MANUAL DE USUARIO GEL1061 LEVELONE

Containido del paquete

Este produit se proportionscna con los siguientes accesorios incluidos en el paquete; compruébelos minuciosamente. Si algo n do los accesorios falta o está dañado,pongase en contacto con*nuestro distribuidor a tiempo.

Nú mero de series	Nombre	Cantidad	Nota
1	Unidad maestra	1	Necesaria
2	Cable de alimentación	1	Necesario
3	Guía de Instalación Rápida	1	Necesaria
4	Declaración de conformidad	1	Necesaria
5	Soporte con forma de L yOthers	1	Necesaria
6	Cable de consola	1	Necesaria

Prepararse para la instalación

Para llvar a cabo una instalacion sin problemas,prepare los siguientes elementos:

Herramientos de instalacion: destornillador Phillips, correa antiestatica para la muñeca, etc.
- Cables de connexion, como el cable de red, la fibra optica, el modulo de fibra optica, etc.
Dispositivos relacionados, como tomas de corriente electrica, concentrador, commutador, enrutador, etc.

El entorno de instalación para el conmutadorDebe cumplir los siguientes requisitos:

• El conmutador no debe exponserse a la luz solar directa, debe estar alejado de fuentes de calor y de interferencias electromagnéticas intensas.
• El conmutador debe colocarse en un lugar frío y seco, y debe haber un espacio sufiente para disipar el calor Completely a su alrededor para促成ir la ventilación y la disipación de calor adequadas.
• El conmutador debe的功能ar en interiores con una temperatura de entre -10 °C y 50 °C y una humedad de entre 10 % y 90 % sin condensacion.

Instalaciún del equipo

1. Se instalala en el bastidor

Instale el conmutador en un bastardor estandar de 19 pulgadas y siga los pasos de instalacion que se indica a continuacion:

• Compruebe la toma de tierra y la estabilidad delbastidor;
• Instale los dos soportes con forma de L de los accesorios en ambos lados del panel de conmutación y fijelos con los tornillos incluidos con los accesorios;
• Coloque el conmutador en la ubicacion adecuada del bastidor y apoyoelo utilizing unabandeja;
  Fije los soportes con forma de L en la ranuras de guía fjadas aodos extremos del bastidor para garantizar que el commutador se pueda montar en dicho bastidor de una manera estable y horizontal;
• Utilice un cable de alimentacion para enchufar el conductor de alimentacion del commutador a la toma de alimentacion.

2. Instalado en la mesa de trabajo

Instale el conmutador en una mesa de trabajo y siga los pasos de instalacion que se indicatea a continuacion:

• Coloque el conmutador con su parte inferioría arriba en una mesa de trabajo suficientemente grande, estable y correctamente connectada a tierra;
• Dé la vuelta al conmutador y colóquelo en la mesa de trabajo deforma que quede estable;
• Utilice un cable de alimentacion para enchufar el conductor de alimentacion del commutador a la toma de alimentacion.
• El commutador utilizes corrente alterna con los values de 100-240 V y 50/60 Hz. Asegúrese de que tanto la toma de alimentación, la toma de tierra está en buen estado antes de conectar la alimentación.
• Después de conectar la alimentación, compruebe que el indicator de alimentación del conmutador (Alimentación) está encendido, enIELD como que el suministro electrico está conectado correctamente.
  No coloque objetos pesados sobre el conmutador.

Realizar la configuración inicial

• Conecte una PC al puerto de la consola del switch utilizing el cable de consola.
• Configure el puerto série de la PC: 38400 bps, 8 caracteres, sin paridad, un bit de parada, 8 bits de datos y sin control de flujo.
• Inicia sesión en la CLI usinga la configuración predeterminada: Nombre de usuario "admin" y contraseña "admin".

Note: Para Obtener más información sobre la configuración del commutador, consulte la Guía de administración web y la Guía de referencia de CLI.

Iniciar sesión en el equipo

• Conecte el cable de interfaz RJ-45 de un conmutador con un equipo mediante un cable de red.
• Establishzca las propiedades TCP/IP del equipo. Consulte el Apendice: Configurar el equipo.

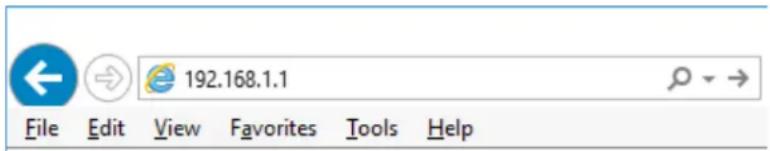

• Iniciar sesión en el equipo: abra un explorador ycribe 192.168.1.1 en la barra de direcciones y, a continuación, presione entrada. En la interfaz de�始io de sesión desplegable, introduzca el nombre de usuario de�始io de sesión de fabrica ("admin"), la contraseña ("admin") y hayaclin Aceptar.

Apéndice: Configurar el equipo

Windows

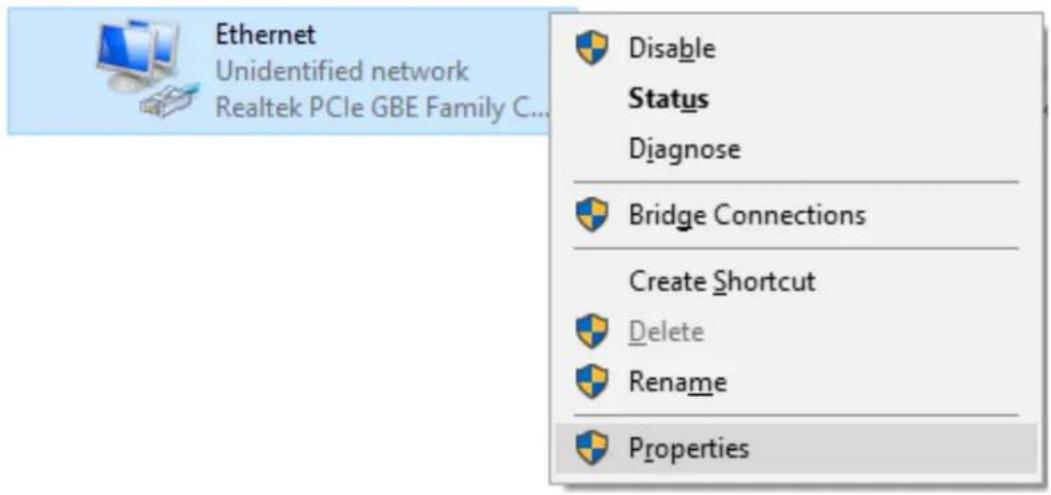

1. Hagablick en Inicio Panel de control Redes e Internet Centro de redes y recursos compatidos Cambiar configuracion del adaptor, hagablick con el boton derecho en Conexion local y seleccion Propiedades;

2 Haga doble ticn Protocolo de Internet 4 (TCP/IPv4);

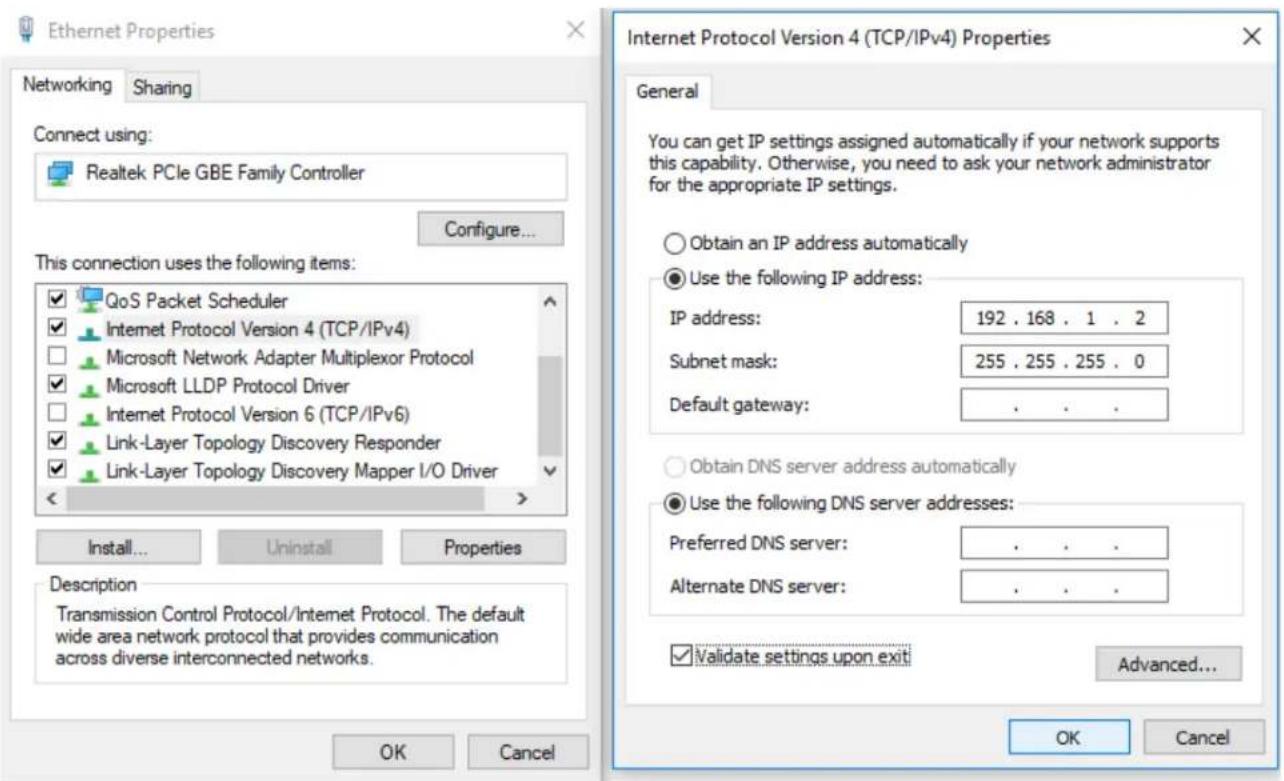

3. Establishzca la direccion IP del equipo: la direccion IP del equipo debe ser cualesera de las siguerentes direcciones IP disponibles: 192.168.1.2 ~ 192.168.1.250. A continuacion, hagablick en Aceptar para volver a la pagina anterior y, porultimate, hagablick en Aceptar.

Italiano

Anexo: Configurar o computador

Windows
