| Tipo di prodotto | Sirena radio interna |
| Marca | ABUS |
| Modello | ACTP00003 |
| Dimensioni (L x A x P) | 135 x 225 x 55 mm |
| Peso | 984 g (con batterie) |
| Alimentazione | 4,5 V o 12 V CC, o 3 batterie alcaline D (1,5 V ciascuna) |
| Consumo in standby | 55 mA (±5%) |
| Consumo in allarme | 600 mA |
| Frequenza di funzionamento | 868,6625 MHz |
| Portata radio | Fino a 100 m (a seconda dell'ambiente) |
| Livello sonoro | Fino a 90 dB(A) a 1 m (emettitore piezoelettrico interno) |
| Temperatura di funzionamento | -10 °C a +50 °C |
| Grado di protezione | IP54 |
| Classe ambientale | II |
| Livello di sicurezza | 2 (EN50131-1) |
| Umidità relativa ammissibile | 75% |
| Funzioni principali | Amplificazione sonora delle tonalità di allarme e informazione della centrale Secvest; emissione di tonalità di avvertimento e informazione; apprendimento radio; selezione di partizione; regolazione del volume |
| Installazione | Montaggio a parete all'interno; richiede una misurazione del segnale con tester FU3801 |
| Manutenzione e pulizia | Pulire con un panno asciutto; non utilizzare prodotti abrasivi o solventi |
| Sicurezza | Sorveglianza anti-sabotaggio non integrata; uso conforme obbligatorio; rispettare le istruzioni relative alle batterie |
| Pezzi di ricambio e riparabilità | Batterie sostituibili (3 x D); nessun pezzo di ricambio fornito; riparazione solo da un professionista |
| Informazioni generali | Conforme alla direttiva 2014/53/UE; dichiarazione di conformità disponibile su www.abus.com |
Domande frequenti - ACTP00003 ABUS
Domande degli utenti su ACTP00003 ABUS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Allarme sonoro in formato PDF gratuitamente! Trova il tuo manuale ACTP00003 - ABUS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ACTP00003 del marchio ABUS.
MANUALE UTENTE ACTP00003 ABUS
[IT] Istruzioni per l'installazione
[IT] Istruzioni per l'installazione
[IT] Istruzioni per l'installazione
[IT] Istruzioni per l'installazione
Istruzioni per l'installazione
Secvest Funk-Innensirene
[IT] Istruzioni per l'installazione

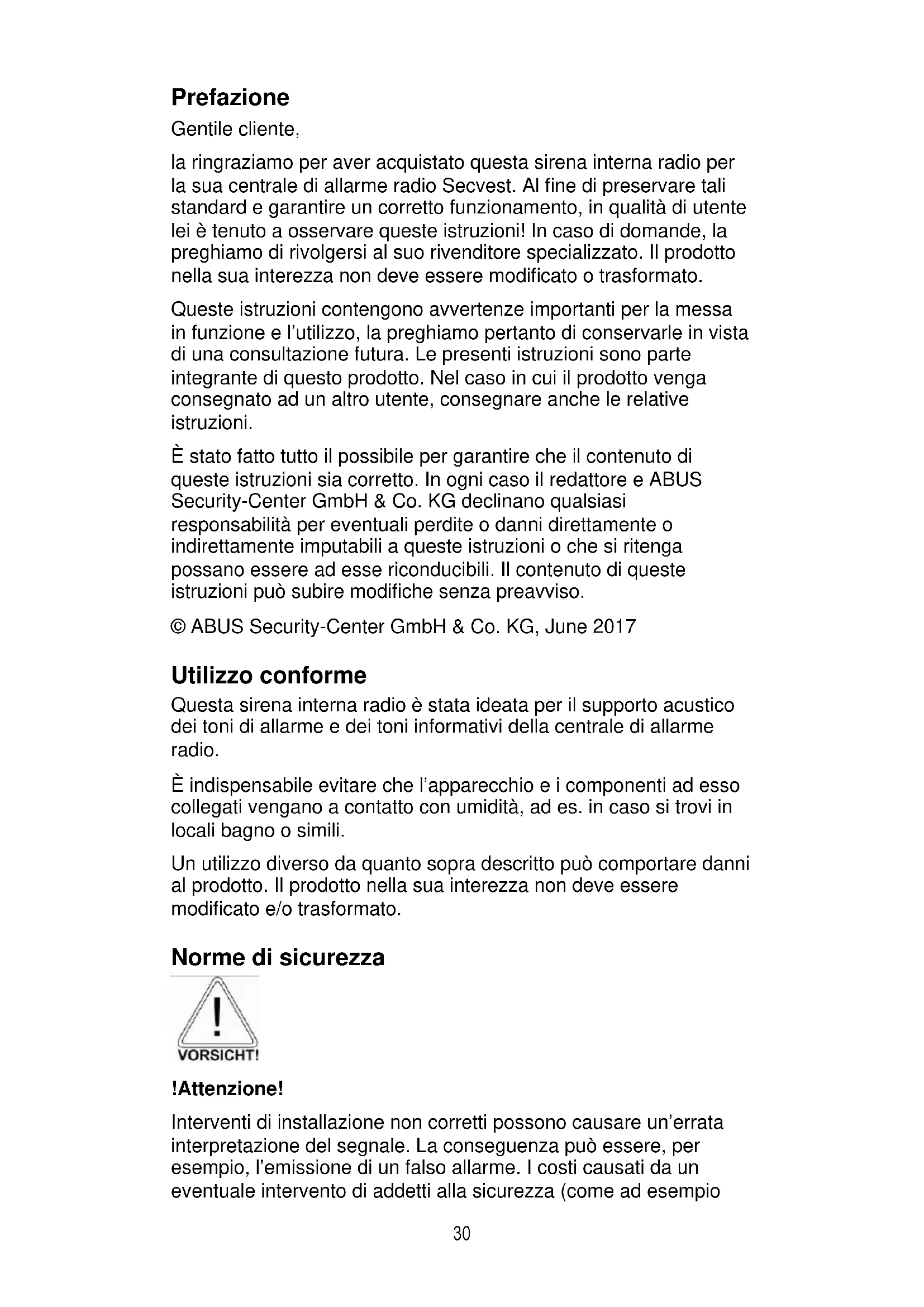

la ringraziamo per aver acquistato esta sirena interna radio per la sua centrale di allarme radio Secvest. Al fine di preservare tali standard e garantire un corretto funzionamento, in qualità di utente lei è tenuto a osservare queste istruzioni! In caso di domande, la preghiamo di rivolgersi al suo rivenditore specializzato. Il prodotto nella sua interezza non deve essere modificato o trasformato.
Queste istruzioni contengono avvertenze importanti per la messa in funzione e l'utilizzo, la preghiamo pertanto di conservarle in vista di una consulazione futura. Le presenti istruzioni sono parte integrazione di quello prodotto. Nel caso in cui il prodotto venga consecnato ad un'alto utente, consignareanche le relative istruzioni.
È stato fatto tutto il possibile per garantire che il contento di queste istruzioni sia corretto. In agli caso il redattore e ABUS Security-Center GmbH & Co. KG declinano qualsiasi responsabilità per eventuali perdite o danni direttamente o indirettamente imputabili a queste istruzioni o che si ritenga possano essere ad essere riconducibili. Il contentuto di queste istruzioni può subire modifiche alla preavviso.
Questa sirena interna radio è stata ideata per il supporto acustico dei toni di allarme e dei toni informativi della centrale di allarme radio.
È indispensableabile evitare che l'apparecchio e i componenti adesso collegati vengano aicontatto con umidità, ad es. in caso si trovi in locali bagno o simili.
Un utilizzato diverso da quanto sopra descrizione può comportare danni al prodotto. Il prodotto nella sua interezza non deve essere modificato e/o trasformato.
Norme di sicurezza
!Attenzione!
Interventi di installatione non corretti possono causare un'errata interpretazione del segnale. La conseguenza può essere, per esempio, l'emissione di un falso allarme. Iosti causati da un eventuale intervento di addetti alla sicurezza (come ad esempio
pompieri o polizia), sono a carico dell'utente dell'impianto.
L'apparecchio è stato costruito esclusivamente per l'impiego in ambienti interni.
Osservare leindicazioni e le avventenze fornite nelle presenti istruzioni! La mancata osservanza delle presenti istruzioni comporta l'annullamento della garanzia. Un utilizzo diverso da quando sopra descritto più comportare danni al prodotto. I componenti elettronici del prodotto nella sua interezza non vanno modificati o trasformati. è esclusa la responsabilità per anni indiretti.
!Avverenza batteria!
Il disposativo è alimentato da una batteria al litio da 3 × 1,5 ~V monocyte cellule con tensione continua. Per garantire una lunga durata e per evitare incendi e lesions rispetto le seguenti avventenze:
Non smaltire la batteria con i rifiuti domestici
- La batteria non va esposta direttamente a fonti di calore o raggi solari né conservata in un luogo con temperatura troppo elevata.
- La batteria non va bruciata
- La batteria non deveVenire a contatto con l'acqua
- La batteria non va smontata, forata o danneggiata
- I contatti della batteria non vanno cortocircuitoi
- Tenere la batteria lontano alla portata dei bambini.
- La batteria non è ricaricabile
Installazione
La sirena deve essere montata in modo che aderisca alla parete e a un'altezza adeguata per l'utilizzatore. Assicurarsi di avere a disposizione un'alimentazione di tensione adatta da 12 V CC o 3 monocellule D da 1,5 V, oppure entrambe. è possibile applicare la sirena interna fino a 100 km di distance alla centrale di allarme radio. La portata della ricezione è strettamente dipendente delle caratteristiche costruttive dell'edificio.
Verifica del luogo
Misurare la potenza del segnale in entrata nel luogo previsto per il montaggio della sirena interna. Al tale scopo è possibile impiegare il box per testare la radioemissione FU3801 di notre produzione.
Evitare i seguenti luoghi per il montaggio:
Nei pressi oppure in corrispondenza di granidi costruzioni metalliche; in puniti con una distanza inferiore a 1 metro da linee
elettriche e da tubature in metallo o tubature per acqua e gas; all'interno di alloggiamenti in acciaio;'accanto ad appearecchi elettrici, in particolare a computer, fotocopiatrici o appearecchi per le telecomunicazioni.
Per montare la piastra di base alla parete, allentare la vite sulla parte inferiore dell'alloggiamento e con cautela sollevare alla piastra la parte anteriore.
Panorama interna
- Attacchi a ponticello per la scelta del settore, per inizializzare la centrale, per definire i toni da riproduire e per regolare il volume dei toni di allarme
- Morsettiera a vite per collegamento da 4,5 e 12 V
- Morsettiera a vite per trasmettitore di segnale piezoelettrico interno
- Modulo ricezione radio
5 LED - Trasmettitore di segnale piezoelettrico
Montaggio del lato posteriore
-
Utilizzare la piastra di base come dima di foratura e disegnare i fori sulla parete. Eseguire i fori e all'occorreza impiegare tasselli.
-
(Opzionale) introdurre il cavo di collegamento dell'alimentatore nell'apparecchio e avvitare il lato posteriori dell'alloggiamento alla parete.
-
Alimentare la sirena interna con tensione da 4,5 V o 12 V otrambe (la polarità della morsettiera è riportata sulla sched a per circuito stampato).
Assegnazione di Secvest alla sirena interna radio
- Inserire il jumper su "LEARN". Il LED1 comincia a lampeggiare. In tal modo si attiva la modalità di initiazizzazione.
- Nel menu Installatore della centrale allarme radio, selezionare la voce di menu "Altri dispositivi Modulo info/Sirena int. Inizializza componente"
- Premere "Avanti" sulla centrale allarme radio. La centrale invia il segnale di inizializzazione alla sirena interna.
Se l'inizializzazione della centrale allarme radio è stata eseguita con successo:
- La sirena interna emette un doppio segnale sonoro.
-
II LED1 si spegne.
-
Rimuovere ora il jumper "LEARN". L'ID della centrale di allarme viene memorizzata nella sirena interna. La sirena interna emette un doppio segnale.
- Confermare l'avvenuto apprendimento della centrale di allarme radio.
- Stabilire ora di quale sezione la sirena interna deve informare. Effettuare la sezione con l'aiuto dei ponticelli.
Segnali acustici
La sirena interna è in grado di emettere un'intera série di segnali acustici. Questi sono simili ai segnali acustici della centrale allarme radio. In caso di allarme, il trasmettitore di segnale piezoelettrico interno della sirena interna viene attivato.
La seguente tabella在哪 una panoramicica dei segnali acustici coi rispettivi significati.
| Segnale sonoro | Significato |
| Breve segnale acustico (beep) | Guasto dell'impiano, la centrale non più essere attivata. |
| Segnali acustici interrotti (beep...beep...beep) | Durante il tempo di ritardo in uscita è stata aperta una zona. Prima che via decorso il tempo di ritardoessa deve essere chiusa. |
| Segnale acustico ininterrotto e prolungato (beAAAAAAAA) | Durante il tempo di ritardo in uscita. Tutte le zone chiuse, la centrale viene attivata dove che è decorso il tempo di ritardo. |
| Segnali acustici brevi interrotti (beepbeepbeepbeep) | Durante il tempo di ritardo in entrata. |
| Segnale acustico con diversi livelli sonori | La centrale è stata attivata con successo. Segnale di inizializzazione ricevuto e memorizzato. Mentre si esce alla modalità installatore. Gong porta (se selezionato nelleATTERISTICHE della zona). |
Attacchi a ponticello
"ALARM ONLY": con il jumper inserto nel funzionamento a 12 V, vengono emessi solo i toni di allarme della sirena interna. Se il jumper non è inserto, vengono riprodotti although i toni informativi della centrale di allarme.
Nota: in caso di funzionamento solo con batteria, vengono emessi solo toni di allarme, independentemente dall'impostazione del jumper.
"FORCE LOW VOL": quando il jumper è inserito, i toni di allarme della sirena interna vengono riprodotti a basso volume.
Dati tecnici
| Classe ecologica | II |
| Grado di sicurezza | 2 EN50131-1 |
| Classe di protezione | IP 54 |
| Temperatura di funzionamento | da -10 °C a +50 °C |
| Umidità dell'aria | Umidità relativa dell'aria 75% |
| Dimensioni | 135 x 225 x 55 mm (LxHxP) |
| Peso | 984 g incl. batterie |
| Alimentazione di tensione | 4,5 V o 12 V CC nominale |
| Assorbimento di corrente | 55±5% mA (stand by) Stato di allarme 600 mA |
| Frequenza | 868,6625 MHz |
| Segnali | Cicalino piezoelettrico interno max.110 dB(A) @1 m |
| Controllo antimanomissione | No |
Con riserva per quanto riguarda possibili errori o modifiche tecniche.
Disposizione
Smaltimento secondo direttiva RAEE 2012/19 / EU. Il prodotto contiene preziose materie prime. Smaltire il prodotto alla fine della sua vita in conformità con la legge applicabile. Il prodotto e gli accessori devono essere raccolti all'interno dell'UE e smaltiti separamente. I dispositiivi contrassegnati come tali non devono essere smaltiti con i rifiuti domestici. Contattare il rivenditore o smaltire i prodotti presso il punto di raccolta rifiuti municipali per rifiuti elettronici.
Dichiarazione di conformità
ABUS Security-Center GmbH & Co. KG dichiara che il tipo di dispositivo alla fili FUSG50010 è conforme alla direttiva 2014/53/UE. Il testo Completo della dichiarazione di conformità UE è disponibile al seguito indirizzato internet: www.abus.com >> ricerca >> FUSG50010 >> Downloads
La dichiarazione di conformità è disponibile although al seguente indirizzo:
ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5, 86444 Affing, GERMANY
