BEDIENUNGSANLEITUNG ACTP00003 ABUS

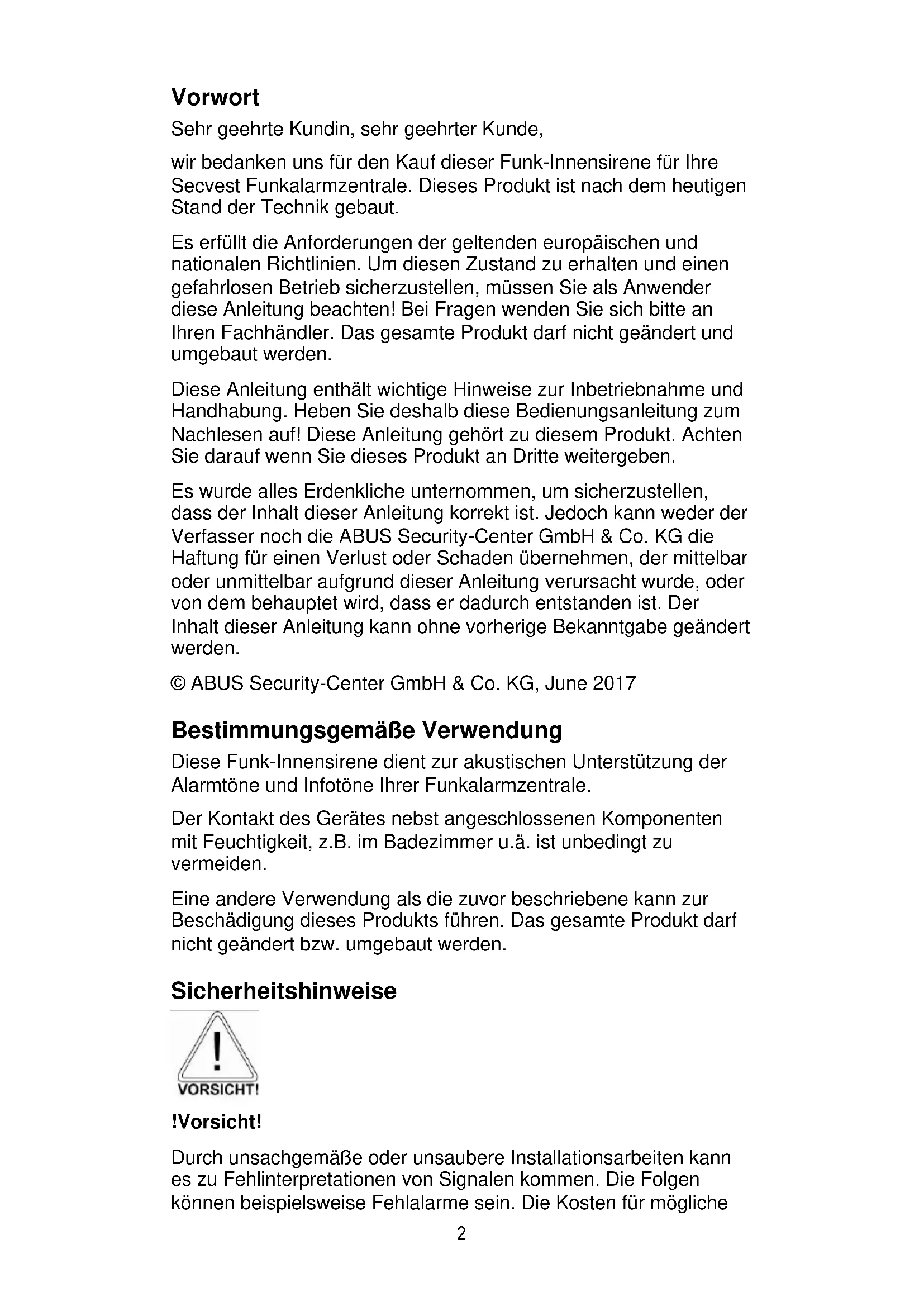

Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieser Funk-Innensirene für Ihre Secvest Funkalarmzentrale. Dieses Produkt ist nach dem heutigen Stand der Technik gebaut. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Anleitung beachten! Bei Fragen wenden Sie sich bitte an Ihren Fachhändler. Das gesamte Produkt darf nicht geändert und umgebaut werden. Diese Anleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Diese Anleitung gehört zu diesem Produkt. Achten Sie darauf wenn Sie dieses Produkt an Dritte weitergeben. Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch die ABUS Security-Center GmbH & Co. KG die Haftung für einen Verlust oder Schaden übernehmen, der mittelbar oder unmittelbar aufgrund dieser Anleitung verursacht wurde, oder von dem behauptet wird, dass er dadurch entstanden ist. Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden. © ABUS Security-Center GmbH & Co. KG, June 2017 Bestimmungsgemäße Verwendung Diese Funk-Innensirene dient zur akustischen Unterstützung der Alarmtöne und Infotöne Ihrer Funkalarmzentrale. Der Kontakt des Gerätes nebst angeschlossenen Komponenten mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden. Eine andere Verwendung als die zuvor beschriebene kann zur Beschädigung dieses Produkts führen. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden. Sicherheitshinweise !Vorsicht! Durch unsachgemäße oder unsaubere Installationsarbeiten kann es zu Fehlinterpretationen von Signalen kommen. Die Folgen können beispielsweise Fehlalarme sein. Die Kosten für mögliche3 Einsätze von Rettungskräften, wie z.B.: Feuerwehr oder Polizei, sind vom Betreiber der Anlage zu tragen. Das Gerät wurde nur für die Innenanwendung gebaut. Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten erlischt Ihr Garantieanspruch! Eine andere Verwendung als die beschriebene kann zur Beschädigung dieses Produkts führen. Der elektronische Teil des Produkts darf nicht geändert oder umgebaut werden. Für Folgeschäden wird keine Haftung übernommen! !Batteriewarnhinweise! Das Gerät wird über 3 x 1,5V Monozellen mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise: Entsorgen Sie die Batterie nicht über den Hausmüll Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden. Die Batterie darf nicht verbrannt werden Die Batterie darf nicht mit Wasser in Berührung kommen Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden Die Batteriekontakte dürfen nicht kurzgeschlossen werden Die Batterie darf nicht in die Hände von Kleinkindern gelangen. Die Batterie ist nicht wieder aufladbar Installation Sie sollten die Sirene flach an der Wand auf einer praktischen Höhe für den Bediener montieren. Achten Sie darauf, dass eine geeignete Spannungsversorgung wahlweise 12VDC oder 3 x 1,5V Monozelle D oder beides vorhanden ist. Sie können die Innensirene bis zu 100 m von Ihrer Funkalarmzentrale anbringen. Die Empfangsreichweite ist stark von den baulichen Gegebenheiten des Gebäudes abhängig. Standortprüfung Sie sollten die Stärke des eingehenden Signals an der geplanten Position für die Innensirene messen. Sie können dazu die Funktestbox FU3801 aus unserem Hause für diesen Zweck einsetzen.4 Vermeiden Sie folgende Montageorte: In der Nähe von oder an großen Metallkonstruktionen. Weniger als 1 Meter entfernt von Stromleitungen und von Metall-, Wasser- und Gasrohren. Innerhalb von Stahlgehäusen. Neben Elektrogeräten, insbesondere Computer, Fotokopierer oder Kommunikationsgeräten. Um die Bodenplatte an der Wand zu montieren, lockern Sie die Schraube unten am Gehäuse und heben das Vorderteil behutsam von der Bodenplatte ab. Innenansicht

1. Steckbrückenanschlüsse zur Auswahl des Teilbereichs, zum

Einlernen in die Zentrale, zur Festlegung der wiederzugebenden Töne und zur Lautstärkenanpassung der Alarmtöne

2. Schraubklemmleiste für 4,5 und 12 Volt Anschluss

3. Schraubklemmleiste für internen Piezosignalgeber

4. Funkempfangsmodul

Anbringen der Rückwand

1. Nutzen Sie die Bodenplatte als Bohrschablone und

zeichnen Sie die Löcher an die Wand. Bohren Sie die Löcher und setzen Sie bei Bedarf Dübel ein.

2. (Optional) Führen Sie das Anschlusskabel des

Netzteils in das Gerät ein und schrauben Sie die Rückseite des Gehäuses an die Wand.

3. Versorgen Sie die Innensirene mit Spannung wahlweise

4,5V oder 12V oder beides (die Polarität der Klemmleiste ist auf der Leiterplatte aufgedruckt). Zuweisung der Secvest zur Funk-Innensirene

1. Jumper „LEARN“ setzen. LED1 beginnt zu blinken. Damit

ist der Lernmodus aktiviert.

2. Wählen Sie im Errichtermodus der Funkalarmzentrale den

Menüpunkt „And. Komponenten Infomodul/Int. Sirene Komponente einlernen“

3. Drücken Sie an der Funkalarmzentrale „Send“

Die Zentrale sendet das Einlernsignal zur Innensirene. Wenn das Einlernen der Funkalarmzentrale erfolgreich war: Gibt die Innensirene einen Doppelton aus. LED1 geht aus

4. Entfernen Sie nun den Jumper „LEARN“. Die ID der

Alarmzentrale wird in der Innensirene gespeichert. Die Innensirene gibt einen Doppelton aus.

5. Bestätigen Sie den erfolgreichen Einlernvorgang an der

6. Legen Sie nun fest, über welchen Teilbereich die

Innensirene informieren soll. Wählen Sie mit Hilfe der Steckbrücke den Teilbereich aus. Akustische Signaltöne Die Innensirene ist in der Lage, eine ganze Reihe von akustischen Signaltönen zu erzeugen. Diese sind ähnlich den Signaltönen der Funkalarmzentrale. Zugleich wird bei Alarm der interne Piezosignalgeber der Innensirene aktiviert. Die folgende Tabelle zeigt eine Übersicht über die Signaltöne und Ihre Bedeutung. Signalton Bedeutung Kurzer Piepton (beep) Störung an der Anlage, die Zentrale kann nicht aktiviert werden. Unterbrochene Pieptöne (beep…beep…beep) Eine Zone wurde während der Ausgangsverzögerungszeit geöffnet. Sie muss vor Ablauf der Verzögerungszeit geschlossen werden.6 Langer durchgehender Piepton (beeeeeeeeeeeep) Während der Ausgangsverzögerungszeit. Alle Zonen geschlossen, Zentrale wird nach Ablauf der Verzögerungszeit aktiviert. Kurze unterbrochene Pieptöne (beepbeepbeepbeep) Während der Eingangsverzögerungszeit. Unterschiedlich hoher Piepton Zentrale wurde erfolgreich aktiviert. Einlernsignal empfangen und gespeichert. Beim Verlassen des Errichtermodus. Türgong (wenn bei Zoneneigenschaften ausgewählt). Steckbrückenanschlüsse „ALARM ONLY“: Bei gestecktem Jumper im 12V Betrieb werden nur die Alarmtöne von der Innensirene wiedergegeben. Ist der Jumper nicht gesteckt, werden auch die Infotöne der Alarmzentrale wiedergegeben. Hinweis: Im reinen Batteriebetrieb werden ausschlißlich Alarmtöne wiedergegeben, unabhängig der Jumperstellung. „FORCE LOW VOL“: Bei gestecktem Jumper werden die Alarmtöne an der Innensirene mit geringerer Lautstärke wiedergegeben. Technische Daten Umweltklasse

Sicherheitsgrad 2 EN50131-1 Schutzklasse IP 54 Betriebstemperatur -10°C bis +50°C Luftfeuchtigkeit 75% Relative Luftfeuchtigkeit Abmessungen 135 x 225 x 55mm (BxHxT) Gewicht 0,984 kg mit Batterien Spannungsversorgung 4,5V oder 12V DC nominal Stromaufnahme 55±5% mA (Stand-by) 600mA Alarmzustand Frequenz 868,6625 MHz7 Signale Interner Piezo max.90dB(A)@1m Sabotageüberwacht nein Irrtümer und technische Änderungen vorbehalten. Hinweise zur Entsorgung des Geräts Achtung: Die EU-Richtlinie 2012/19/EU regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden. Konformitätserklärung Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass der Funkanlagentyp FUSG50010 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com >> Artikelsuche >> FUSG50010 >> Downloads Die Konformitätserklärung kann auch unter folgender Adresse bezogen werden: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5, 86444 Affing, GERMANY8
