Tipo di prodotto	Rivelatore di fumo
Marca	ABUS
Modello	GRWM30500
Dimensioni (L × l × H)	100 × 100 × 38 mm
Peso	150 g
Alimentazione	Batteria al litio 9 V (inclusa)
Durata della batteria	Fino a 5 anni
Tipo di sensore	Ottico (fotoelettrico)
Livello sonoro dell'allarme	85 dB a 3 m
Funzione test	Pulsante di test integrato
Funzione silenzio	Modalità silenzio temporaneo
Indicatore di batteria scarica	Segnale acustico intermittente
Temperatura di funzionamento	-10 °C a +50 °C
Umidità di funzionamento	10 a 90 % UR
Installazione	Al soffitto, ad almeno 50 cm dalle pareti
Manutenzione	Pulire con un panno asciutto ogni mese
Sostituzione della batteria	Rimuovere il coperchio e sostituire la batteria 9 V
Norma	NF EN 14604
Garanzia	5 anni

Domande frequenti - GRWM30500 ABUS

Come installare il rivelatore di fumo ABUS GRWM30500 ?

Fissare il supporto al soffitto utilizzando le viti fornite. Montare il rivelatore ruotando in senso orario fino a quando scatta. Premere il pulsante test per verificare il corretto funzionamento.

Cosa fare se il rivelatore emette un bip ogni minuto ?

È il segnale di batteria scarica. Sostituire la batteria 9 V con una nuova. Se il bip persiste, verificare che la batteria sia ben inserita.

Come testare il rivelatore di fumo ?

Premere il pulsante test situato sull'alloggiamento. L'allarme deve suonare entro 3 secondi. Rilasciare il pulsante per fermare l'allarme.

Il rivelatore si attiva senza motivo, cosa fare ?

Pulire il rivelatore con un panno asciutto per rimuovere la polvere. Assicurarsi che l'apparecchio non si trovi in una zona di vapore (cucina, bagno). Se il problema persiste, spostarlo.

Qual è la durata della batteria ?

La batteria al litio 9 V inclusa ha una durata di circa 5 anni. Sostituirla al primo segnale di batteria scarica.

Posso verniciare il rivelatore ?

No, non verniciare mai il rivelatore. La vernice può ostruire le aperture di rilevamento e impedire il corretto funzionamento.

Come pulire il rivelatore ?

Utilizzare un panno morbido e asciutto per rimuovere la polvere dall'alloggiamento. Non utilizzare prodotti chimici o acqua.

Dove installare il rivelatore di fumo ?

Installarlo al soffitto, al centro della stanza, ad almeno 50 cm da pareti e angoli. Evitare cucine e bagni.

Il rivelatore è compatibile con altri sistemi ABUS ?

Questo modello è un rivelatore autonomo, non si collega ad altri dispositivi. Per una soluzione connessa, vedere la gamma ABUS Alarmcenter.

Cosa fare in caso di attivazione indesiderata ?

Utilizzare il pulsante silenzio per disattivare temporaneamente l'allarme (circa 10 minuti). Aerare la stanza per eliminare eventuale fumo o vapore.

MANUALE UTENTE GRWM30500 ABUS

Istruzioni per l'uso

I

Istruzioni per l'uso

I

Istruzioni per l'uso

I

Istruzioni per l'uso

I

Istruzioni per l'uso

I

Avvertenze sulla sicurezza .... 3

Dotazione 5

Dati tecnici 5

Principio di funzionamento e caratteristiche 6

Comportamento in caso di allarme....7

Scelta del luogo di montaggio....7

Montaggio e messa in funzione....14

Indicazioni e funzioni....16

Cura e manutenzione....20

Garanzia 22

Smaltimento 23

Dichiarazione di prestazione 24

Dichiarazione di conformità....25

Introduzione

Introduzione

Avvertenze sulle istruzioni per l'uso

Gentile cliente,

siamo lieti che abbia scelto un nostro prodotto e la ringraziamo per la sua fiducia. Ha fatto una scelta oculata.

Questo rivelatore di fumo è stato progettato e fabbricato con la massima cura per segnalare tempestivamente il pericolo di un incendio. Per utilizzare al meglio l'apparecchio, la preghiamo di leggere integralmente queste istruzioni per l'uso e di rispettare tutte le indicazioni fornite.

Questo opuscolo è valido come manuale di montaggio e di manutenzione.

Conformità d'uso

Utilizzare questo apparecchio esclusivamente per lo scopo per il quale è stato progettato e realizzato. Qualsiasi altro impiego è considerato non conforme.

Utilizzare questo apparecchio esclusivamente per il seguente scopo:

- rilevamento di incendi e di fumo in abitazioni private

Introduzione

Limitazione della responsabilità

I diritti del cliente si limitano alla riparazione o alla sostituzione del prodotto nelle condizioni in cui si trova al momento della ricezione. ABUS Security Center declina qualsiasi responsabilità per danni speciali, accidentali o indiretti, ivi inclusi, senza alcuna limitazione, perdite di profitto, perdite di guadagno, limitazioni all'uso del software, perdita o ripristino dei dati, costi per dispositivi sostitutivi, periodi di sospensione dell'attività, danni materiali o pretese di terzi riconducibili, tra l'altro, ad obblighi contrattuali, legali o derivanti dai diritti di risarcimento dei danni; a prescindere dalle clausole di altre garanzie limitate o implicite per legge, ovvero nel caso in cui la garanzia limitata non sia valida, l'ambito di responsabilità di ABUS Security Center è limitato al prezzo di acquisto del prodotto.

Il contenuto di queste istruzioni può subire modifiche senza preavviso.

© ABUS Security-Center GmbH & Co. KG, 10/2014

Avvertenze sulla sicurezza

Avvertenze sulla sicurezza

Spiegazione dei simboli

Nelle istruzioni e sull'apparecchio vengono impiegati i seguenti simboli:

Simbolo	Parola chiave	Significato
	Pericolo	Avvertenza sul pericolo di lesioni o rischi per la salute.
	Pericolo	Avvertenza sul pericolo di lesioni o rischi per la salute dovuti alla tensione elettrica.
	Importante	Avvertenza di sicurezza su possibili danni all'apparecchio/agli accessori.
	Avvertenza	Riferimento a informazioni importanti.

Avvertenze sulla batteria

L'apparecchio viene alimentato con tensione continua a 3 V da una batteria al litio incorporata da 3 V.

La batteria non può essere sostituita e non è ricaricabile!

- Il calore forte e diretto può danneggiare le batterie. Pertanto non appoggiare l'apparecchio su fonti di calore (ad es. caloriferi) e non esporlo alla luce solare diretta.

Avvertenze sulla sicurezza

Imballaggio

• Pericolo di soffocamento: tenere i materiali di imballaggio e i pezzi di piccole dimensioni fuori dalla portata dei bambini!
• Rimuovere tutti i materiali di imballaggio prima di utilizzare l'apparecchio.

Funzionamento dell'apparecchio

Per garantire un corretto funzionamento dell'apparecchio, osservare i seguenti punti:

• Non coprire l'apparecchio!
- Non verniciare né coprire l'apparecchio con carta da parati!
- Non aprire né riparare mai l'apparecchio In caso di mancata osservanza di tali avvertenze, la garanzia decade.
- Non utilizzare più l'apparecchio se è caduto o se ha subito altri tipi di danni.

Dotazione | Dati tecnici

Dotazione

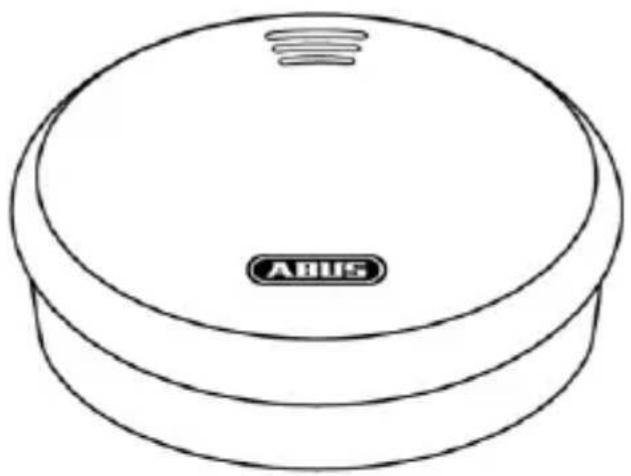

• Rivelatore di fumo ABUS con batteria incorporata inclusa
- Istruzioni per l'uso
- Materiale per l'installazione

Dati tecnici

• Alimentazione di tensione	Batteria al litio DC da 3 V (incorporata)
• Rilevamento del fumo	Riflessione fotoelettrica
• Visualizzazione allarme ottico	LED lampeggia 1 volta al secondo
• Corrente assorbita	<8 μA (standby) || <50 mA (allarme)
• Temperatura di esercizio	da 0 °C a 40 °C
• Umidità dell'aria	dal 10 al 93% (non condensante)
• Pressione acustica	>85 dB (A) a 3 m
• Tacitazione dell'allarme	10 minuti
• Zona di copertura	max. 40 m2 all'interno di una stanza
• Luogo di montaggio	Soffitto (esclusivamente in interni)

Principio di funzionamento e caratteristiche

Principio di funzionamento e caratteristiche

• Il rivelatore di fumo non rileva gas, vapori, calore elevato, bagliore di fuoco e fiamme!
• Le persone con problemi di udito potrebbero non sentire l'allarme! In questo caso esistono rivelatori dotati anche di segnalatore ottico!
• Radiazioni elettromagnetiche particolarmente elevate possono compromettere il funzionamento del rivelatore. Evitare pertanto di installare il rivelatore vicino a magneti o ad apparecchi che emettono radiazioni elettromagnetiche.
• Il rivelatore di fumo funziona secondo il principio ottico (riflessione fotoelettrica) ed è provvisto di una camera di misurazione in cui vengono misurate le particelle di fumo che penetrano al suo interno.
• Il superamento della soglia di allarme determina l'attivazione di un forte allarme acustico.
• L'allarme si disattiva non appena la camera di misurazione torna ad essere libera dal fumo.

Comportamento in caso di allarme

Comportamento in caso di allarme

(1) Allertare tutti gli altri abitanti
(2) Aiutare i bambini, i disabili, gli anziani e le persone malate.
(3) Chiudere alle proprie spalle tutte le finestre e le porte.
(4) Abbandonare immediatamente l'abitazione.
(5) Non utilizzare gli ascensori.
(6) Chiamare i vigili del fuoco: Tel. 112.

Scelta del luogo di montaggio

Fig. 2

Camera da letto Camera dei bambini

Soggiorno Cucina

Locale termico Laboratorio

C. da letto

Bagno

Cucina

C. dei bambini

C. dei bambini

Soggiorno

Scelta del luogo di montaggio

Scelta del luogo di montaggio

I rivelatori di fumo dovrebbero essere installati come dotazione minima RM in tutte le camere da letto, nelle camere dei bambini e nei corridoi utilizzati come vie di fuga, esclusivamente con montaggio a soffitto al centro della stanza (non è ammesso il montaggio a parete) (Fig. 2). Scegliere il luogo di montaggio nella posizione più alta, mantenendo una distanza minima di 50 cm dalle pareti, dai mobili e dalle lampade circostanti. Un allestimento ottimale RM si configura quando gli apparecchi vengono installati anche in tutte le altre stanze e nei vani delle scale. Nei servizi igienici (bagno, toilette, ecc.) non è generalmente richiesta l'installazione di un rivelatore di fumo, dal momento che il rischio di incendio è basso. Rispettare le indicazioni grafiche di questo manuale!

Dove non dovrebbe essere installato il rivelatore di fumo

• all'aperto (uso solo in ambienti chiusi);
- Altezza di montaggio > 6 metri
- in locali nei quali l'allarme può attivarsi a causa di variabili di disturbo (vapore, condensa, fumo "normale", esalazioni, polvere, sporco o grasso);
- accanto ad un'uscita dell'aria o ad aperture di aerazione simili (correnti d'aria);
- in zone in cui la temperatura può scendere al di sotto di 0 °C o salire oltre 40 °C.
- su una superficie non portante e non adatta all'inserimento di tasselli.

Scelta del luogo di montaggio

Caso speciale: montaggio in corridoio con larghezza < 3 m

• Distanza massima dal lato frontale: 7,5 m
• Distanza massima da rilevatore a rilevatore: 15 m
• Collocazione sulla linea trasversale di linee incrociate, intersezioni e zone d'angolo

Caso speciale: montaggio in stanze a L

• Superficie totale < 60 m²: Collocazione sulla linea trasversale
• Superficie totale > 60 m²: Ogni lato viene gestito come una stanza a sé

Scelta del luogo di montaggio

Caso speciale: sottotetto

• Per sottotetto > 0,2 m e una superficie totale < 36 m², il montaggio avviene nel centro della stanza, a scelta sul sottotetto o sul cassettone.
• Per sottotetto > 0,2 m e una superficie totale > 36 m², il montaggio avviene nel centro della stanza su ogni cassettone e non sul sottotetto.

Scelta del luogo di montaggio

Caso speciale: Gallerie e piedistallo

- Nel caso di gallerie e piedistalli con una lunghezza e una larghezza > 2 m e una superficie totale > 16 m², il montaggio di un segnalatore di fumo aggiuntivo avviene al centro della superficie.

Caso speciale: Tetti spioventi

• Per tetti con un angolo di inclinazione < 20° non esistono regolamenti speciali.
• Per tetti con un angolo di inclinazione >20°, il montaggio avviene con una distanza di 0,5 m - 1 m dal punto più elevato.

Scelta del luogo di montaggio

Caso speciale: tetti parzialmente spioventi

• I tetti parzialmente spioventi con una superficie orizzontale larga < 1 m sono da considerarsi tetti spioventi.
• Per tetti parzialmente spioventi con una superficie orizzontale larga > 1 m, il montaggio avviene al centro della superficie orizzontale.

Montaggio e messa in funzione

Montaggio e messa in funzione

Per montare il rivelatore a soffitto, eseguire i seguenti passaggi nella sequenza indicata:

1. Ruotare il rivelatore di fumo in senso antiorario per sganciarlo dalla base dell'alloggiamento.

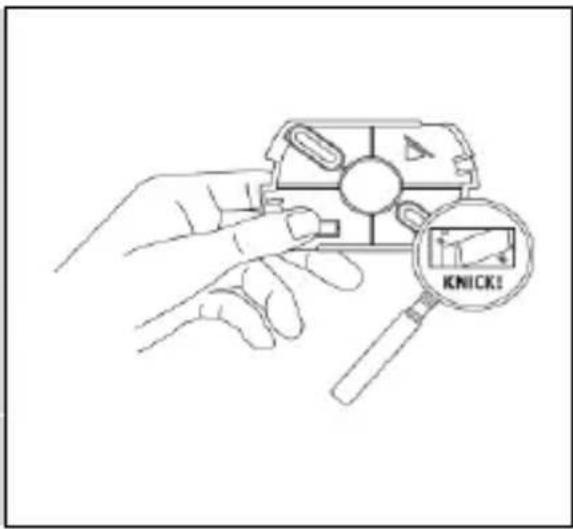

2. Staccare il perno di sicurezza posto nella base di montaggio.
3. Contrassegnare i fori attraverso la base dell'alloggiamento.
4. Sistemare fori e tasselli richiesti e avvitare la base del rivelatore.

Nel contrassegnare il punto in cui verranno praticati i fori, assicurarsi che non vi siano condutture elettriche, cavi, tubature o altri importanti componenti di impianti dietro la posizione di montaggio!

Montaggio e messa in funzione

1. Quindi scrivere la data attuale (data di installazione) con un pennarello resistente all'acqua e all'abrasione sull'etichetta posta sul retro del rivelatore (vedere la figura riportata accanto).
2. Ruotare il rivelatore di fumo in senso orario per fissarlo alla base dell'apparecchio.
3. Inserirlo nell'apertura dell'alloggiamento prevista sul lato, in modo da fissare il rivelatore ed evitare che possa svitarsi.

Indicazioni e funzioni

In caso di mancata osservanza delle avvertenze sulla scelta del luogo di montaggio e sull'installazione possono insorgere pericoli di ferimento, ad es. a causa della caduta del rivelatore di fumo.

Indicazioni e funzioni

Messa in funzione

- Successivamente il tasto di prova deve essere premuto per almeno 3 secondi fino all'accensione del LED rosso di segnalazione e poi rilasciato entro 2 secondi. Il rivelatore emette un segnale acustico se è stato attivato con successo ed è pronto per il funzionamento.

Stato normale

Nello stato normale il LED di controllo rosso sotto il coperchio dell'alloggiamento lampeggia una volta ogni 40 secondi per indicare che il rivelatore è operativo.

Indicazioni e funzioni

Test dell'elettronica dell'apparecchio

Verificare regolarmente il funzionamento del rivelatore di fumo premendo il tasto Test/Reset. Si attiva un segnale acustico e il LED "ALARM" rosso lampeggia.

Questo non indica la presenza di fumo da incendio nell'aria ambiente, bensì conferma il corretto funzionamento del rivelatore di fumo.

È indispensabile testare il funzionamento del rivelatore dopo la sua installazione. Inoltre si raccomanda di eseguire periodicamente un'ispezione.

Proteggere l'udito mantenendosi alla distanza di un braccio teso dall'apparecchio.

Indicazioni e funzioni

Batteria in esaurimento

Se la tensione della batteria del rivelatore scende al di sotto di un certo valore, l'apparecchio lo segnala, emettendo un segnale acustico di avviso (ogni 40 secondi).

All'attivazione di questo segnale è necessario sostituire immediatamente il rivelatore con uno nuovo! La batteria del rivelatore è incorporata e non può essere sostituita!

Dal momento del primo segnale di avviso sulla batteria, il rivelatore rimane operativo e pienamente funzionante per almeno 30 giorni!

Test di autodiagnosi con segnalazione di errore automatica

Il rivelatore di fumo esegue periodicamente un test di autodiagnosi.

Se la sensibilità di intervento del rivelatore scende al di sotto della soglia minima richiesta (ad es. nel caso di una camera di misurazione eccessivamente sporca), l'apparecchio emette un segnale acustico ogni 40 secondi.

Se dopo la pulizia del rivelatore la segnalazione di errore persiste, il rivelatore deve essere immediatamente sostituito (vedere il capitolo "Cura e manutenzione")!

Indicazioni e funzioni

Stato di allarme

Quando rileva il fumo di un incendio, l'apparecchio emette un forte segnale di allarme a impulsi e contemporaneamente il LED rosso lampeggia a brevi intervalli. In questo caso, procedere come descritto nel capitolo "Comportamento in caso di allarme".

Funzione di tacitazione dell'allarme

Se il rivelatore si trova in stato di allarme, l'allarme acustico può essere disattivato per 10 minuti tenendo premuto il tasto Test/Reset. Se la funzione di tacitazione è attiva, il LED rosso lampeggia ogni 8 secondi. Se trascorsi 10 minuti dalla tacitazione il fumo dell'incendio continua ad essere rilevato nella camera di misurazione, si attiva nuovamente l'allarme acustico.

Cosa fare in caso di falsi allarmi?

Le possibili cause di un falso allarme sono: operazioni di saldatura e di taglio, saldatura di testa e altri lavori a temperature elevate, taglio con sega e smerigliatura, formazione di polvere da lavori di costruzione o interventi di pulizia, interferenze elettromagnetiche estreme, oscillazioni termiche con conseguente condensazione dell'umidità dell'aria all'interno del rivelatore.

- Se nell'area del rivelatore vengono eseguiti lavori che possono provocare un falso allarme, procedere alla sua copertura o alla sua rimozione temporanea. Al termine dei lavori è necessario che la piena funzionalità originaria dell'apparecchio sia ripristinata e verificata!

Pulizia

Ai sensi della norma di applicazione tedesca DIN 14676 sui rivelatori di fumo, la funzionalità di ciascun apparecchio installato deve essere periodicamente verificata e garantita da interventi di manutenzione ordinaria.

È prevista di un'ispezione almeno una volta ogni 12 ± 3 mesi, comprensiva della manutenzione e del controllo del funzionamento dei segnali di avviso.

Risultati ed interventi devono essere debitamente documentati.

Cura e manutenzione

• I rivelatori impolverati devono essere puliti. Accumuli di polvere presenti nelle feritoie del rivelatore possono essere aspirati o soffiati via.
• Se necessario, la polvere può essere rimossa con un pennello.
• La superficie può essere pulita con un panno leggermente inumidito con acqua saponata.
• Fare attenzione a non far penetrare acqua all'interno dell'apparecchio! Non lavare l'apparecchio in lavastoviglie!
• Non utilizzare sostanze detergenti o chimiche aggressive, corrosive, caustiche e abrasive, né spazzole dure!

Manutenzione

• I componenti elettronici di ogni rivelatore di fumo sono soggetti a processi di invecchiamento. Inoltre è inevitabile che con il tempo le griglie di protezione dagli insetti e la camera di misurazione del fumo si sporchino.
• Per garantire il pieno funzionamento, il rivelatore di fumo deve essere sostituito al massimo dopo 10 anni dalla sua messa in funzione!

Garanzia

Garanzia

• I prodotti ABUS sono progettati e realizzati con la massima cura e testati secondo le disposizioni vigenti.
• La garanzia copre esclusivamente i difetti dei materiali o i difetti di produzione presenti al momento dell'acquisto. Nel caso di difetti dei materiali o di produzione, il rivelatore di fumo sarà riparato o sostituito a discrezione del soggetto garante.
• In questi casi la garanzia decade allo scadere del suo originario periodo di validità di 2 anni. Sono escluse espressamente ulteriori rivendicazioni.
• La garanzia non è valida per le batterie in dotazione.
• È esclusa la responsabilità di ABUS per difetti e danni causati da azioni esterne (ad es. trasporto, uso della forza, uso scorretto), uso improprio, usura naturale o inosservanza delle presenti istruzioni.

Garanzia

• Nell'esercizio del diritto di garanzia, il rivelatore di fumo per cui è stato presentato reclamo deve essere corredato dello scontrino originale recante la data d'acquisto e di una breve descrizione scritta del guasto.
• In caso di difetti del rivelatore di fumo già presenti al momento dell'acquisto, rivolgersi direttamente al rivenditore entro i primi due anni.

Smaltimento

Smaltire l'apparecchio conformemente alla normativa comunitaria 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (WEEE - Waste Electrical and Electronic Equipment). Per informazioni rivolgersi alle autorità comunali responsabili dello smaltimento dei rifiuti. Informazioni sui centri di raccolta di apparecchi obsoleti sono reperibili, ad esempio, presso l'amministrazione comunale, le aziende locali per lo smaltimento dei rifiuti o il vostro rivenditore di fiducia.

Dichiarazione di conformità

Dichiarazione di prestazione

Il presente rivelatore di fumo è stato testato e certificato come prodotto da costruzione secondo il regolamento UE 305/2011. Controlli periodici e indipendenti monitorano che la produzione sia sempre conforme alle norme di legge.

La dichiarazione di prestazione GRWM30500#1014 è disponibile nel sito www.abus.com

Dichiarazione di prestazione

Dichiarazione di conformità

Con la presente ABUS Security-Center dichiara che il presente prodotto è conforme/i presenti prodotti sono conformi alle seguenti direttive relative al prodotto/ai prodotti:

direttiva RED2014/53/UE,

direttiva sulla compatibilità elettromagnetica (EMC) 2014/30/UE, direttiva RoHS 2011/65/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.abus.com/product/numeroarticolo (sostituire

"numeroarticolo" nel link con il numero del prodotto/dei prodotti in questione)

Può anche essere ottenuto al seguente indirizzo: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY
