MODE D'EMPLOI GRWM30500 ABUS

Dispositifs d'alarme de fumée

Manuel d'utilisateur

F

Consignes de sécurité....3

Étendue de la livraison 5

Caractéristiques techniques....5

Principe de fonctionnement et caractéristiques ....6

Comportement en cas d'alarme 7

Sélection du lieu de montage 7

Montage et mise en service .... 14

Affichages et fonctions ....16

Entretien et maintenance 20

Garantie 22

Élimination 23

Déclaration de performance 24

Déclaration de conformité....24

Introduction

Introduction

Remarques relatives au manuel d'utilisateur

Chère cliente, cher client,

Nous sommes heureux que vous ayez choisi notre produit et nous vous remercions de votre confiance ! Vous avez fait le bon choix.

Ce dispositif d'alarme de fumée a été développé et fabriqué avec le plus grand soin pour vous avertir à temps du risque d'un incendie. Veuillez lire ce manuel d'utilisateur dans son intégralité et respecter toutes les consignes afin d'être en mesure de manier l'appareil le mieux possible.

Ce guide est un manuel de montage et de maintenance.

Utilisation conforme à la destination du produit

Utilisez l'appareil uniquement aux fins pour lesquelles il a été construit et conçu ! Toute autre utilisation est considérée comme non conforme !

Cet appareil est destiné uniquement à l'usage suivant :

- la détection d'incendie ou de fumée chez les particuliers

Introduction

Limite de la responsabilité

Vos droits se limitent à la réparation ou au remplacement de ce produits tel que fourni à la livraison. ABUS Security Center décline toute responsabilité pour les dommages consécutifs spéciaux, fortuits ou secondaires comprenant sans s'y limiter les manques à gagner engendrés, les pertes de marchés, les limitations lors de l'utilisation du logiciel, la perte ou la restauration des données, les coûts pour les dispositifs de remplacement, les temps d'immobilisation, les dommages matériels et les exigences de tiers à la suite de demandes de restauration issues notamment de la garantie contractuelle et légale ou de dommages et intérêts indifféremment d'autres dispositions de garantie restreintes ou définies par la loi, ou, au cas où la garantie limitée ne s'applique pas, l'étendue de la responsabilité d'ABUS Security Center se limite au prix d'achat du produit.

Sous réserve de modifications du contenu du présent document sans avis préalable.

© ABUS Security-Center GmbH & Co. KG, 10/2014

Consignes de sécurité

Consignes de sécurité

Signification des pictogrammes

Les pictogrammes suivants sont utilisés dans la documentation ainsi que sur l'appareil :

Pictogramme		Mot-signal	Signification
		Danger	Avertissement de risques de blessures ou de risques pour votre santé.
		Danger	Avertissement de risques de blessures ou de risques pour votre santé liés à une tension électrique.
		Important	Consigne de sécurité relative aux dommages possibles sur l'appareil / les accessoires.
		Remarque	Attention, informations importantes.

Pile

L'appareil est alimenté en tension continue de 3 V via une pile lithium. La pile ne peut pas être remplacée ni rechargée !

• Une exposition directe à la chaleur forte peut endommager les piles. Pour cette raison, ne posez pas l'appareil sur des sources de chaleur (p. ex. radiateurs) et ne l'exposez pas
  • directement aux rayons du soleil.

Consignes de sécurité

Emballage

• Ne laissez pas les emballages ni les petites pièces à portée des enfants : risque d'asphyxie !
• Retirez tout le matériel d'emballage avant d'utiliser l'appareil.

Fonctionnement de l'appareil

Suivez les points ci-dessous pour assurer le bon fonctionnement de l'appareil :

• L'appareil ne doit pas être couvert !
• L'appareil ne doit être ni peint ni tapissé !
- Vous ne devez en aucun cas ouvrir ou réparer l'appareil. Un non-respect entraîne l'annulation de la garantie.
- A l'issue d'une chute de l'appareil ou en présence d'autres endommagements découlant d'une chute, son utilisation n'est plus autorisée.

Étendue de la livraison | caractéristiques

Étendue de la livraison

• Dispositif d'alarme de fumée ABUS y compris pile fixe
• Manuel d'utilisateur
• Matériel d'installation

Caractéristiques techniques

Tension d'alimentation	Pile lithium 3 V DC (montage fixe)
Détection de fumée	Réflexion photoélectrique
Affichage d'alarme visuelle	La LED clignote 1 fois par seconde
Consommation de courant	< 8 μA (veille) || < 50 mA (alarme)
Température de fonctionnement	0 °C à 40 °C
Humidité de l'air	10 % à 93 % (sans condensation)
Pression acoustique	>85 dB (A)@3 m
Dispositif de neutralisation de l'alarme	10 minutes
Plage de détection	40 m2 max. à l'intérieur d'une pièce
Lieu de montage	Plafond (uniquement dans les pièces intérieures)

Principe de fonctionnement et caractéristiques

Principe de fonctionnement et caractéristiques

• Les gaz, les vapeurs, la chaleur, la lueur du feu / les flammes ne sont pas détectés par le dispositif d'alarme de fumée !
• Il est possible que les personnes ayant des problèmes d'ouïe n'entendent pas l'alarme ! Des détecteurs avec signalisation visuelle supplémentaire sont disponibles à cet effet !
• Des rayonnements électromagnétiques très élevés peuvent restreindre le fonctionnement du détecteur. Pour cette raison, n'installez pas le détecteur à proximité d'appareils à rayonnement électromagnétique ou d'aimants.
• Le dispositifs d'alarme de fumée fonctionne selon le principe optique (réflexion photoélectrique) et est pourvu d'une chambre de mesure dans laquelle les particules de fumée qui y pénètrent sont mesurées.
• Si le seuil d'alarme est dépassé, une alarme sonore puissante retentit.
• L'alarme s'arrête dès que la fumée a disparu de la chambre de mesure.

Comportement en cas d'alarme | Sélection du lieu de montage

Comportement en cas d'alarme

(1) Avertissez toutes les personnes présentes.
(2) Aidez les enfants, les personnes handicapées, âgées et malades.
(3) Fermez toutes les portes et les fenêtres derrière vous.
(4) Quittez immédiatement la maison.
(5) N'utilisez pas l'ascenseur.
(6) Alertez les pompiers : tél. 112.

Sélection du lieu de montage

Fig. 2

Sélection du lieu de montage

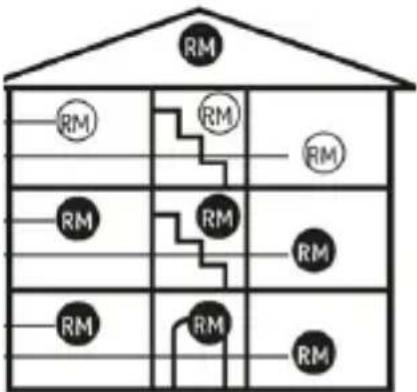

Les dispositifs d'alarme de fumée doivent être installés en tant qu'équipement minimum RM dans toutes les chambres et les couloirs servant d'issues de secours, toujours au milieu de la pièce (fig. 2) et uniquement au plafond (pas de montage encastré).

Choisissez le lieu de montage le plus élevé possible avec un écart minimum de 50 cm par rapport aux murs, meubles et lampes environnants. Un équipement optimal RM est obtenu si les appareils sont installés également dans les autres pièces ainsi que dans les cages d'escaliers. Le dispositif d'alarme de fumée n'est en général pas nécessaire dans les salles humides (salle de bain, toilettes, etc.) en raison du faible risque d'incendie.

Veuillez tenir compte des graphiques figurant dans ce manuel !

Sélection du lieu de montage

Où le dispositif d'alarme de fumée ne doit pas être installé

• à l'air libre (utilisation uniquement dans des pièces fermées);
• Avec une hauteur de montage > 6 mètres
• dans des pièces où l'alarme peut être déclenchée par des facteurs perturbateurs (vapeur, condensation, fumée « normale », buée, poussière, saleté ou graisse);
• à côté d'une hotte ou de bouches d'aération similaires (courant d'air);
• dans les zones où la température peut tomber en dessous de 0 °C ou monter au-dessus de 40 °C.
• sur un support instable, dont les caractéristiques le rendent inadapté au montage de chevilles.

Sélection du lieu de montage

Cas spécial : Montage dans le plancher avec une largeur < 3 m

• Distance maximale par rapport aux profilés : 7,5 m
• Distance maximale entre deux détecteurs : 15 m
• Installation au niveau de la ligne en biseau des croisements, jonctions et angles

Cas spécial : Montage dans les pièces en L

• Superficie totale < 60 m² : Installation au niveau de la ligne en biseau
• Superficie totale > 60 m² : Chaque page est traitée comme une pièce autonome

Sélection du lieu de montage

Cas spécial : Solives de plafond

• Pour les solives de plafond > 0,2 m et une superficie totale < 36 m², le montage s'effectue au milieu de la pièce, sur la solive ou sur le caisson.
• Pour les solives de plafond > 0,2 m et une superficie totale > 36 m², le montage s'effectue au centre de chaque caisson, et non sur les solives.

Sélection du lieu de montage

Cas spécial : Couloirs et paliers

- Pour les couloirs et les paliers de longueur et de largeur > 2 m avec une superficie totale > 16 m², le montage d'un dispositif d'alarme de fumée supplémentaire s'effectue au centre de la surface.

Cas spécial : Mansardes

• Il n'existe pas de réglage spécial pour les mansardes avec un angle d'inclinaison < 20°.
• Pour les mansardes présentant une inclinaison > 20°, le montage s'effectue à une distance comprise entre 0,5 m et 1 m du point le plus haut.

Sélection du lieu de montage

Cas spécial : Plafonds partiellement mansardés

• Les plafonds partiellement mansardés avec une surface horizontale d'une largeur < 1 m doivent être traités comme les mansardes.
• Pour les plafonds partiellement mansardés avec une surface horizontale d'une largeur > 1 m, le montage s'effectue au centre de la surface horizontale.

Montage et mise en service

Montage et mise en service

Exécutez les étapes suivantes dans l'ordre indiqué pour monter le détecteur au plafond :

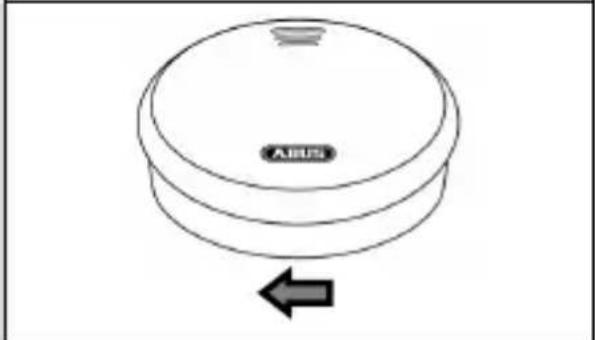

1. Détachez le dispositif d'alarme de fumée du socle du boîtier en tournant dans le sens contraire des aiguilles d'une montre.
2. Cassez la pointe de sûreté se trouvant sur le socle de montage.
3. Marquez les trous à percer à travers le socle du boîtier.
4. Percez les trous et posez les chevilles nécessaires, puis vissez le socle du détecteur.

Assurez-vous, lors du marquage des trous à percer, de l'absence de lignes/câbles électriques et de tuyaux ou autres composants d'installation importants derrière le lieu de montage !

Montage et mise en service

1. Inscrivez ensuite la date actuelle (date d'installation) avec un stylo indélébile sur l'étiquette placée au dos du détecteur (voir illustration ci-contre).
2. Fixez le dispositif d'alarme de fumée sur le socle du boîtier en tournant dans le sens des aiguilles d'une montre.
3. Introduisez-la dans l'orifice du boîtier prévu à cet effet sur le côté pour que le détecteur soit bien en position bloquée.

Affichages et fonctions

En cas de non respect des indications relatives au choix du lieu d'installation et au montage, il peut y avoir risque de blessures, p. ex. par la chute de dispositifs d'alarme de fumée.

Affichages et fonctions

Mise en service

- Il faut ensuite appuyer sur la touche de contrôle pendant au moins 3 secondes jusqu'à ce que la LED de signal rouge s'allume, puis la relâcher dans les 2 secondes. Le détecteur émet un signal sonore lorsqu'il a été activé avec succès et qu'il est alors prêt à fonctionner.

État de fonctionnement normal

En état de fonctionnement normal, la LED rouge de contrôle située sous le couvercle du boîtier clignote toutes les 40 secondes et signale que le détecteur fonctionne.

Affichages et fonctions

Test de l'électronique de l'appareil

Vérifier le fonctionnement du dispositif d'alarme de fumée régulièrement en maintenant enfoncée la touche test/reset. Le signal sonore retentit et la LED rouge « ALARME » clignote.

Cela ne signifie pas qu'il y a de la fumée d'incendie dans l'air ambiant, mais confirme le fonctionnement correct du détecteur.

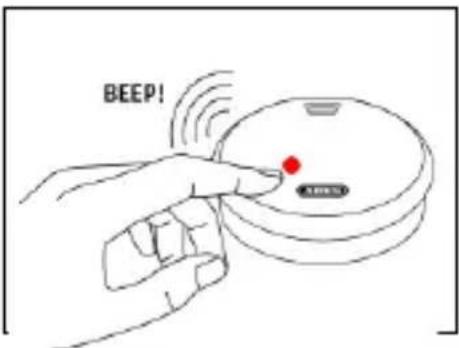

Testez impérativement le fonctionnement du détecteur après l'installation. De plus, une vérification régulière est recommandée.

Maintenez une distance de la longueur du bras par rapport à l'appareil pour protéger votre ouïe.

Affichages et fonctions

Pile usée

Si la tension de la pile du détecteur est inférieure à une certaine valeur, celui-ci émet un signal sonore d'avertissement (toutes les 40 secondes).

Quand ce signal d'avertissement retentit, le détecteur doit être remplacé sans délai par un neuf ! La pile du détecteur est fixe et ne peut pas être remplacée !

À partir du moment du premier signal d'avertissement de la pile, le détecteur est encore opérationnel pendant au moins 30 jours et pleinement fonctionnel !

Autotest avec message d'erreur automatique

Le dispositif d'alarme de fumée subit un autotest de manière périodique.

Si la sensibilité de déclenchement du détecteur passe sous un seuil minimal nécessaire (p. ex. en cas d'encrassement excessif de la chambre de mesure de la fumée), le détecteur siffle toutes les 40 secondes.

Si le message d'erreur ne peut pas être éliminé par le nettoyage du détecteur, celui-ci doit être remplacé sans délai (voir chapitre « Entretien et maintenance ») !

Affichages et fonctions

État de l'alarme

Si de la fumée d'incendie est détectée, un signal d'alarme sonore puissant à impulsion retentit et la LED rouge clignote à courts intervalles. Procédez dans ce cas comme il est décrit au chapitre « Comportement en cas d'alarme ».

Fonction de neutralisation de l'alarme

Si le détecteur se trouve en état d'alerte, il est possible de désactiver l'alarme sonore pendant 10 minutes en appuyant sur la touche test/reset.

Si la fonction de neutralisation de l'alarme est activée, la LED rouge clignote toutes les 8 secondes.

Si de la fumée est toujours présente dans la chambre de mesure de l'appareil après ces 10 minutes, l'alarme sonore retentit à nouveau.

Entretien et maintenance

Entretien et maintenance

Que faire en cas de fausse alerte ?

Les causes possibles de fausses alertes peuvent être : travaux de soudure et de découpe, travaux de brasage et autres travaux à chaleur forte, travaux de sciage et de ponçage, poussière engendrée par des travaux de construction ou de nettoyage, effets électromagnétiques extrêmes, fluctuations de température entraînant la condensation de l'humidité dans le détecteur.

- Recouvrez ou retirez temporairement le détecteur en cas de travaux effectués à côté du détecteur risquant de déclencher une fausse alerte. À la fin des travaux, l'état de fonctionnement initial doit toutefois être impérativement rétabli et vérifié !

Nettoyage

Conformément à la norme d'application allemande DIN 14676, le bon fonctionnement de chaque dispositif d'alarme de fumée installé doit être vérifié régulièrement et assuré par des mesures d'entretien. Ceci comprend une inspection au moins une fois tous les 12 +/- 3 mois, y compris maintenance et vérification du fonctionnement des signaux d'avertissement.

Les résultats et les mesures prises doivent être documentés.

Entretien et maintenance

• Les détecteurs poussièreux doivent être nettoyés. Les dépôts de poussière dans les fentes de ventilation peuvent être éliminés par aspiration ou par soufflage.
• Si nécessaire, la poussière peut être retirée à l'aide d'un pinceau.
• La surface peut être nettoyée à l'aide d'un tissu légèrement imbibé de savon.
• Veillez à ce que de l'eau ne pénètre pas à l'intérieur de l'appareil. Ne lavez pas l'appareil au lave-vaisselle.
• N'employez ni brosse dure, ni moyen de nettoyage pointu ou tranchant, ni produit de nettoyage récurant ou décapant, ni produit chimique !

Maintenance

• Les composants électroniques de chaque dispositif d'alarme de fumée sont soumis au vieillissement. De plus les grilles de protection contre les insectes et la chambre de mesure de la fumée se salissent inévitablement avec le temps.
• Afin de pouvoir garantir le bon fonctionnement de chaque dispositif d'alarme de fumée, celui-ci doit être

Entretien et maintenance

remplacé au plus tard 10 ans après sa mise en service !

Garantie

• Le plus grand soin est apporté à la conception et à la fabrication des produits ABUS en conformité avec les normes en vigueur.
• La garantie couvre uniquement les vices résultant de défauts matériels ou de fabrication présents au moment de la vente. En présence d'un défaut matériel ou de fabrication avéré, le dispositif d'alarme de fumée est réparé ou remplacé à la discrétion du donneur de garantie.
• La garantie se termine, dans de tels cas, à expiration de la durée d'origine de la garantie de 2 ans. Toute revendication dépassant ce cadre est expressément exclue.
• Les piles jointes à la livraison sont exclues de la garantie.
• ABUS décline toute responsabilité pour les vices et dommages résultant d'effets extérieurs (p. ex. avaries de transport, emploi de la force, manipulation incorrecte), d'une utilisation inappropriée, de l'usure normale ou de la non-observation des présentes instructions.

Garantie

• En cas de demande dans le cadre de la garantie, il convient de joindre au dispositif d'alarme de fumée faisant l'objet de la réclamation l'original du justificatif d'achat sur lequel est mentionné la date d'achat ainsi qu'une brève description du défaut.
• Si vous deviez constater un défaut déjà présent à l'achat sur le dispositif d'alarme de fumée, nous vous prions de vous adresser directement à votre revendeur au cours des deux premières années.

Élimination

Éliminez l'appareil conformément à la directive UE relative aux vieux appareils électriques et électroniques 2002/96/CE - WEEE (Waste Electrical and Electronic Equipment). En cas de doute, veuillez vous adresser aux autorités communales compétentes en matière d'élimination. Vous recevrez les informations sur les points de reprise de vos vieux appareils p. ex. auprès de l'administration communale ou municipale locale, des entreprises locales d'élimination des déchets ou auprès de votre revendeur.

Déclaration de conformité

Déclaration de performance

Ce dispositif d'alarme de fumée est contrôlé et certifié conformément au Règlement EU 305/2011 sur les produits de construction. Le respect constant des prescriptions légales et normatives est surveillé par des contrôles réguliers et indépendants de la production.

La déclaration de performance GRWM30500#1014 se trouve sur le site www.abus.com

Déclaration de conformité

La société ABUS Security-Center déclare que le(s) produit(s) fourni(s) est/sont conforme(s) aux directives suivantes concernant le(s) produit(s) :

directive

RED 2014/53/UE,

Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante : www.abus.com/product/Référence (dans le lien, « Référence » doit être remplacé par la référence du/des produit(s) fourni(s))

Il peut également être obtenu à l'adresse suivante: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

GRWM30500

Rookmelder
