Producttype	Rookmelder
Merk	ABUS
Model	GRWM30500
Afmetingen (L × B × H)	100 × 100 × 38 mm
Gewicht	150 g
Voeding	Lithiumbatterij 9 V (inbegrepen)
Levensduur batterij	Tot 5 jaar
Sensortype	Optisch (fotoelektrisch)
Geluidsniveau alarm	85 dB op 3 m
Testfunctie	Geïntegreerde testknop
Stilfunctie	Tijdelijke stille modus
Indicatie van zwakke batterij	Intermitterend geluidssignaal
Bedrijfstemperatuur	-10 °C tot +50 °C
Bedrijfsvochtigheid	10 tot 90 % RH
Installatie	Aan het plafond, minimaal 50 cm van de muren
Onderhoud	Reinig elke maand met een droge doek
Vervangen van de batterij	Verwijder het deksel en vervang de 9 V batterij
Norm	NF EN 14604
Garantie	5 jaar

Veelgestelde vragen - GRWM30500 ABUS

Hoe installeer ik de ABUS GRWM30500 rookmelder?

Bevestig de houder aan het plafond met de meegeleverde schroeven. Monteer de detector door hem met de klok mee te draaien tot hij vastklikt. Druk op de testknop om de goede werking te controleren.

Wat te doen als de detector elke minuut een pieptoon geeft?

Dit is het signaal van zwakke batterij. Vervang de 9 V batterij door een nieuwe. Als het piepen aanhoudt, controleer dan of de batterij goed is geplaatst.

Hoe test ik de rookmelder?

Druk op de testknop op de behuizing. Het alarm moet binnen 3 seconden afgaan. Laat de knop los om het alarm te stoppen.

De detector gaat zonder reden af, wat te doen?

Reinig de detector met een droge doek om stof te verwijderen. Zorg ervoor dat het apparaat niet in een stoomrijke zone staat (keuken, badkamer). Als het probleem aanhoudt, verplaats het dan.

Wat is de levensduur van de batterij?

De meegeleverde 9 V lithiumbatterij heeft een levensduur van ongeveer 5 jaar. Vervang deze zodra het eerste signaal van een zwakke batterij verschijnt.

Kan ik de detector schilderen?

Nee, schilder de detector nooit. Verf kan de detectieopeningen verstoppen en de goede werking verhinderen.

Hoe reinig ik de detector?

Gebruik een zachte, droge doek om stof van de behuizing te verwijderen. Gebruik geen chemische producten of water.

Waar installeer ik de rookmelder?

Installeer hem aan het plafond, in het midden van de kamer, minstens 50 cm van muren en hoeken. Vermijd keukens en badkamers.

Is de detector compatibel met andere ABUS-systemen?

Dit model is een autonome detector en maakt geen verbinding met andere apparaten. Voor een verbonden oplossing, zie de ABUS Alarmcenter-serie.

Wat te doen bij ongewenst alarm?

Gebruik de stilteknop om het alarm tijdelijk uit te schakelen (ongeveer 10 minuten). Ventileer de ruimte om rook of stoom te verdrijven.

GEBRUIKSAANWIJZING GRWM30500 ABUS

Gebruikershandleiding

NL

Gebruikershandleiding

NL

Gebruikershandleiding

NL

Gebruikershandleiding

NL

Veiligheidsinstructies .... 3

Leveringsomvang 5

Montage en inbedrijfstelling 14

Indicaties en functies....16

Reiniging en onderhoud....20

Garantie 23

Afvoer 24

Voortbrengingsverklaring 25

Conformiteitsverklaring....26

Inleiding

Inleiding

Aanwijzingen bij de gebruikershandleiding

Geachte klant,

Het verheugt ons dat u heeft gekozen voor één van onze producten en bedanken u voor het in ons gestelde vertrouwen. U heeft een goede keuze gemaakt.

Deze rookmelder is met de grootste zorgvuldigheid ontwikkeld en vervaardigd, om ervoor te zorgen dat u op tijd wordt gewaarschuwd voor brandgevaar. Lees deze gebruikershandleiding helemaal door en volg alle instructies op, omdat zo de best mogelijke toepassing van het toestel wordt bereikt.

Deze handleiding geldt als montage- en onderhoudshandleiding.

Beoogd gebruik

Gebruik het toestel uitsluitend voor het doel waarvoor het werd gebouwd en ontworpen! ledere ander gebruik geldt als niet beoogd!

Dit toestel mag alleen als volgt gebruikt worden:

- Brand- resp. rookdetectie in private huishoudens

Inleiding

Beperkte aansprakelijkheid

Uw rechten zijn beperkt tot de reparatie of de vervanging van dit product in de leveringstoestand. ABUS aanvaardt geen aansprakelijkheid voor eventuele bijzondere, bijkomstige of vervolgschade, inclusief, maar niet beperkt tot inkomstenderving, winstderving, beperkingen in het gebruik van de software, verlies of herstel van gegevens, kosten voor vervangende voorzieningen, uitvaltijden, materiële schade en vorderingen van derden, op grond van herstelaanspraken op basis van de garantie, contractuele, wettelijke of schadevergoedingsrechten, ongeacht andere beperkte of wettelijk geïmpliceerde garantiebepalingen; in het geval dat de beperkte garantie niet geldt, blijft de omvang van de aansprakelijkheid van ABUS Security Center beperkt tot de koopprijs van het product.

De inhoud van deze handleiding kan zonder voorafgaande kennisgeving worden veranderd.

© ABUS Security-Center GmbH & Co. KG, 10/2014

Veiligheidsinstructies

Veiligheidsinstructies

Verklaring van symbolen

De volgende symbolen worden in de handleiding danwel op het toestel gebruikt:

Symbool		Signaalwoord	Betekenis
		Gevaar	Waarschuwing voor letsel- of gezondheidsrisico's.
		Gevaar	Waarschuwing voor letsel- of gezondheidsrisico's door elektrische spanning.
		Belangrijk	Veiligheidsaanwijzing voor mogelijke schade aan toestel/accessoires.
		Aanwijzing	Verwijzing naar belangrijke informatie.

Aanwijzingen over de batterij

Het toestel wordt gevoed door een vast ingebouwde 3V-lithiumbatterij met 3V-gelijkspanning.

De batterij kan niet worden gewisseld en is niet heroplaadbaar!

- Directe sterkte warmte kan de batterijen beschadigen. Plaats het apparaat daarom niet op hittebronnen (zoals radiateur) of onder direct zonlicht.

Veiligheidsinstructies

Verpakking

• Houd het verpakkingsmateriaal buiten bereik van kinderen - verstikkingsgevaar!
• Verwijder eerst het verpakkingsmateriaal voordat het toestel gebruikt gaat worden.

Werking van het toestel

Om een optimale werking van het toestel te garanderen, neemt u de volgende punten in acht:

• Het toestel mag niet worden afgedekt!
• Het toestel mag niet geverfd of met behang afgedekt worden!
• U mag het toestel in geen geval openen of repareren. In geval van verontachtzaming vervalt de garantie.
• Als het toestel is gevallen of op een andere manier beschadigd is, mag het niet meer worden gebruikt.

Leveringsomvang | Technische gegevens

Leveringsomvang

• ABUS-rookmelder inclusief vast ingebouwde batterij
• Gebruikershandleiding
• Montagemateriaal

Technische gegevens

• Voedingsspanning	DC 3V-lithiumbatterij (vast ingebouwd)
• Rookdetectie	Foto-elektrische reflectie
• Optische alarmindicatie	LED knippert 1 keer per seconde
• Energieverbruik	<8 μA (stand-by) || <50 mA (alarm)
• Bedrijfstemperatuur	0 tot 40 °C
• Luchtvochtigheid	10 % tot 93 % (niet condenserend)
• Geluidsniveau	>85 dB (A)@3 m
• Mute schakeling alarm	10 minuten
• Bewakingsgebied	max. 40 m^2 binnen een ruimte
• Montagelocatie	Plafond (uitsluitend in binnenruimtes)

Werkingsprincipe en eigenschappen

Werkingsprincipe en eigenschappen

• De rookmelder detecteert geen gassen, dampen, hitte, vuurgloed en vlammen!
• Personen met een beperkt gehoor kunnen het alarm mogelijk niet horen! Voor dergelijke situaties zijn er melders, die uitgerust zijn met een aanvullende optische signalering!
• Vooral hoge elektromagnetische stralingen kunnen de werking van de melder beperken. Installeer de melder daarom niet in de buurt van toestellen die elektromagnetische straling uitzenden of in de buurt van magneten.
• De rookmelder werkt op basis van het optische principe (foto-elektrische reflectie) en heeft een meetkamer, waarin de binnendringende rookdeeltjes worden gemeten.
• Als de alarmdrempel wordt overschreden, klinkt er luid, akoestisch alarm.
• Het alarm wordt uitgeschakeld zodra de meetkamer weer rookvrij is.

Gedrag bij alarm | Locatie kiezen

Gedrag bij alarm

(1) Waarschuw alle bewoners
(2) Help kinderen, mensen met een handicap, ouderen en zieke mensen.
(3) Sluit alle ramen en deuren achter u.
(4) Verlaat het gebouw onmiddellijk.
(5) Gebruik geen liften.
(6) Alarmeer de brandweer: tel. 112.

Locatie kiezen

Locatie kiezen

Locatie kiezen

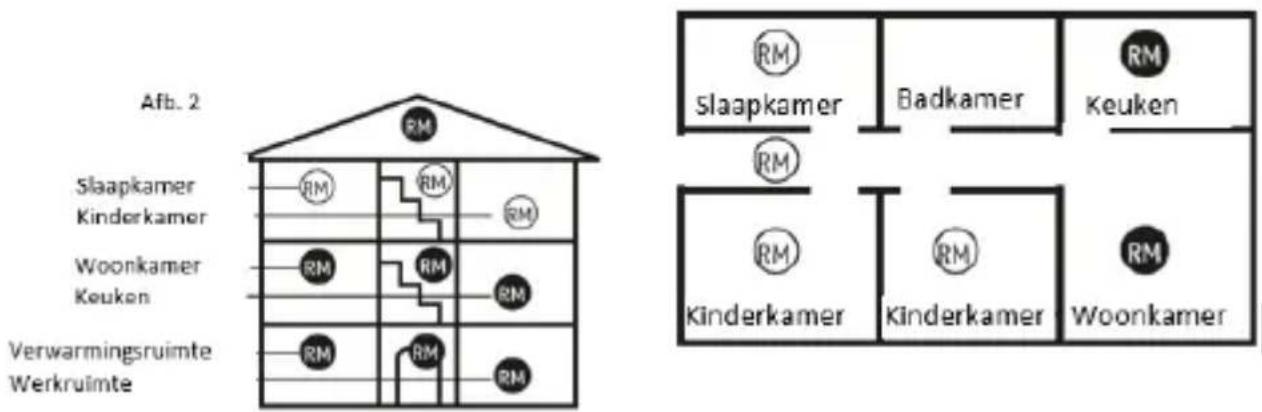

Rookmelders zouden als basisvoorziening RM in alle slaapkamers, kinderkamers en gangen, die als vluchtwegen dienen, steeds in het midden van de ruimte uitsluitend aan het plafond (geen wandmontage) moeten worden geïnstalleerd (afb. 2).

Kies een zo hoog mogelijk gelegen montagelocatie met een minimale afstand van 50 cm tot omliggende wanden, meubels en lampen. U bereikt een optimale verzorging RM als de toestellen ook in alle overige ruimtes en in het trappenhuis worden geïnstalleerd. In wasruimtes (badkamer, toilet etc.) is een rookmelder in de regel niet nodig in verband met het gering brandgevaar.

Houdt u zich ook aan de afbeeldingen in deze handleiding!

Waar de rookmelder niet geïnstalleerd moet worden

• buitenshuis (toepassing uitsluitend in gesloten ruimtes);
• Binnen een inbouwhoogte > 6 meter
• in ruimtes waarin het alarm door storende invloeden (stoom, condensatie, „normale“ rook, damp, stof, vuil of vet) af kan gaan;
• naast een ventilatieafvoer of soortgelijke ventilatieopeningen (tocht);
• in omgevingen waar de temperatuur onder de 0 °C dalen of boven de 40 °C oplopen kan;.
• op een ondergrond met onvoldoende draagvermogen of als door de toestand van de ondergrond montage met pluggen niet mogelijk is.

Locatie kiezen

Bijzonder geval: Montage in gang met een breedte < 3 m

• Maximale afstand tot de kopzijden: 7,5 m
• Maximale afstand van melder tot melder: 15 m
• Aanbrengen aan de versteklijn van kruisingen, uitmondingen en hoeken

Bijzonder geval: Montage in L-vormige ruimtes

• Totaal oppervlak < 60 m²: Aanbrengen aan de versteklijn
• Totaal oppervlak > 60 m²: ledere zijde wordt als een zelfstandige ruimte behandeld

Locatie kiezen

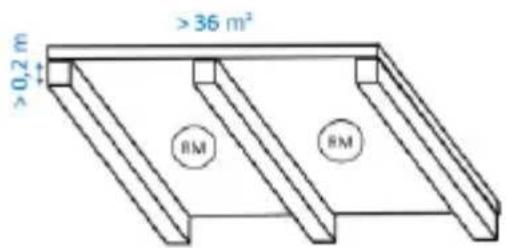

Bijzonder geval: Plafondbalken

• Voor plafondbalken > 0,2 m en een totaal oppervlak van < 36 m² wordt de melder in het midden van de ruimte naar keuze op een balk of op het plafondveld gemonteerd.
• Voor plafondbalken > 0,2 m en een totaal oppervlak van > 36 m² wordt de melder in het midden op ieder plafondveld en niet op de balken gemonteerd.

Locatie kiezen

Bijzonder geval: Galerijen en platforms

- Bij galerijen en platforms met een lengte en breedte van > 2 m en een totaal oppervlak van > 16 m² wordt een extra rookmelder in het midden op het oppervlak gemonteerd.

Bijzonder geval: Schuine plafonds

• Voor schuine plafonds met een kantelhoek <20° bestaan er speciale regels.
• Bij schuine plafonds van >20° wordt de melder op een afstand van 0,5 m – 1 m vanaf het hoogste punt gemonteerd.

Locatie kiezen

Bijzonder geval: gedeeltelijk schuin plafond

• Gedeeltelijk schuine plafonds met een horizontaal plafondoppervlak met een breedte van < 1 m moeten net als schuine plafonds worden behandeld.
• Bij een gedeeltelijk schuin plafond met een horizontaal plafondoppervlak met een breedte van > 1 m moet de melder in het midden van het horizontale vlak worden gemonteerd.

Montage en inbedrijfstelling

Montage en inbedrijfstelling

Voer de volgende stappen in de aangegeven volgorde uit, om de melder aan het plafond te monteren:

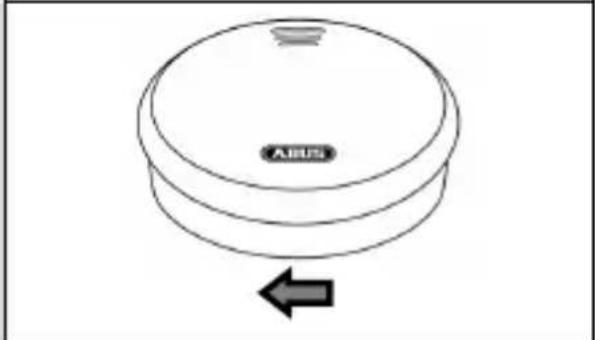

1. Rookmelder door tegen de klok in te draaien losmaken van de behuizingssokkel.
2. Boorgaten door de behuizingssokkel markeren.
3. Breek de borgpen die zich in de montagesokkel bevindt eruit.
4. De benodigde gaten boren en pluggen aanbrengen en de meldersokkel vastschroeven.

Zorg er bij het markeren van de boorgaten voor dat zich geen elektrische leidingen / kabels, pijpleidingen of andere belangrijke installatiecomponenten achter de montagelocatie bevinden!

Montage en inbedrijfstelling

1. Schrijf daarna met een water- en slijtvaste pen de huidige datum (installatiedatum) op het etiket aan de achterkant van de melder (zie afbeelding hiernaast).
2. Rookmelder door met de klok mee te draaien aan de behuizingssokkel bevestigen.
3. Plaats de borgpen in de aan de zijkant aangebrachte opening in de behuizing, om de melder tegen afdraaien te beveiligen.

Indicaties en functies

Door het niet opvolgen van deze aanwijzingen over de locatie en de montage kan er letselrisico ontstaan, bijvoorbeeld door een vallende rookmelder.

Indicaties en functies

Inbedrijfstelling

- Daarna moet de testknop minstens 3 seconden worden ingedrukt totdat de rode signaal-LED gaat branden en dan binnen 2 seconden weer worden losgelaten. De melder geeft een akoestisch signaal als hij met succes geactiveerd en daarmee bedrijfsklaar is.

Normale toestand

De rode controle-LED onder het deksel van de behuizing knippert in de normale toestand om de 40 seconden één keer en geeft daarmee aan dat de melder bedrijfsklaar is.

Indicaties en functies

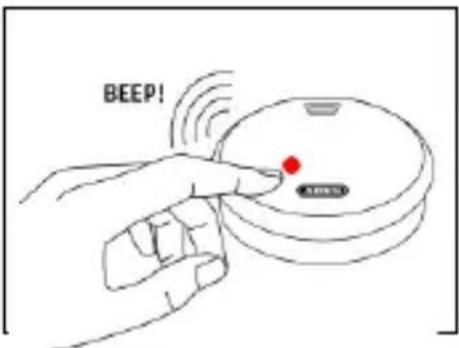

Elektronica van toestel testen

Controleer regelmatig of de rookmelder werkt door de test-/resetknop in te drukken. Het akoestische alarmsignaal klinkt en de rode "ALARM"-LED knippert.

Dit betekent niet dat er brandrook in de lucht van de ruimte aanwezig is, maar bevestigt dat de rookmelder correct werkt

Test in ieder geval na de installatie of de melder werkt. Bovendien wordt een regelmatige controle aanbevolen.

Houd daarbij om uw gehoor te beschermen een armlengte afstand tot het toestel!

Indicaties en functies

Batterij bijna leeg

Als de batterijspanning van de melder tot onder een bepaalde waarde is gedaald, wordt dit via een akoestisch waarschuwingssignaal door de melder aangegeven (om de 40 seconden).

Als dit waarschuwingssignaal klinkt, moet de melder meteen worden vervangen door een nieuwe! De batterij van de melder is vast ingebouwd en kan niet worden vervangen!

Vanaf het tijdstip van het eerste waarschuwingssignaal van de zwakke batterij is de melder nog minstens 30 dagen bedrijfsklaar en functioneert onbeperkt!

Zelftest met automatische foutmelding

De rookmelder voert regelmatig een zelftest uit.

Als de activeringsgevoeligheid van de melder onder een vereiste minimale drempel valt (bijvoorbeeld door sterke vervuiling van de rookmeetkamer), piept de melder om de 40 seconden één keer.

Als de foutmelding niet door het reinigen van de melder kan worden verholpen, moet de melder direct worden vervangen (zie hoofdstuk „Reiniging en onderhoud“)!

Indicaties en functies

Alarmtoestand

Als er brandrook wordt gedetecteerd, is een luide, pulserende alarmtoon te horen en tegelijkertijd knippert de rode LED in korte afstanden. In dat geval handelt u op de in het hoofdstuk „Gedrag bij alarm“ beschreven wijze.

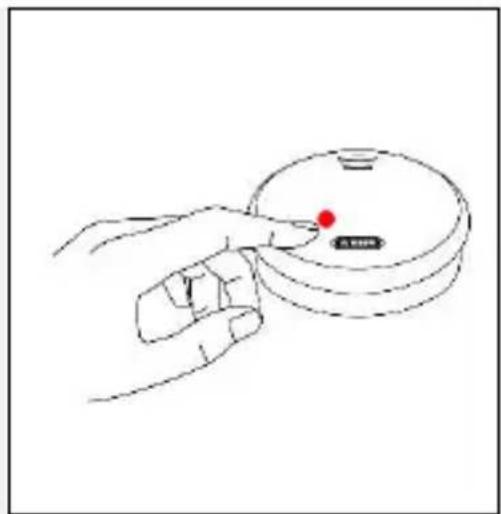

Mute schakeling van alarm

Als de melder zich in de alarmtoestand bevindt, kan de akoestische alarmering door het indrukken van de test/reset-knop 10 minuten lang worden uitgeschakeld.

Als de mute schakeling actief is, knippert de rode LED om de 8 seconden.

Als na afloop van de mute schakeltijd van 10 minuten nog steeds brandrook in de rookmeetkamer wordt gedetecteerd, klinkt het akoestische alarm opnieuw.

Reiniging en onderhoud

Reiniging en onderhoud

Wat te doen bij vals alarm?

Mogelijke oorzaken van vals alarm zijn: lassen, snijden, solderen en andere werkzaamheden met behulp van warmte, zagen, slijpen, stof door bouwactiviteiten of reinigingswerkzaamheden, extreme elektromagnetische invloeden, temperatuurschommelingen die leiden tot een condensatie van de luchtvochtigheid in de melder.

- Als werkzaamheden in de buurt van de melder vals alarm veroorzaken, moet u de melder tijdelijk afdekken of verwijderen. Na afloop van de werkzaamheden moet de oorspronkelijke bedrijfsgereedheid echter weer hersteld en gecontroleerd worden.

Schoonmaken

Volgens de gebruiksnorm DIN 14676 moet bij iedere geïnstalleerde rookmelder regelmatig worden gecontroleerd of deze nog correct werkt en moeten de nodige onderhoudsmaatregelen worden uitgevoerd om de bedrijfsgereedheid veilig te stellen.

Dit betekent dat de melder in een periode van 12 ± 3 maanden minimaal één keer moet worden geïnspecteerd, inclusief onderhoud en een functionele controle van de waarschuwingssignalen.

De resultaten en maatregelen moeten worden gedocumenteerd.

Reiniging en onderhoud

• Stoffige melders moeten worden gereinigd. Stofafzettingen in de luchtspleten kunnen worden weggezogen of uitgeblazen.
• Indien nodig kan het stof met een kwast worden verwijderd.
• Het oppervlak kan met een licht met zeepsop bevochtigde doek worden gereinigd.
• Let op dat er geen water in het binnenste van het toestel binnendringt! Toestel niet in de vaatwasser reinigen!
• Gebruik geen scherpe, puntige, schurende, bijtende reinigingsmiddelen, chemische middelen of harde borstels!

Onderhoud

• De elektronische componenten van iedere rookmelder zijn onderhevig aan verouderingsprocessen. Bovendien raken insectenrooster en rookmeetkamer in de loop van de tijd onvermijdelijk vervuild.
• Om de volledige werking van de rookmelder te kunnen garanderen, moet deze uiterlijk 10 jaar na de inbedrijfname worden vervangen!

Reiniging en onderhoud

Garantie

Garantie

• ABUS-producten zijn met de grootst mogelijk zorgvuldigheid ontworpen, geproduceerd en op basis van de geldende voorschriften getest.
• De garantie heeft uitsluitend betrekking op gebreken die op materiaal- of fabrieksfouten duiden op het moment van verkoop. Bij bewijs van een materiaal- of fabrieksfout wordt de rookmelder naar keuze van de garantiegever gerepareerd of vervangen.
• De garantie eindigt in dit geval met het aflopen van de oorspronkelijke garantieperiode van 2 jaar. Verdergaande aanspraken zijn uitdrukkelijk uitgesloten.
• De meegeleverde batterijen zijn uitgesloten van de garantie.
• ABUS is niet aansprakelijk voor gebreken en schade die zijn veroorzaakt door inwerkingen van buitenaf (bijvoorbeeld door transport, inwerking van geweld, onjuiste bediening), onjuist gebruik, normale slijtage of het niet in acht nemen van deze handleiding.

Garantie | Afvoer

• Bij het indienen van een garantieclaim moet bij de rookmelder het originele aankoopbewijs met datum van de aankoop en een korte schriftelijke beschrijving van de fout worden gevoegd.
• Als u gebreken aan de rookmelder vaststelt, die bij de aankoop reeds aanwezig waren, wendt u zich binnen de eerste twee jaar direct aan uw verkoper.

Afvoer

Voer het toestel af zoals beschreven in de EU-richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur – WEEE (Waste Electrical and Electronic Equipment). Bij vragen wendt u zich tot de voor de afvoer bevoegde gemeentelijke dienst. Informatie over verzamelpunten voor afgedankte apparatuur krijgt u bij de gemeente, regionale afvalbedrijven of bij uw verkoper.

Functieverklaring | Conformiteitsverklaring

Voortbrengingsverklaring

Deze melder, die voor rook waarschuwt is als bouwproduct gekeurd en gecertificeerd conform de Europese verordening EU 305/2011. Periodieke en onafhankelijke inspecties zien toe op de ongewijzigde naleving van de wettelijke bepalingen en in normen vermelde voorschriften.

De voortbrengingsverklaring GRWM30500#1014 vindt u op www.abus.com

Conformiteitsverklaring

Conformiteitsverklaring

Hiermee verklaart ABUS Security-Center, dat het bijgevoegde product / de bijgevoegde producten voldoen aan de volgende richtlijnen die het product / de producten betreffen:

RED-richtlijn 2014/53/EU,

EMC-richtlijn 2014/30/EU,

RoHS-richtlijn 2011/65/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.abus.com/product/Artikelnummer ("Artikelnummer" in de link moet worden vervangen door het artikelnummer van het bijgevoegde product / de bijgevoegde producten)

Het kan ook worden verkregen op het volgende adres: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

GRWM30500

Rivelatore di fumo

Gebruikershandleiding

NL
