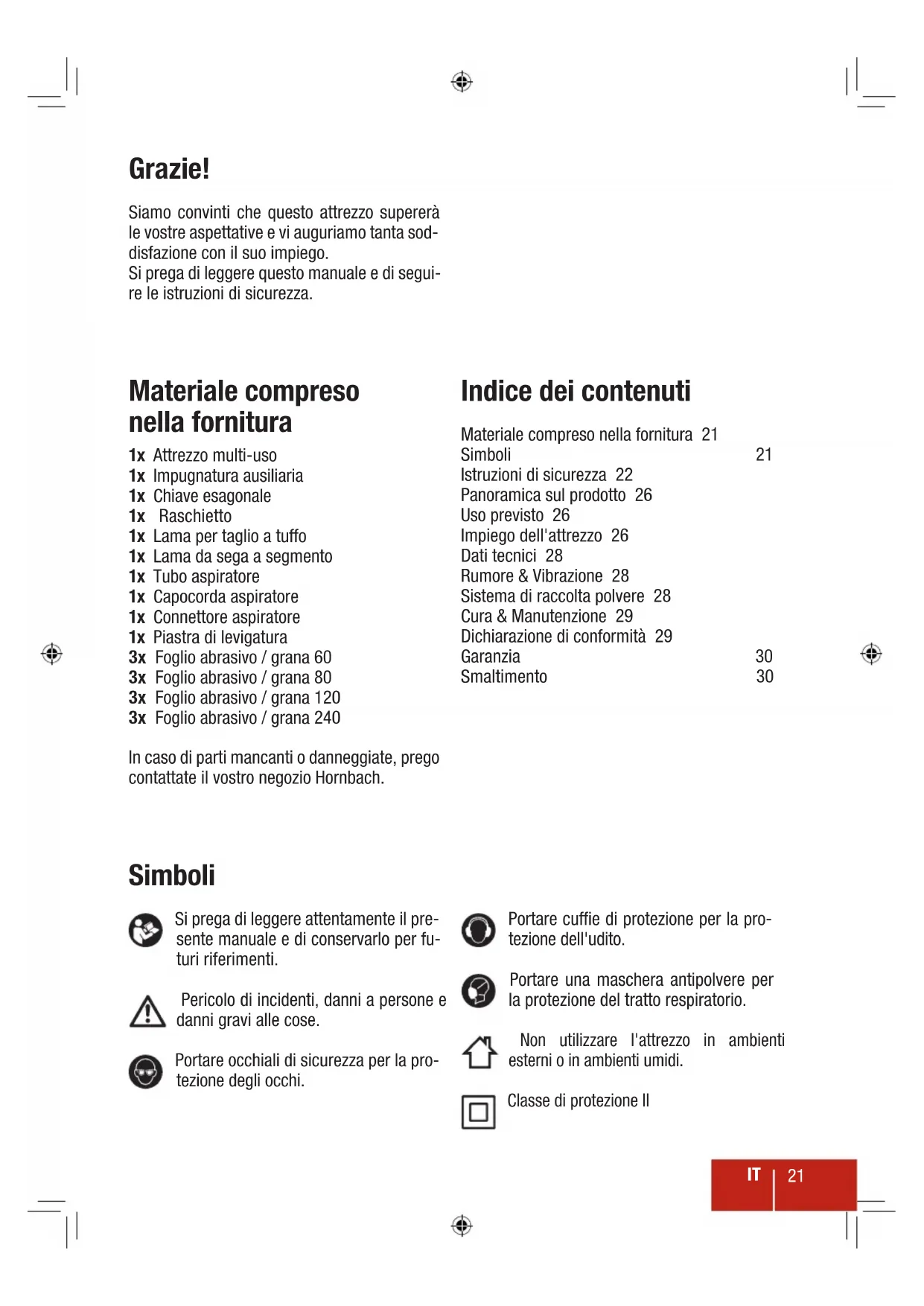

MANUALE UTENTE PE300MFW Pattfield

Siamo convinti che questo attrezzo superere le vosre aspettative e vi auguriamo tanta soddisfazione con il suo impiego. Si prega di leggere quello manuale e di seguire le istruzioni di sicurezza.

Materiale compreso nella fornitura

1x Attrezzo multi-uso
1x Impugnatura ausiliaria
1x Chiave esagonale
1x Raschietto
1x Lama per taglio a tuffo
1x Lama da sega a segmento
1x Tubo aspiratore
1x Capocorda aspiratore
1x Connettore aspiratore
1x Piastra di levigatura
3x Foglio abrasivo / grana 60
3x Foglio abrasivo / grana 80
3x Foglio abrasivo / grana 120
3x Foglio abrasivo / grana 240

In caso di parti mancanti o danneggiate, prego contattate il vostro negazio Hornbach.

Indice dei contenuti

Materiale compreso nella fornitura 21 Simboli 21

Istruzioni di sicurezza 22

Panorama sul prodotto 26

Uso previsto 26

Impiego dell'attrezzo 26

Dati tecnici 28

Rumore & Vibrazione 28

Sistema di raccolta polvere 28

Cura & Manutenzione 29

Dichiarazione di conformità 29

Garanzia 30

Smaltimento 30

Simboli

Si prega di leggere attendamente il presente manuale e di conservarlo per futuri riferimenti.

Pericolo di incidenti, danni a persona e donne gravi alle cose.

Portare occhiali di sicurezza per la protezione degli occhi.

Portare cuffie di protezione per la protezione dell'udito.

Portare una maschera antipolverere per la protezione del fatto respiratorio.

Non utilizzato l'attrezzo in ambienti esterni o in ambienti umidi.

Classe di protezione II

IT

21

Istruzioni di sicurezza

AVVERTENZE GENERALI DI PERICOLO PER ELETTROUTENSILI

AVVERTENZA Leggere tutte le avvertenze di pericolo e le istruzioni

operative. In caso di mancato rispetto delle avvertenze di pericolò e delle istruzioni operative si potra creare il pericolò di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le awertenze di pericolò e le istruzioni operative per anni esigenza futura.

Il termine «eletttroutensile» utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1 SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che possono far infiammare la polvere o i gas.
c) Tenere lontani i bambini ed altre persone durante l'impiego dell'eletttroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'eletttroutensile.

2 SICUREZZA ELETTRICA

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici colle

gate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Custodire l'elettroutensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non uso per trasportare o per appendere l'elettroutensile oppure per estrarre la spina alla presa di corrente. Non avicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare I'electrontensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per I'impiego all'esterno. L'uso di un cavo di prolunga omologato per I'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possible evitare di utilizzare l'elettroutensile in ambiente umido,utilizzare un interruptore di sicurezza. Lusod un interruptore di sicurezza riduce il rischio di una scossa elettrica.

3 SICUREZZA DELLE PERSONE

a) è importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'electronesile durante le operazioni di lavoro. Non utilizzato mai l'electronesile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
b) Indossare sempre equipaggiamento protetivo individuale, nonché quanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettROUTensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'elettrutensile. Prima di collegarlo alla rete di

alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'ilettroutensile sia spento. Tenendo il dito sopra l'interruttore nelle si trasporta l'ilettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

d) Prima di accendere l'electrontroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina cui provocare seri incidenti.

e) Evitare una posizione anomala del corpo.
Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in agli situazione.
In quello modo è possible controllare meglio l'elettROUTensile in caso di situazioni inaspettate.

f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.

g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4 TRATTAMENTO ACCURATO ED USO CORRETTO DEGLI ELETTROUTENSILI

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato escludamente l'elettroutensile esceptamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliorare e più sicuro nell'ambito della sua potenza di prestazione.
b) Non utilizzato mai elettrotensili con interruttori difettosi. Un elettrotensile con l'interruttore rotto è pericoloso e delve essere aggiustato.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente

e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.

d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'electroutensile a persona che non siano abituate ad uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'eletttroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezioni rotti o danneggiati al punto da limitare la funzione dell'elettrotensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da eletttroutensili la cui manutenzione è stata effettuata molto accuramente.
) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affili s'inceppano meno frequentlye e sono più facile da condurre.
g) Utilizzare l'eeltroutensile, gli accessori op-zionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presentiistruzioni. Cosi facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usdiversi da quelli consentiti potra dar luogo a situazioni di pericolo.

5 ASSISTENZA

a) Fare riparare l'elettROUTensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettROUTensile.

AVVERTENZE DI SICUREZZA SPECIFICHE PER ATTREZZI MULTI-uso

a) Utilizzare l'attrezzo solo per levigare a secco/segare/tagliare. Infiltrazioni d'acqua incrementano il rischio di una scossa elettrica.
b) Accertarsi che nessuno venga esesto a rischi derivanti alla formazione di scinttile. Rimuoverete tutti i materiali combustibili nelle vicinanze. Si formano delle scintille quando si leviga del metallo.
c) Attenzione, rischio incendio! Evitare di far surriscaldare sua l'oggetto sottomosto a levigatura sua l'attrezzo in se.
d) Svuotare sempre ilsystema raccoglipovere prima di fare delle pause. In condizioni sfavorevoli, p.es. emissione di scintille dovuta alla levigatura di metalli, i residui di levigatura nel raccoglipovere, microfiltro o sacchetto di carta (o sacchetto del filtro o dell'aspiratore) possono auto incendiarsi. Soprattutto, se frammisti a residui di vernice, poliuretano o altre sostanze chimiche o se i residui di levigatura sono alla roventi a causa di una lavorazione prolongata.
e) Quando si eseguono dei lavori, tenere sempre saldamente l'attrezzo con entrambi le mani e badare a stare sempre ben saldi ed in equilibrio. L'attrezzo elettrico si maneggia con maggior sicurezza, se si utilizzato entrambi le mani.
f) Serrare il pezzo da lavorare. E più sicuro bloccare il pezzo da lavorareattraverso un dispositivo di serraggio oppure in una morsa, che tenerlo con le mani.
g) Tenere pulita la postazione di lavoro. Miscele di diversi materiali sono particolarmente pericolosi. Polveri di leghe leggere possono bruciare o esplodere.
h) Non utilizzato l'utensile con un cavo danneggiato. Non toccare il cavo danneggiato e staccare la spina, se il cavo è danneggiato quando si esgue un lavoro. Cavi danneggiati incrementano il rischio di scosse elettriche.
i) Indossare guanti protettivi quando sostuite un utensile dell'attrezzo. Gli utensili divertano roventi dopo un uso prolongato.

j) Tenere le mani lontani dall'area della lamda della sega. Non afferrare la parte rivolta in basso del pezzo da lavorare. Toccando la lamda della sega vi è il pericolodi lesioni.
k) Utilizzare un rilevatore appropriato per localizzato cavi / tubi non rilevabili ad occhio nudo o rivolgersiagli enti locali erogatori dei servizi di utilità pubblica. Il contatto con cavi elettrici cui risultare in un incendio o scossa elettrica.Danneggiare un tubo di gas cui causare un'esplosione. Forare un tubo idrico cui comportare dei danni materiali o scosse elettriche.
1) Se si utilizes l'attrezzo all'aperto, connetterlo sempre atraverso un dispositivo di corrente residua (RCD), con una corrente di intervento massima di 30 mA. Se si utilizes una prolonga, accettarsi che sua idonea per l'uso all'aperto.
m) Non toccare e/o inalare polvere nociva/ tossica generata durante l'esecuzione dei lavori. Tutte le persone nei pressi dell'area di lavoro devono indossare accorgimenti protettivi per proteggersi dalle polveri nocive/tossiche. Utilizzare il sistema di estrazione polveri e assicurare sufficiente ventilazione dell'area di lavoro.
n) Tenere l'utensile per il manico isolato durante l'esecuzione di operazioni in cui l'accessorio di taglio può toccare fili nascosti o il cavo di alimentazione. Un accessorio di taglio che tocca un filo "sotto corrente" potrebbe mettere "sotto corrente" le parti metalliche esposte dell'attrezzo, provocando una scossa elettrica all'utente.
o) Assicurare una ventilazione adeguata se si lavora della plastica, vernice e simili
p) Non impregnare i materiali o la superficie da lavorare con sostanze liquide contenti dei solventi.

Panorama sul prodotto

1 Pulsante On / Off
2 Connettore impugnatura ausiliare
3 Supporto attrezzo
4 Selettore velocità
5 Cavo di alimentazione
6 Vite di bloccaggio con rondella

Uso previsto

L'attrezzo è stato ideato per segare e tagliare materiale in legno, plastica, gesso, metallo non ferroso ed elementi di fissaggio (p.es. chiodi, fibbie). Si prestaanche per la lavorazione di mattonelle non dure e levigatura a secco e raschiatura di piccole superfici. Si adatta particolarmente per la lavorazione nei pressi dei bordi e per tagli raso. L'attrezzo non è stato ideato per l'uso commerciale.

Qualsiasi altri uso o modifica all'attrezzo è considerato come uso improprio e potrebbe causare pericoli considerevoli.

Impiego dell'attezzo

1. Posizione l'attrezzo sul pezzo da lavorare, in modo che la carta abrasiva sa completamente a lavoro, per eseguire dei lavori di levigatura.
2. Assicurarsi che il pezzo da lavorare non possa scivolare e accendere l'attrezzo tramite il tasto di ON/OFF 1.
3. In base all'utensile installato e tipo di lavoro da svolgere, impostare la velocità operativa desiderata al selettore di velocità 4.
4. Iniziare a lavorare, tenero l'attrezzo con entrambe le mani. Avicinare l'attezzo al pezzo da lavorare e spingerlo nella direzione desiderata.

Per raschiare e levigare, condurre l'attezzo lentamente sul pezzo da lavorare in linee parallele, a cerchi o con movimenti incrociati ed eseguire passaggi successivi.

1. Per spegnere l'attrezzo tramite il tasting on /off 1.

Avverenza! L'utensile installato\ può diventare rovente durante il suo

utilizzato. Stare attenti a non toccarlo. Pericolo di ustione.

IMPUGNATURA AUSILIARIA

1 L'impugnatura ausiliare più essere applicata all'apposto connettore 2 su entrambi i lati dell'attrezzo.

2 Avvitre l'impugnatura ausiliare

sull'apposto connettore 2.

Per realizzare condizioni di lavoro

sicure, non rimuovere in nessun

caso I'impugnatura ausiliare dall'attrezzo.

RASCHIETTO

1 Sel'Pasiztoerarealvritaschibitocagisupporto dell'attezzo 3 e fissarlo tramite la vite di bloccaggio con rondella 6.

Attenzione! Assicurarsi che l'attezzo sua spento e scollegato.

2

rondella 6 servendosi della chiave esagonale.

Utilizzare il raschietto per:

Tappetti, rivestimenti.

1 Posizione are la lama per tagli a tuffo sul supporto dell'attrezzo 3 e fissarla tramite la vite di bloccaggio con rondella 6.

Attenzione! Assicurarsi che l'attezzo sua spento e scollegato.

2

Serrare bene la vite di bloccaggio con rondella 6 servendosi della chiave esagonale.

Utilizzare la lama per tagli a tuffo per: Legno, plastica, cartongesso e altri materiali non duri.

1 Posizione la lama da sega a segmente sul supporto dell'attrezzo 3 e fissarla tramite la vite di bloccaggio con rondella 6.

Attenzione! Assicurarsi che l'attezzo sua spento e scollegato.

2

Serrare bene la vite di bloccaggio con rondella 6 servendosi della chiave esagonale.

Utilizzare la lama da sega a segmento per: Legno, plastica, metalli non ferrosi

LEVIGATURA

1 Connettere il tubo aspiratore all'attezzo e fissarlotramite il capocorda aspiratore. Connettere l'attezzo ad unsystema di raccolta polveri idoneo.

Attenzione! Assicurarsi che l'attezzo sua spento e scollegato.

2

Posizione l'utensile abrasivo sul supporto dell'attrezzo 3 e fissarlo servendosi della vita di bloccaggio con rondella 6.

3

rondella 6 servendosi della chiave esagonale.

4

Atherence ilafonitedei Ibupicagiasoincon quelli dell'utensile abrasivo e fissare il foglio abrasivo nella posizione dovuta.

Utilizzare l'utensile abrasivo per: Legno, vernici.

Dati tecnici

Voltaggio nominale 230V / 50Hz

Potenza nominale 300 W

Velocità sensa carico (n_0) 15000 - 21000/min

Angolo di oscillazione 1.4^ sinistra / destra

Classe di protezione / II

Livello di pressione sonora (L_) 79 dB(A)/Incertezza K = 3 dB(A)

Livello di potenza sonora (L_WA) 90 dB(A) / Incertezza K = 3 dB(A)

Emissione di vibrazioni max. (a_hw) 14 m/s ^2 / Incertezza K = 1.5m / s^2

Rumore & Vibrazione

I valori riportati in queste istruzioni sono stati misurati conformmente a una procedura di misurazione esplicitata nella norma EN 60745 e cui quere utilizzata per confrontare gli attrezzi.

Questa procedura può essere utilizzata per una valutazione preliminare di esposizione. I dati di vibrazione dichiarati rappresentano le principali applicazioni dell'attrezzo, ma diversi usi dello strumento oppure una scarsa manutenzione possono causare dati di vibrazione differenti. Ciò può augmentare notevolmente il livello di vibrazione per l'intero periodo di lavoro.

Una stima del livello di vibrazione deve anche tener conto dei periodi intermedi, quando lo strumento è spento o è in esecuzione, ma in realtà non è in uso. Ciò può comportare un carico di vibrazione molto più basso per l'intero periodo di lavoro.

E possibile adottare una misura di sicurezza supplementare per proteggere l'utente dagli effetti della vibrazione: manutenzione dell'attezzo e dei loro accessori, tenere le mani calde e organizzato dei modelli di lavoro.

Sistema di raccolta polvere

L'utilizzo di un sistema di raccolta polveri cui ridurre il pericolo dovuto alla polvere.

Per evitare lesioni personali, assicurarsi di collegare un aspiratore al capocorda aspiratore. L'apertura è compatible con un connettore di 35~mm . Essa si lascia ridurre a 32~mm tramite il connettore aspiratore.

Cura & Manutenzione

Attenzione! Assicurarsi che l'attezzo sua spento e scollegato.

• Tenere sempre l'attrezzo pulito, asciutto e privo di olio o grasso.
• Portare occhiali di sicurezza per proteggere gli occhi durante la pulizia.
• Per garantire un funzionamento corretto e sicuro, tenere sempre pulite le fessure di ventilazione dell'attrezzo.
• Controllare regolarmente per vedere se vi è una penetrazione di polvere o corpi estraneiattraverso le griglie vicino al motore e in-torno all'interruttore on / off. Utilizzare una spazzola morbida per rimuovere la polvere accumulata.
• Nel caso sia necessario pulire il corpo dell'attrezzo, pulirlo con un panno morbido e umido. A tale scopo è ammesso l'utilizzo di un detergente delicato, ma nessun prodotto contente alcohol, benzina o altri detergenti.
• Non usare mai sostenze caustiche per pulire le parti in plastica.
• Lubricare a intervalli regolari tutte le parti in movimento.
• Pulire periodicamente il generatore laser alla polvere di segatura.
• Controllare periodicamente tutti i fissaggi. Questi potrebbero allentarsi con il tempo a causa delle vibrazioni.

Attenzione! Se il cavo di alimentazione è danneggiato,esso va sostilà parte del produttore oppure da un o dell'assistenza cliente o da personaualificazioni paragonabili per evitare ere dei rischi.

Dichiarazione di conformità

CE Si dichiara, che il prodotto descripto nella sezione Dati tecnici:

è conforme alle seguenti direttive:

Direttiva Macchine 2006/42/CE

Direttiva EMC 2004/108/CE

e conformità alle seguenti norme armonizzate:

EN 60745-1:2009+A11:2010

EN 60745-2-4:2009+A11:2011

EN 60745-2-11:2010

EN 55014-1:2006+A1:2009

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2008

iA. Juaas fack

Andreas Back

Responsabile Assicurazione Qualità

In caso di malfunzionamenti, che puntano sudifetti di materiale o di fabbricazione, si prega di contattare il vostro negozio Hornbach:

1. Queste condizioni sono prestazioni di garanzia addizzionali e sono gratuite. Le regole di garanzia conferite per legge rimarranno intatte.

2. La prestazione di garanzia è limitata a difetti materiali o di fabbricazione e alla loro eliminazione oppure alla sostituzione del prodotto. Poiché i nostri prodotti non sono costrui per l'uso professionale, consideriamo invalido il contratto di garanzia nel caso il prodotto venga usato in tali circostanze. Sono esclude le richieste di garanzia per danni dovuti al trasporto, danni provenienti dalla mancata osservanza delle istruzioni di installatione o per l'uso (quali il collegamento alla tensione sbagliata o all'elettricità sbagliata), l'installazione non professionale, abuso oppure uso non corretto (ad esempio una sollecitatione effecssiva del prodotto o l'utilizzo di attrezzi o accessori non approvati), il mancato rispetto delle norme di sicurezza e di manutenzione, l'infiltrazione di corpi estranei (come sabbia, pietre o polvere), forza sbagliata o eventi indotti dall'uomo (come danni causata da cadute), ed inoltre il normale logoramento accettato (come batterie, lame eosi via). La garanzia decade in caso le intrusioni siano già pervenute.

3. Il periodo di garanzia è di tre anni ed iniziata dalla data di acquisto del prodotto. Le richieste di garanzia devono essere espresse entro due settimane dopo aver verificato il difetto. Saranno esclude le richieste di garanzia esprese più tardi. La riparazione o la sostituzione non estenderà il periodo di garanzia, né iniziera un nuovo periodo di garanzia per il prodotto o eventuali parti di ricambio.

4. Per far valere i diritti di garanzia rivolgersi al proprio negozio Hornbach e restrare la

l'originale della fattura o un'altra prova di acquisto datata. Quindi conservare la ricevuta con accuratezza. Spiegare il motivo delle richieste nel miglior modo possibile. Nel caso il difetto sua coperto alla notre prestazione di garanzia, otterrete immediatamente un prodotto riparato oppure nuovo.

Smaltimento

Il significato del bidone della spazza-tura sbarrato richiede la raccolta differenziata dei rifiuti di apparec-chiature elettriche ed elettroniche

(RAEE). Tali apparecchiature possono conte-nere sostanze pericolose e nocive. Questi attrezzi devono essere restituiti presso un punto di raccolta per il riciclaggio RAEE e non devono essere smaltiti come rifiuti urbani. In quello modo, si contribuisce a preservare le risorse e protegere l'ambiente. Contattare le autorità locali per ottenere ulteriori informazioni.

A causa del pericolo di lesions o di soffocamento i bambini non devono gliacare con i sacchetti di plastica e materiali di imballaggio. Conservare tale materiale in modo sicuro o smaltirlo in modo rispetto dell'ambiente.
