MANUALE UTENTE NRB30FG1 PANASONIC

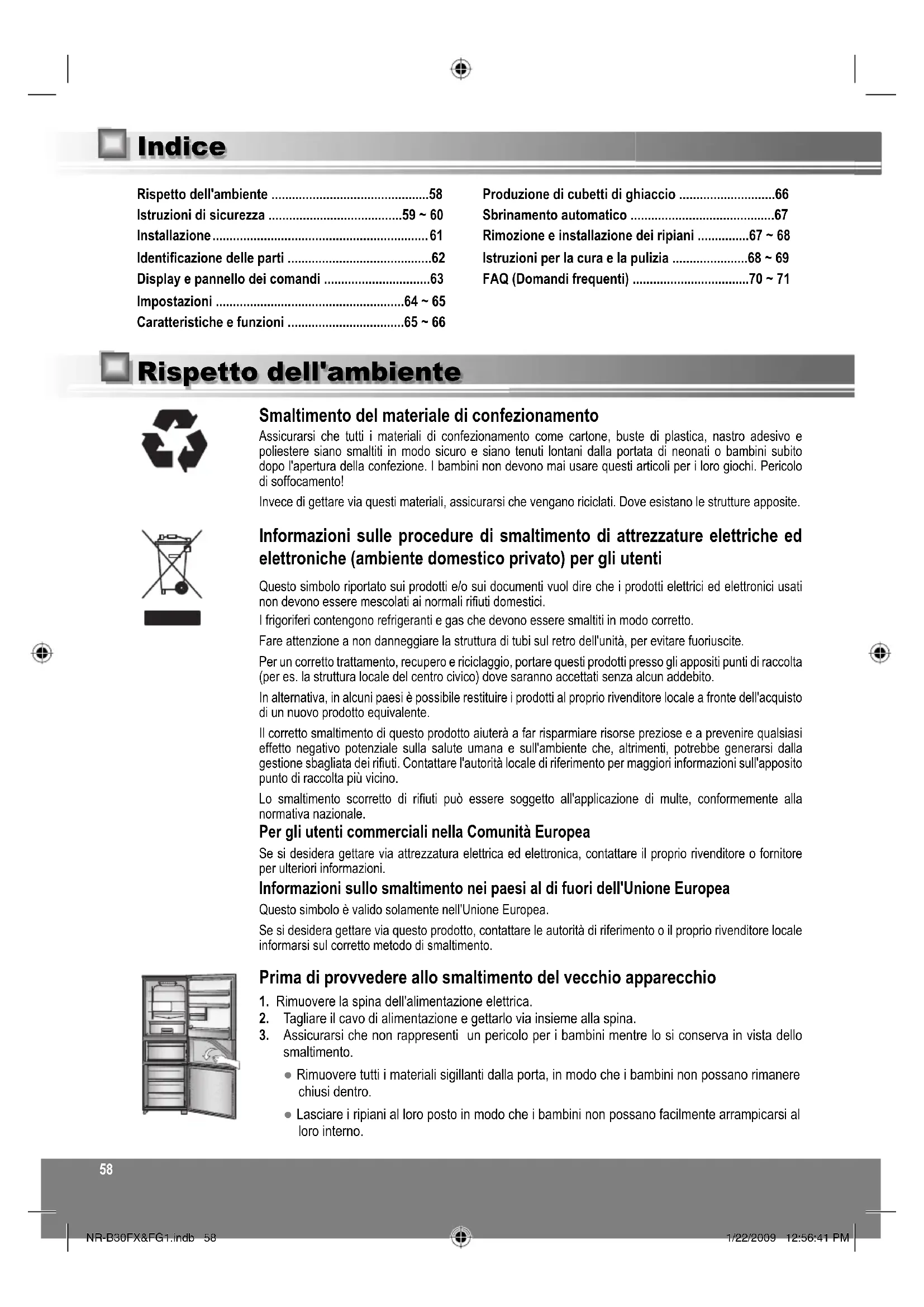

• ● Le réfrigérateur est-il en mode Holiday ? NR-B30FX&FG1.indb 57NR-B30FX&FG1.indb 57 1/22/2009 12:56:41 PM1/22/2009 12:56:41 PM58 Rispetto dell'ambiente p. 58
• Istruzioni di sicurezza p. 59
• ~ 60 Installazione p. 61
• Identificazione delle parti p. 62

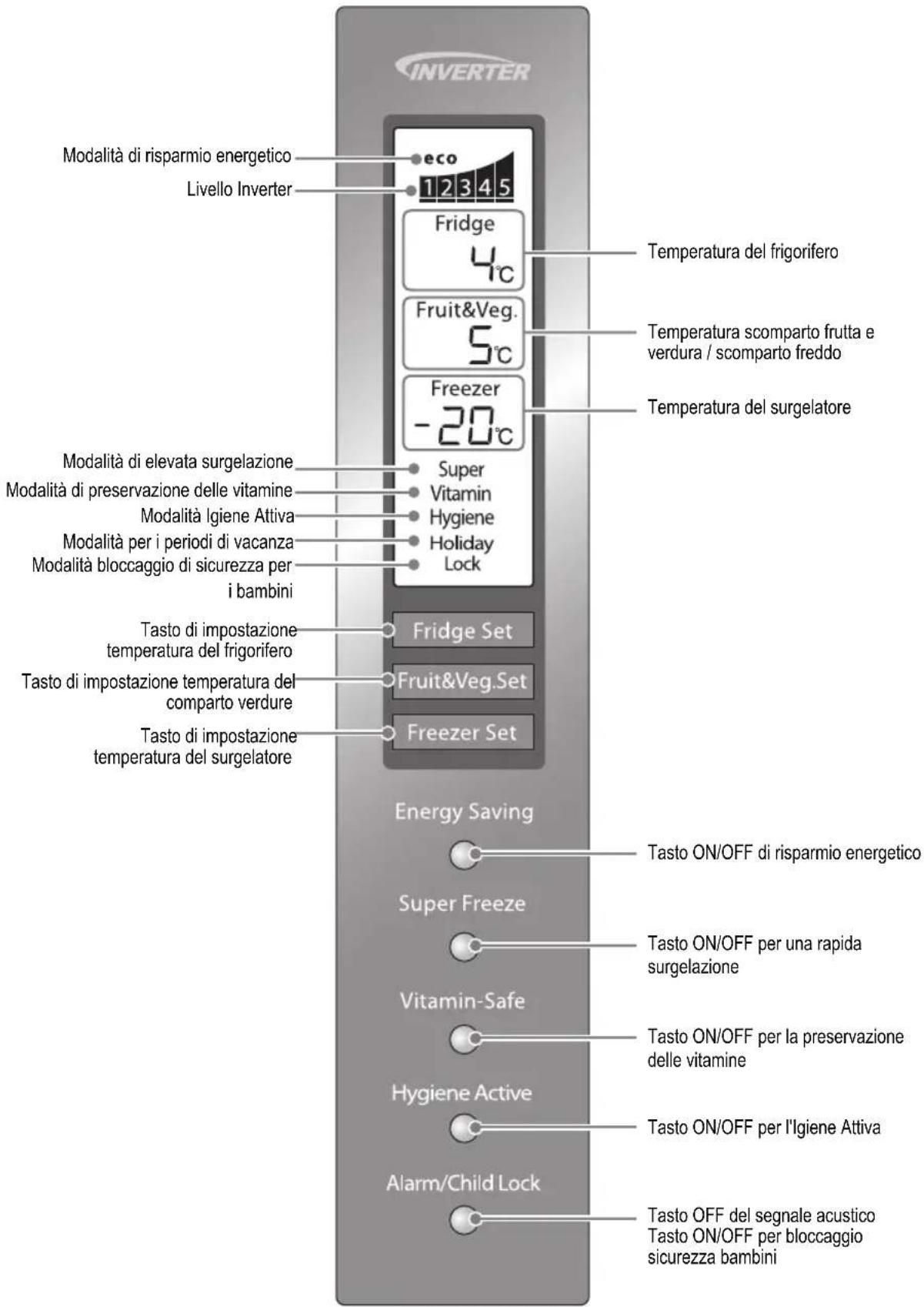

• Display e pannello dei comandi p. 63
• Impostazioni p. 64
• ~ 65 Caratteristiche e funzioni p. 65

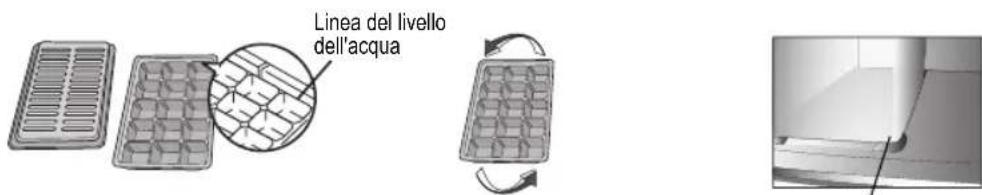

• ~ 66 Produzione di cubetti di ghiaccio p. 66
• Sbrinamento automatico p. 67
• Rimozione e installazione dei ripiani p. 67
• ~ 68 Istruzioni per la cura e la pulizia p. 68
• ~ 69 FAQ (Domandi frequenti) ~ 71 Indice Smaltimento del materiale di confezionamento Assicurarsi che tutti i materiali di confezionamento come cartone, buste di plastica, nastro adesivo e poliestere siano smaltiti in modo sicuro e siano tenuti lontani dalla portata di neonati o bambini subito dopo l'apertura della confezione. I bambini non devono mai usare questi articoli per i loro giochi. Pericolo di soffocamento! Invece di gettare via questi materiali, assicurarsi che vengano riciclati. Dove esistano le strutture apposite. Informazioni sulle procedure di smaltimento di attrezzature elettriche ed elettroniche (ambiente domestico privato) per gli utenti Questo simbolo riportato sui prodotti e/o sui documenti vuol dire che i prodotti elettrici ed elettronici usati non devono essere mescolati ai normali rifiuti domestici. I frigoriferi contengono refrigeranti e gas che devono essere smaltiti in modo corretto. Fare attenzione a non danneggiare la struttura di tubi sul retro dell'unità, per evitare fuoriuscite. Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti presso gli appositi punti di raccolta (per es. la struttura locale del centro civico) dove saranno accettati senza alcun addebito. In alternativa, in alcuni paesi è possibile restituire i prodotti al proprio rivenditore locale a fronte dell'acquisto di un nuovo prodotto equivalente. Il corretto smaltimento di questo prodotto aiuterà a far risparmiare risorse preziose e a prevenire qualsiasi effetto negativo potenziale sulla salute umana e sull'ambiente che, altrimenti, potrebbe generarsi dalla gestione sbagliata dei rifiuti. Contattare l'autorità locale di riferimento per maggiori informazioni sull'apposito punto di raccolta più vicino. Lo smaltimento scorretto di rifiuti può essere soggetto all'applicazione di multe, conformemente alla normativa nazionale. Per gli utenti commerciali nella Comunità Europea Se si desidera gettare via attrezzatura elettrica ed elettronica, contattare il proprio rivenditore o fornitore per ulteriori informazioni. Informazioni sullo smaltimento nei paesi al di fuori dell'Unione Europea Questo simbolo è valido solamente nell'Unione Europea. Se si desidera gettare via questo prodotto, contattare le autorità di riferimento o il proprio rivenditore locale informarsi sul corretto metodo di smaltimento. Prima di provvedere allo smaltimento del vecchio apparecchio p. 70

1. Rimuovere la spina dell'alimentazione elettrica.

2. Tagliare il cavo di alimentazione e gettarlo via insieme alla spina.

3. Assicurarsi che non rappresenti un pericolo per i bambini mentre lo si conserva in vista dello

smaltimento. ● Rimuovere tutti i materiali sigillanti dalla porta, in modo che i bambini non possano rimanere chiusi dentro. ● Lasciare i ripiani al loro posto in modo che i bambini non possano facilmente arrampicarsi al loro interno. Rispetto dell'ambiente NR-B30FX&FG1.indb 58NR-B30FX&FG1.indb 58 1/22/2009 12:56:41 PM1/22/2009 12:56:41 PM59 ITALIANO Istruzioni di sicurezza AVVER- TENZE Indica il rischio di lesioni gravi o morte Questo apparecchio non è destinato all'uso da parte di persone (inclusi bambini) con capacità fisiche, sensoriali o mentali ridotte, o con esperienza e conoscenza insuffcienti, a meno che tali soggetti non sia sottoposti alla supervisione o non ricevano apposite istruzioni da una persona responsabile della loro sicurezza. I bambini devono essere sottoposti a supervisione per assicurarsi che non giochino con l'apparecchio. Non collegare diversi apparecchi alla stessa presa a muro. Ciò può causare surriscaldamento e rischio d'incendio.• Non stringere, annodare o piegare in qualsiasi maniera il cavo di alimentazione né appoggiarvi oggetti pesanti. Ciò costituisce un rischio di incendio e scossa elettrica. Se il cavo di alimentazione è danneggiato, consultare un rivenditore autorizzato. Non scollegare il frigorifero tirandone il cavo di alimentazione. Ciò può recare danni al cavo di alimentazione. Impugnare sempre fermamente la spina con la mano e tirarla direttamente dalla presa a muro.

Non posizionare contenitori di acqua in cima al frigorifero. Le fuoriuscite di acqua possono danneggiare i componenti elettrici di isolamento causando l'attuale perdita, l'incendio o la scossa elettrica. Non spruzzare gas infiammabile vicino al frigorifero. Esiste il rischio di esplosione o incendio. Non spruzzare acqua direttamente all'interno o all'esterno del frigorifero. Esiste il rischio di incendio o scossa elettrica.

Si deve collegare il frigorifero ad una presa di alimentanzione a terra standard per ridurre al minimo la possibilità di scosse elettriche. Il frigorifero deve essere collegato direttamente alla relativa presa elettrica individuale con potenza nominale corrispondente a quella riportata sull'apposita targhetta. Non utilizzare prolunghe o adattatori spina.• Assicurarsi che la spina e il cavo di alimentazione non siano schiacciati o danneggiati. Una spina ed un cavo di alimentazione danneggiati possono causare un corto circuito, un incendio e/o una scossa elettrica. Se il cavo in dotazione è danneggiato, esso deve essere sostituito dal produttore o dal tecnico del servizio di assistenza o da persona altrettanto qualificata per evitare pericoli.

Rimuovere qualsiasi materiale estraneo o polvere dagli spinotti di alimentazione. Gli accumuli di polvere sulla spina di alimentazione possono causare il mancato isolamento termico con conseguente umidità e potenziale incendio. Staccare il cavo di alimentazione dalla presa e pulire con un panno asciutto. Non usare mai un panno bagnato o umido.

Inserire la spina fissandone fermamente i piedini alla presa a muro. Una spina non attaccata saldamente alla presa può causare un incendio dovuto a surriscaldamento o scossa elettrica.

Il frigorifero deve essere installato correttamente e posizionato in un'area ben ventilata. Ad un quantitativo maggiore di refrigerante nell’apparecchio deve corrispondere uno spazio più ampio in cui collocare il frigorifero. In caso di una perdita, se l’apparecchio si trova in un piccolo spazio, c'è il pericolo dell'accumulo dei gas di combustione che potrebbero avviare e causare un incendio. Per ogni 8 gr. di refrigerante, è necessario almeno 1 m

spazio. Il quantitativo di refrigerante dell'apparecchio è riportato nella targhetta dei dati che si trova al suo interno. Non ostruire le bocchette di ventilazione nell'involucro di protezione dell'apparecchio o nella sua struttura incassata a muro. Il refrigerante (R600a) utilizzato nel frigorifero e i gas di materiale isolante (ciclopentano) sono infiammabili e devono essere smaltiti seguendo delle procedure speciali. Assicurarsi che i tubi sul retro dell'apparecchio non siano danneggiati prima dello smaltimento. La fuoriuscita di refrigerante o di gas può causare un incendio. Non danneggiare il circuito del refrigerante.

Non inserire o toccare la spina con le mani bagnate. C'è la possibilità di subire una scossa elettrica.• Staccare la spina del frigorifero prima di procedere alla pulizia e alla manutenzione. Esiste il rischio di scossa elettrica. Se si rileva puzza di bruciato o fumo provenienti dal frigorifero, staccare immediatamente la spina di alimentazione e consultare un rivenditore autorizzato. Ciò potrebbe causare un incendio.

Spiegazione dei simboli usati Indica un'azione proibita Rappresenta qualcosa che NON si deve toccare Indica un'azione che si deve assolutamente seguire Indica che bisogna staccare la spina di alimentazione dalla presa Rappresenta qualcosa che NON si deve smontare Indica la necessità della messa a terra per evitare scosse elettriche NR-B30FX&FG1.indb 59NR-B30FX&FG1.indb 59 1/22/2009 12:56:42 PM1/22/2009 12:56:42 PM60 Non installare il frigorifero in un luogo umido o dove possa entrare in contatto con acqua.Il materiale isolante deteriorato delle parti elettriche può causare scosse elettriche o incendi.•Non conservare sostanze volatili o infiammabili nel frigorifero. Le sostostanze infiammabili come il benzene, i diluenti, l'alcol, l'etere e il gas GPL possono causare esplosioni.• Non conservare prodotti farmaceutici o sensibili alla temperatura nel frigorifero.I prodotti che richiedono uno stretto controllo della temperatura non devono essere conservati in frigorifero.•Non lasciare che i bambini salgano sul frigorifero o si aggrappino alla sua porta.Potrebbero danneggiare il frigorifero e procurarsi gravi lesioni.•Non mettere in funzione il frigorifero in presenza di fumi esplosivi o gas infiammabili.Esiste il rischio di esplosione o incendio.• Non conservare o usare benzina o altri vapori e liquidi infiammabili nelle vicinanze di questo o altri apparecchi. Esiste il rischio di esplosione o incendio.•Non posizionare in cima al frigorifero quegli oggetti, come un forno a microonde o un adattatore di corrente, che si riscaldano durante l’uso.Ciò potrebbe danneggiare la parte alta del frigorifero.•Non utilizzare strumenti taglienti per grattare via brina o ghiaccio. In nessuna circostanza bisogna forzare la rimozione di ghiaccio solido dalla parete o dai ripiani. La lastra di raffreddamento o i ripiani del surgelatore del frigorifero contengono i canali di passaggio del refrigerante. In caso di una loro foratura, ci sarà la fuoriuscita di refrigerante e con l’effettivo rischio di incendio e irritazione agli occhi.

Non utilizzare dispositivi meccanici o altri mezzi che non siano raccomandati dal produttore per accelerare il processo di scongelamento.Ciò potrebbe provocare danni all'interno del frigorifero e l'effettivo pericolo di esplosione.•Non usare apparecchi elettrici all'interno degli scomparti per la conservazione del cibo, a meno che non siano del tipo raccomandato dal produttore.Non provare a smontare, riparare o modificare da soli il frigorifero.Queste attività possono provocare lesioni, bruciature o scosse elettriche o possono causare il malfunzionamento del frigorifero. Qualora sia necessario riparare il frigorifero, consultare un rivenditore autorizzato.

ATTENZIONE Indica il rischio di lesioni o danni alla proprietà Non posizionare le proprie mani o piedi sotto al frigorifero.La lastra di ferro o qualsiasi sporgenza tagliente potrebbe causare lesioni personali.•Non conservare bottiglie o contenitori di vetro nel surgelatore. Quando i contenuti si solidificano diventando ghiaccio, il vetro può rompersi causando lesioni personali.• Nell'aprire il frigorifero, fare attenzione a non afferrare la maniglia della porta in quelle aree che possono provocare lesioni “da compressione”. Fare attenzione all'apertura tra le porte.Ciò potrebbe provocare lesioni personali.•Durante l'interruzione di corrente, evitare di aprire frequentemente il frigorifero o di mettervi nuovi alimenti.Ciò potrebbe causare l'alzamento delle temperatura all'interno del frigorifero con conseguente deterioramento del cibo. Dopo aver staccato la spina, attendere 10 minuti o più prima di riattaccarla.Ciò potrebbe causare il mancato funzionamento del compressore.•Non toccare con le mani bagnate le pareti interne del surgelatore o i prodotti in esso conservati.Ciò potrebbe provocare sintomi di congelamento.•Se il frigorifero non è in uso, staccare la spina di alimentazione.Il deterioramento del materiale isolante del cavo di alimentazione può causare un incendio.• Istruzioni di sicurezza (continua) Punto potenziale che provoca lesioni da compressione NR-B30FX&FG1.indb 60NR-B30FX&FG1.indb 60 1/22/2009 12:56:43 PM1/22/2009 12:56:43 PM61 ITALIANO Questo paragrafo fornisce spiegazioni su come installare l'apparecchio in modo da ridurre il rumore e ottenere un funzionamento ad energia ottimizzata. Apertura delle confezione dell'apparecchio Rimuovere tutte le protezioni in gommapiuma e il nastro adesivo che fissa gli accessori dell'apparecchio all'interno e all'esterno. Scegliere il luogo giusto Ventilazione Poiché, durante il suo funzionamento, l'apparecchio disperde calore, esso dovrebbe essere installato in un stanza asciutta, ben ventilata e che permetta all'apparecchio di avere sufficiente spazio aperto intorno, come mostrato dalla figura 1. (Lo spazio di apertura dovrebbe essere maggiore se si percepiscono rumori da vibrazione.) Temperatura L'uso di energia e le prestazioni di efficienza dell'apparecchio dipendono dalla temperatura dell'ambiente. L'apparecchio deve pertanto ● non essere esposto direttamente alla luce del sole; ● non essere installato vicino a termosifoni, fornelli o altre fonti di calore; ● essere installato solamente in un luogo in cui la temperatura ambiente corrisponda alla classificazione climatica per la quale è stato progettato l'apparecchio. Per la classificazione climatica dell'apparecchio, fare riferimento al paragrafo sui dati tecnici. Livello Installare su un pavimento a livello e sufficientemente resistente per supportare un frigorifero alla sua massima capienza. Livellare le irregolarità del pavimento regolando con il cacciavite i due piedini anteriori, come mostrato nella figura 2. Ciò evita vibrazioni e rumore. Se l'apparecchio è posizionato sulla moquette o su pavimento rivestito in materiale vinile, inserire prima sulla moquette o sul pavimento una tavola solida. Ciò evita scolorimenti dovuti a calore. Porta del frigorifero I cardini della porta del frigorifero possono essere modificati da destra a sinistra, in modo che le porte si aprano nella direzione opposta. Tuttavia, non tentare di eseguire la modifica da soli. Consultare un rivenditore autorizzato e far eseguire il lavoro da un tecnico qualificato. Pulizia Dopo l'installazione, pulire l'appareccho con acqua calda. Inserimento della spina È possibile collegare la spina subito dopo l'installazione. Temperatura ambiente La classe climatica può essere letta sulla targhetta dei dati di potenza che si trova a sinistra del comparto frigorifero, dove sono indicate le temperature ambienti in base alle quali l'apparecchio può funzionare. Classe climatica Temperatura ambiente consentita

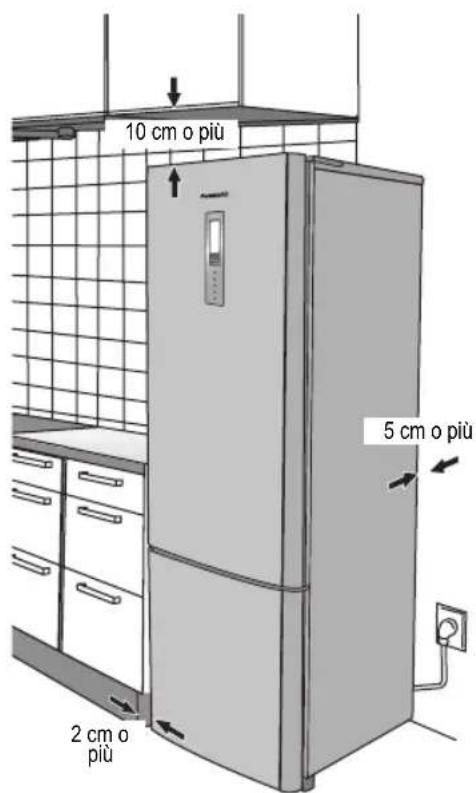

(Tropicale) da +18°C a 43°C 10 cm o più 5 cm o più 2 cm o più Figura

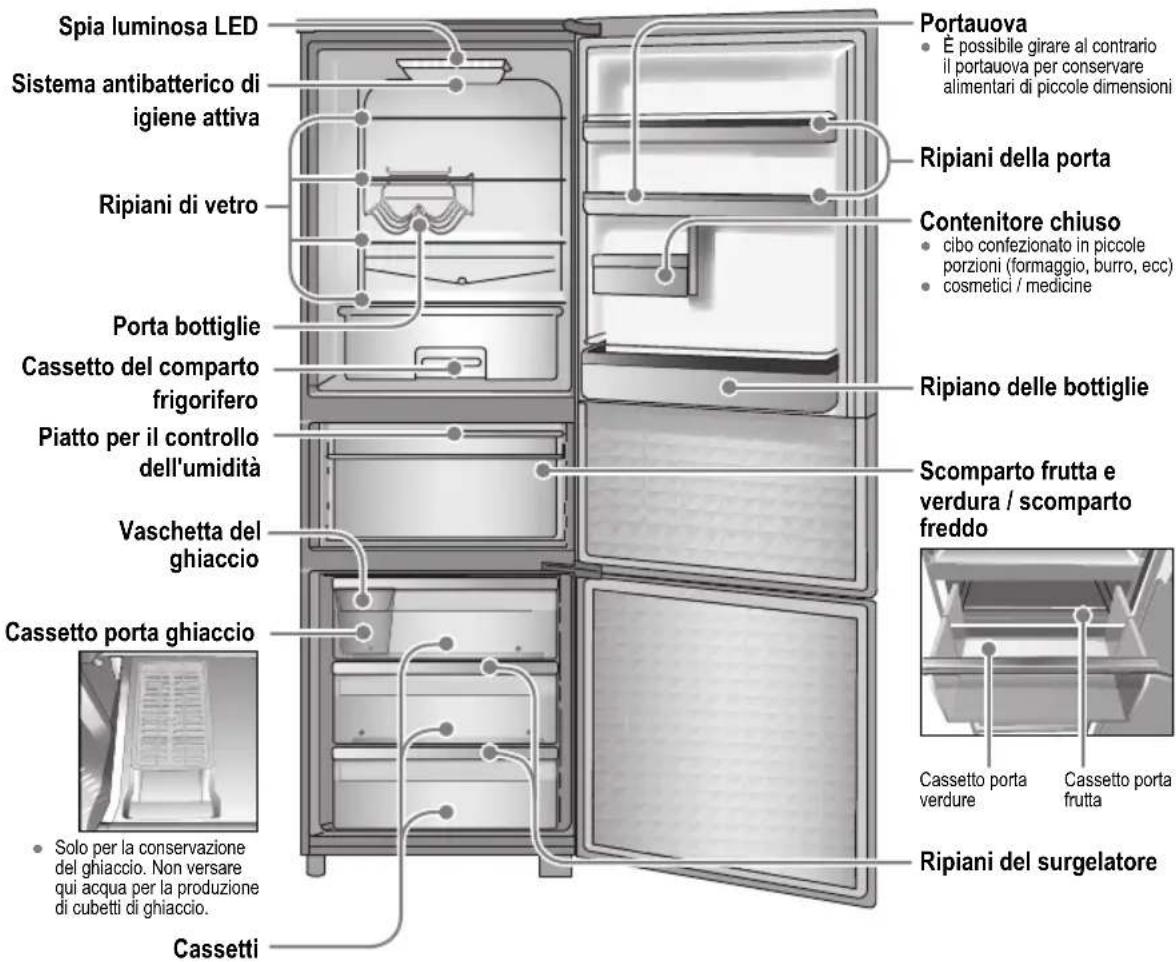

Figura 2 Installazione NR-B30FX&FG1.indb 61NR-B30FX&FG1.indb 61 1/22/2009 12:56:43 PM1/22/2009 12:56:43 PM62 Spia luminosa LED Sistema antibatterico di igiene attiva Ripiani di vetro Cassetto del comparto frigorifero Vaschetta del ghiaccio Cassetto porta ghiaccio Cassetti Portauova ● È possibile girare al contrario il portauova per conservare alimentari di piccole dimensioni Ripiani della porta Contenitore chiuso ● cibo confezionato in piccole porzioni (formaggio, burro, ecc) ● cosmetici / medicine Ripiano delle bottiglie Scomparto frutta e verdura / scomparto freddo Cassetto porta frutta Cassetto porta verdure Cibo cotto, bevande, uova, torte, prodotti caseari Frutta, verdure, carne, pesce, salsicce fresche Carne, pollame, pesce surgelati, gelati Ripiani del surgelatore ● Solo per la conservazione del ghiaccio. Non versare qui acqua per la produzione di cubetti di ghiaccio. L'illustrazione sottostante può non corrispondere al frigorifero acquistato. Identificazione delle parti Scomparto frigorifero Scomparto frutta e verdura / scomparto freddo Scomparto surgelatore Piatto per il controllo dell'umidità Porta bottiglie NR-B30FX&FG1.indb 62NR-B30FX&FG1.indb 62 1/22/2009 12:56:44 PM1/22/2009 12:56:44 PM63 ITALIANO Modalità di risparmio energetico Livello Inverter Temperatura del frigorifero Temperatura scomparto frutta e verdura / scomparto freddo Temperatura del surgelatore Modalità di elevata surgelazione Modalità di preservazione delle vitamine Modalità Igiene Attiva Modalità per i periodi di vacanza Modalità bloccaggio di sicurezza per i bambini Tasto di impostazione temperatura del frigorifero Tasto di impostazione temperatura del comparto verdure Tasto di impostazione temperatura del surgelatore Tasto ON/OFF di risparmio energetico Tasto ON/OFF per una rapida surgelazione Tasto ON/OFF per la preservazione delle vitamine Tasto ON/OFF per l'Igiene Attiva Tasto OFF del segnale acustico Tasto ON/OFF per bloccaggio sicurezza bambini Display e pannello dei comandi NR-B30FX&FG1.indb 63NR-B30FX&FG1.indb 63 1/22/2009 12:56:45 PM1/22/2009 12:56:45 PM64 Accensione dell'apparecchio Figura 3 È possibile collegare la spina subito dopo l'installazione. Quando viene effettuato il collegamento all'alimentazione di corrente, la retroilluminazione del display si accende. Dopo circa 5 secondi, le temperature iniziali del frigorifero, dello scomparto frutta e verdura / scomparto freddo e del surgelatore sono visualizzate con “8°C”, “8°C” e “-12°C” e con il loro lampeggiamento (figura 3).

Queste temperature non sono quelle effettive. Poiché l'apparecchio è stato acceso da poco, il frigorifero, lo scomparto frutta e verdura / scomparto freddo e il surgelatore non hanno raggiunto la temperatura di raffreddamento. ● Quando la temperatura iniziale di raffreddamento viene raggiunta, il display delle temperature non lampeggia più e l'effettiva temperatura viene visualizzata. Questa operazione viene completata entro 3 o 4 ore, presupponendo che la temperatura ambiente sia di circa 32°C, che non ci sia cibo all'interno, che la porta sia chiusa e che l'apparecchio funzioni correttamente. Nota: Quando la temperatura ambiente è più elevata in estate, sarà necessario un tempo maggiore affinché ciascun comparto raggiunga la sua temperatura effettiva. Selezione della temperatura

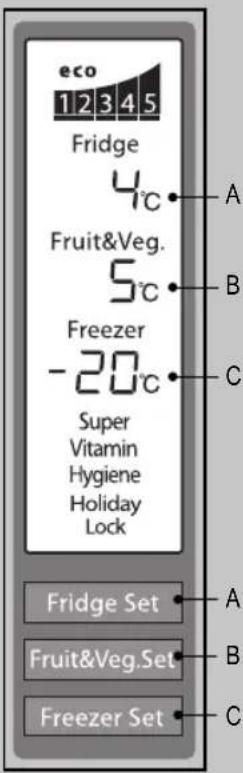

(A) Impostazione della temperatura per il frigorifero Temperatura predefinita: 4°C Valori di impostazione: 7°C ~ 1°C Per modificare la temperatura: 1 Premere una volta. 2 Durante il lampeggiamento, premere fino a quando non viene indicata la temperatura desiderata. 3 Dopo cinque secondi, il display ritorna a visualizzare la temperatura effettiva. L'unità quindi funzionerà in modo tale da raggiungere la nuova temperatura desiderata. (B) Impostazione della temperatura per il comparto delle verdure Temperatura predefinita: 5°C Valori di impostazione: 5°C ~ 0°C Per modificare la temperatura: 1 Premere una volta. 2 Durante il lampeggiamento, premere fino a quando non viene indicata la temperatura desiderata. 3 Dopo cinque secondi, il display ritorna a visualizzare la temperatura effettiva. L'unità quindi funzionerà in modo tale da raggiungere la nuova temperatura desiderata. (C) Impostazione della temperatura per il surgelatore Temperatura predefinita: -20°C Valori di impostazione: -17°C ~ -25°C Per modificare la temperatura: 1 Premere una volta. 2 Durante il lampeggiamento, premere fino a quando non viene indicata la temperatura desiderata. 3 Dopo cinque secondi, il display ritorna a visualizzare la temperatura effettiva. L'unità quindi funzionerà in modo tale da raggiungere la nuova temperatura desiderata. Impostazioni NR-B30FX&FG1.indb 64NR-B30FX&FG1.indb 64 1/22/2009 12:56:45 PM1/22/2009 12:56:45 PM65 ITALIANO Caratteristiche e funzioni Indicatore livello Inverter L’attività del compressore si arresta.

Il compressore gira alla velocità più bassa.

Il compressore gira ad una velocità bassa. Il compressore gira a velocità media. Il compressore gira ad una velocità elevata. Il compressore gira alla velocità più alta. Modalità di rapida surgelazione (Super Freeze) La funzione Super Freeze (elevata surgelazione) permette un surgelamento veloce di prodotti alimentari freschi o la formazione di cubetti di ghiaccio.

Per l'attivazione: Premere il tasto Super Freeze (elevata surgelazione). L'indicatore “Super” si illumina. In modalità Super Freeze (elevata surgelazione)

il compressore gira continuamente; ● la temperatura del surgelatore non è controllata dalla temperatura impostata e può scendere ad un livello molto basso, in questo modo la temperatura visualizzata differisce sensibilmente da quella impostata. ● il frigorifero può continuare a funzionare per lungo tempo o mettersi in pausa di tanto in tanto, tuttavia la sua temperatura rimane controllata dalla temperatura impostata.

Per la disattivazione: Una volta che la temperatura del surgelatore scende ad un livello sufficientemente basso, è possibile annullare la modalità Super Freeze premendo nuovamente il tasto Super Freeze. L'indicatore “Super” si spegne. Nota: Se la modalità Super Freeze non viene disattivata, l'apparecchio annullerà automaticamente la modalità dopo 50 ore. Periodo di vacanza La modalità Holiday (periodi di vacanza) viene selezionata quando si desidera disattivare la funzione del comparto frigorifero per un lungo periodo di non utilizzo, ad esempio durante una vacanza. Prima di attivare questa modalità, svuotare il frigorifero, pulirlo e chiudere la porta. ³ Per l'attivazione: Tenere premuto il tasto Fridge Set per 3 secondi. La temperatura “Fridge” non è visualizzata mentre l’indicatore “Holiday” è acceso. La spia luminosa LED non si illuminerà durante la modalità Holiday. ³ Per la disattivazione: Tenere premuto il tasto Fridge Set per 3 secondi. La temperatura “Fridge” è visualizzata quando l’indicatore “Holiday” si spegne. Nota: Per motivi di natura sanitaria, lo scomparto frigorifero sarà mantenuto all'incirca su 14°C durante il funzionamento in modalità Holiday. Risparmio energetico Si seleziona questa modalità per risparmiare sul consumo di elettricità durante periodi in cui il frigorifero viene usato poco, come di notte o d'inverno. ³ Per l'attivazione: Premere il tasto Energy Saving (risparmio energetico). L'indicatore “eco” si illumina. ³ Per la disattivazione: Premere il tasto Energy Saving (risparmio energetico). L'indicatore “eco” si spegne. Nota: non è possibile attivare la modalità super freeze mentre questa modalità è attiva. Suggerimenti per l'impostazione della giusta temperatura ● Se il frigorifero funziona ad 1°C per lungo tempo, il cibo può diventare surgelato. ● La temperatura nel cassetto del comparto frigorifero cambia automaticamente in base alla temperatura impostata per il frigorifero. ● Quando la temperatura nello scomparto frutta e verdura / scomparto freddo è impostata tra 5°C- 2°C questo scomparto è idoneo alla conservazione di frutta e verdura. Conservare le verdure e la frutta nelle vaschette corrispondenti. ● Quando la temperatura nello scomparto frutta e verdura / scomparto freddo è impostata tra 1°C ~ 0°C, questo scomparto è idoneo alla conservazione di alimenti freschi (carne, pesce, pasti precotti). Nota: Alcuni cibi possono diventarte in parte surgelati poiché si possono avere temperature al di sotto di 0°C. Pertanto, frutta, verdura e prodotti agricoli che sono sensibili al freddo non devono essere conservati in base ai valori di parametro della temperatura. ● La temperatura all'interno del frigorifero varia in base alla temperatura dell'ambiente, allo stato impostato, alle condizioni d'uso e alla quantità di cibo. ● L'effettiva temperatura testata può differire leggermente da quella visualizzata a causa dei diversi metodi di prova e strumenti. ● In modalità di elevata surgelazione (Super Freeze) l'effettiva temperatura testata del surgelatore può differire dalla temperatura visualizzata. ● Questo frigorifero controlla la temperatura interna grazie ad un processore di microcomputer. Quando la temperatura ambiente cambia, quando il compressore funziona o si arresta e quando la porta si apre/chiude, la temperatura oscilla. Come conseguenza, la temperatura visualizzata differisce leggermente da quella impostata. NR-B30FX&FG1.indb 65NR-B30FX&FG1.indb 65 1/22/2009 12:56:46 PM1/22/2009 12:56:46 PM66 Igiene Attiva Questa modalità permette di utilizzare la funzione antibatterica di Igiene Attiva. ³ Per l'attivazione: Premere il tasto Hygiene Active (Igiene Attiva). L'indicatore “Hygiene” si illuminerà quando tale modalità entra in funzionamento. ³ Per la disattivazione: Premere il tasto Hygiene Active (Igiene Attiva). L'indicatore “Hygiene” si spegnerà quando tale modalità si arresta. Suggerimenti per l'uso:

Dopo aver premuto il tasto Hygiene Active, è possibile udire il funzionamento della ventola deodorizzante del frigorifero. Ciò si spiega nel fatto che la ventola deodorizzante deve funzionare per raggiungere un effetto migliore. Se si apre la porta del frigorifero quando la funzione Igiene Attiva è attivata, la ventola smetterà di funzionare immediatamente. ● Prima di conservare alimenti dal forte odore, tenerli in un contenitore sigillato o avvolgerli in pellicola alimentare anche se si vuole conservarli solamente per un breve periodo. In caso contrario, l'odore non potrà essere eliminato anche con la funzione Igiene Attiva. ● Durante la funzione di deodorizzazione, cercare di non aprire la porta del frigorifero. Preservazione delle vitamine La funzione di mantenimento della freschezza destinata alla frutta e alla verdura e attivata dalle spie luminose LED blu e verde, permettendo così di preservare i quantitativi di vitamina C. ³ Per l'attivazione: Premere il tasto Vitamin-Safe (Conservazione Vitamine). L'indicatore “Vitamin” si illumina ed entrambe le spie luminose LED blu e verde lampeggiano contemporaneamente. ³ Per la disattivazione: Premere il tasto Vitamin-Safe (Conservazione Vitamine). L'indicatore “Vitamin” si spegne. Disattivazione del segnale di avviso acustico La funzione di emissione di un segnale acustico, avvisa che la porta del frigorifero o del surgelatore non è chiusa o che la temperatura del frigorifero o del surgelatore ha raggiunto un livello troppo elevato. Periodo di porta aperta Segnale di avviso acustico Dopo 1 minuto Bip bip Dopo 3 minuti Bip bip, Bip bip Dopo 5 minuti Bip continuato La temperatura è troppo elevata Bip continuato

Per l'attivazione: Premere il tasto Alarm/Child Lock. Il segnale di avviso acustico si arresta. Nota: Quando la funzione di segnale di avviso acustico viene avviata, le temperature visualizzate iniziano a lampeggiare. Child Lock (Bloccaggio di sicurezza per bambini) Si utilizza questa modalità per bloccare tutti i tasti ad esclusione della funzione di disattivazione del segnale di avviso acustico. ³ Per l'attivazione: Tenere premuto il tasto Alarm/Child Lock per 3 secondi. L'indicatore “Child Lock” si illumina e tutti i tasti sono bloccati. ³ Per la disattivazione: Tenere premuto il tasto Alarm/Child Lock per 3 secondi. L'indicatore “Child Lock” si spegne e il bloccaggio viene rimosso. Linea del livello dell'acqua Produzione di cubetti di ghiaccio Aprire il surgelatore, tirare il cassetto superiore e prendere la vaschetta del ghiaccio. Aprire il coperchio della vaschetta del ghiaccio e riempire con acqua fino all'apposita linea di livello. Quindi chiudere il coperchio e rimettere la vaschetta al suo posto. Quando i cubetti di ghiaccio sono pronti, tirare il cassetto superiore e prendere la vaschetta del ghiaccio. Aprire il coperchio e girare leggermente la vaschetta tenendone con le mani i due lati, i cubetti di ghiaccio cadranno nella vaschetta. Quindi, rimettere a posto il cassetto porta ghiaccio. Cassetto porta ghiaccio Caratteristiche e funzioni (continua) NR-B30FX&FG1.indb 66NR-B30FX&FG1.indb 66 1/22/2009 12:56:47 PM1/22/2009 12:56:47 PM67 ITALIANO Sbrinamento automatico Rimozione e installazione dei ripiani Frigorifero Tubo di drenaggio Astina Il frigorifero è dotato di una funzione di sbrinamento automatico. L'acqua che si ottiene dallo scioglimento della brina fluisce nella vaschetta di evaporazione situata sul retro del pannello del frigorifero attraverso un tubo di drenaggio ed evapora grazie al calore generato dall'attività del compressore. Sulla parete posteriore del frigorifero, è normale trovare brina e gocce d'acqua, che si ottengono dal raffreddamento e dallo sbrinamento automatico. Assicurarsi che il tubo di drenaggio non sia intasato, in modo tale che l'acqua della brina possa fluire senza problemi all'interno della vaschetta di evaporazione. In caso di intasamento, pulire con un'astina, quindi sostituirla. Se si perde l'astina, è possibile averne una di ricambio contattando il rivenditore autorizzato. Non tentare di usare un ago o altri oggetti metallici taglienti al posto dell'astina di plastica in dotazione altrimenti si rischia di danneggiare il frigorifero. Surgelatore Lo sbrinamento è azionato automaticamente e l'acqua che se ne ricava scenderà nella vaschetta di evaporazione. Frigorifero Ripiani di vetro Sollevare leggermente il lato interno del ripiano e tiralo fuori. Cassetto del frigorifero Tirare lo scomparto verso di sé, sollevarne leggermente la parte anteriore e tirarlo fuori. Ripiano della porta, guarnizione di tenuta e ripiano delle bottiglie Sollevarli leggermente, quindi rimuoverli. Porta bottiglie Tirare fuori leggermente il ripiano. Sollevare la parte anteriore del porta bottiglie Scomparto frutta e verdura / scomparto freddo Cassetto della frutta e della verdura Tirare fuori il cassetto e sollevarne la parte anteriore per rimuovere i ganci posizionati davanti a destra e sinistra. Quindi spingere in basso i ganci destro e sinistro sul retro per rimuovere il cassetto. Piatto per il controllo dell'umidità Tirare verso di sè il cassetto delle verdure e il piatto con il controllo dell’ umidità. Per reinstallare il cassetto, premerlo fino a quando non si aggancia ai rampini posizionati su tutti e quattro gli angoli. Se il cassetto non si aggancia ad alcun rampino, non è possibile reinserire il cassetto perché esso andrà a colpire il piatto del controllo di umidità. NR-B30FX&FG1.indb 67NR-B30FX&FG1.indb 67 1/22/2009 12:56:48 PM1/22/2009 12:56:48 PM68 Guarnizione della porta Pulizia quotidiana Pulire le parti con un panno asciutto. Punti che si sporcano facilmente Quando si sporca, la guarnizione si danneggia facilmente ed è probabile una fuoriuscita di aria fredda. Ripiano delle bottiglie Se ci sono degli accumuli di sporco e liquido, pulire rimuovendoli subito. Parti che possono essere lavate con acqua Frigorifero ● Ripiani di vetro ● Ripiani della porta ● Ripiano delle bottiglie ● Contenitore chiuso ● Portauova ● Cassetto del frigorifero ● Astina Nota: Non utilizzare prodotti pulenti abrasivi, per es. bicarbonato di soda in quanto può danneggiare la plastica. Scomparto frutta e verdura / scomparto freddo ● Cassetto porta verdure ● Cassetto porta frutta ● Piatto per l'umidità Surgelatore ● Cassetti del surgelatore ● Cassetta porta ghiaccio ● Vaschetta del ghiaccio ● Coperchio della vaschetta del ghiaccio Istruzioni per la cura e la pulizia Surgelatore Tirare il cassetto verso di sé, sollevarne leggermente la parte anteriore e tirarlo fuori. Dopo aver rimosso il cassetto, è possibile conservare alimenti nello scomparto vuoto. Se è stato rimosso il cassetto del surgelatore, assicurarsi di non conservare cibo oltre questa linea. Rimozione e installazione dei ripiani (continua) A cadenza annuale, staccare la spina di alimentazione e rimuovere i ripiani per la pulizia. NR-B30FX&FG1.indb 68NR-B30FX&FG1.indb 68 1/22/2009 12:56:49 PM1/22/2009 12:56:49 PM69 ITALIANO Tenere il piedino regolabile Tenere la maniglia Rubinetto di scarico Controllo di manutenzione ● Il cavo dell'alimentazione è danneggiato? ● La spina di alimentazione si scalda? ● La spina di alimentazione è insertita completamente nella presa? Se il cavo di alimentazione o la spia luminosa LED risultano danneggiati, consultare un rivendiitore autorizzato. Non SOSTITUIRLI. Mancato utilizzo per un periodo di tempo prolungato Se l'apparecchio non verrà utilizzato per lungo tempo, staccare la spina di alimentazione, pulirlo come descritto in precedenza e lasciare la porta aperta per 2 ~ 3 giorni per permettere che l'interno si asciughi ed evitare la formazione di muffa o odori sgradevoli. Normalmente, non bisogna spegnere il frigorifero. Altrimenti, si potranno avere delle ripercussioni sulla durata dell’apparecchio. Prima di spostare o trasportare l'apparecchio 1 Rimuovere tutti gli alimentari, l'acqua e i cubetti di ghiaccio dall'interno dell'apparecchio. 2 Staccare la spina di alimentazione. 3 Sollevare il piedino regolabile. (Se il pavimento si può sgraffiare facilmente, sistemarvi una tavola protettiva.) 4 Tirare verso di sé il frigorifero. 5 Far scorrere l'acqua nella vaschetta di evaporazione nel seguente modo: ● Sistemare prima un contenitore che raccolga l'acqua di drenaggio e avvitare il rubinetto di drenaggio (nella parte bassa sul retro). ● Punzecchiare lo strato sottile sull'apertura usando un cacciavite o uno strumento simile e fare scorrere l'acqua nella vaschetta di evaporazione. (Per la seconda volta, rimuovere solamente il rubinetto di drenaggio). ● Quando l'acqua è stata fatta defluire completamente, assicurarsi di avvitare saldamente il rubinetto di drenaggio per prevenire fuoriuscite di acqua. (Parte bassa sul retro) Spostare e trasportare l'apparecchio Due o più persone devono trasportare l'apparecchio. 1 Avvitare fermamente il piedino regolabile. 2 Tenere il piedino regolabile e la maniglia. Nota: Non trasportare l’apparecchio tenendolo per la porta o in posizione orizzontale. Ciò può portare al malfunzionamento dell'apparecchio. Fissare con nastro adesivo AVVERTENZE ATTENZIONE Pulizia del display e del pannello dei comandi Il pannello di controllo è composto da materiale speciale. Per proteggere la superficie dai danni, non pulirlo con solventi chimici. Pulirlo invece con un panno asciutto o un panno morbido leggermente umido. Pulizia della superficie esterna dell'apparecchio Pulire la superficie esterna dell'apparecchio con un panno morbido leggermente imbevuto di acqua calda. Se non è possibile rimuovere delle macchie, applicare un detergente neutro per la pulizia di cucine, quindi rimuoverlo con un panno morbido leggermente imbevuto di acqua calda. Eliminare qualsiasi gocciolina d'acqua con un panno asciutto. Annotazioni sulla pulizia Non pulire qualsiasi parte dell'apparecchio con le seguenti sostanze: ● Detergente di pulizia alcalino o leggermente alcalino. Questo tipo di sostanze possono provocare spaccature delle parti di plastica. ● Polvere abrasiva, sapone in polvere, olio fossile, acqua calda, scopetta da cucina, acido, benzene, solventi, alcol, ecc. Queste sostanze possono danneggiare la verniciatura della superficie e le parti di plastica. Assicurarsi di eliminare qualsiasi macchia di olio edibile. Esso può spaccare le parti di plastica. NR-B30FX&FG1.indb 69NR-B30FX&FG1.indb 69 1/22/2009 12:56:49 PM1/22/2009 12:56:49 PM70 Se, dopo aver verificato le seguenti voci, l'apparecchio continua a non funzionare normalmente, staccare la spina di alimentazione e rivolgersi ad un rivenditore autorizzato. ● Il frigorifero emette un gorgoglio dopo aver arrestato il suo funzionamento. ● Si sente un suono subito dopo la chiusura o l'apertura della porta. ● Dopo l'apertura della porta, si sente il rumore del fluire del gas o dello scorrere dell’acqua. ● Quando il frigorifero inizia a funzionare, si sente un rumore tipo clic. ● Si sente il ronzio dell'attività di funzionamento.

● Il rumore è generato quando il refrigerante scorre indietro verso il compressore attraverso la conduttura. Ciò è normale. ● Il suono si sente quando la pressione interna del frigorifero è temporaneamente più bassa di quella esterna a causa dell'improvviso raffreddamento dell'aria interna del frigorifero. Ciò è normale. ● Il rumore si genera quando il refrigerante scorre nella conduttura. Ciò è normale. ● Il rumore si sente quando è in funzione la valvola a 3. Ciò è normale. ● Il rumore proviene dalla ventola di deodorizzazione, dopo aver attivato la modalità Hygiene Active. Ciò è normale. Il suono della rotazione del compressore è forte.

● Nella modalità Super Freeze, il rumore del funzionamento del compressore è più forte di quello in modalità normale. Ciò è normale in quanto il compressore gira ad alta velocità in modalità Super Freeze. ● La velocità del compressore aumenterà inoltre quando si inserisce un grande quantitativo di cibo in una sola volta o quando la temperatura ambiente è relativamente elevata. In questo caso, è normale sentire un rumore più forte proveniente dal compressore che gira. Rumori anormali durante il funzionamento

● Controllare se la superficie del pavimento è piatta e solida. ● Controllare se il retro del frigorifero è troppo vicino alla parete. ● Controllare se c'è qualcosa sul frigorifero. ● Il rumore è di solito più forte quando il frigorifero inizia a funzionare o si arresta. Ciò è normale. Il compressore gira per lungo tempo.

● Controllare se il frigorifero si trova in modalità Super Freeze. ● È normale che il compressore giri per lungo tempo se il frigorifero è usato per la prima volta. ● È normale che il compressore giri per lungo tempo se la temperatura ambiente è elevata in estate. ● Controllare se la porta è aperta frequentemente. ● Controllare se la porta non è chiusa fermamente. ● Controllare se un grande quantitativo di cibo è stato messo in un'unica volta all'interno dell'apparecchio per la funzione di raffreddamento o congelamento. Mancato raffreddamento

● Controllare se c'è mancanza di corrente. ● Controllare se la spina di alimentazione è inserita. ● Controllare se la tensione nominale è corretta (220V-240V) Scarso effetto raffreddante

● Controllare se la temperatura impostata è troppo alta. ● Controllare se il frigorifero è esposto alla luce diretta del sole o se nelle vicinanze c'è un forno a microonde o un altro apparecchio di riscaldamento. ● Controllare se è stato messo cibo caldo direttamente all'interno. ● Controllare se ci sono troppi alimenti conservati all’interno. ● Controllare se la porta è aperta troppo frequentemente. ● Controllare se siano stati rispettati i corretti spazi attorno al frigorifero. Scarso raffreddamento nel comparto frigorifero

● Controllare se il frigorifero si trova in modalità Holiday. ● In inverno o nei cambiamenti di stagione, la temperatura esterna si abbassa sensibilmente, avvicinandosi alla temperatura interna del frigorifero, così è possibile avere qualche volta la sensazione che il frigorifero non sia freddo al suo interno. Ciò è normale. Umidità condensata sulla superficie esterna o interna del frigorifero

● Ciò si verifica quando l'umidità nell'ambiente aumenta ed è normale. Pulire con un panno asciutto. FAQ (Domandi frequenti) NR-B30FX&FG1.indb 70NR-B30FX&FG1.indb 70 1/22/2009 12:56:50 PM1/22/2009 12:56:50 PM71 ITALIANO Umidità condensata nel cassetto delle verdure

● Per mantenere più a lungo la freschezza delle verdure, il frigorifero mantiene appositamente un alto tasso di umidità all'interno. ● Eliminare l′umidità che si forma sul fondo del cassetto delle verdure. Superficie del frigorifero che scotta

● Una raggiera di tubi è installata nel frigorifero per prevenire la condensazione di umidità. È normale sentire che la superficie è calda appena il frigorifero inizia a funzionare o durante l'estate. Consumo elettrico

● Il consumo di energia contrassegnato nei dati tecnici è conforme allo standard nazionale. È il valore calcolato quando il frigorifero funziona stabilmente per 24 ore senza che la porta sia aperta, a 25°C di temperatura ambiente e con il frigorifero controllato a 5°C, lo scomparto della frutta e della verdura/ lo scomparto del freddo controllati a 1°C e il surgelatore controllato a -18°C. Quando il frigorifero è riempito con troppo cibo, la temperatura ambiente è relativamente alta o la porta è aperta frequentemente, è normale che il consumo di corrente effettivo superi il valore nominale dei dati tecnici. Il cibo nel frigorifero diventa surgelato

● Controllare se la temperatura impostata del frigorifero è troppo bassa. ● Controllare se il cibo tocca la parete dietro. La temperatura impostata differisce da quella visualizzata sul display.

● Controllare se il frigorifero si trova in modalità Super Freeze. ● Controllare se sia stato messo cibo caldo all'interno del frigorifero. È difficile aprire la porta del surgelatore perché la pressione dell'aria cambia dopo l'apertura e la chiusura della porta.

● La porta del comparto del surgelatore può essere aperta con facilità dopo un po'. La spia luminosa LED non è illuminata.
