• ● Check the refrigerator isn’t in Holiday mode. ● Is the refrigerator switched on? NR-B30FX&FG1.indb 15NR-B30FX&FG1.indb 15 1/22/2009 12:56:15 PM1/22/2009 12:56:15 PM16 Hinweise zur Entsorgung p. 16
• Sicherheitshinweise p. 17
• ~ 18 Montage p. 19
• Schematische Ansicht p. 20

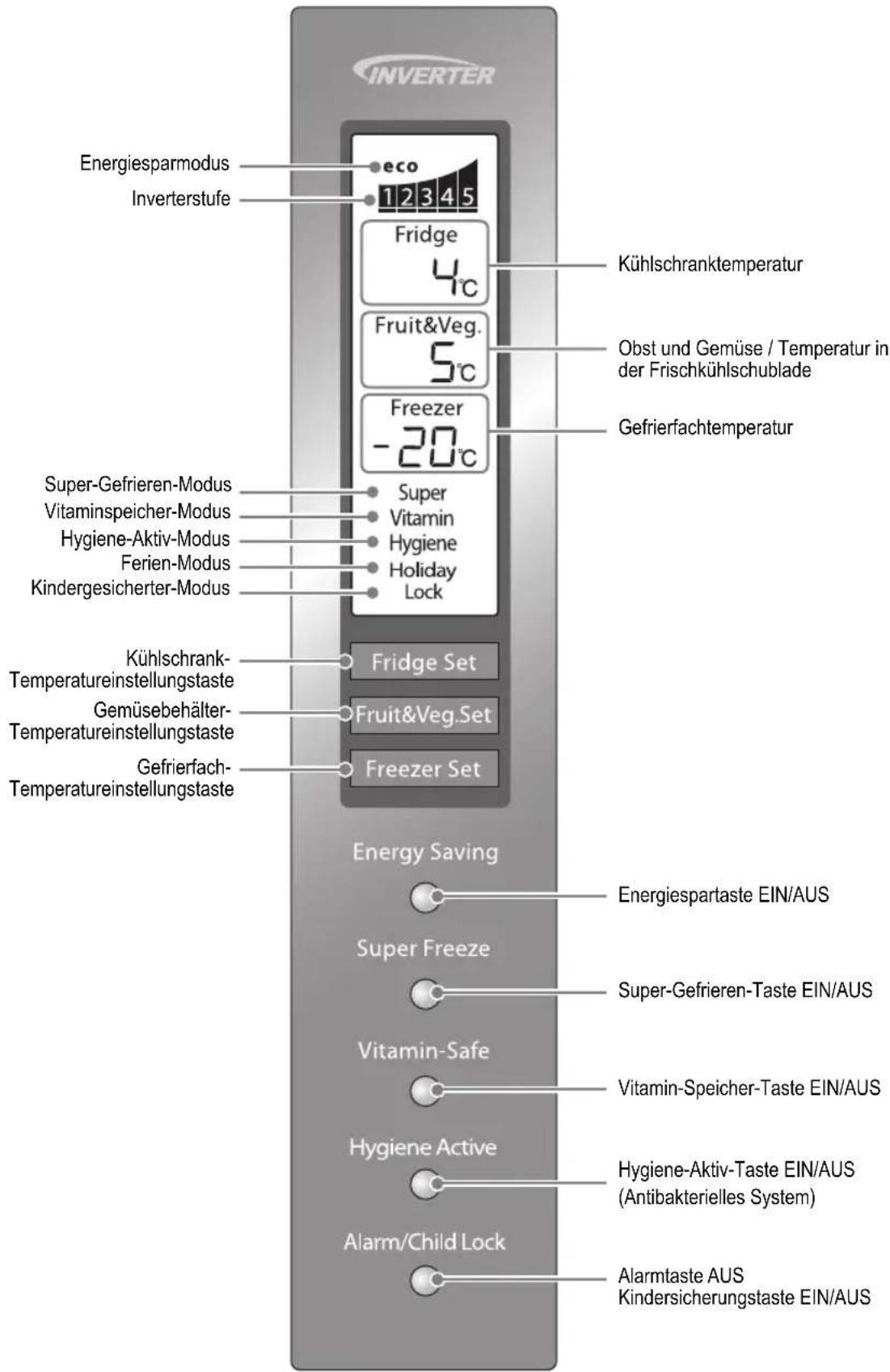

• Display und Bedienfeld p. 21
• Gerät einschalten p. 22
• ~ 23 Ausstattungen und Funktionen p. 23

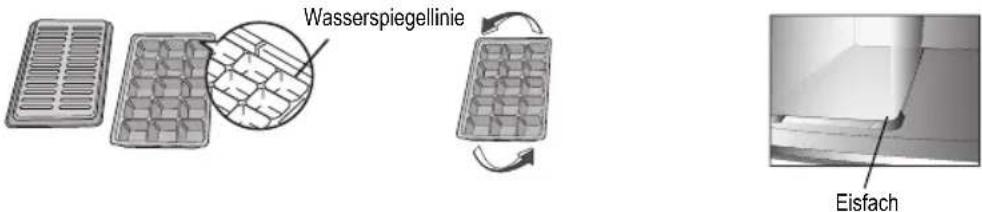

• ~ 24 Herstellung von Eiswürfeln p. 24
• Automatisches Abtauen p. 25
• Entfernen und Anbringen von Ablagen p. 25
• ~ 26 Pflege- und Reinigungshinweise p. 26

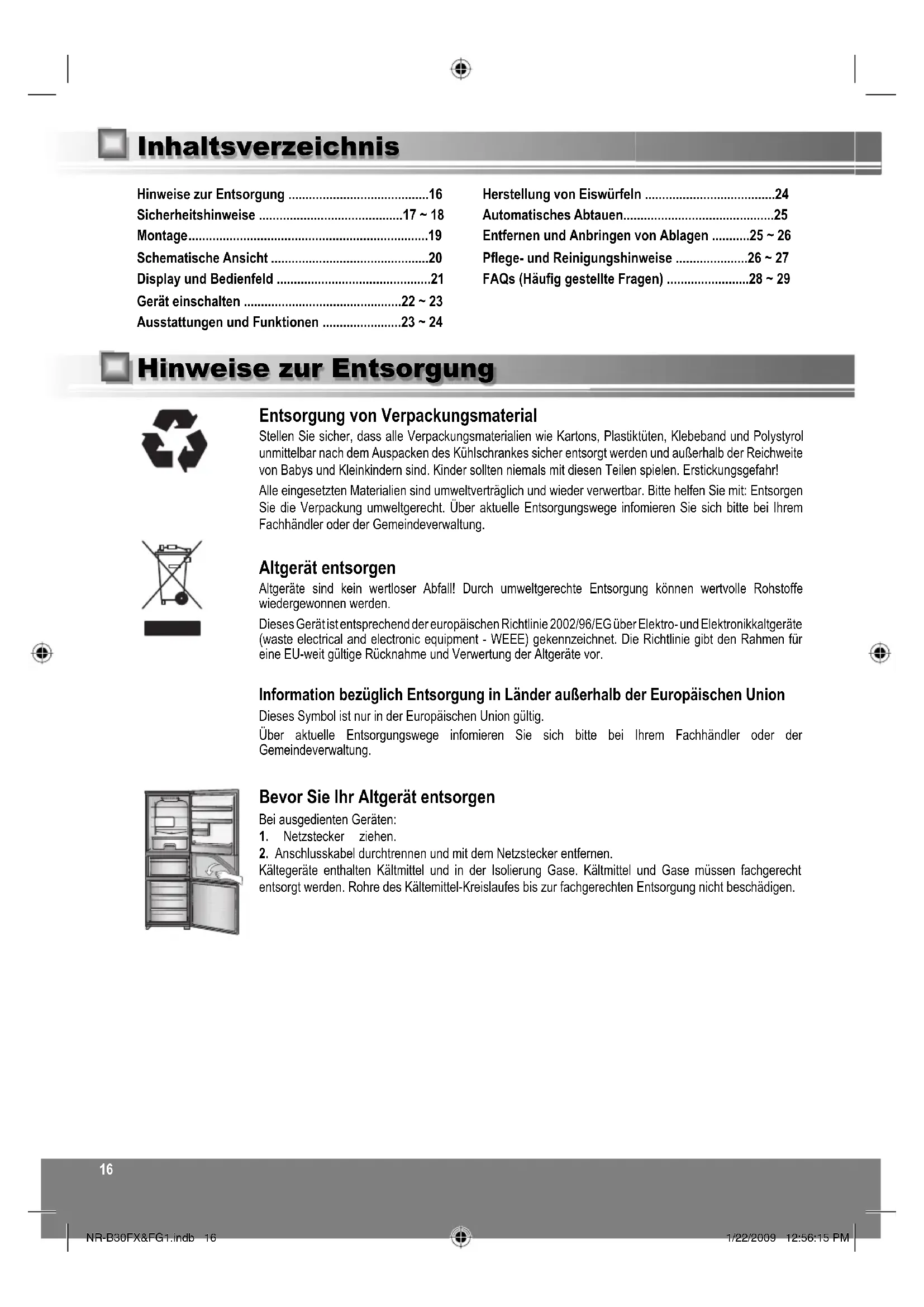

• ~ 27 FAQs (Häufig gestellte Fragen) ~ 29 Inhaltsverzeichnis Hinweise zur Entsorgung Entsorgung von Verpackungsmaterial Stellen Sie sicher, dass alle Verpackungsmaterialien wie Kartons, Plastiktüten, Klebeband und Polystyrol unmittelbar nach dem Auspacken des Kühlschrankes sicher entsorgt werden und außerhalb der Reichweite von Babys und Kleinkindern sind. Kinder sollten niemals mit diesen Teilen spielen. Erstickungsgefahr! Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege infomieren Sie sich bitte bei Ihrem Fachhändler oder der Gemeindeverwaltung. Altgerät entsorgen Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikkaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Information bezüglich Entsorgung in Länder außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig. Über aktuelle Entsorgungswege infomieren Sie sich bitte bei Ihrem Fachhändler oder der Gemeindeverwaltung. Bevor Sie Ihr Altgerät entsorgen Bei ausgedienten Geräten: p. 28

1. Netzstecker ziehen.

2. Anschlusskabel durchtrennen und mit dem Netzstecker entfernen.

Kältegeräte enthalten Kältmittel und in der Isolierung Gase. Kältmittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen. NR-B30FX&FG1.indb 16NR-B30FX&FG1.indb 16 1/22/2009 12:56:15 PM1/22/2009 12:56:15 PM17 DEUTSCH VORSICHT Weist auf schwere Verletzungs- und Lebensgefahr hin Dieses Gerät ist nicht geeignet für Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Unerfahrenheit oder Unkenntnis, ausgenommen dass sie dieses Gerät mit Aufsicht oder Anweisung einer verantwortlichen Person für ihre Sicherheit nutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Stecken Sie nicht mehrere Geräte in die gleiche Steckdose ein. Das kann zu Überhitzungs- und Brandgefahr führen.• Drücken, knoten oder biegen Sie nicht das Anschlusskabel in irgendeiner Form oder stellen Sie schwere Gegenstände darauf. Dies kann zu Brand oder elektrischen Schlag führen. Wenn das Anschlusskabel beschädigt ist, wenden Sie sich bitte an einem autorisierten Servicehändler.

Schalten Sie den Kühlschrank nicht durch ziehen am Anschlusskabel aus. Das Anschlusskabel kann hierdurch beschädigt werden. Halten Sie den Stecker immer fest und ziehen Sie ihn gerade aus der Steckdose.

Stellen Sie keine Wasserbehälter auf den Kühlschrank. Verschüttetes Wasser kann zu Schäden an der Isolierung der elektrischen Komponenten und Leckstrom, Brand oder Stromschlag führen. Lagern Sie keine Produkte mit brennbaren Treibgasen (z.B. Spraydosen) und keine explosiven Stoffe im Kühlschrank. Es besteht Explosions- oder Brandgefahr. Spritzen Sie Wasser nicht direkt auf oder in den Kühlschrank. Es besteht Brand- oder Stromschlaggefahr.

Sie müssen den Kühlschrank an eine geerdete Schutzkontakt-Steckdose anschließen, um die Möglichkeit eines elektrischen Schlages zu vermeiden. Der Kühlschrank muss direkt an die eigene Steckdose, mit gleicher Nennspannung wie im Typenschild angezeigt, angeschlossen werden. Benutzen Sie keine Verlängerungskabel oder Zwischenstecker. Stellen Sie sicher, dass der Netzstecker oder das Anschlusskabel nicht gequetscht oder beschädigt sind. Beschädigte Netzstecker und Kabel können zu Kurzschluss, Brand und/oder elektrischem Schlag führen. Wenn das gelieferte Anschlusskabel beschädigt ist, müssen Sie es vom Hersteller oder Servicehändler ersetzen lassen, um Gefahr zu vermeiden. Entfernen Sie Fremdkörper oder Staub von den Steckkontakten Staubansammlung auf den Steckkontakten kann zu fehlender Isolierung durch Feuchtigkeit und Brände führen. Entfernen Sie das Anschlusskabel aus der Steckdose und reinigen Sie es mit einem trockenen Tuch. Benutzen Sie nie ein nasses oder feuchtiges Tuch. Stecken Sie den Netzstecker in die Schutzkontakt-Steckdose. Ein locker eingesteckter Netzstecker kann wegen Überhitzung oder aufgrund eines elektrischen Schlages zu Brand führen.

Der Kühlschrank muss richtig installiert werden und sich an einem gut belüfteten Raum befinden. Je mehr Kühlmittel vorhanden ist, desto größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen. Pro 8g Kühlflüssigkeit werden mindestens 1m³ Platz benötigt. Der Kühlmittelbetrag im Gerät ist auf dem Typenschild im Inneren des Gerätes angegeben. Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen. Das im Kühlschrank eingesetzte Külmittel (R600a) und die Gase im Dämmstoff (Cyclopentan) sind brennbar und erfordern spezielle Entsorgungsverfahren. Stellen Sie sicher, dass keine der Rohre an der Rückwand des Gerätes beschädigt sind vor der Entsorgung. Kühlmittel- oder Gasleckage können Brand verursachen. Beschädigen Sie nicht den Kühlmittelkreislauf.

Fassen Sie den Stecker nicht mit nassen Händen an. Sie können einen elektrischen Schlag erleiden.• Vor der Reinigung und Pflege des Kühlschrankes bitte den Stecker aus der Steckdose ziehen. Es besteht die Gefahr eines elektrischen Schlages. Bei Feststellung von Brandgeruch oder Rauch im Kühlschrank ziehen Sie sofort den Netzstecker und wenden Sie sich bitte an einen autorisierten Servicehändler. Es besteht Brandgefahr.

Sicherheitshinweise Erklärung der verwendeten Symbolen Weist auf eine verbotene Handlung hin Nicht anfassen Folgeanweisung Netzstecker von der Steckdose entfernen Nicht demontieren Erdungsleitung wird benötigt, um einen elektrischen Schlag zu vermeiden NR-B30FX&FG1.indb 17NR-B30FX&FG1.indb 17 1/22/2009 12:56:16 PM1/22/2009 12:56:16 PM18 Stellen Sie das Gerät nicht an einem feuchten Ort auf oder wo es mit Wasser in Kontakt kommen kann.Verschlechterte Isolierung von elektrischen Teilen kann zu einem elektrischen Schlag oder Brand führen.•Bewahren Sie keine brennbaren Stoffe im Kühlschrank auf.Brennbare Stoffe wie Benzin, Lösungsmittel, Alkohol, Ether und LPG-Ölgas können zu Explosionen führen.•Bewahren Sie keine Arzneimittel oder temperaturempfindliche Produkte im Kühlschrank auf.Produkte, die strenge Temperaturkontrolle erfordern, dürfen nicht im Kühlschrank aufbewahrt werden.•Verbieten Sie Kindern auf die Tür des Kühlschrankes zu steigen oder sich daran zu hängen.Sie können den Kühlschrank beschädigen und sich selbst ernsthaft verletzen.•Es besteht Explosions- oder Brandgefahr.•Bewahren oder benutzen Sie weder Benzin noch sonstige brennbare Dämpfe und Flüssigkeiten in der Nähe dieses Gerätes.Es besteht Explosions- oder Brandgefahr.•Stellen Sie keine Gegenstände, die während der Benutzung aufheitzen können, wie Mikrowellen oder Stromversorger, auf den Kühlschrank.Die Kühlschrankoberfläche kann beschädigt werden.•Benutzen Sie keine scharfkantigen Gegenstände um Frost oder Eis zu entfernen.Die Kältemittelrohre können beschädigt werden. Dies kann zu Kühlmittelleckage, Brandgefahr und Augenreizungen führen. Verwenden Sie keine mechanischen Vorrichtungen oder andere Mittel zur Beschleunigung des Abtauprozesses, außer die vom Hersteller empfohlenen.Dies kann zu einer Beschädigung des Kühlschrankinnenraumes oder zu Explosionsgefahr führen.•Nie elektrische Geräte innerhalb des Gerätes verwenden (z.B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr !Versuchen Sie nicht selber den Kühlschrank auszubauen, zu reparieren oder umzubauen.Sie können sich verletzen, verbrennen oder einen elektrischen Schlag erleiden. Außerdem kann es zu Funktionsstörungen im Kühlschrank führen. Sollte eine Reparatur in Ihrem Kühlschrank erforderlich sein, wenden Sie sich bitte an einen autorisierten Servicehändler.

ACHTUNG Verletzungsgefahr oder Sachschaden möglich Legen Sie nicht Ihre Hände oder Füße unter die Kühlschrankunterfläche.Beim Gefrieren des Inhaltes kann die Flasche platzen und zu Personenschaden führen.•Wenn der Kühlschrank geöffnet wird, achten Sie beim Halten der Tür darauf, diese nicht an den „Knickpunktbereichen“ anzufassen. Bitte achten Sie auf den Spalt zwischen den Türen.Es besteht Verletzungsgefahr.• Vermeiden Sie es, während eines Stromausfalls den Kühlschrank häufig zu öffnen bzw. mit neuen Lebensmitteln zu beladen.Dies könnte zu einem Temperaturanstieg und zum Verderben der Lebensmittel im Kühlschrank führen. Nach dem Abschalten warten Sie 10 Minuten oder länger bevor Sie den Stecker wieder anschließen.Es kann zum Betriebsausfall des Kompressors führen.•Fassen Sie nicht mit nassen Händen die Innenwände des Gefrierfaches oder Produkte, die im Gefrierfach gelagert sind, an.Es besteht Erfrierungsgefahr.•Wenn der Kühlschrank nicht verwendet wird, ziehen Sie den Netzstecker.Es besteht Brandgefahr, wenn die Isolierung des Anschlusskabels beschädigt ist.• Sicherheitshinweise (Fortsetzung) Möglicher Knickpunkt NR-B30FX&FG1.indb 18NR-B30FX&FG1.indb 18 1/22/2009 12:56:16 PM1/22/2009 12:56:16 PM19 DEUTSCH Dieser Abschnitt erklärt, wie Sie Ihr Gerät für Lärm-und Energiereduzierung und einen effizienten Betrieb aufstellen sollen. Auspacken Ihres Gerätes Entfernen Sie jegliche Verpackungsmaterialien wie Schaumabdeckungen und Klebebänder, die das Gerätezubehör innen und außen schützen, vom Gerät. Die richtige Platzauswahl Lüftung Die Luft an der Rückwand des Geräts erwärmt sich. Die erwärmte Luft muss ungehindert abziehen können. Daher sollte das Gerät in einem gut gelüfteten, trockenen Raum mit ausreichend Freiraum (siehe Abb. 1) stehen. Vergrößern Sie den Abstand, wenn eine Vibration zu hören ist. Temperatur Der Energieverbrauch und die effiziente Leistung des Gerätes wird durch die Umgebungstemperatur beeinflußt. Das Gerät sollte also ● nicht in direkter Sonneneinstrahlung stehen; ● nicht neben Heizungen, Herd oder anderen Wärmequellen stehen; ● nur dort stehen, wo die Umgebungstemperatur der Klimaeinstufung entspricht, für welche das Gerät bestimmt ist. Bitte schauen Sie hierfür in den Spezifikationsabschnitt für die Klimaeinstufung Ihres Gerätes. Nivellierung Stellen Sie das Gerät auf einen ebenen Boden. Bei unebenem Boden verstellen Sie bitte die forderen Füße, siehe Abbildung 2. Dadurch werden Vibrationen und störende Geräusche verhindert. Wenn das Gerät auf einem Teppich oder einen Vinylboden gestellt wird, legen Sie zuerst eine feste Platte auf den Teppich oder Boden. Dies verhindert Farbveränderung aufgrund von Aufheizung. Kühlschranktür Der Türanschlag kann von der rechten auf die linke Seite gewechselt werden, so dass die Tür sich in die entgegengesetzte Richtung öffnet. Versuchen Sie jedoch nicht selber diese Änderung durchzuführen. Lassen Sie es durch einen qualifizierten Techniker durchführen. Reinigung Nach der Montage reinigen Sie das Gerät mit warmen Wasser. Anschluß Sie dürfen den Netzstecker gleich nach der Montage anschließen. Raumtemperatur Die Klimaklasse finden Sie auf dem Typenschild auf der linken Seite des Kühlschrankes. Sie gibt die Umgebungstemperaturen an, bei denen das Gerät betrieben werden kann. Klimaklasse Zulässige Umgebungstemperatur Temperatur

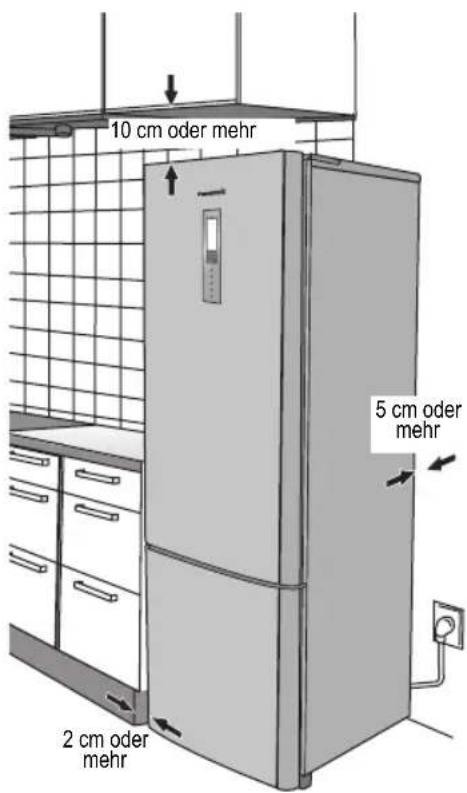

(tropische) +18°C zu 43°C 10 cm oder mehr 5 cm oder mehr 2 cm oder mehr Abbildung

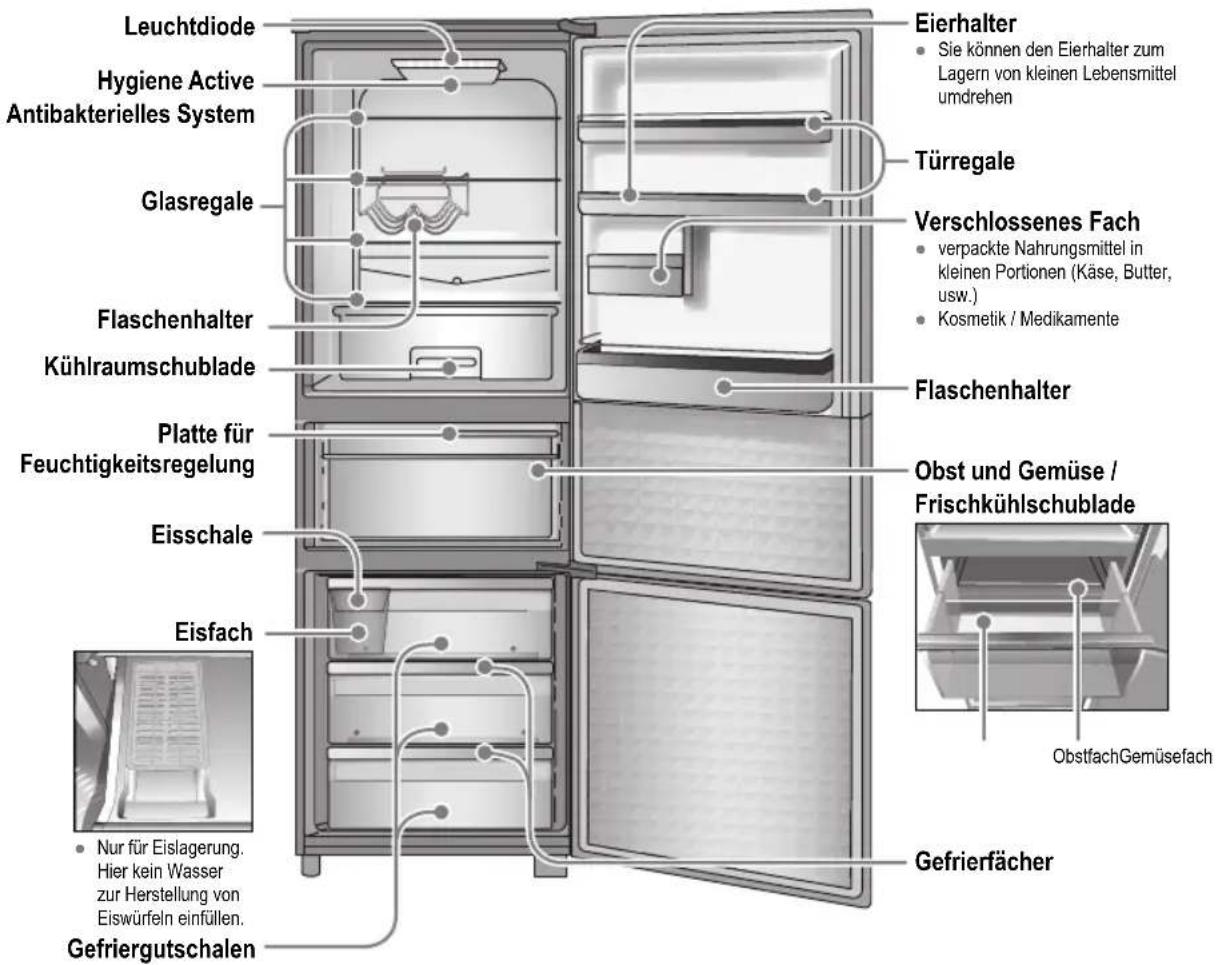

Abbildung 2 Montage NR-B30FX&FG1.indb 19NR-B30FX&FG1.indb 19 1/22/2009 12:56:17 PM1/22/2009 12:56:17 PM20 Leuchtdiode Hygiene Active Antibakterielles System Glasregale Kühlraumschublade Eisschale Eisfach Gefriergutschalen Eierhalter ● Sie können den Eierhalter zum Lagern von kleinen Lebensmittel umdrehen Türregale Verschlossenes Fach ● verpackte Nahrungsmittel in kleinen Portionen (Käse, Butter, usw.) ● Kosmetik / Medikamente Flaschenhalter Obst und Gemüse / Frischkühlschublade ObstfachGemüsefach Gekochte Speisen, Getränke, Eier, Kuchen, Milchprodukte Obst, frisches Gemüse, Fleisch, Fisch, Saucen Gefrierfleisch Geflügel, Fisch, Eiscreme Gefrierfächer ● Nur für Eislagerung. Hier kein Wasser zur Herstellung von Eiswürfeln einfüllen. Die nachstehende Abbildung kann unterschiedlich von Ihrem aktuellen Kühlschrank sein. Schematische Ansicht Kühlraumfach Obst und Gemüse / Frischkühlschublade Gefrierfach Platte für Feuchtigkeitsregelung Flaschenhalter NR-B30FX&FG1.indb 20NR-B30FX&FG1.indb 20 1/22/2009 12:56:17 PM1/22/2009 12:56:17 PM21 DEUTSCH Energiesparmodus Inverterstufe Kühlschranktemperatur Obst und Gemüse / Temperatur in der Frischkühlschublade Gefrierfachtemperatur Super-Gefrieren-Modus Vitaminspeicher-Modus Hygiene-Aktiv-Modus Ferien-Modus Kindergesicherter-Modus Kühlschrank- Temperatureinstellungstaste Gemüsebehälter- Temperatureinstellungstaste Gefrierfach- Temperatureinstellungstaste Energiespartaste EIN/AUS Super-Gefrieren-Taste EIN/AUS Vitamin-Speicher-Taste EIN/AUS Hygiene-Aktiv-Taste EIN/AUS (Antibakterielles System) Alarmtaste AUS Kindersicherungstaste EIN/AUS Display und Bedienfeld NR-B30FX&FG1.indb 21NR-B30FX&FG1.indb 21 1/22/2009 12:56:18 PM1/22/2009 12:56:18 PM22 Einschalten des Gerätes Abbildung 3 Sie dürfen den Netzstecker gleich nach der Montage anschließen. Beim Anschalten leuchtet der Displayhintergrund. Nach ungefähr 5 Sekunden werden die Anfangstemperaturen des Kühlschrankes, der Obst und Gemüse / Frischkühlschublade und des Gefrierfaches als

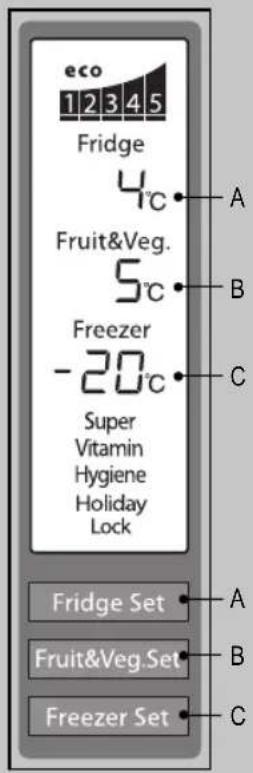

blinkend angezeigt (Abbildung 3). ● Dies ist nicht die wirkliche Temperatur. Da das Gerät gerade angeschaltet wurde, wurden der Kühlschrank, die Obst und Gemüse / Frischkühlschublade und das Gefrierfach noch nicht gekühlt.

Wenn jedes Fach die gewünschte Temperatur erreicht hat, hört die Temperaturanzeige im Display auf zu blinken und die wirkliche Temperatur wird angezeigt. Das kann ungefähr 3 bis 4 Stunden dauern, wenn die Umgebungstemperatur ungefähr 32°C beträgt, keine Lebensmittel eingelagert werden, die Tür geschlossen ist und das Gerät ordnungsgemäß betrieben wird. Hinweis: Wenn die Umgebungstemperatur im Sommer höher ist, dauert jedes Fach länger um seine wirkliche Temperatur zu erreichen. Auswahl der Temperatur

(A) Temperatureinstellungen für den Kühlschrank Voreingestellte Temperatur: 4°C Einstellbereich: 7°C ~ 1°C Für Temperaturwechsel: 1 Drücken Sie einmal. 2 Während des Blinkens, drücken Sie bis die gewünschte Temperatur angezeigt wird. 3 Nach fünf Sekunden, schaltet das Display zur effektiven Temperatur um. Das Gerät wird dann bis zur Anpassung der neu gewünschten Temperatur laufen. (B) Temperatureinstellungen für die Frischkühlschublade (Obst und Gemüse) Voreingestellte Temperatur: 5°C Einstellbereich: 5°C ~ 0°C Für Temperaturwechsel: 1 Drücken Sie einmal. 2 Während des Blinkens, drücken Sie bis die gewünschte Temperatur angezeigt wird. 3 Nach fünf Sekunden, schaltet das Display zur effektiven Temperatur um. Das Gerät wird dann bis zur Anpassung der neu gewünschten Temperatur laufen. (C) Temperatureinstellungen für das Gefrierfach Voreingestellte Temperatur: -20°C Einstellbereich: -17°C ~ -25°C Für Temperaturwechsel: 1 Drücken Sie einmal. 2 Während des Blinkens, drücken Sie bis die gewünschte Temperatur angezeigt wird. 3 Nach fünf Sekunden, schaltet das Display zur effektiven Temperatur um. Das Gerät wird dann bis zur Anpassung der neu gewünschten Temperatur laufen. Gerät einschalten NR-B30FX&FG1.indb 22NR-B30FX&FG1.indb 22 1/22/2009 12:56:19 PM1/22/2009 12:56:19 PM23 DEUTSCH Ausstattungen und Funktionen Inverterstufen Der Kompressor stoppt.

Der Kompressor läuft mit der niedrigsten Geschwindigkeit.

Der Kompressor läuft mit niedrigen Geschwindigkeit. Der Kompressor läuft mit mittleren Geschwindigkeit. Der Kompressor läuft mit hohen Geschwindigkeit. Der Kompressor läuft mit der höchsten Geschwindigkeit. Super-Gefrieren Die Super-Gefrieren-Funktion fördert das schnelle Einfrieren von frischen Lebensmitteln und stellt Eiswürfel her.

Für die Inbetriebnahme: Drücken Sie die Super-Gefrieren-Taste. „Super“- Anzeige leuchtet auf. Im Super-Gefrieren-Modus

läuft der Kompressor fortlaufend,

Die Temperatur im Gefrierfach kann sehr niedrig werden, so dass die angezeigte Temperatur im Display von der eingestellten abweicht.

der Kühlschrank kann während eines langen Zeitraumes laufen oder gelegentlich anhalten, aber seine Temperatur wird nach wie vor durch die Einstelltemperatur kontrolliert.

Für die Außerbetriebnahme: Wenn die Temperatur des Gefrierfaches sehr niedrig fällt, können Sie den Super-Gefrier-Modus durch drücken der Super-Gefrieren-Taste abbrechen. „Super“- Anzeige leuchtet auf. Hinweis: Wenn Sie den Super-Gefrieren-Modus nicht abgeschaltet haben, wird das Gerät automatisch den Modus nach 50 Stunden abbrechen. Ferien Ferien-Modus wird benutzt, wenn Sie das Kühlfach während einem langen Zeitraum außer Betrieb stellen wollen, z.B. wärend den Ferien. Bevor Sie diesen Modus einschalten, leeren Sie den Kühlschrank, reinigen Sie ihn und schließen Sie die Tür. ³ Für die Inbetriebnahme: Drücken und halten Sie die Kühlschrankeinstellungstaste für 3 Sekunden. Die „Fridge“- Temperatur wird nicht angezeigt wenn die „Holiday“ -Anzeige aufleuchtet. Die Leuchtdiode leuchtet nicht auf während des Ferien-Modus. ³ Für die Außerbetriebnahme: Drücken und halten Sie die Kühlschrankeinstellungstaste für 3 Sekunden gedrückt. Die „Fridge“- Temperatur wird nicht angezeigt, wenn die „Holiday” -Anzeige abschaltet. Hinweis: Aus hygienischen Gründen wird der Kühlschrank während des Ferien-Modus’ eine Temperatur unter 14°C halten. Energiesparmodus Verwenden Sie diesen Modus um den Stromverbrauch bei geringer Nutzung des Kühlschranks zu reduzieren, z. B. in bei Nacht oder in der Winterzeit. ³ Für die Inbetriebnahme: Drücken Sie die Energieeinsparungstaste. „eco“- Anzeige leuchtet auf. ³ Für die Außerbetriebnahme: Drücken Sie die Energieeinsparungstaste. „eco“- Anzeige schaltet ab. Hinweis: Sie können den Super-Gefrier-Modus nicht einstellen, wenn dieser Modus eingestellt ist. Tipps für die richtige Temperatur- einstellung

Wenn der Kühlschrank lange unter 1°C in Betrieb ist, können die Lebensmittel gefrieren.

Die Temperatur im Schubladenfach des Kühlschrankes ändert sich automatisch, gemäß der Temperatureinstellungen des Kühlschrankes.

Wenn die Temperatur in der Obst und Gemüse / Frischkühlschublade zwischen 5°C ~ 2°C eingestellt ist, eignet sich dieses Fach für die Lagerung von Gemüse und Obst. Lagern Sie Gemüse im Gemüsefach und Obst im Obstfach. ● Wenn die Temperatur in der Obst und Gemüse / Frischkühlschublade zwischen 1°C ~ 0°C eingestellt ist, eignet sich dieses Fach für die Lagerung von gefrorenen Lebensmitteln (Fleisch, Fisch, vorgekochte Speisen). Hinweis: Einige Lebensmittel können teilweise gefrieren, da Temperaturen unter 0°C auftreten können. Deswegen sollten Gemüse, Obst und kälteempfindliche Lebensmittel nicht in diesem Temperaturbereich eingelagert werden.

Die Temperatur im Inneren des Kühlschrankes ändert sich zusammen mit der Umgebungstemperatur, dem eingestellten Status, Anwendungsbedingungen und der Lebensmittelmenge.

Die reale Temperatur kann leicht abweichen von der angezeigten Temperatur, aufgrund der verschiedenen Testmethoden und -werkzeuge.

Die reale Temperatur des Gefrierfachs kann von der angezeigten Temperatur im Super-Gefrieren- Modus abweichen, die effektiv getestete Temperatur des Gefrierfaches kann unterschiedlich von der angezeigten Temperatur sein.

Dieser Kühlschrank kontrolliert die innere Temperatur durch einen Mikrorechner-Prozessor. Wenn die Umgebungstemperatur sich ändert, der Kompressor läuft oder angehalten wird und wenn die Tür geöffnet / geschlossen ist, schwankt die Temperatur. Dies hat zur Folge, dass die angezeigte Temperatur leicht von der eingestellten Temperatur abweicht. NR-B30FX&FG1.indb 23NR-B30FX&FG1.indb 23 1/22/2009 12:56:19 PM1/22/2009 12:56:19 PM24 Hygiene-Aktiv- Modus Dieser Modus betreibt die antibakterielle Hygiene-Aktiv-Funktion. ³ Für die Inbetriebnahme: Drücken Sie die Hygiene-Aktiv-Taste. Die „Hygiene“ Anzeige leuchtet zur Inbetriebnahme auf. ³ Für die Deaktivierung: Drücken Sie die Hygiene-Aktiv-Taste. Die „Hygiene“ Anzeige leuchtet zur Deaktivierung. Tipps für die Verwendung:

Nach dem Drücken der Hygiene-Aktiv-Taste können Sie ein Betriebsgeräusch des Lüfters im Kühlschrank hören. Wenn Sie die Kühlschranktür öffnen wenn die Hygiene Active Funktion aktiv ist, hält der Lüfter sofort an. ● Bevor Sie die Lebensmittel mit starkem Geruch einlagern, legen Sie die Lebensmittel in einem verschlossenen Behälter oder verpacken Sie sie in Plastikfolie, auch wenn es nur für einen kurzen Zeitraum ist. Andernfalls kann der Geruch nicht abgeschafft werden, auch mit der Hygiene Active Funktion. ● Versuchen Sie nicht, die Tür zu öffnen während der Lüfter in Betrieb ist. Vitamin-Speicher Die Frischkühlen-Funktion für Obst und Gemüse, die durch die blauen und grünen Diodenlampen aktiviert werden, ermöglicht die Bewahrung von Vitamin C. ³ Für die Inbetriebnahme: Drücken Sie die Vitaminspeichertaste. „Vitamin“ - Anzeige leuchtet auf und die blaue und grüne Leuchtdiode blinken gleichzeitig. ³ Für die Deaktivierung: Drücken Sie die Vitaminspeichertaste. „Vitamin“- Anzeige schaltet ab. Alarm Aus Die Summerfunktionen weisen Sie darauf hin, dass die Kühl-oder Gefrierschrankktür nicht geschlossen ist, oder dass die Temperatur des Kühl-oder Gefrierschrankes zu hoch ist. Öffnungszeitraum der Tür Summer Nach 1 Minuten Piep piep Nach 3 Minuten Piep piep, piep piep Nach 5 Minuten Kontinuierliches Piepen Temperatur ist zu hoch Kontinuierliches Piepen

Für die Inbetriebnahme: Drücken Sie die Alarm-/Kindersicherungstaste. Summer stoppt. Hinweis: Wenn die Summerfunktion beginnt, fangen die angezeigte Temperaturen an zu blinken. Kindersicherung Benutzen Sie diese Funktion zur Sicherung aller Tasten ohne Alarm-Aus-Funktion ³ Für die Inbetriebnahme: Drücken und halten Sie die Alarm-/Kindergesicherungstaste für 3 Sekunden. „Child Lock“ - Anzeige leuchtet auf und alle Tasten werden gesichert. ³ Für die Außerbetriebnahme: Drücken und halten Sie die Alarm-/Kindergesicherungstaste während 3 Sekunden. „Child Lock“ - Anzeige schaltet ab und die Sicherung wird gelöst. Wasserspiegellinie Herstellung von Eiswürfeln Öffnen Sie das Gefrierfach, ziehen Sie das obere Fach und nehmen Sie die Eisschale heraus. Öffnen Sie den Eisschalendeckel und füllen Sie die Eisschale bis zur Wasserspiegellinie mit Wasser. Danach schließen Sie den Deckel und stellen Sie die Eisschale wieder in das Fach. Wenn die Eiswürfel fertig sind, ziehen Sie das obere Fach und nehmen Sie die Eisschale heraus. Öffnen Sie den Deckel und knicken Sie leicht die Eisschale, indem Sie die beiden Seiten halten, die Eiswürfel fallen in die Eisschale. Dann stellen Sie das Eisfach wieder zurück. Eisfach

Ausstattungen und Funktionen (Fortsetzung) NR-B30FX&FG1.indb 24NR-B30FX&FG1.indb 24 1/22/2009 12:56:20 PM1/22/2009 12:56:20 PM25 DEUTSCH Automatisches Abtauen Entfernen und Anbringen von Ablagen Kühlschrank Abflussloch Stift Der Kühlschrank hat eine automatische Aubtaufunktion. Das abgetaute Eiswasser fließt in den Verdunstungskessel auf der Rückseite des Kühlschrankes durch das Abflussloch und verdunstet durch die Wärme die erzeugt wird, wenn der Kompressor läuft. Es ist normal, Frost und Wassertropfen an der Rückwand des Kühlschrankes zu finden, die durch Kühlung und automatisches Abtauen auftreten können. Stellen Sie sicher, dass das Abflussloch nicht verstopft ist, so dass das Frostwasser problemlos in den Verdunstungskessel fließen kann. Bei Verstopfung, reinigen Sie es mit einem Stift und ersetzen Sie diesen nachfolgend. Wenn Sie Ihren Stift verlieren, wenden Sie sich bitte an einem autorisierten Servicehändler für die Ersetzung. Verwenden Sie keine Nadel oder andere scharfe Metallgegenstände, anstelle des gelieferten Kunstoffstiftes, ansonsten können Sie den Kühlschrank beschädigen. Gefrierfach Das Abtauen wird automatisch betätigt und das Frostwasser fließt bis zum Verdunstungskessel. Kühlschrank Glasregale Heben Sie die innere Seite des Regales und ziehen Sie es heraus. Kühlschrankfach Ziehen Sie das Fach zu sich, heben Sie leicht die vordere Seite und ziehen Sie es heraus. Türregal, verschlossener Behälter und Flaschenhalter Heben Sie es leicht an und dann ziehen Sie es heraus. Flaschenhalter Ziehen Sie das Regal ein bisschen heraus. Heben Sie die vordere Seite des Flaschenhalters Heben Sie die Rückseite des Flaschenhalters an, um die hinteren Haken zu lösen. Danach ziehen Sie den Flaschenhalter heraus. Obst und Gemüse / Frischkühlschublade Obst- und Gemüsefach Ziehen Sie das Fach heraus und heben Sie die Frontseite um die linken und rechten Fronthaken zu entfernen. Danach ziehen Sie die hinteren linken und rechten Haken nach unten, um die Schublade herauszuheben. Platte für Feuchtigkeitsregelung Ziehen das Gemüsefach zu sich heraus und ziehen Sie die Platte mit der Feuchtigkeitsregelung zu sich. Um das Fach erneut einzusetzen, drücken Sie das Fach bis es wieder in die Haken auf allen vier Seiten einrückt. Falls das Fach nicht in die Haken einrückt, dürfen Sie das Fach nicht einfach reinschieben, weil dies die Platte mit Feuchtigkeitsregelung beschädigt. NR-B30FX&FG1.indb 25NR-B30FX&FG1.indb 25 1/22/2009 12:56:21 PM1/22/2009 12:56:21 PM26 Türdichtungsöffnung Tägliches Reinigen Reinigen Sie die Teile mit einem trockenen Tuch. Orte, die leicht verschmutzt werden Bei Verschmutzung kann die Dichtung leicht beschädigt werden und die Kaltluft kann entweichen. Flaschenhalter Bei der Ansammlung von Schmutz und Flüssigkeiten reinigen Sie diese sofort. Teile die mit Wasser gereinigt werden können Kühlschrank ● Glasregale ● Türregale ● Flaschenhalter ● Verschlossenes Fach ● Eierhalter ● Kühlschrank ● Stift Hinweis: Verwenden Sie keine agressiven Reinigungsmittel wie z.B. Natriumbikarbonat, da diese die Kunststoffoberfläche beschädigen können. Obst und Gemüse / Frischkühlschublade ● Gemüsefach ● Obstfach ● Platte für Feuchtigkeit Gefrierfach ● Gefrierfächer ● Eisfach ● Eisschale ● Eisschalendeckel Pflege- und Reinigungshinweise Gefrierfach Ziehen Sie das Fach zu sich, heben Sie leicht die vordere Seite und ziehen Sie es heraus. Nachdem Sie den Deckel entfernen, können Sie Lebensmittel im leeren Fach einlagern. Wenn Sie die Behälter aus dem Gefrierfach entfernen, achten Sie darauf, dass Sie keine Lebensmittel über diese Linie einlagern. Entfernen und Anbringen von Ablagen (Fortsetzung) Ziehen Sie jährlich den Netzstecker und entfernen Sie die Regale zur Reinigung. NR-B30FX&FG1.indb 26NR-B30FX&FG1.indb 26 1/22/2009 12:56:22 PM1/22/2009 12:56:22 PM27 DEUTSCH Vor dem Transport beachten Das Gerät sollte von zwei oder mehr Personen getragen werden. 1 Schrauben Sie die verstellbaren Füße rein. 2 Halten Sie die verstellbaren Füße und den Griff fest. Hinweis: Tragen Sie das Gerät nicht liegend oder durch Festhalten der Tür. Dies führt zu einer Gerätestörung. Halten Sie die verstellbaren Füße fest Halten Sie den Hebel Abflusshahn Wartungskontrolle ● Ist das Anschlusskabel beschädigt? ● Wird der Netzstecker heiß? ● Ist der Netzstecker komplett in der Steckdose eingesteckt? Bei Beschädigung des Netzkabels oder der Lichtdiode ersetzen Sie es bei einem autorisierten Servicehändler. Ersetzen Sie es NICHT selbst ! Lange Nichtbenutzung Wenn das Gerät lange Zeit nicht benutzt wird, ziehen Sie den Netzstecker, reinigen Sie es wie oben beschrieben und lassen Sie die Tür für 2~3 Tagen offen, damit das Innere trocknet und um Umformen oder einen unangenehmen Geruch zu vermeiden. Schalten Sie den Kühlschrank hierfür nicht ab. Das kann die Lebensdauer des Kühlschrankes beeinträchtigen. Vor dem Transport beachten 1 Entfernen Sie jegliche Lebensmittel, Wasser und Eiswürfel aus dem Kühlschrank. 2 Ziehen Sie den Netzstecker. 3 Heben Sie die verstellbaren Füße. (Legen Sie eine Schutzplatte auf den Boden, wenn dieser leicht ritzt.) 4 Ziehen Sie den Kühlschrank an sich. 5 Entwässern Sie den Verdunstungskessel wie folgt: ● Stellen Sie im Voraus einen Behälter, um das Tauwasser zu sammeln, und ziehen Sie den Abflusshahn (im Unterteil der Rückseite). ● Lochen Sie die Folie in der Rille mit einem Schraubenzieher oder ähnlichen Werkzeug und entwässern Sie den Verdunstungskessel. (Das nächste Mal entfernen Sie nur den Abflusshahn). ● Nach kompletter Entwässerung, vergewissern Sie sich den Abflusshahn festzuziehen, um eine Wasserleckage zu vermeiden. (Unterteil der Rückseite) Sichern Sie es mit Klebeband VORSICHT ACHTUNG Reinigung des Displays und Bedienfeldes Das Bedienfeld besteht aus speziellen Materialien. Um die Oberfläche gegen Beschädigungen zu schützen, reinigen Sie es nicht mit chemischen Lösungsmitteln. Statt dessen reinigen Sie es mit einem trockenen oder einem leicht feuchten sanften Tuch. Reinigung des Gerätegehäuses Reinigen Sie das Gehäuse des Gerätes mit einem in warmen Wasser getauchten sanften Tuch. Wenn Flecken nicht entfernt werden können, verwenden Sie neutrale Küchereinigungsmittel und wischen Sie es mit einem in warmen Wasser getauchten sanften Tuch ab. Wischen Sie alle Wassertropfen mit einem trockenen Tuch ab. Reinigungshinweise Reinigen Sie kein Geräteteil mit den folgenden Stoffen: ● Alkalische oder schwach alkalische Reinigungsmittel. Diese Stoffe können die Kunststoffteile porös und brüchig machen. ● Reibender Staub, Seifenpulver, Erdöl, heißes Wasser, Küchenreinigungsbürste, Säuerungsmittel, Benzin, Lösungsmittel, Alkohol, usw. Diese Stoffe können die lackierte Oberfläche und Kunstoffteile beschädigen. Stellen Sie sicher, dass Ölflecken entfernt werden. Es kann die Kunststoffteile porös und brüchig machen. NR-B30FX&FG1.indb 27NR-B30FX&FG1.indb 27 1/22/2009 12:56:23 PM1/22/2009 12:56:23 PM28 Wenn das Gerät nach Überprüfung der folgenden Punkten weiterhin nicht normal läuft, ziehen Sie den Netzstecker und wenden Sie sich bitte an einen autorisierten Servicehändler. ● Wenn der Kompressor sich abschaltet, kann ein Brummen vernommen werden. ● Sie hören ein Geräusch nach dem Öffnen oder Schließen der Tür. ● Nachdem die Tür geöffnet ist, hören Sie einen Gas- oder Wasserrausch. ● Wenn der Kühlschrank anfängt zu arbeiten, hören Sie ein Klick- Geräusch. ● Sie hören ein Brummen bei Inbetriebnahme.

● Das Geräusch wird erzeugt, wenn das Kühlmittel durch die Leitung zurück zum Kompressor fließt. Das ist normal. ● Das Geräusch ist zu hören, wenn der interne Druck des Kühlschrankes vorübergehend niedriger als der äußerer Druck ist, da die interne Luft des Kühlschrankes plötzlich abkühlt. Das ist normal. ● Das Geräusch wird erzeugt, wenn das Kühlmittel in der Leitung fließt. Das ist normal. ● Das Geräusch ist zu hören wenn das 3-Wege-Ventil läuft. Das ist normal. ● Das Geräusch kommt vom Lüfter nachdem Sie den Hygiene-Aktiv- Modus einstellen. Das ist normal. Das Drehungsgeräusch des Kompressors ist laut.

● Im Super-Gefrierenmodus ist das Betriebsgeräusch des Kompressors lauter als im Normalmodus. Das ist normal, da der Kompressor im Super-Gefrierenmodus unter hoher Geschwindigkeit läuft. ● Die Kompressorgeschwindigkeit erhöht sich ebenfalls, wenn Sie eine große Lebensmittelmenge auf einmal hineinlegen oder die Umgebungstemperatur leicht höher ist. In diesem Fall ist es normal ein lauteres Geräusch vom Kompressor zu hören. Ungewöhnliche Geräusche während der Inbetriebnahme

● Prüfen Sie, ob die Bodenoberfäche glatt und solide ist. ● Prüfen Sie, ob die Kühlschrankrückseite nicht zu nahe an der Wand steht. ● Prüfen Sie, ob etwas auf dem Kühlschrank liegt. ● Das Geräusch ist üblicherweise lauter, wenn der Kühlschrank zu laufen beginnt oder stoppt. Das ist normal. Der Kompressor ist lange in Betrieb.

● Prüfen Sie, ob der Kühlschrank im Super-Gefrierenmodus ist. ● Bei Erstbenutzung des Kühlschrankes ist es normal, dass der Kompressor lange in Betrieb ist. ● Bei hohen Umgebungstemperaturen während des Sommers ist es normal, dass der Kompressor lange in Betrieb ist. ● Prüfen Sie, ob die Tür häufig auf und zu gemacht wird. ● Prüfen Sie, ob die Tür nicht fest genug geschlossen wurde. ● Prüfen Sie, ob eine große Lebensmittelmenge zum Kühlen oder Gefrieren in das Gerät gestellt wurde. Kühlungsausfall

● Prüfen Sie, ob der Strom ausgefallen ist. ● Prüfen Sie, ob der Netzstecker eingesetzt ist. ● Prüfen Sie, ob die Stromspannung richtig ist (220V-240V). Schwache Kühlleistung

● Prüfen Sie, ob die eingestellte Temperatur zu hoch ist. ● Prüfen Sie, ob der Kühlschrank nicht in direktes Sonnenlicht oder neben Mikrowellengeräte oder andere Wärmequellen gestellt wurde. ● Prüfen Sie, ob heiße Speisen direkt hineingelegt wurden. ● Prüfen Sie, ob nicht zu viele Lebensmittel eingelagert wurden. ● Prüfen Sie, ob die Tür nicht oft geöffnet wird. ● Prüfen Sie, ob es genügend Freiraum um den Kühlschrank gibt. Schlechte Kühlleistung des Kühlschrankes

● Prüfen Sie, ob der Kühlschrank im Ferien-Modus ist. ● Im Winter oder bei Änderungen der Jahreszeiten, fällt die Außentemperatur stark und gleicht sich der Innentemperatur des Kühlschrankes, so dass Sie das Gefühl haben, dass es nicht kühl im Kühlschrank ist. Das ist normal. Kondensierte Feuchtigkeit an der äußeren Oberfläche oder im Inneren des Kühlschrankes

● Dies kann bei Erhöhung der Luftfeuchtigkeit vorkommen und ist normal. Reinigen Sie mit einem trockenen Tuch. FAQs (Häufig gestellte Fragen) NR-B30FX&FG1.indb 28NR-B30FX&FG1.indb 28 1/22/2009 12:56:23 PM1/22/2009 12:56:23 PM29 DEUTSCH Kondensierte Feuchtigkeit im Gemüsefach

● Um das Gemüse länger frisch zu halten, hält der Kühlschrank eine hohe Luftfeuchtigkeit im Inneren. ● Bitte wischen Sie die Feuchtigkeit am Gemüsefachboden ab. Heiße Kühlschrankoberfläche

● Eine Heizleitung ist am Kühlschrank montiert, um die Kondensation von Feuchtigkeit zu vermeiden. Es ist normal, dass diese Oberfläche heiß ist, wenn der Kühlschrank in Betrieb genommen wird oder während der Sommerzeit. Stromverbrauch

● Der Stromverbrauch in den Spezifikationen entspricht der nationalen Norm. Es ist der gemessene Wert, wenn der Kühlschrank während 24 Stunden läuft, ohne Türöffnung, bei 25°C Umgebungstemperatur, die Kühlschranktemperatur bei 5°C, das Obst- und Gemüse/ Frischkühlschublade bei 1°C und das Gefrierfach bei -18°C eingestellt. Wenn zu viele Lebensmittel eingelegt werden, die Umgebungstemperatur leicht höher ist oder wenn die Tür oft geöffnet wird, ist es normal, dass der effektive Stromverbrauch die Nennwert in den Spezifikationes überschreitet. Lebensmittel werden im Kühlschrank gefroren.

● Prüfen Sie, ob die eingestellte Temperatur zu niedrig ist. ● Prüfen Sie, ob die Lebensmittel die Rückwand berühren. Die Einstelltemperatur unterscheidet sich von der angezeigten Temperatur.

● Prüfen Sie, ob der Kühlschrank im Super-Einfrierungsmodus ist. ● Prüfen Sie, ob heiße Speisen hineingelegt wurden. Die Gefrierschranktür ist nicht leicht zu öffnen, weil der Luftdruck sich nach öffnen und schließen ändert.

● Die Gefrierschranktür ist nach einer Weile leicht zu öffnen. Die Diodenlampe leuchtet nicht.

(Subtropisch) +18°C t/m 38°C
