MANUALE UTENTE NR-BS53VX3 PANASONIC

La ringraziamo per aver acquistato quello prodotto Panasonic. Leggere attendamente le istruzioni prima di usare il prodotto. Conservare il presente manuale per consulazioni future. Le istruzioni per l'installazione sono incluse.

Espanol 117-139

Istruzioni di sicurezza 94

Rispetto dell'ambiente 97

Installazione 98

Scelta del luogo ottimale 98
Rimozione delle porte 99

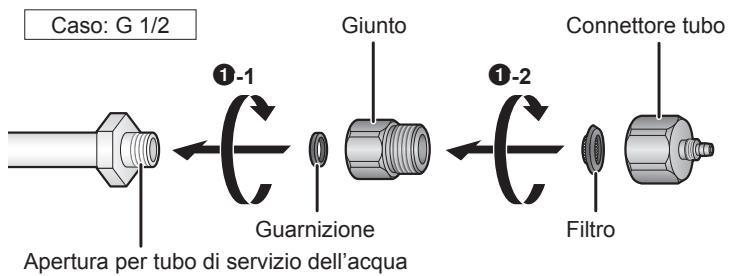

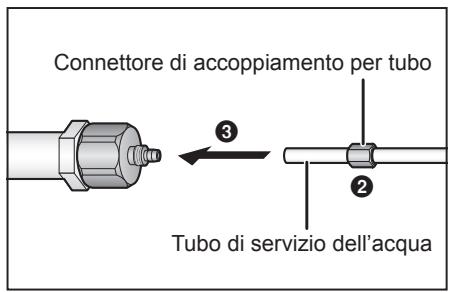

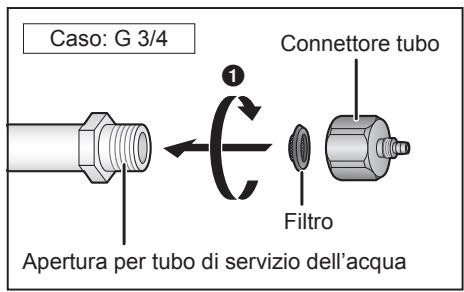

Collegamento del frigorifero all'alimentazione dell'acqua ... 100

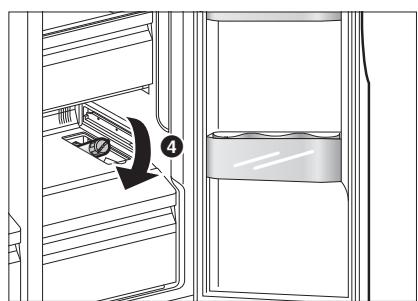

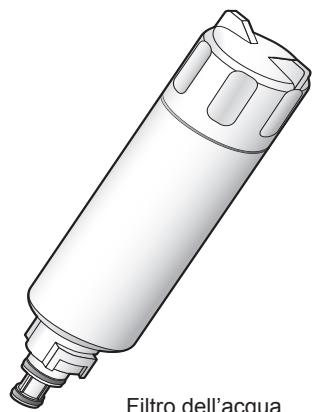

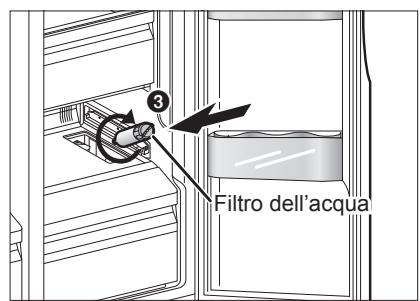

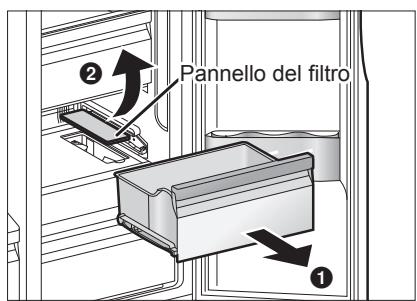

Installazione del filtro dell'acqua 101

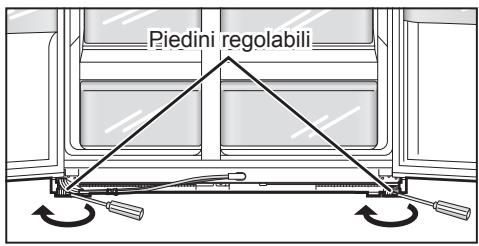

Installatione del frigorifero 102
Operazioni preliminari 103

Componenti funzioni 104

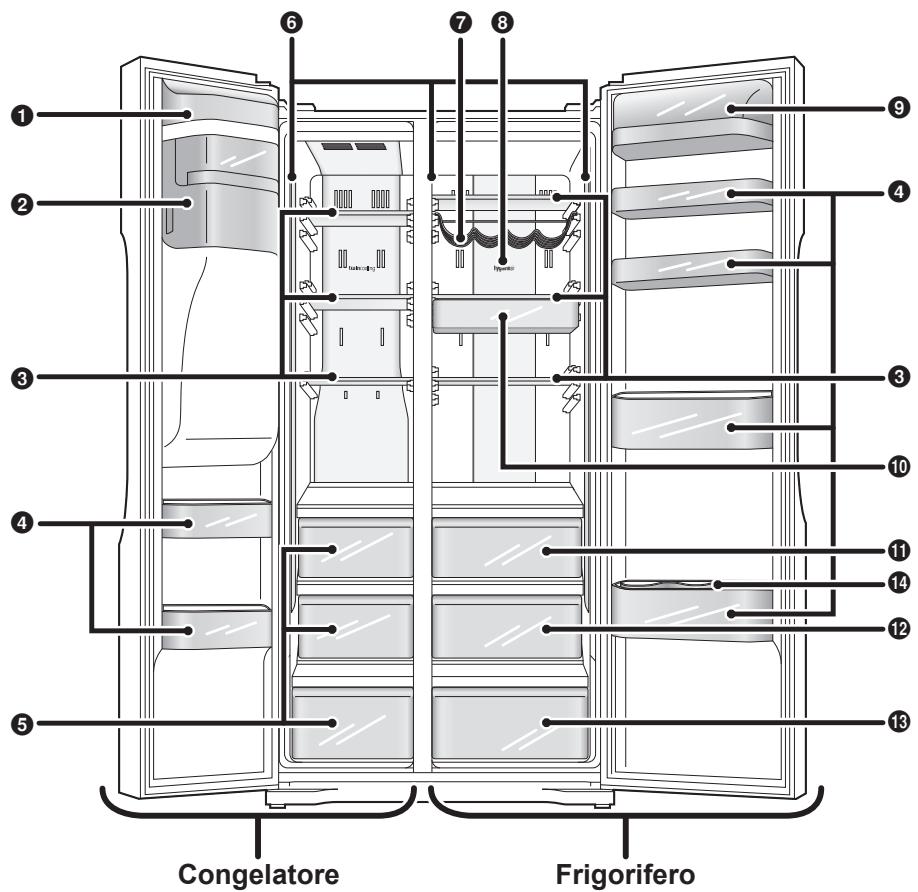

Interno e conservazione degli alimenti 104
Risparmio energetico 105
Etichetta temperatura (opzionale). 105

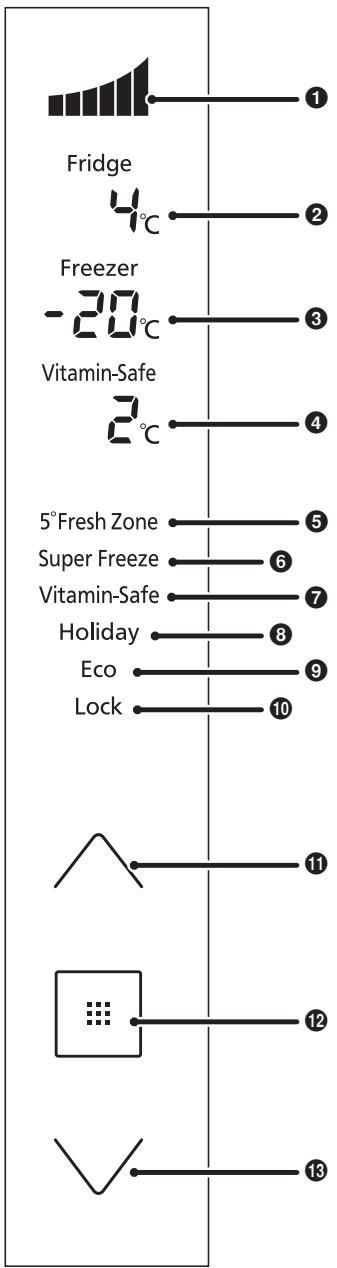

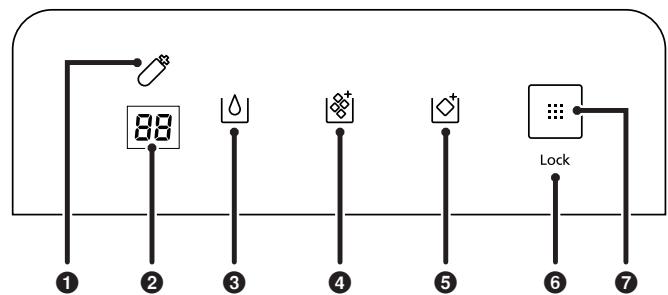

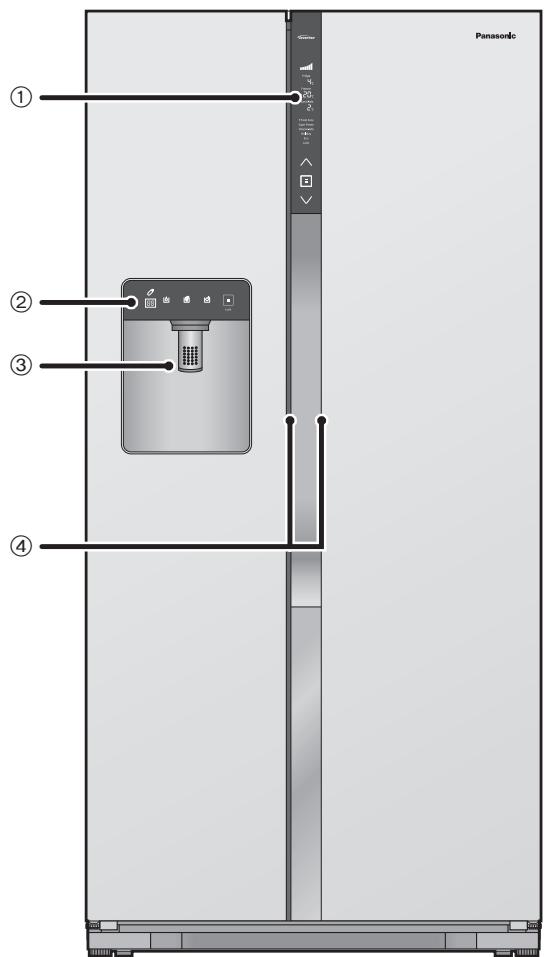

Esterno e pannello comandi 105

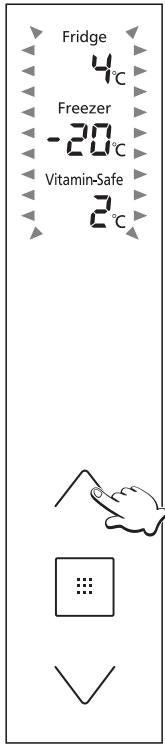

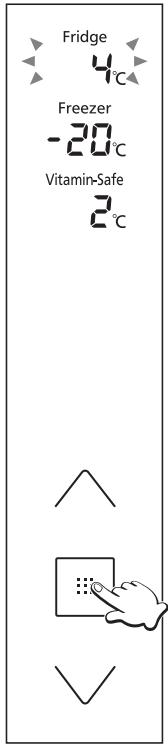

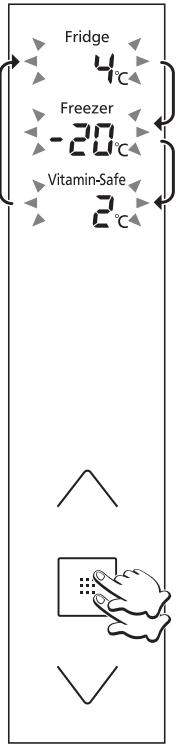

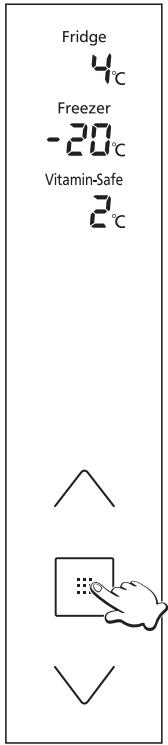

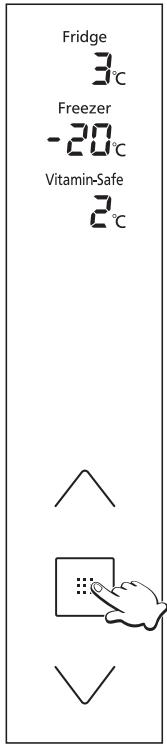

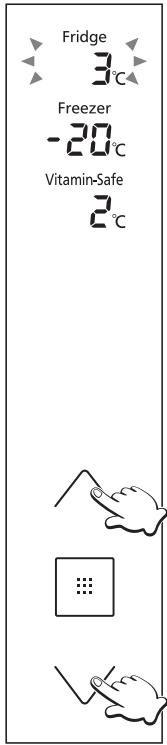

Impostazione della temperature 107

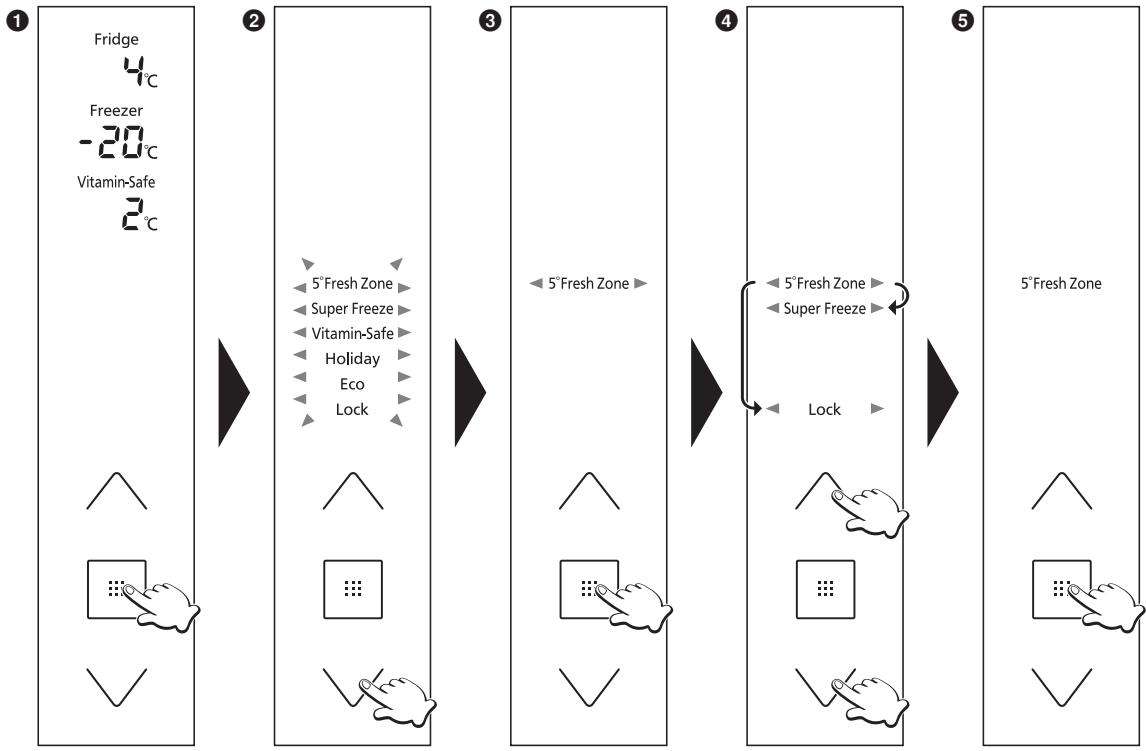

Uso delle funzioni utili 108

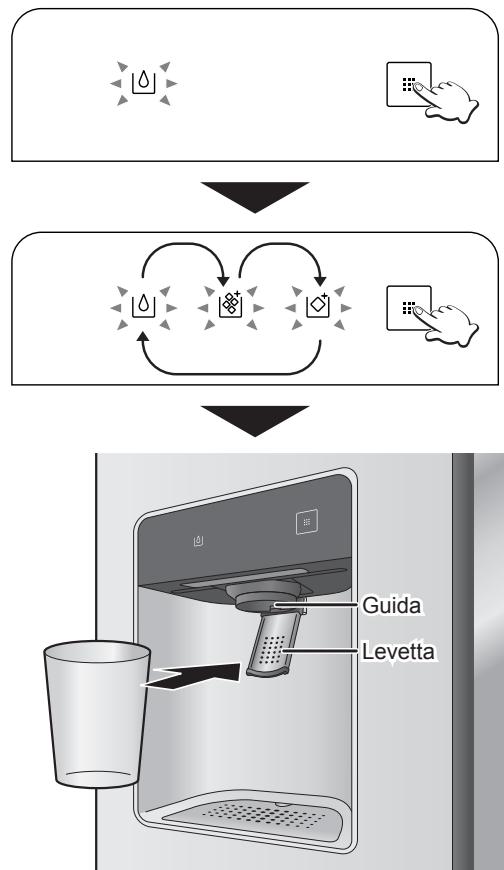

Uso del dispenser di ghiaccio/acqua 109

Funzioni di avviso all'utilizzatore 110

Rimozione e reinstallazione 110

Pulizia e manutenzione 111

Pulizia 111

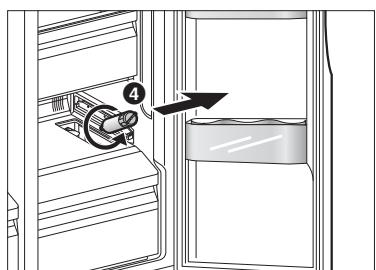

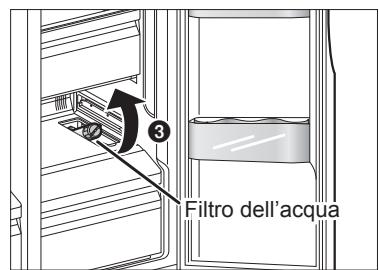

Sostituzione del filtro dell'acqua 112

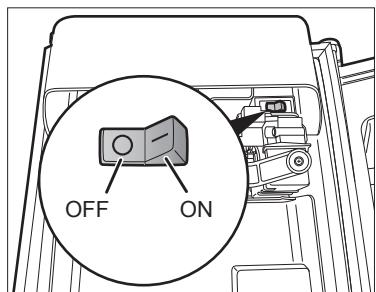

Disattivazione della produzione automatica di ghiaccio ... 112
Controlli successivi alla pulizia e alla manutenzione..... 113
Se il frigorifero non deve essere utilizzato per un periodo prolongato 113

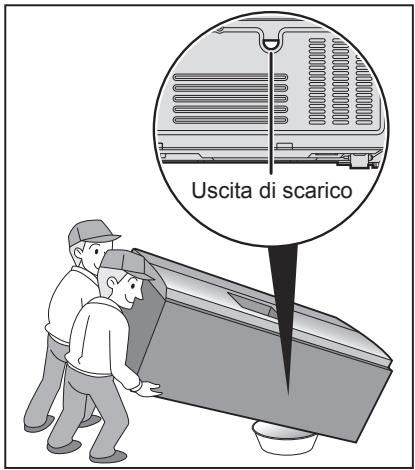

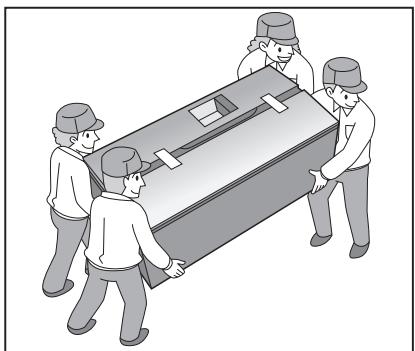

Per spostare o trasportare il frigorifero 113

Risoluzione dei problemi 114

Problemi generali 114
Frigorifero e congelatore 115
Dispenser di ghiaccio/acqua 115

Specifiche tecniche 116

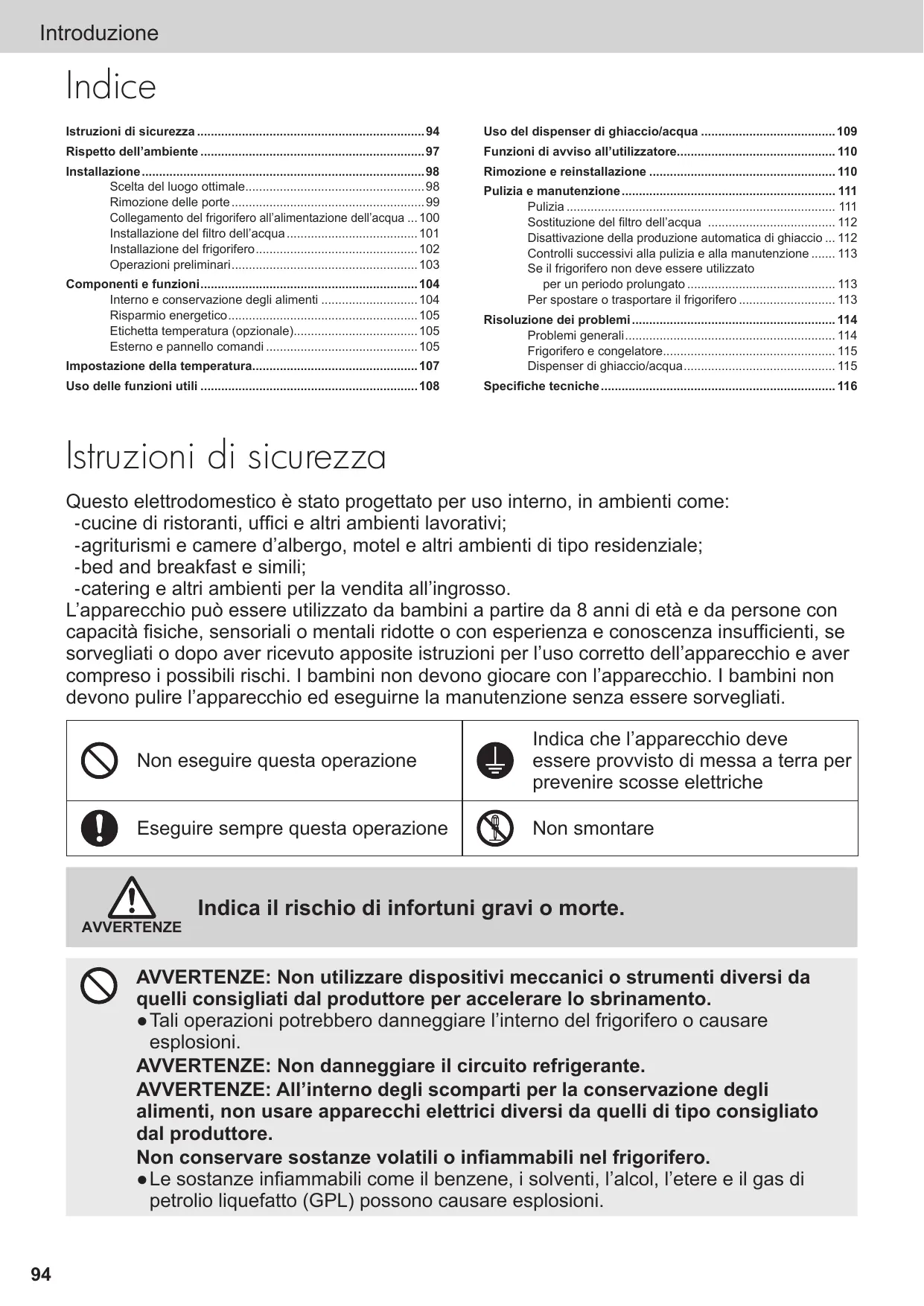

Istruzioni di sicurezza

Quito elettrodomestico è stato progettato per uso interno, in ambienti come:

-cucine di ristoranti, uffici e altri ambienti lavorativi;
- agriturismi e camere d'albergo, motel e altri ambienti di tipo residenziale;
-bed and breakfast e similii;
-catering e altri ambienti per la vendita all'ingrosso.

L'apparecchio può essere utilizzato da bambini a partire da 8 anni di età e da persona con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenza insufficienti, se sorvegliati o dopo aver ricevuto appositeistruzioni per l'uso corretto dell'apparecchio e aver compreso i possibili rischi. I bambini non devono gliacare con l'apparecchio. I bambini non devono pulire l'apparecchio ed eseguirne la manutenzione allaessere sorvegliati.

Non eseguire esta operazione

Indica che l'apparecchio devese svecristo di messa a terra per prevenire scosse elettriche

Eseguire sempre esta operazione

Non smontare

AVVERTENZE

Indica il rischio di infortuni gravi o morte.

AVVERTENZE: Non utilizzato dispositivi meccanici o strumenti diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.

• Tali operazioni potrebbero danneggiare l'internalo del frigorifero o causare esplosioni.

AVVERTENZE: Non danneggiare il circuito refrigerante.

AVVERTENZE: All'interno degli scomparti per la conservazione degli alimenti, non usare apparecchi elettrici diversi da quelli di tipo consigliato dal produttore.

Non conservare sostanze volatili o infiammabili nel frigorifero.

• Le sostanze infiammabili come il benzene, i solventi, l'alcol, l'etere e il gas di petrolio liquefatto (GPL) possono causare esplosioni.

AVVERTENZE: Mantenere le aperture di ventilazione della superficie esterna o sulla struttura interna dell'apparecchio prive di ostruzioni.

• Il refrigerante utilizzato nel frigorifero (R600a) e i gas del materiale isolante (ciclopentano) sono infiammabili e richiedono procedure di smaltimento speciali.
• Prima di smaltire l'apparecchio, verificare che i tubi sul retro non siano danneggiati. Eventuali perdite di refrigerante o gas possono causare incendi o esplosioni.

AVVERTENZE: Collegare esclusivamente un'alimentazione di acqua potabile. Utilizzato le tubazioni nuove in dotazione con l'apparecchio. Non riutilizzare le tubazioni vecchie.

La macchina del ghiaccio del frigorifero deve essere installata esclusivamente dal produttore o da un rappresentante autorizzato, ad eccezione della cassetta di raccolta del ghiaccio.

• Tipo di macchina del ghiaccio: EAU37119711, EAU37119712
  Verificare che la spina e il cavo di alimentazione non siano schiacciati o danneggiati.
• Un cavo di alimentazione o una spina danneggiati possono causare cortocircuito, incendi o scosse elettriche.
• Se il cavo di alimentazione è danneggiato, farlo sostuire dal produttore, da un rappresentante autorizzato o da un technician qualificato per evitare pericoli.
• NON TENTARE DI SOSTITUIRLO DA SOLI.

Se le spie LED o il copri LED sono danneggiati o se si sospettano problemi, contattare il rivenditore o un centro di assistenza autorizzato.

• Non tentare di riparare, sostuire o smontare da soli i componenti danneggiati.

Non utilizzato adattatori per presa multipli o collegare più apparecchi allo stesso adattatore per presa.

• In caso contrario, possono verificarsi surriscaldamenti, incendi o scosse elettriche.
  Non stringere, annodare o piegare il cavo di alimentazione e non appoggiarvi oggetti pesanti.
• Queste operazioni augmentano il rischio di incendi o scosse elettriche. Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore, da un centro assistenza autorizzato o da un technician补水 per evitare pericoli.

Non scollegare il frigorifero tirando il cavo di alimentazione.

• Questa operazione può danneggiare il cavo di alimentazione. Impugnare sempre la spina ed estrarla con decisione alla presa elettrica.

Non appoggiare contentitori d'acqua sul frigorifero.

• L'acqua può danneggiare l'isolamento dei componenti elettrici e causare cortocircuiti, incendi o scosse elettriche.

Non spruzzare gas inflammabili vicino al frigorifero.

• Esiste il rischio di esplosioni o incendi.

Non spruzzare acqua all'interno o all'esterno del frigorifero.
- In caso contrario, potrebbero verificarsi incendi o scosse elettriche.
Non toccare la spina di alimentazione con le mani bagnate.
- In caso contrario, potrebbero verificarsi scosse elettriche.

Non installare il frigorifero in luoghi umidi o dove possa entrare a contatto con l'acqua.

• Se l'isolamento delle parti elettriche è deteriorato, possono verificarsi cortocircuito, scousse elettriche o incendi.

Non conservare prodotti farmaceutici o sensibili alla temperatura nel frigorifero.

• I prodotti che richiedono un attento controllo della temperatura non devono essere conservati in frigorifero.

Non permettere ai bambini di arrampicarsi,pondolarsi o appendersi alla porta del frigorifero.

• In caso contrario, possono verificarsi infortuni gravi e danni al frigorifero.

Non utilizzato il frigorifero in presenza di fumi esplosivi o gas inflammabili.

• Esiste il rischio di esplosioni o incendi.

Non conservare benzina o altri vapori e liquidi infiammabili nel frigorifero e non utilizzarli in prossimità dell'apparecchio.

• Esiste il rischio di esplosioni o incendi.

Non toccare le lame rompighiaccio della cassetta porta ghiaccio. Non inseire le dita nell'apertura di distribuzione del ghiaccio del dispenser di ghiaccio/acqua.

• In caso contrario, l'utilizzatore potrebbe subire infortuni.

Non provare a smontare, riparare o modificare da soli il frigorifero.

• Tali operazioni possono provocare infortuni, usioni e scosse elettriche o danneggiare il frigorifero. Se l'apparecchio necessita di modifiche o riparazioni, consultare un centro assistenza autorizzato.

Verificare che il frigorifero sia collegato a una presa elettrica dotata di messa a terra. NON collegarlo a un presa elettrica priva di messa a terra.

Rimuovere eventuale sporcizia o polvere dagli spinotti di alimentazione prima di collegare l'apparecchio alla presa elettrica.

• Gli accumuli di solvere sulla spina possono causare guasti all'isolamento, specie in condizioni di umidità. In quello caso potrebbero verificarsi cortocircuiti, incendi o scosse elettriche. Scollegare il cavo di alimentazione e pulirlo con un panno asciutto. Non usare mai un panno bagnato o umido.

Collegare l'apparecchio alla presa elettrica, verificando che il collegamento sia sicuro.

• Una spina di alimentazione collegata scorrettamente può causare incendi o scosse elettriche.

Installare il frigorifero in un'area ben ventilata.

• Ad un quantitativo magiore di refrigerante nell'apparecchio deve corrispondere uno spazio più ampio in cui collocate il frigorifero. In caso di perdite, e se l'apparecchio si trova in uno spazio ristretto, l'accumulo di gas combustibili potrebbe verificarsi con magiore probabilità. In quello caso esiste il rischio di esplosioni o incendi. Di norma, agli 8 g di refrigerante, è necessario almeno 1 metro cubo di spazio nel locale. Il quantitativo di refrigerante contentuto nell'apparecchio è riportato sulla targhetto dei dati che si trovava al suo interno.

Scollegare il frigorifero prima della pulizia e della manutenzione.

• In caso contrario, potrebbero verificarsi scosse elettriche.

Se si sente Puzzle di bruciato o il frigorifero emette fumo, scollegare immediatamente la spina di alimentazione e consultare un centro assistenza autorizzato.

RADIAZIONI LED

NON GUARDARE DIRETTAMENTE CON STRUMENTI OTTICI

PRODOTTO A LED CLASSE 1M

Non inseire bottiglie o contentitori di vetro nel congelatore.

Ghiacciandosi, il contentuto potrebbe rompere il vetro.

Non toccare le pareti interne del congelatore o gli alimenti al suo interno con le mani bagnate.

• La pelle potrebbe congelarsi eaderire alle pareti interne o agli alimenti.
  Non après o chiudere le porte impugnando le maniglie con entrambé le mani.
• In caso contrario, potrebbero verificarsi infortuni.

Non toccare la macchina del ghiaccio con le mani o con un attrezzo.

• La macchina del ghiaccio è girevole. Ciò può causare lesioni personali e danni.
  Non inseire le mani o alcun oggetto nell'espulsore del ghiaccio.
• Ciò può causare lesioni personali e danni.

In caso di interruzione della corrente, non après frequently il frigorifero o insertirvi nuovi alimenti.

• Tali operazioni potrebbero causare l'augimento della temperatura all'interno del frigorifero e il deterioramento degli alimenti.

Se il frigorifero non deve essere utilizzato per un lungo periodo, scollegarlo alla rete elettrica. Inoltre, prestare attenzione allo spazio tra le porte del frigorifero e del congelatore, soprattutto se vengono aperte contemporaneamente.

• In caso contrario, potrebbero verificarsi infortuni.

Aprendo il frigorifero, prestare attenzione a non schiacciarsi le dita nei punti che possono provocare lesioni "da compressione".

• In caso contrario, potrebbero verificarsi infortuni.

Tenere i bambini lontano alla macchina del ghiaccio e dal contentatore del ghiaccio.

• In caso contrario, potrebbero subire lesioni.

Interrompere l'uso della macchina del ghiaccio e contattare un centro di assistenza autorizzato se viene prodotto ghiaccio dal colore anomalo.

Punti che possono provocare lesioni da compressione

Rispetto dell'ambiente

Smaltimento dei materiali di imballaggio

Ove possibie, riciclare tutti i materiali (es. cartone, buste di plastica, nastro adesivo e polistirolo) e smaltire tutti gli altri materiali di imballaggio in modo sicuro.

Tenere l'imballo lontano alla portata di bambini e neonati per evitare infortuni o il soffocamento.

Prima di smaltire il vecchio apparecchio

Seguire le istruzioni per lo smaltimento fornite dal produttore del vecchio apparecchio o le normative locali per lo smaltimento degli elettrodomestici. Se non disponibili, seguire i tre passaggi illustrati di seguito.

1. Rimuovere la spina alla presa elettrica.
2. Tagliare il cavo di alimentazione e smaltirlo correttamente con la spina attaccata.

3. Fino alla raccolta del vecchio apparecchio, o alla consegna presso un centro di recupero, tenere l'apparecchio lontano alla portata dei bambini.

4. Rimuovere tutti i sigilli alla porta e lasciare tutti i ripiani e i cassetti in posizione.

In questo modo, i bambini hanno meno probabilità di arrampicarsi all'interno e restare intrappolati.

Installazione

Scelta del luogo ottimale

Installare il frigorifero in un luogo che soddisfi i seguenti criteri:

• In prossimità di una linea principale di alimentazione dell'acqua
• Al riparo alla luce diretta del sole
• Distante da apparente di riscaldamento, apparente per cucinare e altre fonti di calore
• In luoghi asciutti e ben ventilati
• Su un pavimento solido e in piano

Se il frigorifero delve essere installato su un tappeto o un pavimento vinilico, insere un pedana stabile sotto l'apparecchio.

La pedana proteggerà il pavimento da deformazioni e scolorimenti.

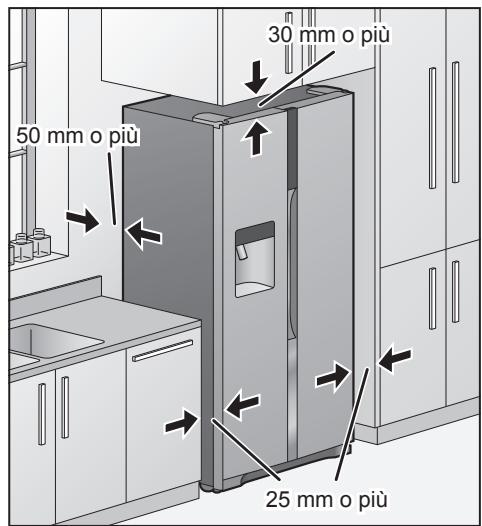

Lasciare spazi adeguati per consentire la dissipatione del calore

Durante il funzionamento, il frigorifero emette sempre calore residuo.

Lasciare spazi sufficienti intorno al frigorifero per consentire la dissipazione del calore e non compromettere la energia di refrigerazione.

Dimensioni (mm): L915 × P710 × A1860

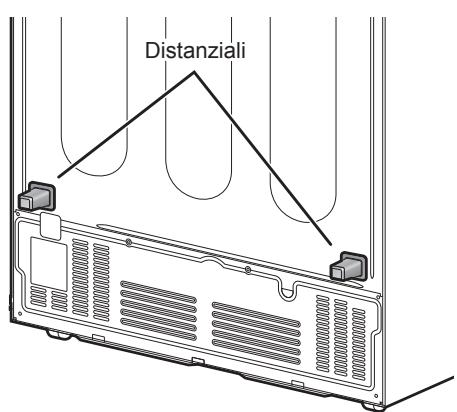

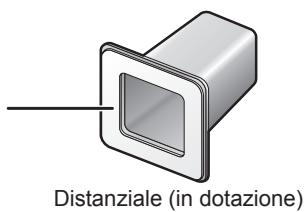

Installazione dei distanziali

Installare i distanziali sul pannello posteriore del frigorifero per assicurare lo spazio minimo necessario e consentire la dissipazione del calore prodotto dall'apparecchio.

Fissare i distanziali sul pannello posteriore del frigorifero dopo aver rimioso il rivestimento del nastro biadesivo.

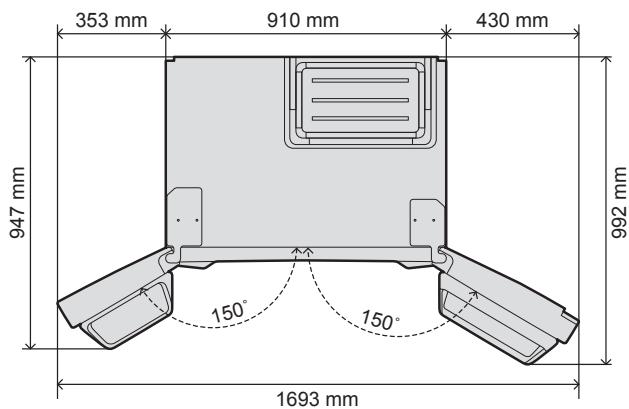

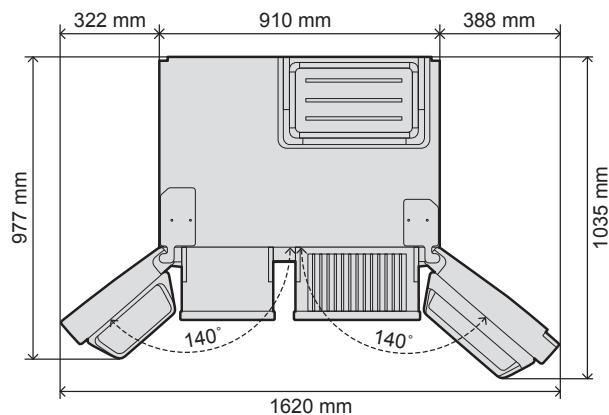

Con le porte completamente aperte

Con i cassetti interni estratti

Se il frigorifero non passaattraverso una porta o un ingresso,le sue porto possono essere rimosse.

ATTENZIONE

Prima di rimuovere le porte, controllare assolutamente che l'alimentazione elettrica del frigorifero si disinserita.

Per rimuovere le porte, contattare il rivenditore, un centro assistenza autorizzato o accedere al site web della casa (http://panasonic.net).

Panasonic o i rappresentanti autorizzati non si assumono responsabilita se le porte vengono rimosse dall'utente.

Dimensioni (mm): L910 × P610 × A1855 (senza porta)

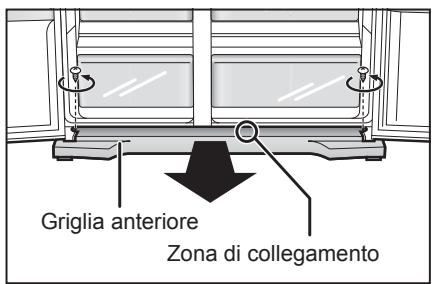

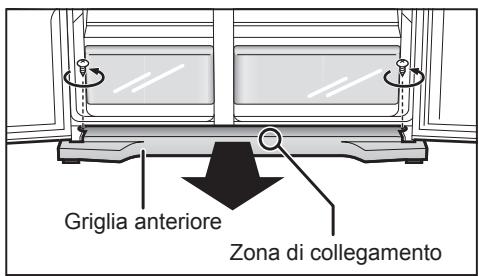

Rimozione della griglia anteriore

Aprendo le due porte e guardando la griglia anteriore dall'alto, è possibile vedere due viti, una a sinistra e una a destra.

Ruotare le viti in senso antiorario, quindi rimuoverle.

Leggermente a destra del centro della griglia anteriore, in basso, è presente una zona di collegamento. Afferrare la zona descritta e tirare la griglia verso di sé per rimuoverla.

Scollegamento dei tubi di alimentazione dell'acqua

Rimuoverere l'anello di collegamento (nero) del connettore di alimentazione dell'acqua premendo sul giunto, quindi estrarre completeness il tubo di alimentazione dell'acqua.

• Sono presenti due tubi di alimentazione dell'acqua, uno per il dispenser di ghiaccio e uno per il dispenser di acqua.

Scollegarli entrambi.

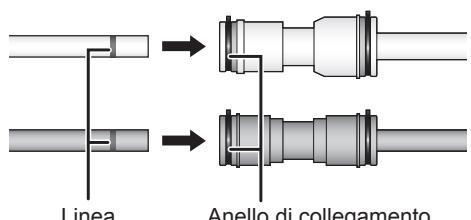

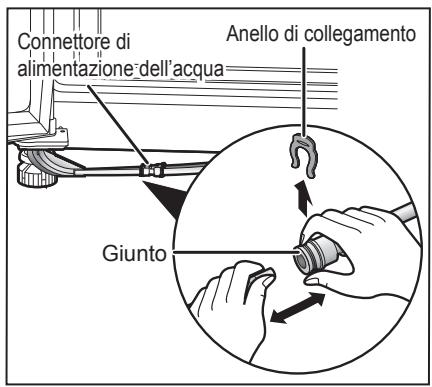

Ricollegamento dei tubi di alimentazione dell'acqua

Inserire prima l'anello di collegamento (nero) nel connettore di alimentazione dell'acqua, quando insere il tubo di alimentazione dell'acqua.

Inserire il tubo di alimentazione dell'acqua nel connettore di alimentazione dell'acqua fino a quando la linea stampata sul tubo non è più visible.

• Ricollegare fra loro i due tubi di alimentazione dell'acqua del medesimo colore.

Rimozione della porta del congelatore

Quando la porta viene rimossa

• Verificare che la porta sia in posizione chiusa.
• Prestare attenzione a non piegare le cerniere o a danneggiare i tubi di alimentazione dell'acqua.
• Maneggiare la porta rimossa con cautela, proteggendola da danni e urti.

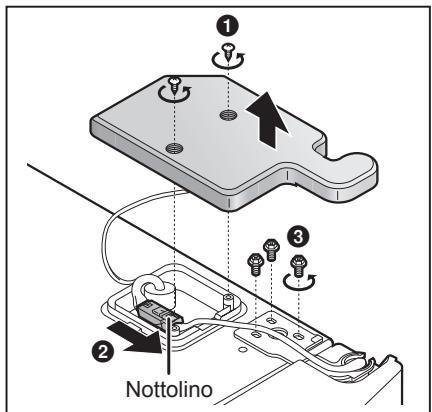

Rimuovere il copricerniera superiore.

Ruotare la vite del copricerniera in senso antiorario, quindi rimuoverla.

Scollegare il cavo di collegamento.

Premendo sul nottolino, estrarre il cavo nella direzione individata alla freccia.

Rimuovere la cerniera superiore.

Ruotare le viti della cerniera e la vite di terra in senso antiorario, quindi rimuoverle.

• Durante la rimozione della cerniera superiore, sostenere la porta in modo che non cada in avanti.

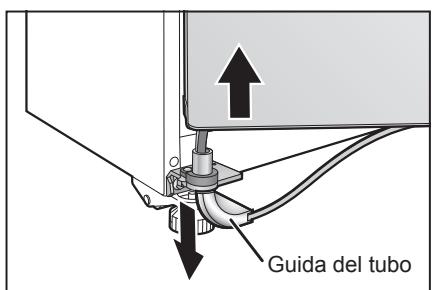

Rimuovere la guida del tubo, quando rimuovere la porta.

Rimuovere la guida del tubo alla cerniera inferiore nella direzione individata alla freccia.

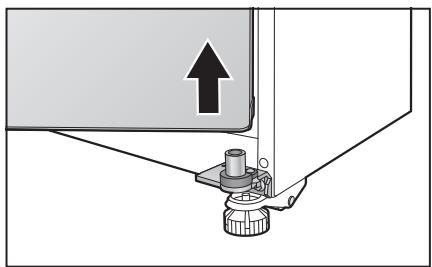

Quindi, sollevare con decisione la porta alla cerniera inferiore e rimuoverla.

• Estrarre i tubi di alimentazione dell'acqua in modo da scollegarlo completamente.

Rimozione della porta del frigorifero

Quando la porta viene rimossa

• Verificare che la porta sia in posizione chiusa.
• Maneggiare la porta rimossa con cautela, proteggendola da danni e urti.

Rimuovere il copricerniera superiore.

Ruotare la vite del copricerniera in senso antiorario, quindi rimuoverla.

Scollegare il cavo di collegamento.

Premendo sul nottolino, estrarre il cavo nella direzione individata alla freccia.

3 Rimuovere la cerniera superiore.
Ruotare le viti della cerniera in senso antiorario, quindi rimuoverle.
- Durante la rimozione della cerniera superiore, sostenere la porta in modo che non cada in avanti.
Rimuovere la porta.
- Sollevare con decisione la porta alla cerniera inferiore e rimuoverla.

Montaggio delle porte e della griglia anteriore

1 Seguire i passaggi per la rimozione delle porte e della griglia in ordine inverso.
Serrare le viti di fissaggio dopo aver controllato che la porta sa parallela alla struttura e che non vi siano perdite di aria fredda alla guarnizione.
Serrare le viti di fissaggio delle cerniere utilizzato un cacciavite (a croce) e una chiave esagonale.
4 Durante l'installazione della griglia anteriore e del copricerniera superiore, verificare che i tubi e il cavo non rimangano incastrati.

Per inseire la griglia anteriore, inseire i tubi nelle guide interne della griglia anteriore.

Collegamento del frigorifero all'alimentazione dell'acqua

Prima di collegare il frigorifero

Perutilizzare il dispenser di ghiaccio/acqua, la pressione dell'acqua deve essere compresa tra circa 150kPa e 700kPa (da 22 psi a 102 psi). Se il frigorifero deve essere installato in un luogo dove la pressione dell'acqua è inferiore a circa 150kPa (22 psi), installare una pompa di pressione per augmentare la pressione naturale dell'acqua.

Collegare esclusivamente un'alimentazione di acqua potabile.

Componenti necessari per il collegamento

Kit di collegamento (in dotazione)

Connettore tubo (con filtr)

per G 3/4

Giunto (con guarnizione)

per G 1/2

Connettor di accoppiamento per tubo
Filtro dell'acqua

Collegamento del frigorifero

Prima di procedere oto, verificare assolutamente che la spina di alimentazione sia scollegata alla rete elettrica. Controllare inoltre che la linea principale di alimentazione dell'acqua sa chiusa.

Per collegare il frigorifero all'alimentazione dell'acqua, contattare il rivenditore, un centro assistenza autorizzato o accedere al site web della casa (http://panasonic.net).

La casa non si assume responsabilità se il frigorifero viene collegato dall'utente.

1 Collegare il connettore tubo all'apertura del tubo di servizio dell'acqua.

Ruotare il connettore tubo in senso orario per collegarlo.
- Dopo aver serrato manualmente il connettore tubo fino al punto massimo, stringerlo ulterioriamente di circa mezzo giro con un attrezzo.
- Controllare che ilhetto sa montato correttamente nel connettore tubo.

2 Inserire il connettore di accoppiamento per tubo nel tubo di servizio dell'acqua.

3 Inserire il tubo di servizio dell'acqua nell'estremità del connettore tubo.

• Il tubo di servizio dell'acqua deve essere inserito saldamente nell'estremità del connettoro tubo.

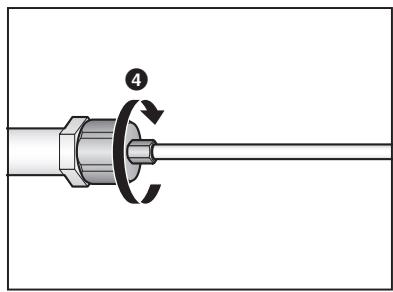

4 Stringere il connettore di accoppiamento per tubo sul connettore tubo.

Ruotare il connettore di accoppiamento per tubo in senso orario per collegarlo.
- Stringere il connettore di accoppiamento per tubo fino a colmare lo spazio tra il connettore di accoppiamento per tubo e il connettore tubo.

Al terminel del collegamento, apire la linea principale di alimentazione dell'acqua e verificare che non vi siano perdite d'acqua.

Note:

• Se non si rispetto n i passaggi sopra illustrati, potrebbero verificarsi perdite d'acqua.
• Avvolgere il fatto inccesso del tubo di servizio dell'acqua sul retro del frigorifero.

Collegare il connettore tubo all'apertura del tubo di servizio dell'acqua di tipo G 1/2.

Installazione del filtro dell'acqua

All'acquisto del frigorifero, il filtro dell'acqua non è installato.

Installare il filtro dell'acqua in dotazione con il frigorifero.

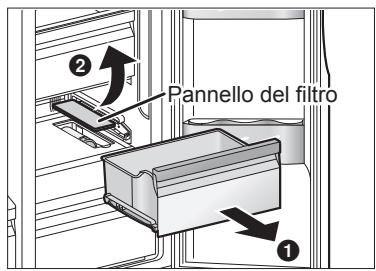

Rimuovere il cassetto della zona Vitamin-Safe.
Rimuovere il pannello del filtr.

Inserire le dita nella tacco sul lato anterio del pannello del filtro, quando rimuovere il pannello del filtro.

Installare il filtro dell'acqua e ruotarlo di 90 gradi in senso orario.
4 Spingere il filtro dell'acqua verso il basso e ricollocare il pannello del filtrto in posizione.

Nota:

Far circolare acqua nel dispenser di acqua fino a quando l'acqua è limpida (15 bicchieri (circa 3 litri)). In quello modo, il systema di alimentazione dell'acqua viene pulito e l'aria viene rimossa dal tubo di alimentazione dell'acqua.

Il frigoriferò è dotato di quello rotelle per consentire uno spostamento agevole.

Leggere attendamente la sezione "Scelta del luogo ottimale" e installare il frigoriferro nel luogo miglior. Dopo aver deciso il luogo di installmente, fissare e regolare il frigoriferro in modo che sua stabile.

Rimozione della griglia anteriore

Aprendo le due porte e guardando la griglia anteriore dall'alto, è possibile vedere due viti, una a sinistra e una a destra.

Ruotare le viti in senso antiorario, quindi rimuoverle.

Leggermente a destra del centro della griglia anteriore, in basso, è presente una zona di collegamento. Afferrare la zona descritta e tirare la griglia verso di sé per rimuoverla.

Fissaggio del frigorifero

Inserire un cacciavite a taglio in una fessura dei piedini regolabili destro e sinistro, ruotarli nella direzione individata delle frece per abbassare i piedini al livello del pavimento e quindi fissarli saldamente.

Allineamento del frigorifero

Ruotate i piedini regolabili in modo da allineare il frigorifero rispetto al pavimento.

Se la porta destra e sinistra non sono allineate tra loro, ruotare uno dei piedini regolabili e allineare le porte.

Se la porta sinistra è più bassa della porta destra

Inserire un cacciavite a taglio in una fessura del piedino regolabile sinistro, ruotarlo nella direzione individata alla freccia e regolare.

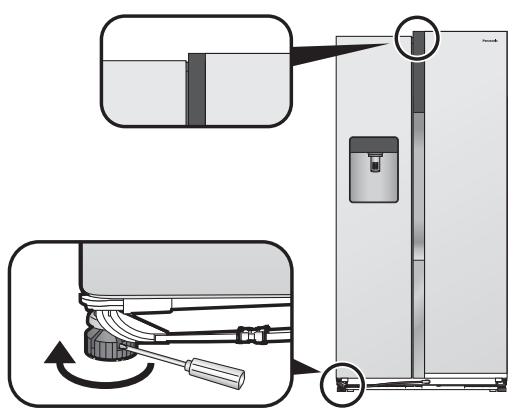

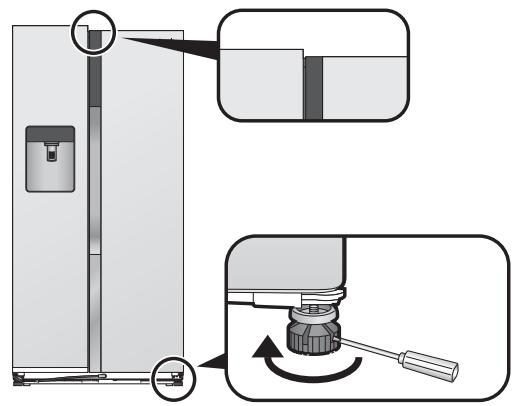

Se la porta destra è più Bassa della porta sinistra

Inserire un cacciavite a taglio in una fessura del piedino regolabile destro, ruotarlo nella direzione individata alla freccia e regolare.

Fissaggio della griglia anteriore

Seguire i passaggi per la rimozione della griglia in ordine inverso.

• Prestare attenzione a non comprimero o danneggiare il tubo di alimentazione dell'acqua.

Manutenzione

Rimuovere tutti i materiali e i nastri di imballaggio.

Pulire l'interno del frigorifero con un panno morbido imbevuto di acqua tiepida e strizzato accuramente.

Lavare e far asciugare la cassetta porta ghiaccio prima di montarla (non usare asciugapiatti, asciugacapelli o altri elettrodomestici per asciugarla).

Collegamento della spina di alimentazione alla presa elettrica

Quando la spina di alimentazione viene collegata alla presa elettrica, il display della temperatura inizia a lampeggiare come illustrato nella figura a destra e il frigorifero inizia a raffreddare.

Le temperature visualizzate in questa fase non sono quella effettive.

Quando la temperatura del frigorifero raggiunge gli 8^ , quella del congelatore raggiunge i -12^ e quella della zona Vitamin-Safe raggiunge i 5^ , il display della temperatura smette di lampeggiare e si accende molto la temperatura effettiva.

Per raggiungere le temperature impostate occorre circa mezza giornata (se la temperatura ambiente è di circa 32 °C, il frigorifero non contiene alimenti e le porte sono chiuse).

Inserire gl alimenti nel frigorifero solo dopo aver verificato che lo scomparto del frigorifero sua stato raffreddato.

Note:

• Il raffreddamento potrebbe impiegare più tempo nei mesi estivi o quando la temperature ambiente è superiore.
• Mentre il display della temperatura lampeggia, l'llarme suona per avvisare che la temperatura è aumento. L'llarme più essere disattivato premendo.
• Se occorre scollegare il frigorifero alla presa elettrica, attendere almeno 10 minuti prima di ricollegarlo. In caso contrario, il compressore potrebbe danneggiarsi.

Dispenser di ghiaccio/acqua e macchina del ghiaccio automatica

Prima di poter utilizzato il dispenser di ghiaccio/acqua, il ghiaccio deve essere prodotto alla macchina del ghiaccio automatica. La macchina del ghiaccio automatica può produrre sei cubetti di ghiaccio alla volta e circa 42 cubetti al giorno (la quantità, tuttavia, dipende nelle condizioni prevalenti).

Al primo utilizzato della macchina del ghiaccio, la formazione di ghiaccio richiede circa 8 ore.

La produzione automatica di ghiaccio si interrompe appena la cassetta porta ghiaccio si riempie.

Nota:

• Al primo utilizzato del dispenser di ghiaccio/acqua e della macchina del ghiaccio automatica, l'acqua o il ghiaccio potrebbero apparire di colore alterato o emanare odori: questi fenomeni sono normali e non indicano guasti. Appena l'acqua scorre nel filtro dell'acqua, nei tubi e nelle altre parti interne del frigorifero, quosti sintomi scompaiano. Pertanto, continuare ad alimentare acqua e ad estrarre il ghiaccio dal dispenser di acqua/ghiaccio fino a quando il colore alterato o gli odori scompaiano.

In alcune abitatazioni, potrebbe essere necessario ripetere la procedura più volte.

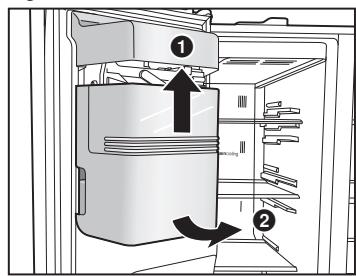

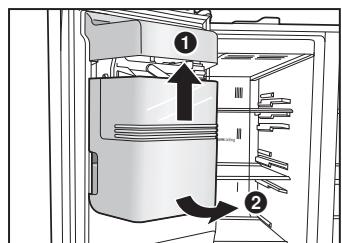

Rimozione della cassetta porta ghiaccio

• Sollevare leggermente la cassetta porta ghiaccio e tirare la parte inferiore verso di sé. (fig. 1) Impostazione della cassetta porta ghiaccio
• Allineare la parte superiore alla macchina del ghiaccio automatica, quando spingere la parte inferiore e inserirla saldamente fino in fondo nella sede.

• Tenere la cassetta porta ghiaccio con entrambé le mani.
• Assicurarsi che la cassetta porta ghiaccio sia fissata saldamente in fase di montaggio (la caduta della cassetta porta ghiaccio cui possa看清 le sioni personali e danni).

Se non è possibile montare correttamente la cassetta porta ghiaccio

• Inserire la cassetta porta ghiaccio nella posizione originale completenesso after ruotato di 90 gradi la manopola situata sul retro della cassetta porta ghiaccio, come indicate in fig. 2.

fig. 1
fig. 2

Componenti e funzioni

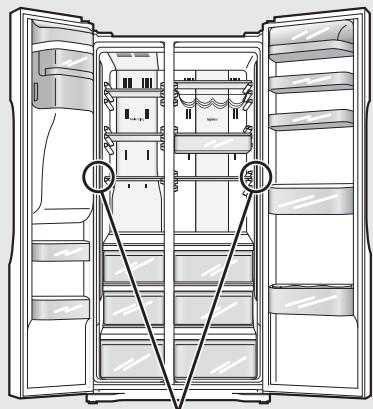

Interno e conservazione degli alimenti

Macchina del ghiaccio automatica
Cassetta porta ghiaccio

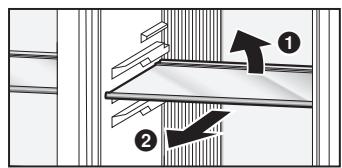

Ripiani in veto

La posizione dei ripiani (eccetto alla la perso ripiano dall'alto nel congelatore) è regolabile.

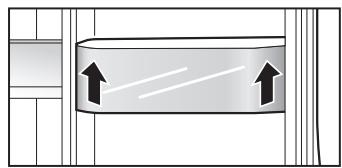

Ripiani porta

La posizione dei ripiani (solo alla del secondo ripiano dal basso nel frigorifero) è regolabile.

Portauova, ripiano bottiglie fornito (uno per lato).

Cassetti
Spia LED sulla torre anteriore

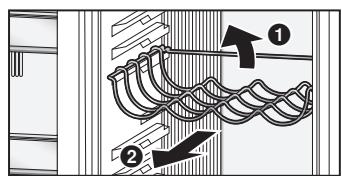

7 Portabottiglie
3 Hygieneair Filtro deodorante
Ripiano sigillato della porta
Ripiano sospeso
1 Zona 0^

12 Zona Vitamin-Safe
Temperatura selezionata da 0^ a 5^ e spie LED blu, verde e bianca in dotazione.
18 Zona 5^ Fresh
Spie LED blu e verde in dotazione.
Ripiano bottiglie

Congelatore Da -17 °C a -25 °C	Surgelati, carne, pesce, gelato, ecc.
Frigorifero Da 1 °C a 7 °C	Burro, latticini, uova, bevande, condimenti, alimenti cotti, ecc.
	Zona 0°	Carne, pesce, prosciutto, salsicce, ecc.
	Zona Vitamin-Safe	Verdure, frutta, ecc. conservati a bassa temperatura
	Zona 5° Fresh	Verdura, frutta, ecc.

Note:

• Le temperature della zona 0^ e della zona Fresh 5^ variano a seconda della temperatura impostata per il frigorifero.

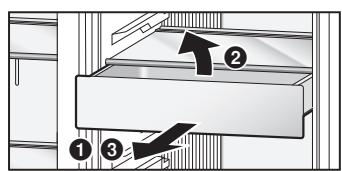

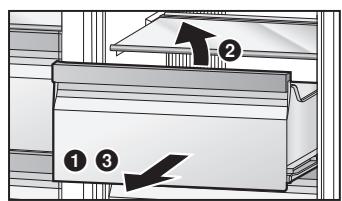

  Rimuovendo il primo e il secondo cassetto interno del congelatore è possible disporre di uno spazio molto più ampio.

• Installare il frigoriferio in un locale asciutto, fresco e ben ventilato. Più la temperatura ambiente è fresca, minore sare il consumo di energia. (Fare riferimento alla Pagina 98 per dimensioni e spazio)

• La combinazione di cassetti e ripiani che risulterà maggior in volume comportera un minore consumo energetico del frigorifero.

• Rimuovere il primo e il secondo cassetto in alto e la cassetta porta ghiaccio nel congelatore.

• Tutti ripiani si trovano nella stessa posizione del momento dell'acquisto.

• Rimuovere la cassetta porta ghiaccio, quando spegnere la macchina del ghiaccio automatica e il dispenser del ghiaccio. (Fare riferimento alla Pagina 112)

• Evitare di riempire eccessivamente il frigorifero per consentire una Buona circolazione dell'aria.
• Aprière le porte soit se nécessario e per il minor tempo possible.
• Pulire periodicamente le aperture di ventilazione alla base del frigorifero con un aspirapolvere o altri strumento simile. (Prestare attenzione a non danneggiare il tubo dell'acqua o del circuito refrigerante all'interno del coperchio)
• L'impostazione in "Modalità Super Freeze" comporerà un maggiore consumo energetico.

Etichetta temperatura (opzionale)

• L'etichetta è solo per i frigoriferi acquistati in Francia.

Etichetta temperatura

Esterno e pannello comandi

① Pannello comandi
(2) Pannello del dispenser di ghiaccio/acqua
③ Dispenser di ghiaccio/acqua
④ Maniglie delle porte

Pannello del dispenser di ghiaccio/acqua

Area del display

1 Icona di sostituzione del filtro dell'acqua Indica che è necessario sostituire il filtro dell'acqua.
Display technique di assistenza Non viene visualizzato durante il normale funzionamento.
3 Icona di distribuzione acqua filtrata
4 Icona di distribuzione ghiaccio tritato
Icona di distribuzione cubetti di ghiaccio
Icona Blocco bambini

Area comandi

Tasto del dispenser di ghiaccio/acqua

Pannello comandi

Area del display

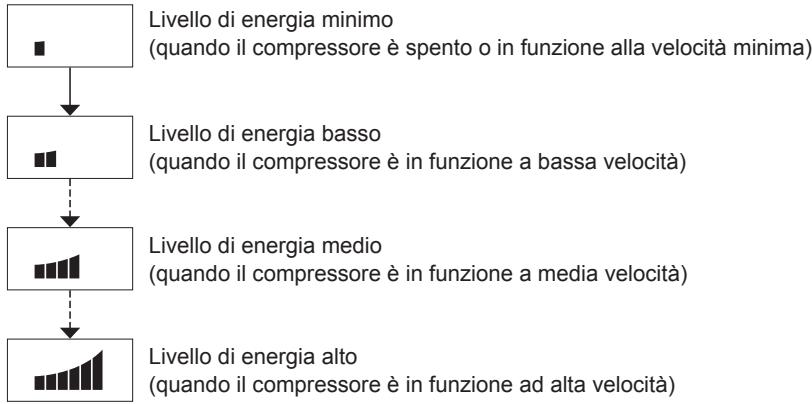

Livello potenza di raffreddamento

Indica la potenza di raffreddamento del frigorifero.

2 Temperatura frigorifero
3 Temperatura congelatore
4 Temperatura zona Vitamin-Safe
5 Modalità Zona 5^ Fresh
6 Modalità Super Freeze
7 Modalità Vitamin-Safe
Modalità Vacanza
9 Modalità Eco
10 Blocco bambini

Area comandi

1 Tasto Su
12 Tasto Set
18 Tasto Giu

Note:

• Normalmente, i display del pannello sono spenti. I display si attivano premendo i tasti o dispono le porte.
• La temperatura visualizzata potrebbe differire da quella effettiva.
• I tasti vengono azionati con un tocco.
• Il frigorifero utilizes un microprocessore per controllare la temperatura.

La temperatura interna del frigorifero varia a seconda di fatti quali le variazioni di temperatura ambiente, la velocità di funzionamento del compressore, la frequenza di apertura e chiusura delle porte, la quantità e le modalità di conservazione degli alimenti.

Impostazione della temperatura

É possible regolare la temperatura del frigorifero, del congelatore e della zona Vitamin-Safe.

All'acquisto, le temperature impostate sono le seguenti.

Frigorifero: 4^

Congelatore: -20 °C

Zona Vitamin-Safe: 2^

1

2

3

4

5

6

Il pannello comandi si accende e viene visualizzata la temperatura interna del frigorifero.
Il display della temperatura inizia a lampeggiare,indicando che è possibile impostare le temperature.
3 La temperatura impostata per il frigoriferino inizia a lampeggiare.
Agni pressione del tasto, il display lampeggiante visualizza del frigorifero, congelatore e zona Vitamin-Safe in sequenza.
Regolare la temperatura.

• Premere per augmentare la temperatura e per diminuirla.

Il display smette di lampeggiare e si accende,indicando che le temperature sono impostate.
- Circa 30 secondi dopo, il pannello comandi si spegne.

Nota:

• Il display in 1 torna allo stato normale se non vengono eseguite operazioni per circa 5 secondi durante l'impostazione.

Frigorifero

Impostare la temperatura interna del frigorifero.

É possible impostare qualsiasi temperatura da 1^ a 7^ .

Note:

• Se la temperatura viene impostata a 1^ per un periodo prolongato, alcuni alimenti potrebbero congelare.
• In modalità Vacanza, la temperatura non viene visualizzata e non può essere impostata.
• La temperatura non può essere impostata neanche in modalità Eco.

Congelatore

Impostare la temperatura interna del congelatore.

• In modalità Eco, la temperatura non può essere impostata.

Zona Vitamin-Safe

Impostare la temperatura della zona Vitamin-Safe.

É possible impostare qualsiasi temperatura da 0^ a 5^ .

Note:

• Se la temperaturaiene impostata da 0^ a 1^ per un periodo prolongato, alcuni alimenti potrebbero congelare.
• In modalità Vacanza, la temperatura non viene visualizzata e non può essere impostata.
• La temperatura non può essere impostata neanche in modalità Eco.

Uso delle funzioni utili

Il frigorifero è dotato di alcune funzioni utili per applicazioni specifiche.

Il pannello comandi si accende.
Il display funzioni inizia a lampeggiare,indicando che è possibile impostare le funzioni.
3 “5°Fresh Zone” inizia a lampeggiare.
4 Selezionare la funzione dautilizzare.
Il display corrispondente alla funzione selezionata smette di lampeggiare e si accende,indicando che la funzione è impostata.

Agni pressione del tasting, il display alterna leindicazioni "on"e "off".

On: la funzione viene attivata.

Off: la funzione viene disattivata.

• Circa 30 secondi dopo, il pannello comandi si spegne.

Note:

• Il display in 1 torna allo stato normale se non vengono eseguite operazioni per circa 5 secondi durante l'impostazione.
• Se il display della temperatura lampeggia, attendere circa 5 secondi fino all'accensione del display prima di eseguire le operazioni sulla descritte.

Modalità Zona 5° Fresh

5°Fresh Zone

Impostando la Zona 5^ Fresh si accendono le spie LED Vitamine (blu, verde) per preservare il contentuto di vitamina C contentuto in verdura e frutta.

Modalità Super Freeze

Super Freeze

In questa modalità, il congelatore si raffredda velocemente, consentendo la congelamento di alimenti freschi e simili. La modalità Super Freeze viene disattivata automaticamente durante circa 50 ore.

Note:

• Se è impostata la modalità Super Freeze, la temperatura interna del congelatore potrebbe scendere al di sotto di quella impostata.
• II compressore funziona ad alta velocità.
• Se la modalità Super Freeze viene impostata quando è attiva la modalità Eco, la modalità Ecoiene temporaneamente disattivata. Al termine della modalità Super Freeze, riprende il funzionamento in modalità Eco Mode.
• L'effetto sugli alimenti conservati potrebbe diminuire se la modalità Super Freeze viene impostata diverse ore prima di riporre gli alimenti nella scomparto congelatore.
• Le seguenti operazioni sono consigliate per raggiungere la massima capacité.
  ① Impostare la modalità Super Freeze 24 ore prima di riporre gli alimenti.
  ② Collocare gli alimenti nel secondo cassetto dall'alto o sul ripiano in vetro. (collocando gli alimenti direttamente sul ripiano in vetro, è possible ottenera una capacité di congelamento superiore).
• La capacité di congelamento massima in 24 ore è individata sulla targhetto delle specifiche.

Modalità Vitamin-Safe	Impostando la Zona Vitamin-Safe si accendono le spie LED Vitamine (blu, verde, bianca) per preservare il contento di vitamina C e D contenuto in verdura e frutta.
Vitamin-Safe
Modalità Vacanza	Impostare QUESTa modalità se il frigoriferro non verrà utilizzato per un periodo prolongato, per esempio in vacanza, o se deve essere utilizzato solo il congelatore.
Holiday	Impostando QUESTa modalità, la temperatura del frigoriferro non viene visualizzata. Quando è impostata Questa modalità, la Temperatura zona Vitamin-Safe non è visualizzata.
	Note: • Prima di utilizzato la modalità Vacanza, svuotare il frigoriferro e chiudere la porta. • Per motivi igienici, in modalità Vacanza la temperature interna del frigoriferro viene tenuta a circa 15 °C. • Il congelatore viene raffreddato normalmente.
Modalità Eco	Impostare QUESTa modalità se il congelatore non viene utilizzato intensamente, per esempio nei mesi invernali o di notte.
Eco	Nota: • La modalità Eco non può essere impostata quando è impostata la modalità Super Freeze.
Blocco bambini	Il tasti sul pannello comandi e sul pannello del dispenser di ghiaccio/acqua possono essere bloccati. Se è impostato il Blocco bambini, sul pannello comandi e sul pannello del dispenser di ghiaccio/acqua viene visualizzato “Lock”. Per disattivare QUESTa modalità, tenere premuto sul pannello comandi per almeno 3 secondi.
Lock

Uso del dispenser di ghiaccio/acqua

Il dispenser di ghiaccio/acqua più distribuire acqua, ghiaccio tritato o cubetti di ghiaccio.

Il pannello del dispenser di ghiaccio/acqua si accende.

Viene visualizzata l'icona correspondente al prodotto distribuito per ultimo.

Agni pressione del tasting, l'icona cambia.

Premere il tastingo ad accendere l'icona correspondente al prodotto desiderato.

Appoggiare una tazza contro la levetta e premere delicatamente.

Il dispenser di ghiaccio/acqua distribuisce acqua o ghiaccio.

• Durante la distribuzione, tenere la tazza o un altro recipiente sollevati vicino alla guida, in modo da non versare o spruzzare acqua o ghiaccio.

L'acqua distribuita dal dispenser di acqua viene raffreddata a una temperatura appropriata. Se si desidera acqua con una temperatura più bassa, riempire di ghiaccio una tazza o un altro contentatore e quindi distribuire l'acqua.

Per evitare versamenti di acqua o ghiaccio, allontanare lentamente la tazza alla levetta dopo la distribuzione dell'acqua o del ghiaccio.

• Dopo aver allontanato la tazza alla levetta, il ghiaccio potrebbe essere distribuito ancora per quale istante. Si tratta di un'operazione normale e non indica malfunzionamenti.
• Per quale istante dopo lo distribuzione, una parte di ghiaccio o acqua rimasta nella guida potrebbe cadere o scorrere. Si tratta di un'operazione normale e non indica malfunzionamenti.

Note:

• Circa 10 secondi dopo aver premuto il tasting, il pannello del dispenser di ghiaccio/acqua si spegne. Se il pannello è spento, la pressione della levetta non ha effetto.
• In modalità Blocco bambini, tutto il tasting viene visualizzato "Lock".
• Inizialmente, l'acqua distribuita dal dispenser di acqua potrebbe avee una temperatura leggermente superiore.
• La cassetta porta ghiaccio deve contentete solo il ghiaccio prodotto dal frigorifero e nessun altri tipo di ghiaccio. In caso contrario, potrebbero verificarsi problemi.
• Se la macchina del ghiaccio produce cubetti troppo piccoli, è possibile regolare la quantità d'acqua fornita alla macchina del ghiaccio. Contattare il rivenditore o un centro di assistenza autorizzato.
  Se la levettaiene spinta per più di 30 secondi, il dispenser di ghiaccio/acqua interromperà automaticamente la distribuzione di acqua o ghiaccio.

Funzioni di avviso all'utilizzatore

Le seguente funzioni di avviso all'utilizzatore vengono attivate se si lascia una porta socchiusa per un periodo prolongato o se la temperatura interna del frigorifero augmente.

		Display temperature	Allarme	Spia LED sulla torre anteriore
Porta socchiusa	Continuo per 1 minuto	Lampeggia	Un segnale acustico	Lampeggia una volta
	Continuo per 3 minuti	Lampeggia	Due segnali acustici	Lampeggia due volte
	Continuo per 5 minuti	Lampeggia*	Segnale acustico continuo	Lampeggia continuamente
Aumento di temperature interna del frigorifero	Congelatore: -12 °C o più	Lampeggia*	Segnale acustico continuo	Funzionamento normale
	Frigorifero: 8 °C o più	Lampeggia*	Segnale acustico continuo	Funzionamento normale

*Lampeggia per 30 secondi agli 30 minuti.

Rimozione e reinstallazione

Ripiani in veto

Sollevare leggermente la parte posteriore del ripiano, quindi estrarlo.

Per reinstallare il ripiano, allinarlo con la guida destra e sinistra, quindi spingerlo in posizione.

Cassetti

Estrarre il cassetto fino in fondo e, sollevandone leggermente la parte posteriore, tirarlo verso l'esterno.

Per reinstallare il cassetto, allinearlo con la guida destra e sinistra, quindi spingerlo in posizione.

Ripiani porta e ripiano sigillato della porta

Premere il ripiano dal basso verso l'alto e rimuoverlo.

Per reinstallare il ripiano, allineare la sporenza destra e sinistra e premere il ripiano con decisione verso il basso fino al punto massimo.

Portabottiglie

Sollevare leggermente la parte posteriore del portabottiglie, quindi estrarlo.

Per reinstallare il portabottiglie, allinarlo con la guida destra e sinistra, quindi spingerlo in posizione.

Ripiano sospeso

Estrarre il ripiano sospeso fino in fondo e, sollevandone leggermente la parte posteriore, tirarlo versuso l'esterno.

Per reinstallare il ripiano sospeso, allinarlo con la guida destra e sinistra, quando spingerlo in posizione.

Cassetta porta ghiaccio

Sollevare leggermente la cassetta porta ghiaccio e tirare la parte inferiore verso di sé.

Per rimontare la cassetta porta ghiaccio, allnearne la parte superiore con la macchina del ghiaccio automatica, quindi spingere la parte inferiore e insertirla con decisione fino a bloccarla.

• Durante la rimozione della cassetta porta ghiaccio, prestare attenzione a non versare il ghiaccio contento all'interno.
• Prima di rimontare la cassetta porta ghiaccio, togliere il ghiaccio contento all'interno.

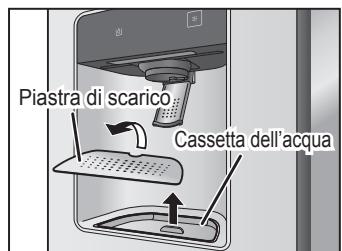

Piastra di scarico e cassetta dell'acqua del dispenser di ghiaccio/acqua

Inserire le dita nella tacco sul lato posteriore della piastra di scarico, quindi rimuovere la piastra. Afferrare la cassetta dell'acqua alla sporenza, quindi rimuovere la cassetta.

Per rimontare i componenti, montare prima la cassetta dell'acqua, quando montare la piastra di scarico.

Pulizia e manutenzione

Esegui periodicamente la pulizia e la manutenzione per tenere il frigorifero pulito e garantire un funzionamento corretto e duratto.

Prima di eseguire la pulizia o la manutenzione, scollegare sempre la spina di alimentazione alla presa elettrica. Non collegare o scollegare la spina di alimentazione con le mani bagnate. In caso contrario, potrebbero verificarsi infortuni o scosse elettriche.

Nonutilizzare i seguenti prodotti per la pulizia:

• Detergenti alcalini (potrebbero dissolverre le parti in plastica)
• Prodotti abrasivi, saponi in polvere, acqua molto calda o boliente, spazzole, acidi, benzene, solventi per vernici, alcol, ecc. (potrebbero rovinare le superfici, la vernice o le parti in plastica)

Pulizia

Rimuovere lo sporco meno ostinato con un panno imbevuto di acqua tiepida.

Rimuovere lo sporco ostinato con un panno imbevuto di detergente neutro da cucina diluito.

Rimuovere il detergente residuo con un panno imbevuto di acqua tiepida.

Per completing la pulizia, asciugare completamente le superfici per rimuovere l'umidità residua.

Non utilizzato detergenti (contenti prodotti abrasivi o miscele chimiche) ed eliminare al più presto macchie di cibo, condimenti o sporcizia dallo sportello.

Interno, cassetti, ripiani in vetro e ripiani porta

Rimuovere le trace di olio commestabile, burro e altri tipi di grassi o oli sulle parti in plastica.

In caso contrario, le parti in plastica potrebbero danneggiarsi. I cassetti, i ripiani in vetro e i ripiani porta possono essere rimossi. Se sono molto sporchi o emanano odori, rimuoverli e lavarli.

Guarnizione sull'apertura delle porte

Una guarnizione sporca o danneggiata consente la fuoriuscita di aria fredda.

Appena la guarnizione si sporca, rimuovere immediatamente lo sporco.

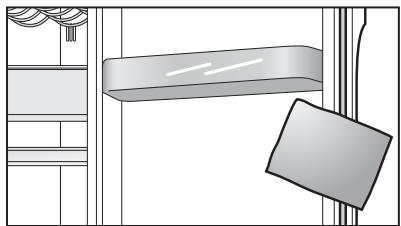

Cassetta porta ghiaccio

Se la cassetta porta ghiaccio contiene ghiaccio di vecchia data o blocchi di ghiaccio, rimuovere la cassetta e gettare il ghiaccio.

Dispenser di ghiaccio/acqua

La piastra di scarico e la cassetta dell'acqua posso sono essere rimosse. A intervalli periodici, gettare l'acqua accumulata nella cassetta dell'acqua.

Esterno del frigorifero

Se il frigorifero si sporca esternamente, rimuovere lo sporco. Inoltre, se la polvere si accumula sulla spina di alimentazione, potrebbero verificarsi incendi. A intervalli periodici, rimuovere la polvere con un panno asciutto, ecc.

Pannello comandi e pannello del dispenser di ghiaccio/acqua

Pulire i pannelli con un panno morbido imbevuto di acqua tiepida e strizzato accuramente.

Il pannello comandi e il pannello del dispenser di ghiaccio/acqua sono realizzati con materiali delicati.

Pertanto, non danneggiare le superfici.

Nota:

Non lavare i cassetti, i ripiani in vetro, le maniglie delle porte o altre parti in lavastoviglia. In caso contrario, la doratura o la placcatura delle parti potrebbero staccarsi o le parti potrebbero danneggiarsi.

Sostituire periodicamente il filtro dell'acqua. Di norma, il filtro delve essere sostituito agli sei mesi.

Quando occorre sostituire il filtr, viene visualizzata l'icona " " sul pannello del dispenser di ghiaccio/acqua.

L'intervallo di sostituzione dipende alla quantità, alla qualità e alla pressione dell'acqua utilizzata e potrebbe essere nettamente inferiore a sei mesi.

Inoltre, sostituire il filtrlo dell'acqua nei seguenti casi:

Se il ghiaccio o l'acqua emanano odori o hanno un gusto sgradevole (la capacité del filtrò è ridotta)
- Se la quantità d'acqua in ingresso nel frigorifero è diminuuita (ilhetto è intasato)

Sostituzione del filtro

Rimuovere il cassetto della zona Vitamin-Safe.
Rimuovere il pannello del filtr.

Inserire le dita nella tacco sul lato anteriore del pannello del filtro, quando rimuovere il pannello del filtro.

3 Inclinare ilchio dell'acqua leggermente verso l'alto.

4 Ruotare il filtro dell'acqua di 90 gradi in senso antiorario ed estrarlo.
Montare il nuovo filtro dell'acqua.

Seguire i passaggi per la rimozione del filtrio in ordine inverso.

Mentre "[]" è visualizzato sul pannello del dispenser di ghiaccio/acqua, tenere premuto sul dispenser di ghiaccio/acqua per almeno 3 secondi. L'icona "sul dispenser di ghiaccio/acqua si spegne.

Note:

• Dopo aver rimoso il filtro dell'acqua, l'acqua contenta all'interno potrebbe cadere.

In caso di versamenti d'acqua, rimuovere il cassetto della zona 5^ Fresh e asciugare l'acqua sul fondo al frigoriferro.

Per acquistare un nuovo filtro dell'acqua, rivolgersi al rivenditore o un centro assistenza autorizzato per l'acquisto.

Tipodi filtrodell'acqua:CNRAH-257760

Disattivazione della produzione automatica di ghiaccio

La funzione di produzione automatica del ghiaccio può essere disattivata se, per esempio, non deve essere utilizzata per un periodo prolongato.

Rimuovere la cassetta porta ghiaccio e impostare l'interruttore all'interno della macchina del ghiaccio automatica in posizione OFF.

Nota:

• Dopo aver spostato l'interruttore su OFF, rimontare la cassetta porta ghiaccio nella posizione originale.

Anche dopo aver spostato l'interruttore su OFF, il ghiaccio rimanente nella cassetta dei cubetti verrà depositato nella cassetta porta ghiaccio.

Uso del congelatore alla cassetta porta ghiaccio

Rimuvendo la cassetta porta ghiaccio, è possible collocare grande alimenti sui ripiani in vetro del congelatore.

Perutilizzare il congelatore sansa cassetta porta ghiaccio, procedere come segue e specnere il dispenser di ghiaccio.

1 Disattivare la funzione di produzione automatica di ghiaccio.
Visualizzare "sul pannello del dispenser di ghiaccio/acqua.
3 Tenere premuto per almeno 3 secondi.
4 Montare il coperchio dell'espulsore del ghiaccio.

Per motivi di sicurezza e di risparmio, fissare il coperchio dell'espulsore del ghiaccio fornito con il frigorifero all'area del dispenser del ghiaccio.

Il coperchio dell'espulsore del ghiaccio è costituito da 2 parti. Fissare prima ① e quindi ②

Note:

• Procedendo come segue, è possible utilizzato il dispenser di acquaanche quando il dispenser di ghiaccio è stato spento.

• Per rimontare e riutilizzare la cassetta porta ghiaccio, procedere come segue.

• Rimuovere il coperchio dell'espulsore del ghiaccio.

• Spostare l'interruttore della funzione di produzione automatica di ghiaccio in posizione ON.
• Montare la cassetta porta ghiaccio.

Coperchio dell'espulsore del ghiaccio (accessorio)

Controlli successivi alla pulizia e alla manutenzione

Il cavo di alimentazione è danneggiato?

La spina di alimentazione si è surriscaldata?

La spina di alimentazione è collegata saldamente alla presa elettrica?

Se il cavo di alimentazione è danneggiato, rimuoverve la spina alla presa e contattare il rivenditore o un centro di assistenza autorizzato.

Se le spie LED o il copri LED sono danneggiati o se si sospettano problemi, contattare il rivenditore o un centro di assistenza autorizzato. Non tentare di riparare, sostuire o smontare da soli i componenti danneggiati.

Se il frigorifero non deve essere utilizzato per un periodo prolongato

In this case, scollegare la spina di alimentazione. Lasciare socchiuse le porte del frigorifero per due o tre giorni per asciugarne l'internalo e prevenir la formazione di odori o muffa.

Al successivo riutilizzo, alimentare acqua (15 bicchieri (circa 3 litri)) ed estrarre il ghiaccio (circa 40 cubetti) dal dispenser di ghiaccio/acqua forn a ottener acqua e ghiaccio limpidi.

Per spostare o trasportare il frigorifero

Prima di spostare o trasportare il frigorifero

Innanzitutto, verificare che la linea principale di alimentazione dell'acqua sa chiusa.

Rimuovere gli alimenti e il ghiacchio dal frigorifero e scollegare la spina di alimentazione.

Scollegare il tubo di servizio dell'accua dal connettore tubo.

Preparare un contentore per raccogliere l'acqua che verrà versata dal tubo di servizio dell'acqua.
- Inoltre, rimuovere il connettore tubo collegato all'apertura del tubo di servizio dell'acqua e custodirlo in un luogo sicuro.

Rimuovere la griglia anteriore.
Scollegare i due tubi di alimentazione dell'acqua, che sporgono dall'area sottostante la porta del congelatore, dai connettori di alimentazione dell'acqua.

Rimuovere gli anelli di collegamento (neri) ed estrarre i tubi di alimentazione dell'acqua.

Poichi tubi di alimentazione dell'acqua verseranno acqua, preparare un contentatore per raccoglierla.

4 Sollevare i piedini regolabili e tirare il frigorifero in avanti.
Scaricare l'accua dall'uscita di scarico sul lato inferiore del pannello posteriore.

Collocare un contentatore molto l'uscita di scarico, inclinare il frigorifero all'indietro e scaricare l'acqua dall'uscita di scarico.

Rimontare la griglia anteriore.

Seguire i passaggi per la rimozione della griglia anteriore in ordine inverso.

Spostamento o transporte del frigorifero

Il frigorifero delve essere trasportato da almeno quattro persone.

• Ogni persona deve sostenere il frigorifero da uno dei quattro angoli.
  Non afferrare il frigorifero dalles porte.
• Sigillare le porte completamente con nastro in modo che non si aprano.

Nota:

• Tenere presente che il frigorifero potrebbe espellere acqua residua.

Risoluzione dei problemi

Se si osserva che il frigorifero non funziona correttamente, controllare innanzitutto i punti seguenti.

Se il problema persiste, scollegare la spina di alimentazione e contattare il rivenditore o un centro assistenza autorizzato.

Problemi generali

Il frigorifero emette un rumore anomalo.	· Il frigorifero è stato installato su un pavimento solido e in piano? · Ci sono spazi sufficienti intorno al frigorifero? · Qualche oggettoto vibra sul frigorifero? · Si tratta del normale rumore di funzionamento quando il frigorifero si avvia o si arrasta.
Si sente un rumorerosso lo spegnimento del compressore.	· Si tratta di un'operazione normale, spesso causata alla circolazione di ritorno del refrigerante al compressore.
Si sente un rumorerosso aver aperto o chiuso la porta.	· Si tratta di un'operazione normale, causata della differenza di pressione dell'aria tra l'interno e l'esterno del frigorifero.
Si sente un rumore di aria o acqua che circa曹操 abveni.	· Il rumore è causato alla circolazione del refrigerante nei tubi interni.
Si sente uno scatto a ogni accensione del frigorifero.	· Si tratta del rumore emesso dall'attivazione della valvola a tre vie, fenomeno piuttosto normale.
Si sente un sibilo continu.	· Il rumore è emesso quando la ventola per la circolazione dell'aria fredda è in funzione. · Il frigorifero è stato impostato in modalità Super Freeze? In modalità Super Freeze, la ventola per la circolazione dell'aria fredda funziona ad alta velocità ed emette un rumore maggiore. · Gli alimenti sonoccessivamente pressati o la temperature ambiente è alta? In questisi cià, la ventola per la circolazione dell'aria fredda funziona ad alta velocità ed emette un rumore maggiore.
La macchina del ghiaccio automatica emette rumore.	· Si tratta del rumore provocato alla caduta del ghiaccio nella cassetta porta ghiaccio. Si tratta di un suono normale.
Il compressore è piuttosto rumoroso.	· Il frigorifero è stato impostato in modalità Super Freeze? In modalità Super Freeze, il compressore funziona ad alta velocità ed emette un rumore maggiore. · Gli alimenti sonoccessamente pressati o la temperature ambiente è alta? In questisi cià, il compressore funziona ad alta velocità e normalmente emette più rumore.
Il compressore è in funzione da molto tempo.	· Quando si collega la spina di alimentazione per la prima volta, il compressore funziona più a lungo del normale per raffreddare l'interno del frigorifero fino a raggiungere le temperature impostate. · Il frigorifero è stato impostato in modalità Super Freeze? · Le portesono state aperte e chiuse frequentemente? Le porte sono completamente chiuse? · Gli alimenti sonoccessamente pressati o la temperature ambiente è alta? · Se il frigorifero contiene molti alimenti, il compressore dovrè funzionare più a lungo.
Sull'esterno del frigorifero si forma condensa.	· Se l'umidità ambientale è alta, potrebbe formarsi condensa. Si tratta di un fenomeno normale. Eliminare la condensa con un panno asciutto.
L'esterno del frigorifero è caldo al fatto.	· Una certa emissione di calorie è normale perché il frigorifero è dotato di un tubo dissipatore di calorie per prevenire la formazione di condensa.
I comandi del pannello comandi non funzionano.	· Il frigorifero è accesso? · Il frigorifero è stato impostato in modalità Blocco bambini?
La spia LED non si accende.	· Il frigorifero è stato impostato in modalità Vacanza? In modalità Vacanza, la spia LED sulla torre anteriore non si accende. · Il frigorifero è accesso?
L'allarme suona e il display della temperatura del pannello comandi e la spia LED sulla torre anteriore lampeggiano.	· Una o entrambé le porte del frigorifero sono state lasciate aperte. Chiudere le porte.

Frigorifero e congelatore

Il frigorifero non raffredda (e il congelatore non congela).	Il frigorifero è acceso?
Il frigorifero non raffredda (e il congelatore non congela) in modo soddisfacente.	La temperature impostata è troppo alta? Il frigorifero è esesto alla luce solare diretta o è vicino a un appearcchio di riscaldamento? Ci sono spazi sufficienti intorno al frigorifero? Gli alimenti sono excessively pressati o la temperature ambiente è alta? Le porto sono state aperte e chiuse frequently? Le porto sono completeness chiuse? Il frigorifero è stato impostato in modalità Vacanza? Se all'internalo del frigorifero vengono collocati alimenti caldi, la temperature aumento temporaneamente. Durante la stagione fredda o quando la temperature ambiente è bassa, potrebbe frembrare che il frigorifero non raffreddi.
C'è differenza tra la temperature impostata e la temperature effettiva.	Il frigorifero è stato impostato in modalità Super Freeze? Se all'interno del frigorifero vengono collocati alimenti caldi, la temperature aumento temporaneamente.
Ilghiaccio non viene prodotto.	La linea principale di alimentazione dell'acqua è aperta? Il tubo di servizio dell'acqua è stato collegato correttamente? Il frigorifero è accesso? L'interruttore della macchina delghiaccio automatica è in posizione ON?
Gli alimenti all'interno del frigorifero congelano.	La temperature impostata per il frigorifero è troppo Bassa? Gli alimenti sono stati collocati sul retro del frigorifero? La parete posteriore del frigorifero è più fredda. Pertanto, non collocavi alimenti che potrebbero congelare facilmente.
Nel frigorifero e nei cassetti si forma condensa.	Il frigorifero mantiene un'umidità elevata per tenere freschi verdure e altri alimenti. La condensa potrebbe formarsi se le porte sono state aperte e chiuse frequentlymente o se non sono state chiuse completeness. Rimuovere la condensa con un panno asciutto.
L'apertura della porta del congelatore è difficoltosa.	Talvolta, la differenza di pressione dell'aria tra l'interno e l'esterno del congelatore potrebbe renderere difficoltosa l'apertura. Attendere quello istante e riprovare ad aprire la porta.
Vi sono odori all'interno del frigorifero.	Gli alimenti con un odore forte sono stati sigillati prima di essere collocati nel frigorifero? Chiudere gli alimenti in un contentatore sigillato e collocarli nel frigorifero, oppure conservari nel ripiano sigillato della porta. Gli odori potrebberoaderire alle superfici interne del frigorifero. Pulire le superfici con un panno morbido imbevuto di acqua tiepida.

Dispenser di ghiaccio/acqua

L'acqua e il ghiaccio emanano odori.	Il filtrlo dell'acqua in uso è vecchio?
L'acqua non esce.	La linea principale di alimentazione dell'acqua è aperta? Il tubo di servizio dell'acqua è stato collegato correttamente? Il frigorifero è accesso? Sul pannello del dispenser di ghiaccio/acqua è visualizzata l'icona “{△}?”
Il ghiaccio non esce.	Il frigorifero è accesso? Sul pannello del dispenser di ghiaccio/acqua è visualizzata l'icona “{◇}” o “{◇}?”? La cassetta porta ghiaccio contiene ghiaccio? La cassetta porta ghiaccio contiene blocchi di ghiaccio? Il ghiaccio potrebbe esseri congelato nella cassetta porta ghiaccio se non è stato prelevato per molto tempo. Non è possibile prelevare ghiaccio se si è congelato e ammassato nella cassetta porta ghiaccio. Rimuovere il ghiaccio ammassato alla cassetta porta ghiaccio e dall'espulsore del ghiaccio. Anche se non è possibile prelevare il ghiaccio, alcuni cubetti restano nella cassetta del ghiaccio. Qesto è normale.
I comandi del pannello del dispenser di ghiaccio/acqua non funzionano.	Il frigorifero è accesso? Il frigorifero è stato impostato in modalità Blocco bambini?

Specifiche tecniche

Scheda prodotto (Regolamento UE 1060/2010)
NOME DEL FURNITORE	Panasonic
MODELLO	NR-BS53VX3-E	NR-BS53VW3-E
CATEGORIA	7 (Frigo-congelatore)
CLASSE DI EFFICIENZA ENERGETICA	A++
CONSUMO ANNUO DI ERGIA	346 kWh/anno*1
VOLUME UTILE FRIGORIFERO	324 L
VOLUME UTILE CONGELATORE	206 L
NUMERO DI STELLE CONGELATORE	Quattro stelle
SCOMPARTI "ANTIBRINA"	Frigorifero: antibrina / Congelatore: antibrina
TEMPO DI RISALITA DELLA TEMPERATURA	16 ore
CAPACITÀ DI CONGELAMENTO	15 kg/24 ore
CLASSE CLIMATICA	SN-T*2
EMISSIONI DI RUMORE AEREO	38 dB
Altre informazioni
VOLUME TOTALE LORDO	615 L
VOLUME TOTALE NETTO	530 L
DIMENSIONI ESTERNE LARGHEZZA × PROFONDITÀ × ALTEZZA	915 mm x 710 mm x 1860 mm
PESO NETTO	137 kg
TENSIONE NOMINALE	220 V - 230 V
FREQUENZA NOMINALE	50 Hz
REFRIGERANTE/CARICA	R600a/70 g
AGENTE ESPANDENTE	Ciclo/Iso-pentano

Note:
1 Il consumo energetico all'anno si basa sui risultati di prove standard per 24 ore in base a EN153. Il consumo di energia effettivo dipende dal modo in cui l'apparecchio è utilizzato e dal posting in cui è installato. Il consumo energetico什么意思 è in uso più variate in base al luogo in cui l'unità è installata, all'impostazione della temperatura di ciascun scomparto, a temperature ambiente e umidità, alla frequenza di apertura/chiusura degli sportelli, al volume e alla temperatura degli alimenti e al modo d'uso dell'apparecchio.
^2 Temperatura ambiente consentita: da 10^ a 43^

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare quosti prodotti ai punti di raccolta designati, dove verranno accettati gratuito. In alternatively, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di quello prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di quello materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo significato è valido solo nell'Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodocorrecto di smaltimento.

Questo significato è utilizzato per rinniare gli utenti alle istruzioni o alle brochure per delle informazioni importanti.

Questo refrigeratore incorpora un除去 che è considerato un prodotto biocida.

Ilaggio stesso incorpora una sostanza che contiene degli ioni d'argino che disattiva i batteri nelle aria all'interno del refrigeratore ed inibisce la crescita dei batteri.

Sostanza attiva: fosfato di argento sodio idrogeno zirconio

Contenido

Conector de manguera (con filtro)

Para G 3/4
