GEBRUIKSAANWIJZING NR-BS53VX3 PANASONIC

Hartelijk dank voor uw aankoop van dit Panasonic product.
Lees deze aanwijzingen aandachtig door voordat u dit product in gebruik neemt. Bewaar deze handleiding voor latere naslag.
Inclusief installmentiehandleiding.

Français 71-93

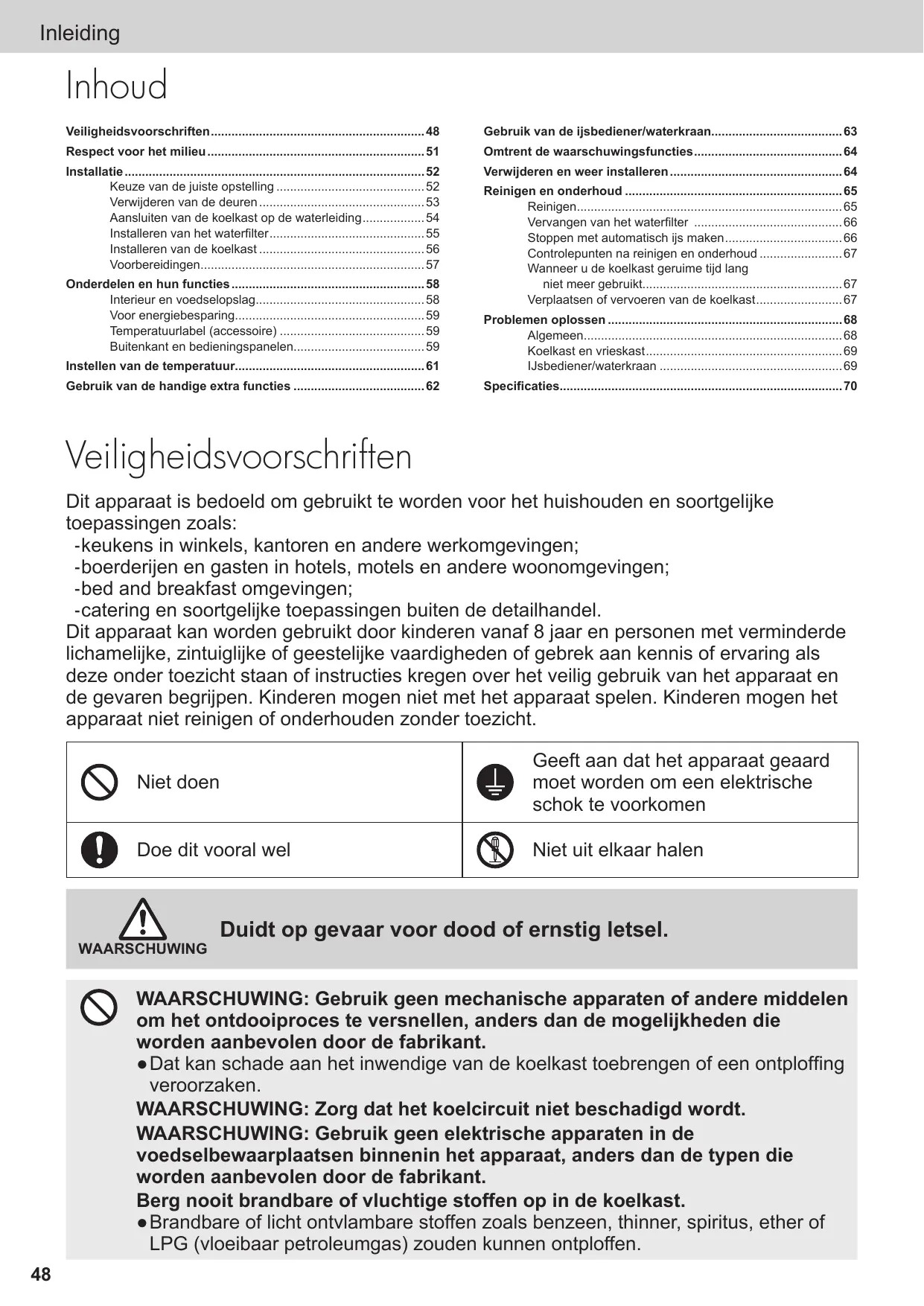

Veiligheidsvoorschriften 48

Respect voor het milieu 51

Installatie 52

Keuze van de juiste opstelling 52
Verwijden van de deuren 53

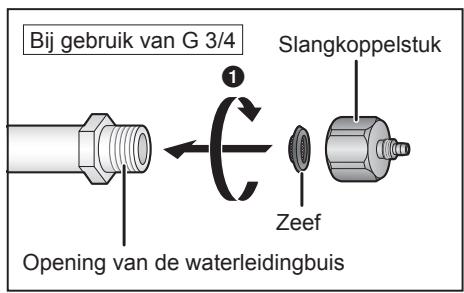

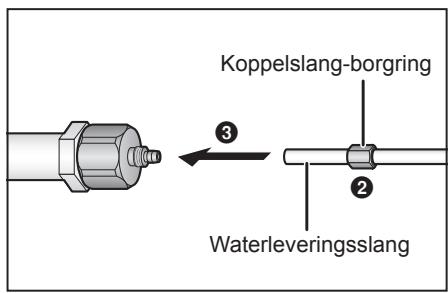

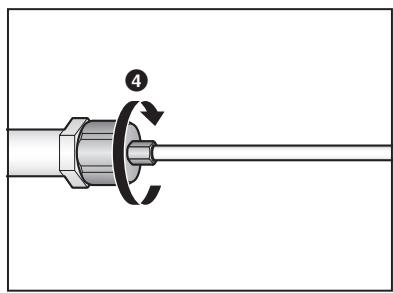

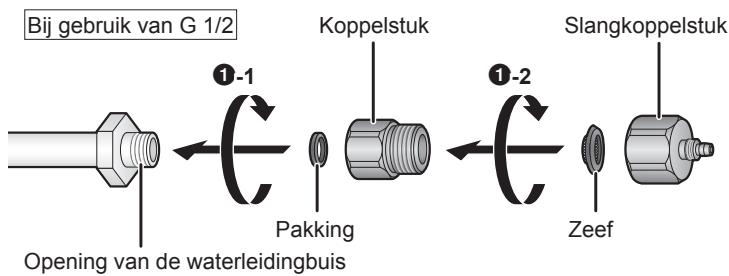

Aansluiten van de koelkast op de waterleiding. 54

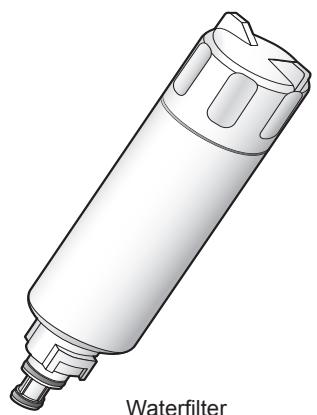

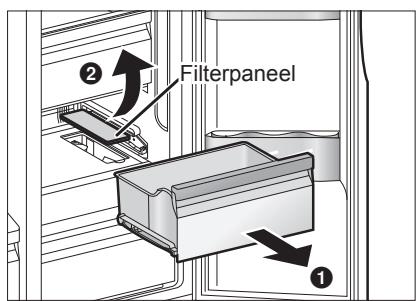

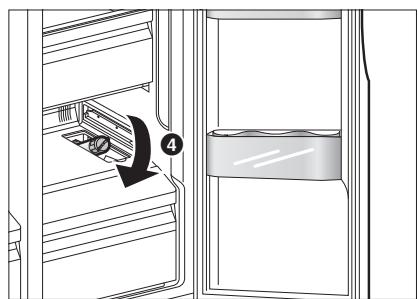

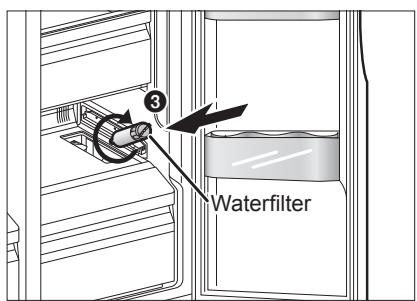

Installeren van het waterfilter. 55
Installeren van de koelkast 56
Voorbereidingen 57

Onderdelen en hun functies 58

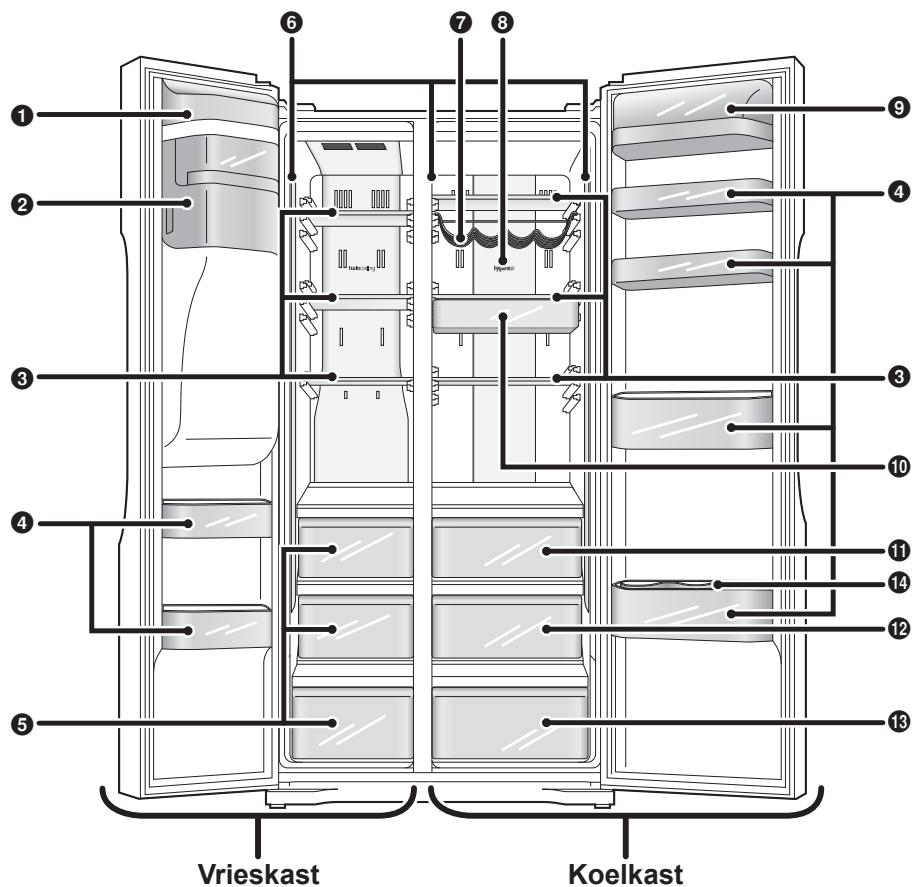

Interieur en voedselopslag. 58

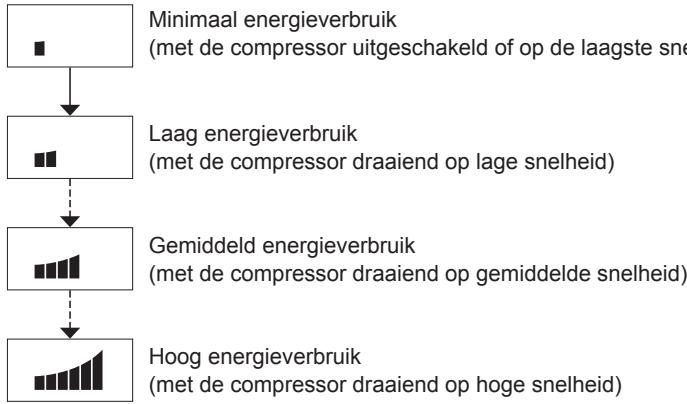

Voor energiebesparing. 59
Temperatuurlabel (accessoire) 59

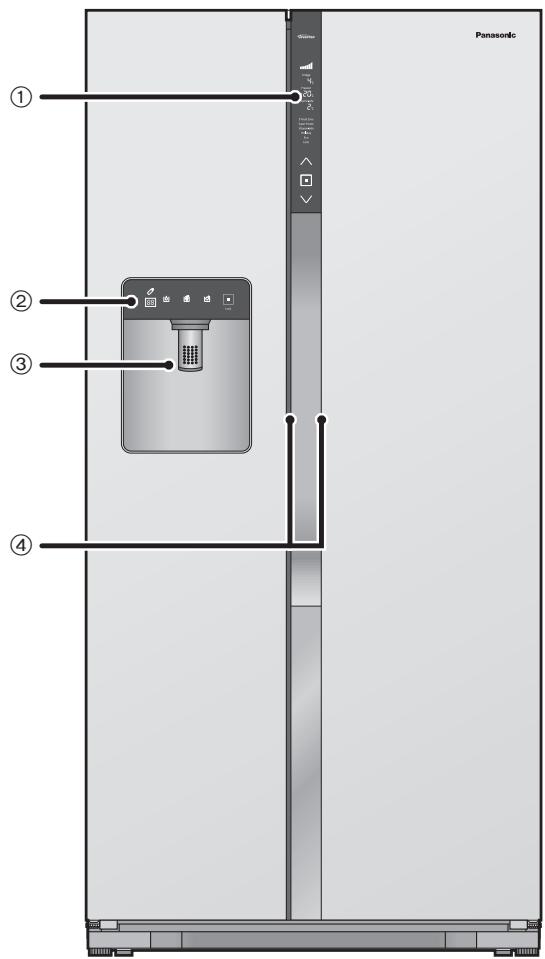

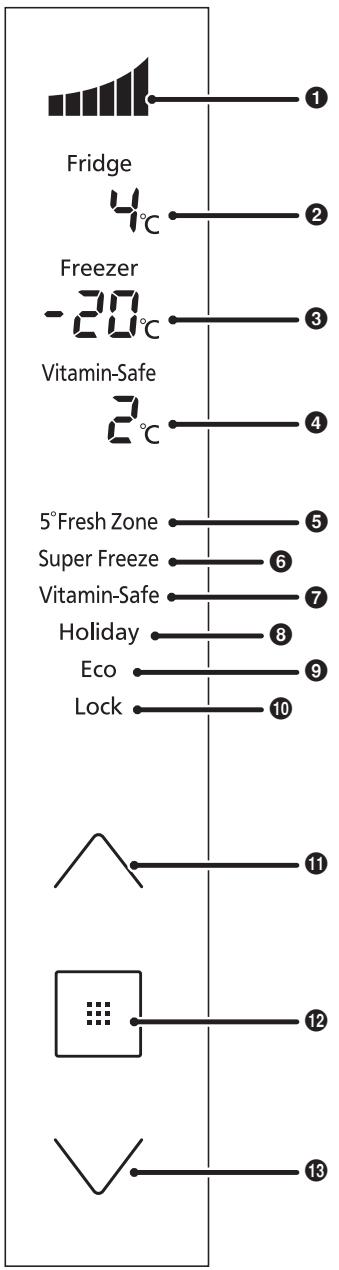

Buitenkant en bedieningspanelen 59

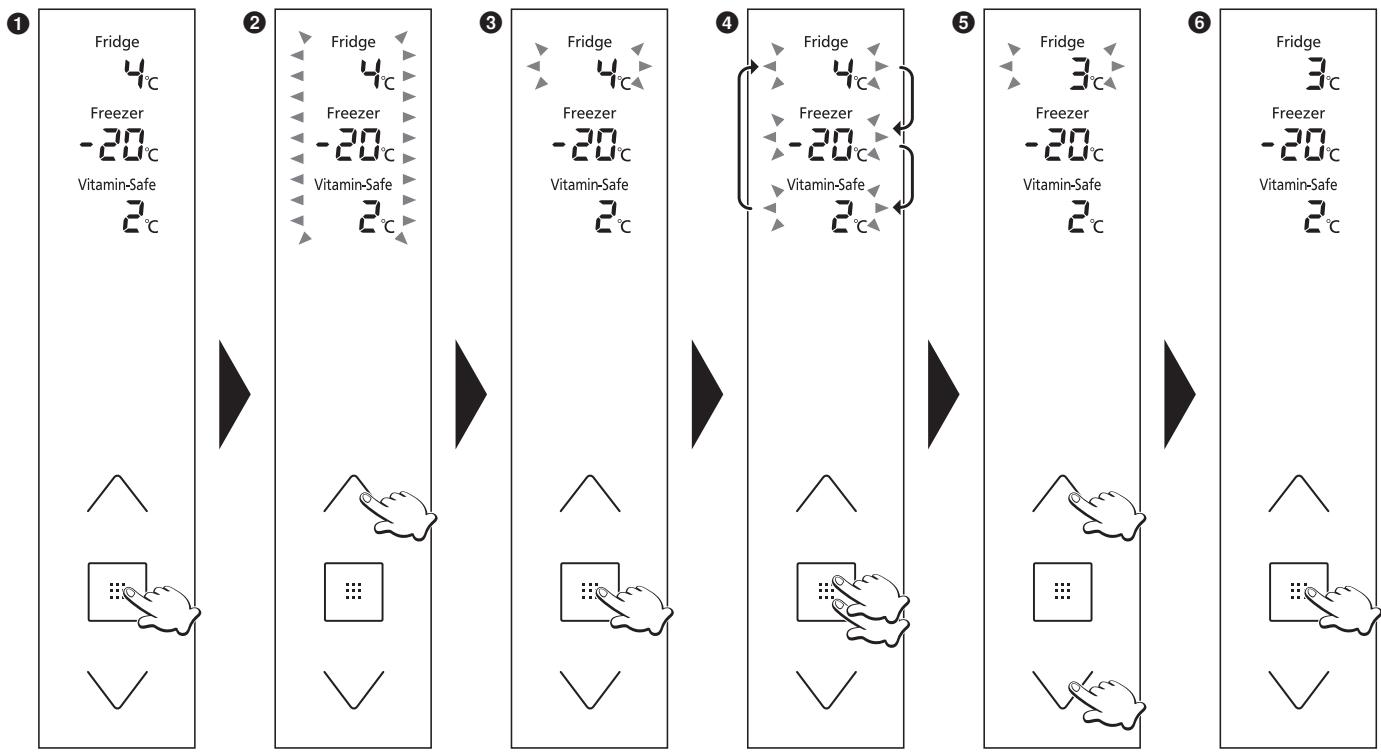

Instellen van de temperatuur 61

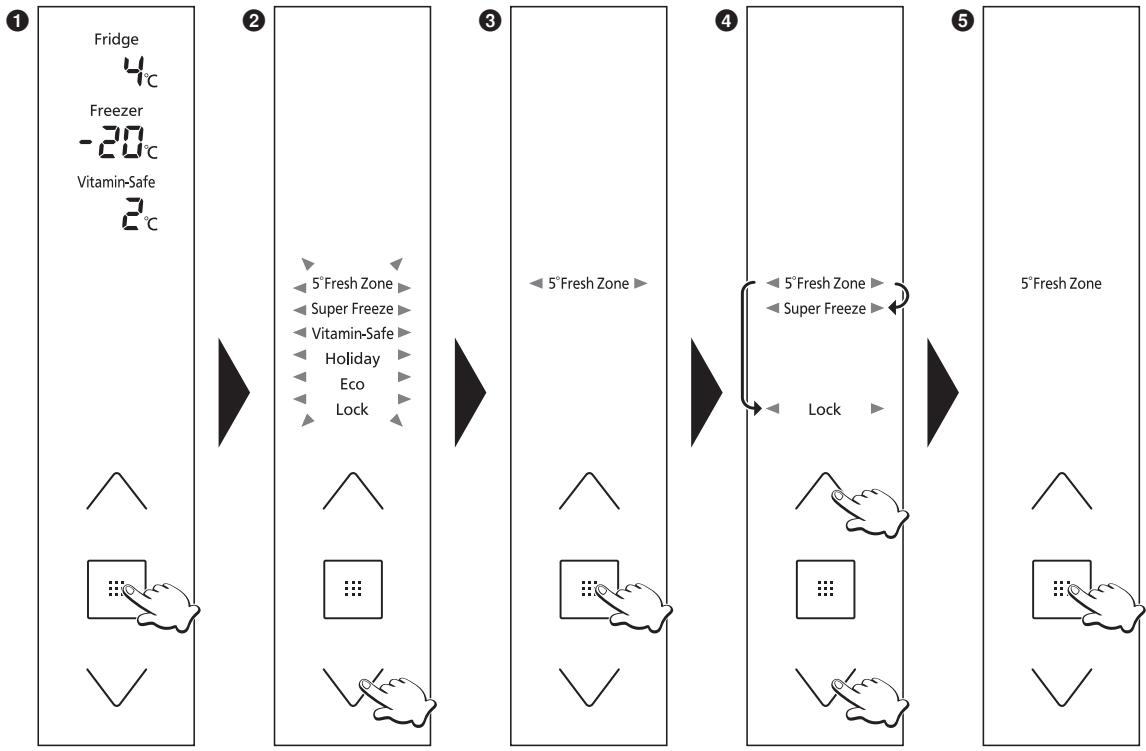

Gebruik van de handige extra functies 62

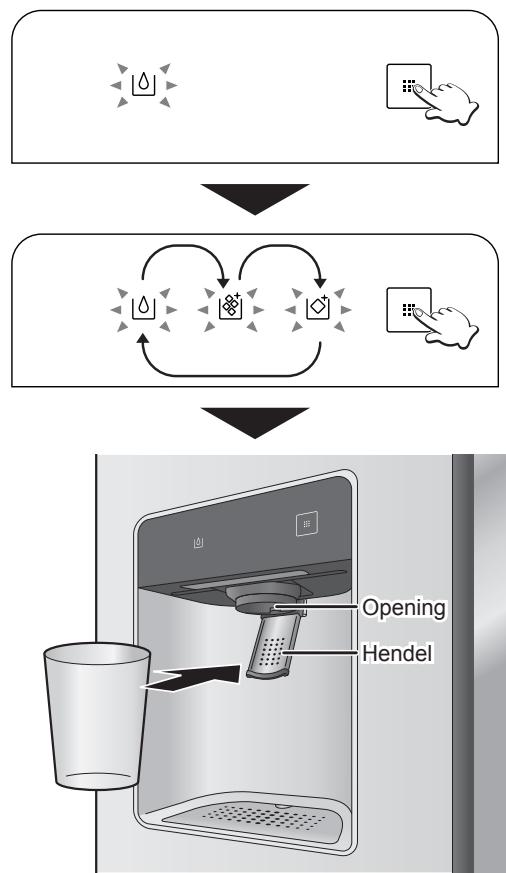

Gebruik van de ijsbediener/waterkraan. 63
Omtrent de waarschuwingsfuncties 64
Verwijdenen en weeer installeren 64

Reinigen en onderhoud 65

Reinigen 65

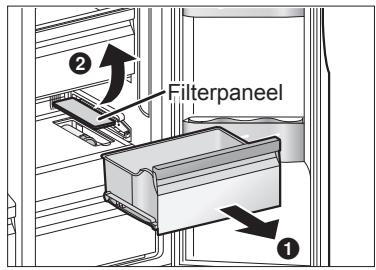

Vervangen van het waterfilter 66

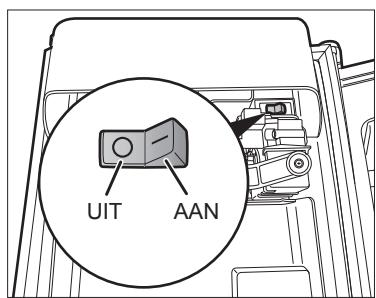

Stoppen met automatisch ij's make. 66
Controlepunter na reinigen en onderhoud 67
Wanner u de koelkast gereime tijd lang
niet meer gebruikt. 67

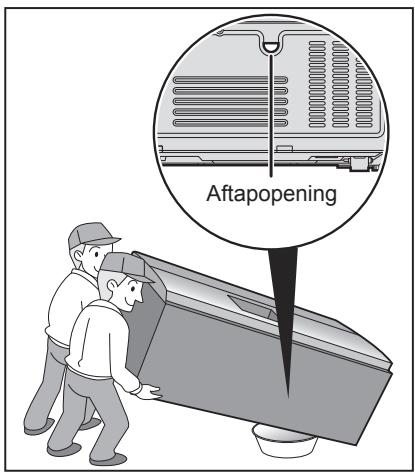

Verplaatsen of vervoeren van de koelkast. 67

Problemen oplossen 68

Algemeen 68
Koelkast en vrieskast 69
IJsbediener/waterkraan 69

70

Veiligheidsvoorschriften

Dit apparaat is bedoeld om gezruikt te worden voor het huishouden en soortgelijke toepassingen zoals:

-keukens in winkels, kantoren en andere werkomgevingen;
-boerderijen en gasten in hotels, motels en andere woonomgevingen;
-bed and breakfast omgevingen;
-catering en soortgelijke toepassingen buiten de detailhandel.

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en personen met verminderde lichamelijke, zintuiglijke of geestelijkke vaardigheden of gebrek aan kennis of ervaring als deze onder toezicht staan of instructies kreten over het veilig gebruik van het apparaat en de bevaren begrijpen. Kinderen mogen Niet met het apparaat spelen. Kinderen mogen het apparaat Niet reinigen of onderhonden zonder toezicht.

Niet去做

Doe dit vooral wel

Geeft aan dat het apparaat geaard moet worden om een elektrische schok te voorkomen

Niet uit elkaar halen

WAARSCHUWING

Duidt op gevaar voor dood of ernstig letsel.

WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooiprocesse te versnellen, anders dan de möglichkheden die worden aanbevolen door de fabrikant.

• Dat kan schade aan het inwendige van de koelkast toebrengen of een ontploffing veroorzaken.

WAARSCHUWING: Zorg dat het koelcircuit nicht beschadigd worden.

WAARSCHUWING: Gebruik geen elektrische apparaten in de voedselbewaarplaatsen binnenin het apparaat, anders dan de typen die worden aanbevolen door de fabrikant.

Berg nooit brandbare of vluchtige stoffen op in de koelkast.

• Brandbare of Licht ontvlambare stoffen zoals benzeen, thinner, spiritus, ether of LPG (vloeijaar petroleumgas) zouden konnen ontploffen.

WAARSCHUWING: Zorg dat alle ventilatiesleuven in de behuizing van het apparaat zich en een eventuele ombouw vrij blijven en nergens door belemmerd worden.

• Het koelmiddel (R600a) dat in deze koelkast is toegepast en de gassen in het isolatiematerialiaal (cyclopentaan) zijn beiden Licht ontvlambaar. Ze vereisen tevens speciale procedures bij de uiteindelijkke afvalverwerking.
• Voordat u dit apparaat wegdoet, dient u te controlleren of geen van de buizen aan dechterzijde beschadigd is. Als er koelmiddel of gas uit zou lekken, kan dat brand of een ontploffing veroorzaken.

WAARSCHUWING: Alleen aansluten op een gewone drinkwaterleiding.

Gebruik alleen de neue slangen die bij het apparaat zijn geleverd, dus nooitoudere, al erder gebruikte slangen.

De ijsmaker in de koelkast mag alleen worden geinstalleerd door de fabrikant of diens onderhoudsdienst, met uitzondering van het ijsvak.

• Type ijsmaker: EAU37119711, EAU37119712

Let op dat het netsnoer en de stekker onbeschadigd zijn.

• Een beschadigde stekker of een geknakt netsnoer kan kortsluiting, brand of een elektrische schok veroorzaken.
• Als het netsnoer beschadigd is, moet u dit latentervangen door de fabrikant, de onderhoudsdienst of ander daartoe bevoegd personeel, om een gevaarlijke situatie te voorkomen.
• IN GEEN GEVAL PROBEREN OM HET ZELF TE VERVANGEN.

Als een LED-lampje of het LED-deksel is beschadigd of als er iets anders nicht in orde is, neem dan contact op met uw leverancier of een bevoegde onderhoudsdienst.

• Probeer nicht om selbst enig beschadigd onderdeel te demonteren, te repareren of te verrangen.

Gebruik geen verdeelstekkers en sluit Niet al te veel apparaten aan op hetzelfde stopcontact.

• Dat kan oververhitting en gevaar voor brand opleveren.

Zorg dat het netsnoer Nietbekneld of geknikt worden of in de knoop raakt enplaats er geen zwaar voorwerp bovenop.

• Dat kan gevaar voor brand of een elektrische schok opleveren. Als het netsnoor of de stekker van het apparaat is beschadigd,要去 dat onderdeel verrangen worden door een vertegenwoordiger of onderhoudsdienst van de fabriek of dooreen bevoegd reparateur, om gevaar te vermijden.

Trek nooit aan het netsnoor om de stekker uit het stopcontact te halen.

• Daardoor kan het snoer beschadigd worden. Pak.altijd de stekker vast en trek dezerechtuit het stopcontact.

Plaats nooit een met water bevulde kan of vaas bovenop de koelkast.

• Gemorst water zou de isolatie van de elektrische onderdelen{kunnen beschadigen, met als gevolg kortsluiting en gevaar voor brand of een elektrische schok.

Sproei geen brandaar gas in de buurt van de koelkast.

• Dit kan gevaar voor brand of een ontploffing veroorzaken.

Sproei geen water op of in de koelkast.

• Dit kan gevaar voor brand of een elektrische schok veroorzaken.

Raak de stekker van het netsnoer nooit met natte handen aan.

• Dat zou u een elektrische schok können geben.

Installer de koelkast Niet op een plaats met veel vocht of ergens waar er veelvuldig water op gespat of gemorst worden.

• Als de isolatie van de elektrisch onderdelen worden aangetast, kan dat leiden tot kortsluiting, brand of een elektrische schok.

Bewaar geen medicijnen of andere temperatuurgevoelige producten in de koelkast.

• Producten die voor hun werkung erg temperatuurgevoelig zijn(Intkunt u beter nicht in de koelkast bewaren.
  Laat nooit kinderen op de koelkast klimmen of aan de deur ervan gaan hangen.
• Dat zou können leiden tot ernstige verwondingen en het kan de koelkast beschadigen.

Gebruik de koelkast Niet in een omgeving waar brandbare of Licht ontvlambare gassen of dampen vrijkommen.

• Dit kan gevaar voor brand of een ontploffing veroorzaken.

Berg geen benzine of andere brandbare vloeistoffen of dampen op in de koelkast en gebruik dergelijk stoffen Niet in de buurt van het apparaat.
- Dit kan gevaar voor brand of een ontploffing veroorzaken.

Raak de ijsmolenbladen in het ijsvak Niet aan. Steek nooit uw vingers in de opening van de ijsbediener/waterkraan waar het ijsuit komt.

• U zou zichzelf{kunnen verwonden als u hiermee onvoorzichtig bent.

Probeer nicht om selbst de koelkast te demonteren, te repareren of aan te passen voor andere doeleinden.

• U zou zichzelf – of anderen – kunden verwonden of een elektrische schok kunden geben en u zou de koelkast kunden beschadigen. Als er reparaties of aanpassingen nodig+zijn aan uw koelkast,neemt u dan a.u.b. contact op met een bevoegde onderhoudsdienst.

Let op dat de koelkast.altijd worden aangesloten op een geaard stopcontact. IN GEEN GEVAL aansluiten op een Niet-geaard stopcontact.

Verwijder stof of vuil van de stekkerpennen voordat u de stekker in het stopcontact steekt.

• Stof of vuil op de stekker kan problemen met de elektrische isolatie geben, vooral onder vochtige omstandigheden. Dat kan leiden tot kortsluiting, brand of een elektrische schok. Trek voor het reinigen de stekker uit het stopcontact en veeg hem schoon met een droge doek. Gebruik nooit een natte of vochtige doek.

Steek de stekker stevig in het stopcontact en let op dat er niets los zit.

• Een loszittende stekker kan brand of een elektrische schok veroorzaken.

Installer de koelkast op een plaat met voldoende ventilatie.

• Hoe meer koelmiddel een apparaat bevat, des te groter de ruimte waarin u het apparaat要去 installeren. Als er eventuele koelmiddel zou gaanlekken terwijl het apparaat in eenkleine ruimte staat, hunnen er zich ontvlambare gassen ophopen. Dat zou hunnen leiden tot brand of een ontploffing. Als duimregel geldt dat er voor elke 8 gram aan koelmiddel tenminste 1 kubieke meter vrije ruimte in het vertrek moet�n. Het informatatieplaatje binnenin het apparaat vermeldt hoeveeel koelmiddel uw koelkast bevat.

Trek de stekker uit het stopcontact voordat u de koelkast schoonmaakt of onderhoud gaat verrichten.

• Als u dit nalaat, zoudt u een elektrische schok kuren krijgen.

Als u een schroeilucht ruikt of merkt dat er rook uit de koelkast kommt, trekt u dan onmiddelijk de stekker uit het stopcontact en neemt u dan contact op met een bevoegde onderhoudsdienst.

LED-STRALING

NIET RECHT ERIN KIJKEN MET EEN OPTISCH INSTRUMENT

Plaats geen flessen of glazen potten in de vrieskast.

• Wanner de inhoud bevriest, kan het glas stuk springen, met kans op snijwonden.
  Raak de binnenwanden van de vrieskast of daarin geplaatste etenswaren e.d. Niet met natte handen aan.
• Uw huid zou aan de binnenwand of het ingevroen voedsel konnen vastvriezen.
  Open of sluit de deuren nicht door de handgrepen met beiden handen vast te pakken.
• U zou bekneld;kennen raken en zich kennen verwonden.
  Raak de ijsmaker Niet aan met uw hand of een gereedschap.
• De ijsmaker is draaibaar. Dit kan leiden tot persoonlijk letsel of problemen.
  Steek nooit uw hand of dingen in de ijsschieter.
• Dit kan leiden tot persoonlijk letsel of problemen.

Als er een stroomonderbreking is kunt u de koelkast beter nicht te vaak openen, en ook geen ongekoeld voedsel er inplaatsen.

• De temperatuur in de koelkast zou{kunnen stijgen, zodat het voedsel er in kan bederven.

Trek de stekker uit het stopcontact als u van plan bent de koelkast gereuime vrij Niet te gebruiken.

Pas ook op voor de opening tussen de deuren van de koelkast en de vrieskast, vooral als die allebei tegelijk open staan.

• U zou bekneld können raken en zich können verwonden.

Potentielle knelpunten

Wees voorzichtig bij het openen van de koelkast, dat u zich de vingers nicht knelt bij de aangegeven "knelpunten".

Bij onoplettendheid zou u zich kunnen verwonden.

Laat kinderen nooit de ijsmaker en het ijsvak aanraken.

• Anders können ze gewond raken.

Stop het gebruik van deze ijsmaker en neem contact op met een bevoegde onderhoudsdienst als verkleurd ijs worden gemaatkt tijdens het gebruik.

Respect voor het milieu

Verwijdersen van het verpakkingsmateriaal

Zorg alstublieft dat de voornaamste verpakkingsmaterialen (zoals karton, plastic zakken, plakband en polystyreenblokken) gerecycled worden enwerp alle andere verpakkingsmaterialen op veilige, verantwoorde wijze weg.

Houd het verpakkingsmaterialaal buiten bereik van baby's enkleine kinderen, want anders is er kans op verwondingen of verstikking.

Alvorens uw oude apparaat te verwijderen

Volgt u voor het wegdoen van uw oude apparaat de instructies van de fabrikant, of deplaatselijk geldende voorschriften voor dit type apparaat.
Waar geen relevante instructies voorhanden zijn, volgt u de onderstaande drie aanwijzingen.

1. Trek de stekker uit het stopcontact.
2. Snijd het netsnoer van het apparaat af en doe het met stekker en al weg.

3. Zorg dat het oude apparaat geen gevaar voor kinderen kan opleveren, voordat het is opgehaald of voordat u het wegbrengt.

4. Verwijder alle afdichtingsmaterialen van de deur, maar LASTALLS.

Dat maakt het minder waarschijnlijk dat een kind in de koelkast kruipt en er in opgesloten raakt.

Installatie

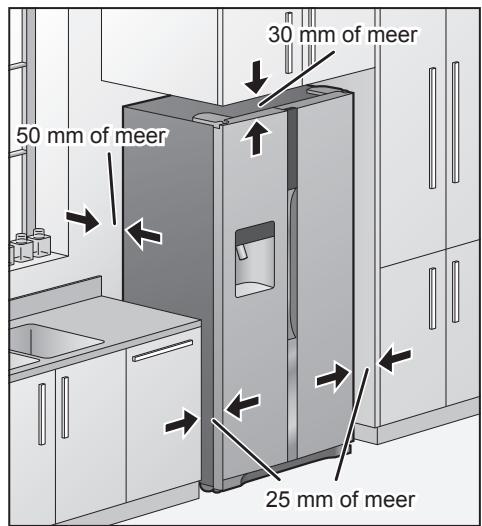

Keuze van de juiste opstelling

Installer de koelkast op eenplaats die voldoet aan de volgende vereisten:

• In de buurt van een gewone waterleiding
• Geen direct zonlicht op de koelkast
• Voldoende afstand:tussen de koelkast en kook- of verwarmingstoestellen of andere warmtebronnen
• Een droge, goed geventileerde plaat
• Een stevige, egale ondergrund

Plaats een solide bodemplaat onder de koelkast als u die wilt opstellen op een tapijt of linoleumvloer.

Een dergelijkke plaat beschermt uw vloer gegen verkleuring en verrorming.

Laat voldoende speling zodate afgevoerde warmte kan wegvloeien

Zolang de koelkast in werkking is, geeft het apparaat warmte af.
Zorg voor voldoende ruimte rondon de koelkast zodat de warmte kan worden
afegevoerd door de normale ventilatie, om de koelwerking Niet te belemmeren.

Afmetingen (mm): B 915 × D 710 × H 1860

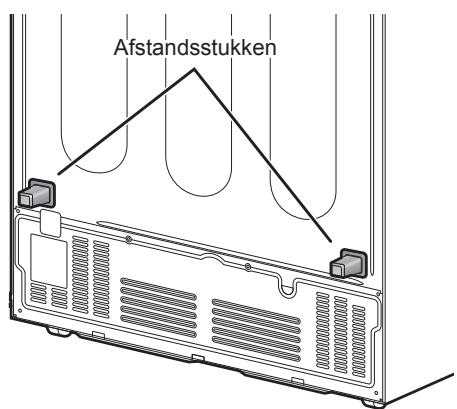

Installeren van de afstandsstukken

Breng de afstandsstukken op het achterpaneel van de koelkast aan, om te zorgen dat er voldoende ruimte awhile de koelkast open blijft voor afvoer van de vrijkomende warmte.

Verwijder het afdekvel van het dubbelzijdig plakband en druk dit afstandsstuk dan vast op het中断paneel van de koelkast.

Afstandsstuk (bijgeleverd)

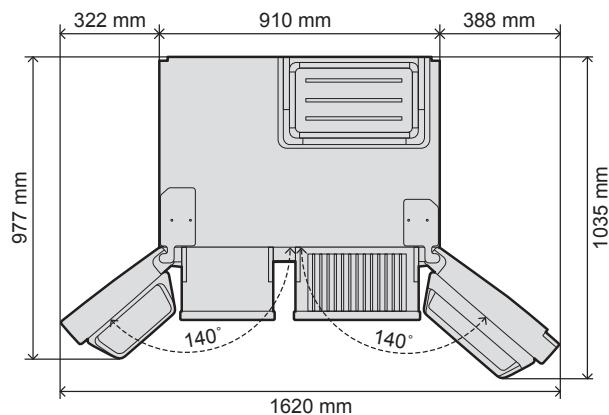

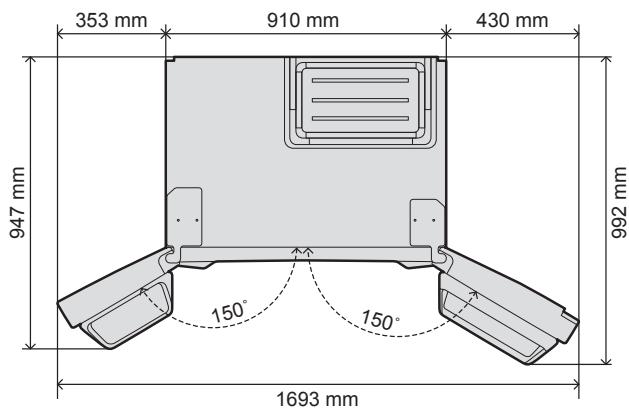

Met de deuren volledig geopend

Met de binnenste laden verwijderd

Als de koelkast Niet goed door de deuropening van uw keuken e.d. past, kunt u de deuren van de koelkast verwijderen.

Alvorens u de deuren verwijdert, dient u er absolut zeker van te zich dat de koelkast uit staat en de stekker uit het stopcontact is getrokken.

Doe dit Niet zich, maar neem contact op met uw leverancier of een bevoegde onderhoudsdienst, of kijk op unsere website (http://panasonic.net).

Panasonic en diens officièle vertegenwoordiger aanvaarden geen verantwoordelijkheid als u de deuren zich verwijdert.

Afmetingen (mm): B 910 × D 610 × H 1855 (Zonder deuren)

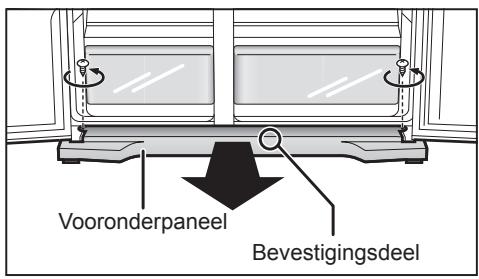

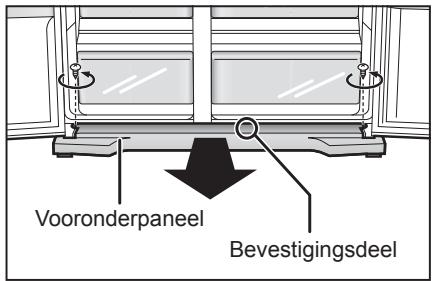

Verwijdersen van het vooronderpaneel

Wanner u de twee deuren opent en het vooronderpaneel van bovenaf bekijkt, ziet u tweet schroeven, een aan het linker en een aan hetrechtter uiteinde.

Draai deze schroeven linksom los en verwijder ze.

Er is een bevestigingsdeel aan de onderkant, hetwat rechts van het midden van het vooronderpaneel. Pak dat deel vast en trek het paneel waar u toe om het te verwijderen.

Losmaken van de watertoevoerslangen

Verwijder de borgklem (zwart) van het aansluitstuk van de watertoevoeraansluitstuk, druk het koppelstuk in en trek de watertoevoerslang los.

• Er zijn twee watertoevoerslangen,=eén voor de ijsbediener en de andere voor de waterkraan.

Maakt u ze beide los.

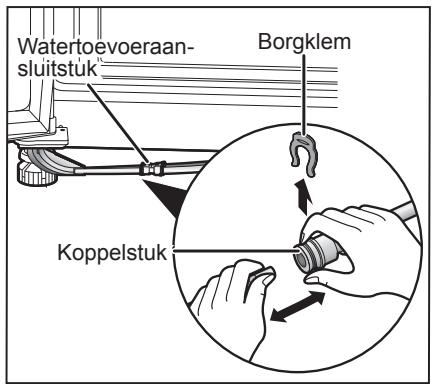

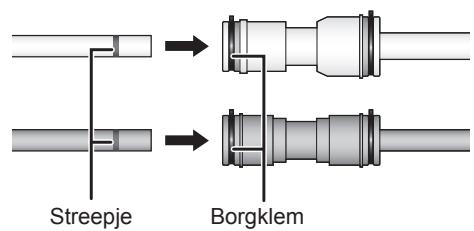

Weer vastmaken van de watertoevoerslangen

Plaats eerst de borgklem (zwart) op het aansluitstuk van de watertoevoeraansluitstuk en stek dan de watertoevoerslang er in.

Druk de watertoevoerslang zover door in het watertoevoeraansluitstuk, dat het opgedrukte streepje op de slang Niet meer zichtaar is.

• De twee watertoevoerslangen要去en worden aangesloten opdezelfdekleur.

Verwijderen van de deur van de vrieskast

Voor het verwijderen van de deur

• Zorg dat de deur geheel gesloten is.
  Zorg dat u de scharnieren nicht verbuigt en de watertoevoerslang nicht beschadigt.
• Wees voorzichtig met de verwijderde deur, om die Niet te beschaden en nergens tegenaan te stoten.

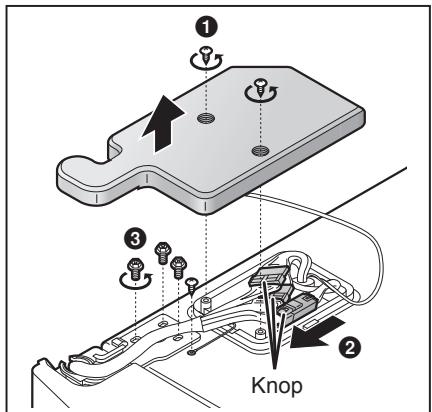

1 Verwijder het bovenste scharnierdeksel.

Draai de schroef van het scharnierdeksel linksom los en verwijder het.

Maak de aansluitkabel los.

Houd de knop ingedrukt en trek de kabel er uit in de richting van de pijl in de afbeelding.

3 Verwijder het bovenste scharnier.

Draai de scharnierschroeven en de aardingsschroef linksom los en verwijder.Deze.

• Bij het verwijderen van het bovenste scharnier dient u de deur zorgvuldig te ondersteunen, opdat deze Nietaar voren Kantelt.

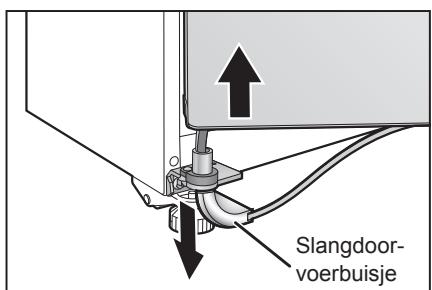

4 Verwijder het slangdoorvoerbuisje en verwijder dan de deur.

Verwijder het slangdoorvoerbuisje van de onderste scharnier in de richting van de pijl. Til verwolgens de deurrecht omhoog van de onderste scharnier af en verwijder de deur.

• Trek de watertoevoerslang er uit, zodat die volledig is losgemaaakt.

Verwijderen van de deur van de koelkast

Voor het verwijderen van de deur

• Zorg dat de deur geheel gesloten is.
• Wees voorzichtig met de verwijderde deur, om die Niet te beschaden en nergens tegenaan te stoten.

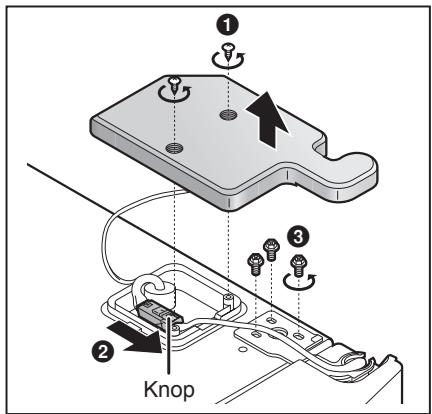

1 Verwijder het bovenste scharnierdeksel.

Draai de schroef van het scharnierdeksel linksom los en verwijder het.

Maak de aansluitkabel los.

Houd de knop ingedrukt en trek de kabel er uit in de richting van de pijl in de afbeelding.

3 Verwijder het bovenste scharnier.

Draai de scharnierschroeven linksom los en verwijder deze.

• Bij het verwijderen van het bovenste scharnier dient u de deur zorgvuldig te ondersteunen, opdat deze Nietaar voren Kantelt.

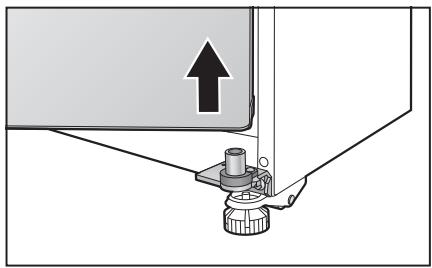

4 Verwijder de deur.

• Til de deurrecht omhoog van het onderste scharnier af en verwijder de deur.

Aanbrengen van de deuren en het vooronderpaneel

Volg de stappen voor het verwijderen van de deuren en het Vooronderpaneel in omgeekerde volgorde.
Draai de bevestigingschroeven vast nadat u hebt gecontroleerd dat de deur precies parallel loopt met de koelkast en dat er geen koude lucht rond de pakking ontsnapt.
3 Draai de bevestigsschroeven voor de scharnieren vast met een kruskopschroevendraier en een inbussleutel.
Bij het installereren van het vooronderpaneel en het bovenste scharnierdeksel dient u goed op te letten dat er geen slangen of snoeren bekneld raken.

Bij het aanbrengen van het vooronderpaneel dient u de slangen door de geleiders binnenin het vooronderpaneel te leiden.

Aansluiten van de koelkast op de waterleiding

Voor het aansluiten van de koelkast

Voor het gebruik van de ijsbediener/waterkraan is een waterdruk binnen het bereik van 150kPa tot 700kPa (22 psi tot 102 psi) vereist. Als u de koelkast要去 installeren op een plaat'saar de waterdruk minder bedraagt dan 150kPa (22 psi), installeert u dan tevens een drukverhogende waterpomp om de bestaande waterdruk te verhogen.

Alleen aansluiten op een gewone drinkwaterleiding.

Vereiste onderdelen voor het aansluiten

Aansluitset (bijgeleverd)

Slangkoppelstuk (met zeef)

voor G 3/4

Koppelstuk (met pakking)

voor G 1/2

Koppelslang-borgring

Waterfilter

Aansluiten van de koelkast

Voordat u doorgaat, dient u er absoluut zeker van te+zijn dat de stekker uit het stopcontact is getrokken. Controller bovendien of de waterleiding is afgesloten.

Als u de koelkast wilt aansluiten op de waterleiding, dient u contact op te nemen met uw leverancier of een bevoegde onderhoudsdienst, of nader advies te zoeken op onsne website (http://panasonic.net).

Wij wijzen elke aansprakelijkheid van de hand als u de koelkast toch zich aansluit.

1 Bevestig het slangkoppelstuk aan de opening van de waterleidingbuis.

Draai het slangkoppelstuk rechtsom vast om het te bevestigen.
- Draai het slangkoppelstuk eerst met de hand zo ver als het lukt en draai het daarna nog ongeveer een halve slag verder vast met het juiste gereedschap.
- Controller of de zeef goed op+zijnplaats zit in het slangkoppelstuk.

Steek de koppelslang-borgring in de waterleveringsslang.

Schuif de waterleveringsslang vast aan het slangkoppelstuk.

• De waterleveringsslang moet stevig worden vastgeschoven tot de volte lenghte van het slangkoppelstuk.

Draai de koppelslang-borgring vast op het slangkoppelstuk.

Draai de koppelslang-borgring rechtsom vast.
- Draai de koppelslang-borgring zover door totdat er geen spelimgeer is tussen het slangkoppelstuk en de koppelslang-borgring.

Wonneer u de aansluiting hebt gemaatk, draait u de hoofdkraan van de waterleiding open en controeert u of er nergens tekenen zichn van waterlekkage.

Opmerkingen:

• Als er in de bovenstaande stappen iotaens nicht helemaal goed zit, kan er water gaan lekken.
• De overtollige lenghte van de waterleveringslang=kunt u opwikkelen aan de achterkant van de koelkast.

Aanbrengen van het slangkoppelstuk op de opening van een G 1/2-type waterleidingbuis

Installeren van het waterfilter

Het waterfilter is bij aanschaf van de koelkast er nog Niet in gemonteerd.
Installer als volgt het waterfilter dat bij de koelkast worden geleverd.

1 Verwijder de lade van de Vitaminebehoudzone.
2 Verwijder het filterpaneel.

Stek uw vingers in de uitsparing aan de voorkant van het filterpaneel en verwijder het filterpaneel.

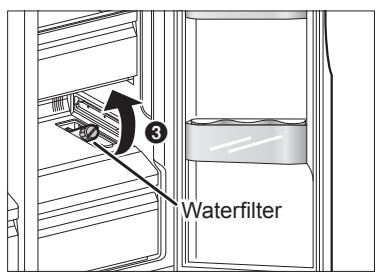

3 Installeer het waterfilter en draai het 90 graden maar rechts.
Duw het waterfilter omlaag en breng het filterpaneel werk op+zijn plaats.

Opmerking:

• Laat de waterkraan van de koelkast een tijdje lang stromen tot het water helemaal holder is (na ongeveer 15 glazen of 3 liter). Zo reinigt u het watertoevoersystem en verwijdert u luchtbellenuit de watertoevoerslang.

De koelkast worden gelevered op vier zwenkwielen zodate u het apparaat gemakkelijk kutnplaatsen.

Lees zorgvuldig de aanwijzingen onder "Keuze van de juiste opstelling" en installeer de koelkast op de best beschikbare plaats. Wanner de installmentieplaats vastgesteld is, kut u de koelkast definitief opstellen en de hoogte bijregelen zodat de koelkast waterpas staat.

Verwijderen van het vooronderpaneel

Wanner u de twee deuren opent en het vooronderpaneel van bovenaf bekijkt, ziet u twee schroeven, een aan het linker en een aan hetrechtier uiteinde.

Draai deze schroeven linksom los en verwijder ze.

Er is een bevestigingsdeel aan de onderkant, het wat rechts van het midden van het vooronderpaneel. Pak dat deel vast en trek het paneel maar u toe om het te verwijderen.

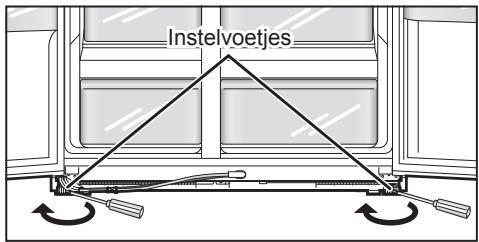

Vastzetten van de koelkast

Steek een platte schroevendraaier in een sleuf van de instelvoetjes links en rechts, draai ze in de richting van de pijlen in de afbeeling om de voetjes te lately zakken tot op de vloer en zet ze in die stand stevig vast.

Waterpas zetten van de koelkast

Draai de twee instelvoetjes zo dat de koelkast precies loodrecht staat.

Als de linker en reckter deuren nicht precies aansluiten, verdraait u eén van de instelvoetjes totdat de deuren welrecht gegenover elkaar staan.

Als de linker deur lager hangt dan de rechter

Stek een platte schroevendraaier in een sleuf van het linker instelvoetje en draai het in de richting van de pijl om de deuren op gelijke hoogte te brengen.

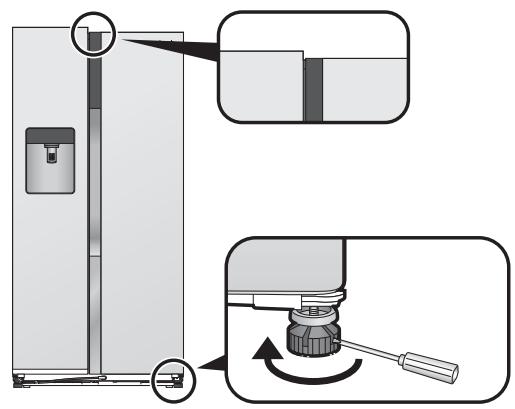

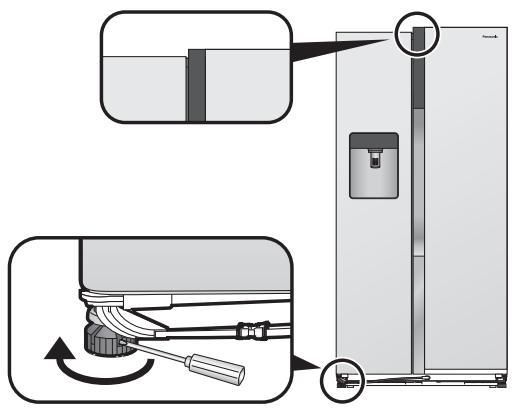

Als de rechter deur lager hangt dan de linker

Steen een platte schroevendraaier in een sleuf van hetrecht instelvoetje en draai het in de richting van de pijl om de deuren op gelijke hoogte te brengen.

Aanbrengen van het vooronderpaneel

Volg de stappen voor het verwijderen van het Vooronderpaneel in omgekeerde volgorde.

• Let op dat de watertoevoerslang nicht bekneld raakt of beschadigd worden.

Onderhoud

Verwijder alle verpakkingsmaterialen en stukken plankband.

Veeg het interieur van de koelkast schoon met een zachte doeck die is bevochtigd in lauwarm water en daarna goed uitgewrongen. Was het ijsvak en droog het volledig voordat u het installeert. (Gebruik geen bordenwasser, haardroger of andere toestellen bij het drogen.)

De netsnoerstekker aansluiten op het stopcontact

Wanner u de stekker van het netsnoer in het stopcontact steekt, gaat de temperatuuraanduiding knipperen, zoal getoond in de afbeelding rechts, en dan begint de koelwerking van de koelkast.

De temperaturen die dan worden aangegeven zijn nog nicht de feitelijke temperaturen.

Wanner de koelkast de temperatuur van 8^ heeft bereikt, het vriesvak de temperatuur van -12^ , en de zone voor vitaminebehoud de temperatuur van 5^ bereikt, blijft de temperatuurweergave constant branden en geeft deze de feitelijke temperatuur wee.

Het bereiken van de ingestelde temperatuur kan onceveer een halve dag duren (bij een kamertemperatuur van 32^ , geen voedsel in de koelkast, en met de deuren gesloten).

Plaats pas etenswaren in de koelkast nadat u hebt vastgesteld dat het inwendige van de koelkast daadwerkelijk is gekoeld.

Opmerkingen:

• Het koelen kan langer duren in de zomermaanden of wanner de temperatuur in het vertrek om een andere reden erg hoog is.
• Wanner de temperatuuraanduiding knippert, klink er een waarschuwingstoon om aan te geven dat de temperatuur te hoog is. Deze waarschuwingstoon kut uuitschakelen met een druk op # .
• Als u de stekker van de koelkast uit het stopcontact moet trekken, wacht u dan minstens 10 minutes voordat u de stekker weer in het stopcontact steekt. Als u dit onmiddelijk doet, kan de compressor van de koelkast beschadigd worden.

De ijsbediener/waterkraan en de automatische ijsmaker

Er moet eerst ijss worden gemaakt door de automatische ijsmaker, voordat de ijsbediener/waterkraan u van ijss kan voorzien. De automatische ijsmaker kan zes ijsblokjes tegelijk maken en in totaal ongeveer 42 ijsblokjes per dag (afhankelijk van de omstandigheden). Wanner u de ijsmaker voor het eerst gebruikt, za het ongeveer 8 uur duren voordat het ijss gemaakt is. Het automatisch ijsmaken stopt zodra het ijsvak vol is.

Opmerking:

• Bij het eerste gebruik van de ijbsediener/waterkraan en de automatische ijsmaker kan het water of het ijs een kleurtje hebben en soms ook een geur; dit is normal aan het duidt Niet op storing in de werking. Naarmate er mer water door het waterfilter, de leidingen en de andere onderdelen van de koelkast stroomt, zullen deze verschijnselen afnemen en verdwijnen, dus u kunt in het begin even de eerste hoeveelheden water of ijsuit de ijbsediener/waterkraan blijven aftappen, totdat de kleur/geur al snel verdwijnt. In sommige huizen kan het nodig+zijn dit een aantal malen te herhalen.

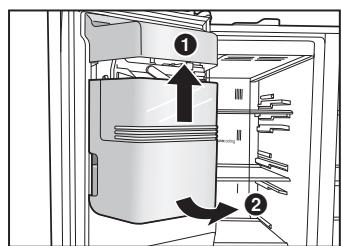

Het ijsvak verwijderen

Het ijsvak installeren

• Til het ijsvak iets omhoog en trek de onderkant maar u toe. (fig 1)
• Eerst de bovenkantrecht gegenover de automatische ijsmakerplaatsen en dan drukt u het onderste deel omlaag en stevig op+zijnplaats, zo ver als möglichk.

OPGEPAST

Zorg ervoor dat u het ijsvak met beiden handen vasthoudt.
- Zorg ervoor dat u zeker bent het ijsvak stevig te bevestigen bij het installereren.

(Indien het ijsvak valt kan dit schade of problemen veroorzaken.)

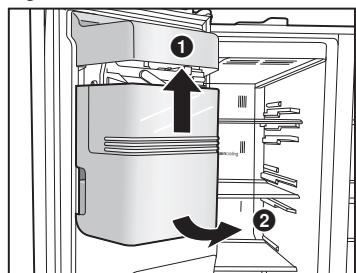

Als het ijsvak Niet juist kan worden geinstalleerd

• Steek het ijsvak volledig in de oorspronkelijke positie na de knop 90 grades te draaien, die zich in de achterkant van het ijsvak befindt, zoals aangegeven in fig 2.

fig 1
fig 2

Onderdelen en hun functies

Interieur en voedselopslag

1 Automatische ijsmaker
IJsvak

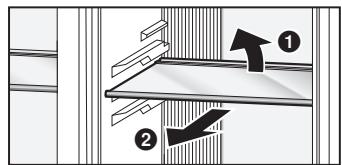

3 Glazen schappen

De plaat van deze schappen (uitgezonderd de derde van boven in de vrieskast) is verstelbaar.

4 Deurvakken

Deplaats van een deurvak (alleen het tweeede van onderen in de koelkast) is verstelbaar.
Eierlade, flessenstopper meegeleverd (een van elk).

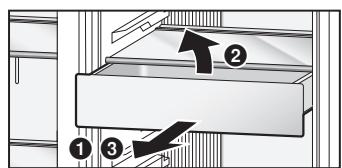

Laden
6 LED-torenverlichting

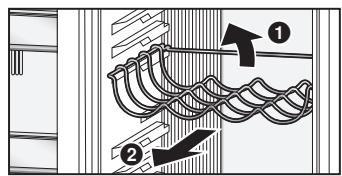

Wijnrek
Hygienaeir Geurwerend filter.
9 Afsluitbaar deurvak
10 Hangende lade
10 Graden zone

12 Vitaminebehoudzone
Instelbare temperatuur van 0^ tot 5^ met blauwe, groene en witte LED-lampjes.
13 5^ Verse zone
Met blauwe en groene LED-lampjes.
Flessenstopper

Vrieskast -17 °C tot -25 °C	Diepvriesproducten, vlees, vis, consumptie-iks, enz.
Koelkast 1 °C tot 7 °C	Boter, zuivelproducten, eieren, dranken, sauzen, kant-en-klare gerechten, enz.
	0° Graden zone	Vlees, vis, ham, worst, enz.
	Vitaminebehoudzone	Groente, fruit enz. voor bewaren bij lage temperaturen
	5° Verse zone	Groente, fruit enz.

Opmerkingen:

• De temperaturen in de 0^ Graden zone en de 5^ Verse zone zijn afhankelijk van de temperatuur die voor de koelkast is ingesteld.

• Door het verwijderen van de eerste en tweede lade Aunt u een veel grotere ruimte in de vrieskast vrijmakers.

• Plaats de koelkast in een droge, koele, en goed geventileerde ruimte. Hoe kouder de omgevingstemperatuur, des te efficienter de koelkast functioneert. (Ga waar Pagina 52 voor afmetingen en vrij ruimte)

• De combinatie van laden en legplaten waardoor de grootste ruimte ontstaat en de koelkast de minste energie verbruikt.

• Verwijder de eerste en tweede lade van boven en van het ijsvak in de vrieskast.

• Alle laden bevinden zich opdezelfdeplaats wanner u het toestel kocht.

• Verwijder de vrieskast, schakel daarna de automatische ijsmakerfunctie en de ijsbediener uit. (Ga waar Pagina 66)

• Voor het behoud van de luchtcirculatie mag de koelkast Niet te vol worden gezuld.
• Open de deuren alleen wanner dat noodzakelijk is en zo kort möglichk.
• Maak zo nu en dan met de stofzuiger de ventilatieopeningen aan de onderkant van de koelkast schoon, enz. (Zorg dat u hierbij de waterleiding of de koelleiding aan de binnenkant van de klep Niet beschadigt)
• Het stroomverbruik neemt toe wanner u de "Diepvriesstand" aanzet.

Temperatuurlabel (accessoire)

• Dit label geldt alleen voor de koelkast die in Frankrijk aangekocht is.

Temperatuurlabel

Buitenkant en bedieningspanelen

① Bedieningspaneel
② IJs/waterkraan-bedieningspaneel
③ IJsbediener/waterkraan
(4) Deurhandgreep

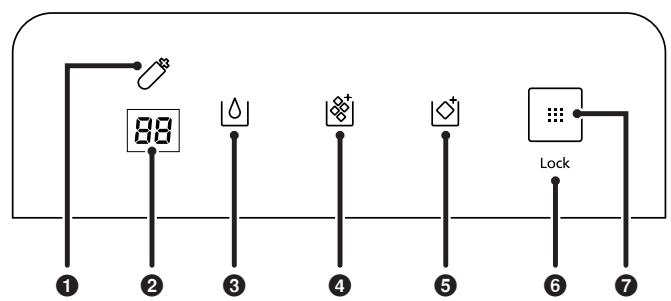

IJs/waterkraan-bedieningspaneel

Aanduidingsvenster

Aanduiding voor verranging waterfilter Hier ziet u wanner hetijd is het waterfilter te verrangen.
Onderhoudsaanduiding Deze aanduiding Licht nicht opijdens de normale werking.
Aanduiding voor gefilterd water
Aanduiding voor gemalen ijs
Aanduiding voor ijsblokjes
Aanduiding voor kinderslot

Bedieningsknoppen

IJs/water-bedieningstoets

Bedieningspaneel

Aanduidingsvenster

Aanduiding van het koelvermogen

Dit toont het koelvermogen en energieverbruik van de koelkast.

2 Koelkasttemperatuur
3 Vrieskasttemperatuur
4 Temperatuur Vitaminebehoudzone
Stand 5^ Verse zone
Diepvriesstand
7 Vitaminebehoudstand
Vakantiestand
Eco-spaarstand
10 Kinderslot

Bedieningsknoppen

1 Hogertoets
12 Insteltoets
18 Lagertoets

Opmerkingen:

Gewoonlijk zijn de paneelaanduidingen gedoofd. De aanduidingen verschijnen wanner u een toets indrukt of wanner u de deuren opent.
- De aangegeven temperatuur kan verschillen van de feitelijke temperatuur.
- De toetsen werken bij een lichte aanraking.
- Deze koelkast is voorzien van een microprocessor voor het regelen van de temperatuur.

De temperatuur binnenin de koelkast varieert afhankelijk van factoren zoals de kamertemporatuur, de snelheid waarmee de compressor werk, hoe vaak de deuren geopend en gesloten worden, hoeveel voedsel er in de koelkast aanwezig is en hoe het is opgeborgen.

Instellen van de temperatuur

De temperatures in de koelkast, de vrieskast en de Vitaminebehoudzone zijn insteelbaar.

Bij aflevering van de koelkast়n de temperaturen als volgt ingesteld.

Koelkast: 4^
Vrieskast: -20 °C
Vitaminebehoudzone: 2^

Het bedieningspaneellicht op en de temperatuur in de koelkast worden aangegeven.
2 De temperatuuraanduiding gaat knipperen, om aan te geven dat de temperaturen konnen worden ingesteld.
3 De temperatuur die is ingesteld voor de koelkast gaat knipperen.
4 Telkens wanner u op de toets drukt, verspringt de knipperende aanduiding in de volgorde van de koelkast, de vrieskast en de Vitaminebehoudzone.
Stel de temperatuur maar wens in.

• Druk op om de temperatuur te verhogen, of op om de temperatuur te verlagen.
  6 De aanduiding stopt met knipperen, om aan te geven dat de temperaturen nu zich ingesteld.
• Ongeveer 30 seconden later dooft het bedieningspaneel.

Opmerking:

• De aanduiding bij ① worden hersteld als er tijdens de instelprocedure 5 seconden lang geen bedieningshandeling worden verricht.

Koelkast

Voor instellen van de temperatuur in de koelkast.

U kunt de gewenste temperatuur instellen binnen een bereik van 1^ tot 7^ .

Opmerkingen:

• Wanneer de temperatuur eenijd lang blijft ingesteld op 1^ , können bepaalde levensmiddelen bevriezen.
• In devakantiestand worden de temperatuur Niet aangegeven en kan de temperatuur ook nicht worden ingesteld.
• In de eco-spaarstand kan de temperatuur ook nicht worden ingesteld.

Vrieskast

Voor instellen van de temperatuur in de vrieskast.

U kurz de gewenste temperatuur instellen binnen een bereik van -17 °C tot -25 °C.

Opmerking:

• In de eco-spaarstand kan de temperatuur nicht worden ingesteld.

Vitaminebehoudzone

Voor instellen van de temperatuur in de Vitaminebehoudzone.

U kunt de gewenste temperatuur instellen binnen een bereik van 0^ tot 5^ .

Opmerkingen:

• Wanner de temperatuur eenijd lang blijft ingesteldussen 0^ en 1^ , kunnen bepaalde levensmiddelen bevriezen.
• In devakantiestand worden de temperatuur Niet aangegeven en kan de temperatuur ook nicht worden ingesteld.
• In de eco-spaarstand kan de temperatuur ook nicht worden ingesteld.

Gebruik van de handige extra functies

Deze koelkast is voorzien van een,aantal handige functies voor specifieke doeleinden.

1 Het bedieningspaneelicht op.
2 De functieaanduidingen gaan knipperen, om aan te geven dat de functies kuren worden ingesteld.
3 De aanduiding " 5^ Fresh Zone"gaat knipperen.
Kies de functie die u wilt gekruiken.
De aanduiding voor de gekozen functie stopt met knipperen en blijft verlicht, om aan te geven dat de functie is ingesteld.

Telkens wanner u op de toets drukt, schakelt de aanduiding over:tussen "aan" en "uit".

Aan: De functie is ingeschakeld.

Uit: De functie is uitgeschakeld.

• Ongeveer 30 seconden later dooft het bedieningspaneel.

Opmerkingen:

• De aanduiding bij ① worden hersteld als erijdens de instelprocedure 5 seconden lang geen bedieningshandeling worden verricht.
• Als de temperatuuraanduiding knippert, wacht u ongeveer 5 seconden totdat de aanduiding blijft branden, voordat u doorgaat met de hierboven beschreiben bediening.

Door op de knop voor 5^ Verse zone te drukken lichten de LED-lampjes voor Vitamine (blauw, groen) op en zorgt u dat de hoeveelheid vitamine C in groenten en fruit blijft behonden.

Diepvriesstand

Super Freeze

In deze stand kan de vrieskast snel koelen, zodate u verse etenwaren e.d. die u er inplaatst, snel kuren worden ingevroren.

De diepvriesstand worden automatisch uitgeschakeld na ongeveer 50 rue.

Opmerkingen:

• Wanner u de diepvriesstand inschakelt, kan de temperatuur in de vrieskast calen tot beneden de ingestelde temperatuur.
• Incke stand werkt de compressor op hoge snelheid.
• Wonneer u de diepvriesstand inschakelt verwilde eco-saarstand is ingesteld, worden de eco-saarstandijdelijkuitgeschakeld. Zodra de diepvriesstand wordenuitgeschakeld, keert de werkung terug maar de eco-saarstand.
• De inwerking op het opgeslagen voedsel kan worden verminderd als u de diepvriesstand al inschakelt enkele uren voordat u het voedsel in de vrieskast plaatst.
• De volgende ingrepen zijn aanbevolen als u een maximale vrieswerking wilt bereiken.
  ① Schakel de diepvriesstand vooraf in, 24 uur voordat u het voedsel in de vrieskast staat.
  ② Plaats het voedsel in de tweede lade van boven of op de glazen schappen.
  (De vrieswerking zal optimaal zijn als u het voedsel direct op de glazen schappen legt.)
• De maximale vrieswerkung binnen 24aar staat aangegeven op het specificatieplaatje.

Vitaminebehoudstand Vitamin-Safe	Door op de knop voor Vitaminebehoudzone te drukken lichten de LED-lampjes voor Vitamine (blauw, groen, wit) op en zorgt u dat de hoeveelheid vitamines C en D in groenten en fruit blijft behouden.
Vakantiestand Holiday	Kies deze stand wanner u de koelkast voorlopig Niet meer gebruikt, zoalsijdens een lange vakantie, of ook wanner u voorlopig alleen de vrieskast wilt gebruiken. Wanner deze stand is gekozen, worden de temperatuur in de koelkast Niet aangegeven. Als deze modus is ingesteld, worden de Vitaminebehoudzone temperatuur Niet weergegeven. Opmergingen: · Voordat u devakantiestand inschakelt, maakt u de koelkast leeg en sluit u de deur. · Om reden van hygiène worden in devakantiestand de temperatuur in de koelkast op 15 °C gehouden. · De vrieskast blijft op de gewone wijze gekoeld worden.
Eco-saarstand Eco	Kies deze stand wanner u de vrieskast Niet erg intensief gebruikt, zoals in de wintermaanden of 's nachts. Opmerking: · De eco-saarstand kan nicht worden ingeschakeld wanner de diepvriesstand al is ingeschakeld.
Kinderslot Lock	De toetsen op het bedieningspaneel en het paneel voor de ijs/waterkraan kutnen worden geblokkeerd. Wanner het kinderslot is ingesteld, worden er "Lock" aangegeven in het bedieningspaneel en het paneel voor de ijs/waterkraan. Voor opheffen van het kinderslot houdt u de toets op het bedieningspaneel minstens 3 seconden lang ingedrukt.

Gebruik van de ijsbediener/waterkraan

De ijsbediener/waterkraan kan gekoeld water, gemalen ijs of ijsblokjes leveren.

Het paneel voor de ijsbediener/waterkraanlicht op.

Erverschijnteensymbolloovartuhetlaatstbesteldhad.

Telkens wanner u op de toets drukt, verandert het symbol.

Druk net zovaak op de toets tot het gewenste artikel worden aangegeven.

Houd een glas, kom of beker gegen de hendel en druk die geleidelijk in.

Dan kommt er water of ijs uit de opening van de ijsbediener/waterkraan.

• Zodra er water of ijs uit de opening要去komen, dient u uw glas, kom of beker nogal zich bij de opening te houden, om te voorkomen dat er water of ijs gemorst wordt of van de rand af spat.

De waterkraan levert water dat redelijk gekoeld is, maar als u het nog koeler wilt, doet u dan eerst wat ijs in uw glas, kom of beker voordat u het water er in的那一 stromen.

Om te voorkomen dat er ijs of water in het rond spat, trekt u uw glas, kom of beker voorzichtig weg van de hendel, nadat u voldoende water of ijs hebt verkreten.

• Er kan nog even meer ijs uit de opening komen, nadat u uw glas, kom of beker van de hendel hebts gehaald. Dat is normalaal en duidt Niet op storing in de werking.
• Er kan na de levering van water of ijs nog een beetje dat al onderweg was uit deuitstroomopening komen. Dat is normalaal en duidt Niet op storing in de werking.

Opmerkingen:

• Ongeveer 10 seconden nadat u op de knop drukt, dooft het bedieningspaneel van de ijsbediener/waterkraan. Wanner dit paneel gedoofd is, gebeurt er niets wanner u tegen de hendel drukt.
• Wanneer het kinderslot is ingesteld, worden "Lock" aangegeven onder de toets.
• Het allereerste water dat uit de waterkraan komt, kan ie's warmer zich dan wat daarna volgt.
• Plaats alleen het ijs dat in deze koelkast is gemaatk - dus geen andere soorten ijs - in het ijsvak.

Wanner u hier nicht voorzichtig mee bent, hunnen er defecten ontstaan.

• Wanner de ijsmaker te Klein ijs maakt, kan de hoeveelheid water geleverd aan de ijsmaker worden aangepast. Neem contact op met uw leverancier of een bevoegde onderhoudsdienst.
• Als u langer dan 30 seconden op de hendel blijdt drukken, za de ijsbediener/waterkraan automatisch stoppen met het leveren van water of ijs.

Omtrent de waarschuwingsfuncties

De volgende waarschuwingsfuncties treden in werkung wanner de deur geruime tijd op een kier is blijven staan of wanner de tempreatuur in de koelkast aanzienlijk is gestegen.

		Temperatuuraanduiding	Waarschuwingstoon	LED-torenverlichting
Deur op een kier	1 minuut achtereen	Knippert	Klinkt eenmaal	Knippert eenmaal
	3 minutes achtereen	Knippert	Klinkt tweemaal	Knippert tweemaal
	5 minutes achtereen	Knippert*	Klinkt onafgebrozen	Knippert aanhoudend
Temperatuurstijging in de koelkast	Vrieskast: -12 °C of hoger	Knippert*	Klinkt onafgebrozen	Normale werking
	Koelkast: 8 °C of hoger	Knippert*	Klinkt onafgebrozen	Normale werking

*Knippert elke 30 minutes even, 30 seconden lang.

Verwijdersen en weeer installereren

Glazen schappen

Til de achterrand van de glasplaat iets omhoog en schuif de glasplaat waar voren.

Om de glasplaat waar aan te brengen, plaatst u die met de linkerkant en rechterkant precies voor de geleideranden en schuift u de glasplaat er in.

Laden

Trek de lade geheel waar buiten, til de achterkant van de lade iets omhoog en verwijder de lade.

Om de lade waar aan te brengen, staat u die met de linkerkant en rechterkant precies voor de geleideranden en schuift u de lade op+zijn plaats.

Deurvakken en afsluitbaar deurvak

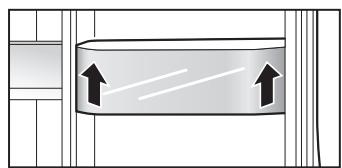

Druk hetvakje van onderen af omhoog en verwijder het.

Om een deurvakje waar aan te brengen,plaatst u het met de linkerkant en rechterkant precies voor de geleideranden en drukt u het vakje omlaag tot het Niet verder gaat.

Wijnrek

Til de achterkant van het wijnrek iets omhoog en trek het wijnrek waar voren er uit.

Om het wijnrek waar aan te brengen, staat u het met de linkerkant enrechtkerkant precies voor de geleideranden en schuift u het wijnrek op+zijn plaats.

Hangende lade

Trek de hangende lade geheel maar buiten, til de achechterkant van de lade iets omhoog en verwijder de lade.

Om de hangende lade waar aan te brengen,plaatst u die met de linkerkant enrechterkant precies voor de geleideranden en schuift u de lade op+zijn plaats.

IJsvak

Til het ijsvak iets omhoog en trek de onderkant maar u toe.

Om het ijsvak waar aan te brengen,plaatst u eerst de bovenkant ervanrecht tegenover de automatische ijsmaker en dan drukt u het onderste deel omlaag en stevig op+zijnplaats, zo ver als möglichk.

• Wees bij het verwijderen van het ijsvak voorzichtig dat het ijs er Niet UIT valt.
• Voor het werk aanbrengen van het ijsvak dient u eerst het ijs er uit te verwijderen.

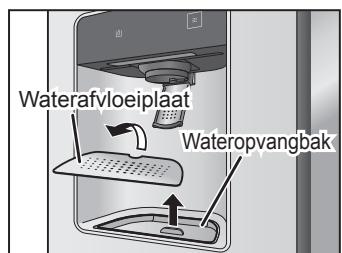

Waterafvloeiplaat en wateropvangbak van de ijsbediener/ waterkraan

Steek uw vingers in de uitsparing achteraan de waterafvloeiplaat en haal deplaat eruit.

Pak het omhoogstekende deel van de wateropvangbak vast en verwijder de wateropvangbak.

Bij het werk aanbrengen van deze onderdelen plaat s u eerst de wateropvangbak onderin en dan plaat s u de waterafvloeipaat er op.

Reinigen en onderhoud

Maak de koelkast regelmatig schoon en verricht het nodige onderhoud om de koelkast in goede staat te honden, voor een lange probleemloze werkung.

Trek alsijd eerst de stekker uit het stopcontact voordat u de koelkast schoonmaakt of onderhoud gaat verrachten. Raak bij het losmaken of weer aansluiten de stekker van het netsnoer nooit met natte handen aan. Dat zou u een gevaarlijke elektrische schok konnen geben.

Gebruik voor het reinigen nooit één van de volgende stoffen:

• Sterk basische geconcentreerde zeep e.d. (hierdoor zonden plastic onderdelen konnen smelten)
  Schurm middlelen, zeeppoeder, kokend heet water, harde borstels, zuurhoudende middelen, benzeen, thinner, spiritus e.d. (dergelijke middelen konnen de afwerking, de lak en de plastic delen aantasten)

Reinigen

Stof en gewoon vuil verwijdert u met een doek met wat lauwarm water.

Hardnekig vuil sunt u wegboenen met een doek met wat zeepsop of verdund afwasmiddel.

Vervolgens verwijdert u de zeepresten met een doek met lauwarm water.

Tenslote droogt u na het reinigen altijd de betreffende delen zorgvuldig af met een droge doek, zodat er geen vocht acheerblijft.

Gebruik geen schoonmaakmiddelen (die schuurmiddelen of een chemisch mengsel bevatten) en veeg zo snel möglichk voedsvlekken, kruiden of vuil af van de deur.

Interieur, laden, glazen schappen en deurvakken

Let er vooral goed op dat u alle bakolie, boter, vet en margarine en andere vettige stoffen van de plastic delen afveegt.

Anders knen de plastic delen beschadigd worden. De laden, de glazen schappen en de deurvakken zijn uitneembaar. Als die delen erg vuil zich onaangenaam ruiken, verwijdert u ze dan en wast u ze onder de kraan af.

Deurverzegeling

Als de pakking langus de randen van de deuren vuil of beschadigd is, kan de koude lucht uit de koelkast ontsnappen.

Zodra de pakkingsranden vuil worden, dient u ze onverwijd schoon te make.

IJsvak

Als het ijsvak oud ij's bevat of ijsblokjes die tezamen versmolten zijn, neemt u het ijsvak er uit en gooit u het oude ij's weg.

IJsbediener/waterkraan

De waterafvloeiplaat en de wateropvangbak zijn uitneembaar. Gooi regelmatig het water weg dat zich in de opvangbak heeft opgehoopt.

Buitenkant van de koelkast

Als de buitenkant van de koelkast vuil wordt, veegt u het vuil met een vochtige doek weg. Als de stekker van het netsnoer erg stoffig wordt, kan dat brandgevaar veroorzaken. Veeg het stof regelmatig weg met een droge doek, e.d.

Bedieningspaneel en ijs/waterkraan-bedieningspaneel

Veeg deze panelen schoon met een zachte doe kie u met lauwarm water hebt bevochtigd en dan grondig hebt uitgewronen.

Het bedieningspaneel en het ijs/waterkraan-bedieningspaneel zijn gemaakt van kwetsbare materialen.

Wees voorzichtig dat u het oppervlak ervan Niet beschadigt.

Opmerking:

• Probeer nooit om de laden, de glazen schappen, de deurvakken of andere onderdelen te reinigen in een afwasmachine. Daardoor kan de afwerking van de onderdelen verkleuren of aflbladderen en konnen de onderdelen beschadigd worden.

Het waterfilter moet om de zoveel tijd door een nieuw worden verrangen. In de regel kunt u het ongeveer elke ces maanden verrangen.

Wanner hetijd is het filter te verrangen, verschijnt het symbol ^在 in het ijs/waterkraan-bedieningspaneel.

Hoeveel tijd ertussen verstriet, is afhankelijk van de hoeveelheid water die u gebruikt, evenals de kwaliteit en de druk van hetplaatselijk leidingwater, en in sommige geallen kan het wel eens veel korter zich dan zes maanden.

Vervang het waterfilter ook onder de volgende omstandigheden:

• Wanner het ij's of het water een onaangename smaak of geur aannemen (wat er op wijst dat de capacititeit van het filter is afgenomen)
• Wanner de hoeveelheid water dat de koelkast verwerkt is afgenomen (hetgeen betekent dat het filter verstopt is)

Hoe het filter te verrangen

1 Verwijder de lade van de Vitaminebehoudzone.
2 Verwijder het filterpaneel.

Steen uw vingers in de uitsparing aan de voorkant van het filterpaneel en verwijder het filterpaneel.

Kantel het waterfilter ijetwat omhoog.

4 Draai het waterfilter 90 graden maar links en trek het� u toe.
5 Installeer een neuew waterfilter.

Volg de aanwijzingen voor het verwijderen van het filter in omgekeerde volgorde.

Wanner er "L"wordt aangegeven in het ijs/waterkraan-bedieningspaneel, houdt u op het ijsbediener/waterkraan minstens 3 seconden lang ingedrukt.
De aanduiding " 0 ^ 出 in het ijs/waterkraan-bedieningspaneel dooft dan.

Opmerkingen:

• Wanner het waterfilter is verwijderd, kan er water uit gemorst zijn.
  In dat geval verwijdert u de lade van de 5^ Verse zone om het water onderin de koelkast op te dweilen.
• Wonneer u een/New waterfilter moet aanschaffen, vraagt u uw leverancier of een bevoegde onderhoudsdienst om er eén voor u te bestellen.

Type waterfilter: CNRAH-257760

Stoppen met automatisch ijs machen

De automatische ijsmaker kan worden uitgeschakeld wonneer u deze bijvoorbeeld geruime tijd nicht meer wilt gebruiken om ijs te leveren.

Verwijder het ijsvak en zet de schakelaar binnenin de automatische ijsmaker in de UIT-stand.

Opmerking:

• Nadat u de schakelaar in de UIT-stand hebt gezet, brengt u het ijsvak waar op+zijn plaats. Ook met de schakelaar in de UIT-stand za het ijs dat nog in de ijsblokjeslade zit, maar het ijsvak worden overgebracht.

Gebruik van de vrieskast met het ijsvak verwijderd

Wanner het ijsvak is verwijderd,kest u grotere voedselvoorraden op de glazen schappen van de vrieskastplaatsen.

Om de vrieskast te gebruiken met het ijsvak er uit verwijderd, volgt u de onderstaande aanwijzingen en schakelt u de ijsbediener uit.

1 Schakel de automatische ijsmakeruit.
Laat [] verschijnen in het ijs/waterkraan-bedieningspaneel.
Houd minstens 3 seconden ingedrukt.
Breng het ijsschieterdeksen aan.

Voor de veilighed en energiebesparing, breng het ijsschieterdeksel dat bij de koelkast is geleverd aan op het ijsbedienerdeel.

Het ijsschieterdeksel bestaatuit 2 delen. Bevestig ① eerst en daarna ②

Opmerkingen:

• De waterkraan kan nog zonder probleem worden gebruikt, ook wanneer de ijsbediener isuitgeschakeld op de hierboven beschreiben wijze.

• Om het ijsvak waar aan te brengen en wee ter gebruiken, gaat u als volgt te werk.

• Verwijder het ijsschieterdeksel.

• Zet de schakelaar van de automatische ijsmaker in de AAN-stand.

• Breng het ijsvak op zijnplaats.

IJsschieterdeksen (bigeleverd)

Is het netsnoer nicht beschadigd?

Was de netsnoerstekker heet geworden?

Steekt de netsnoerstekker stevig in het stopcontact?

Als het netsnoer beschadigd is, verwijder dan de stekker uit het stopcontact en neem contact op met uw leverancier of een bevoegde onderhoudsdienst.

Als een LED-lampje of het LED-deksel is beschadigd of als er iets anders nicht in orde is, neem dan contact op met uw leverancier of een bevoegde onderhoudsdienst. Probeer Niet om zich enig beschadigd onderdeel te demonteren, te repareren of te verrangen.

Wanner u de koelkast genuine tijd lang nicht meer gebruikt

Trek u dan de stekker uit het stopcontact. Laat de deuren van de koelkast en de vrieskast twee of drie dagen lang open, althans op een kier staan, om het inwendige te drogen en muffe lucht of schimmelgroei te voorkomen.
Wanneer u de koelkast wee in gebruik neemt, dient u de ijsbediener/waterkraan wee door te spoelen met water (15 glazen of ongeveer 3 liter) en het ijs (ongeveer 40 blokjes) uit de ijsbediener/waterkraan te verwijderen, totdat het water en het ijs er wee puur holder uit komen.

Verplaatsen of vervoeren van de koelkast

Voordat u de koelkast verplaatst of vervoert

Zorg eerst dat de hoofdkraan van de waterleiding is dichtgedraaid.

Verwijder alle levensmiddelen en ijsuit de koelkast en trek de stekkeruit het stopcontact.

Maak de waterleveringslang los van het slangkoppelstuk.

Houd een opvangbak in gereedheid om het water op te vangen dat uit de waterleveringslang wegstroomt.

• Verwijder ook het slangkoppelstuk dat was bevestigd aan de opening van de waterleidingsbuis en bewaar het op een veilige plaat.

2 Verwijder het vooronderpaneel.
Maak de twee watertoevoerslangen, die uitsteken van onderuit de deur van de vrieskast, los van de watertoevoeraansluitstuk.

Verwijder de borgklemmen (zwart) en trek dan de watertoevoerslangen los.

Er zal water uit de watertoevoerslangen stromen, dus houd een opvangbak waarvoer gereed.

4 Draai de instelvoetjes omhoog en trek de koelkast waar voren.
Laat het water weglopenuit het aftapopening aan de onderkant van het中断paneel.

Plaats een opvangbak onder het aftapgat, kantel de koelkast achterover en LAST het water uit het aftapgat weglopen.

6 Breng het vooronderpaneel weeop+zijnplaats.

Volg in omgekeerde volgorde de aanwijzingen voor het verwijdenen van het vooronderpaneel.

Verplaatsen of vervoeren van de koelkast

Voor het vervoeren van de koelkast zijn tenminste vier Personen nodig.

• Elk van de dragers tilt de koelkast op aan een van de vier hoeken ervan.
• Pak bij het optillen de koelkast Niet aan de deuren vast.
• Plak de deuren zich met stevig kleefband, zodate zich open konnen gaan.

Opmerking:

• Onthoud dat er water in de koelkast achtergebleven kan+zijn en dat dit er onderweg uit kan stromen.

Problemen oplossen

Als u merkt dat uw koelkast Niet helemaal goed werkt, controeert u dan eerst de volgende punten.

Als het probleem Niet zo eenvoudig te verhelpen lijkt, trekt u de stekker uit het stopcontact en raadpleegt u uw leverancier of een bevoegde onderhoudsdienst.

Algemeen

Er kommen vreeimde geluiden uit de koelkast.	Staat de koelkast opgesteld op een stevige vlakke ondergrund? Is er voldoennde spelimg rondom de koelkast? Staat er iets te trillen bovenop de koelkast? Het is normal dat er geluiden klinken wanneser een van de functies van de koelkast start of stopt.
Er klinkt een geluid nadat de compressor is gestopt.	Dit is normal; veelal is dit het geluid van het koelmiddel dat waar de compressor toestroomt.
Er klinkt een geluid nadat u de deur opent of sluit.	Dit is normal; dit geluid wordtveroorzaakt door het verschil in luchtdruk binnen en buiten de koelkast.
Er klinkt een geluid van een luchtstroom of stromend water nadat u de deur opent.	Dit is het geluid van het koelmiddel dat door de buizen in de koelkast stroomt.
Er klinken klikgeluiden telkens wanneser de koelkast worden ingeschakeld.	Dit is het schakelgeluid van de driewegklep, onderdeel van de normale werkinq.
Er klinkt een aangehouden hove janktoon.	Dit geluid klinkwanneser de ventilator voor de circulatie van de Koude lucht in werkinq is. Staat de koelkast ingesteld op de diepvriesstand? In de diepvriesstand werkt de ventilator voor de koudeluchtcirculatie op volle toeren, hetgeen nogal wat geluid maakt. Is de koelkast erg vol of is de kamertemperatuur erg hoop? Ook in deze gevalden draaït de ventilator voor de koudeluchtcirculatie met hoge snelheid, dus dan kan er nogal wat geluid klinken.
Er komen geluiden uit de automatische ijsmaker.	Dit zijn de geluiden van het ijs dat in het ijsvak valt. Dit is het normale geluid.
Het geluid van de compressor klinkt erg luid.	Staat de koelkast ingesteld op de diepvriesstand? In de diepvriesstand werkt de compressor op volte toeren, hetgeen nogal wat geluid maakt. Is de koelkast erg vol of is de kamertemperatuur erg hoop? Ook in deze gevalden draaït de compressor met hoge snelheid, dus dan kan er nogal wat compressorgeluid klinken.
De compressor blijft erg lang achtereen werken.	Wanner u de stroom voor het eerst inschakelt, blijft de compressor lang achtereen werken om de gehele koelkast af te koelen totdat de ingestelde temperaturen worden bereikt. Staat de koelkast ingesteld op de diepvriesstand? Zijn de deuren erg vaak geopend en gesloten? Zitten de deuren wel goed zich? Is de koelkast erg vol of is de kamertemperatuur erg hoop? Wanner er plotseling allerlei dingen in de koelkast worden geplaatst, zal de compressor lang achtereen blijven werken.
Er worden condenswater gezormd aan de buitenkant van de koelkast.	Er kan vocht uit de lucht condenseren wanneser de luchtvochtigheid in het vertrek erg hoop is; dit is volkommen normala. Veeg het condensvocht wedg met een droge doeck.
De buitenkant van de koelkast voelt heet aan.	Een zakere warmteafgifte is normala, aangezien de koelkast is voorzien van een warmteafvoerpijp om condensatie te voorkomen.
De toetsen op het bedieningspaneel werken Niet.	Is de stroomvoorziening van de koelkast wel ingeschakeld? Staat de koelkast Niet op het kinderslot?
De LED-lampjes gaan net branden.	Staat de koelkast ingesteld op devakantiestand? In devakantiestand blijdt de LED-torenverlichting van de koelkast gedoofd. Is de stroomvoorziening van de koelkast wel ingeschakeld?
Er klinkt een waarschuwingtoon, en de temperatuuraanduiding in het bedieningspaneel en de LED-torenverlichting van de koelkast knipperen.	Eén of allebei de deuren van de koelkast staan op een kier. Sluit beiden deuren.

Koelkast en vrieskast

De koelkast koelt nicht (en de vrieskast vriest nicht).	• Is de stroomvoorziening van de koelkast wel ingeschakeld?
De koelkast koelt nicht (en de vrieskast vriest nicht) voldoende.	• Staan de temperaturen Niet te hoog ingesteld? • Staat de koelkast in de volle zon of vlak bij een verwarmingsapparaat? • Is er voldoende spelimg rondon de koelkast? • Is de koelkast erg vol of is de kamertemperatuur erg hoog? • Zijn de deuren erg vaak geopend en gesloten? Zitten de deuren wel goed zich? • Staat de koelkast ingesteld op devakantiestand? • Wanner er warm voedsel in de koelkast wordt geplaatst, za de temperatuur tijdelijk stijgen. • In de winter of wanner de temperatuur in het vertrek erg laag is, kan het soms lijken of de koelkast nicht koelt.
Er is verschil:tussen de ingestelde temperatuur en de feitelijke temperatuur.	• Staat de koelkast ingesteld op de diepvriesstand? • Wanner er warm voedsel in de koelkast wordt geplaatst, za de temperatuur tijdelijk stijgen.
Er worden geen ijss gemaakt.	• Staat de kraan van de waterleiding wel open? Is de waterleveringsslang van de koelkast juist aangesloten? • Is de stroomvoorziening van de koelkast wel ingeschakeld? • Staat de schakelaar van de automatische ijsmaker in de AAN-stand?
Het voedsel in de koelkast is bevroren.	• Staat de temperatuur van de koelkast Niet te laag ingesteld? • Is het voedsel—helemaal acheiterin de koelkast geplaatst? Het gebied vlak bij dechterwand van de koelkast is het koudst, dusplaatsaar liever geen voedsel dat gemakkelijk bevriest.
Er vomt zich condensvocht in de koelkast en in de laden.	• De koelkast zorgt voor een hoge vochtigheidsgraad, om groenten en andere etenswaren vers te honden. Er kan zich condensvocht wormen wanner de deur nogal vaak is geopend en gesloten of wanner de deur Niet goed zich is geweest. Veeg het overtollige condensvocht weg met een droge doeck.
De deur van de vrieskast gaat nicht gemakkelijk open.	• Het verschil in luchtdruk binnen en buiten de koelkast kan het soms moeilijk makeen de deur van de vrieskast te openen. Wacht enkele ogenblikken en probeer het dan nogmaals.
Het ruikt nichtlekker binnenin de koelkast.	• Is er sterk geurend voedsel in de koelkast geplaatst zonder een luchtdicht afsluitend doosje? Berg sterk geurende gerechten op in een luchtdicht afsluitend doosje of plaats ze in het afsluitbaar deurvak. • Luchtjes+konnen blijven hangen aan de schappen en wandopervlakken in de koelkast. Neem de binnenwanden van de koelkast af met een zachte doeck die u hebt bevochtigd met lauwwarm water.

IJsbediener/waterkraan

Het water en het ijs ruiken nicht lekker.	• Is het waterfilter in de koelkast Niet te oud?
Er komt geen water uit de kraan van de koelkast.	• Staat de kraan van de waterleiding wel open? • Is de waterleveringsslang van de koelkast juist aangesloten? • Is de stroomvoorziening van de koelkast wel ingeschakeld? • Wordt er "[◇]" aangegeven in het ijs/waterkraan-bedieningspaneel?
Er kommt geen ijs uit de ijsbediener.	• Is de stroomvoorziening van de koelkast wel ingeschakeld? • Wordt er "[◇]" of "[◇]" aangegeven in het ijs/waterkraan-bedieningspaneel? • Zit er wel ijs in het ijsvak? • Is het ijs in het ijsvak wellicht samengesmolten? • Het ijs kan bevroren zijn in het ijsvak als er in langearend geeren ijs werden geverd. • Er kan geen ijs worden geeverd als het ijs bevroren en samengesmolten is in het ijsvak. • Verwijder het samengesmolten ijs uit het ijsvak en de ijsschieter. • Zelfs als er geen ijs kan worden geeverd, blijft er een beetje ijs in het ijsvak. Dit is normaal.
De toetsen op het ijs/waterkraan-bedieningspaneel werken nicht.	• Is de stroomvoorziening van de koelkast wel ingeschakeld? • Staat de koelkast Niet op het kinderslot?

Specifications

Productkaart (EU Regeling 1060/2010)
NAAM VAN DE LEVERANCIER	Panasonic
TYPEAANDUIDING VAN DE LEVERANCIER	NR-BS53VX3-E	NR-BS53VW3-E
CATEGORIESIE	7 (Koelkast-Vrieskast)
ENERGIE-EFFICIÊNTIEKLASSE	A++
JAARLIJKS ENERGIEVERBRUIK	346 kWh/jaar*1
NETTO INHOUD KOELGEDEELTE	324 L
NETTO INHOUD VRIESGEDEELTE	206 L
AANTAL STERREN DIEPVRIESRUIMTE	Vier sterren
VERMELDING "NO-FROST" VOOR DE DESBETREFFENDE RUIMTE	Koelgebied: No Frost / Diepvriesruimte: No Frost
TIJD VOOR TEMPERATUURSTIJGING	16 uuR
VRIESVERMOGEN	15 kg/24 h
KLIMAATKLASSE	SN-T*2
GELUIDSEMISSIE VIA DE LUCHT	38 dB
Overige informatatie
TOTALE BRUTO INHOUD	615 L
TOTALE NETTO INHOUD	530 L
AFMETENGEN BUITENKANT BREEDTE × DIEPTE × HOOGTE	915 mm x 710 mm x 1860 mm
NETTO GEWICHT	137 kg
NOMINALE SPANNING	220 V - 230 V
NOMINALE FREQUENTIE	50 Hz
KOELMIDDEL/VULLLEN	R600a/70 g
BLAASMIDDEL	Cyclo-/isopentaan

Opmerkingen:
1 Het staatstamm, het apparaat geestigheid, het volume en de temperatuur van de bewaarde voeding en hoe het apparaat gebruikt worden.
Toegelaten omgevingstemperatuar: 10^ tot 43^

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbol betekent in Europa dat gebruekte elektrische en elektronische producten nicht bij het normale huishoudelijkke afval mogen.

Lever每一天 producten in bij de aangewezen inzamelingspunten, waar ze%Xtuals geaczepterd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. In Nederland Aunt u uw producten bij uw winkelier inleveren bij de aanschaf van een vergelijkbaar nieuw product.

Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentièle negatieve gevolgen voor de volksgezondheid en het milieu, die anders können ontstaan door een onjuiste verwerking van afval.

Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt of raadpleeg www.nvmp.nl, www.ictoffice.nl of www.stibat.nl.

Voor zakelijk gebruikers in de Europese Unie

Neem voor het weglooien van elektrische en elektronische apparatusuur contact op met uw leverancier voor verdere informatie.

Informatie over verwijdering van afval in landen buiten de Europese Unie

Dit symbol is alleen geldig in de Europese Unie.

Als u dit product wilt weglooien, neem dan contact op met uwplaatselijke overheid of verdeler en vraag waar de juiste manier van verwijderen.

Dit symbol worden gebruikt om gebruikers voor relevante informatie maar de instructies of folders te verwijzen.

In deze koelkast is een filter ingebouwd die als een biocide beschouwd worden.

Op zich beurt is er in de filter een stof geintegreerd die zilverionen bevat en die bacteriën in de lucht in de koelkast deactiveert en de groei van bacteriën afremt.

Werkzaam bestanddeel: silver natrium waterstof zirkonium fosfaat

Table des matières
