Type de produit	Réfrigérateur-congélateur combiné
Marque	Panasonic
Modèle	NR-BS53VX3
Dimensions (L × P × H)	915 mm × 710 mm × 1860 mm
Poids net	137 kg
Volume utile total	530 L
Volume utile réfrigérateur	324 L
Volume utile congélateur	206 L
Classe d'efficacité énergétique	A++
Consommation annuelle d'énergie	346 kWh/an
Pouvoir de congélation	15 kg/24 h
Durée de montée en température	16 h
Classe climatique	SN-T (10 °C à 43 °C)
Émissions acoustiques	38 dB
Réfrigérant	R600a / 70 g
Agent de soufflage	Cyclopentane / Isopentane
Tension nominale	220-230 V ~ 50 Hz
Fonctions principales	Mode Super Freeze, Mode Holiday, Mode Eco, Mode Vitamin-Safe, Zone Fresh, Child Lock, distributeur eau/glace avec machine à glaçons automatique, filtre à eau, éclairage LED, filtre désodorisant Hygieneair
Entretien et nettoyage	Nettoyer avec un chiffon doux imbibé d'eau tiède, ne pas utiliser de détergents abrasifs ou alcalins ; remplacer le filtre à eau tous les 6 mois environ
Sécurité	Sécurité enfant (Child Lock), verrouillage des commandes, alarme de porte ouverte, mise à la terre obligatoire, avertissements contre les matières inflammables
Pièces détachées et réparabilité	Filtre à eau type CNRAH-257760 ; machine à glaçons EAU37119711/2 ; contactez un centre agréé pour toute réparation
Informations générales	Garantie 2 ans, notice disponible sur notice-facile.com

FOIRE AUX QUESTIONS - NR-BS53VX3 PANASONIC

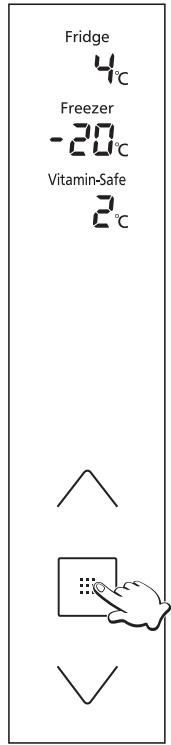

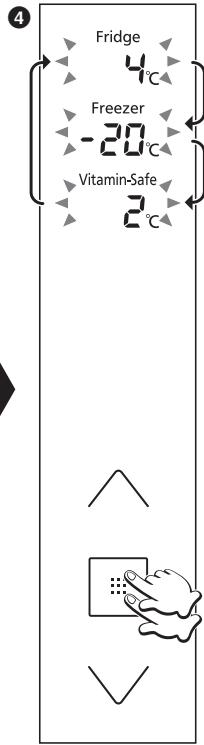

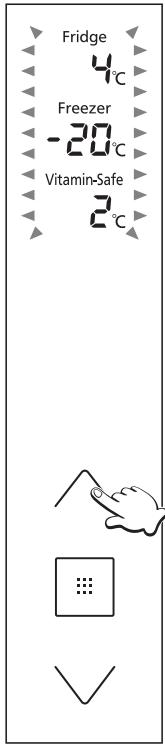

Comment régler la température du réfrigérateur ?

Appuyez sur la touche de validation du panneau de commande pour faire apparaître le réglage de température. Utilisez les touches ▲ et ▼ pour ajuster la température : réfrigérateur de 1 °C à 7 °C, congélateur de -17 °C à -25 °C, zone Vitamin-Safe de 0 °C à 5 °C. La température clignote pendant le réglage puis s'arrête après confirmation.

Comment activer le mode Super Freeze ?

Appuyez sur la touche correspondant à la fonction Super Freeze sur le panneau de commande. L'icône s'allume. Ce mode refroidit rapidement le congélateur pendant environ 50 heures, puis se désactive automatiquement. Il est recommandé de l'activer 24 heures avant de placer des aliments frais à congeler.

Que faire si le réfrigérateur ne refroidit pas suffisamment ?

Vérifiez que la température est correctement réglée, que les portes ferment bien, que l'appareil n'est pas exposé au soleil ou proche d'une source de chaleur, et qu'il y a assez d'espace autour pour la ventilation. Assurez-vous que le mode Holiday n'est pas activé (ce mode maintient le réfrigérateur à environ 15 °C). Si le problème persiste, contactez un centre agréé.

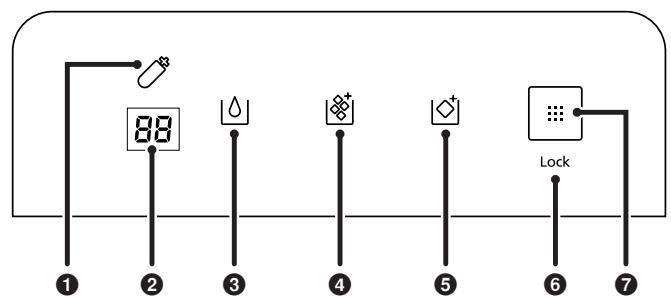

Comment utiliser le distributeur d'eau et de glace ?

Appuyez sur la touche du panneau du distributeur pour sélectionner eau, glaçons ou glace pilée (icône correspondante). Placez un verre contre le tampon et poussez doucement. La distribution s'arrête automatiquement après 30 secondes. Pour de l'eau plus froide, mettez d'abord de la glace dans le verre. Important : n'utilisez que de la glace produite par l'appareil.

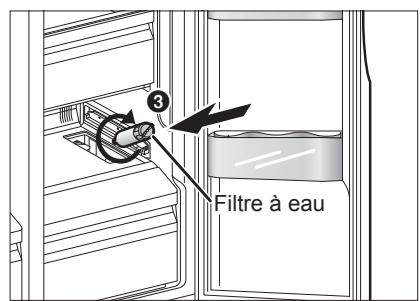

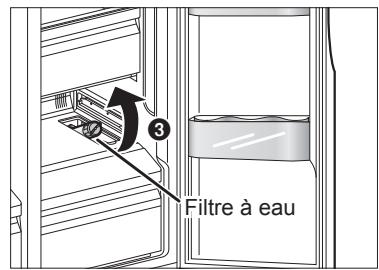

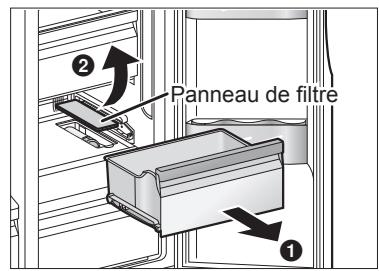

Comment remplacer le filtre à eau ?

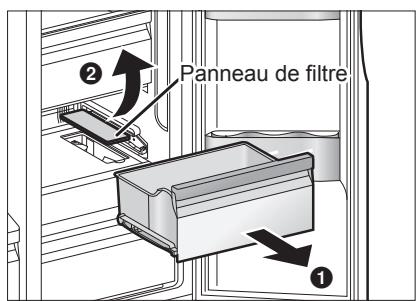

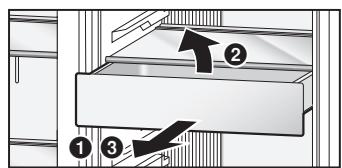

Retirez le tiroir de la zone Vitamin-Safe et ôtez le panneau du filtre. Tournez le filtre usagé de 90° dans le sens inverse des aiguilles d'une montre et tirez-le. Installez le nouveau filtre en tournant à 90° dans le sens horaire. Appuyez sur la touche du distributeur pendant 3 secondes pour éteindre l'icône de remplacement. Le filtre doit être changé tous les 6 mois environ (type CNRAH-257760).

Comment nettoyer mon réfrigérateur ?

Débranchez l'appareil. Utilisez un chiffon doux imbibé d'eau tiède, éventuellement avec un détergent neutre. N'utilisez jamais de produits abrasifs, d'alcool, de benzène ou de diluants. Nettoyez régulièrement les joints de porte et les orifices d'aération. Les étagères, tiroirs et clayettes peuvent être retirés pour un nettoyage séparé.

Pourquoi de la condensation se forme-t-elle à l'extérieur ou à l'intérieur ?

De la condensation externe est normale par forte humidité ambiante. À l'intérieur, elle peut apparaître si la porte est ouverte fréquemment ou mal fermée. Essuyez avec un chiffon sec. Le réfrigérateur maintient une humidité élevée pour préserver les aliments ; un peu de condensation est normal.

Comment activer le mode Child Lock (sécurité enfant) ?

Sur le panneau de commande ou le panneau du distributeur, maintenez la touche de validation enfoncée pendant au moins 3 secondes jusqu'à ce que l'icône Lock s'affiche. Pour désactiver, refaites la même manipulation. En mode Child Lock, toutes les touches sont verrouillées.

Que faire si la machine à glaçons ne produit pas de glace ?

Vérifiez que le robinet d'arrivée d'eau est ouvert et que le tuyau est correctement raccordé. Assurez-vous que le commutateur de la machine à glaçons est sur Marche et que le bac à glaçons est bien en place. La première production peut prendre jusqu'à 8 heures. Si le problème persiste, contactez un centre agréé.

Comment transporter ou déplacer le réfrigérateur ?

Fermez le robinet d'eau, videz l'appareil et débranchez-le. Déconnectez les tuyaux d'alimentation en eau et videz l'eau résiduelle. Rehaussez les pieds ajustables. Transportez-le avec au moins quatre personnes en le tenant par les coins, jamais par les portes. Fixez les portes avec du ruban adhésif.

MODE D'EMPLOI NR-BS53VX3 PANASONIC

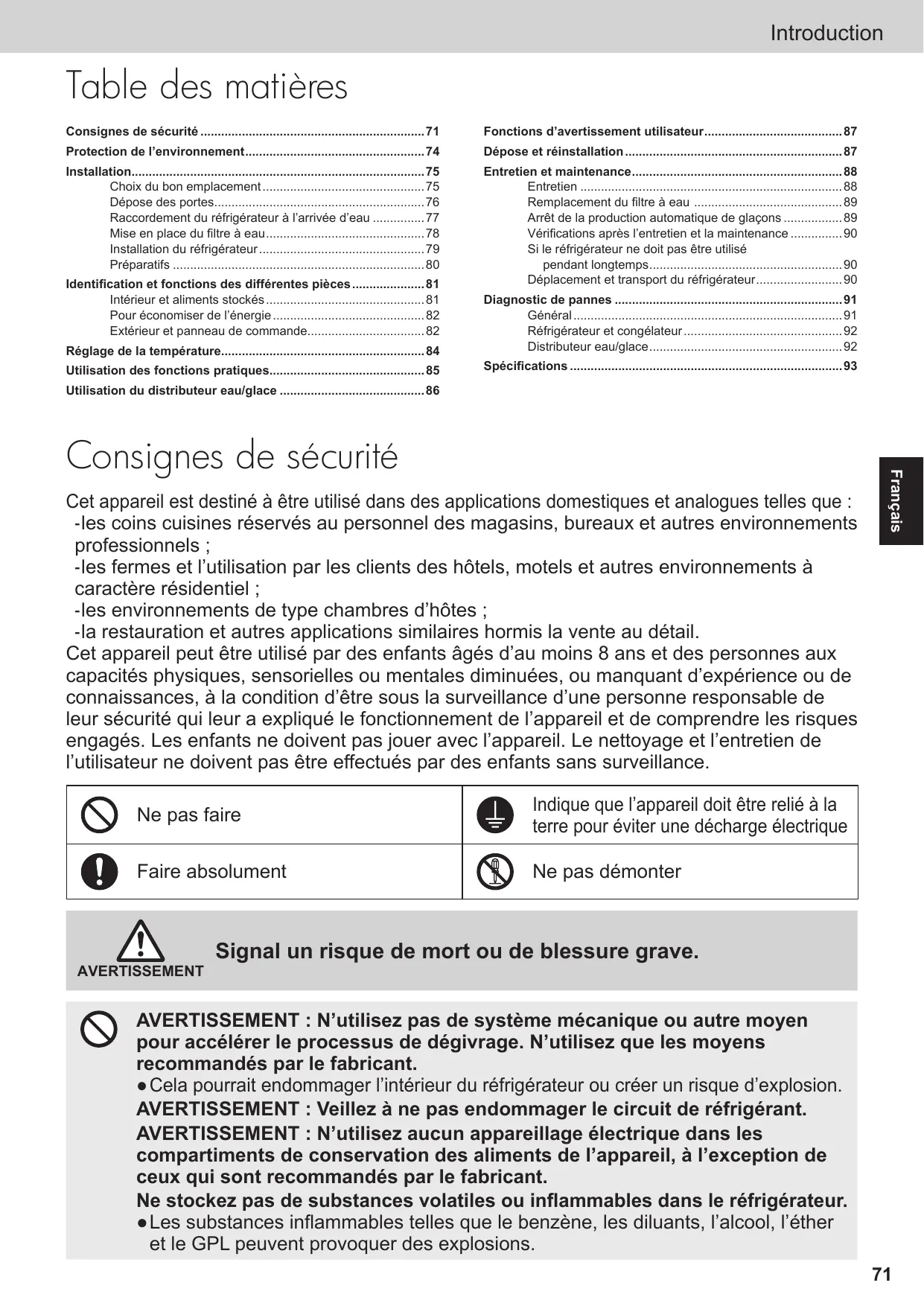

Nous vous remercions d'avoir acheté un produit Panasonic. Veuillez lire ce mode d'emploi attentivement avant d'utiliser ce produit. Prière de conserver ce mode d'emploi pour toute référence ultérieure. Instructions d'installation incluses.

Consignes de sécurité 71

Protection de l'environnement 74

Installation. 75

Choix du bon emplacement 75

Dépose des portes 76

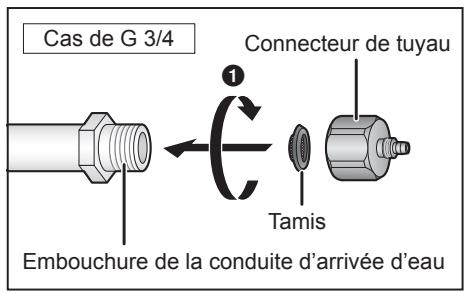

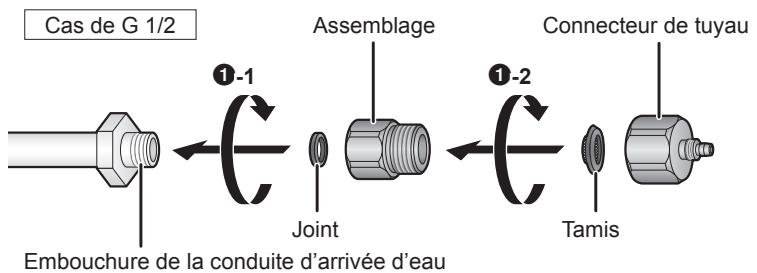

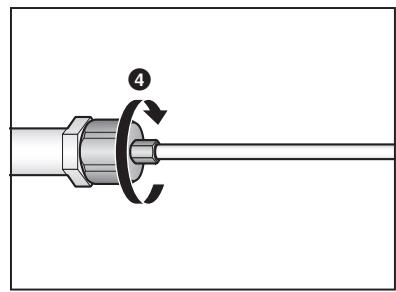

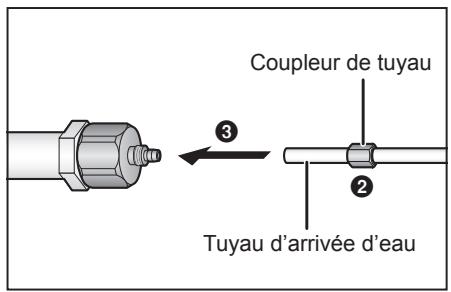

Raccordement du réfrigérateur à l'arrivée d'eau 77

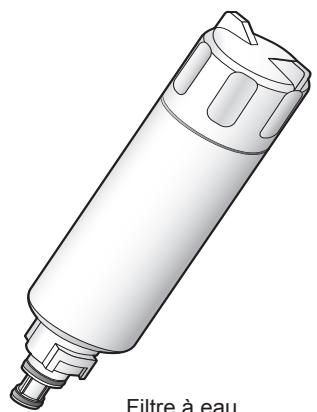

Mise en place du filtre à eau. 78

Installation du réfrigérateur 79

Preparatifs 80

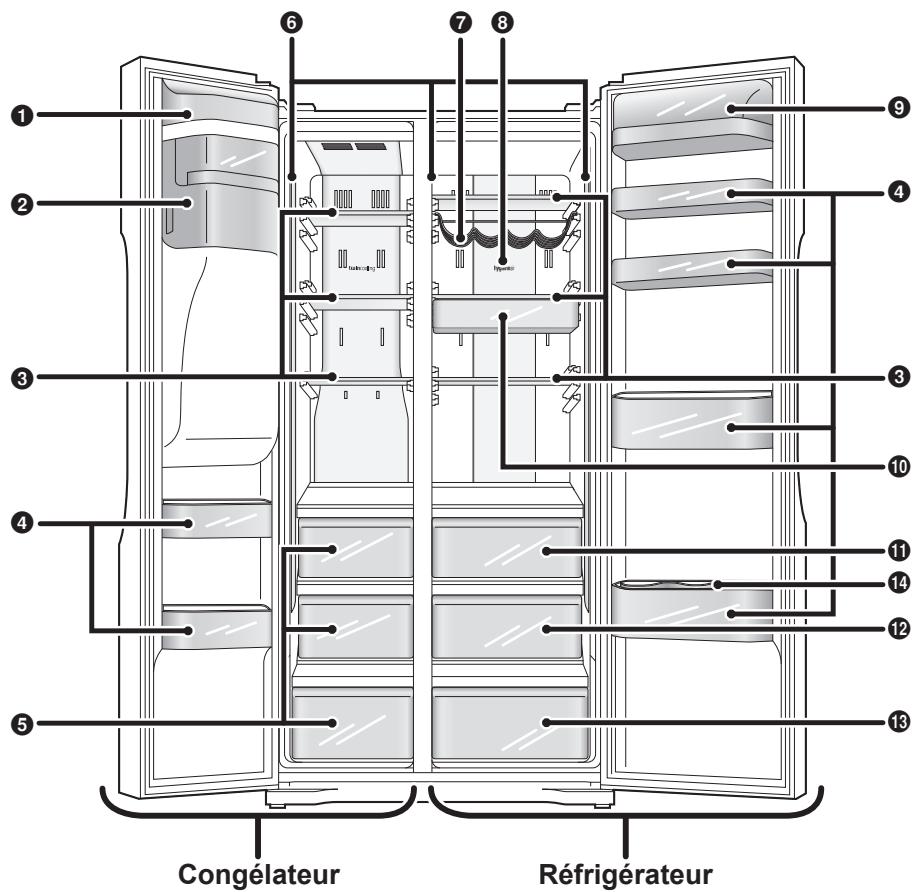

Identification et fonctions des différentes pièces 81

Intérieur et aliments stockés 81

Pour économiser de l'énergie 82

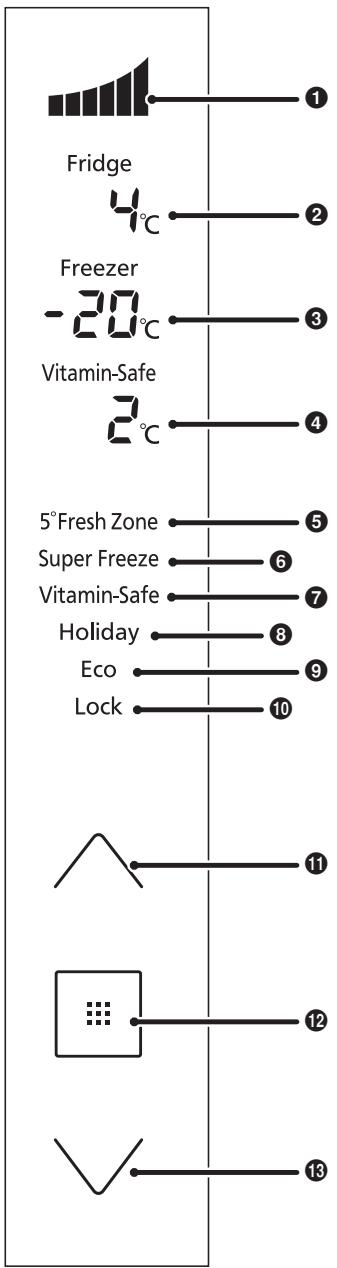

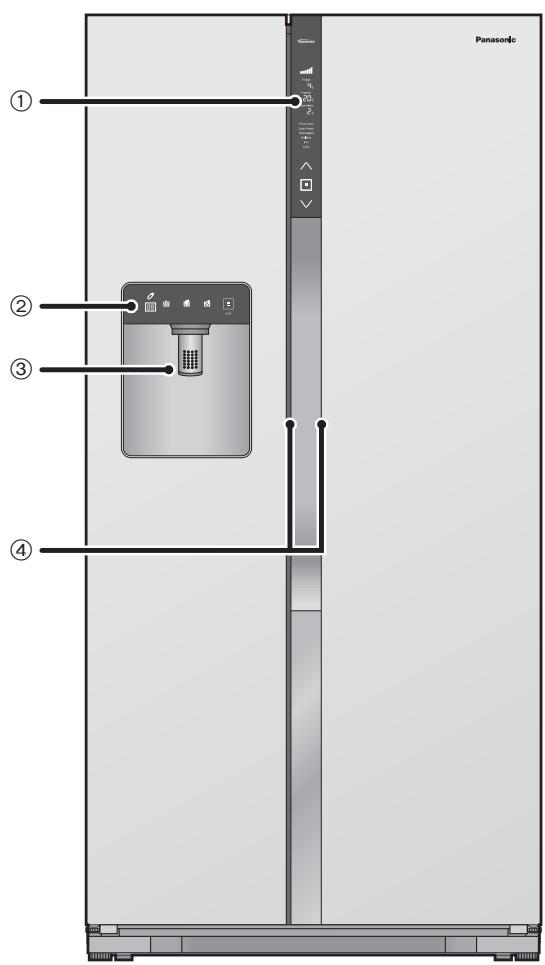

Extérieur et panneau de commande 82

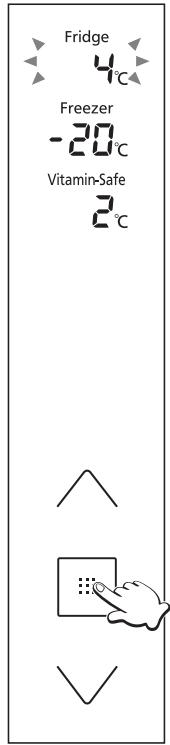

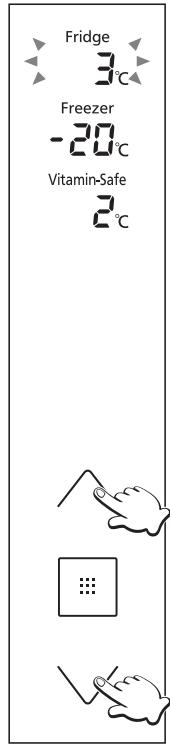

Réglage de la température 84

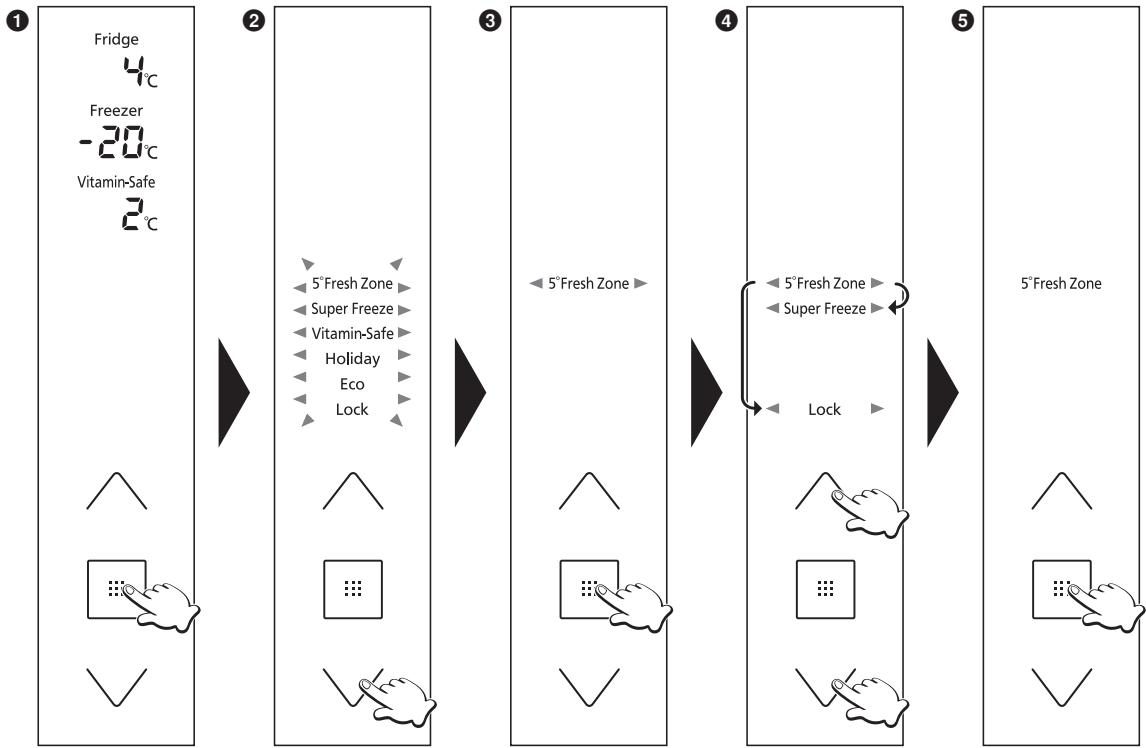

Utilisation des fonctions pratiques. 85

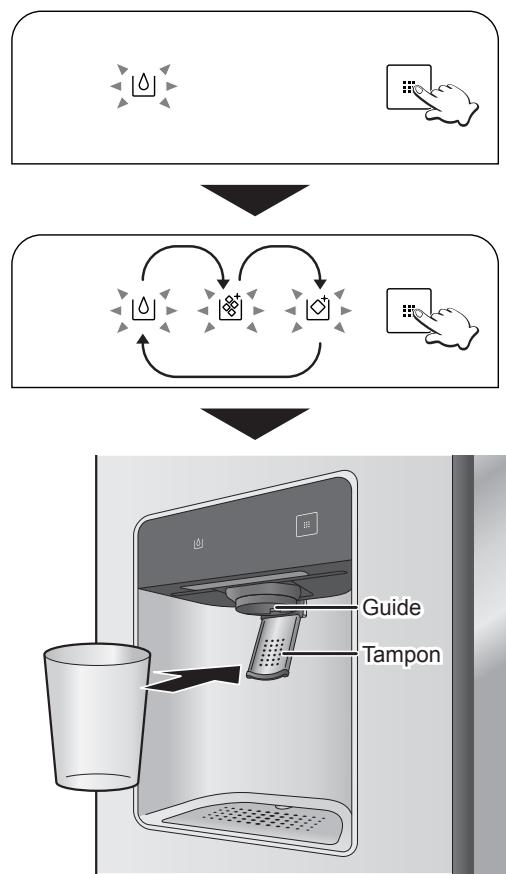

Utilisation du distributeur eau/glace 86

Fonctions d'arrêtissement utilisateur 87

Dépose et réinstallation 87

Entretien et maintenance. 88

Entretien 88

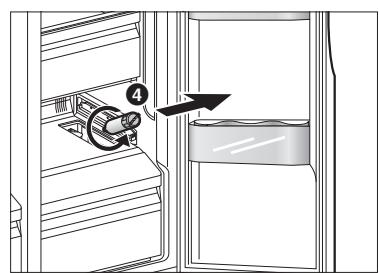

Remplacement du filtre à eau 89

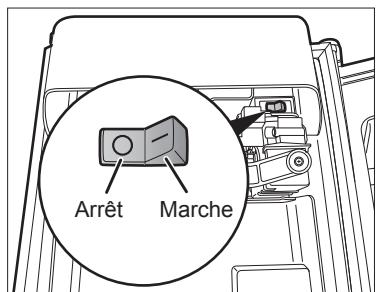

Arrêt de la production automatique de glaçons 89

Vérifications après l'entretien et la maintenance 90

Si le réfrigérateur ne doit pas être utilisé

pendant longtemps 90

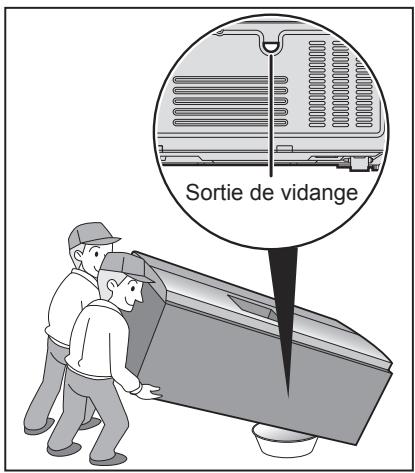

Déplacement et transport du réfrigérateur 90

Diagnostic de pannes 91

Général 91

Réfrigérateur et congélateur 92

Distributeur eau/glace 92

Spécifications 93

Consignes de sécurité

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : -les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels;

-les fermes et l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;

-les environnements de type chambres d'hôtes;

-la restauration et autres applications similaires hormis la vente au détail.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d'expérience ou de connaissances, à la condition d'être sous la surveillance d'une personne responsable de leur sécurité qui leur a expliqué le fonctionnement de l'appareil et de comprendre les risques engagés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Ne pas faire	Indique que l'appareil doit être relié à la terre pour éviter une décharge électrique
Faire absolument	Ne pas démonter

Signal un risque de mort ou de blessure grave.

AVERTISSEMENT : N'utilisez pas de système mécanique ou autre moyen pour accélérer le processus de dégivrage. N'utilisez que les moyens recommandés par le fabricant.

• Cela pourrait endommager l'intérieur du réfrigérateur ou créer un risque d'explosion.

AVERTISSEMENT : Veillez à ne pas endommager le circuit de réfrigérant.

AVERTISSEMENT : N'utilisez aucun appareillage électrique dans les compartiments de conservation des aliments de l'appareil, à l'exception de ceux qui sont recommandés par le fabricant.

Ne stockez pas de substances volatiles ou inflammables dans le réfrigérateur.

• Les substances inflammables telles que le benzène, les diluants, l'alcool, l'éther et le GPL peuvent provoquer des explosions.

• Le réfrigérant (R600a) utilisé dans le réfrigérateur et les gaz se trouvant dans le matériel isolant (cyclopentane) sont inflammables et nécessitent des procédures spécifiques en cas de mise au rebut. Assurez-vous qu'aucun des tuyaux situés à l'arrière de l'appareil ne sont endommagés avant la mise au rebut. Une fuite de réfrigérant ou de gaz pourrait provoquer un incendie ou une explosion.

La machine à glaçons ne peut être installée à l'intérieur du réfrigérateur que par le fabricant ou un agent agréé, à l'exception du bac à glaçons.

• Type de machine à glaçons : EAU37119711, EAU37119712

Veillez à ce que la fiche et le cordon électrique ne soient pas compressés ou endommagés.

• Une fiche ou un cordon électrique endommagés peuvent occasionner un court-circuit, un incendie et/ou une décharge électrique.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un agent/agréé ou une personne de qualification équivalente pour éviter tout risque.
• NE TENTEZ PAS DE LE REMPLACER VOUS-MÊME.

• N'essayez pas de réparer, de remplacer ou de démonter vous-même une pièce ou une partie endommagée.

N'utilisez pas de prise multiple et ne branchez pas plusieurs appareils sur la même prise murale.

• Cela pourrait provoquer une surchauffe, un incendie ou un court-circuit.

Ne pas pincer, nouer ou tordre le cordon électrique, et ne pas placer un objet lourd dessus.

• Cela augmente les risques d'incendie ou de décharge électrique. Si le cordon électrique, la fiche électrique ou l'appareil sont endommagés, ils doivent être remplacés par le fabricant, un réparateur/agréé ou une personne de qualification équivalente pour éviter tout danger.

• Cela pourrait endommager le cordon électrique. Saisissez toujours fermement la fiche et tirez bien droit hors de la prise murale.

Ne posez aucun récipient contenant de l'eau sur le réfrigérateur.

• L'eau pourrait endommager l'isolation des composants électriques et provoquer un court-circuit, un incendie ou une décharge électrique.

Ne vaporisez jamais de gaz inflammable à proximité du réfrigérateur.

• Il y a un risque d'explosion ou d'incendie.

• Il y a un risque d'incendie ou de décharge électrique.

Ne manipulez pas la fiche électrique avec les mains mouillées.

• Vous pourriez recevoir une décharge électrique.

N'installez pas le réfrigérateur dans un endroit humide ou dans lequel il pourrait entrer en contact avec de l'eau.

• La dépréciation de l'isolement des pièces électriques pourrait être à l'origine d'une décharge électrique ou d'un incendie.

Ne stockez pas de produits pharmaceutiques ou sensibles à la température dans le réfrigérateur.

• Les produits nécessitant un strict contrôle de température ne doivent pas être stockés dans le réfrigérateur.

Ne laissez pas les enfants grimper, se balancer ou se suspendre à la porte du réfrigérateur.

• Ils pourraient se blesser gravement, et aussi endommager le réfrigérateur.

N'utilisez pas le réfrigérateur en présence de vapeurs explosives ou de gaz inflammables.

• Il y a un risque d'explosion ou d'incendie.

Ne stockez pas d'essence ou tout liquide inflammable ou pouvant dégager des vapeurs inflammables, et ne les utilisez pas près de l'appareil.

• Il y a un risque d'explosion ou d'incendie.

Ne touchez pas les lames du concasseur du bac à glaçons. Ne passez pas les doigts dans l'orifice par où la glace sort du distributeur eau/glace.

• Vous risquez de vous blesser si cette consigne n'est pas respectée.

N'essayez pas de démonter, de réparer ou de modifier le réfrigérateur vous-même.

• Vous pourriez vous blesser (ou blesser une autre personne) par des brûlures ou des décharges électriques, ou endommager le réfrigérateur. Si votre appareil nécessite une modification ou une réparation, veuillez vous adresser à un centre de service après-vente/agréé.

Assurez-vous que le réfrigérateur est branché sur une prise secteur reliée à la terre. NE PAS brancher l'appareil sur une prise secteur qui n'est pas reliée à la terre.

Retirez toutes salissures ou poussières susceptibles de se trouver sur les broches de la fiche avant de la brancher sur une prise secteur.

• L'accumulation de poussière sur la fiche électrique pourrait se traduire par un défaut d'isolement, en particulier dans des conditions de forte humidité, ce qui pourrait provoquer un court-circuit, un incendie ou une décharge électrique. Débranchez le cordon électrique et essuyez-le avec un chiffon sec. N'utilisez jamais de chiffon mouillé ou humidifié.

Insérez la fiche électrique dans la prise murale en vous assurant que les broches sont bien emboîtées.

• Une fiche électrique mal branchée peut être à l'origine d'un incendie ou d'une décharge électrique.

Installez le réfrigérateur dans un endroit bien ventilé.

• Plus la quantité de réfrigérant est importante dans un appareil, plus la pièce dans laquelle il est installé doit être spacieuse. En cas de fuite, si l'appareil est dans une petite pièce, il y a un risque de formation de gaz combustibles susceptibles de prendre feu et de provoquer un incendie ou une explosion. À titre indicatif, au moins 1 mètre de dégagement est nécessaire pour 8g de réfrigérant. La quantité de réfrigérant dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de l'appareil.

Débranche le réfrigérateur avant le nettoyage et l'entretien.

• Un manquement à cette consigne pourrait être la cause d'une décharge électrique.

Si une odeur de brûlé ou de la fumée émanent du réfrigérateur, débranchez immédiatement la fiche électrique et contactez un centre de service après-vente/agréé.

RADIATIONS DES DIODES

NE PAS REGARDER DIRECTEMENT AVEC DES INSTRUMENTS OPTIQUES LE PRODUIT À DIODE CLASSE 1M

Indique un risque de blessures ou de dommages matériels.

Ne placez pas de bouteilles ou de récipients en verre dans le congélateur.

Lorsque le contenu gèle, le verre peut se briser. Ne touchez pas les parois internes du congélateur ni les produits stockés dans le congélateur avec les mains mouillées. - Risque de geler contre les parois internes ou contre les produits stockés dans le congélateur. Ne pas ouvrir ou fermer les portes en tenant les poignées des portes à deux mains. - Cela pourrait occasionner des blessures corporelles. Ne touchez pas la machine à glaçons avec les mains ni avec un outil. - Cette machine est rotative. Elle pourrait provoquer des blessures corporelles ou des problèmes. N'introduisez ni les mains ni quoi que ce soit dans l'arrivée de glace. - Ceci pourrait provoquer des blessures corporelles ou des problèmes.

En cas de coupure d'électricité, évitez d'ouvrir fréquemment le réfrigerateur ou d'y placer des aliments non réfrigérés.

• Cela pourrait occasionner une hausse de température dans le réfrigérateur et gâcher les aliments qui s'y trouvent.

Si le réfrigérateur reste inutilisé pendant longtemps, débranche la fiche électrique de la prise secteur.

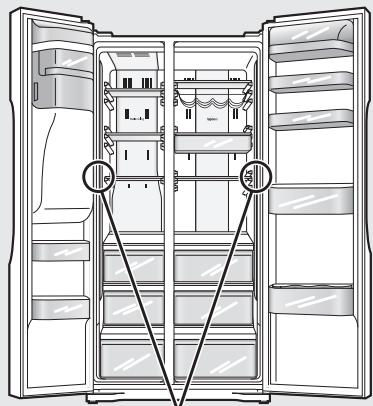

Faites également attention à l'espace entre les portes du réfrigérateur et du congélateur, en particulier si deux portes sont ouvertes en même temps.

• Cela pourrait occasionner des blessures corporelles.

Zones de pincement potentiel

Lorsque vous ouvrez le réfrigérateur, veillez à ne pas vous pincer les doigts dans une des « zones de pincement »

• Cela pourrait occasionner des blessures corporelles. Ne laissez pas des enfants toucher la machine à glaçons et le bac à glaçons.
• Sinon, ils risqueraient de se blesser.

Cessez d'utiliser cette machine à glaçons et contactez un centre de service après-vente agréé si de la glace décolorée est produite pendant l'utilisation.

Mise au rebut des matériaux d'emballage

Prière de recycler autant que possible (ex. : carton, sacs en plastique, rubans adhésifs et polystyrène) et d'éliminer tous les autres matériaux d'emballage de façon sécurisée.

Tenez les matériaux d'emballage hors de portée des bébés et des jeunes enfants, pour éviter tout risque de blessure ou d'étouffement.

Avant de vous débarrasser de votre ancien appareil

Veuillez suivre les instructions de mise au rebut données par le fabricant de votre ancien appareil, ou la réglementation locale en matière de mise au rebut de ce type d'appareil. Si elles ne sont pas fournies, suivez les instructions en trois étapes ci-dessous.

1. Débranche la fiche électrique de la prise murale.
2. Coupe le cordon d'alimentation et jetez-le avec la fiche électrique de manière appropriée et sûre.
3. Assurez-vous que l'ancien apparéil est hors de portée des jeunes enfants pendant la période de stockage précédant sa mise au rebut ou avant son transport vers un Centre de recyclage.
4. Retirez toutes les garnitures d'étanchéité de la porte et laissez les étagères et les tiroirs en place.

Ainsi, les enfants ne pourront pas facilement grimper à l'intérieur de l'équipement et s'enfermer.

Installez le réfrigérateur dans un endroit répondant aux critères suivants :

• Une canalisation d'eau principale est à proximité.
• Le réfrigérateur ne sera pas exposé aux rayons solaires directs.
• Le réfrigérateur ne sera pas à proximité d'un appareil de chauffage, de cuisson ou de toute autre source de chaleur. L'endroit est sec et bien ventilé.
• Le sol est solide et plat.

Si l'appareil est placé sur une moquette ou un revêtement en vinyle, posez d'abord une planche dure sur la moquette ou sur le revêtement.

Cela évitera une déformation ou une décoloration du sol.

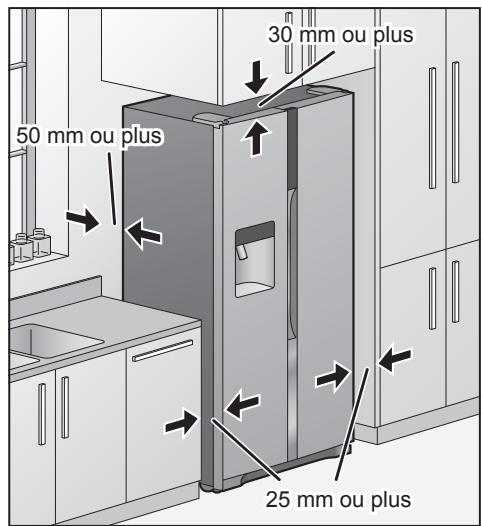

Prévoyez un espace suffisant pour assurer la dissipation de la chaleur

Le réfrigérateur émet toujours de la chaleur résiduelle pendant son fonctionnement. Assurez un espace suffisant autour du réfrigérateur pour permettre à cette chaleur de se dissiper et préserver la capacité de refroidissement de l'appareil.

Dimensions (mm) : L915 × P710 × H1860

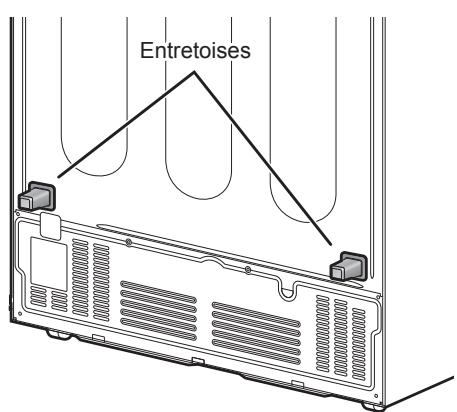

Mise en place des entreprises

Installez les entreprises sur le panneau arrière du réfrigérateur pour assurer l'espace minimum permettant une bonne dissipation de la chaleur émise par le réfrigérateur.

Fixer sur le panneau arrière du réfrigérateur après avoir retiré la pellicule de protection du ruban adhésif double face.

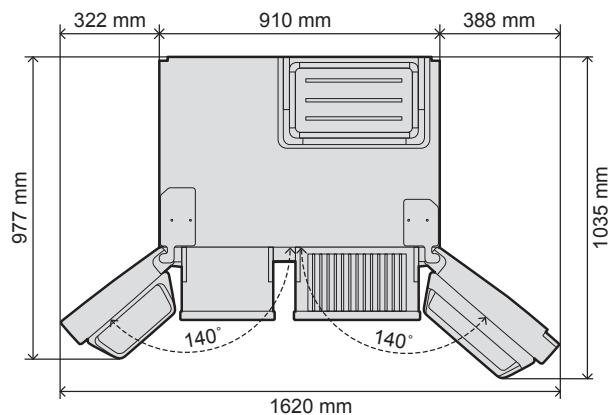

Quand les portes sont complètement ouvertes

Quand les tiroirs internes ont été sortis

Si le réfrigérateur ne passe pas à travers une porte ou une ouverture, ses portes peuvent être déposées.

Avant de déposer les portes, assurez-vous que le réfrigérateur est bien hors tension.

Si vous souhaitez déposer les portes, prière de contacter votre revendeur, un centre de service après-vente agréé ou consulter notre site Web (http://panasonic.net).

Panasonic ou son agent agréé ne peuvent pas être tenus responsables si vous déposez les portes vous-même.

Dimensions (mm) : L910 × P610 × H1855 (sans les portes)

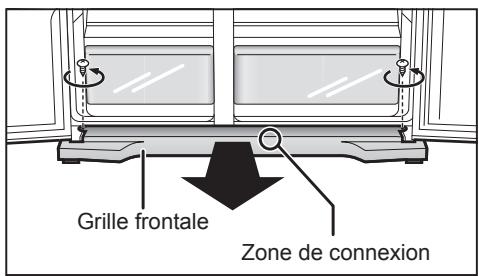

Dépose de la grille frontale

Si vous ouvrez les deux portes et que vous regardez la grille frontale depuis le dessus, vous pouvez voir deux vis – une à gauche et une autre à droite.

Tournez ces vis dans le sens contraire des aiguilles d'une montre, et déposez-les. Il y a une zone de connexion décentrée légèrement vers la droite, en bas de la grille frontale. Saisissez cette partie, et tirez la grille frontale pour la sortir.

Déconnexion des tuyaux d'alimentation d'eau

Déposez la bague de connexion (noire) du connecteur d'alimentation d'eau en appuyant sur le coupleur, et tirez sur le tuyau d'alimentation d'eau pour le libérer.

• Il y a deux tuyaux d'alimentation d'eau : un pour le distributeur de glaçons, et un autre pour le distributeur d'eau. Déconnectez les deux tuyaux.

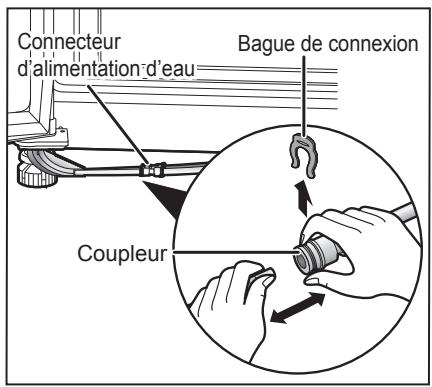

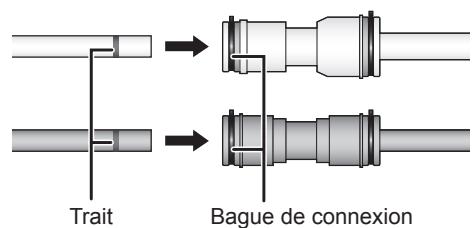

Reconnexion des tuyaux d'alimentation d'eau

Insérez d'abord la bague de connexion (noire) dans le connecteur d'alimentation d'eau, puis insérez le tuyau d'alimentation d'eau. Insérez le tuyau d'alimentation d'eau dans le connecteur d'alimentation d'eau jusqu'à ce que le trait imprimé sur le tuyau ne soit plus visible.

• Les deux tuyaux d'alimentation d'eau se raccordent à la même couleur.

Quand vous déposez la porte

Assurez-vous que la porte est en position fermée. - Faites attention à ne pas déformer les charnières ou endommager les tuyaux d'alimentation d'eau. - Manipulez la porte déposée avec précautions pour la protégerr de tout dommage ou impact.

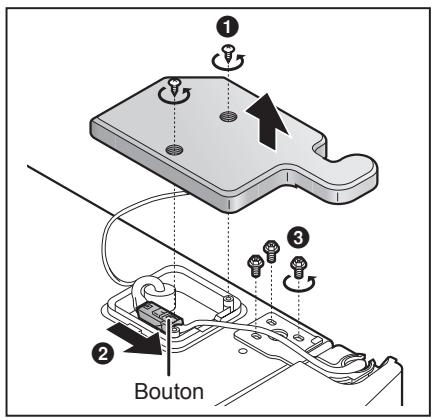

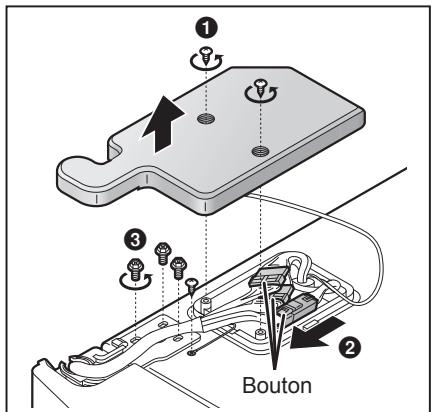

1 Déposez le cache de la charnière supérieure.

Tournez la vis du cache de charnière dans le sens contraire des aiguilles d'une montre, et déposez-la.

2 Déconnectez le câble de connexion.

Tout en appuyant sur le bouton, tirez sur le cable dans la direction indiquée par la flèche pour le sortir.

3 Déposez la charnière supérieure.

Tournez les vis de la charnière et la vis de mise à la terre dans le sens contraire des aiguilles d'une montre et déposez-les.

• Quand vous déposez la charnière supérieure, prenez soin de soutenir la porte pour qu'elle ne tombe pas vers l'avant.

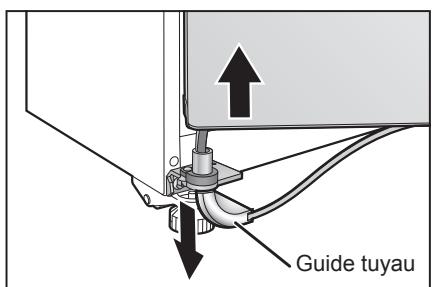

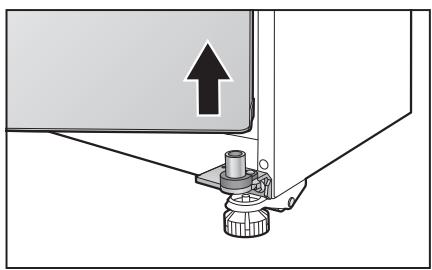

Otez le guide tuyau et déposez la porte.

Sortez le guide tuyau de la charnière inférieure en tirant dans le sens indiqué par la flèche.

Ensuite, tirez la porte tout droit vers le haut pour la sortir de la charnière inférieure, puis déposez-la.

• Sortez les tuyaux d'alimentation d'eau pour qu'il soit complètement déconnecté.

Quand vous déposez la porte

Assurez-vous que la porte est en position fermée. - Manipulez la porte déposée avec précautions pour la protégger de tout dommage ou impact.

1 Déposez le cache de la charnière supérieure.

Tournez la vis du cache de charnière dans le sens contraire des aiguilles d'une montre, et déposez-la.

Tout en appuyant sur le bouton, tirez sur le cable dans la direction indiquée par la flèche pour le sortir.

3 Déposez la charnière supérieure.

Tournez la vis de charnière dans le sens contraire des aiguilles d'une montre, et déposez-la.

• Quand vous déposez la charnière supérieure, prenez soin de soutenir la porte pour qu'elle ne tombe pas vers l'avant.

4 Déposez la porte.

• Soulevez la porte droit vers le haut pour la sortir de la charnière inférieure, et déposez-la.

Remise en place des portes et de la grille frontale

Suivez les instructions de dépose des portes et de la grille frontale dans le sens inverse. 2 Serrez les vis de fixation après avoir vérifié que la porte est bien parallèle au corps de l'appareil et qu'il n'y a pas de fuite d'air froid autour du joint d'étanchéité. 3 Serrez les vis pour fixer les charnières à l'aide du tournevis (cruciforme) et de la clé hexagonale. 4 Quand you installez la grille frontale et le cache de la charnière supérieure, faites attention à ne pas coincer les tuyaux et le cordon.

Quand vous installez la grille frontale, insérez les tuyaux dans les guides à l'intérieur de la grille frontale.

Avant de raccorder le réfrigérateur

Une pression d'eau entre 150 kPa et 700 kPa (22 psi à 102 psi) est indispensable pour l'utilisation du distributeur eau/glace. Si le réfrigérateur doit être installé dans un endroit où la pression d'eau est inférieure à environ 150 kPa (22 psi), installez une pompe de pression pour augmenter la pression naturelle de l'eau.

L'appareil doit être raccordé à une alimentation en eau potable uniquement.

Pièces nécessaires pour le raccordement

Kit de raccordement (accessoire)

Connecteur de tuyau (avec tamis)

pour G 3/4

Assemblage (avec joint)

pour G 1/2

Coupleur de tuyau

Filtre a eau

Raccordement du réfrigérateur

Avant d'aller plus loin, vérifie impérativement que la fiche électrique est bien déconnectée de la prise électrique. Ensuite, vérifie que la canalisation d'eau principale est bien fermée.

Quand vous voulez raccorder le réfrigerateur à l'adduction d'eau, contactez un revendeur ou un centre de service après-vente agréé, ou consultez notre site Web (http://panasonic.net).

Nous ne serons pas tenus responsables si vous raccordez le réfrigérateur vous-même.

Fixez le connecteur de tuyau sur l'embouchure de la conduite d'arrivée d'eau.

Tournez le connecteur de tuyau dans le sens des aiguilles d'une montre pour le fixer.

• Après avoir serré le connecteur de tuyau à fond à la main, utilisez un outil pour serrer encore le connecteur de tuyau d'environ un demi-tour.
• Vérifiez que le tamis est bien placé à l'intérieur du connecteur de tuyau.

2 Insérez le coupleur de tuyau dans le tuyau d'arrivée d'eau.

3 Insérez le tuyau d'arrivée d'eau sur l'extrémité du connecteur de tuyau.

• Le tuyau d'arrivée d'eau doit être inséré fermement sur l'extrémité du connecteur de tuyau.

Serrez le coupleur de tuyau sur le connecteur de tuyau.

Tournez le coupleur de tuyau dans le sens des aiguilles d'une montre pour le fixer. - Serrez le coupleur de tuyau jusqu'à ce qu'il n'y ait plus d'espace entre le coupleur de tuyau et le connecteur de tuyau.

Une fois que le raccordement est terminé, ouvre la canalisation d'eau principale, et vérifie qu'il n'y a pas de fuite d'eau.

Remarques :

• Il y a risque de fuite d'eau si les instructions données ci-dessus ne sont pas suivies à la lettre.
• Enroulez l'excédent du tuyau d'arrivée d'eau à l'arrêté du réfrigérateur.

Fixez le connecteur de tuyau sur l'embouchure de la conduite d'arrivée d'eau de type G 1/2.

Mise en place du filtre à eau

Le filtre à eau n'est pas en place au moment de l'achat du réfrigérateur.

Veuillez installer le filtre à eau fourni avec le réfrigérateur.

1 Sortez le tiroir de la zone Vitamin-Safe. Déposez le panneau de filtré.

Placez les doigts dans l'encoche aménagée à l'avant du panneau de filtré, puis sortez le panneau de filtré.

3 Installez le filtre à eau et tournez-le de 90 degrés dans le sens des aiguilles d'une montre. 4 Poussez le filtre à eau vers le bas, puis remettez le panneau de filtre en place.

Remarque :

• Faites couler de l'eau au distributeur d'eau jusqu'à ce qu'elle sorte claire (15 verres (env. 3 litres)). Cette opération sert à nettoyer le système d'alimentation d'eau et à faire sortir l'air du tuyau d'alimentation d'eau.

Le réfrigerateur est équipé de quatre roulettes permettant de le déplacer facilement.

Lisez attentivement la section intitulée « Choix du bon emplacement », et installez le réfrigerateur au meilleur emplacement. Une fois que l'emplacement d'installation est décidé, immobilisez le réfrigerateur et mettez-le à niveau.

Dépose de la grille frontale

Si vous ouvrez les deux portes et que vous regardez la grille frontale depuis le dessus, vous pouvez voir deux vis - une à gauche et une autre à droite.

Tournez ces vis dans le sens contraire des aiguilles d'une montre, et déposez-les.

Il y a une zone de connexion décentrée légèrement vers la droite, en bas de la grille frontale. Saisissez cette partie, et tirez la grille frontale pour la sorting.

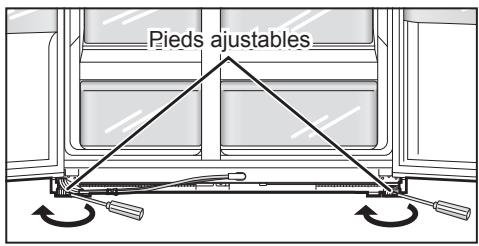

Immobilisation du réfrigérateur

Insérez un tournevis à tête plate dans la fente de chaque pied ajustable à droite et à gauche, tournez dans le sens indiqué par les flèches pour baisser les pieds jusqu'à au niveau du sol, puis fixez les pieds solidement.

Mise à niveau du réfrigérateur

Tournez les pieds ajustables de manière que le réfrigérateur soit installé au ras du sol.

Si les portes gauche et droite ne sont pas au même niveau, tournez un des pieds ajustables afin d'aligner les portes.

Si la porte gauche est plus BASSE que la droite

Insérez un tournevis à tête plate dans une fente située dans le pied ajustable gauche, tournez-le dans le sens indiqué par la flèche, et ajustez le niveau.

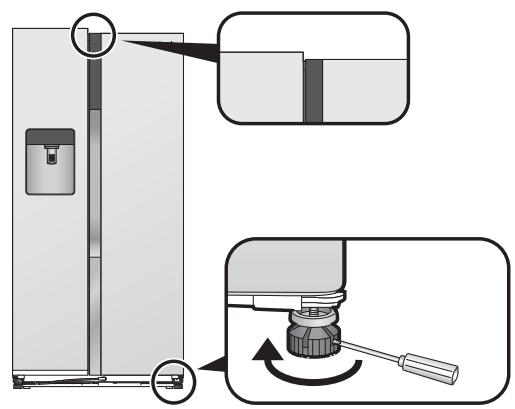

Si la porte droite est plus basse que la gauche

Insérez un tournevis à tête plate dans une fente située dans le pied ajustable droit, tournez-le dans le sens indiqué par la flèche, et ajustez le niveau.

Remise en place de la grille frontale

Suivez les instructions de dépose de la grille frontale dans le sens inverse.

• Faites attention à ne pas pincer ou endommager le tuyau d'alimentation d'eau.

Maintenance

Enlevez tous les matériaux d'emballage et rubans adhésifs.

Essuyez l'intérieur du réfrigerateur à l'aide d'un chiffon doux qui a été trempé dans de l'eau tiède puis essoré.

Lavez et séchez complètement le bac à glaçons avant de l'installer. (N'utilisez pas de séchoir à vaisselle, de sèche-cheveux ni d'autres appareils lors du séchage.)

Branchement de la fiche électrique sur la prise électrique

Quand la fiche électrique est branchée sur la prise électrique, l'affichage de température commence à clignoter comme illustré à droite, et l'intérieur du réfrigérateur commence à se refroidir.

La température affichée alors n'est pas la température réelle.

Quand la température du réfrigerateur atteint 8°C, le congélateur atteint -12°C et la zone Vitamin-Safe atteint 5°C, l'affichage de température cesse de clignoter et reste allumé. Il indique alors la température réelle.

Il faut compter une demi-journée pour atteindre la température régée (si la température ambience est aux alentours de 32°C, qu'il n'y a aucun aliment à l'intérieur du réfrigerateur et que les portes sont fermées).

Ne placez les aliments dans le réfrigérateur que quand vous avez confirmé que le compartiment du réfrigérateur est bien refroidi.

Remarques :

Le refroidissement peut prendre plus de temps en été ou à d'autres périodes où la température ambiante est élevée. - Pendant que l'affichage de température clignote, l'alarme retentit pour prévenir que la température a augmenté. Pour arrêter l'alarme, appuyez sur . - Si vous avez besoin de débrancher le réfrigérateur, attendez au moins 10 minutes avant de le rebrancher. Vous pourriez endommager le compresseur.

Distributeur eau/glace et machine à glaçons automatique

La machine à glaçons automatique doit d'abord faire de la glace avant que le distributeur eau/glace puisse distribuer de la glace. La machine à glaçons automatique peut produire six glaçons en une fois, et environ 42 glaçons par jour (mais cela peut varier selon les conditions).

Quand vous utilisez la machine à glaçons pour la première fois, comptez environ 8 heures avant d'avoir de la glace.

La production automatique de glaçons s'arrête dès que le bac à glaçons est plein.

Remarque :

• Quand vous utilisez le distributeur eau/glace et la machine à glaçons automatique pour la première fois, l'eau ou la glace peut avoir une certaine couleur ou une odeur : c'est normal et cela ne signale pas un défaut de fonctionnement. Une fois que l'eau aura circulé dans le filtre à eau, les conduites et les autres parties du réfrigerateur, ces symptômes disparaîtront. Continuez donc de faire couler de l'eau et de sortir de la glace du distributeur eau/glace jusqu'à ce que la couleur ou l'odeur se dissipent.

Dans certains cas, cette opération doit être répétée plusieurs fois.

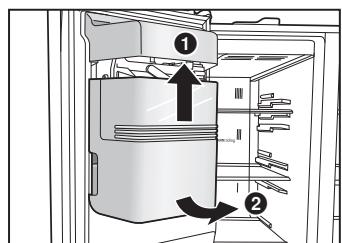

Comment retirer le bac à gonds

• Soulevez légèrement le bac à glaçons, puis tirez la partie inférieure vers vous. (fig 1) Comment mettre en place le bac à glaçons
• Dans un premier temps, alignez la partie supérieure avec la machine à glaçons automatique, puis poursuivez sa partie inférieure et insérez-la fermement en position aussi loin que possible.

• Veillez à maintenir le bac à glaçons des deux mains.
• Veillez à vérifier que le bac à glaçons est fermement mis en place lors de l'installation.

La chute du bac à glaçons pourrait provoquer des blessures corporelles ou des problèmes.

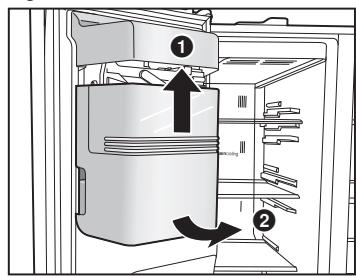

Lorsque le bac à glaçons ne peut pas être installé correctement

• Insérez complètement le bac à glaçons dans la position d'origine après avoir tourné le bouton situé à l'arrière de celui-ci de 90 degrès comme indiqué fig 2.

fig 1 fig 2

Identification et fonctions des différentes pièces

Intérieur et alimentés stockés

Machine à glaçons automatique 2 Bac à glaçons 3 Étagères en verre

Les positions de ces étagères (sauf la troisième étagère du congélateur à partir du haut) peuvent être changées.

4 Clayettes de porte

Les positions de ces étagères (uniquement la seconde étagère du réfrigerateur à partir du bas) peuvent être changées.

Le bac à œufs et la butée à bouteilles sont fournis (un de chaque).

5 Tiroirs 6 Lampe à diode frontale 7 Casier à bouteilles 3 Hygieneair Filtre désodorisant. 9 Boîte hermétique de porte 10 Étagère suspendue Zone

Zone Vitamin-Safe Sélectionnez la température entre 0°C et 5°C et les diodes bleue, verte et blanche fournies. Zone Fresh Diodes bleue et verte fournies. 14 Butée à bouteilles

Congélateur -17°C à -25°C	Aliments, viandes et poissons surgelés, crème glacée, etc.
Réfrigérateur 1°C à 7°C	Beurre, produits laitiers, œufs, boissons, assaisonnements, alimentés cuits, etc.
	Zone 0°	Viandes,oissons, jambons, saucisses, etc.
	Zone Vitamin-Safe	Légumes, fruits, etc. conservés à basse température
	Zone 5° Fresh	Légumes, fruits, etc.

Remarques :

• La température des zones et Fresh varie en fonction de la température régée pour le réfrigérateur.
• Vous pouvez aménager un bien plus grand espace dans le congélateur en retardant le premier et le second tiroirs.

Pour économiser de l'énergie

1. Installé le réfrigérateur dans un endroit sec, frais et bien ventilé. Plus la température ambiente est froide, ILA meilleure est l'efficacite. (Veuillez vous reférer à la Page 75 pour les dimensions et le dégagement)
2. La combinaison des tiroirs et étagères qui fournit le plus grand volume et l'utilisation d'énergie la plus efficente pour le réfrigérateur.
3. Retirez les deux tiroirs supérieurs, ainsi que le bac à glaçon du congélateur.
4. Toutes les étagères se trouvaient dans la même position au moment de l'achat.
5. Retirez le bac à glaçons, puis désactivez la fonction automatique de production de glaçons et le distributeur de glaçons. (Veuillez consulter la Page 89)
6. Ne remplissez pas trop le réfrigerateur pour permettre à l'air de circuler.
7. Ouvrez les portes seulement si nécessaire et aussi brièvement que possible.
8. Nettoyez de temps en temps les orifices d'aération au fond du réfrigérateur avec un aspirateur, etc.

(Faites attention de ne pas endommager la conduite d'eau ou le tuyau de réfrigerant à l'intérieur du couvercle.)

1. Une fois réglé en « Mode Super Freeze », la consommation d'énergie augmente.

Comment utiliser (les pièces continues dans l'emballage)

Pictogramme d'identification de zone froide

L'autocollant illustré sur la droite [A], accollé à l'intérieur du réfrigerateur, indique la zone de stockage de produits frais dans laquelle la température doit être maintenue à +4 °C ou moins.

Indicateur de température

La pièce [B] incluse dans l'emballage est l'Indicateur de température. Collez-le sous l'autocollant [A], parallèlement à celui-ci.

• Caractéristiques de l'Indicateur de température Indicateur de température

Le cercle situé sur l'Indicateur de température est noir [voir [B - 1]] lorsque la température de la zone indiquée [A] est supérieure à 4°C. Il devient vert et OK s'affiche à l'intérieur du cercle [voir [B - 2]] si la température est de 4°C ou inférieure.

[B-1]

[B-2]

Espacez bien les produits alimentaires pour mieux les conserver.

Extérieur et panneau de commande

Panneau de commande Panneau du distributeur eau/glace Distributeur eau/glace Poignée de porte

Zone d'affichage

1 Icône de remplacement du filtre à eau Ceci indique qu'il est temps de remplacer le filtre à eau. 2 Affichage destiné à l'ingénieur de service après-vente Ceci n'apparaît pas pendant le fonctionnement normal. 3 Icône de distribution d'eau filtrée 4 Icône de distribution de glace pilée 5 Icône de distribution de glaçons ⑥ Icône de Child Lock (Sécurité Enfant)

Zone de commande

7 Touche du distributeur eau/glace

Zone d'affichage

1 Niveau de puissance de réfrigération

La puissance de réfrigération du réfrigérateur est indiquée ici.

Niveau de puissance le plus bas (quand le compresseur est éteint ou qu'il fonctionne à la basse)

Niveau de puissance bas (quand le compresseur fonctionne à basse vitesse)

Niveau de puissance moyen (quand le compresseur fonctionne à vitesse moyenne)

Niveau de puissance elevated (quand le compresseur fonctionne à vitesse elevated)

2 Température du réfrigérateur 3 Température du congélateur 4 Température de la zone Vitamin-Safe ⑤ Mode Zone Fresh Θ Mode Super Freeze Mode Vitamin-Safe Mode Holiday Mode Eco 10 Child Lock

Zone de commande

1 Touche haut 12 Touche de validation 18 Touche bas

Remarques :

• Normalement, les affichages du panneau sont éteints. Ils apparaissent quand des commandes sont actionnées ou quand les portes sont ouvertes.
• La température affichée peut être différente de la température réelle.
• Les touches sont actionnées au toucher.
• Ce réfrigerateur utilise un microprocesseur pour contrôler la température. La température à l'intérieur du réfrigerateur varie en fonction de divers facteurs, comme la température ambiantes, la vitesse de fonctionnement du compresseur, la fréquence d'ouverture et de fermeture des portes, la quantité d'aliments stockés à l'intérieur et la manière dont ils sont stockés.

Réglage de la température

Les températures du réfrigérateur, du congélateur et de la zone Vitamin-Safe peuvent être changées.

Au moment de l'achat, les températures sont régles comme suit.

Réfrigérateur: 4°C

Congélateur: -20°C

Zone Vitamin-Safe: 2°C

Le panneau de commande s'allume, la température à l'intérieur du réfrigérateur s'affiche. L'affichage de température commence à clignoter, ce qui indique que les températures peuvent être régées. 3 La température régée pour le réfrigerateur commence à clignoter. 4 Chaque fois que la touche est actionnée, l'affichage clignotant change successivement dans l'ordre suivant : réfrigerateur, congélateur et zone Vitamin-Safe. Θ Réglez la température.

• Appuyez sur pour augmenter la température, et sur pour la diminuer. L'affichage cesse de clignoter et reste allumé, ce qui indique que les températures sont maintainant régles.
• Environ 30 secondes plus tard, le panneau de commande s'éteint.

Remarque :

L'affichage en 1 est rétabli si aucune opération n'est exécutée pendant environ 5 secondes au cours du réglage.

Réfrigérateur

Fridge 4℃

Réglez la température à l'intérieur du réfrigerateur.

La température peut être régée entre 1°C et 7°C.

Remarques :

• Si la température est régée sur 1°C pendant longtemps, certains aliments risquent de geler.
• En mode Holiday, la température n'est pas affichée, et la température ne peut pas être régée.
• En mode Eco, la température ne peut pas être régée non plus.

Congélateur

Freezer -20℃

Réglez la température à l'intérieur du congélateur.

La température peut être régée entre -17 °C et -25 °C.

Remarque :

• En mode Eco, la température ne peut pas être régée.

Zone Vitamin-Safe

Vitamin-Safe 2℃

Réglez la température de la zone Vitamin-Safe.

La température peut être régée entre 0°C et 5°C.

Remarques :

• Si la température reste régée entre 0°C et 1°C pendant longtemps, certains aliments risquent de geler.
• En mode Holiday, la température n'est pas affichée, et la température ne peut pas être régée.
• En mode Eco, la température ne peut pas être régée non plus.

Utilisation des fonctions pratiques

Le réfrigérateur offre un certain nombre de fonctions pour des applications spécifiques.

1 Le panneau de commande s'allume. L'affichage de fonction commence à clignoter, ce qui indique que les fonctions peuvent être régées. « Fresh Zone » commence à clignoter. 4 Sélectionnez la fonction à utiliser. L'affichage correspondant à la fonction sélectionnée cesse de clignoter et reste allumé, ce qui indique que la fonction est réglée.

Chaque pression sur la touche allume et éteint l'affichage alternativement.

Affichage allumé : la fonction est activée.

Affichage éteint : la fonction est désactivée.

• Environ 30 secondes plus tard, le panneau de commande s'éteint.

Remarques :

L'affichage en 1 est rétabli si aucune opération n'est exécutée pendant environ 5 secondes au cours du réglage. - Si l'affichage de température clignote, attendez environ 5 secondes que l'affichage reste allumé avant de poursuivre les opérations ci-dessus.

Une pression sur la zone Fresh allume les diodes de vitamine (bleue et verte) afin de préserver la teneur en vitamine C des légumes et des fruits.

Mode super freeze

Dans ce mode, le congélateur peut être refroidi rapidement, ce qui permet de congeler les aliments frais qui y sont placés.

Le mode Super Freeze est automatiquement désactivé au bout d'environ 50 heures.

Remarques :

• Quand le mode Super Freeze est activé, la température à l'intérieur du congélateur peut tomber en dessous de la température sélectionnée.
• Le compresseur fonctionne à grande vitesse.
• Si le mode Super Freeze est activé pendant que le mode Eco fonctionne, le mode Eco est désactivé temporairement. Quand le mode Super Freeze se termine, le fonctionnement en mode Eco est rétabli.
• L'effet sur les alimentés stockés peut être réduit si vous activez le mode Super Freeze plusieurs heures avant de ranger les alimentés dans le département du congélateur.
• Les points suivants sont recommandés pour assurer la capacité de congélation maximale. ① Activez le mode Super Freeze 24 heures avant de placer les alimentés. ② Placez les alimentés dans le second tiroir à partir du haut ou sur l'étagère en verre.

(La capacité de congélation peut être augmentée si les alimentés sont placés directement sur l'étagère en verre.)

• La capacité de congélation maximum en 24 heures est indiquée sur la plaque signalétique.

Mode Vitamin-Safe Vitamin-Safe	Une pression sur la zone Vitamin-Safe allume les diodes de vitamine (bleue, verte et blanche) afin de préserver la teneur en vitamine C et D des légumes et des fruits.
Mode Holiday Holiday	Activez ce mode si le réfrigerateur ne doit pas être utilisé pendant une période prolongée, comme pendant des vacances ou si le conGPLateur doit être utilisé seul. Quand ce mode est activé, la température du réfrigerateur n'est pas affichée. Quand ce mode est activé, la température de la zone Vitamine-Safe n'est pas affichée. Remarques : • Avant d'utiliser le mode Holiday, videz le réfrigerateur et fermez sa porte. • Pour des raisons d'hygiène, la température à l'intérieur du réfrigerateur est maintainue aux alentours de 15 °C quand le mode Holiday est activé. • Le conGPLateur est refroidi de la manière habituelle.
Mode Eco Eco	Activez ce mode si le conGPLateur ne va pas beaucoup être utilisé pendant l'hiver ou pendant la nuit. Remarque : • Le mode Eco ne peut pas être activé pendant que le mode Super Freeze est actif.
Child Lock Lock	Les touches du panneau de commande et du panneau du distributeur eau/glace peuvent être verrouillées. Quand le mode Child Lock est actif, « Lock » est affiché sur le panneau de commande et sur le panneau du distributeur eau/glace. Pour désactiver ce mode, tenez la touche du panneau de commande enforcéependant au moins 3 secondes.

Utilisation du distributeur eau/glace

Le distributeur eau/glace distribue de l'eau, de la glace pilée ou des glaçons.

Le panneau du distributeur eau/glace s'allume.

L'icône correspondant à ce qui est distribué apparait.

Chaque fois que la touche est enfoncée, l'icône change.

Tenez la touche enfoncée jusqu'à ce que l'icône souhaitée s'allume.

Placez un verre contre le tampon et poussez-le doucement.

De l'eau ou de la glace sort du distributeur eau/glace.

• Pendant la distribution d'eau ou de glace, tenez le verre ou un autre récipient levé près du guide pour éviter d'éclabousser ou d'asperger.

L'eau qui sort du distributeur d'eau est refroidie à la température appropriée, mais si vous souhaitez de l'eau plus froide, versez d'abord de la glace dans un verre ou un autre récipient avant de le remplir d'eau.

Pour éviter des éclaboussures d'eau ou de glace, éloignez le verre doucement du tampon une fois que toute l'eau ou la glace a été versée.

• De la glace peut continuer de tomber pendant quelques instants même après que le verre a été éloigné du tampon. Ceci est normal et n'indique pas un fonctionnement défectueux.
• De la glace ou de l'eau restant dans le guide peut tomber ou couler pendant quelques instants après le versement. Ceci est normal et n'indique pas un fonctionnement défectueux.

Remarques :

• Le panneau du distributeur eau/glace s'éteint environ 10 secondes après que la touche a été actionnée. Quand ce panneau est éteint, le fait de pousser le tampon n'a aucune effet.
• En mode Child Lock, « Lock » est affiché sous la touche.
• L'eau qui sort en premier du distributeur d'eau peut être légèrement plus chaude.
• Ne placez que de la glace produite par ce réfrigerateur, à l'exclusion de tout autre type de glace, dans le bac à glaçons. Des problèmes peuvent survenir si cet avertissement n'est pas respecté. Lorsque la machine a glaçons génère de trop de glaçons, il est possible d'ajuster la quantité d'eau fournir à celle-ci. Contactez votre revendeur ou un centre de service après-vente agréé. Si vous continuez d'appuyer sur le bouton pendant plus de 30 secondes, le distributeur eau/glace cesse automatiquement de distribuer de l'eau ou de la glace.

Fonctions d'avertissement utilisateur

Les fonctions suivantes d'alerte utilisateur sont activées si une porte est laissée entrouverte pendant une période prolongée ou si la température à l'intérieur du réfrigérateur augmente.

		Affichage de température	Alarme	Lampe à diode frontale
Porte entrouverte	En continu pendant 1 minute	Clignote	Sonne une fois	Clignote une fois
	En continu pendant 3 minutes	Clignote	Sonne deux fois	Clignote deux fois
	En continu pendant 5 minutes	Clignote*	Sonne en continu	Clignote en continu
Augmentation de la température à l'intérieur du réfrigérateur	Congélateur: -12°C ou plus	Clignote*	Sonne en continu	Fonctionnement normal
	Réfrigérateur: 8°C ou plus	Clignote*	Sonne en continu	Fonctionnement normal

*Clignote pendant 30 secondes toutes les 30 minutes.

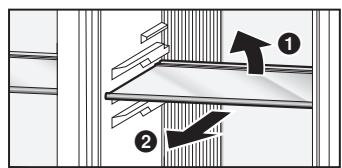

Étagères en verre

Soulevez légèrement l'arrière de l'étagère, puis sortez l'étagère.

Pour réinstaller l'étagère, alignez-la sur les guides situés à gauche et à droite, puis poussez-la en place.

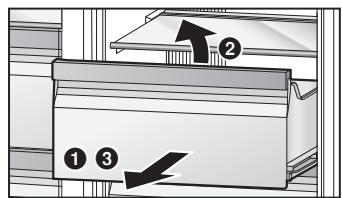

Tiroirs

Tirez le tiroir complètement, tout en gardant l'arrière du tiroir légèrement surélevé, puis sortez-le. Pour réinstaller le tiroir, alignez-le sur les guides situés à gauche et à droite, puis poussez-le en place.

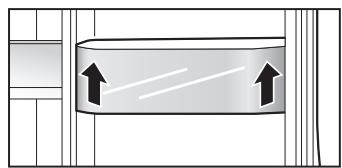

Clayettes de porte et boîte hermétique de porte

Poussez le fond de l'étagère vers le haut, et sortez-la.

Pour réinstaller l'étagère, alignez les saillies gauche et droite, et insérez l'étagère à fond vers le bas.

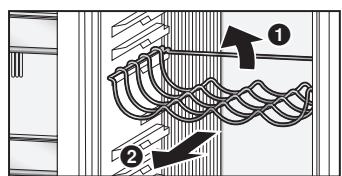

Casier à bouteilles

Soulevez légèrement l'arrière du casier à bouteille, puis sortez-le.

Pour réinstaller le casier à bouteilles, alignez-le sur les guides gauche et droit, puis poussez-le en place.

Étagère suspendue

Tirez l'étagère suspendue complètement, puis soulevez légèrement l'arrière de l'étagère suspendue et sortez-le.

Pour réinstaller l'étagère suspendu, alignez-le sur les guides gauche et droit, puis poussez-le en place.

Bac à glaçons

Soulevez légèrement le bac à glaçons, puis tirez la partie inférieure vers vous.

Pour réinstaller le bac à glaçons, alignez d'abord sa partie supérieure avec la machine à glaçons automatique, puis poussez sa partie inférieure vers le bas et insérez-la à fond.

• Quand vous sortez le bac à glaçons, faites attention à ne pas renverser de la glace qui s'y trouve.
• Avant de réinstaller le bac à glaçons, sortez toute la glace qui s'y trouve.

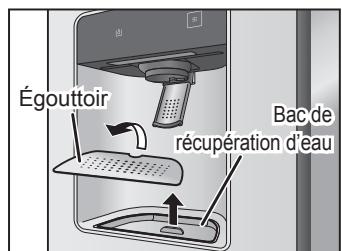

Égoutoir et bac de récupération d'eau du distributeur eau/glace

Insérez vos doigts dans la découpe à l'arrière de l'égoutoir, et sortez-le.

Saisissez la partie saillante du bac de récapération d'eau, et sortez-le.

Pour réinstaller l'égoutoir et le bac, remettez d'abord le bac de récapération d'eau en place, puis réinstallez l'égoutoir.

Entretien et maintenance

Nettoyez et procédez régulièrement à la maintenance pour maintenir la propreté de votre réfrigérateur et assurer qu'il fonctionnera correctement pendant longtemps.

Avant de nettoyer ou de procéder à la maintenance, débranchez sans faute la fiche électrique de la prise électrique. Faites attention à ne pas brancher ou débrancher la fiche électrique avec des mains mouillées. Vous courrez des risques de décharge électrique ou de blessure.

Les produits suivants ne doivent pas être utilisés pour l'entretien :

• Detergents alcalins (qui pourrait dissoudre les pièces en plastique)
• Detergents abrasifs, savons en poudre, eau très chaude ou bouillante, brosses, acides, benzène, diluants pour peinture, alcool, etc. (qui pourrait abîmer les surfaces, la peinture et les parties en plastique)

Entretien

Frottez les salissures faciles à enlever à l'aide d'un chiffon imbibé d'eau tiède.

Frottez les taches rebelles à l'aide d'un chiffon imbibé d'une solution de détergent cuisine neutre.

Otez les traces de détergent à l'aide d'un chiffon imbibé d'eau tiède.

Pour terminer le nettoyage, essuyez sans faute les surfaces de manière à les sécher complètement.

N'utilisez aucun produit d'entretien (contenant des détergents abrasifs ou des produits chimiques) et nettoyez toutes les traces de nourriture, de liquide, d'assaisonnement ou de salissure générées sur la porte dès que possible.

Parois internes, tiroirs, étagères en verre et clayettes de porte

Toute trace d'huile comestible, de beurre ou autre type de graisse ou d'huile sur les parties en plastique doit absolument être essuyée. Sinon, les parties en plastique pourraient être endommagées. Les tiroirs, étagères en verre et clayettes de porte neuent être enlevées. Si elles sont très sales ou si elles sentent mauvais, retirez-les et lavez-les.

Joint d'ouverture de porte

Quand un joint est sale ou endommagé, il permet à de l'air froid de s'échapper.

Dès que le joint est sale, essuyez-le immédiatement pour le nettoyer.

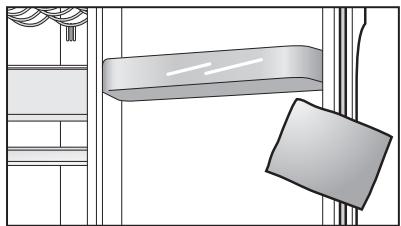

Bac à glaçons

Si le bac à glaçons contient de nouveaux glaçons ou si les glaçons sont collés entre eux, sortez le bac et jetez la glace.

Distributeur eau/glace

L'égraintoir et le bac de récupération d'eau peuvent être enlevés. Jetez régulièrement l'eau accumulée dans le bac de réception d'eau.

Extérieur du réfrigérateur

Si l'extérieur est sale, essuyez-le pour le nettoyer. Par ailleurs, un incendie pourrait se déclencher si de la poussière s'accumule sur la fiche électrique. Essuyez régulièrement la poussière à l'aide d'un chiffon sec ou autre.

Panneau de commande et panneau du distributeur eau/glace

Essuyez ces panneaux à l'aide d'un chiffon doux imbibé d'eau tiède et bien essoré.

Les matériaux du panneau de commande et du panneau du distributeur eau/glace sont délicats.

Faites donc attention à ne pas endommager leurs surfaces.

Remarque :

• Les tiroirs, les étagères en verre, les clayettes de porte et autres parties ne doivent pas être lavés dans un lave-vaiselle. Cela pourrait enlever les dorures ou les revêtements des pièces ou endommager les pièces.

Remplacez le filtre à eau périodiquement. En règle générale, il devrait être remplacé tous les six mois.

Quand il est temps de remplacer le filtre, l'icône « » apparait sur le panneau du distributeur eau/glace.

Ce temps dépend de la quantité d'eau utilisée ainsi que de la qualité et de la pression de l'eau. Il peut être inférieur à six mois.

Remplacez le filtre à eau également dans les circonstances suivantes :

• Quand la glace ou l'eau ont une odeur ou un goût déplaisants (cela signifie que la capacité du filtre est réduite)
• Quand la quantité d'eau pénétrant dans le réfrigerateur diminue (cela signifie que le filtre est bouché)

Remplacement du filtre

1 Sortez le tiroir de la zone Vitamin-Safe. Déposez le panneau de filtre.

Placez les doigts dans la découpe aménagée à l'avant du panneau de filtre, puis sortez le panneau de filtre.

3 Inclinez le filtre à eau légèrement vers le haut.

4 Tournez le filtre à eau de 90 degrès dans le sens contraire des aiguilles d'une montre, puis tirez-le vers vous. ⑤ Installez le nouveau filtre à eau. Suivez les instructions de dépose du filtre à l'envers. 6 Quand « » apparait sur le panneau du distributeur eau/glace, appuyez pendant au moins 3 secondes sur la touche sur le distributeur eau/glace. L'icone « ^ » s'éteint sur le panneau du distributeur eau/glace.

Remarques :

• Une fois que le filtre à eau est déposé, l'eau à l'intérieur risque de se répandre. Si de l'eau se répand, déposez le tiroir de la zone Fresh et essuyez l'eau au bas du réfrigerateur.
• Quand vous devez accéder à un nouveau filtre à eau, veuillez vous adresser à votre revendeur ou à un centre de service après-vente agréé. Type de filtre à eau : CNRAH-257760

Arrêt de la production automatique de glaçons

La fonction de production automatique de glaçons peut être arrêtée, si elle ne doit pas être utilisée pendant longtemps par exemple.

Sortez le bac à glaçons, et réglez le commutateur situé à l'intérieur de la machine à glaçons automatique sur la position Arrêt.

Remarque :

• Après avoir réglé le commutateur sur la position Arrêt, remettez le bac à glaçons en place. Même après que le commutateur a été réglé sur la position Arrêt, la glace restant dans le moule à glaçons sera déposée dans le bac à glaçons.

Utilisation du congélateur sans le bac à glaçons

Quand vous enlevez le bac à glaçons, vous pouvez placer des aliments volumineux sur les étagères en verre du congélateur. Pour utiliser le congélateur sans le bac à glaçons, procédez comme suit, et mettez le distributeur de glaçons hors service.

1 Mettez la fonction de production automatique de glaçons hors service. 2 Affichez « OFF » sur le panneau du distributeur eau/glace. 3 Tenez la touche enfoncée pendant au moins 3 secondes. 4 Mettez le couvercle de l'arrivée de glace en place.

Pour des raisons de sécurité et d'économies d'énergie, veuillez fixer le couvercle de l'arrivée de glace fourni avec le réfrigérateur sur la zone de distribution de glaçons.

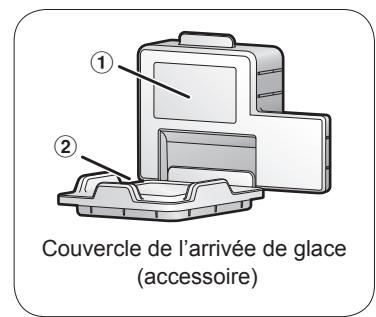

Le couvercle de la zone d'arrivée de glace se compose de 2 parties. Fixez d'abord ①, puis ②.

Remarques :

• Le distributeur d'eau peut être utilisé même quand le distributeur de glaçons a été mis hors service par l'opération décrite ci-dessus.
• Pour réinstaller le bac à glaçons et réutiliser le distributeur de glaçons, procédez comme suit.
• Otez le couvercle de l'arrivée de glace.
• Réglez le commutateur de la fonction de production automatique de glaçons sur la position Marche.
• Installé le bac à glaçons.

Vérifications après l'entretien et la maintenance

Le cordon électrique est-il endommagé?

La fiche électrique est-elle chaude?

La fiche électrique est-elle bien insérée à fond dans la prise électrique ?

Si le cordon électrique est endommagé, débranche la fiche électrique de la prise murale et contactez votre revendeur ou un centre de service après-vente agrée.

Si la lampe à diode ou le couvercle de la lampe à diode sont endommagés ou si quoi que ce soit semble douteux, contactez votre revendeur ou un centre de service après-vente agréé. N'essayez pas de réparer, de remplacer ou de démonter vous-même une pièce ou une partie endommagée.

Si le réfrigérateur ne doit pas être utilisé pendant longtemps

Débranchez la fiche électrique si le réfrigérateur ne doit pas être utilisé pendant longtemps. Laissez les portes du réfrigérateur ouvertes pendant deux ou trois jours pour sécher l'intérieur et éviter l'apparition d'odeurs ou de moisissures.

Quand vous le réutilisez, faites couler de l'eau (15 verres (env. 3 litres)) et sortez la glace (environ 40 glacons) du distributeur eau/glace jusqu'à ce que l'eau et les glacons soient clairs.

Avant de déplacer ou de transporter le réfrigérateur

Tout d'abord, prenez soin de fermer la canalisation d'eau principale.

Retirez tous les aliments et toute la glace à l'intérieur du réfrigérateur, et débranchez la fiche électrique.

1 Déconnectez le tuyau d'arrivée d'eau du connecteur de tuyau.

Ayez un récipient prêt à recevoir l'eau qui sortira du tuyau d'arrivée d'eau.

• Déposez également le connecteur de tuyau fixé sur l'embouchure de la conduite d'arrivée d'eau, et rangez-le dans un endroit sûr.

Déposez la grille frontale. 3 Déconnectez les deux tuyaux d'alimentation d'eau, qui sortent de la zone située sous la porte du congélateur, des connecteurs d'alimentation d'eau.

Déposez les bagues de connexion (noires), puis sortez les tuyaux d'alimentation d'eau.

Ayez un récipient prêt à recevoir l'eau sortant des tuyaux d'alimentation d'eau.

4 Rehaussez les pieds ajustables, et tirez le réfrigérateur vers l'avant. Sortez l'eau de la sortie de vidange au bas du panneau arrière.

Placez un récipient sous la sortie de vidange, inclinez le réfrigérateur vers l'arrière, et faites sortir l'eau de la sortie de vidange.

Réinstallez la grille frontale.

Suivez les instructions de dépose de la grille frontale dans le sens inverse.

Déplacement ou transport du réfrigérateur

Le réfrigérateur doit être transporté par quatre personnes au moins.

• Chaque personne saisit un des quatre coins du réfrigérateur.
• Ne le tenez pas par les portes.
• Fermez les portes complètement avec du ruban adhésif pour qu'elles ne puissent pas s'ouvrir.

Remarque :

• N'oubliez pas que s'il reste de l'eau dans le réfrigerateur, elle risque de couler.

Diagnostic de pannes

Si vous avez l'impression que votre réfrigerateur ne fonctionne pas correctement, vérifiez tout d'abord les points suivants.

Si le problème persiste, débranchez la fiche électrique et contactez votre revendeur ou un centre de service après-vente/agréé.

Général

Le réfrigérateur émet des bruits inhabituels.	• Le réfrigérateur est-t-il bien installé sur un sol solide et plat? • Y a-t-il suffisamment d'espace tout autour du réfrigérateur? • Y a-t-il quelque chose qui vitre au sommet du réfrigérateur? • C'est normal d'entendre certains bruits quand le réfrigérateur se met en marche ou s'arrête.
Voues entendez un son après la mise hors service du comprésseur.	• Ceci est normal et c'est souvent dû au réfrigérant coulant en sens inverse vers le comprésseur.
Voues entendez un son après avoir ouvert ou fermé la porte.	• Ceci est normal et c'est dû à la différence de pression d'air entre l'intérieur et l'extérieur du réfrigérateur.
Voues entendez un son d'air ou d'eau qui coule après avoir ouvert la porte.	• Ceci est dû au réfrigérant coulant dans les conduites internes.
Voues entendez des clics chaque fois que le réfrigérateur commence à fonctionner.	• C'est le son produit par l'activation de la vanne à trois voies, et c'est tout à fait normal.
Voues entendez un bruit de ventilation important en continu.	• Ce son se fait entendre quand le ventilateur de circulation d'air froid est en marche. • Le réfrigérateur est-il en mode Super Freeze? En mode Super Freeze, le ventilateur de circulation d'air froid tourne très vite et produit un bruit élevé. • Avez-vous stocké beaucoup d'aliments? La température de la pièce est-elle élevée? Dans des situations de ce type, le ventilateur de circulation d'air froid tourne très vite et produit un bruit élevé.
Des sons se font entendre à partir de la machine à glaçons automatique.	• Il s'agit dessons des glaçons tombant dans le bac à glaçons. Ce son est normal.
Le comprésseur est assez bryant.	• Le réfrigérateur est-il en mode Super Freeze? En mode Super Freeze, le comprésseur tourne très vite et produit un bruit élevé. • Avez-vous stocké beaucoup d'aliments? La température de la pièce est-elle élevée? Dans de tels cas, le comprésseur tourne très vite et c'est normal qu'il devienne plus bryant.
Le comprésseur fonctionné pendant longtemps.	• Quand la fiche électrique est branchée pour la première fois, le comprésseur fonctionné plus longtemps que la normale pour refroidir l'intérieur du réfrigérateur, jusqu'à ce que les températures choisisies soient atteintes. • Le réfrigérateur est-il en mode Super Freeze? • Les portes ont-elles été féquement ouvertes et fermées? Les portes sont-elles bien fermées? • Avez-vous stocké beaucoup d'aliments? La température de la pièce est-elle élevée? • Quand beaucoup d'aliments sont placeés dans le réfrigérateur en une fois, le comprésseur doit fonctionner plus longtemps.
De la condensation se forme sur l'extérieur du réfrigérateur.	• De la condensation peut se former si la pièce est très humide, et c'est normal. Essuyez-la avec un chiffon sec.
L'extérieur du réfrigérateur est chaud au toucher.	• C'est normal que le réfrigérateur produise de la chaleur car il intègue une conduite de dissipation de chaleur pour éviter de la condensation.
Les commandes du panneau de commande n'ont aucun effet.	• Le réfrigérateur est-il bien sous tension? • Le réfrigérateur est-il en mode Child Lock?
La lampe à diode ne s'allume pas.	• Le réfrigérateur est-il en mode Holiday? En mode Holiday, la lampe à diode frontale du réfrigérateur ne s'allume pas. • Le réfrigérateur est-il bien sous tension?
L'alarme retentit, et l'affichage de température sur le panneau de commande et la lampe à diode frontale clignotent.	• Une des portes ou les deux portes du réfrigérateur ont été laissées entrouvertes. Fermez les portes.

Réfrigérateur et congélateur

Le réfrigérateur ne refroidit pas (et le conGPLateur ne congèle pas).	• Le réfrigérateur est-il bien sous tension ?
Le réfrigérateur ne refroidit pas (et le conGPLateur ne congèle pas) de manière satisfaisante.	• La température est-elle régée trop haut ?• Le réfrigérateur est-il exposé aux rayons solaires directs ou placé pres d'un apparil de chauffage ?• Y a-t-il suffisamment d'espace tout autour du réfrigérateur ?• Avez-vous stocké beaucoup d'aliments ? La température de la pièce est-elle élevée ?• Les portes ont-elles été féquèment ouvertes et fermées ?• Les portes sont-elles bien fermées ?• Le réfrigérateur est-il en mode Holiday ?• Si des alimentés chauds sont placés dans le réfrigérateur, la température monte temporairement.• Pendant la saison froide ou quand la température ambiente est BASSE, on peut avoir l'impression que le réfrigérateur ne refroidit pas.
Il y a une différence entre la température choisisie et la température réelle.	• Le réfrigérateur est-il en mode Super Freeze ?• Si des alimentés chauds sont placés dans le réfrigérateur, la température monte temporairement.
Il n'y a pas de glace.	• Le la canalisation d'eau principale est-il ouvert ?• Le tuyau d'arrivée d'eau est-il raccordé correctement ?• Le réfrigérateur est-il bien sous tension ?• Le commutateur de la machine à gaçons automatique est-il bien régé sur la position Marche ?
Des alimentés gèlent dans le réfrigérateur.	• La température du réfrigérateur est-elle régée trop bas ?• Les alimentés ont-il été placés vers l'arrière du réfrigérateur ?• La zone située pres de la paroi postérieure est la plus froide, et il vaut moins éviter d'y placer des alimentés qui pourrait geler facilement.
De la condensation se forme dans le réfrigérateur et les tiroirs.	• Le réfrigérateur maintain une humidité élevé pour préserver la fraîcheur des légumes et autres alimentés.• De la condensation peut se former si la porte est ouverte et fermée féquèmment, ou si la porte n'est pas bien fermée. Essuyez la condensation à l'aide d'un chiffon sec.
La porte du congélateur est durable à ouvrir.	• La différence de pression d'air entre l'intérieur et l'extérieur du congélateur peut parfois rendre la porte durable à ouvrir. Attendez un moment, puis essayez d'ouvrir la porte.
Il y a une odeur à l'intérieur du réfrigérateur.	• Les alimentés qui sentent fort sont-ils bien fermés hermétiquement avant d'être placés dans le réfrigérateur ?• Placeez ces alimentés dans un recipient qui ferme hermétiquement et mettez-les dans le réfrigérateur ou dans la boîte hermétique de porte.• Des odeurs peuvent coller aux surfaces internes du réfrigérateur. Essuyez les surfaces à l'aide d'un chiffon doux trempe dans de l'eau tiède.

Distributeur eau/glace

L'eau et la glace ont une odeur.	• Le filtré à eau utilisé est-ilieux ?
L'eau ne sort pas.	• Le la canalisation d'eau principale est-ilouvert ? Le tuyau d'arrivée d'eau est-ilraccordé correctement ? • Le réfrigérateur est-il bien sous tension ? • L'icône « [◇] »est-elle bien affichée sur le panneau du distributeur eau/glace ?
La glace ne sort pas.	• Le réfrigérateur est-il bien sous tension ? • L'icône « [◇] » ou « [◇] »est-elle bien affichée sur le panneau du distributeur eau/glace ? • Y a-t-il de la glace dans le bac à gaçons ? • La glace est-elle agglutinée dans le bac à gaçons ? Les gaçons peuvent être gelés dans le bac à gaçons si aucun glaçon n'a été distribué depuis une longue période. La distribution de gaçons est impossible si les gaçons qui se trouvent dans le bac à gaçons sont gelés et agglutinés. Retirez les gaçons agglutinés du bac à gaçons et de l'arrivée de glace. • Meme si la distribution de gaçons est impossible, quelques gaçons demeurent dans le bac à gaçons. Ceci est normal.
Les commandes du panneau du distributeur eau/glace n'ontaucen effet.	• Le réfrigérateur est-il bien sous tension ? • Le réfrigérateur est-il en mode Child Lock ?

Fiche produit (Réglementation UE 1060/2010)
NOM DE LA MARQUE	Panasonic
RÉFÉRENCE DU MODELE	NR-BS53VX3-E	NR-BS53VW3-E
CATÉGORIE	7 (réfrigerateur-congélateur)
CLASSE D'EFFICACITÉ ÉNERGÉTIQUE	A++
CONSOMMATION D'ENERGIE ANNUELLE	346 kWh/an*1
VOLUME UTILE DU RÉFRIGÉRATEUR	324 L
VOLUME UTILE DU CONGÉLATEUR	206 L
NÔBRE D'ÉTOILES DU RÉFRIGÉRATEUR	Quatre étoiles
MENTION « SANS GIVRE » POUR LES COMPARTIMENTS CORRESPONDANTS	Réfrigerateur : sans givre / Congélateur : sans givre
DURÉE DE MONTÉE EN TEMPERATURE	16 heures
POUVOIR DE CONGÉLATION	15 kg/24 h
CLASSE CLIMATIQUE	SN-T*2
ÉMISSIONS ACOUSTIQUES DANS L'AIR	38 dB
Autres informations
VOLUME BRUT TOTAL	615 L
VOLUME TOTAL NET	530 L
DIMENSIONS EXTÉRIÉURES LARGEUR × PROFONDEUR × HAUTEUR	915 mm x 710 mm x 1860 mm
POIDS NET	137 kg
TENSION NOMINALE	220 V - 230 V
FRéQUENCY NOMINALE	50 Hz
RÉFRIGÉRANT/CHARGE	R600a/70 g
AGENT DE SOUFFLAGE	Cyclopentane/Isopentane

Remarques :

1 La consommation d'énergie annuelle est basée sur les résultats du test standard pendant 24 heures conformément à la norme EN153. La consommation d'énergie réelle varie selon la façon dont l'appareil est utilisé et l'endroit où il est localisé. La consommation d'énergie durant son utilisation peut varier selon l'endroit où l'appareil est installé, selon le réglage de température de chacun des compartiments, selon la température ambiente et l'humidité, selon la fréquence d'ouverture/de fermeture des portes, selon le volume et la température des produits alimentaires et selon la façon dont l'appareil est utilisé.

2 Température ambiente autorisée : 10°C à 43°C

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine qui pourrait survenir dans le cas contraire. Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnelles de l'union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'union européenne

Ce symbole n'est reconnu que dans l'Union européenne.

Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Ce symbole est utilisé pour renvoyer les usagers aux instructions ou fiches contenant les informations pertinentes.

Ce réfrigérateur contient un contrôle considéré comme un produit biocide.

Le filtre lui-même comporte une substance contenant des ions d'argent qui désactivent les bactéries dans l'air à l'intérieur du réfrigérateur et inhibent le développement des bactéries.

Substance active : phosphate de zirconium hydrogène sodium argent
