Tipo di prodotto	Frigorifero-congelatore
Marca	PANASONIC
Modello	NR-BN30QW1
Dimensioni (L x P x A)	599 x 638 x 1856 mm
Alimentazione	220-240 V, 50 Hz
Classe climatica	SN (10°C a 32°C), N (16°C a 32°C), ST (16°C a 38°C), T (16°C a 43°C)
Refrigerante	R600a
Funzioni principali	Raffreddamento rapido, Congelamento rapido, Modo Accoglienza, Modo Vacanze, Sicurezza bambini, Allarme porta aperta, Memoria spegnimento automatico
Illuminazione	LED
Pannello di controllo	Elettronico tattile con display digitale
Intervallo di temperatura frigorifero	2°C a 8°C
Intervallo di temperatura congelatore	-24°C a -16°C
Vaschetta per cubetti di ghiaccio	Con indicatore livello acqua
Piedini regolabili	Sì (anteriori)
Inversione porta	Possibile (contattare il servizio post-vendita)
Pulizia	Panno morbido e acqua tiepida. Non utilizzare prodotti abrasivi
Sicurezza	Blocco bambini, Allarme porta, Allarme sensore, Istruzioni di sicurezza
Riparabilità	Affidare qualsiasi riparazione a un centro di assistenza autorizzato
Istruzioni disponibili in più lingue	Sì
Spazio di ventilazione necessario	90 mm sopra, 20 mm sui lati

Domande frequenti - NR-BN30QW1 PANASONIC

Il frigorifero emette rumori insoliti, cosa fare?

Verificare che l'apparecchio sia ben livellato su un pavimento solido e che ci sia spazio sufficiente intorno. Assicurarsi che nessun oggetto vibri sulla parte superiore. Alcuni rumori sono normali (circolazione del refrigerante, compressore). Se il rumore persiste, contattare il servizio post-vendita.

Si forma condensa all'interno del frigorifero, è normale?

Sì, se la porta viene aperta frequentemente o l'umidità ambientale è elevata. Asciugare con un panno asciutto e verificare che la porta chiuda bene.

La porta del congelatore è difficile da aprire, perché?

Subito dopo la chiusura, la differenza di pressione può rendere difficile l'apertura. Attendere qualche istante e riprovare. Questo fenomeno è normale.

L'allarme sonoro suona, cosa devo fare?

Verificare che la porta del frigorifero sia ben chiusa. Se rimane aperta per più di 3 minuti, l'allarme si attiva. Chiudere la porta o premere un pulsante qualsiasi per fermarlo. Se l'allarme persiste, contattare il servizio post-vendita.

Il pannello di controllo non risponde, come risolvere?

Assicurarsi che l'apparecchio sia sotto tensione. Se la funzione Sicurezza bambini è attivata, tenere premuto il pulsante OK per 3 secondi per disattivarla. Se il problema persiste, scollegare e attendere 10 minuti prima di ricollegare.

Come regolare la temperatura del frigorifero e del congelatore?

Premere il pulsante Fridge o Freezer per far lampeggiare il display, quindi utilizzare gli stessi pulsanti per regolare la temperatura. Confermare con OK. Nota che le modalità Fast Cooling, Home o Vacation bloccano la regolazione.

A cosa serve la modalità Vacanze?

La modalità Vacanze imposta il frigorifero a 14°C per risparmiare energia quando si è assenti, mantenendo il congelatore alla temperatura impostata. Attivarla tramite il pulsante Function e confermare con OK.

Come attivare la sicurezza bambini?

Tenere premuto il pulsante OK per 3 secondi finché la spia Sicurezza bambini non si accende. Per disattivare, ripetere la stessa operazione.

Posso accelerare lo sbrinamento?

No. Non utilizzare mezzi meccanici o elettrici. Lasciare che lo sbrinamento avvenga naturalmente o seguire le istruzioni del produttore. L'uso di dispositivi non raccomandati può danneggiare l'apparecchio o creare un rischio di esplosione.

Cosa fare in caso di interruzione di corrente?

Evitare di aprire frequentemente le porte per mantenere il freddo. Non posizionare alimenti non refrigerati. L'apparecchio dispone di una memoria di spegnimento automatico: riprenderà le impostazioni precedenti. Se l'interruzione dura più di 5 minuti, attendere prima di ricollegare.

MANUALE UTENTE NR-BN30QW1 PANASONIC

La ringraziamo per aver acquistato questo prodotto Panasonic. Leggere attentamente le istruzioni prima di usare il prodotto. Conservare il presente manuale per consultazioni future. Le istruzioni per l'installazione sono incluse.

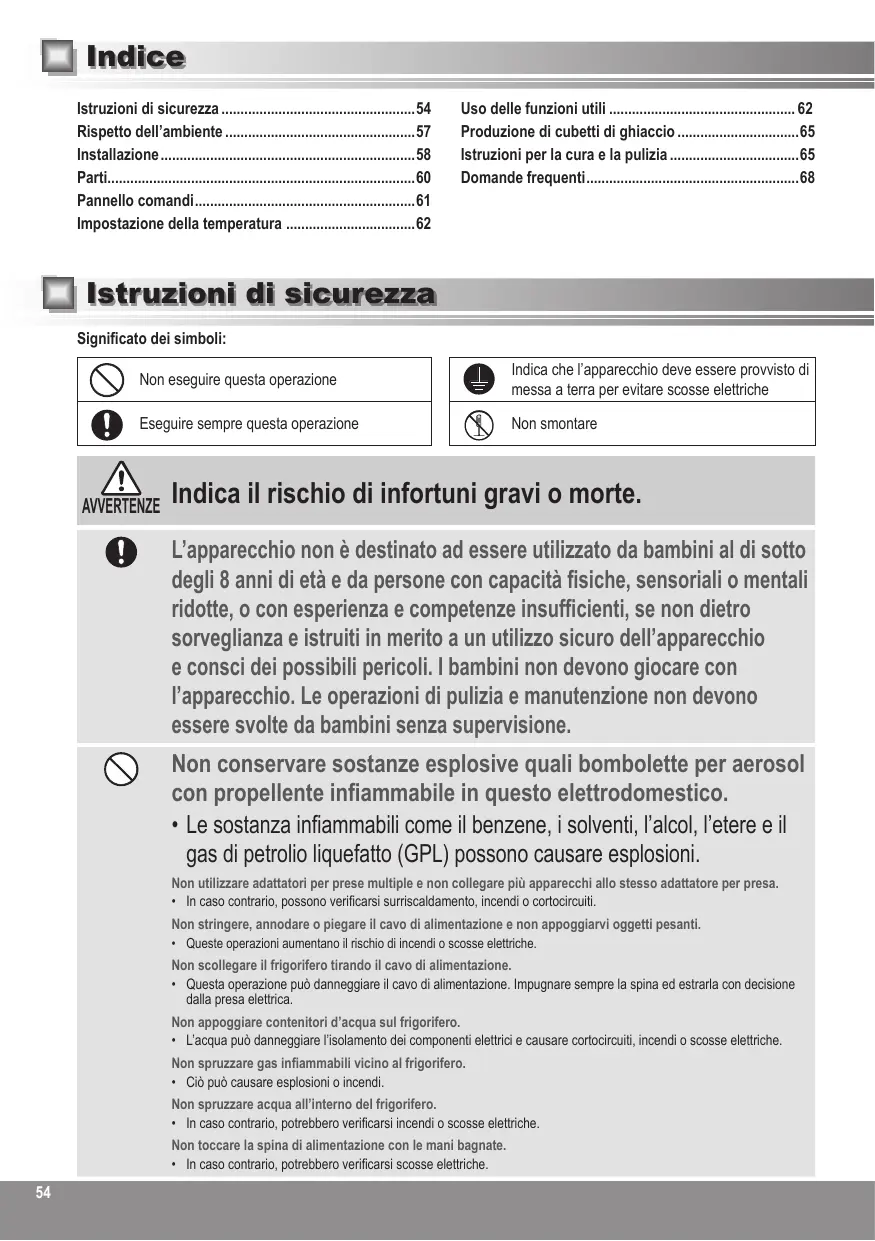

Español 71-87

Istruzioni di sicurezza....54

Rispetto dell'ambiente ....57

Installazione....58

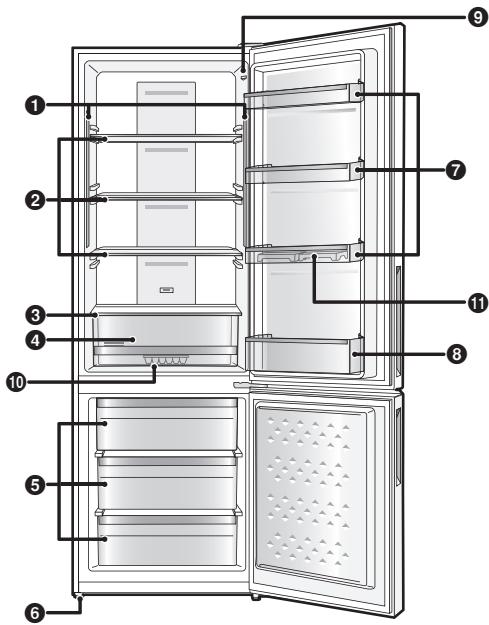

Parti....60

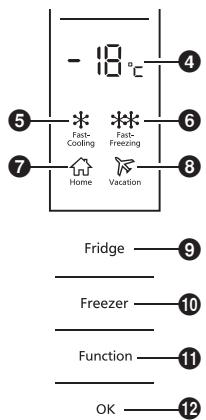

Pannello comandi....61

Impostazione della temperatura 62

Uso delle funzioni utili 62

Produzione di cubetti di ghiaccio....65

Istruzioni per la cura e la pulizia....65

Domande frequenti....68

Istruzioni di sicurezza

Significato dei simboli:

Non eseguire questa operazione

Eseguire sempre questa operazione

Indica che l'apparecchio deve essere provvisto di messa a terra per evitare scosse elettriche

Non smontare

AVVERTENZE

Indica il rischio di infortuni gravi o morte.

L'apparecchio non è destinato ad essere utilizzato da bambini al di sotto degli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte, o con esperienza e competenze insufficienti, se non dietro sorveglianza e istruiti in merito a un utilizzo sicuro dell'apparecchio e consci dei possibili pericoli. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione non devono essere svolte da bambini senza supervisione.

Non conservare sostanze esplosive quali bombolette per aerosol con propellente infiammabile in questo elettrodomestico.

- Le sostanza infiammabili come il benzene, i solventi, l'alcol, l'etere e il gas di petrolio liquefatto (GPL) possono causare esplosioni.

Non utilizzare adattatori per prese multiple e non collegare più apparecchi allo stesso adattatore per presa.

- In caso contrario, possono verificarsi surriscaldamento, incendi o cortocircuiti.

Non stringere, annodare o piegare il cavo di alimentazione e non appoggiarvi oggetti pesanti.

- Queste operazioni aumentano il rischio di incendi o scosse elettriche.

Non scollegare il frigorifero tirando il cavo di alimentazione.

- Questa operazione può danneggiare il cavo di alimentazione. Impugnare sempre la spina ed estrarla con decisione dalla presa elettrica.

Non appoggiare contenitori d'acqua sul frigorifero.

• L'acqua può danneggiare l'isolamento dei componenti elettrici e causare cortocircuiti, incendi o scosse elettriche.

Non spruzzare gas infiammabili vicino al frigorifero.

• Ciò può causare esplosioni o incendi.

Non spruzzare acqua all'interno del frigorifero.

- In caso contrario, potrebbero verificarsi incendi o scosse elettriche.

Non toccare la spina di alimentazione con le mani bagnate.

- In caso contrario, potrebbero verificarsi scosse elettriche.

Non installare il frigorifero in luoghi umidi o dove possa entrare a contatto con l'acqua.

- Se l'isolamento delle parti elettriche è deteriorato, possono verificarsi cortocircuiti, scosse elettriche o incendi.

Non conservare prodotti farmaceutici o sensibili alla temperatura del frigorifero.

- I prodotti che richiedono un attento controllo della temperature non devono essere conservati nel frigorifero.

Non permettere ai bambini di arrampicarsi, dondolarsi o appendersi alla porta del frigorifero.

- Ciò può causare infortuni gravi e danni al frigorifero.

Non utilizzare il frigorifero in presenza di fumi esplosivi o gas infiammabili.

- Ciò può causare esplosioni o incendi.

Non conservare benzina o altri vapori e liquidi infiammabili nel frigorifero e non utilizzarli in prossimità dell'apparecchio.

- Ciò può causare esplosioni o incendi.

Non colpire la porta del frigorifero.

- Ciò può causare danni alla porta e infortuni gravi. Se la porta si rompe o scheggia, contattare Panasonic.

Non permettere ai bambini di premere i pulsanti o giocare con il freezer/frigorifero.

Non accendere il frigo/freezer prima di quattro ore dal posizionamento.

- Il liquido di raffreddamento necessita di tempo per depositarsi. Se l'apparecchio viene spento in qualsiasi momento, aspettare 30 minuti prima di riaccenderlo, per far si che il liquido di raffreddamento si stabilizzi.

-AVVERTENZE: Non usare dispositivi meccanici o strumenti diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.

- Tali operazioni potrebbero danneggiare l'interno del frigorifero o causare esplosioni.

-AVVERTENZE: All'interno degli scompartimenti per la conservazione degli alimenti, non usare apparecchi elettrici diversi da quelli del tipo consigliato dal produttore.

- Ciò può causare esplosioni o incendi.

-AVVERTENZE: Non danneggiare il circuito refrigerante.

- Ciò può causare esplosioni o incendi.

-AVVERTENZE: Non aprire il coperchio LED di illuminazione dell'interno del frigorifero.

- In caso contrario, potrebbero verificarsi scosse elettriche. Se il LED di illuminazione non funziona correttamente, farlo sostituire dal produttore, da un rappresentante autorizzato o da un tecnico qualificato per evitare pericoli.

Non provare a smontare, riparare o modificare da soli il frigorifero.

- Tali operazioni possono provocare infortuni, ustioni e scosse elettriche a sé stessi o ad altre persone e danneggiare il frigorifero. Se l'apparecchio necessita di modifiche o riparazioni, consultare un centro assistenza autorizzato.

Verificare che il frigorifero sia collegato a una presa elettrica dotata di messa a terra. NON collegarlo a una presa elettrica priva di messa a terra.

- Un cortocircuito potrebbe causare la scossa elettrica.

Se la spina in dotazione fosse danneggiata, deve essere sostituita dal produttore, dal servizio clienti o da persone qualificate in modo da evitare pericoli.

- Un cavo di alimentazione o una spina danneggiati possono causare cortocircuiti, incendi o scosse elettriche.

- Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, da un rappresentante autorizzato o da un tecnico qualificato per evitare pericoli.

• Non tentare di sostituirlo da soli.

Rimuovere eventuale sporcizia o polvere dalle spine di alimentazione prima di collegare l'apparecchio ala presa elettrica.

- Gli accumuli di polvere sulla spina possono impedire l'isolamento, soprattutto in condizioni di umidità. In caso contrario, potrebbero verificarsi cortocircuiti, incendi o scosse elettriche. Scollegare il cavo di alimentazione e pulirlo con un panno asciutto. Non usare mai un panno bagnato o umido.

Collegare l'apparecchio alla presa elettrica, verificando che il collegamento sia sicuro.

- Una spina di alimentazione collegata scorrettamente può causare incendi o scosse elettriche.

Installare il frigorifero in un'area ben ventilata.

- A un quantitativo maggiore di refrigerante nell'apparecchio, deve corrispondere uno spazio più ampio in cui collegare il frigorifero. In caso di perdite di refrigerante, e se l'apparecchio si trova in uno spazio ristretto, l'accumulo di gas combustibili potrebbe verificarsi con maggiore probabilità. Ciò può causare esplosioni o incendi. Di norma, per ogni 8g di refrigerante è necessario almeno 1 metro cubo di spazio nel locale. Il quantitativo di refrigerante contenuto nell'apparecchio è indicato sulla targhetta dei dati che si trova al suo interno.

Il refrigerante (R600a) utilizzato nel frigorifero e i gas del materiale isolante (ciclopentano) sono infiammabili e richiedono procedure di smaltimento speciali.

- Prima di smaltire l'apparecchio, verificare che i tubi sul retro non siano danneggiati. Eventuali perdite di refrigerante o gas possono causare incendi o esplosioni.

Scollegare il frigorifero prima della pulizia o della manutenzione.

- In caso contrario potrebbero verificarsi incendi o scosse elettriche.

Se si avverte odore di bruciato o il frigorifero emette fumo, scollegare immediatamente la spina di alimentazione e consultare un centro assistenza autorizzato.

- In caso contrario potrebbero verificarsi incendi o scosse elettriche.

- AVVERTENZE:

Mantenere le aperture di ventilazione della superficie esterna o della struttura interna dell'apparecchio prive di ostruzioni.

- In caso contrario potrebbero verificarsi incendi o esplosioni, poiché il refrigerante non si può disperdere in caso di perdite.

ATTENZIONE

Indica il rischio di lesioni o danni a oggetti.

Non inserire bottiglie o contenitori di vetro nel congelatore.

- Quando il contenuto congela, il vetro potrebbe rompersi provocando lesioni.

Non toccare le pareti interne del congelatore o gli alimenti al suo interno con le mani bagnate.

- La pelle potrebbe congelarsi e aderire alle pareti interne o agli alimenti.

In caso di interruzione della corrente, non aprire frequentemente il frigorifero e non inserirvi nuovi alimenti.

- Ciò può provocare l'innalzamento della temperatura nel frigorifero, pregiudicandone l'igiene.

Inoltre, prestare attenzione allo spazio tra le porte del frigorifero e del congelatore, soprattutto se vengono aperte contemporaneamente.

• In caso contrario, potrebbero verificarsi infortuni.

Aprendo il frigorifero, prestare attenzione a non schiacciarsi le dita nei punti che possono provocare lesioni 'da compressione'. In particolare, aprendo la porta del frigorifero, prestare attenzione al potenziale punto di compressione tra le porte del frigorifero e del congelatore.

- In caso contrario, potrebbero verificarsi infortuni.

Potenziali punti di compressione

Smaltimento del materiale di confezionamento

Riciclare tutto il materiale possibile (ad es. Cartone, buste di plastica, nastro adesivo e polistirolo) e accertarsi di smaltire in modo sicuro il resto del materiale di confezionamento.

Tenere il materiale di confezionamento lontano dalla portata di neonati e bambini per evitare infortuni o soffocamento.

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il proprio rivenditore o fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in paesi al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Prima di smaltire il vecchio elettrodomestico

Seguire le istruzioni per lo smaltimento fornite dal produttore del vecchio apparecchio o le normative locali per lo smaltimento degli elettrodomestici. Se non disponibili, seguire i tre passaggi illustrati di seguito.

1. Rimuovere la spina dalla presa elettrica.
2. Tagliare il cavo di alimentazione e smaltirlo correttamente con la spina attaccata.
3. Fino alla raccolta del vecchio apparecchio, o alla consegna presso un centro di recupero, tenere l'apparecchio lontano dalla portata dei bambini.

- Rimuovere tutti i sigilli dalla porta e lasciare tutti i ripiani e i cassetti in posizione. In questo modo, i bambini hanno meno probabilità di arrampicarsi all'interno e restare intrappolati.

Questo paragrafo spiega come installare l'apparecchio in modo da ridurre il rumore e ottenere un funzionamento a energia ottimizzata.

Dimensioni

Larghezza 599 x Profondità 638 x Altezza 1856 (mm)

Apertura della confezione dell'apparecchio

Rimuovere tutte le protezioni e il nastro adesivo della confezione dall'apparecchio.

Scegliere il luogo giusto in cui posizionarlo

Ventilazione

Poichè durante il funzionamento l'apparecchio disperde calore, è opportuno installarlo in una stanza asciutta e ben ventilata con uno spazio sufficiente nella parte superiore e posteriore dell'apparecchio stesso come mostrato nella figura 1. Lo spazio di apertura dovrebbe essere maggiore se si percepiscono rumori da vibrazione.

(Tuttavia, se è presente una parete lateralmente al frigorifero, è necessario uno spazio di almeno 32.5 mm o più sul lato della cerniera affinché lo sportello possa aprirsi almeno a 90°).

Temperatura

La temperatura dell'ambiente influisce sul consumo di energia e sulle prestazioni del frigorifero, ad esempio sulla quantità di elettricità utilizzata per raffreddare o congelare gli alimenti.

Per ottenere i risultati migliori, l'apparecchio non deve pertanto:

• essere esposto direttamente alla luce del sole
• essere installato vicino a radiatori, fornelli o altre fonti di calore
- essere installato in un luogo in cui la temperatura ambiente non corrisponda alla classificazione climatica per la quale l'apparecchio è stato progettato. Per la classificazione climatica dell'apparecchio, fare riferimento al paragrafo sulle specifiche tecniche.
- Temperature estreme o condizioni ambientali potrebbero comprometterne le prestazioni. Gli alimenti conservati potrebbero deteriorarsi.

Livello

Dopo aver posizionato attentamente l'apparecchio in modo da non danneggiare il pavimento, installare su un pavimento a livello e sufficientemente resistente per supportare un frigorifero alla sua massima capienza. Livellare le irregolarità del pavimento regolando con il cacciavite i due piedini anteriori del frigorifero, come mostrato nella figura 2. Ciò eviterà vibrazioni e rumore. Se l'apparecchio deve essere posizionato sulla moquette o su un pavimento in vinile, sistemare una tavola solida su questi ultimi prima di procedere all'installazione del frigorifero. Ciò eviterà scolorimenti del pavimento dovuti al calore emesso dall'apparecchio.

Porta del frigorifero

La posizione dei cardini della porta del frigorifero può essere invertita da destra a sinistra, in modo che le porte aprano nella direzione opposta. Se tale modifica fosse più adatta alle esigenze dell'ambiente in cui verrà posizionato l'apparecchio, contattare il nostro centro assistenza indicato nell'opuscolo allegato, o visitare il nostro sito web (http://www.panasonic.com).

Non ci assumiamo alcuna responsabilità nel caso in cui i cardini vengano invertiti personalmente dall'utente.

Pulizia

Dopo l'installazione. Pulire l'apparecchio con acqua calda.

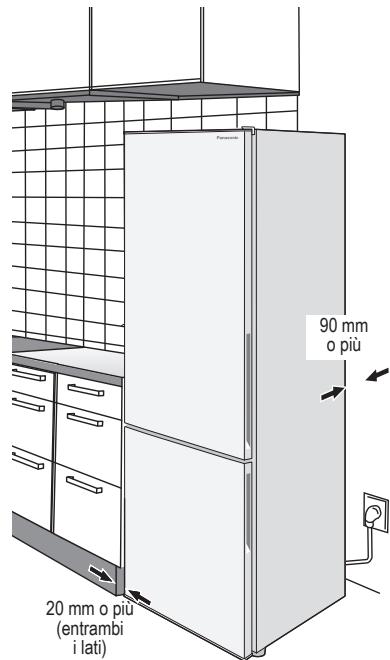

90 mm o più 20 mm o più (entrambi i lati)

Figura 1

Figura 2
Queste illustrazioni mostrano il modello BN30PGW.

Primo collegamento

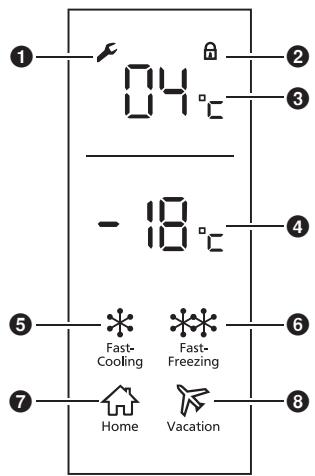

Quando l'alimentazione è collegata, il pannello di controllo si accende per due secondi, il display della temperatura congelatore sul pannello di controllo lampeggia e poi viene visualizzata la temperatura del congelatore. Premere un tasto qualsiasi o attendere cinque secondi che il baluginio si fermi, e viene visualizzata la temperatura impostata per il congelatore.

Impostazioni predefinite per il pannello di controllo

Quando l'alimentazione viene collegata per la prima volta, il pannello di controllo è impostato sulla "Modalità "Home".

La "Modalità Home" deve essere spenta quando si imposta la temperatura del frigorifero e del freezer.

Si prega di far riferimento alla "Modalità Home" di "Utilizzo delle funzioni manuali" per spegnere la modalità "Home".

Note:

• Per il processo di raffreddamento potrebbero essere necessari tempi più lunghi durante i mesi estivi o quando la temperatura ambientale è più elevata.
• Se occorre scollegare il frigorifero dalla presa elettrica, attendere almeno 10 minuti prima di ricollegarlo. In caso contrario, il compressore potrebbe danneggiarsi.
• Se il frigorifero non deve essere utilizzato per un lungo periodo, scollegarlo dalla rete elettrica.

Temperatura ambiente della stanza

La classe climatica è riportata sulla targhetta dei dati di potenza che si trova nel lato sinistro del comparto frigorifero; nella targhetta sono indicate anche le temperature ambiente in base alle quali l'apparecchio può funzionare.

Classe climatica		Temperatura ambiente consentita
SN	(Temperato prolungato)	+10 °C to 32 °C
N	(Temperato)	+16 °C to 32 °C
ST	(Subtropicale)	+16 °C to 38 °C
T	(Tropicale)	+16 °C to 43 °C

Risparmio energetico

1. Installare il frigorifero in una stanza asciutta, fresca e ben ventilata (Si prega di fare riferimento a "Installazione" per le dimensioni e margine.)

2. La combinazione di cassetti e ripiani che risulterà maggiore in volume comporterà un minore consumo energetico del frigorifero.

3. Rimuovere i cassetti superiore e centrale del congelatore.

4. Installare i cassetti e i ripiani interni del frigorifero nelle posizioni illustrate nel paragrafo "Parti".

5. Non riempire eccessivamente il frigorifero per consentire una buona circolazione dell'aria.

6. Aprire le porte soltanto se necessario e per il minor tempo possibile.
7. Pulire periodicamente le aperture di ventilazione alla base del frigorifero con un aspirapolvere o altro strumento simile.
8. Quando si impostano le modalità Fast Cooling, Fast Freezing o Super Cool, il consumo energetico è maggiore.

Personal

Comparto frigorifero

E' possibile impostare la temperatura in un intervallo compreso tra 2 °C e 8 °C.

Cibo cotto, bevande, uova, torte, prodotti caseari

Scomparto congelatore

E' possibile impostare la temperatura in un intervallo compreso tra -24 °C e -16 °C.

Carne, pollame, pesce surgelati, gelato

L'illustrazione mostra il modello BN30PGW.

① LED di illuminazione interna del frigorifero
② Portabottiglie
③ Copertura scomparto frutta e verdura
4 Scomparto frutta e verdura

⑤ Cassetto refrigeratore
6 Piedini regolabili
⑦ Ripiano della porta
8 Porta-bibite

9 Interruttore della luce
10 Portaghiaccio
11 Portauova

(La posizione dei punti ⑩ e ⑪ si riferisce al momento della spedizione)

Note:

• E' possibile modificare le posizioni di installazione dei ripiani di vetro e dei ripiani della porta. Si prega, tuttavia, di prestare attenzione in quanto alimenti e bevande conservati possono cadere durante l'apertura e la chiusura della porta a seconda delle posizioni del ripiano.
• Durante l'apertura della porta, fare attenzione a non sbattere a persone o oggetti nelle vicinanze.

Questa illustrazione mostra che tutti i display e i pulsanti sono accesi

① Indicatore allarme
② Icona blocco per bambini
③ Display della temperatura del frigorifero
4 Display della temperatura del freezer
⑤ Icona "Fast-Cooling"
⑥ Icona "Fast-Freezing"
⑦ Icona "Home"
⑧ Icona "Vacation"
⑨ Pulsante frigo

- Per selezionare la temperatura del frigo

10 Pulsante "Freezer"

- Per selezionare la temperatura del freezer

⑪ Pulsante "Function"

- Per selezionare la modalità: "Fast-Cooling", "Fast-Freezing", "Home" or "Vacation"

⑫ Pulsante "OK"

- Per regolare la temperatura, confermare, selezionare o disattivare la funzione esistente

Note:

• Quando l'apparecchio viene collegato alla corrente per la prima volta, il pannello controllo si accenderà per due secondi prima di passare alla schermata normale. L'apparecchio sarà avviato in modalità "Home".
• La "Modalità Home" deve essere spenta quando si imposta la temperatura del frigorifero e del freezer.
  Si prega di far riferimento alla "Modalità Home" di "Utilizzo delle funzioni manuali" per spegnere la modalità "Home".
• Quando la porta del frigorifero è chiusa, e nessun pulsante è operativo per 3 minuti, la luce del pannello di controllo si spegne. Quando la luce del pannello di controllo è spenta, aprire la porta del frigorifero e premere un pulsante qualsiasi per accenderla.
• L'indicatore dell'allarme lampeggia e allo stesso tempo verrà emesso un allarme sonoro.
• La pellicola protettiva antigraffio è incollata sul pannello dei comandi.
• Le impostazioni potrebbero cambiare se si tocca un pulsante durante la pulizia del pannello di controllo.

Scomparto frigorifero

04°C Fridge —— 9 Freezer —— 10 Function —— 11 OK —— 12

1. Premere “Frigo” ⑨, e appena il display della temperatura del frigo lampeggia ③, la temperatura potrà essere regolata. Ogni volta che il pulsante viene premuto, la temperatura cambia (il display della temperatura del frigo ③ mostra la temperatura corrispondente).
   Premere "OK" 12 per applicare le modifiche.
   (le temperature non possono essere selezionate nelle seguenti modalità: "Fast-Cooling", "Home" e "Vacation".)
2. Mentre si seleziona la temperatura, se nessun pulsante è operativo per cinque secondi, il display della temperatura frigo ③ smette di lampeggiare e la temperatura selezionata si attiva automaticamente.
3. Ogni volta che il pulsante "Frigo" ⑨ è premuto, la modifica della temperatura varia seguendo il seguente ciclo:
   ("OF" rappresenta lo stato OFF e il frigo non è in funzione.)

$$ 2 ^ {\circ} \mathrm{C} \rightarrow 3 ^ {\circ} \mathrm{C} \rightarrow 4 ^ {\circ} \mathrm{C} \rightarrow 5 ^ {\circ} \mathrm{C} \rightarrow 6 ^ {\circ} \mathrm{C} \rightarrow 7 ^ {\circ} \mathrm{C} \rightarrow 8 ^ {\circ} \mathrm{C} \rightarrow O F \rightarrow 2 ^ {\circ} \mathrm{C}; $$

Scomparto congelatore

- 18°C 5 * Fast- Cooling Fast- Freezing Home Vacation 7 8 Fridge —— 9 —— Freezer —— 10 —— Function —— 11 —— OK —— 12

1. Premere “Freezer” ⑩, e appena il display della temperatura del freezer lampeggia ④, la temperatura potrà essere regolata. Ogni volta che il pulsante viene premuto, la temperatura cambia (il display della temperatura del freezer ④ mostra la temperatura corrispondente). Premere “OK” ⑫ per applicare le modifiche. (le temperature non possono essere selezionate nelle seguenti modalità: “Fast-Freezing”, “Home” e “Vacation”).

2. Mentre si seleziona la temperatura, se nessun pulsante è operativo per cinque secondi, il display della temperatura freezer ④ smette di lampeggiare e la temperatura selezionata si attiva automaticamente.

3. Ogni volta che il pulsante "Freezer" 10 è premuto, la modifica della temperatura varia seguendo il seguente ciclo:

$$ - 2 4 ^ {\circ} \mathrm{C} \rightarrow - 2 3 ^ {\circ} \mathrm{C} \rightarrow - 2 2 ^ {\circ} \mathrm{C} \rightarrow - 2 1 ^ {\circ} \mathrm{C} \rightarrow - 2 0 ^ {\circ} \mathrm{C} \rightarrow - 1 9 ^ {\circ} \mathrm{C} \rightarrow - 1 8 ^ {\circ} \mathrm{C} \rightarrow - 1 7 ^ {\circ} \mathrm{C} \rightarrow $$

$$ - 1 6 ^ {\circ} \mathrm{C} \rightarrow - 2 4 ^ {\circ} \mathrm{C}; $$

Uso delle funzioni utili

Modalità Fast Cooling

Nella modalità Fast-Cooling, il frigo è impostato a 2 °C, e la temperatura del frigo non può essere modificata.

1. Per accedere alla modalità Fast-Cooling Premi “Funzione” ⑪ finché l'icona “Fast-Cooling” ⑤ lampeggia, e poi premi “OK” ⑫ La modalità Fast-Cooling Mode è attiva e l'icona “Fast-Cooling” ⑥ si accende.

2. Per abbandonare la modalità Fast-Cooling Mentre è in modalità Fast-Cooling, premere “Funzione” 11 fino a quando l'icona “Fast-Cooling” 5 lampeggia e quindi premere “OK” 12. La modalità Fast-Cooling è cancellata, e l'icona “Fast-Cooling” 5 si disattiva. La temperatura del frigo tornerà al valore prima della modalità Fast-Cooling. Quando l'apparecchio entra nella modalità Home o Vacation, la modalità Fast-Cooling si ferma.

Modalità Fast Freezing

Fridge —— 9 —— Freezer —— 10 —— Function —— 11 —— OK —— 12

Nella modalità Fast-Freezing, la temperatura del frigo può essere impostata, ma non quella del freezer.

1. Per accedere alla modalità Fast-Freezing
   Premi “Funzione” ⑪ finché l'icona “Fast-Freezing” ⑥ lampeggia e poi premi “OK” ⑫. La modalità Fast-Freezing è attiva, e l'icona “Fast-Freezing” ⑥ si accende.
2. Per abbandonare la modalità Fast-Freezing
   Mentre è in modalità Fast-Freezing, premere “Funzione” ⑪ fino a quando l'icona “Fast-Freezing” ⑥ lampeggia e quindi premere “OK” ⑫. La modalità Fast-Freezing è cancellata, e l'icona “Fast-Freezing” ⑥ si spegne.
   La temperatura del freezer torna al valore prestabilito prima della modalità Fast-Freezing
   Quando la modalità Fast-Freezing raggiunge il tempo limite (26 ore), si spegne automaticamente.
   Quando l'apparecchio attiva la modalità Home, la modalità Fast-Freezing si ferma.

Modalità Home

Fridge —— 9 —— Freezer —— 10 —— Function —— 11 —— OK —— 12

Nella modalità Home, il frigo ha una temperatura di 4 °C, e il freezer di -18 °C.

Nella modalità Home, la temperatura del frigorifero e del freezer non possono essere cambiate.

1. Per accedere alla modalità Home
   Premi “Funzione” ⑪ finché l'icona “Home” ⑦ lampeggia e poi premi “OK” ⑫. La modalità Home è attiva, e l'icona “Home” ⑦ si accende.
2. Per abbandonare la modalità Home
   Mentre è in modalità Home, premere “Funzione” ⑪ fino a quando l'icon “Home”
   7 lampeggia e quindi premere “OK” 12. La modalità Home è cancellata, e l’icona “Home” 7 si spegne.
   La temperatura del freezer torna al valore prestabilito prima della modalità Home.
   Quando l'apparecchio attiva la modalità Fast Cooling, Fast Freezing o Vacation, la modalità Home si ferma.

Modalità Vacation

Fridge —— 9 —— Freezer —— 10 —— Function —— 11 —— OK —— 12

Nella modalità Vacation, il frigo ha una temperatura di 14 °C, e la temperatura non può essere variata.

1. Per accedere alla modalità Vacation
   Premi “Funzione” ⑪ finché l'icona “Vacation” ⑧ lampeggia e poi premi “OK” ⑫.
   La modalità vacation è attiva, e l'icona “Vacation” ⑧ si accende.

2. Per abbandonare la modalità Vacation

Mentre è in modalità Vacation, premere “Funzione” 11 fino a quando l'icon “Vacation” 8 lampeggia e quindi premere “OK” 12. La modalità Vacation è cancellata, e l'icona “Vacation” 8 si spegne.

La temperatura torna al valore prestabilito prima della modalità Vacation.

Quando l'apparecchio attiva la modalità Fast Cooling, Home, la modalità Vacation si ferma.

Modalità Allarme

Se la porta del frigo è aperta per più di tre minuti, il segnale acustico viene attivato. Chiudi la porta o premi un pulsante qualsiasi per fermare il suono. Se premi il pulsante, il suono ricomincerà dopo 3 minuti.

Allarme sensore guasto

L'icona allarme sul pannello di controllo si accende ① e “E0”, “E1” o“E2” viene mostrato nell'area ③ o ④. Il frigo può comunque essere usato, ma assicurarsi di contattare il servizio clienti Panasonic prima possibile per segnalare il guasto.

Blocco per la sicurezza dei bambini

Quando premi per tre secondi il pulsante "OK" ⑫ l'icona del blocco per la sicurezza dei bambini si accende ② e il blocco si attiva.

Durante l'uso della funzione del blocco di sicurezza per i bambini, ogni altro pulsante viene disattivato a eccezione dell'allarme e l'operazione risulta impossibile.

Premi di nuovo il pulsante "OK" 12 per tre secondi per cancellare l'icona blocco per la sicurezza dei bambini e per disattivare la funzione blocco di sicurezza 2.

Memoria in caso di interruzione di corrente	Con questa tecnologia, il frigo reimposterà automaticamente le impostazioni precedenti al calo di corrente. Quando l'unità sarà ricollegata, il frigo manterrà le stesse impostazioni di prima.
Ritardo nella riaccensione	Per prevenire danni al frigo in caso di mancanza di corrente improvvisa, l'unità non si riavvierà immediatamente quando la corrente salta per più di 5 minuti.

Portaghiaccio

Linea di livello dell'acqua

Apri il freezer, estrai il cassetto del congelatore e rimuovi il portaghiaccio. (Il portaghiaccio si trova nel ripiano per frutta e verdura del compartimento frigo al momento della consegna). Riempi d'acqua il portaghiaccio fino alla linea di livello e poi reinserisci nel freezer il portaghiaccio.

Quando i cubetti di ghiaccio sono pronti, estrarli dal cassetto del congelatore. Spingere ogni cavità girando leggermente il portaghiaccio su entrambi i lati. I cubetti di ghiaccio si staccheranno automaticamente. Poi riponi il portaghiaccio al suo posto.

Quando apri il cassetto del freezer, il portaghiaccio potrebbe spandere acqua muovendosi bruscamente. Apri il cassetto con attenzione.

Istruzioni per la cura e la pulizia

Frigo

Ripiani di vetro

Sollevare la parte posteriore del ripiano in vetro leggermente e poi estrarla completamente.

Ripiano frutta e verdura

Estrarre il cassetto il più possibile. Poi, sollevare la parte frontale e estrarlo completamente.

Ripiano della porta e portabottiglie

Per rimuovere un ripiano dall'apparecchio, sollevalo il più possibile e poi estrailo.

Freezer

Sollevare la parte posteriore del ripiano in vetro leggermente e poi estarla completamente.

Pulire le parti con un panno asciutto regolarmente.

Punti che si sporcano facilmente:

Guarnizione della porta

Quando si sporca, la guarnizione si danneggia facilmente ed è probabile una fuoriuscita di aria fredda.

Ripiano delle bottiglie

Se ci sono degli accumuli di sporco e liquido, pulire rimuovendoli subito.

A cadenza annuale, staccare la spina di alimentazione del frigorifero e rimuovere i ripiani per la pulizia.

Parti che possono essere lavate con acqua

Frigo

• Ripiani di vetro
• Ripiani dello sportello
• Ripiano per le bottiglie
• Portauova
• Scomparto per frutta e verdura

Congelatore

• Cassetti di congelamento
• Portaghiaccio

Note:

- Non usare prodotti pulenti abrasivi come ad esempio bicarbonato di soda, poiché possono danneggiare la plastica.

Pulizia del pannello dei comandi

Il pannello dei comandi del frigorifero è realizzato in materiale delicato. Per proteggere la sua superficie, non pulirlo con solventi chimici. Pulirlo invece con un panno asciutto o un panno morbido leggermente umido.

Pulizia della superficie esterna dell'apparecchio

Pulire la superficie esterna dell'apparecchio con un panno morbido leggermente imbevuto di acqua calda. Se non è possibile rimuovere delle macchie, applicare un detergente neutro per la pulizia di cucine, quindi rimuoverlo con un panno morbido leggermente imbevuto di acqua calda. Eliminare tutte le gocce d'acqua residue con un panno asciutto.

Note sulla pulizia

Non pulire la parte interna o esterna dell'apparecchio con le seguenti sostanze:

• detergenti alcalini - Questo tipo di sostanze può provocare spaccature delle parti di plastica
• Polvere abrasiva, sapone in polvere, olio fossile, acqua calda, spazzole, acido, benzene, solventi o soluzioni a base di alcol. Queste sostanze possono danneggiare la verniciatura della superficie e le parti di plastica. Assicurarsi di eliminare qualsiasi macchia di olio edibile che può ugualmente intaccare le parti di plastica.

Controllo di manutenzione

• Il cavo dell'alimentazione è danneggiato?
• La spina di alimentazione si surriscalda?
• La spina di alimentazione è inserita completamente nella presa?
  Se il cavo dell'alimentazione è danneggiato, consultare un centro assistenza autorizzato. NON cercare di sostituirli da soli.

Mancato utilizzo per un periodo di tempo prolungato

Se il frigorifero non deve essere utilizzato per un lungo periodo, scollegarlo dalla rete elettrica e pulire la spina di alimentazione come descritto in precedenza. Lasciare quindi le porte aperte per 2-3 giorni per fare in modo che l'interno si asciughi ed evitare la formazione di muffa o di odori sgradevoli. Non accendere e spegnere ripetutamente l'apparecchio. Durerà più a lungo se viene lasciato acceso durante il normale utilizzo.

Prima di spostare o trasportare l'apparecchio

① Rimuovere tutti gli alimenti.
② Staccare la spina di alimentazione.
③ Sollevare il piedino regolabile.
④ Tirare o far scivolare verso di sé il frigorifero.

Note:

- Attenzione all'acqua scongelata che potrebbe uscire dal fondo del frigo durante il trasporto. (Se dell'acqua dovesse fuoriuscire, asciugatela con un panno asciutto, etc.)

Spostare e trasportare l'apparecchio

L'apparecchio deve essere spostato da almeno due persone

① Avvitare fermamente i piedini regolabili.
② Tenere i piedini regolabili da un lato e gli angoli del frigorifero dall'altro, come mostrato nella figura.

Note:

- Non trasportare l'apparecchio tenendolo per le porte. Trasportare sempre il frigorifero mantenendolo nella sua normale posizione verticale.

Chiudere le porte fissandole con del nastro adesivo.

Se si ha motivo per ritenere che il frigorifero non funzioni correttamente, verificare innanzitutto i punti seguenti. Se il problema persiste, scollegare la spina di alimentazione e contattare il rivenditore o un centro assistenza autorizzato.

Problemi generali

Il frigorifero emette un rumore anomalo.	Il frigorifero è stato installato su un pavimento solido e piano?Ci sono spazi sufficienti intorno al frigorifero?Qualche oggetto vibra sul frigorifero?Si tratta del normale rumore di funzionamento quando il frigorifero si avvia o si spegne.
Si sente un rumore dopo lo spegnimento del compressore.	Questo è normale, è un'operazione causata dalla circolazione di ritorno del refrigerante al compressore.
Si sente un rumore dopo aver chiuso o aperto la porta.	Si tratta di un'operazione normale, causata dalla differenza di pressione dell'aria tra interno ed esterno del frigorifero.
Si sente un rumore di aria o acqua che circola dopo aver aperto il frigorifero.	Il rumore è causato dalla circolazione del refrigerante nei tubi interni.
Si sente un sibilo continuo	Il rumore si avverte quando la ventola per la circolazione dell'aria fredda è in funzione.Gli alimenti sono eccessivamente pressati o la temperatura ambiente è troppo elevata? In questi casi il compressore funziona ad alta velocità ed è normale che sia più rumoroso.
Il compressore è piuttosto rumoroso	Gli alimenti sono eccessivamente pressati o la temperatura ambiente è troppo elevata? In questi casi il compressore funziona ad alta velocità ed è normale che sia più rumoroso.
Il compressore è in funzione da molto tempo	Quando si collega la spina di alimentazione per la prima volta, il compressore funziona più a lungo del normale per raffreddare l'interno del frigorifero fino a raggiungere le temperature impostate.E' stata impostata la modalità Fast Freezing o la modalità Fast Cooling?Le porte sono state aperte e chiuse frequentemente?Le porte sono completamente chiuse?Gli alimenti sono eccessivamente pressati o la temperatura ambiente è troppo elevata?Se il frigorifero contiene temporaneamente molti alimenti, il compressore dovrà funzionare più a lungo.
Sull'esterno del frigorifero si forma condensa	La formazione di condensa è normale quando l'umidità dell'ambiente è elevata. Eliminare la condensa con un panno asciutto.
L'esterno del frigorifero è caldo al fatto.	Una volta attivato, il frigorifero potrebbe restare caldo fino a quando l'interno dello scomparto non si sia sufficientemente raffreddato. Il frigorifero potrebbe rimanere caldo anche dopo che gli scomparti si sono raffreddati. Ciò è dovuto al funzionamento del tubo dissipatore di calore di cui è dotato il frigorifero per evitare la formazione di condensa e non si tratta di un malfunzionamento.
I comandi del pannello dei comandi non funzionano.	Il frigorifero è acceso?
Suona l'allarme.	La porta del frigorifero è stata lasciata aperta. Chiudere le porte.

Frigorifero e congelatore

Il frigorifero non raffredda ( e il congelatore non congela).	Il frigorifero è acceso?
Il frigorifero non raffredda ( e il congelatore non congela) in modo soddisfacente.	La temperatura impostata è troppo alta?Il frigorifero è esposto alla luce solare diretta o si trova vicino a un apparecchio di riscaldamento?Ci sono spazi sufficienti intorno al frigorifero?Gli alimenti sono eccessivamente pressati o la temperatura ambiente è troppo elevata?Le porte sono state aperte e chiuse frequentemente? Le porte sono completamente chiuse?Il frigorifero è stato impostato in modalità Vacanza?Se all'interno del frigorifero vengono collocati alimenti caldi, la temperatura aumenta temporaneamente.Durante la stagione fredda o quando la temperatura ambiente è bassa, si potrebbe avere l'impressione che il frigorifero non raffreddi.
C'è differenza tra la temperatura impostata e la temperatura effettiva.	Se all'interno del frigorifero vengono collocati alimenti caldi, la temperatura aumenta temporaneamente.
Gli alimenti all'interno del frigorifero congelano.	La temperatura impostata per il frigorifero è troppo bassa?Gli alimenti sono stati collocati nella parte sul fondo del frigorifero? La parte vicino alla parete posteriore del frigorifero è il punto in cui la temperatura è più fredda. Si consiglia pertanto di non collocarvi alimenti poiché potrebbero congelare facilmente.
Nei cassetti porta frutta e porta verdura si forma condensa.	La condensa si può formare quando la porta è stata aperta e chiusa ripetutamente o quando non è stata chiusa in modo corretto, o se l'umidità della stanza è alta. Eliminare la condensa con un panno asciutto.
L'apertura della porta del congelatore è difettosa.	A volte l'apertura della porta è difficoltà subito dopo la chiusura.La differenza di pressione dell'aria tra l'interno e l'esterno del congelatore potrebbe rendere difficoltà l'apertura. Attendere qualche istante e riprovare ad aprire la porta.
Vi sono odori all'interno del frigorifero.	Gli alimenti con un odore forte sono stati sigillati prima di essere collocati nel frigorifero? Riporre gli alimenti all'interno di un contenitore sigillato e conservarliGli odori potrebbero aderire alle superfici interne del frigorifero. Pulire le superfici con un panno morbido imbevuto di acqua tiepida.
