BEDIENUNGSANLEITUNG NR-BN30QW1 PANASONIC

Deutsch 20-36 Wir danken Ihnen für den Kauf dieses Panasonic Produkts. Bitte lesen Sie die Anweisungen vor der Benutzung des Produkts sorgfältig durch. Bitte bewahren Sie diese Anleitung für spätere Bezugnahme auf. Die Installationseinleitung ist enthalten.

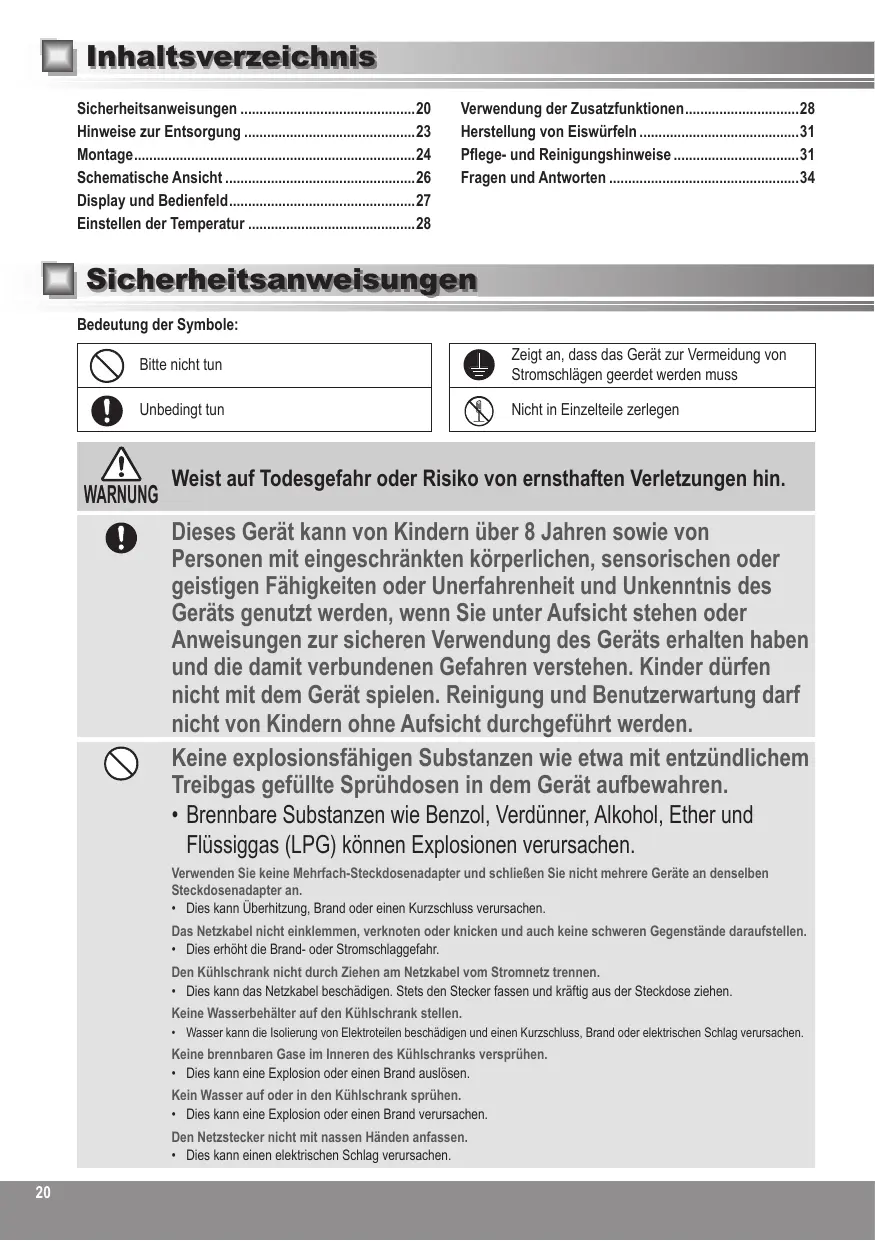

Inhaltsverzeichnis Sicherheitsanweisungen 20 Hinweise zur Entsorgung 23 Montage 24 Schematische Ansicht 26 Display und Bedienfeld 27 Einstellen der Temperatur 28

Verwendung der Zusatzfunktionen 28 Herstellung von Eiswürfeln 31 Pflege- und Reinigungshinweise 31 Fragen und Antworten 34

Sicherheitsanweisungen Bedeutung der Symbole: Bitte nicht tun

Zeigt an, dass das Gerät zur Vermeidung von Stromschlägen geerdet werden muss

Nicht in Einzelteile zerlegen

WARNUNG Weist auf Todesgefahr oder Risiko von ernsthaften Verletzungen hin.

Dieses Gerät kann von Kindern über 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Unerfahrenheit und Unkenntnis des Geräts genutzt werden, wenn Sie unter Aufsicht stehen oder Anweisungen zur sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung darf nicht von Kindern ohne Aufsicht durchgeführt werden. Keine explosionsfähigen Substanzen wie etwa mit entzündlichem Treibgas gefüllte Sprühdosen in dem Gerät aufbewahren. • Brennbare Substanzen wie Benzol, Verdünner, Alkohol, Ether und Flüssiggas (LPG) können Explosionen verursachen. Verwenden Sie keine Mehrfach-Steckdosenadapter und schließen Sie nicht mehrere Geräte an denselben Steckdosenadapter an. • Dies kann Überhitzung, Brand oder einen Kurzschluss verursachen. Das Netzkabel nicht einklemmen, verknoten oder knicken und auch keine schweren Gegenstände daraufstellen. • Dies erhöht die Brand- oder Stromschlaggefahr. Den Kühlschrank nicht durch Ziehen am Netzkabel vom Stromnetz trennen. • Dies kann das Netzkabel beschädigen. Stets den Stecker fassen und kräftig aus der Steckdose ziehen. Keine Wasserbehälter auf den Kühlschrank stellen. • Wasser kann die Isolierung von Elektroteilen beschädigen und einen Kurzschluss, Brand oder elektrischen Schlag verursachen.

Keine brennbaren Gase im Inneren des Kühlschranks versprühen. • Dies kann eine Explosion oder einen Brand auslösen. Kein Wasser auf oder in den Kühlschrank sprühen. • Dies kann eine Explosion oder einen Brand verursachen. Den Netzstecker nicht mit nassen Händen anfassen. • Dies kann einen elektrischen Schlag verursachen.

Sicherheitsanweisungen

Montieren Sie den Kühlschrank nicht an einem feuchten Ort oder einem Ort, wo er mit Wasser in Berührung kommen kann.

• Eine schlechte Isolierung von Elektroteilen kann einen Kurzschluss, einen elektrischen Schlag oder einen Brand verursachen.

Keine Arzneimittel oder andere temperaturempfindliche Produkte im Kühlschrank aufbewahren. • Sie sollten keine Produkte im Kühlschrank lagern die eine strenge Temperaturkontrolle erfordern.

Lassen Sie Kinder nicht auf die Kühlschranktür klettern, damit schwingen oder sich daran hängen. • Dies kann ernsthafte Verletzungen verursachen und den Kühlschrank beschädigen. Den Kühlschrank nicht in Gegenwart von explosiven Dämpfen oder brennbaren Gasen betreiben. • Dies kann eine Explosion oder einen Brand verursachen. Kein Benzin oder andere brennbare Flüssigkeiten und Dämpfe im Kühlschrank lagern oder in der Nähe des Geräts benutzen. • Dies kann eine Explosion oder Brand verursachen. Schlagen Sie nicht gegen die Glastür. • Dies kann das Glas beschädigen oder Verletzungen verursachen. Wenn die Glastür kaputt oder beschädigt ist, nehmen Sie bitte Kontakt mit Panasonic auf. Kinder nicht mit den Fernbedienungen oder dem Kühlschrank/Gefrierfach spielen lassen. Nach Transport des Kühlschranks warten Sie 4 Stunden vor dem Einschalten. • Die Kühlaggregate brauchen Zeit um zu wirken. Das Gerät kann jederzeit ausgeschaltet werden. Sie sollten allerdings 30 Minuten warten bevor Sie es wieder einschalten, um dem Kältemittel Zeit zu lassen zu wirken.

-WARNUNG: Keine mechanischen Vorrichtungen oder andere Mittel außer den vom

Hersteller empfohlenen verwenden, um den Abtauvorgang zu beschleunigen. • Dies kann eine Beschädigung der Innenteile des Kühlschranks verursachen oder zu einer Explosion führen. -WARNUNG: Keine Elektrogeräte außer den vom Hersteller empfohlenen in den Lebensmittelfächern des Geräts benutzen. • Dies kann eine Explosion oder einen Brand verursachen. -WARNUNG: Achten Sie darauf, dass der Kältemittelkreis nicht beschädigt wird. • Dies kann eine Explosion oder einen Brand verursachen. -WARNUNG: Öffnen Sie nicht die Abdeckung der LED-Lampe im Inneren des Kühlschranks. • Es besteht Stromschlaggefahr. Wenn die LED-Lampe nicht richtig funktioniert, muss sie vom Hersteller, dem Kundendienstvertreter oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu vermeiden. Versuchen Sie nicht den Kühlschrank selber auseinanderzunehmen, zu reparieren oder zu verändern. • Sie könnten sich selbst oder andere mit Verbrennungen oder elektrischen Schlägen verletzen oder den Kühlschrank beschädigen. Falls Ihr Gerät Änderungen oder Reparaturen benötigt, wenden Sie sich bitte an ein zugelassenes Kundenzentrum.

Vergewissern Sie sich, dass der Kühlschrank an eine geerdete Netzsteckdose angeschlossen ist. NICHT an eine nicht geerdete Netzsteckdose anschließen. • Ein Kurzschluss kann einen elektrischen Schlag verursachen.

Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, dem Kundenservicevertreter oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren vorzubeugen. • Ein beschädigter Netzstecker bzw. ein beschädigtes Netzkabel kann einen Kurzschluss, Brand oder elektrischen Schlag verursachen. • Falls das Netzkabel beschädigt ist, muss es vom Hersteller, dem Kundendienstvertreter oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren vorzubeugen. • Versuchen Sie nicht, das Kabel selbst auszuwechseln. 21

Sicherheitsanweisungen

Die Steckerstifte vor dem Anschließen an die Stromversorgung von Schmutz oder Staub säubern. • Staubablagerungen auf dem Stecker können, besonders bei feuchten Bedingungen, einen Isolationsausfall verursachen. Dies kann zu einem Kurzschluss, Brand oder elektrischen Schlag führen. Ziehen Sie das Netzkabel ab, und wischen Sie es mit einem trockenen Tuch ab. Verwenden Sie keinesfalls ein nasses oder feuchtes Tuch. Das Gerät so an die Steckdose anschließen, dass einwandfreier Anschluss gewährleistet ist. • Ein lockerer Netzstecker kann einen Brand oder einen elektrischen Schlag verursachen. Den Kühlschrank in gut belüfteter Umgebung aufstellen. • Je mehr Kältemittel in einem Gerät vorhanden ist, desto größer sollte der Aufstellungsraum sein. Sollte Kältemittel auslaufen, wenn sich das Gerät in einem kleinen Raum befindet, ist die Entstehung von brennbaren Gasen wahrscheinlicher. Dies kann einen Brand oder eine Explosion verursachen. Als Richtwert gilt, für jeweils 8 Gramm Kältemittel wird mindestens 1m3 Raum benötigt. Das Datenschild im Inneren des Geräts gibt an, wie viel Kältemittel ihr Kühlschrank enthält. Das im Kühlschrank verwendete Kältemittel (R600a) und die im Isoliermaterial(Cyclopentan) enthaltenen Gase sind brennbar. Sie erfordern außerdem spezielle Entsorgungsverfahren. • Vergewissern Sie sich vor der Entsorgung des Geräts, dass keines der Rohre auf der Rückseite beschädigt ist. Kältemittel- oder Gaslecks können einen Brand oder eine Explosion verursachen. Vor der Reinigung und Wartung den Netzstecker des Kühlschranks ausstecken. • Nichtbeachtung kann zu einem elektrischen Schlag führen. Falls Sie einen Brandgeruch feststellen oder Rauch aus dem Kühlschrank kommen sollte, stecken Sie sofort den Netzstecker aus und wenden Sie sich an ein autorisiertes Kundenzentrum. • Nichtbeachtung kann zu Feuer oder einem elektrischen Schlag führen.

-WARNUNG: Halten Sie die Lüftungsöffnungen im Gerätegehäuse bzw. in der Einbaustruktur frei von Hindernissen. • Nichtbeachtung kann zu Feuer oder Explosion führen da sich das Kältemittel nicht verteilen kann, wenn es ausläuft.

ACHTUNG Weist auf die Gefahr von Verletzungen oder Sachschäden hin. Keine Flaschen oder Behälter aus Glas in den Gefrierraum legen. • Wenn der Inhalt gefriert, kann das Glas brechen und Verletzungen verursachen. Berühren Sie die Innenwände des Gefrierraums oder die eingelagerten Waren nicht mit nassen Händen. • Ihre Haut kann an der Innenwand des Gefrierraums oder den eingelagerten Waren festfrieren. Vermeiden Sie bei einem Stromausfall häufiges Öffnen des Kühlschranks oder das Einlagern nicht gekühlter Lebensmittel. • Dies kann zu einem Anstieg der Temperatur im Kühlschrank führen und die Hygiene beeinträchtigen. Achten Sie auch auf den Spalt zwischen der Kühlraum- und Gefrierraumtür, besonders, wenn beide gleichzeitig offen sind. • Dies kann Verletzungen verursachen. Achten Sie beim Öffnen des Kühlschranks darauf, dass Sie Ihre Finger nicht an den “Klemmpunkt”- Bereichen einklemmen. Seien Sie besonders vorsichtig, wenn Sie die Kühlraumtür öffnen, um den potenziellen Klemmpunkt zwischen den Kühlraum- und den Gefrierraumtüren zu vermeiden. • Dies kann Verletzungen verursachen. Potenzieller Klemmpunkt

Hinweise zur Entsorgung Entsorgung von Verpackungsmaterial English

Recyceln Sie, wenn möglich, Verpackungen wie Kartons, Plastiktüten, Klebeband und Polystyrol und stellen Sie sicher, dass alle weiteren Verpackungsmaterialien sicher entsorgt werden. Halten Sie die Verpackungen außerhalb der Reichweite von Babys und Kleinkindern, um Erstickungsgefahr vorzubeugen.

Entsorgung von Altgeräten Nur für die Europäische Union und Länder mit Recyclingsystem Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß nationaler Vorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Für geschäftliche Benutzer in der europäischen Union Für weitere Informationen zur Entsorgung von elektrischen und elektronischen Altgeräten wenden Sie sich bitte an Ihren Händler oder Zulieferer. Informationen zur Entsorgung in Ländern außerhalb der europäischen Union Dieses Symbol gilt nur in der europäischen Union. Informationen zur ordnungsgemäßen Entsorgung dieses Produkts erhalten Sie von Ihren lokalen Behörden oder Ihrem Händler. Bevor Sie Ihr altes Gerät entsorgen Bitte befolgen Sie entweder die Entsorgungsanweisungen des Herstellers oder die örtlichen Entsorgungsvorschriften für das Gerät. Sind diese nicht verfügbar, folgen Sie bitte den drei nachstehenden Anweisungsschritten. 1. Den Netzstecker von der Steckdose abziehen. 2. Das Netzkabel abschneiden und mit noch angebrachtem Netzstecker sicher entsorgen. 3. Vergewissern Sie sich, dass das alte Gerät außer Reichweite von Kleinkindern ist, bis es abgeholt oder zu einem Recycling-Center gebracht wird. ● Entfernen Sie sämtliches Dichtungsmaterial von der Tür, und lassen Sie alle Regale und Schubladen eingesetzt. Dies soll verhindern, dass Kinder hineinklettern und eingeschlossen werden. 23

Montage Dieser Abschnitt erklärt, wie Sie Ihr Gerät für Lärm- und Energiereduzierung und einen effizienteren Betrieb aufstellen soll.

Maße B599 x T638 x H1856 (mm)

Auspacken des Geräts Entfernen Sie jegliche Verpackungen und Klebebänder.

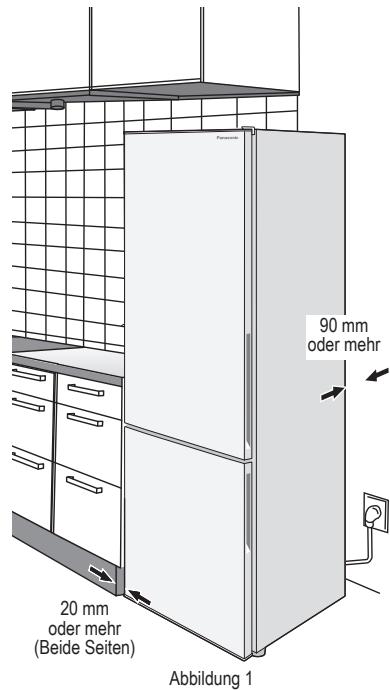

Die richtige Platzauswahl Lüftung Das Gerät gibt, während es in Betrieb ist, Wärme ab und sollte deswegen in einem gut durchlüfteten, trockenen Raum mit ausreichend Freiraum aufgestellt werden (siehe Abbildung 1). Wenn eine Vibration zu hören ist, braucht das Gerät mehr Platz. (Wenn sich allerdings eine Wand an der Seite des Kühlschranks befindet, ist auf der Scharnierseite ein Abstand von mindestens 32,5 mm erforderlich, damit sich die Türen mindesten 90° öffnen lassen.)

Temperatur Der Energieverbrauch, d.h. wie viel Strom verbraucht wird um die Lebensmittel kühl zu halten, wird durch die Umgebungstemperatur beeinflusst. Für einen optimalen Betrieb sollte das Gerät folgendermaßen aufgestellt werden: ● nicht in direkter Sonneneinstrahlung ● nicht neben Heizungen, Herd oder anderen Wärmequellen ● nur dort, wo die Umgebungstemperatur der Klimaeinstufung entspricht, die für das Gerät bestimmt ist. Bitte schauen Sie hierfür in den Spezifikationsabschnitt für die Klimaeinstufung Ihres Geräts. ● Extreme Temperaturen oder Umweltbedingungen können einen negativen Einfluss auf die Leitung des Geräts haben. Darin eingelagerte Lebensmittel können verderben.

20 mm oder mehr (Beide Seiten) Abbildung 1

Nivellierung Stellen Sie das Gerät vorsichtig so auf, dass die Bodenoberfläche nicht beschädigt wird, und installieren Sie es auf einem ebenen Boden, der stark genug ist, einen voll gefüllten Kühlschrank zu tragen. Bei unebenem Boden verstellen Sie bitte die zwei vorderen Füße durch drehen, wie in Abbildung 2 beschrieben. Dadurch werden Vibrationen und störende Geräusche verhindert. Wenn das Gerät auf einen Teppich oder einen Vinylboden gestellt wird, legen Sie zuerst eine feste Platte auf den Teppich oder Boden. Dies verhindert eine Farbveränderung des Bodens aufgrund der Wärmeabgabe des Geräts.

Abbildung 2 Die Abbildungen zeigen den BN30PGW.

Kühlschranktür Der Türanschlag kann von der rechten auf die linke Seite gewechselt werden, so dass die Tür in die entgegengesetzte Richtung öffnet. Wenn Sie dies wünschen, wenden Sie sich an den auf dem beigelegten Blatt aufgeführten Kundendienst oder besuchen Sie unsere Website unter (http://www.panasonic.com). Wenn Sie den Anschlag selbst umbauen, können wir keine Gewährleistung übernehmen. Reinigung Reinigen Sie das Gerät nach der Montage mit warmem Wasser.

Erstmalig an den Strom angeschlossen Deutsch English

Wenn das Gerät zum ersten Mal an den Strom angeschlossen wird, leuchtet das Bedienfeld für zwei Sekunden auf, die auf dem Bedienfeld angezeigte Gefrierraumtemperatur blinkt und dann wird die Gefrierraumtemperatur auf dem Display angezeigt. Drücken Sie eine beliebige Taste oder warten Sie fünf Sekunden bis das Blinken aufhört und die eingestellte Gefrierraumtemperatur auf dem Dislay angezeigt wird.

Standardeinstellungen für das Bedienfeld Wenn das Gerät zum ersten Mal an den Strom angeschlossen wird, befindet es sich im "Home-Modus". Der "Home-Modus" muss ausgeschaltet werden, bevor Sie die Temperatur des Kühlraums und des Gefrierraums einstellen. Wie Sie den "Home-Modus" ausschalten, enthnehmen Sie bitte dem Abschnitt "Verwendung der Zusazfuntkionen" im "Home-Modus". Hinweise: • In den Sommermonaten oder zu anderen Zeiten, in denen die Raumtemperatur höher ist, kann der Kühlvorgang länger dauern. • Wenn Sie den Kühlschrank vom Stromnetz trennen müssen, warten Sie mindestens 10 Minuten bevor Sie ihn wieder anschließen. • Wenn Sie beabsichtigen, den Kühlschrank längere Zeit nicht zu benutzen, trennen Sie ihn vom Stromnetz.

Umgebungstemperatur Die Klimaklasse Ihres Kühlschranks finden Sie auf dem Schild auf der linken Seite des Kühlschranks. Sie gibt die Umgebungstemperaturen an, bei denen das Gerät betrieben werden kann. Klimaklasse SN (subnormale) N (normale) ST (subtropische) T (tropische)

Zulässige Umgebungstemperatur +10 °C bis 32 °C +16 °C bis 32 °C +16 °C bis 38 °C

+16 °C bis 43 °C Energiesparen 1. Den Kühlschrank in einem trockenen, kühlen und belüfteten Raum installieren. (Maße und Abstände siehe "Montage") 2. Kombination von Schubladen und Böden für höchstes Volumen und energiesparendste Nutzung des Geräts. • Entfernen Sie die oberen und mittleren Gefrierfächer. • Schubladen und Böden im Kühlschrank an den im Abschnitt “Schematische Ansicht” dargestellten Positionen anbringen. 3. Den Kühlschrank nicht überfüllen, damit die Luft zirkulieren kann. 4. Die Türen nur öffnen, wenn erforderlich und so kurz wie möglich. 5. Die Lüftungsöffnungen am unteren Teil des Geräts gelegentlich mit einem Staubsauger reinigen usw. 6. Im Schnellgefrier-Modus oder Schnellkühl-Modus ist der Energieverbrauch höher.

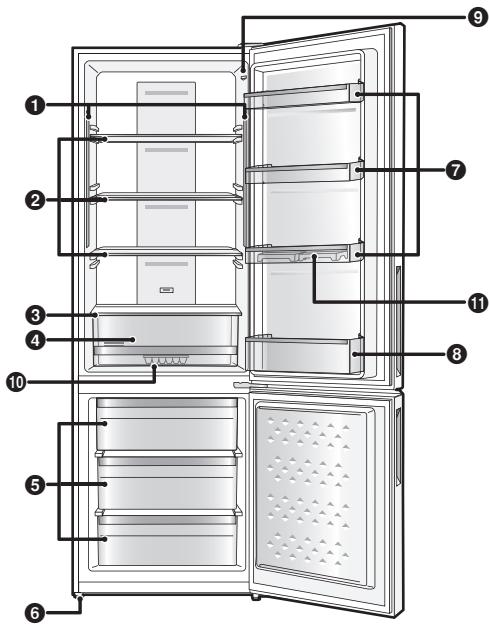

Schematische Ansicht Kühlraumfach Gekochte Speisen, Getränke, Eier, Kuchen, Milchprodukte

Die Temperatur kann in einem Bereich von 2 °C bis 8 °C eingestellt werden.

Gefrierfach Gefrorenes Fleisch, Geflügel, Fisch, Eis

Die Temperatur kann in einem Bereich von -24 °C bis -16 °C eingestellt werden. Die Abbildung zeigt den BN30PGW.

1 LED-Beleuchtung im Inneren des Kühlschranks 5 2 Glasböden 6 3 Gemüsefachabdeckung 7 4 Gemüsefach 8 (Position von : und ; zum Zeitpunkt des Versands)

Gefrierfächer Verstellbare Füße Türregal Flaschenregal

9 Lichtschalter : Kühlfach ; Eierhalter

Hinweise: • Sie können die Positionen für die Installation von Glasregalen und Türregalen verändern. Seien Sie hierbei jedoch vorsichtig, da je nach Position der Fächer Lebensmittel und Getränke herausfallen können, wenn die Tür geöffnet oder geschlossen wird. • Vermeiden Sie Zusammenstöße mit Personen oder Gegenständen in Ihrer Nähe, wenn Sie die Kühlschranktür öffnen. 26

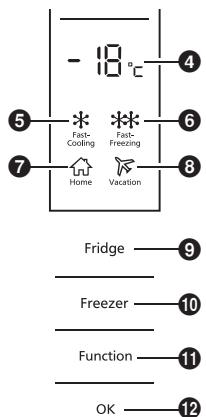

4 Gefrierfachtemperaturanzeige 5 “Super-Kühlmodus” Anzeige 6 “Super-Gefriermodus” Anzeige 7 “Home” Anzeige

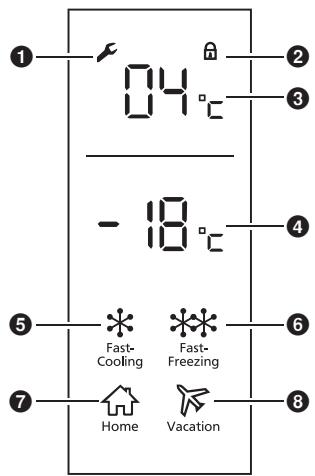

1 Alarmanzeige 2 Kindersicherheitsanzeige 3 Kühlraumtemperaturanzeige

8 “Urlaubsmodus” Anzeige 9 “Kühlschrank” Modus • Zum Einstellen der Kühlschranktemperatur : “Gefriermodus” Taste • Zum Einstellen der Gefrierfachtemperatur ; “Funktion” Taste • Zum Einstellen des Modus: “Schnellkühl”, „Schnellgefrier“, “Home” oder “Urlaub” < “OK” Taste • Zum Anpassen, Bestätigen, Einstellen oder Verlassen der bestehenden Funktion.

< Die Abbildung zeigt alle Anzeigen und Tasten im aktivierten Zustand.

Hinweise: • Wenn das Gerät zum ersten Mal mit dem Strom verbunden wird, leuchtet das Bedienfeld zwei Sekunden lang auf und stellt sich dann auf die normale Ansicht um. Das Gerät läuft dann im “Home”-Modus. • Wenn das Gerät zum ersten Mal an den Strom angeschlossen wird, befindet es sich im "Home-Modus". Der "Home-Modus" muss ausgeschaltet werden, bevor Sie die Temperatur des Kühlraums und des Gefrierraums einstellen. • Wenn die Kühlschranktür geschlossen ist und 3 Minuten lange keine Tasten bedient werden, geht das Licht des Bedienfeldes aus. Ist das Licht des Bedienfeldes aus, öffnen Sie die Kühlschranktür oder drücken Sie eine beliebige Taste, um es wieder zu aktivieren. • Die Alarmanzeige leuchtet und gleichzeitig ist das Alarmsignal zu hören. • Die Kratzschutzfolie ist auf dem Bedienfeld aufgeklebt. • Die Einstellungen können sich ändern, wenn Sie beim Reinigen des Bedienfelds eine Taste berühren.

Einstellen der Temperatur Kühlraumfach 1

1. Drücken Sie “Kühlschrank” 9, und sobald die Temperaturanzeige c aufblinkt, kann die Temperatur eingestellt werden. Mit jedem Drücken der Taste ändert sich die Temperatur (die Temperaturanzeige 3 zeigt die letzte eingestellte Temperatur an). Drücken Sie “OK” < um die Einstellung zu bestätigen. (Temperaturen können im folgenden Modus nicht eingestellt werden: “Schnellkühl”, “Home” und “Urlaub”.) 2. Wenn beim Einstellen der Temperatur innerhalb von fünf Sekunden keine Taste gedrückt wird, blinkt das Anzeigefeld 3 nicht mehr und die zuletzt eingestellte Temperatur wird gespeichert. 3. Jedes Mal wenn “Kühlschrank” 9 gedrückt wird, steigt die Temperatur im folgenden Zyklus. 2°C → 3°C → 4°C → 5°C →6°C → 7°C → 8°C → OF→ 2°C; (“OF” steht für den OFF-Modus und der Kühlschrank wird nicht gekühlt)

1. Drücken Sie “Gefrierfach” :, und sobald die Temperaturanzeige 4 aufblinkt, kann die Temperatur eingestellt werden. Mit jedem Drücken der Taste ändern Sie die Temperatur (die Temperaturanzeige 4 zeigt die letzte eingestellte Temperatur an). Drücken Sie “OK” < um die Einstellung zu bestätigen. (Temperaturen können im folgenden Modus nicht eingestellt werden: “Schnellgefrier”, “Home” und “Urlaub”). 2. Wenn beim Einstellen der Temperatur innerhalb von fünf Sekunden keine Taste gedrückt wird, blinkt das Anzeigefeld 4 nicht mehr und die zuletzt eingestellte Temperatur wird gespeichert. 3. Jedes Mal wenn “Gefrierfach” : gedrückt wird, steigt die Temperatur im folgenden Zyklus. -24°C → -23°C → -22°C → -21°C → -20°C → -19°C → -18°C → -17°C → -16°C → -24°C;

Verwendung der Zusatzfunktionen Schnellkühl-Modus 5

Im Schnellkühl-Modus ist der Kühlschrank auf 2 °C eingestellt und die Kühlschranktemperatur kann nicht geändert werden. 1. Um den Schnellkühl-Modus einzustellen, drücken Sie “Funktion” ; bis das “Schnellkühl” Symbol 5 aufblinkt und drücken Sie dann “OK” <. Der Schnellkühl-Modus ist aktiviert und das “Schnellkühl” Symbol 5 leuchtet auf. 2. Drücken Sie im Schnellkühl-Modus die “Funktion” ; bis das “Schnellkühl” Symbol 5 aufblinkt und drücken Sie dann “OK” <. Der Schnellkühl-Modus ist ausgeschaltet und das “Schnellkühl“ Symbol 5 leuchtet nicht mehr auf. Die Kühlschranktemperatur kehrt auf den Wert zurück, der vor dem SchnellkühlModus eingestellt wurde. Wenn das Gerät auf den Home Modus oder Urlaubs Modus umgestellt wird, schaltet sich der Schnellkühl-Modus aus.

Verwendung der Zusatzfunktionen Schnellgefrier-Modus 6

Im Schnellgefrier-Modus kann die Kühlschranktemperatur eingestellt werden, aber nicht die Gefriertemperatur. 1. Um den Schnellgefrier-Modus einzugeben, drücken Sie “Funktion” ; bis das “Schnellgefrier“ Symbol 6 aufblinkt und drücken Sie dann “OK” <. Der Schnellgefrier-Modus ist aktiviert und das “Schnellgefrier” Symbol 6 leuchtet auf. 2. Drücken Sie im Schnellgefrier-Modus die “Funktion” ; bis das “Schnellgefrier“ Symbol 6 aufblinkt und drücken Sie dann “OK” <. Der Schnellgefrier-Modus ist ausgestellt und das “Schnellgefrier” Symbol 6 geht aus. Die Gefriertemperatur kehrt auf den Wert zurück, der vor dem SchnellgefrierModus eingestellt wurde. Wenn der Schnellgefrier-Modus das zeitliche Limit überschreitet (26 Stunden), stellt er sich automatisch ab. Wenn das Gerät im Home Modus ist, schaltet sich der Schnellgefrier-Modus aus.

Im Home Modus ist der Kühlraum auf 4 °C und der Gefrierraum auf -18 °C gekühlt. Im Home Modus können die Temperaturen des Kühlraums und des Gefrierraums nicht verändert werden. 1. Um den Home Modus einzustellen, drücken Sie “Funktion” ; bis das “Home” Symbol 7 aufblinkt und drücken Sie dann “OK” <. Der Home Modus ist eingeschaltet und das “Home” Symbol 7 leuchtet auf. 2. Drücken Sie im "Home-Modus" die “Funktion” ; bis das “Home” Symbol 7 aufblinkt und drücken Sie dann “OK” <. Der Home Modus ist ausgeschaltet und das “Home” Symbol 7 schaltet sich aus. Die Temperatur des Kühlraums und des Gefrierraums kehren auf den Wert zurück, der vor dem Home Modus eingestellt war. Wenn das Gerät in den Schnellkühl-Modus, Schnellgefrier-Modus oder Urlaubsmodus wechselt, schaltet sich der Home Modus aus. Im Urlaubsmodus steht der Kühlraum auf 14 °C und die Kühlraumtemperatur kann nicht gewechselt werden. Die Gefrierraumtemperatur bleibt auf dem voreingestellten Wert erhalten. 1. Um den Urlaubsmodus einzustellen, drücken Sie “Funktion” ; bis das “Urlaub” Symbol 8 aufblinkt und drücken Sie dann “OK” <. Der Urlaubsmodus ist aktiviert und das Symbol” Urlaub” 8 leuchtet auf. 2. Drücken Sie im "Urlaubsmodus" die “Funktion” ; bis das “Urlaub” Symbol 8 aufblinkt und drücken Sie dann “OK” <. Der Urlaubsmodus ist ausgeschaltet und das Symbol “Urlaub” 8 schaltet sich aus. Die Temperatur kehrt auf den Wert zurück der vor dem Urlaubsmodus eingestellt war. Wenn das Gerät in den Home Modus oder Schnellkühl-Modus wechselt, schaltet sich der Urlaubsmodus aus.

Verwendung von Zusatzfunktionen Alarmmodus 1

Alarm für geöffnete Kühlschranktür Wenn die Kühlschranktür länger als drei Minuten geöffnet bleibt, wird ein Alarmsignal hörbar. Schließen Sie die Tür oder drücken Sie eine beliebige Taste, um das Alarmsignal zu deaktivieren. Beim Drücken einer Taste wird das Alarmsignal nach 3 Minuten erneut ertönen. Hochtemperaturalarm Das Alarmsymbol a leuchtet auf und “E0”, “E1” und “E2” werden in den Bereichen c und d angezeigt. Der Kühlraum kann weiterhin genutzt werden, aber stellen Sie sicher, so schnell wie möglich ein Panasonic Kundenzentrum zu kontaktieren.

Wenn Sie “OK” < drücken und für 3 Sekunden halten, leuchtet das Symbol für Kindersicherung b auf und die Kindersicherung ist aktiviert. Wird im Kindersicherungsmodus eine Taste betätigt, zeigt das Gerät die aktuellen Einstellungen an, es werden aber keine Änderungen vorgenommen. Drücken Sie erneut drei Sekunden lang “OK” < um die Kindersicherung zu deaktivieren und das Symbol für Kindersicherung auszuschalten 2.

Power-OFF Gedächtnis

Mit dieser Funktion behält der Kühlschrank automatisch alle Einstellungen, selbst wenn er vom Strom getrennt ist. Wenn das Gerät erneut angeschlossen wird, wird es unter denselben Einstellungen laufen wie vor dem Abschalten.

Power-ON Verzögerung

Um Schäden am Kühlschrank im Falle eines unerwarteten Stromausfalls zu vermeiden, startet das Gerät nicht sofort, wenn der Strom für weniger als 5 Minuten ausfällt.

Produktion von Eiswürfeln Eiswürfelschale English

Wasserstandmarkierung

Öffnen sie den Gefrierraum, ziehen Sie das Gefrierfach heraus und nehmen Sie die Eiswürfelschale heraus. (Die Eiswürfelschale befindet sich bei der Lieferung des Geräts im Gemüsefach des Kühlschranks). Füllen Sie die Eiswürfelschale bis zur Wasserstandmarkierung mit Wasser und stellen Sie die Eiswürfelschale wieder zurück. Sobald die Eiswürfel fertig sind, ziehen Sie wieder das Gefrierfach heraus und nehmen Sie dann die Eiswürfelschale heraus. Biegen Sie die Eiswürfelschale vorsichtig indem Sie diese an beiden Seiten festhalten und die Eiswürfel werden herausfallen. Stellen Sie die Eiswürfelschale anschließend wieder zurück in das Gefrierfach. Wenn Sie das Gefrierfach herausziehen, kann die Eiswürfelschale schwanken und Wasser kann verschüttet werden. Gehen Sie beim Herausziehen des Gefrierfachs behutsam vor.

Pflege und Reinigungshinweise Kühlschrank

Heben Sie die Vorderseite des Glasbodens leicht an und ziehen Sie ihn dann ganz heraus.

Ziehen Sie das Fach so weit wie möglich heraus. Heben Sie es dann an der Vorderseite an und ziehen Sie es ganz heraus.

Tür- und Flaschenregale

Um ein Regal von dem Gerät zu entfernen, heben Sie es so weit wie möglich an und ziehen Sie es dann heraus.

Heben Sie die Vorderseite des Glasbodens leicht an und ziehen Sie ihn dann ganz heraus.

Pflege- und Reinigungsanweisungen

Tägliches Reinigen Reinigen Sie die Teile mit einem trockenen Tuch. Orte die leicht verschmutzt werden: Türdichtungsöffnung Bei Verschmutzung kann die Dichtung leicht beschädigt werden und die Kaltluft kann entweichen.

Türfächer und Schubladen Reinigen Sie die Türfächer und Schubladen, bevor sich Schmutz und Flüssigkeit ansammeln. Ziehen Sie einmal jährlich den Netzstecker und entfernen Sie die Regale zur Reinigung.

Bestandteile, die mit Wasser gereinigt werden können Kühlschrank

Gefrierraum ● ● ● ● ●

Glasböden Türregale Flaschenregale Eierhalter Gemüsefach

Hinweis: • Nutzen Sie keine aggressiven Reinigungsmittel wie z.B. Natriumbikarbonat, da diese die Kunststoffoberfläche beschädigen können.

Reinigen des Bedienfelds Das Bedienfeld besteht aus empfindlichen Materialien. Um die Oberfläche gegen Beschädigungen zu schützen, reinigen Sie es nicht mit chemischen Lösungsmitteln. Stattdessen reinigen Sie es mit einem trockenen oder leicht feuchten Tuch.

Reinigung des Gerätegehäuses Reinigen Sie das Gehäuse des Geräts mit einem in warmes Wasser getauchten weichen Tuch. Wenn Flecken hartnäckiger sind, verwenden Sie neutrale Küchenreinigungsmittel und wischen Sie den Kühlschrank mit einem in warmes Wasser getauchten weichen Tuch ab. Wischen Sie alle Wassertropfen mit einem trockenen Tuch ab.

Reinigungshinweise Reinigen Sie kein Geräteteil mit folgenden Stoffen: ● Alkalische Reinigungsmittel - Sie können die Kunststoffteile porös und brüchig machen. ● Reibender Staub, Seifenpulver, Erdöl, heißes Wasser, Küchenreinigungsbürste, Säuerungsmittel, Benzin, Lösungsmittel, Alkohol, usw - diese Stoffe können die Oberflächen und Kunststoffteile des Geräts beschädigen. Stellen Sie sicher, dass Ölflecken entfernt werden. Sie können die Kunststoffteile ebenfalls beschädigen.

Wartungskontrolle English

● Ist das Anschlusskabel beschädigt? ● Wird der Netzstecker heiß? ● Ist der Netzstecker komplett in der Steckdose eingesteckt? Wenn das Netzkabel beschädigt ist, wenden Sie sich an ein zugelassenes Kundendienstzentrum. Ersetzen Sie es NICHT selbst.

Lange Nichtbenutzung Wenn Sie beabsichtigen, den Kühlschrank längere Zeit nicht zu benutzen, trennen Sie ihn wie oben beschrieben vom Stromnetz und reinigen Sie den Stecker wie oben erläutert. Lassen Sie die Türen 2 - 3 Tage lang geöffnet. Dadurch kann der Innenraum vollständig austrocknen und Geruchs- und Schimmelbildung wird vorbeugt. Schalten Sie den Kühlschrank nicht wiederholt an und wieder aus. Die Lebensdauer des Kühlschranks wird höher sein, wenn Sie ihn bei kürzeren Abwesenheitszeiten angeschaltet lassen.

Vor der Umstellung oder dem Transport beachten ① ② ③ ④

Alle Gegenstände entfernen. Ziehen Sie den Netzstecker. Heben Sie die verstellbaren Füße an. Ziehen Sie den Kühlschrank an sich.

Hinweis: • Aufgetautes Wasser kann aus dem unteren Teil des Kühlschranks auslaufen beim Transport. (Wenn Wasser ausgelaufen ist, trockenen Sie es mit einem Tuch, usw.)

Bei dem Transport des Kühlschranks beachten Das Gerät sollte von zwei oder mehr Personen getragen werden. ① Schrauben Sie die verstellbaren Füße rein. ② Halten Sie die verstellbaren Füße und die Ecken fest. Siehe Abbildung.

Sichern Sie die Türen mit Klebeband.

Hinweis: • Tragen Sie das Gerät nicht indem Sie die Türen festhalten. Transportieren Sie den Kühlschrank immer in aufrechter Position.

Fragen und Antworten Wenn Sie das Gefühl haben, dass der Kühlschrank nicht ordnungsgemäß funktioniert, überprüfen Sie zuerst die folgenden Punkte. Falls die Störung weiterhin besteht, ziehen Sie den Netzstecker und wenden Sie sich an Ihren Fachhändler oder zugelassenes Servicezentrum.

Allgemeines Sie hören ungewöhnliche Geräusche vom Kühlschrank.

Ist der Kühlschrank auf stabilem und ebenen Boden installiert worden? Sind ausreichende Abstände um den Kühlschrank vorhanden? Vibrieren irgendwelche Gegenstände auf dem Kühlschrank? Die Erzeugung von Geräuschen beim Starten oder Stoppen des Kühlschrankbetriebs ist normal.

Sie hören ein Geräusch, nachdem sich der Kompressor ausgeschaltet hat.

• Das ist normal und wird oft durch das zum Kompressor zurückfließende Kältemittel verursacht.

Sie hören ein Geräusch, nachdem • Dies ist normal und ist auf den Luftdruckunterschied zwischen der Innen- und Außenseite des Kühlschranks zurückzuführen. Sie die Tür geöffnet oder geschlossen haben. Sie hören das Geräusch eines Luft- oder Wasserflusses, nachdem Sie die Tür geöffnet haben.

• Dies wird durch das in den internen Rohrleitungen fließende Kältemittel verursacht.

Sie hören ein anhaltendes wimmerndes Geräusch.

• Dieses Geräusch tritt auf während der Kaltluft-Umwälzlüfter läuft. • Sind die Lebensmittel zu dicht zusammengepackt oder ist die Raumtemperatur zu hoch? In diesem Fall arbeitet das Gebläse zum Zirkulieren der Kaltluft mit hoher Geschwindigkeit und erzeugt dabei ein lautes Betriebsgeräusch.

Der Kompressor ist relativ laut.

• Wurden die Lebensmittel zu dicht zusammengepackt oder ist die Raumtemperatur zu hoch? In diesem Fall arbeitet der Kompressor auf Hochtouren und erzeugt deswegen mehr Geräusche.

Der Kompressor läuft über einen langen Zeitraum.

Kondensation bildet sich an der Außenseite des Kühlschranks.

• Kondensation kann sich bilden, wenn die Luftfeuchtigkeit im Raum hoch ist. Dies ist durchaus normal. Wischen Sie das Kondensat mit einem trockenen Tuch ab.

Wenn das Gerät zum ersten Mal an den Strom angeschlossen wurde, läuft der Kompressor länger als gewöhnlich, um den Innenraum des Kühlschranks abzukühlen, bis die eingestellten Temperaturen erreicht werden. Wurde der Schnellgefrier-Modus oder Schnellkühl-Modus eingestellt? Sind die Türen geöffnet und geschlossen worden? Sind die Türen vollkommen geschlossen? • Sind die Lebensmittel zu dich zusammengepackt oder ist die Raumtemperatur hoch? • Wenn viele Lebensmittel gleichzeitig im Kühlgerät eingelagert werden, muss der Kompressor länger laufen.

Die Außenseite des Kühlschranks • Nach dem Einschalten des Kühlschranks wird das Gerät möglicherweise warm, bis der Innenraum ausreichend heruntergekühlt ist. Auch nach dem fühlt sich heiß an. Herunterkühlen der Fächer kann sich der Kühlschrank erwärmen. Dies liegt am Betrieb der Wärmeleitung, mit der der Kühlschrank zur Vermeidung von Kondensation ausgestattet ist. Es handelt sich nicht um eine Fehlfunktion.

Die Tasten auf dem Bedienfeld können nicht bedient werden.

• Ist der Kühlschrank an den Strom angeschlossen?

• Die Kühlschranktür wurde offen gelassen. Schließen Sie die Tür.

Kühlraum und Gefrierraum

Der Kühlraum (und der Gefrierraum) funktioniert nicht zufriedenstellend.

• Ist die eingestellte Temperatur zu hoch? • Ist der Kühlschrank direktem Sonnenlicht ausgesetzt oder in der Nähe eines Heizkörpers aufgestellt? • Sind ausreichend Abstände um den Kühlschrank vorhanden? • Sind die Lebensmittel zu dich zusammengepackt oder ist die Raumtemperatur zu hoch? • Sind die Türen häufig geöffnet und geschlossen worden? Sind die Türen vollkommen geschlossen? • Wurde der Urlaubsmodus eingestellt? • Wenn warme Speisen in den Kühlschrank gestellt werden, steigt die Temperatur vorübergehend. • Während der kalten Jahreszeit oder wenn die Raumtemperatur niedrig ist, kann es den Anschein haben, dass der Kühlschrank nicht kühlt.

Es besteht ein Unterschied zwischen der eingestellten und der tatsächlichen Temperatur.

• Wenn warme Speisen in den Kühlschrank gestellt werden, steigt die Temperatur vorübergehend.

Lebensmittel im Kühlraum gefrieren.

• Ist die eingestellte Temperatur für den Kühlraum zu niedrig? • Befinden sich die Lebensmittel im hinteren Bereich des Kühlraums? Der Bereich in der Nähe der Rückwand wird am kältesten, weshalb hier keine Lebensmittel eingelagert werden sollten, die hier leicht gefrieren könnten.

Kondensation bildet sich im Kühlraum und in den Fächern.

• Kondensation kann sich bilden, wenn die Tür geöffnet und geschlossen wird oder nicht vollständig geschlossen worden ist, oder wenn die Luftfeuchtigkeit im Raum hoch ist. Wischen Sie das Kondensat mit einem trockenen Tuch ab.

Die Gefrierraumtür lässt sich schwer öffnen.

• Es kann sein, dass sich die Tür manchmal schwer öffnen lässt, wenn sie geschlossen wurde. • Der Luftdruckunterschied zwischen dem Innenraum und der Außenseite des Gefrierraums kann manchmal dazu führen, dass sich die Gefrierraumtür nur schwer öffnen lässt. Warten Sie einen Augenblick und versuchen Sie dann erneut die Tür zu öffnen.

Es riecht unangenehm im Kühlschrank.

• Sind stark riechende Lebensmittel vor der Einlagerung im Kühlraum versiegelt worden? Bewahren Sie die Lebensmittel in einem versiegelten Behälter auf. • Gerüche können an den Oberflächen des Kühlschrank-Innenraums haften. Wischen Sie die Oberfläche mit einem weichen Tuch ab, das Sie in lauwarmes Wasser getaucht haben.

• Ist der Kühlschrank am Strom angeschlossen?

Der Kühlraum (und der Gefrierraum) funktioniert nicht.
