| Tipo de producto | Refrigerador-congelador |
| Marca | PANASONIC |
| Modelo | NR-BN30QW1 |
| Dimensiones (An x Prof x Alt) | 599 x 638 x 1856 mm |
| Alimentación | 220-240 V, 50 Hz |
| Clase climática | SN (10°C a 32°C), N (16°C a 32°C), ST (16°C a 38°C), T (16°C a 43°C) |
| Refrigerante | R600a |
| Funciones principales | Enfriamiento rápido, Congelación rápida, Modo Hogar, Modo Vacaciones, Seguridad infantil, Alarma de puerta abierta, Memoria de parada automática |
| Iluminación | LED |
| Panel de control | Electrónico táctil con pantalla digital |
| Rango de temperatura del refrigerador | 2°C a 8°C |
| Rango de temperatura del congelador | -24°C a -16°C |
| Bandeja de hielos | Con indicador de nivel de agua |
| Patas ajustables | Sí (delanteras) |
| Inversión de puerta | Posible (contactar al servicio técnico) |
| Limpieza | Paño suave y agua tibia. No usar productos abrasivos |
| Seguridad | Bloqueo infantil, Alarma de puerta, Alarma de sensor, Instrucciones de seguridad |
| Reparabilidad | Confiar cualquier reparación a un centro de servicio autorizado |
| Manual disponible en varios idiomas | Sí |
| Espacio de ventilación necesario | 90 mm por encima, 20 mm a los lados |
Preguntas frecuentes - NR-BN30QW1 PANASONIC
Preguntas de los usuarios sobre NR-BN30QW1 PANASONIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Refrigerador en formato PDF gratis! Encuentra tus instrucciones NR-BN30QW1 - PANASONIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. NR-BN30QW1 de la marca PANASONIC.

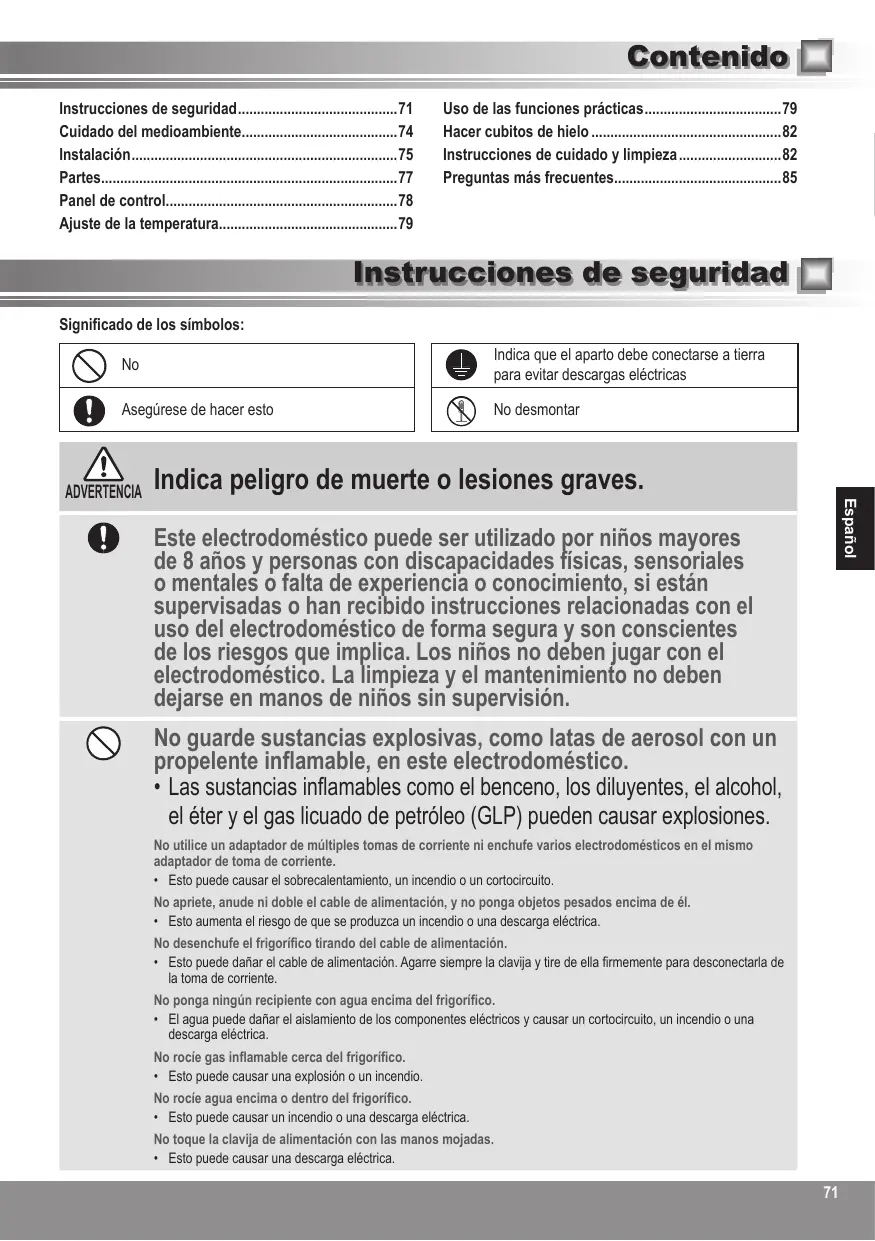

MANUAL DE USUARIO NR-BN30QW1 PANASONIC
Gracias por comprar este producto de Panasonic. Lea atentamente estas instrucciones antes de usar este producto. Guarde este manual para poder consultarlo en el futuro. Incluye instrucciones para su intalación.
Português 88-104
Instrucciones de seguridad....71
Cuidado del medioambiente....74
Instalación....75
Partes....77
Panel de control....78
Ajuste de la temperatura....79
Uso de las funciones prácticas....79
Hacer cubitos de hielo 82
Instrucciones de cuidado y limpieza....82
Preguntas más frecuentes....85
Instrucciones de seguridad
Significado de los símbolos:
No
Asegúrese de hacer esto
Indica que el aparto debe conectarse a tierra para evitar descargas eléctricas
No desmontar
Indica peligro de muerte o lesiones graves.
Este electrodoméstico puede ser utilizado por niños mayores de 8 años y personas con discapacidades físicas, sensoriales o mentales o falta de experiencia o conocimiento, si están supervisadas o han recibido instrucciones relacionadas con el uso del electrodoméstico de forma segura y son conscientes de los riesgos que implica. Los niños no deben jugar con el electrodoméstico. La limpieza y el mantenimiento no deben dejarse en manos de niños sin supervisión.
No guarde sustancias explosivas, como latas de aerosol con un propelente inflamable, en este electrodoméstico.
- Las sustancias inflamables como el benceno, los diluyentes, el alcohol, el éter y el gas licuado de petróleo (GLP) pueden causar explosiones.
No utilice un adaptador de múltiples tomas de corriente ni enchufe varios electrodomésticos en el mismo adaptador de toma de corriente.
- Esto puede causar el sobrecalentamiento, un incendio o un cortocircuito.
No apriete, anude ni doble el cable de alimentación, y no ponga objetos pesados encima de él.
- Esto aumenta el riesgo de que se produzca un incendio o una descarga eléctrica.
No desenchufe el frigorífico tirando del cable de alimentación.
- Esto puede dañar el cable de alimentación. Agarre siempre la clavija y tire de ella firmemente para desconectarla de la toma de corriente.
No ponga ningún recipiente con agua encima del frigorífico.
- El agua puede dañar el aislamiento de los componentes eléctricos y causar un cortocircuito, un incendio o una descarga eléctrica.
No rocíe gas inflamable cerca del frigorífico.
- Esto puede causar una explosión o un incendio.
No rocíe agua encima o dentro del frigorífico.
- Esto puede causar un incendio o una descarga eléctrica.
No toque la clavija de alimentación con las manos mojadas.
- Esto puede causar una descarga eléctrica.
 | No instale el frigorífico en un lugar húmedo o donde pueda entrar en contacto con agua.El deterioro del aislamiento de los componentes eléctricos puede causar un cortocircuito, una descarga eléctrica o un incendio.No guarde productos farmacéuticos u otros productos sensibles a la temperatura en el frigorífico.No debería guardar productos que requieren un estricto control de la temperatura en el frigorífico.No permita que los niños se suban, se columpien o se cuelguen de la puerta del frigorífico.Esto podría causar graves lesiones, así como daños al frigorífico.No haga funcionar el frigorífico si hay gases explosivos o inflamables.Esto puede causar una explosión o un incendio.No guarde gasolina u otros líquidos o vapores inflamables en el frigorífico, y no los use tampoco cerca del mismo.Esto puede causar una explosión o un incendio.No golpee la puerta de cristal.Esto puede causar daños a la puerta de cristal o lesiones. Si la puerta de cristal se rompe o tiene grietas, por favor, póngase en contacto con Panasonic.No permita que los niños manipulen los controles o jueguen con el frigorífico/congelador.No encienda el electrodoméstico hasta cuatro horas después de haber movido el frigorífico/congelador.El líquido refrigerante necesita tiempo para asentarse. Si el electrodoméstico está apagado en cualquier momento, espere 30 minutos antes de volver a encenderlo para dejar tiempo suficiente para que el líquido refrigerante se asiente. |
| -ADVERTENCIA: | No use dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación, otros que los recomendados por el fabricante.Esto puede causar daños en el interior del frigorífico o puede provocar una explosión. |
| -ADVERTENCIA: | No utilice electrodomésticos eléctricos dentro de los compartimentos para guardar alimentos del electrodoméstico, a no ser que estos sean del tipo recomendado por el fabricante.Esto puede causar una explosión o un incendio. |
| -ADVERTENCIA: | No dañe el circuito del refrigerante.Esto puede causar una explosión o un incendio. |
| -ADVERTENCIA: | No abra la tapa de la iluminación LED del interior del frigorífico.Esto puede causar una descarga eléctrica. Si la iluminación LED no funciona correctamente, deberá ser sustituida por el fabricante, su agente de servicio o una persona cualificada para evitar riesgos. |
 | No intente desmontar, reparar o modificar el frigorífico usted mismo.Si lo hace, puede resultar herido o herir a otras personas, sufrir quemaduras o descargas eléctricas o puede dañar el frigorífico. Si su electrodoméstico necesita ser reparado, consulte con su centro de servicio autorizado. |
| [22X3] | Asegúrese que el frigorífico está enchufado en una toma de corriente conectada a tierra. NO lo conecte a una toma de corriente que no esté conectada a tierra.Un cortocircuito podría causar una descarga eléctrica. |
| [SDYK] | Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o una persona cualificada para evitar riesgos.Una clavija o un cable de alimentación dañados pueden causar un cortocircuito, un incendio o una descarga eléctrica.Si el cable de alimentación o el adaptador está dañado, debe ser sustituido por el fabricante, su agente de servicio o una persona cualificada para evitar riesgos.No intente sustituirlo usted mismo. |
Quite la suciedad y el polvo de los conectores de la clavija antes de conectarla a la fuente de alimentación.
- El polvo acumulado en la clavija puede causar fallos en el aislamiento, especialmente en condiciones de humedad. Esto puede causar un cortocircuito, un incendio o una descarga eléctrica. Desenchufe el cable de alimentación y límpielo con un paño seco. Nunca utilice un paño mojado o húmedo.
Enchufe su electrodoméstico en la toma de corriente, asegúrese que la conexión sea segura.
- Una clavija de alimentación mal conectada puede causar un incendio o una descarga eléctrica.
Instale el frigorífico en un lugar bien ventilado.
- Cuanto más refrigerante tenga el electrodoméstico, mayor deberá ser la habitación donde sea instalado. Si hay una fuga de refrigerante y el electrodoméstico está colocado en una habitación pequeña existe la posibilidad de que se acumulen gases combustibles. Esto puede causar un incendio o una explosión. A modo de guía por cada 8 g de refrigerante, necesitará como mínimo 1 metro cúbico de espacio en la habitación. La placa de características del interior del electrodoméstico le informará sobre la cantidad de refrigerante que contiene su frigorífico.
El refrigerante (R600a) usado en el frigorífico y los gases del material aislante (ciclopentano) son ambos inflamables. También requieren procedimientos especiales para su eliminación.
- Antes de desechar el electrodoméstico, asegúrese de que ninguno de los tubos de la parte posterior están dañados. Las fugas de refrigerante o de gas pueden causar un incendio o una explosión.
Desenchufe el frigorífico antes de limpiarlo o de revisarlo.
- De lo contrario, podría provocar una descarga eléctrica.
Si huele a quemado o ve que sale humo del frigorífico, desconecte inmediatamente el cable de alimentación y consulte con el centro de servicio autorizado.
- De lo contrario, podría provocar un incendio o una descarga eléctrica.
-ADVERTENCIA:
Mantenga las aberturas de ventilación, en la caja del electrodoméstico o en la estructura incorporada, libre de obstrucciones.
- De lo contrario, esto podría resultar en un incendio o una explosión debido a que el refrigerante no puede dispersarse si hay una fuga.
Indica riesgo de lesiones o daños en la propiedad.
No ponga botellas o contenedores de cristal en el congelador.
- Cuando el contenido se congela, el cristal puede romperse y provocar lesiones.
No toque las paredes interiores del frigorífico o los alimentos guardados en el mismo con las manos mojadas.
- Su piel podría congelarse al entrar en contacto con la pared interior o con los artículos guardados en el congelador.
Si hay un corte en la alimentación eléctrica, evite abrir con frecuencia el frigorífico o poner alimentos sin enfriar en él.
- Esto puede provocar que la temperatura en el frigorífico aumente y puede perjudicar la conservación de los alimentos.
Además, tenga cuidado con la separación entre las puertas del frigorífico y el congelador, especialmente si se abren ambas al mismo tiempo.
- Esto puede causar lesiones.
Cuando abra el frigorífico, tenga cuidado de no pillarse los dedos en la zona del "punto de compresión". En particular, cuando abra la puerta del frigorífico, tenga cuidado y evite el punto de compresión entre las puertas del frigorífico y del congelador.
- Esto puede causar lesiones personales.
Posible punto de compresión
Eliminación del material de embalaje
Por favor, recicle siempre que sea posible (cartón, bolsas de plástico, cinta adhesiva y poliestireno) y asegúrese de que el resto de materiales de embalaje se eliminan de forma segura.
Mantenga el material de embalaje fuera del alcance de niños y bebés para evitar riesgos de asfixia.
Eliminación de electrodomésticos viejos
Solamente para la Unión Europea y países con sistemas de reciclado
Este símbolo en los productos, en el embalaje y/o en los documentos que lo acompañan significa que los productos eléctricos y electrónicos usados no deben mezclarse con los residuos domésticos generales.
Para el adecuado tratamiento, recuperación y reciclaje de productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional.
Si los elimina correctamente ayudará a preservar valiosos recursos y evitará efectos negativos potenciales en la salud de las personas y en el medio ambiente. Para más información sobre la recogida y el reciclaje, por favor, póngase en contacto con su ayuntamiento. Puede haber sanciones causados por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.
Para usuarios de negocios en la Unión Europea
Si desea desechar equipos eléctricos y electrónicos, por favor, póngase en contacto con su distribuidor o vendedor para obtener más información.
Información sobre la eliminación en otros países fuera de la Unión Europea
Este símboló solo es válido en la Unión Europea.
Si desea desechar este producto, póngase en contacto con las autoridades locales o su vendedor y pregunte por el método correcto de eliminación.
Antes de deshacerse de su electrodoméstico viejo
Por favor, siga las instrucciones de eliminación suministradas por el fabricante del electrodoméstico viejo o las normas de eliminacinación de electrodomésticos de las autoridades locales. Cuando estas no se encuentren disponibles, siga los tres pasos indicados a continuación.
- Desconecte la clavija de la toma de corriente.
- Corte el cable de alimentación del electrodoméstico, y deséchelo de manera segura con la clavija del enchufe todavía sujeta.
- Hasta que el electrodoméstico sea recogido, o hasta que lo lleve al Centro de reciclaje, asegúrese que está fuera del alcance de los niños.
- Quite todos los materiales de sellado de la puerta y deje todos los estantes y cajones en su lugar. De este modo será menos probable que los niños se suban y queden atrapados.
Esta sección explica cómo instalar su electrodoméstico para obtener un funcionamiento eficaz energéticamente, seguro y silencioso.
Dimensiones
An. 599 x Pr. 638 x Al.1856 (mm)
Cómo desembalar su electrodoméstico
Quite todo el material de embalaje y la cinta adhesiva.
Cómo elegir la ubicación correcta
Ventilación
Debido a que el electrodoméstico emite calor durante su funcionamiento, debería instalarse en una habitación seca y bien ventilada, con espacio suficiente en la parte posterior y superior, tal y como se muestra en la Figura 1.
Si detecta vibraciones, el electrodoméstico necesita más espacio. (Sin embargo, si hay una pared junto al frigorífico, debe dejarse un espacio de 32,5 mm o más en el lado de las bisagras para que las puertas se abran 90° o más).
Temperatura
La temperatura ambiente afecta la eficiencia energética del frigorífico, es decir, la cantidad de electricidad que utiliza para enfriar o congelar los alimentos.
Para obtener un funcionamiento óptimo, instale su frigorífico:
• Lejos de la luz solar directa.
- Alejado de los radiadores, la cocina u otras fuentes de calor.
- En una habitación donde la temperatura ambiente corresponda a la clasificación climática para la cual está diseñado el electrodoméstico. Consulte la sección de Especificaciones para conocer la clasificación climática de su electrodoméstico.
- Las temperaturas o condiciones ambientales extremas pueden afectar negativamente a su rendimiento.
Los alimentos almacenados pueden estropearse.
Nivel
Tras colocar con cuidado el electrodoméstico para evitar provocar desperfectos en el suelo, instálelo en un suelo nivelado que sea lo suficientemente fuerte para soportar un frigorífico completamente cargado. Puede ajustar los niveles del frigorífico al atornillar o destornillar las dos patas, tal y como se muestra en la Figura 2.
Esto evita la vibración y el ruido. Si el electrodoméstico está colocado sobre un suelo enmoquetado o revestido con vinilo, coloque primero una placa sólida debajo del electrodoméstico. Esto evitará el cambio de color causado por la emisión de calor del electrodoméstico.


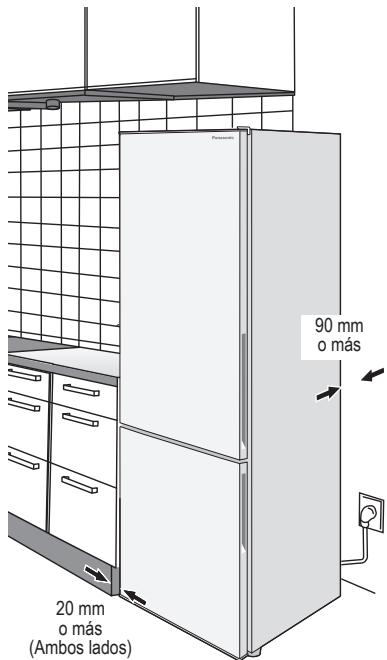

Panomicro 90 mm o más 20 mm o más (Ambos lados)Figura 1
Figura 2
Estas ilustraciones muestran el BN30PGW.
Puerta del frigorífico
Las bisagras de la puerta del frigorífico se pueden cambiar del lado derecho al izquierdo, para que las puertas se abran en la dirección opuesta. Si necesita realizar este cambio, póngase en contacto con nuestro centro de servicio que aparece en la hoja adjunta o acceda a nuestra página web (http://www.panasonic.com).
Declinamos cualquier responsabilidad si sustituye las bisagras usted mismo.
Limpieza
Después de la instalación, limpie el electrodoméstico con agua tibia.
Conectado por primera vez
Cuando se conecta a la fuente de energía por primera vez, las luces del panel de control se iluminan durante dos segundos, la pantalla de la temperatura del congelador en el panel de control parpadea y se muestra la temperatura del congelador. Presionar cualquier botón o esperar cinco segundos para que pare el parpadeo de luz, y se mostrará la temperatura configurada para el congelador.
Configuraciones predeterminadas del panel de control
Cuando se conecta a la fuente de energía por primera vez, el panel de control está ajustado en el modo "Hogar". El modo "Hogar" debe estar apagado para configurar la temperatura del frigorífico y el congelador.
Por favor, consulte el "Modo Hogar" de "Usar las funciones prácticas" para apagar el modo "Hogar".
Notas:
- La refrigeración puede requerir más tiempo en los meses de verano o cuando la temperatura ambiente sea más elevada.
- Si necesita desenchufar el frigorífico, espere 10 minutos como mínimo antes de volver a enchufarlo. En caso contrario, podría dañar el compresor.
- Si no va a usar el frigorífico durante mucho tiempo, desenchúfelo de la toma de corriente.
Temperatura ambiente
Encontrará la clasificación climática de su frigorífico en la placa de datos técnicos situada en el lado izquierdo del compartimento del frigorífico. Muestra la temperatura ambiente para la cual está diseñado el electrodoméstico.
| Clasificación climática | Temperatura ambiente permitida | |
| SN | (Templado extendido) | +10 °C a 32 °C |
| N | (Templado) | +16 °C a 32 °C |
| ST | (Subtropical) | +16 °C a 38 °C |
| T | (Tropical) | +16 °C a 43 °C |
Para ahorrar energía
- Instale el frigorífico en una habitación seca, fresca y bien ventilada. (Por favor, consulte la "Instalación" para dimensiones y espacio).
- La combinación de cajones y estantes resultan en un volumen mayor y el uso más eficiente de energía para el frigorífico.
- Retire los cajones superiores y del medio del congelador.
-
Coloque los cajones y los estantes en el frigorífico en las posiciones que se muestran en la sección "Partes".
-
No sobrecargue el frigorífico para permitir que el aire circule.
-
Abra las puertas solo cuando sea necesario y tan brevemente como sea posible.
-
Limpie de vez en cuando las aberturas de ventilación situadas en la parte inferior del frigorífico con un aspirador, etc.
-
Cuando configure el Modo de Congelación rápida o el Modo de Refrigeración rápida, el consumo de energía aumentará.
| Personal |
Compartimento del frigorífico
La temperatura puede ajustarse en un rango de entre 2 °C y 8 °C.
Alimentos cocinados, bebidas, huevos, pasteles y productos lácteos
Compartimento del congelador
La temperatura puede ajustarse en un rango de entre -24 °C y -16 °C.
Carne y productos avícolas congelados, pescado, helado

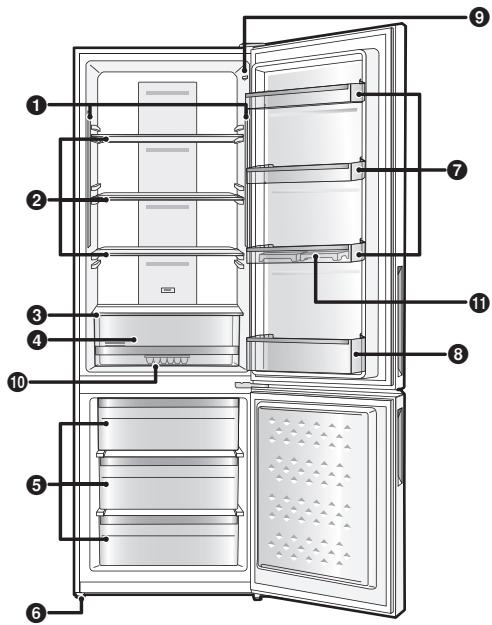

Esta ilustración muestra el BN30PGW.
① Luz LED del interior del frigorífico
② Estantes de cristal
③ Tapa del cajón de frutas y verduras
4 Cajón para frutas y verduras
(Posición 10 y 11 en el momento del envío)
⑤ Cajones del congelador
⑥ Patas ajustables
⑦ Estantes de la puerta
⑧ Estante para botellas
⑨ Interruptor de la luz
10 Bandeja para hielo
11 Bandeja para huevos
Nota:
- Puede cambiar las posiciones de instalación de los estantes de cristal y los estantes de la puerta. Sin embargo, tenga cuidado porque dependiendo de la posición del estante, la comida y la bebida almacenadas podrían caer al abrir o cerrar la puerta.
- Al abrir la puerta, tenga cuidado para evitar golpes a personas u objetos que estén cerca.

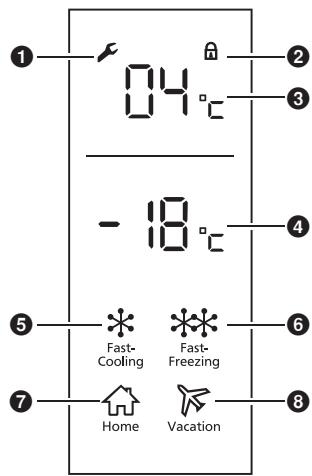

Esta ilustración muestra que todos los visores y botones están encendidos.
1 Icono de alarma
② Icono de bloqueo de seguridad infantil
③ Visor de la temperatura del frigorífico
4 Visor de la temperatura del congelador
⑤ Icono de "Refrigeración rápida"
⑥ Icono de "Congelación rápida"
⑦ Icono "Hogar"
⑧ Icono "Vacaciones"
⑨ Botón del "Frigorífico"
- Para establecer la temperatura del frigorífico
10 Botón del "Congelador"
- Para establecer la temperatura del congelador
11 Botón de "Función"
- Para seleccionar el modo: "Refrigeración rápida", "Congelación rápida", "Hogar" o "Vacaciones"
12 Botón "Aceptar"
- Para ajustar la temperatura, o para confirmar, configurar, o salir de la función existente
Notas:
- Cuando el electrodoméstico es conectado a la toma de corriente por primera vez, el panel de control se iluminará durante dos segundos y luego cambiará a la visualización normal. El electrodoméstico funcionará en modo "Hogar".
- El modo "Hogar" debe estar apagado para configurar la temperatura del frigorífico y el congelador. Por favor, consulte el "Modo Hogar" de "Usar las funciones prácticas" para apagar el modo "Hogar".
- Cuando la puerta del frigorífico se cierre y ningún botón sea operado durante 3 minutos, las luces del panel de control se apagarán. Cuando las luces del panel de control se apaguen, abra la puerta del frigorífico o presione cualquier botón para encenderla.
- El indicador de alarma parpadeará y se oirá al mismo tiempo.
- La película protectora anti rayaduras está adherida al panel de control.
- Si toca un botón del panel de control mientras lo limpia es posible que cambien las configuraciones.
Compartimento del frigorífico
- Presione "Frigorífico" ⑨ y cuando el visor de temperatura del frigorífico ③ parpadee, podrá ajustar la temperatura. Cada vez que se pulsa un botón, la temperatura cambia (el visor de temperatura del frigorífico ③ muestra la temperatura correspondiente).
Presione "Aceptar" 12 para aplicar la configuración que se muestra en la pantalla. (Las temperaturas no se pueden configurar en los siguientes modos: "Refrigeración rápida", "Hogar" o "Vacaciones"). - Cuando se ajusta la temperatura, si ningún botón es operado durante cinco segundos, el visor de temperatura del frigorífico ③ deja de parpadear y la temperatura configurada se hace efectiva automáticamente.
- Cada vez que se presiona "Frigorífico" ⑨, el ajuste de temperatura progresa en el siguiente círculo:
2^ 3^ 4^ 5^ 6^ 7^ 8^ OF 2^;
("OF" representa el estado de "APAGADO" y el frigorífico no se enfría).
Compartimento del congelador
Presione "Congelador" ⑩ y cuando el visor de temperatura del congelador ④ parpadee, podrá ajustar la temperatura. Cada vez que se pulsa un botón, la temperatura cambia (el visor de temperatura del congelador ④ muestra la temperatura correspondiente). Presione "Aceptar" ⑫ para aplicar la configuración que se muestra en pantalla.
(Las temperaturas no se pueden configurar en los siguientes modos: "Congelación rápida", "Hogar" o "Vacaciones"). -
Cuando se ajusta la temperatura, si ningún botón es operado durante cinco segundos, el visor de temperatura del congelador 4 deja de parpadear y la temperatura configurada se hace efectiva automáticamente.
-
Cada vez que se presiona "Congelador" 10, el ajuste de temperatura progesa en el siguiente círculo:
-24^ -23^ -22^ -21^ -20^ -19^ -18^ -17^ -16^ -24^;
Uso de las funciones prácticas
Modo de Refrigeración rápida
En el Modo de Refrigeración rápida, el frigorífico es configurado a 2 °C y la temperatura del frigorífico no se puede cambiar.
-
Para entrar en el Modo de Refrigeración rápida:
Presione "Función" ⑪ hasta que el Icono de "Refrigeración rápida" ⑤ parpadee y luego presione "Aceptar" ⑫. El Modo de Refrigeración rápida es activado y el Icono de "Refrigeración rápida" ⑬ se ilumina. -
Para salir del Modo de Refrigeración rápida:
Mientras se está en el Modo de Refrigeración rápida, presionar "Función" hasta que el Icono de "Refrigeración rápida" 5 parpadee y luego presionar "Aceptar" 12. El Modo de Refrigeración rápida es cancelado y el Icono de "Refrigeración rápida" 5 se apaga.
La temperatura de refrigeración vuelve al valor establecido antes del Modo de Refrigeración rápida. Cuando el electrodoméstico entra en el Modo Hogar o el Modo Vacaciones, el Modo de Refrigeración rápida para.
Modo de Congelación rápida
En el Modo de Congelación rápida, se puede ajustar la temperatura del frigorífico, pero no la temperatura del congelador.
- Para entrar en el Modo de Congelación rápida
Presione "Función" ⑪ hasta que el icono de "Congelación rápida" ⑥ parpadee y luego presione "Aceptar" ⑫. El Modo de Congelación rápida y el icono de "Congelación rápida" ⑥ se iluminará. - Para salir del Modo de Congelación rápida:
Mientras se está en el Modo de Congelación rápida, presionar "Función" ⑪ hasta que el icono de "Congelación rápida" ⑥ parpadee y luego presionar "Aceptar" ⑫. El Modo de Congelación rápida es cancelado y el icono de "Congelación rápida" ⑥ se apagará.
La temperatura de congelación vuelve al valor de antes de la configuración del Modo de Congelación rápida.
Cuando el Modo de Congelación rápida alcanza el límite de tiempo (26 horas), sale de él automáticamente.
Cuando el electrodoméstico entra en el Modo Hogar o el Modo Vacaciones, el Modo de Congelación rápida para.
Modo Hogar
En el Modo Hogar, el frigorífico está a una temperatura de 4 °C y el congelador está a -18 °C.
En el Modo Hogar, las temperaturas del frigorífico y del congelador no se pueden cambiar.
- Para entrar en el Modo Hogar:
Presione "Función" ⑪ hasta que el icono de "Hogar" ⑦ parpadee y luego presione "Aceptar" ⑫. El Modo Hogar es activado y el icono "Hogar" ⑦ se iluminará.
- Para salir del Modo Hogar:
Mientras se está en el Modo Hogar, presionar "Función" ⑪ hasta que el icono de "Hogar" ⑦ parpadee y luego presionar "Aceptar" ⑫. El Modo Hogar es cancelado y el Icono "Hogar" ⑦ se apagará.
La temperatura de cada cámara vuelve al valor configurado antes de la configuración del Modo Hogar.
Cuando el electrodoméstico entra en el Modo de Refrigeración rápida, el Modo de Congelación rápida o el Modo Vacaciones, el Modo Hogar se para.
Modo Vacaciones
En el Modo Vacaciones, el frigorífico está a 14 °C y la temperatura en esta cámara no se puede cambiar.
- Para entrar en el Modo Vacaciones:
Presione "Función" ⑪ hasta que el icono de "Vacaciones" ⑧ parpadee y luego presione "Aceptar" ⑫. El Modo Vacaciones es activado y el icono "Vacaciones" ⑧ se iluminará.
- Para salir del Modo Vacaciones:
Mientras se está en el Modo Vacaciones, presionar "Función" ⑪ hasta que el icono de "Vacaciones" ⑧ parpadee y luego presionar "Aceptar" ⑫. El Modo Vacaciones es cancelado y el icono "Vacaciones" ⑧ se apagará.
La temperatura vuelve al valor de antes del Modo Vacaciones.
Cuando el electrodoméstico entre en el Modo Hogar o el Modo de Refrigeración rápida, el Modo Vacaciones se para.
Modo de Alarma
Alarma de la puerta del frigorífico
Cuando la puerta del frigorífico se abre durante más de tres minutos, se escuchará un pitido. Cierre la puerta o presione cualquier botón para parar el pitido. Si hace lo último, el pitido volverá a sonar después de 3 minutos.
Alarma de fallo del sensor
El icono de la alarma ① en el panel de control se ilumina, y se muestra “E0”, “E1” o “E2” en el área ③ o ④. Todavía se puede usar el frigorífico, pero asegúrese de ponerse en contacto con el centro de atención al cliente de Panasonic tan pronto como sea posible para arreglar el fallo del sensor.
Bloqueo de seguridad infantil
Cuando se presiona cualquier otro botón mientras se usa la función de bloqueo de seguridad infantil, las configuraciones actuales se muestran, suena un pitido y la operación no es posible.
De nuevo, presione y aguante "Aceptar 12 durante tres segundos para cancelar el bloqueo de seguridad infantil y desactive el icono de seguridad infantil 2.
| Memoria de apagado | Con este diseño, el frigorífico retendrá automáticamente todas las configuraciones cuando la energía esté apagada. Cuando se vuelve a conectar la unidad, el frigorífico funcionará con las configuraciones de antes de que fuera apagado. |
| Retraso de encendido | Para prevenir daños en el frigorífico en caso de un corte de corriente repentino y retorno de la corriente, la unidad no se inicia inmediatamente cuando la energía ha sido apagada durante menos de 5 minutos. |
Bandeja para hielo
Cuando los cubitos de hielo estén listos, saque el cajón del congelador y quite la bandeja para hielo. Gire ligeramente la bandeja de hielo aguantando en ambos lados y los cubitos de hielo caerán de la bandeja para hielo. Luego coloque la bandeja para hielo de nuevo en su sitio.
Cuando tira del cajón del congelador para sacarlo, la bandeja para hielo puede deslizarse y provocar que se vierta el agua.
Tire del cajón del congelador con cuidado.
Instrucciones de cuidado y limpieza

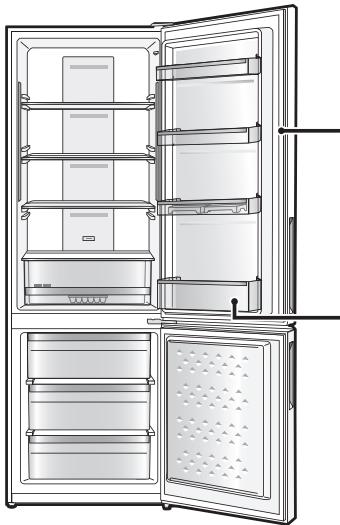

Frigorífico
Estantes de cristal
Levante la parte trasera del estante de cristal ligeramente y luego sáquelo por completo.
Cajón para frutas y verduras
Tire del cajón al máximo. Luego, levante la parte frontal y extráigalo del todo.
Estantes de la puerta y estantes para botellas
Para extraer un estante del electrodoméstico, levántelo al máximo y retírelo.
Congelador
Levante la parte trasera del estante de cristal ligeramente y luego sáquelo por completo.
Límpielo regularmente con un paño seco.
Lugares en los que prestar una atención especial:
Sellado de apertura de la puerta
Si el sellado se ensucia o se daña, es más probable que se produzca una fuga de aire frío.
Estante para botellas
Limpie cualquier resto de suciedad o líquido antes de que se acumule.
Anualmente, desconecte la clavija de alimentación, saque los estantes y límpielos minuciosamente.
Partes que puede lavar con agua
Frigorífico
- Estantes de cristal
- Estantes de la puerta
- Estante para botellas
- Bandeja para huevos
- Cajón para frutas y verduras
Congelador
- Cajones del congelador
- Bandeja para hielo
Nota:
- No utilice limpiadores abrasivos como el bicarbonato de sodio, ya que pueden dañar el plástico.
Limpieza del panel de control
El panel de control del frigorífico está fabricado con materiales delicados. Para proteger su superficie, no lo limpie con productos químicos a base de disolventes. Simplemente límpielo con un paño seco o ligeramente húmedo.
Limpieza del exterior del frigorífico
Utilice un paño suave humedecido con agua tibia para limpiar el exterior de su frigorífico. Para manchas difíciles, utilice un poco de detergente para cocinas y a continuación límpielo con un paño suave humedecido con agua. Seque el agua que haya quedado en la superficie con un paño seco.
Notas sobre la limpieza
Cuando realice la limpieza de la parte interior o exterior del frigorífico, no utilice:
- Detergentes alcalinos - pueden agrietar las piezas de plástico.
- Polvo de esmerilado, jabón en polvo, limpiadores a base de aceite, agua caliente, cepillos, ácidos, disolventes o soluciones a base de alcohol - todas ellas pueden dañar las superficies del frigorífico y las piezas de plástico.
Asegúrese de limpiar cualquier mancha de aceite comestible, ya que también podría dañar las piezas de plástico.
Verificación de mantenimiento
- ¿Está dañado el cable de alimentación?
- ¿Se calienta la clavija de alimentación?
- ¿La clavija de alimentación está insertada firmemente en la toma de corriente?
Si el cable de alimentación está dañado, por favor, consulte con un centro de servicio autorizado. NO intente sustituir estos elementos usted mismo.
En desuso durante mucho tiempo
Si no va a usar el frigorífico durante mucho tiempo, desenchúfelo y limpie la clavija de alimentación como se describe más arriba. Deje las puertas abiertas durante 2-3 días. Esto permitirá que la parte interior se seque correctamente y evitará la formación de moho y malos olores.
No apague y encienda el frigorífico repetidamente. Durará más tiempo si lo deja encendido durante el uso normal.
Antes de mover o transportar el frigorífico
① Retire todos los productos.
② Desenchúfelo.
③ Levante la pata ajustable.
④ Tire o "arrastre" el frigorífico hacia usted.
Nota:
- Tenga en cuente que el agua de congelación puede salir de la parte inferior del frigorífico durante su transporte. (Si se ha vertido agua, límpiela con un paño, etc.).
Mover y transportar el frigorífico
Son necesarias al menos dos personas para transportar el frigorífico de forma segura.
① Apriete las patas ajustables.
② Sostenga las patas ajustables en un extremo y las esquinas en el otro, tal y como se muestra.
Nota:
- No transporte el frigorífico sosteniéndolo por sus puertas. Siempre transporte el frigorífico en su posición vertical normal.
Asegure las puertas con cinta adhesiva
Si observa que el frigorífico no funciona adecuadamente, compruebe los siguientes puntos primero.
Si el problema persiste, desconecte la clavija de alimentación y póngase en contacto con su distribuidor o con un centro de servicio autorizado.
General
| Se oyen sonidos extraños procedentes del frigorífico. | ¿Se ha instalado el frigorífico sobre un suelo robusto y nivelado?¿Hay suficiente espacio alrededor del frigorífico?¿Hay algo que vibra encima del frigorífico?Es normal oír algunos ruidos cuando el frigorífico empieza a funcionar o cuando se para. |
| Se oye un sonido después de apagarse el compresor. | Esto es normal y a menudo es causado por el refrigerante que circula de vuelta al compresor. |
| Se oye un sonido después de abrirse o cerrarse la puerta. | Esto es normal, y se debe a la diferencia de presión del aire entre el interior y el exterior del frigorífico. |
| Se oye un sonido de aire o agua circulando después de abrir la puerta. | Esto es causado por el refrigerante que circula por las tuberías interiores. |
| Se oye un sonido chirriante continuo. | Este sonido se oye mientras funciona el ventilador para la circulación de aire frío.¿Ha almacenado mucha comida demasiado apretada, o la temperatura ambiente es elevada? En estos casos, el ventilador para la circulación de aire frío funciona a gran velocidad por lo que emite un sonido fuerte. |
| El compresor hace bastante ruido. | ¿Ha almacenado mucha comida demasiado apretada, o la temperatura ambiente es elevada? En estos casos, el compresor funciona a una velocidad elevada, por lo que es normal que emita un sonido fuerte. |
| El compresor ha estado funcionado durante mucho tiempo. | Cuando se conecta por primera vez la clavija de alimentación, el compresor funciona durante más tiempo de lo que es normal para poder enfriar el interior del frigorífico hasta que se alcanzan las temperaturas configuradas.¿Se ha configurado el Modo de Congelación rápida o el Modo de Refrigeración rápida?¿Se han abierto y cerrado las puertas frecuentemente? ¿Están completamente cerradas las puertas?¿Ha almacenado mucha comida demasiado apretada, o la temperatura ambiente es elevada?Cuando se colocan muchos alimentos en el frigorífico a la vez, el compresor necesita funcionar durante un período de tiempo más prolongado. |
| Se forma condensación en el exterior del frigorífico. | La condensación se puede formar cuando la humedad del ambiente es más elevado de lo que es normal. Límpielo con un paño seco. |
| El exterior de frigorífico está caliente al tocarlo. | Después de encender el frigorífico, este puede calentarse hasta que el compartimento interior está lo suficientemente frío. El frigorífico puede calentarse incluso después que los compartimentos se han enfriado. Esto se debe al funcionamiento de la tubería de radiación de calor incluida en el frigorífico que tiene la finalidad de impedir la condensación, y no significa que haya un funcionamiento incorrecto del electrodoméstico. |
| Los controles en el panel de control no se pueden utilizar. | ¿Está conectada la alimentación del frigorífico? |
| Suena la alarma. | La puerta del frigorífico se ha dejado entreabierta. Cierre las puertas. |
Frigorífico y congelador
| El frigorífico no refrigera (y el congelador no congela). | ¿Está conectada la alimentación del frigorífico? |
| El frigorífico no refrigera (y el congelador no congela) satisfactoriamente. | ¿La temperatura configurada es demasiado alta?¿Está el frigorífico expuesto a la luz solar directa o situado cerca de un electrodoméstico de calefacción?¿Hay suficiente espacio alrededor del frigorífico?¿Ha almacenado mucha comida demasiado apretada, o la temperatura ambiente es elevada?¿Se han abierto y cerrado las puertas frecuentemente?¿Están completamente cerradas las puertas?¿Se ha configurado el Modo Vacaciones?Cuando se ponen alimentos calientes en el frigorífico, la temperatura aumentará temporalmente.Durante la estación fría, o cuando la temperatura ambiente es baja, puede parecer que el frigorífico no refrigera. |
| Hay diferencias entre la temperatura establecida y la temperatura real. | Cuando se ponen alimentos calientes en el frigorífico, la temperatura aumentará temporalmente. |
| Los alimentos en el frigorífico se congelan. | ¿La temperatura configurada para el frigorífico es demasiado baja?¿Se han colocado los alimentos en la parte posterior del frigorífico?La zona próxima a la pared posterior del frigorífico es donde las temperaturas son más bajas, así que evite poner alimentos en esta zona ya que puede que se congele fácilmente aquí. |
| Se forma condensación en el frigorífico y en los cajones. | La condensación se puede formar cuando la puerta se abre y se cierra frecuentemente o cuando no se ha cerrado completamente, o cuando la humedad del ambiente es elevada. Seque la condensación con un paño seco. |
| La puerta del congelador se abre con dificultad. | En ocasiones, resulta difícil abrir la puerta después de haberla cerrado.La diferencia en la presión de aire entre el interior y el exterior del congelador puede dificultar, en ocasiones, la apertura de la puerta del congelador. Espere unos segundos y vuelva a intentar abrir la puerta. |
| Huele mal dentro del frigorífico. | ¿Tapó o empaquetó correctamente los alimentos con olores fuertes antes de colocarlos en el frigorífico? Colóquele los alimentos dentro de recipientes bien sellados y almacénelos.Los olores pueden adherirse a las superficies interiores del frigorífico. Limpie las superficies con un paño suave humedecido con agua templada. |
Modo de Congelamento Rápido
Limpe toda a sujidade e líquido antes que este se acumule.
• Gavetas do congelador
- Bandeja para o gelo
Nota:
Limpeza do exterior do frigorífico
Frigorífico e congelador
