MANUALE UTENTE NRB32SG1 PANASONIC

La ringraziamo per aver acquistato quello prodotto Panasonic. Leggere attendentamente le istruzioni prima di usare il prodotto. Conservare il presente manuale per consulazioni future. Le istruzioni per l'installazione sono incluse.

Espanol 82-97

Rispetto dell'ambiente 66

Istruzioni di sicurezza 67

Installazione 69

Parti 71

Pannello comandi 72

Impostazione della temperatura 73

Uso delle funzioni utili 74

Funzioni di avviso all'utilizzatore 76

Produzione di cubetti di ghiaccio 76

Rimozione e installmente dei ripiani 76

Istruzioni per la cura e la pulizia 77

Domandi frequenti 79

Specifiche tecniche 81

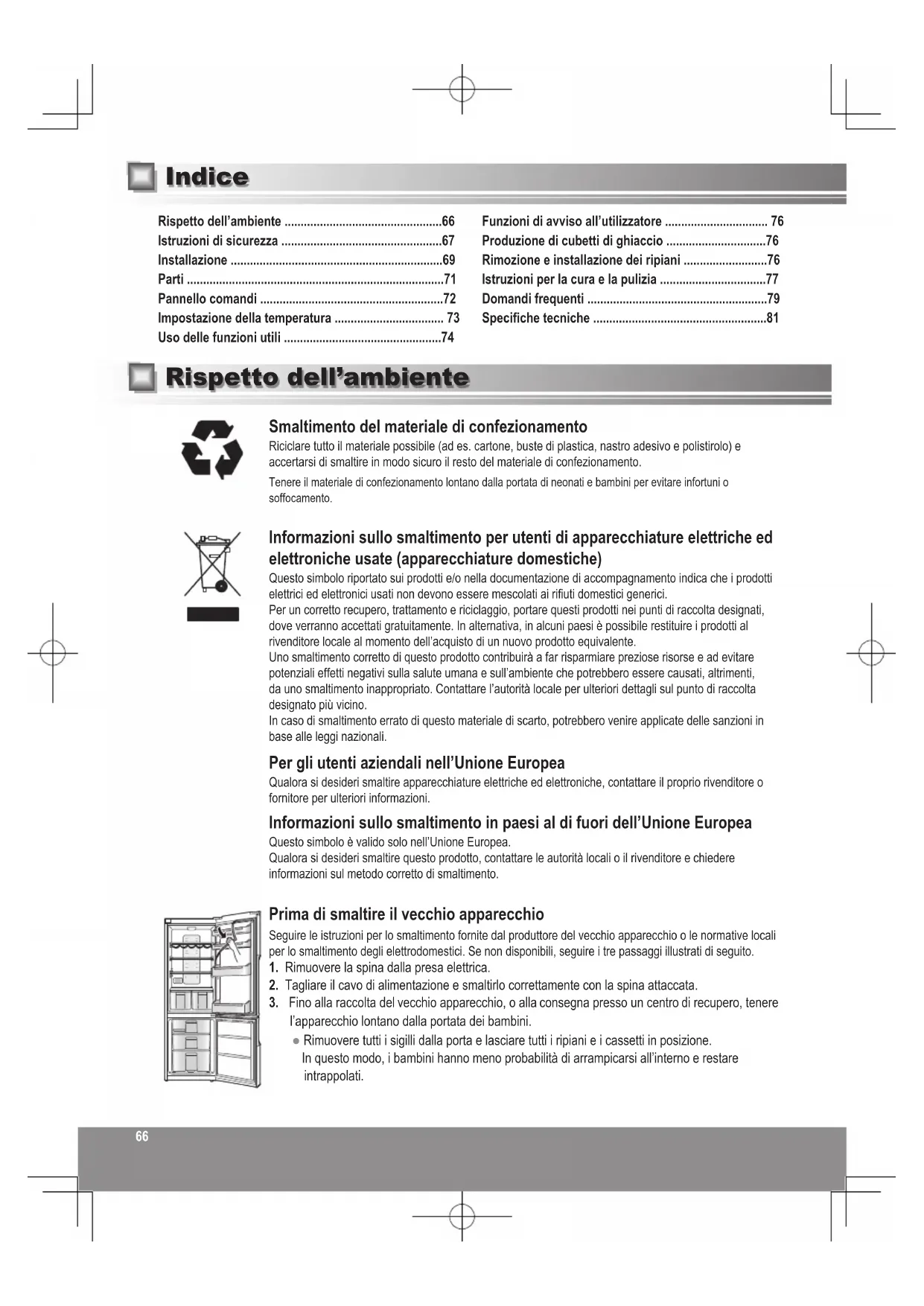

Rispetto dell'ambiente

Smaltimento del materiale di confezionamento

Riciclare tutto il materiale possibile (ad es. cartone, buste di plastica, nastro adesivo e polistiro) e accertarsi di smaltire in modo sicuro il resto del materiale di confezionamento.

Tenere il materiale di confezionamento lontano alla portata di neonati e bambini per evitare infortuni o soffocamento.

Informazioni sullo smaltimento per utenti di apparecchiature elettriche ed elettroniche usate (apparecchiature domestiche)

Questo symbolo riportato sui prodotti e/o nella documentazione di accompagnamento indica che i prodotti elettrici ed elettronici usati non devono essere mescolati ai rifiuti domestici generici.

Per un corretto recupero, trattamento e riciclaggio, portare quosti prodotti nei punti di raccolta designati, dove verranno accettati Gratisamente. In alternatively, in alcuni paesi è possible restituire i prodotti al rivenditore locale al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di quello prodotto contribuiro a far risparmiare preziose risorse e ad evitare potenziali effetti negativi sulla salute umana e sull'ambiente che potrebbero essere causati, altrimenti, da uno smaltimento inappropriato. Contattare l'autorità locale per ulteriori dettagli sul punto di raccolta designato più vicino.

In caso di smaltimento errato di quello materiale di scarto, potrebbero venire applicate delle sanzioni in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il proprio rivenditore o fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in paesi al di fuori dell'Unione Europea

Questo symbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire"Thiso prodotto, contattare le autorita locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Prima di smaltire il vecchio apparecchio

Seguire le istruzioni per lo smaltimento fornite dal produttore del vecchio apparecchio o le normative locali per lo smaltimento degli elettrodomestici. Se non disponibili, seguire i tre passaggi illustrati di seguito.

1. Rimuovere la spina dalla presa elettrica.
2. Tagliare il cavo di alimentazione e smaltirlo correttamente con la spina attaccata.

3. Fino alla raccolta del vecchio apparecchio, o alla consegna presso un centro di recupero, tenere l'apparecchio lontano alla portata dei bambini.

4. Rimuovere tutti i sigilli alla porta e lasciare tutti i ripiani e i cassetti in posizione.

In quello modo, i bambini hanno meno probabilità di arrampicarsi all'interno e restare intrappolati.

Istruzioni di sicurezza

Significato dei symboli

Non eseguire esta operazione

Eseguire sempre questa operazione Non smontare

Indica che I'apparecchio deve essere provvisto di messa a terra per evitare scosse elettriche

Indica il rischio di infortuni gravi o morte.

L'apparecchio non è destinato ad essere utilizzato da persona (bambini inclusi) con disponà fisiche, sensoriali o mentali ridotte, o con esperienza e competenze insufficienti, se non dietro sorveglianza e istruzioni di un soggetto responsable della loro incolumità.

I bambini devono sempre essere sorvegliati per evitare che giochino con l'apparecchio.

Non utilizzare adattatori per presa multiplie e non collegare più apparecchi allo stesso adattatore per presa.

• In caso contrario, possono verificarsi surriscaldamento, incendi o cortocircuiti.
  Non stringere, annodare o piegare il cavo di alimentazione e non appoggiarvi oggetti pesanti.
• Queste operazioni augmentano il rischio di incendi o scosse elettriche. Se il cavo di alimentazione o la spina sono danneggiati, farli sostuire dal produttore, da un rappresentante autorizzato o da un tecnico qualificato per evitare pericoli.

Non scollegare il frigorifero tirando il cavo di alimentazione.
- Questa operazione può danneggiare il cavo di alimentazione. Impugnare sempre la spina ed estrarla con decisione alla presa elettrica.

Non appoggiare contentitori d'acqua sul frigorifero.
L'acqua puo danneggiare l'isolamento dei componenti elettrici e causare cortocircuiti, incendi o scosse elettriche.

Non spruzzare gas infiammabili vicino al frigorifero.
Cio puo causare esplosioni o incendi.

Non spruzzare acqua all'interno o all'esterno del frigorifero.
In caso contrario, potrebbero verificarsi incendi o scosse elettriche.

Non toccare la spina di alimentazione con le mani bagnate.
In caso contrario, potrebbero verificarsi scosse elettriche.

Non installare il frigorifero in luoghi umidi o dove possa entrare a contatto con l'acqua.
- Se l'isolamento delle parti elettriche è deteriorato, possono verificarsi cortocircuiti, scosse elettriche o incendi.

Non conservare sostanze volatili o inflammabili nel frigorifero.
- Le sostanje infiammabili come il benzene, i solventi, l'alcol, l'etere e il gas di petrolio liquefatto (GPL) possono causare esplosioni.

Non conservare prodotti pharmaceutici o sensibili alla temperatura nel frigorifero.
- I prodotti che richiedono un attento controlo della temperatura non devono essere conservati in frigorifero.

Non permettere ai bambini di arrampicarsi, dontolarsi o appendersi alla porta del frigorifero.
- In caso contrario, possono verificarsi infortuni gravi e danni al frigorifero.

Nonutilizzare il frigorifero in presenza di fumi esplosivi o gas inflammabili.
Cio puo causare esplosioni o incendi.

Non conservare benzina o alti vapori e liquidi infiammabili nel frigorifero e non utilizzarli in prossimita dell'apparechio.
Cio puo causare esplosioni o incendi.

-AVVERTENZE:

Nonutilizzaredispositivi meccanici o strumenti diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
- Tali operazioni potrebbero danneggiare l'internalo del frigorifero o causare esplosioni.

-AVVERTENZE:

All'interno degli scomparti per la conservazione degli alimenti, non usare apparecchi elettrici diversi da quelli del tipo consigliato dal produttore.
Cio puo causare esplosioni o incendi.

-AVVERTENZE:

Non danneggiare il circuito refrigerante.
Cio puo causare esplosioni o incendi.

Non provare a smontare, riparare o modificare da soli il frigorifero.
Tali operazioni possono provocare infortuni, usioni e scosse elettriche a se stessi o ad altre persone e danneggiare il frigorifero. Se l'apparecchio necessita di modifiche o riparazioni, consulhare un centro assistenza autorizzato.

Istruzioni di sicurezza (continua)

Verificare che il frigoriferio sa collegato a una presa elettrica dotata di messa a terra. NON collegarlo a una presa elettrica priva di messa a terra.

• Un cortocircuitopotrebbe causare la scossa elettrica.

Verificare che la spina e il cavo di alimentazione non siano schiacciati o danneggiati.

• Un cavo di alimentazione o una spina danneggiati possono causare cortocircuiti, incendi o scosse elettriche.
• Se il cavo di alimentazione è danneggiato, farlo sostuire dal produttore, da un rappresentante autorizzato o da un tecnico qualificato per evitare pericoli.
• NON TENTARE DI SOSTITUIRLO DA SOLI.

Rimuovere eventuale sporcia o polvere dagli spinotti di alimentazione prima di collegare l'appareccchio alla presa elettrica.

Gli accumuli di polvere alla spina possono impedire l'isolamento, soprattutto in condizioni di umidita. In caso contrario, potrebbero verificarsi cortocircuiti, incendi o scosse elettriche. Scollegare il cavo di alimentazione e pulirlo con un panno asciutto. Non usare mai un panno bagnato o umido.
Collegare l'apparecchio alla presa elettrica, verificando che il collegamento sia sicuro.
- Una spina di alimentazione collegata scorrettamente può causare incendi o scosse elettriche.

Installare il frigorifero in un'area ben ventilata.
- A un quantitativo maggiore di refrigerante nell'apparecchio, delve corrispondere uno spazio più ampio in cui collocare il frigoriferro. In caso di perdite di refrigerante, e se l'apparecchio si trova in uno spazio risstretto, l'accumulo di gas combustibili potrebere verificarsi con maggiore probabilità. Cioould causare esplizioni o incendi. Di norma, per ogni 8g di refrigerante, è necessario almeno 1 metro cubo di spazio nel locale. Il quantitativo di refrigerante contento nell'apparecchio è indicato sulla targheta dei dati che si trovare al suo interno.

Il refrigerante utilizzato nel frigorifero (R600a) e i gas del materiale isolante (ciclopentano) sono inflammabili e richiedono procedure di smaltimento speciali.

• Prima di smaltire l'apparecchio, verificare che i tubi sul retro non siano danneggiati. Eventuali perdite di refrigerante o gas sono causare incendi o esplosioni.
  Scollegare il frigorifero prima della pulizia e della manutenzione.
  In caso contrario, potrebbero verificarsi scosse elettriche.

Se si avverte odore di bruciato o il frigorifero emette fumo, scollegare immediamente la spina di alimentazione e consultare un centro assistenza autorizzato.
- In caso contrario potrebbero verificarsi incendi o scosse elettriche.

-AVVERTENZE:

Mantenere aperture di ventilazione della superficie esterna o della struttura interna dell'apparecchio privi di ostruzioni.
- In caso contrario potrebbero verificarsi incendi o esplizioni perché refrigerante non siouldisperdere in caso di perdite.

ATTENZIONE

Indica il rischio di lesioni o danni a oggetti.

Non inserire bottiglie o contentori di vetro nel congelatore.

Ghiacciandosi, il contento potrebber rompere il veto.
Non toccare le pareti interne del congelatore o gli alimenti al suo interno con le mani bagnate.
- La pelle potrebbe congelarsi eaderire alle pareti interne o agli alimenti.

Non aprire o chiudere le porte impugnando le maniglie con entrambe le mani.
In caso contrario, potrebbero verificarsi infortuni.

In caso di interruzione della corrente, non aprire frequentemente il frigorifero e non insertivi nuovi alimenti.
- Tali operazioni potrebbero causare l'augimento della temperatura all'interno del frigorifero e il deterioramento degli alimenti inesso conservati.

Se il frigorifero non deve essere utilizzato per un lungo periodo, scollegarlo alla rete eletrica.

Inoltre, prestare attenzione allo spazio tra le porte del frigorifero e del congelatore, soprattutto se vengono aperte contemporaneamente.
In caso contrario, potrebbero verificarsi infortuni.

Aprendo il frigorifero, prestare attenzione a non schiacciarsi le dita nei punti che possono provocare lesioni "da compressione". In particolare,ollipop la porta del frigorifero, prestare attenzione al potenziale punto di compressione tra le portedel frigorifero e del congelatore.

• In caso contrario, potrebbero verificarsi infortuni.

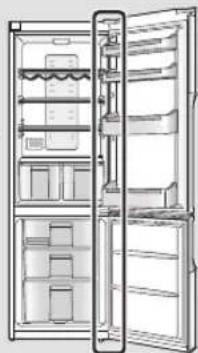

Potenziali punti di compressione

Qesto paragrafo fornisce spiegazioni su come installare l'apprecchio in modo da ridurre il rumore e ottenere un funzionamento ad energia ottimizzata.

Dimensioni

Larghezza600 x Profondita652 x Altezza1866 (mm)

Apertura delle confezione dell'apparecchio

Rimuoverve tutte le protezioni e il nastro adesivo alla confazione dell'apparecchio.

Scegliere il luogo giusto in cui posizionarlo

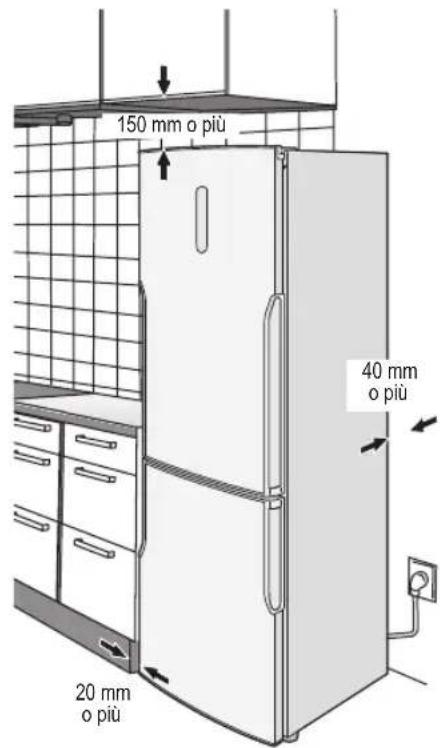

Ventilazione

Poiché durante il funzionamento l'apparecchio disperde calorie, è opportuno installarlo in una stanza asciutta e ben ventilata con uno spazio sufficiente nella parte superiore e posteriori dell'apparecchio stesso come migliorato nella figura 1. Lo spazio di apertura dovrebbe essere maggiore se si percepicono rumori da vibrazione.

Temperatura

La temperatura dell'ambiente influsce sul consumo di energia e sulle prestazioni del frigorifero, ad es. sulla quantità di elettricità utilizzata per raffreddare o congelare gli alimenti.

Per otteneri risultati miglior, l'apparecchio non deve pertanto:

• essere esposto direttamente alla luce del sole
• essere installato vicino a radiatori, fornelli o altre fonti di calore
• essere installato in un luogo in cui la temperatura ambiente non corrisponda alla classificazione climatica per la quale l'apparecchio è stato progettato. Per la classificazione climatica dell'apparecchio,fare riferimento al paragrafo sulle Specifiche tecniche.

Livello

Installare su un pavimento a livello e sufficientemente resistente per supportare un frigorifero alla sua massima capienza.

Livellare le irregolarità del pavimento regolando con il cacciavite i due piedini anteriors del frigorifero, come migliorato nella figura 2.

Cio evitera vibrazioni e rumore

Se l'apparecchio deve essere posizionato sulla moquette o su un pavimento in vinile, sistemare una ravola solida su quosti ultimi prima di procedere all'installazione del frigorifero. Ciò eviterà scolorimenti del pavimento dovuti al calore emesso dall'apparecchio.

Porta del frigorifero

La posizione dei cardini della porta del frigorifero più essere invertita da destra a sinistra, in modo che le porte di aprano nella direzione opposta. Se tale modifica fosse più adatta alle esigenze dell'ambiente in cui verrà posizionato l'apparecchio, contattare il nostro centro assistenza indicate nell'opuscolo allegato, o visitare il nostro site web (http://panasonic.net).

Non ci assumiamo alcuna responsabilita nel caso in cui i cardini vengano invertiti personalmente dall'utente. Le parti necessarie per invertire la direzione dell'apertura della porta sono comprese nella confezione dell'unità.

Figura 1

Figura 2

Installazione (continua)

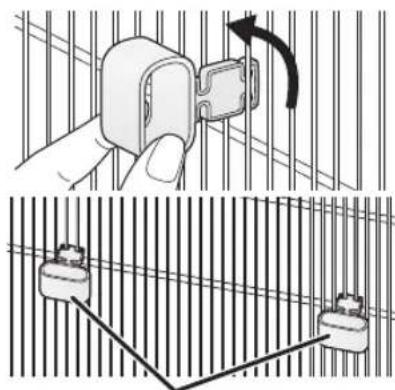

Installazione delle guide di distance

Per evitare che il condensatore (il componente posteriore nero con alette) venga a contatto con la parete, applicare due guide di distanza di plastica ruotate di 90^ .

Guide di distance (accessori)

Pulizia

Dopo l'installazione, pulire l'apparecchio con acqua calda.

Collegamento della spina di alimentazione alla presa elettrica

É possible collegare la spina subito après l'installazione.

Dopo aver collegato l'apparecchio, per un attimo appariranno tutti i simboli e poi i valori di avvio appariranno come -18 °C sulla spia di impostazioni del congelatore e 4 °C sulla spia di impostazioni del frigorifero.

Tutti i tasti sul pannello di controllo si attivano con un tocco (basta premere per attivare il pulsante che si desidera mettere in funzione).

Note:

Per il processo di raffreddamento potrebbero essere necessari tempi più lunghi durante i mesi estivi o quando la temperature ambiente è più elevata.
- Se occorre scollegare il frigorifero alla presa elettrica, attendere almeno 10 minuti prima di ricollegarlo. In caso contrario, il compressore potrebbe danneggiarsi.

Temperatura ambiente della stanza

La classe climatica è riportata sulla targhetta dei dati di potenza che si trovava nel lato sinistro del comparto frigoriferro; nella targhetta sono indicate ancile le temperature ambiente in base alle quali l'apprecchio più funzionare.

Classe climatica Temperatura ambiente consentita
SN (Temperato prolongato) da +10 °C a 32 °C
N (Temperato) da +16 °C a 32 °C
ST (Subtropicale) da +16 °C a 38 °C
T (Tropicale) da +16 °C a 43 °C

Risparmio energetico

1. Installare il frigorifero in un locale asciutto, fresco e ben ventilato. Più la temperatura ambiente è fresca, minore sare il consumo di energia. (Fare riferimento alla pagna 69 per dimensioni e spazio.)

2. La combinazione di cassetti e ripiani che risulterà maggior in volume comportera un minore consumo energetico del frigorifero.

3. Rimuovere i due cassetti superiore del congelatore (lasciare il cassetto inferiore del congelatore).

4. Installare i cassetti e i ripiani all'interno del frigorifero nelle posizioni illustrate nel paragrafo "Parti" (P.71).

5. Evitare di riempireccessivamente il frigorifero per consentire una buona circolazione dell'aria.

6. Aprière le porte soit ne nécessario e per il minor tempo possibile.
7. Pulire periodicamente le aperture di ventilazione alla base del frigorifero con un aspirapolvere o altri strumento simile. (Fare attenzione a non danneggiare il tubo del circuito refrigerante all'interno del coperchio.)
8. Quando si imposta la modalità Super Freeze o la modalità Super Cool, il consumo energetico è maggiore.

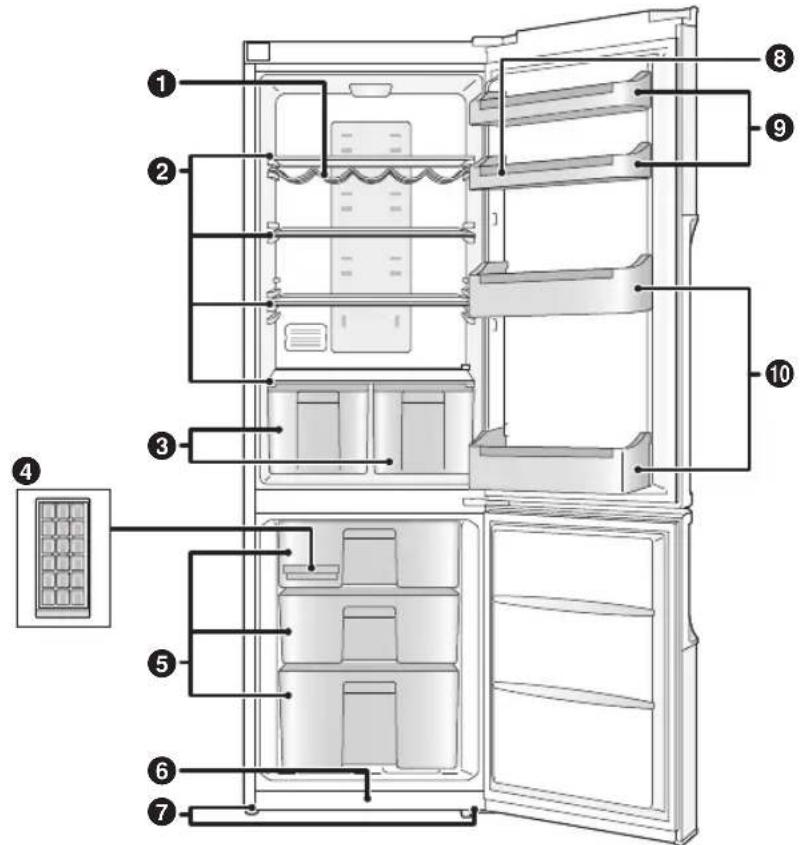

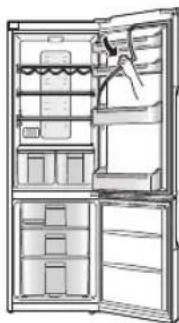

L'illustrazione sottostante è basata sul modello NR-B32SX1 e potrebbe non corrispondere al frigorifero acquistato.

Comparto frigorifoero

E possible impostare la temperatura in un intervallo compreso tra 2^ e 8^

Cibo cotto, bevande, uova, torte, prodotti caseari

Scomparto congelatore

E possible impostare la temperatura in un intervallo compreso tra -24°C e -16°C.

Carne, pollame pesce surgelati, gelato

1 Portabottiglie 5
Ripiani di vetro
Scomparti per frutta e verdura
4 2 vaschette del ghiaccio 8 2 portauova

Cassetti del comparto congelatore
6 Piastra di rinsforzo
Piedini regolabili

Ripiani della porta
10 Ripiani delle bottiglie

Nota:

• É possible modificare le positioni in cui installare i ripiani della porta e i ripiani delle bottiglie. Si prega, tuttavia, di prestare attenzione in quanto alimenti e bevande conservati possono cadere durante l'apertura e la chiusura della porta a seconda delle posizioni del ripiano.

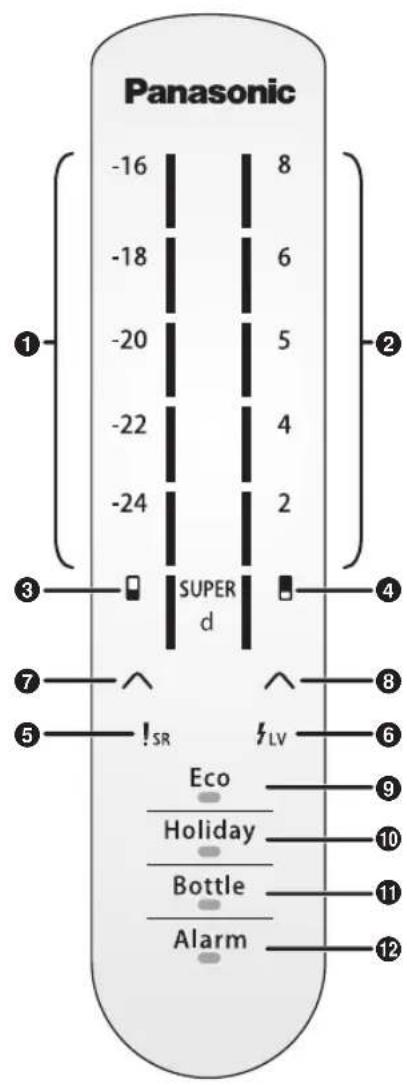

Pannello comandi

Area del display

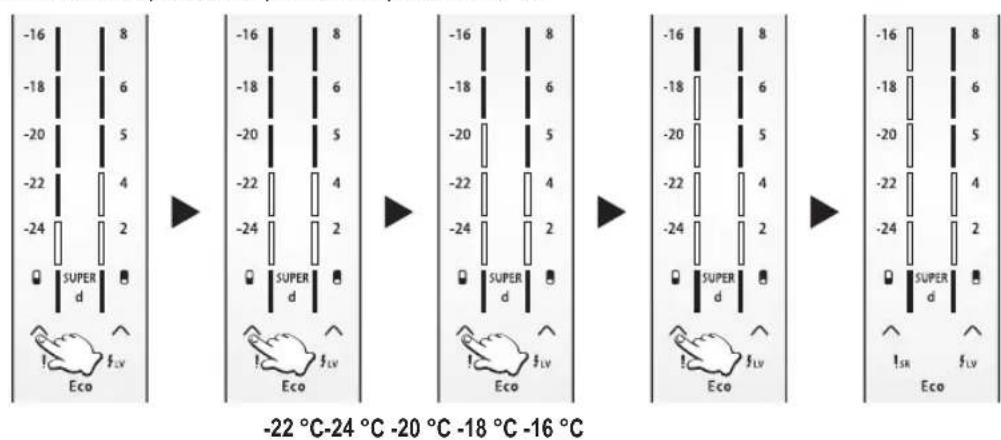

1 Temperatura del congelatore e spie di temperatura

• É possible impostare la temperatura in un intervallo compreso tra -24 °C e -16 °C.
• Più alta è la temperatura, più spi si accendono.

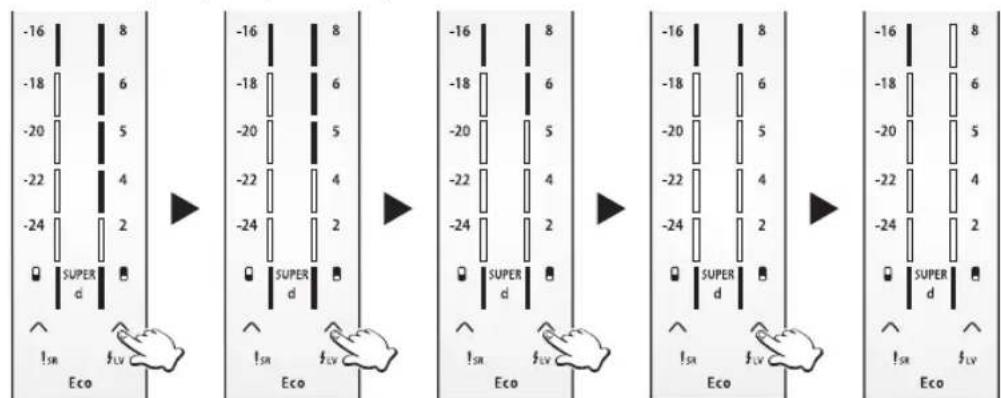

2 Temperatura del frigorifero e spiè di temperatura

• É possible impostare la temperatura in un intervallo compreso tra 2^ e 8^ .
• Più alta è la temperatura, più spi si accendono.

3 Modalità Super Freeze

La spia inferiore e si accendono.

4 Modalità Super Cool
La spia inferiore e accendono.
SR (Assistenza)
!sR si accende quando si verifica un problema nel frigorifo.
LV (Tensione bassa)
f_LV si accende quando la tensione della rete elettrica è Bassa.

Area comandi

Pulsante di selezione del congelatore
Pulsante di selezione del frigorifero
Pulsante/spia della modalità Eco
10 Pulsante/spia della modalità Vacanza
Pulsante/spia della modalità Raffreddamento bottiglie
12 Pulsante/spia dell'allarme

Note:

• Questo frigorifero utilizza un microprocessore per controllare la temperatura. La temperatura all'internalo del frigorifero cambia a seconda di fatti come Cambiamenti della temperatura ambiente, freuenza di aperture e chiusura delle porte e quantità di alimenti conservati all'interno e modo di conservazione.
• Quando é impostata a modalità Eco, la modalità Vacanza o la modalità Raffreddamento bottigie, si accende la spia corrispondente alla modalità selezionata.
• I _SR e siiaccendono insieme alla spia dell'allarme e contemporaneamente si sente l'allarme.

Impostazione della temperatura

Scomparto frigorifero

Al momento dell'acquisto, la temperatura è impostata a 4^

4°C2°C5°C6°C8°C

Premere (destra) una volta e quindi premerlo di nuovo entro 1 secondo.

Premere (destra) ripetutamente fino a quando viene impostata la temperatura desiderata.

• Se durante la procedura di impostazione non viene effettuata alcuna operazione per 1 secondo, le spie si accendono e un segnale acustico indica che adesso la temperatura è impostata.

Nota:

• Quando la modalità Vacanza, la modalità Super Freeze, la modalità Super Cool o la modalità Eco termina o viene annullata, l'unità ritorna alle impostazioni precedenti.

Scomparto congelatore

Al momento dell'acquisto, la temperatura è impostata a -18 °C.

Premere (sinistra) una volta e quindi premerlo di nuovo entro 1 secondo.

Premere (sinistra) ripetutamente bajo quando viene impostata la temperatura desiderata.

• Se durante la procedura di impostazione non viene effettuata alcuna operazione per 1 secondo, le spie si accendono e un segnale acustico indica che la temperature è impostata.

Nota:

• Quando la modalità Vacanza, la modalità Super Freeze, la modalità Super Cool o la modalità Eco termina o viene annullata, l'unità ritorna alle impostazioni precedenti.

Uso delle funzioni utili

Modalità Super Freeze	Caratteristica: • In questa modalità, il congelatore si raffredda velocemente, consentendo il congelamento di alimenti freschi, ecc. presenti nel congelatore. • La modalità Super Freeze termina automaticamente dopo 24 ore o quando la temperatura del sensore del congelatore diventa inferiore a -32 °C. Impostazioni: 1. Premere (sinistra) fino all'accensione di e della spia inferiore. 2. Se durante la procedure di impostazione non viene effettuata alcuna operazione per 1 secondo, e la spia si accendono e un segnale acustico indica che la modalità Super Freeze è impostata. • In questa modalità si accendono via la spia. Note: • In questa modalità: - Premendo (sinistra), la modalità Super Freeze viene annullata ed è possibile impostare la temperatura desiderata. - è possible selezionare la modalità Eco e la modalità Vacanza. Se nessuna di essere modalità viene impostata, la modalità Super Freeze viene annullata e la modalità selezionata diverta attiva. - è possible regolare la temperature del frigorifero. • L'effetto sugli alimenti conservati potrebbe diminuire se la modalità Super Freeze viene impostata diverse ore prima di riporre gli alimenti nell'occomparto congelatore. • Si consiglia di eseguire le segmente operazioni per raggiungere la massima attività di congelamento. 1) Impostare la temperatura del congelatore a -24 °C 26 ore prima di riporre gli alimenti. 2) Impostare la modalità Super Freeze 10 ore prima di riporre gli alimenti. 3) Se si desidera congelare grande quantitativi di alimenti, rimuovere i due cassetti superiali dal congelatore e riporre gli alimenti direttamente sul ripiano in vetro o nel cassetto inferiore del congelatore (collocando gli alimenti direttamente sul ripiano in vetro, è possible ottener una maggiore capacità di congelamento). • La capazità di congelamento massima in 24 ore è indicata sull'etichetta delle specifiche.
Modalità Super Cool	Caratteristica: • In questa modalità, è possible congelare cibi elaborati industriallymente prima di mangiarli, è possible congelare e conservare una grande quantità di alimenti ed è possible raffreddare velocemente le bevande. • La modalità Super Cool termina automaticamente après 8 ore o quando la temperatura del sensore del frigorifero diventa inferiore a 0 °C. Impostazioni: 1. Premere (destra) fino all'accensione di e della spia inferiore. 2. Se durante la procedure di impostazione non viene effettuata alcuna operazione per 1 secondo, e la spia si accendono e un segnale acustico indica che la modalità Super Cool è impostata. • In questa modalità si accendono via la spia. Note: • In questa modalità: - Premendo (destra), la modalità Super Cool viene annullata ed è possible impostare la temperatura desiderata. - è possible selezionare la modalità Eco e la modalità Vacanza. Se nessuna di essere modalità viene selezionata, la modalità Super Cool viene annullata e la modalità selezionata diverta attiva. - è possible regolare la temperature del congelatore.
Modalità Eco Caratteristica: • In questa modalità, l'unità di controllo attiva il congelatore e in frigorifero in modo economicamente vantagegioso. Impostazioni: 1. Premere Eura volta e la spia della modalità Eco si accende. 2. Se durante la procedure di impostazione non viene effettuata alcuna operazione per 1 secondo, la spia della modalità Eco si accende e un segnale acustico indica che la modalità Eco è impostata. 3. Sul pannello di controllo, 4 spie che indicano -18 °C, si accendono per il congelatore e 3 spie che indicano 5 °C, si accendono per il frigorifero. • Per terminare la modalità Eco, premere Eco La spia della modalità Eco si accende e un segnale acustico indica che la modalità Eco è terminata.

Note:

Inquesta modalita:

• è possibile regolare la temperatura del frigorifero e del congelatore. La modalità Eco viene annullata e viene impostata la temperatura selezionata.
  -É possibile selezionare la modalità Super Freeze e la modalità Super Cool.
  Se nessuna di queste modalità viene selezionata, la modalità Eco viene annullata e la modalità selezionata diventa attiva.
  -É possibile selezionare la modalità Vacanza.

Se viene selezionata, la modalità Eco viene annullata e la modalità Vacanza diventa attiva.

Modalità Vacanza Caratteristiche:

• Impostare esta modalità quando il frigorifero non viene utilizzato per un periodo prolongato di tempo, come durante una lunga vacanza.
• In esta modalità, la temperatura del frigorifero è impostata automaticamente a 12^ e la temperatura del congelatore è impostata automaticamente a -18^ (le spie di temperatura del frigorifero si spengono).

Impostazioni:

1. Premere Hui doli e la spia della modalita Vacanza si accende.
2. Se durante la procedura di impostazione noniene effettua alcuna operazione per 1 secondo, la spia della modalità Vacanza si accende e un segnale acustico indica che la modalità Vacanza è impostata.
   Per terminare la modalità Vacanza, premere Holiday

La spia della modalità Vacanza si accende e un segnale acustico indica che la modalità Vacanza è terminata.

Note:

• Prima di utilizzato questa modalità, svuotare il frigorifero e chudere la porta.
• Al termine di esta modalità, il frigorifero riprende il funzionamento con le impostazioni precedenti.
• Fino all'annullamento di但这a modalità non è possibile effettuare alcuna regolazione.

Modalità

Raffreddamento bottiglie

Caratteristica:

• É possible raffreddare velocemente le bevande nel congelatore.
• Questa modalità ha una funzione timer ed è possible impostare un segnale acustico quando il timer raggiunge 5, 10, 15, 20, 25 o 30 minuti.
• Rimuovere le bottiglie al segnale acustico. Se le bottiglie vengono lasciate a lungo nel congelatore, il loro contentuto potrebbe ghiacciari e le bottiglie potrebbero rompersi.

Impostazioni:

1. Premere Bottle una volta e la spia della modalità Raffreddamento bottiglie si accende.
2. Premere nuovamente Bottle fino a visualizzare la durata desiderata.

La durata impostata viene mostrata dalle spie come segue:

Si accende la prima spia : 5 min Si accendono la prima e la seconda spia : 10 min
Si accendono alla prima alla terza spia : 15 min Si accendono alla prima alla quarta spia : 20 min
Si accendono alla prima alla quinta spia : 25 min Si accendono alla prima alla sesta spia : 30 min

Una spia rappresenta cinque minuti.

1. Se durante la procedura di impostazione non viene effettuata alcuna operazione per 1 secondo, la spia della modalità Raffreddamento bottiglie si accende e un segnale acustico indica che la modalità Raffreddamento bottiglie è impostata.
2. La spia superiore lampegia per cinque minuti. Quindi si spelgne e la spia successiva inizia a lampegiare. Questa operazione viene ripetuta fino a quando l'ultima spia lampegia per cinque minuti.
3. Un segnale acustico indica quando si arrivava alla durata impostata.
4. Per terminare la modalità Raffreddamento bottiglie, premere Bottle

La spià della modalità Raffreddamento bottiglie si accende e un segnale acustico indica che la modalità Raffreddamento bottiglie è terminata.

Note:

• In esta modalità, verificare regolarmente la temperatura delle bottiglie.
• Quando le bottiglie si sono raffreddate sufficientemente, rimuoverle dal congelatore.

Modalità allarme Caratteristica:

• Si sente un segnale acustico:

• quando si verifies un problema nel frigorifo;

• quando la tensione è Bassa;

• quando la porta del frigorifero viene lasciata socchiusa.

Impostazioni:

• Premere Alarm per interrompere il segnale acustico.

Funzioni di avviso all'utilizzatore

Le funzioni di avviso all'utilizzatore divertano attive nelle seguenti situazioni.

Situzione Dettagli Allarme Come fermare l'allarme
La modalità è terminata.	È stata raggiunta la durata impostata in modalità Raffreddamento bottiglie.	Suona in continuazione	Premere Bottle.
Problema rilevato.	Si è verificato un problema nel sensore, compressore, sistema di raffreddamento o circuito di riscaldamento. • La tension è Bassa.	Suona agli 5 secondi	Premere Alarm.
Porta socchiusa.	La porta del frigorifero è stata lasciata socchiusa per più di 2 minuti.	Suona agli 5 secondi	Premere Alarm.

Produzione di cubetti di ghiaccio

Aprire il congelatore, estrarre il cassetto superiore e prendere la vaschetta del ghiaccio. Riempire con acqua la vaschetta del ghiaccio fino alla linea di livello dell'accua e rimettere a quello la vaschetta del ghiaccio.

Quando i cubetti di ghiaccio sono pronti, estrarre il cassetto superiore e prendere la vaschetta del ghiaccio. Girare leggermente la vaschetta mantenendo i due lati con le mani; i cubetti di ghiaccio cadranno alla vaschetta. Quindi rimettere a quello la vaschetta del ghiaccio.

Rimozione e installmente dei ripiani

Frigorifero

Ripiani di vetro

Sollevare leggermente il lato interno del ripiano e tirarlo fuori. Quando si rimuvono i ripiani in vetro, prima di tirarli, rimuovere prima i ripiani della porta e delle bottiglie se si trovano vicino.

Scomparti per frutta e verdura

Tirare verso di sé gli scomparti per frutta e verdura e toglierli.

Ripiani della porta e ripiani delle bottiglie Sollevari leggermente, quindi rimuoverli.

Congelatore

Tirare il cassetto verso di sé, sollevarne leggermente la parte anteriore e tirarlo fuori.
Dopo aver rimioso il cassetto, è possible conservare alimenti dello scomparto vuoto.

Istruzioni per la cura e la pulizia

Pulizia quotidiana

Pulire le parti con un panno asciutto.

Punti che si sporcano lavorente

Guarnizione della porta

Quando si sporca, la guarnizione si danneggia fácilmente ed è probabile una fuoriuscita di aria fredda.

Ripiano delle bottiglie

Se ci sono degli accumuli di sporco e liquido, pulire rimuovendoli subito.

A cadenza annuale, staccare la spina di alimentazione del frigorifero e rimuovere i ripiani per la pulizia.

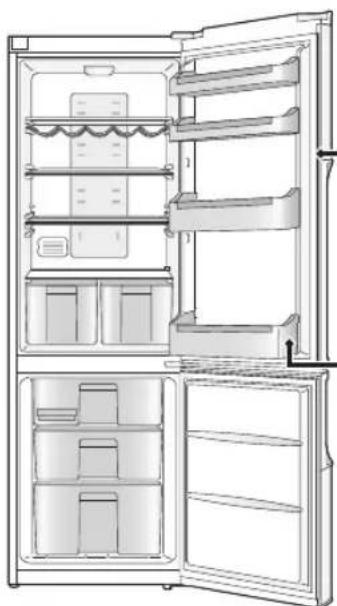

Parti che possono essere lavate con acqua

Frigorifero Congelatore

Ripiani di vetro
Ripiani della porta
Ripiani delle bottiglie
Portauova
- Scomparti per frutta e verdura

Cassetti del congelatore
- Vaschette del ghiaccio

Nota:

Non utilizzato prodotti pulenti abrasivi come ad esempio bicarbonato di soda poiché possono danneggiare la plastica.

Pulizia del pannello comandi

Il pannello comandi del frigorifero è realizzato in materiale delicato. Per proteggere la sua superficie, non pulirlo con solventi chimici. Pulirlo"Ince con un panno asciutto o un panno morbido leggermente umido.

Pulizia della superficie esterna dell'apparecchio

Pulire la superficie esterna dell'apparecchio con un panno morbido leggermente imbevuto di acqua calda. Se non è possibile rimuovere delle macchie, applicare un detergente neutro per la pulizia di cucine, quindi rimuoverlo con un panno morbido leggermente imbevuto di acqua calda. Eliminare tutte le gocce di acqua residue con un panno asciutto.

Annotazioni sulla pulizia

Non pulire la parte interna o esterna dell'apparecchio con le seguenti sostanze:
- detergenti alcannini - Questo tipo di sostanze più provocare spaccature delle parti di plastica.
- polvere abrasiva, sapone in polvere, olio fossile, acqua calda, spazzole, acido, benzene, solventi, o soluzioni a base di alcol. Queste sostanze possono danneggiare la verniciatura della superficie e le parti di plastica.

Assicurarsi di eliminare qualiasi macchia diolio edible che può ugualmente intaccare le parti di plastica.

Istruzioni per la cura e la pulizia (continua)

AWERTENZE

Prima di sostituire la lampadina, scollegare la spina alla presa elettrica. In caso contrario potrebbero verificarsi scosse elettriche o infortuni.

Sostituzione della lampadina

① Scollegare la spina dalla presa elettrica.
② Rimuovere il coperchio della lampadina.

(Vedi figura a destra.)

③ Girare la lampadina a sinistra e rimuoverla.

Note:

• Per installare la lampada sostitutiva effettuare il procedimento opposo.
• La lampada sostitutiva deve essere da 15 W max, 230 V e deve ave l'attacco E14.

Coperchio della lampadina

AWVERTENZE

Controllo di manutenzione

• Il cavo dell'alimentazione è danneggiato?
• La spina di alimentazione si surriscalda?
• La spina di alimentazione è inserita Completely nella presa?

AVERTENZE Se il cavo dell'alimentazione è danneggiato, consultare un centro assistenza autorizzato. NON cercare di sostituirli da soli.

ATTENZIONE

Mancato utilizzato per un periodo di tempo prolongato

Se il frigorifero non deve essere utilizzato per un lungo periodo, scollegarlo alla rete elettrica e pulire la spina di alimentazione come descripto in precedenza. Lasciare quando le porte aperte per 2-3 giorni per fare in modo che l'internali si asciughi ed vegetare la formazione di muffa o di odori sgradevoli.

Non accendere e spagnere ripetutamente l'apparecchio. Durerà più a lungo se viene lasciato accesso durante il normale utilizzato.

Prima di spostare o trasportare l'apparecchio

① Rimuovere tutti gli alimenti.
② Staccare la spina di alimentazione.
③ Sollevareipiedino regolabile.
④ Tirare o far scivolare verso di sé il frigorifero.

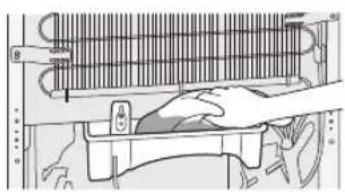

⑤ Ad esempio, utilizzato un panno per assorbire l'acqua alla vaschetta di evaporazione.

(parte inferiore sul retro del frigorifero)

Spostare e trasportare l'apparecchio

L'apparecchio delve essere trasportato da almeno due persone.

① Avvitare fermamente i piedini regolabili.
② Tenere i piedini regolabili da un lato e gli angoli del frigorifero dall'alto, come migliorato nella figura.

Nota:

Non trasportare l'apparecchio tenendolo per le porte. Trasportare sempre il frigorifero mantenendolo nella sua normale posizione verticale.

Chiudere le porte fissandole con del nastro adesivo

Domandi frequenti

Se si ha motivo di ritenere che il frigorifero non funzioni correttamente, verificare innanzitutto i punti seguenti. Se il problema persiste, scollegare la spina di alimentazione e contattare il rivenditore o un centro assistenza autorizzato.

Problemi generali

Il frigorifero emette un rumore anomalo.	Il frigorifero è stato installato su un pavimento solido e in piano? Ci sono spazi sufficienti intorno al frigorifero? Qualche oggetti vibra sul frigorifero? Si tratta del normale rumore di funzionamento quando il frigorifero si avvia o si arrasta.
Si sente un rumorerosso lo spegnimento del compressore.	Si tratta di un'operazione normale, spesso causata alla circolazione di ritorno del refrigerante al compressore.
Si sente un rumorerosso aver aperto o chiuso la porta.	Si tratta di un'operazione normale, causata alla differenza di pressione dell'aria tra l'interno e l'esterno del frigorifero.
Si sente un rumore di aria o acqua che circolarosso aver aperto il frigorifero.	Il rumore è causato alla circolazione del refrigerante nei tubi interni.
Si sente un sibilo continuo.	Il rumore si avverte quando la ventola per la circolazione dell'aria fredda è in funzione. Gli alimenti sonoccessivamente pressati o la temperature ambiente è troppo elevata? In questi casi, la ventola per la circolazione dell'aria fredda funziona ad alta velocità ed emette un rumore maggiore.
Il compressore è piuttosto rumoroso.	Gli alimenti sonoccessamente pressati o la temperature ambiente è troppo elevata? In questi casi, il compressore funziona ad alta velocità ed è normalhe che si più rumoroso.
Il compressore è in funzione da molto tempo.	Quando si collega la spina di alimentazione per la prima volta, il compressore funziona più a lungo del normale per raffreddare l'interno del frigorifero fino a raggiungere le temperature impostate. È stata impostata la modalità Super Freeze o la modalità Super Cool? Le portesono state aperte e chiuse frequentlymente? Le porte sono completenesschéuse? Gli alimenti sonoccessamente pressati o la temperature ambiente è elevata? Se il frigorifero contiene contemporaneamente molti alimenti, il compressore dovrà funzionare più a lungo.
Sull'esterno del frigorifero si forma condensa.	La formazione di condensa è normale quando l'umidità dell'ambiente è elevata. Eliminare la condensa con un panno asciutto.
L'esterno del frigorifero è caldo al fatto.	Una volta attivato, il frigorifero potrebbe restare caldo fino a quando l'interno dello scomparto non si via sufficientemente raffreddato. Il frigorifero potrebbe rianere caldoanchevemento che gli scomparti si sono raffreddati. Ciò è dovuto al funzionamento del tubo dissipatore di calorie di cui è dotato il frigorifero per evitare la formazione di condensa e non si tratta di un malfunzionamento.
I comandi del pannello comandi non funzionano.	Il frigorifero è accesso?
Suona l'allarme. • La porta del frigorifero è stata lasciata socchiusa. Chiodere le porte.

Domandi frequenti (continua)

Frigorifero e congelatore

Il frigorifero non raffredda (e il congelatore non congela).	Il frigorifero è acceso?
Il frigorifero non raffredda (e il congelatore non congela) in modo soddisfacente.	La temperature impostata è troppo alta?Il frigorifero è esposto alla luce solare diretta o si trovva vicino a un appearechio di riscaldamento?Ci sono spazi sufficienti intorno al frigorifero?Gli alimenti sonoccessivamente pressati o la temperature ambiente è elevata?Le portesono state aperte e chiuse frequently?Le portesono completamente chiuse?Il frigorifero è stato impostato in modalità Vacanza?Se all'interno del frigorifero vengono collocati alimenti caldi, la temperature aumenta temporaneamente.Durante la stagione fredda o quando la temperature ambiente è Bassa, si potrebbe avere l'impressione che il frigorifero non raffreddi.
C'è differenza tra la temperature impostata e la temperature effettiva.	Se all'interno del frigorifero vengono collocati alimenti caldi, la temperature aumenta temporaneamente.
Gli alimenti all'interno del frigorifero congelano.	La temperature impostata per il frigorifero è troppo Bassa?Gli alimenti sono staticollocati nella parte sul fondo frigorifero?La parte vicino alla partete posteriore del frigorifero è il punto in cui la temperature è più fredda. Si consiglia pertanto di non collocarvi alimenti poiché qui potrebbero congelare facilmente.
Nei cassetti porta frutta e porta verdure si forma condensa.	La zona Vitamin-Safe mantiene un elevato livello di umidità per conservare le verdure fresche.Eliminare la condensa con un panno asciutto.
L'apertura della porta del congelatore è dificoltosa.	A volte l'apertura della porta è difficoltosa subito dopo la chiusura.Talvolta, la differenza di pressione dell'aria tra l'interno e l'esterno del congelatore potrebbe renderere difficoltosa l'apertura. Attendere quello istante e riprovare ad aprire la porta.
Vi sono odori all'interno del frigoriferro.	Gli alimenti con un odore forte sono stati sigillati prima di essere collocati nel frigoriferro?Riporre gli alimenti all'interno di un contentitore signillato e conservarli.Gli odori potrebbero aderire alle superfici interne del frigoriferro. Pulire le superfici con un panno morbido imbevuto di acqua tiepida.

Specifiche tecniche

MODELLO	NR-B32SX1-XENR-B32SX1-XF	NR-B32SG1-SENR-B32SG1-SF	NR-B32SW1-WENR-B32SW1-WF
CATEGORIA Frigorifero - Congelatore
SCOMPARTI NO FROST TUTTI GLI SCOMPARTI
CLASSE CLIMATICA T	1
VOLUME TOTALE LORDO 335 L
VOLUME TOTALE NETTO 321 L
VOLUME NETTO DEL FRIGORIFERO 235 L
VOLUME NETTO DEL CONGELATORE 86 L
DIMENSIONI ESTERNE LARGHEZZA x PROFONDITÀ x ALTEZZA	600 mm x 652 mm x 1866 mm
PESO NETTO 74 kg
TENSIONE NOMINALE 220 V - 230 V
FREQUENZA NOMINALE 50 Hz
CONSUMO ENERGETICO 320 kWh/anno	2
CAPACITÀ DI CONGELAMENTO 13,5 kg/24 h
LIVELLO DI RUMOROSITA 46 dB
AUTONOMIA MASSIMA DI CONSERVAZIONE IN ASSENZA DI ENERGIA ELETTRICA	18 ore
REFRIGERANTE/CARICA R600a/58 g
AGENTE ESPANDENTE	Ciclopentano

Note:
1 Temperaturea ambiente consentita: da 16^ a 43^
12 Il consumo energetico all'anno si basa sui risultati di prove standard per 24 ore. Il consumo di energia effettivo dipende dal modo in cui l'apprecchio è utilizzato e dal posting in cui è installato.

A porte completamente aperte

Contenidos

Puerta del frigorifico

Compartmento del frigorifico

Compartmento del frigorifico
