MANUALE UTENTE KVR 4120 Koenic

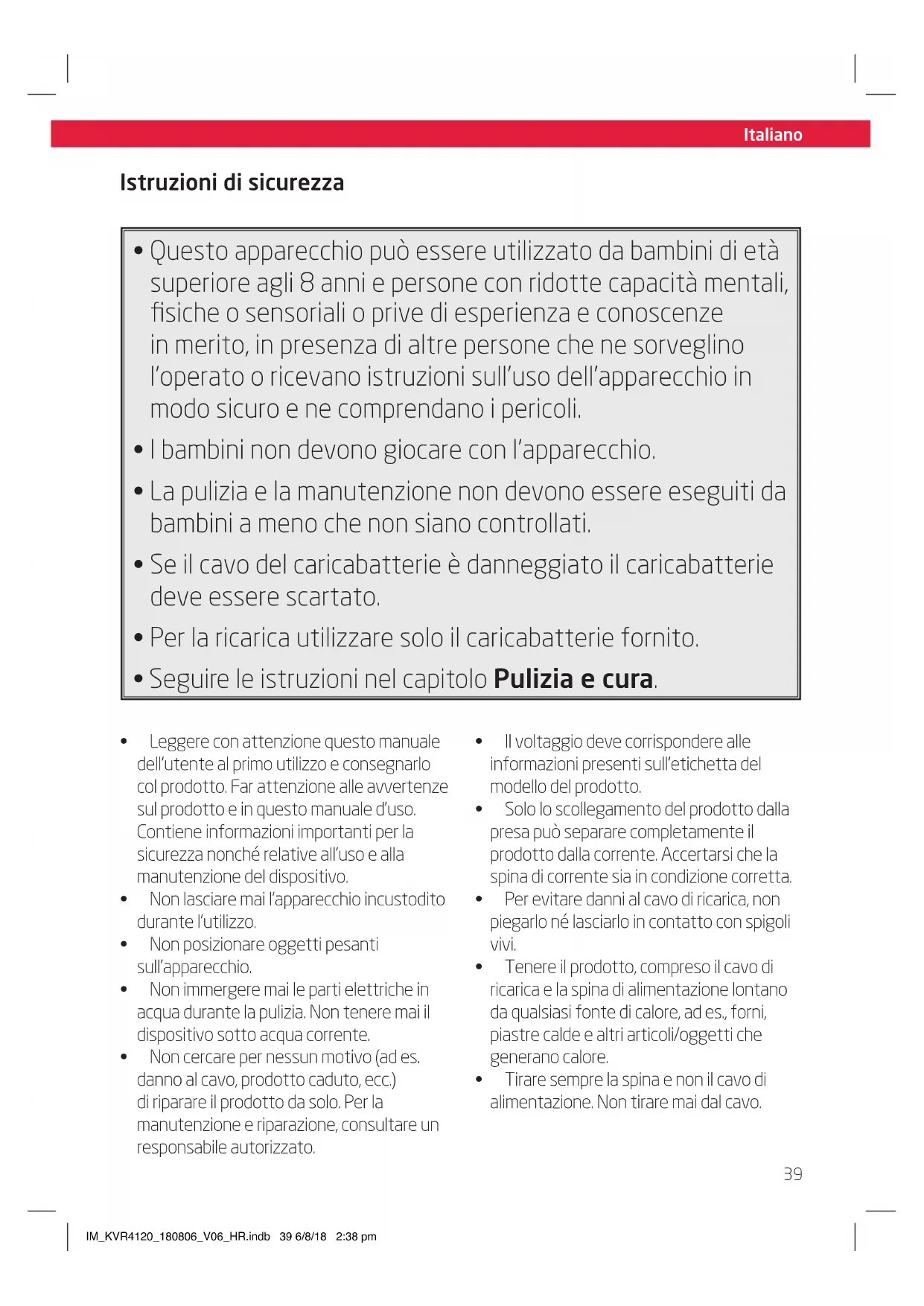

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l’operato o ricevano istruzioni sull’uso dell’apparecchio in modo sicuro e ne comprendano i pericoli.

• I bambini non devono giocare con l’apparecchio.

• La pulizia e la manutenzione non devono essere eseguiti da bambini a meno che non siano controllati.

• Se il cavo del caricabatterie è danneggiato il caricabatterie deve essere scartato.

• Per la ricarica utilizzare solo il caricabatterie fornito.

• Seguire le istruzioni nel capitolo Pulizia e cura. Istruzioni di sicurezza

• Leggere con attenzione questo manuale dell’utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d’uso. Contiene informazioni importanti per la sicurezza nonché relative all’uso e alla manutenzione del dispositivo.

• Non lasciare mai l’apparecchio incustodito durante l’utilizzo.

• Non posizionare oggetti pesanti sull’apparecchio.

• Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo sotto acqua corrente.

• Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.

• Il voltaggio deve corrispondere alle informazioni presenti sull’etichetta del modello del prodotto.

• Solo lo scollegamento del prodotto dalla presa può separare completamente il prodotto dalla corrente. Accertarsi che la spina di corrente sia in condizione corretta.

• Per evitare danni al cavo di ricarica, non piegarlo né lasciarlo in contatto con spigoli vivi.

• Tenere il prodotto, compreso il cavo di ricarica e la spina di alimentazione lontano da qualsiasi fonte di calore, ad es., forni, piastre calde e altri articoli/oggetti che generano calore.

• Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo. IM_KVR4120_180806_V06_HR.indb 39 6/8/18 2:38 pmItaliano

Istruzioni di sicurezza

• Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.

• Usare questo prodotto in ambienti chiusi e mai all’aperto.

• Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.

• Non lasciare incustodito il prodotto in funzione.

• Assicurarsi che l’unità motore ed il cavo di alimentazione non si inumidiscano.

• Utilizzate solamente accessori forniti con il dispositivo o consigliati dal produttore!

• Questo dispositivo è adatto solo per utilizzo privato.

• Spegnere sempre il prodotto scollegandolo dalla presa di rete.

• Lasciate rareddare il dispositivo a sucienza prima di riporlo.

• Non coprire il dispositivo quando è in funzione. Pericolo d’incendio!

• Non aspirare liquidi con il dispositivo. Non aspirare sigarette accese, ceneri calde, fiammiferi ecc. Pericolo d’incendio!

• Non aspirare materiale esplosivo o infiammabile o gas. Il dispositivo non deve essere utilizzato in stanze con liquidi o gas esplosivi.

• Fate molta attenzione quando pulite le scale.

• Tenete il dispositivo lontano da persone (dita, capelli, faccia) e vestiti, se questo è in funzione.

• Non tentate di pulire persone o animali con il dispositivo.

• Utilizzare solo l’adattatore di ricarica fornito per caricare il prodotto.

• Non esporre le batterie ricaricabili ad un calore eccessivo (es. sole, fuoco), e non gettarle nel fuoco. Le Batterie ricaricabili potrebbero esplodere.

• La batteria ricaricabile è incorporata in modo permanente nel prodotto e non può essere sostituita.

• Non cortocircuitare i contatti della batteria ricaricabile. Non gettare la batteria ricaricabile o il prodotto nel fuoco. Vi è il pericolo di incendio o esplosione!

• Non caricare la batteria ricaricabile lasciando il prodotto incustodito. IM_KVR4120_180806_V06_HR.indb 40 6/8/18 2:38 pm41 Italiano Contenuto 1 x Aspirapolvere 1 x batteria ricaricabile 1 x Bocchetta per pavimenti 1 x Bocchetta per fessure 1 x Bocchetta per tappezzeria 1 x Tubo 1 x Caricabatterie 1 x Staa da parete 1 x Manuale d’uso 1 x Scheda di garanzia Elenco delle parti

LED di controllo della ricarica

Pulsante di rilascio

Batteria ricaricabile

Contenitore della polvere con inserti del filtro e pulsante di rilascio

Bocchetta per tappezzeria

Bocchetta per fessure

Bocchetta per pavimento con spazzola rotante Congratulazioni! Grazie per aver acquistato un prodotto KOENIC. Leggere questo manuale con attenzione e conservarlo per futura consultazione. Uso previsto Il prodotto ha l’unico scopo di far circolare l’aria. Utilizzare il prodotto seguendo queste istruzioni. Un uso inappropriato può danneggiare il prodotto. Prima messa in funzione Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l’immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti. Ispezionare i contenuti della consegna per verificarne la completezza e l’eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita. Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura. Prima del primo utilizzo, le batterie incorporate devono essere ricaricate per almeno 4 ore. Si prega di consultare il Capitolo Ricarica delle batterie. Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l’ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni. Smaltire le batterie rispettando l’ambiente. Non mettere le batterie nei rifiuti domestici. Usare i sistemi di raccolta e restituzione locali o contattare il rivenditore presso il quale è stato acquistato il prodotto. IM_KVR4120_180806_V06_HR.indb 41 6/8/18 2:38 pm42 Italiano La spia a LED di ricarica inizia a lampeggiare in blu, indicando che la batteria è in fase di ricarica. A ricarica completata, la spia a LED diventa di colore blu fisso. Spia a LED LED Condition 1 LED acceso, lampeggiante Durante il funzionamento, quando la batteria è scarica Spia di funzionamento, 3 LED Durante la ricarica Accesi fissi, 3 LED Ricarica completata. Batteria completamente carica Fig.

Collegare la bocchetta per pavimento all’estremità inferiore del tubo di aspirazione, quindi collegare il tubo all’aspirapolvere. Bocchetta per tappezzeria e bocchetta per fessure Fig.

Entrambe le bocchette possono essere collegate direttamente all’aspirapolvere o all’estremità del tubo di aspirazione. Durante l’installazione delle bocchette, inserire sempre la relativa bocchetta fino in fondo finché non scatta in posizione. Per aspirare la polvere da mobili, materassi, cuscini, tende, ecc., utilizzare la bocchetta per tappezzeria. La spazzola può essere ritratta per poter disporre della spazzola per pilucchi. Per aspirare la polvere da superfici irregolari, giunzioni e angoli, utilizzare la bocchetta per fessure. Aspirazione Aspirazione con la scopa elettrica Fig.

Rimuovere la scopa elettrica dalla base di ricarica. Premere l’interruttore ON/OFF per accendere. Le spie di funzionamento sulla bocchetta per pavimenti si illuminano e indicano che il rullo a spazzola sta girando. Montaggio Staa da parete Fig.

Le dimensioni dei tasselli e delle viti necessarie (inclusi) possono essere ricavati dall’immagine complessiva. Durante il montaggio a parete, deve essere mantenuta la distanza tra i fori. Marcare anzitutto i fori da praticare. Nota: Prima di fissare la staa a parete, accertarsi che sia presente una presa di rete per il caricabatterie. Avvertenza! Assicurarsi che nella parete non siano presenti condutture elettriche, fili o tubazioni prima di praticare i fori per la staa. La presenza di cavi in tensione può costituire un grave pericolo, anche fatale! Fig.

Selezionare l’altezza minima della staa da parete in modo tale che la bocchetta per pavimento sia sospesa liberamente. Fig.

Possono essere appese alla staa da parete anche le bocchette per fessure e per tappezzeria. Ricarica delle batterie Fig.

Facendola scorrere, installare la batteria nel dispositivo. Accertarsi che sia bloccata in posizione. Il blocco è segnalato da uno “scatto”. Fig.

Collegare il caricabatterie alla presa di rete. Inserire la spina di ricarica nella presa di ricarica. IM_KVR4120_180806_V06_HR.indb 42 6/8/18 2:38 pm43 Italiano Fig.

Per una migliore pulizia, sganciare il contenitore della polvere e rimuoverlo. Rimuovere l’elemento del filtro e il filtro. Svuotare la polvere dal contenitore e lavare i filtri sotto l’acqua corrente. Anche l’elemento del filtro e il contenitore della polvere possono essere risciacquati con acqua, ma devono essere completamente asciugati in seguito. Quando si puliscono gli elementi con acqua, accertarsi che siano completamente asciutti prima di riassemblarli. Riassemblare tutti i componenti precedentemente rimossi. Il riassemblaggio deve essere eettuato in ordine inverso. Durante l’assemblaggio, accertarsi che non sia stata persa o schiacciata alcuna guarnizione e che nessuna parte sia incastrata. Fig.

Pulire regolarmente il filtro di carta laterale di scarico dell’aria (filtro Hepa). Ruotare il tappo e rimuovere il filtro di carta. Pulire scrupolosamente il filtro di carta. Evitare assolutamente di bagnare il filtro di carta. Il riassemblaggio deve essere eettuato in ordine inverso. Pulire la bocchetta per pavimenti Fig.

La bocchetta per pavimenti deve essere pulita ad intervalli regolari. Per pulirla, rilasciare la bocchetta per pavimenti dalla scopa elettrica. Spingere la molletta per rimuovere il gancio. Estrarre il rullo a spazzola dalla bocchetta. Eliminare fili e capelli arrotolati attorno al rullo aiutandosi con delle forbici. Nota: Se le ruote sono bloccate con fili e capelli, utilizzare un cacciavite a taglio per rimuoverli facendo attenzione. Rimontare tutti i componenti rimossi in precedenza. Il montaggio viene fatto seguendo l‘ordine inverso. Avvertenza! Quando l’aspirapolvere viene lasciato in posizione verticale, deve essere spento, perché se la spazzola gira mentre il prodotto è in posizione verticale, potrebbe danneggiare la superficie del pavimento. Al termine delle pulizie, premere il pulsante on/ o per spegnere il prodotto. Pulizia e cura Attenzione!

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graare la superficie.

• Non immergere le parti elettriche del prodotto in acqua durante la pulizia o funzionamento. Non tenere mai il prodotto sotto acqua corrente. Svuotare il contenitore della polvere e pulire i filtri Nota: Il contenitore della polvere deve essere svuotato ogni volta al termine dell’uso dell’aspirapolvere. Fig.

Per svuotare il contenitore della polvere, premere il pulsante di rilascio alla base del contenitore anché il co- perchio di quest’ultimo si apra facendo cadere la polvere. Tenere il contenitore della polvere sopra la pattumiera. Se il filtro e il contenitore della polvere sono sucientemente puliti, chiudere nuovamente il coperchio finché non scatta in posizione. L’aspirapolvere è pronto per l’uso. IM_KVR4120_180806_V06_HR.indb 43 6/8/18 2:38 pm44 Italiano Dati tecnici Aspirapolvere ricaricabile Tensione nominale : 21,6 V Potenza di aspirazione : Max. 120 W Tempo di caricamento della batteria : 3,5 ore. Capacità del contenitore: 0,3 L Adattatore di alimentazione Modello : MC2508A-V Ingresso nominale : 100 - 240 V ~ 50-60 Hz 0,8 A Uscita nominale : 25-29V 800 mA Classe di protezione : II Nota:

• Le bocchette per pavimenti sono soggette a una certa usura in base al tipo di pavimento da pulire (ad. es. grezzo, mattonelle rustiche). Per questo motivo, è necessario controllare la parte sottostante ad intervalli regolari.

• Se la parte inferiore della bocchetta per pavimenti è usurata, può presentare bordi taglienti che possono danneggiare pavimenti duri come parquet o linoleum. Imtron non si assume nessuna responsabilità per i danni causati da bocchette per pavimenti usurate. Risoluzione dei problemi Se ci sono problemi durante il funzionamento, fare riferimento alla seguente tabella. Se i problemi non possono essere risolti come indicato sotto Soluzione, si prega di contattare il produttore. Problema Possibili cause Soluzione Il prodotto non funziona

• Alimentazione interrotta

• Controllare l’alimentazione

• Ricaricare le batterie Il prodotto non aspira la polvere o perde potenza di aspirazione

• I filtri sono bloccati dalla sporcizia

• Il contenitore della polvere è pieno e il livello MAX è stato superato

• Pulire e lavare i filtri

• Svuotare il contenitore della polvere

• Rimuovere il blocco dal tubo La spazzola a rullo non funziona

• La spazzola è bloccata con fili e capelli

• Tagliare e rimuovere i fili e i capelli dalla spazzola La bocchetta per i pavimenti è dicile da manovrare o si blocca

• Le ruote sono bloccate da fili e capelli

• Rimuoverli facendo attenzione utilizzando un cacciavite a taglio. IM_KVR4120_180806_V06_HR.indb 44 6/8/18 2:38 pmNederlands
