MANUALE UTENTE CIH8I4CF CANDY

MANUALE DI ISTRUZIONI 2

AZIONAMENTO DEL PIANO COTTURA CON I PULSANTI A SFIORAMENTO 19

Gestione della potenza 26

PULIZIA E MANUTENZIONE 28

COME PROCEDURE IN CASO DI PROBLEMI 30

VISUALIZAZIONE ESPEZIONE DEI GUASTI 31

ELENCO DEGLI ACCESSORI 32

INSTALLAZIONE DEL PRODOTTO 33

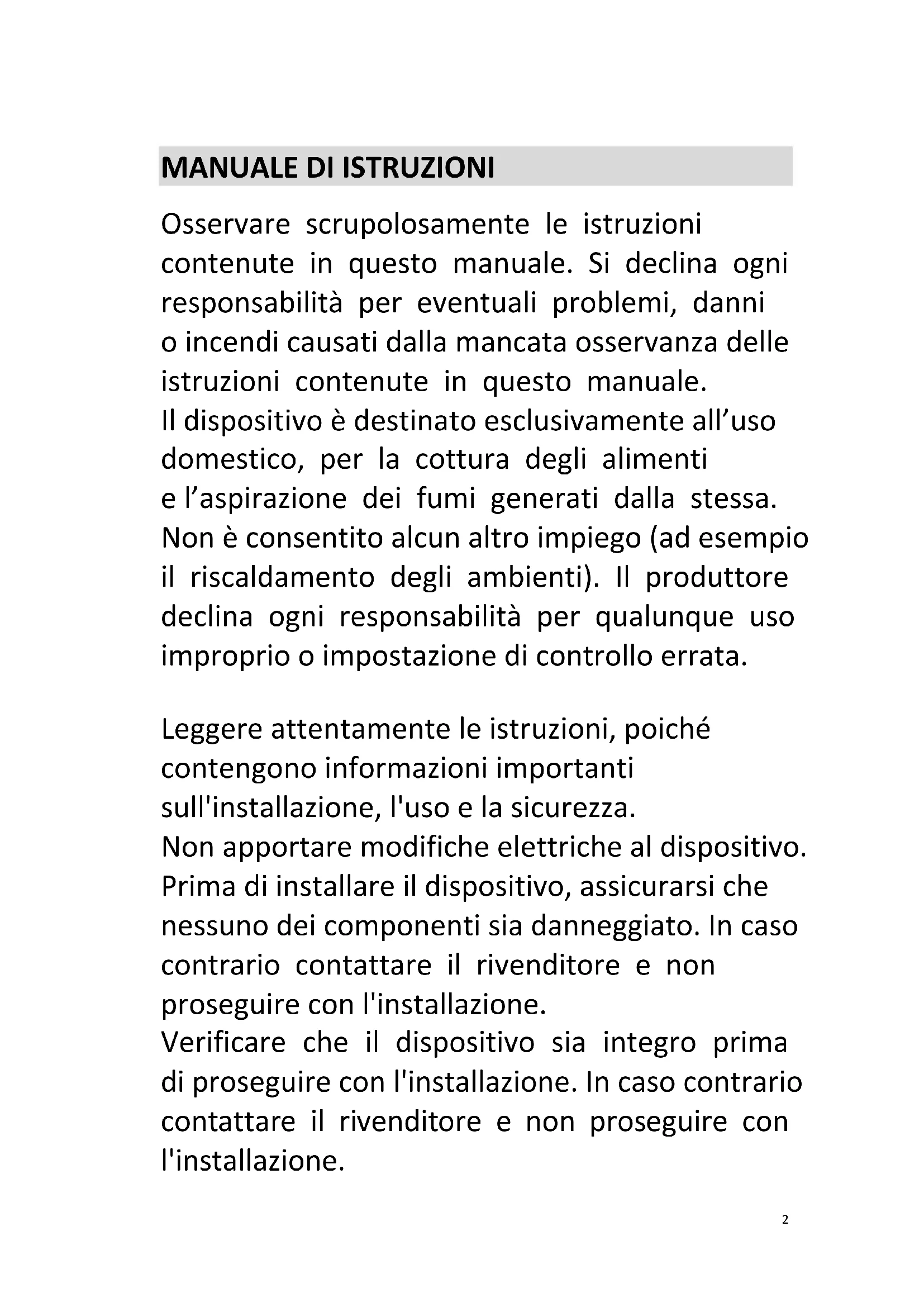

MANUALE DI ISTRUZIONI

Osservare scrupolosamente le istruzioni contenute in quello manuale. Si declina agli responsabilità per eventuali problemi, danni o incendi causati alla mancata osservanza delle istruzioni contenute in quello manuale.

Il disposativo è destinato esclusivamente all'uso domestico, per la cottura degli alimenti e l'aspirazione dei fumi generati alla stessa.

Non è consentito alcun altro impiego (ad esempio il riscaldamento degli ambienti). Il produttore declina agli responsabilità per qualunjue uso impropriazio o impostazione di controllo errata.

Leggere attendamente le istruzioni, poiché contengono informazioni importanti sull'infallazione, l'uso e la sicurezza.

Non apportare modifiche elettriche al dispositivo. Prima di installare il dispositivo, assicurarsi che nessuno dei componenti sia danneggiato. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Verificare che il dispositivo sia integro prima di proseguire con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

1. Avvertenze

Nota Prestare la massima attenzione alle seguenti istruzioni:

• Scollegare il dispositivo dall'alimentazione elettrica prima di effettuare qualunque attività di installmente.
• L'installazione o la manutenzione devono essere eseguite da un technique qualificato, nel rispetto delle istruzioni del produttore e delle norme di sicurezza locali.

Salvo diversa indicazione esplicitita nel manuale d'uso, non riparare o sostituire alcun componente del disposativo.

• Per legge, l'elettrodomestico delve essere collegato a terra.
• La lunghezza del cavo di alimentazione devese sere sufficiente per consentire il collegamento del dispositivo integrato nell'unità alla rete elettrica.
• Affinché l'installazione sia conforme alle norme di sicurezza in vigore è richiesto un interruptatore automatico onnipolare omologato che garantisce la completeness disconnectione alla rete in categoria di sovratensione III, nel rispetto delle norme di INSTALLazione.

• Nonutilizzarepresemultipleoprolunghe.

• Una volta completata l'installazione, i componenti elettrici non devono più essere accessibili da parte dell'utente.

• Il disposativo e i loro componenti accessibili divertano molto caldi durante l'uso. Prestare attentione a non toccare gli elementi riscaldanti.
• Assicurarsi che i bambini non giochino con il dispositivo; tenere lontani i bambini e sorvegliarli, in quanto i componenti accessibili possono divertare molto caldi durante l'uso.
• Per i portatori di pacemaker e impianti attivi è importante verificare, prima di utilizzato il piano cottura a induzione, che il loro pacemaker sia compatibile con il disposativo.
• Non toccare gli elementi riscaldanti del dispositivo durante e dopo l'uso.
• Evitare il contatto con indumenti o qualunque altri materiale infiammabile fino a quando tutti i componenti del piano cottura non si sono raffreddati in misura sufficiente; rischio di incendio.
• Non collocare alcun materiale inflammabile sul o vicino al disposativo.

• I grassi e gli oli surriscaldati prendono lavoramente fuoco. Supervisionare la cottura degli alimenti grassi od oleosi.

• Se la superficie è incrinata, spegnere immediatamente il disposativo per evitare il rischio di scosse elettriche.

• Il disposativo non è destinato all'uso con un timer esterno o un sistema separato di controllo da remoto.

• La cottura sul dispositivo alla sorveglianza con olio o grasso cui è sere pericolosa e causare un incendio.

• Il processo di cottura deve avvenire nelle supervisione. I processi di cottura brevi devono essere oggetto di monitoraggio continuo.

• Non tentare MAI di spegnere gli incendi utilizzato acqua. Spagnere"Invece il dispositivo e soffocare le fiamme, ad esempio con un coperchio o una coperta antincendio. Pericolo di incendio: non appoggiare oggetti sulle superfici di cottura.

• Non utilizzato pulitori a vapore; rischio di scossa elettrica.

• Non appoggiare sul disposativo oggetti metallici come coltelli, forchette, cucchia o coperchi, poiché possono surriscaldarsi.

• Prima di collegare il dispositivo alla rete elettrica, verificare la targhetto dei dati (sul lato inferiore del dispositivo) per accertarsi chetensione e potenza corrispondano a quella della

rete e che la presa di corrente sia adatta. In caso di dubbi, consultare un elettricista qualificato.

Important

• Dopo l'uso, spegnere il piano cottura tramite l'interruttore e non fare affidavitamento sul rilevatore di pentole.
• Evitare che i liquidi in ebollizione trabocchino; ridurre quindi il calore quando si fanno bollire o si riscaldano i liquidi.
• Non lasciare attivi gli elementi riscaldanti con pentole e padelle vuote o alla pentole.
• Al termine della cottura spegnere la relativa piastra scaldante.
• Non utilizzato mai fogli di alluminio per cucinare e non posizionare mai sul piano cottura prodotti avvolti in alluminio. In caso contrario l'alluminio fonde, danneggiando in modo irreparabile il disposativo.
• Non riscaldare mai lattine o barattoli contenti alimenti alla vcerli prima aperti, poiché possono esplodere.
• Questa avventenza valeanche per tutte le altre tipologiedi piani cottura.
• Non utilizzato livelli di potenza elevati, come la funzione booster, per riscaldare alcuni liquidi, come gli oli per frittura. Il calore eccessivo può

essere pericoloso. In questi casi si consiglia l'uso di un livello di potenza inferiore.

• I contentitori devono essere posizionati direttamente sul piano cottura e al centro.

Non è in alcun caso consentito interporre altri oggetti fra le pentole e il piano cottura.

• Se la temperatura diventa elevata, il dispositorio riduce automaticamente il livello di potenza delle zone di cottura.

• Prima di effettuare qualunque intervento di pulizia o manutenzione, scollegare il dispositivo alla rete elettrica estraendo la spina o spegnendo l'interrottore generale. Indossare quanti di protezione per tutte le attività di installatione e manutenzione. Il dispositivo cui essere utilizzato da bambini di età superiore a quello anni e da persona con ridotte capacità fisiche, sensoriali o mentali, oppure privè di esperienza o delle conoscenze necessarie, perché sotto supervisione o dopo aver ricevuto istruzioni su come utilizzato il dispositivo in condizioni di sicurezza e comprehendone i pericoli. Sorvegliare i bambini, per garantire che non giochino con il dispositivo. La pulizia e la manutenzione non devono mai essere effettuate da bambini, a meno che non siano adeguatamente sorvegliati.

Quando si utilizes il dispositivo contemporaneamente ad altri dispositivi alimentati a gas o con altri combustibili, il locale deve essere adeguatamente ventilato. Pulire sia l'interno, sua l'esterno del dispositivo con regolarità (ALMENO UNA VOLTA AL MESE), osservando rigorosamente le istruzioni di manutenzione. La mancata osservanza delle regole per la pulizia del dispositivo e per la sostituzione e la pulizia del过滤o cui comportare un pericolo di incendio. Non effettuare mai cotture flambè degli alimenti. L'uso di una fiamma libera cui danno neggiare i filtrie e causare un pericolo di incendio; evitarlo pertanto in anni circostanza. Quando si effettuano fritture, prestare particolare attenzione a evitare che l'olio si surriscaldi e prenda fuoco.

NOTA

• Quando il piano cottura è acceso, i loro componenti accessibili possono divertare molto caldi.

• Nota Non collegare il dispositivo alla rete elettrica fino a quando l'installazione non è stata completata. Per quanto riguarda le misure tecniche e di sicurezza da adottare per l'aspirazione dei fumi, seguire rigorosamente le normative previste dalle autorità locali.

• L'aria aspirata non deve essere convogliata nei condotti utilizzati per l'estrazione dei fumi generati da dispositivi di combustione a gas o di altri tipo. Non utilizzato mai il disposativo quando la griglia non è installata correttamente! Per l'infallazione, utilizzato esclusivamente le viti di fissaggio fornite con il disposativo oppure, in mancanza di queste ultime,-acquistare il tipo corretto di viti.

• Quando il dispositivo viene utilizzato insieme ad altri dispositivi alimentati con energia non elettrica, la pressione negativa dell'ambiente non deve essere superiore a 4 Pa (4 x 10 5 bar). Conservare quello manuale per poterlo consultare in futuro in qualunque momento. In caso di vendita, trasferimento o spostamento, il manuale deve rimanere con il dispositivo.

Sul dispositivo è presente il symbolo di conformità alla direttiva europea 2012/19/CE - UK SI 2013 N. 3113 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Assicurandosi che questo dispositivo venga smaltito correttamente, l'utente contribuisce a prevenir i potenziali impatti negativi sull'ambiente e sulla salute umana.

Il significato presente sul dispositivo o nella documentazione fornita indica che il dispositivo stesso non deve essere trattato come rifiuto domestico, ma conferito in un centro di raccolta dei rifiuti idoneo per il riciclaggio delle apparecchiature elettriche ed elettroniche.

Smaltire il disposativo in modo conforme alle normative in vigore localmente per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio di quello disposativo, rivolgersi alle autorità locali, al servizio di raccolta dei rifiuti domestici o al punto vendita presso il quale il disposivo è stato acquistato. Dispositivo progettato, collaudato e sviluppato in conformità alle normative in materia di:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31 ed EN/IEC 62233.

• Prestazioni: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN50564; IEC 62301 ed EN 60350-2;

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3 ed EN/IEC 61000-3-12. Raccomandazioni per un uso corretto al fine di ridurre l'impatto sull'ambiente: Quando si inizia a cucinare, accendere l'apparecchio alla velocità minima; lasciarlo inoltre accesso per quale minuto una volta terminata la cottura. Aumentare la velocità esclusivamente in caso di presenza di grande quantità di fumi e vapore, utilizzando la funzione Booster solo in casi estremi. Per Maintainere efficente il sistema di riduzione degli odori, sostituire i filtri a carbone secondo necessità. Per garantire l'elevata prestazione delhetto antigrasso, pulirlo quando necessario. Per migliorare l'efficienza e ridurre al minimo il rumore, utilizzato condotti del diametro massimoindicato in questo manuale.

2. Uso

Uso del piano cottura

Ilsystemadi cottura a induzione sfrutta il principio fisico dell'induzione magnetica pertrasferire direttamente l'energia dal generatore alle pentole.

Vantaggi:

Rispetto ai piani cottura elettrici, il piano cottura a induzione è:

• Più sicuro: minore temperatura della superficie in veto.
• Più veloce: tempi più brevi di riscaldamento degli alimenti.
• Più preciso: il piano cottura reagisce immediamente ai comandi.
• Più efficiente: viene convertito in calore il 90% dell'energia assorbita. Una volta rimossa la pentola dal piano cottura, la trasmissione del calore viene inoltre interrotta immediatamente, evitando dispersioni di calore superflue.

2.1 Recipients per cucinare

Usare unicamente pentole con il symbolo

perevitaregraffi,nonutilizzare:

• recipienti con fondo non perfettamente piatto.

• recipient in metallo con fondo smaltato.

• recipienti con base ruvida, per evitare di graffiare la superficie del piano cottura.
• non appoggiare pentole e padelle calde sulla superficie del pannello di controllo.

2.1.1 Recipienti preesistenti

La cottura a induzione genera calore utilizzando il magnetismo.

I recipienti devono pertanto essere realizzati in un materiale magnetico, come il ferro.

Per determinare se una pentola è adatta, provarne il materiale con un magnete. Se non reagisce a un magnete, una pentola non è adatta alla cottura a induzione.

2.1.2 Diametri consigliati del fondo delle pentole

IMPORTANTE: Se le dimensioni delle pentole sono errate, le zone di cottura non si attivano.

Per informazioni dettagiate sul diametro minimo della pentola da utilizzare su ciascuna zona, videere la parte illustrata di quello manuale.

2.2 Risparnio energetico

Consiglio per risultati ottimali:

• Usare pentole e padelle con diametro del fondo pari a quello della zona di cottura.
• Utilizzare unicamente pentole e padelle con fondo piatto.
• Durante la cottura, lasciare il coperchio sulla pentola agli qualvoltacision sa possibile.

• Cuocere verdure, patate e cosi via con una quantità minima di acqua, per ridurre i tempi di cottura.

• Usare una pentola a pressione, poiché riduce ulteriormente il consumo energetico e i tempi di cottura.

• Centrare la pentola all'interno della zona di cottura indicata sul piano cottura.

SCELTA DELLE PENTOLE GIUSTE

Pentole per piani cottura a induzione

Le pentole per le zone di cottura a induzione devono essere di metallo e ave proprietà magnetiche. La base deve essere sufficientemente grande.

Utilizzare esclusivamente pentole con una base adatta all'induzione.

Ecco come stabilire l'idoneitia di una pentola:

Pentole adatte	Pentole non adatte
Pentole in acciaio smaltato con base spessa	Pentole in rame, acciaio inox, alluminio, vetro da forno, legno, ceramica e terracotta
Pentole in ghisa con base smaltata
Pentole in acciaio inossidabile multistrato, acciaio ferritico antiruggine o alluminio con base speciale

Effettuare la prova del magnete descritta di seguito o accertarsi che la pentola rechi il symbolo di idoneità alla cottura con corrente ad induzione.

Non utilizzato mai pentole la cui base è deformata. Una base concava o convessa più interferire con il funzionamento della protezione dal surriscaldamento, facendo s che l'apparecchio diventi troppo caldo. Ciò può causare la rottura del piano in vetro e la fusione della base della pentola. Sono escludi nella garanzia i danni derivanti dall'uso di pentole non idonee o alla bollitura a secco.

Se il fondo della pentola è solo parzialmente ferromagnetico, si riscalda solo la zona ferromagnetica. Ciò può fare si che il calore non si distribuisca in modo uniforme. É possibile che la zona non ferromagnetica non si riscaldi fino a una temperatura sufficiente per la cottura.

La zona ferromagnetica si riduce inoltre anche se il materiale della base della pentola contiene ad esempio alluminio. Ciò può significare che la pentola non si scalda a sufficientza o non viene neppure rilevata.

Il/i materiale/i con cui è realizzata la base della pentola può influire sul risultato della cottura. L'uso di pentole e padelle realizzate con materiali che distribuiscono uniformamente il calore al loro interno, come quella in acciaio inossidabile con base a tre strati, consente di risparmiare tempo ed energia. Utilizzato pentole con un base piatta; se la base della pentola non è piana, l'apporto di calore può essere compromesso.

Test della calamita:

Spostare un magnete verso la base delle pentole. Se il magnete viene attratto, è possible utilizzare le pentole sul piano cottura a induzione.

Nota:

Quando si usano pentole adatte per la cottura a induzione realizzate da alcuni produttori, possono verificarsi rumori imputabili alla struttura di tali pentole. Prestare attenzione quando si utilizzato pentole per la cottura a fuoco lento, perché l'acqua in ebollizione può asciugarsirawn che nessuno se ne accorga, causando danni alla pentola e al piano cottura per i quali si declina agli responsabilità.

Dimensione delle pentole

Per ottenere un buon risultato di cottura, la zona ferromagnetica presente nella base della pentola deve corrispondere alle dimensioni e della piastra scaldante. Se una piastra scaldante non rileva una pentola, provare a posizionare quest'ultima su un'altra piastra scaldante di diametro inferiore.

Zona di cottura	Diametro minimo della padella
Ø 160 mm	Ø 120 mm
Ø 180 mm	Ø 140 mm

Uso della ventola di aspirazione

È possibile utilizzato in due modi ilsystema della ventola di aspirazione: come versione con scarico esterno o come versione con filtrazione e ricircolo interno. La versione con scarico esterno invia all'esterno fumo, vapore e odori di cucina, nelle la versione con ricircolo e filtrazione interna filtrà tali elementi e reimmette nel locale l'aria pulita.

Versione con scarico

L'espulsione dei fumi verso l'esterno avviene tramite una series di tubi (venduti separamente) collegati al tubo di collegamento in dotazione. Il diametro dei tubi di scarico o dell'adattatore deve corrispondere a quello del tubo di collegamento da 222 × 89 mm in dotazione.

Per ulteriori informazioni sull'uso della versione con scarico,fare riferimento alla pagina pertinente nella sezione illustrata del manuale. Quando si collega il prodotto a tubi e fori di scarico a parete, accertarsi che il diametro corrisponda all'uscita dell'aria (flangia di collegamento). L'uso di tubi e fori di diametro inferiore cui ridurre l'efficienza dell'aspiratore ed augmentare i livelli di rumore. Per ottenere i migliorari risultati,mantere il condotto il più corto possibile, con un numero minimo di curve (angolo massimo: 90^ ) ed evitare variazioni improvvisé del diametro del condotto.

• Mantenere il condotto il più corto possibile.
• Utilizzare condotti con il minor numero possibile di curve (angolo massimo: 90^ ).
• Evitare variazioni drastiche del diametro dei condotti.

Versione con filtrazione

La versione con ricircolo e filtrazione interni serve a filtrare i fumi di cottura e reimmettere nella cucina aria pulita. Invece di evacuarla all'esterno, quelloystema fa ricircolare l'aria all'interno dopo averla fattassavareattraversoifiltri.Eso è utile quando I'evacuazione all'esterno non è possibile. Filtr specializzati, come i filtri a carbone attivo (inclusi nell'accessorio), intrappolano efficacemente grasso e odori. Per ottenere prestazioni ottimali è necessaria una manutenzione regolare,inclusa la sostituzione del filtrto. Questo metododi aiuta amantenere pulita l'aria interna ed è efficiente dal punto di vista energetico, ma non rimuove completamente le sostenze inquinanti dalle abitazioni.Per i requisiti relativi alla modalità e alle dimensioni di installmentè è possibile fare riferimento al manuale d'uso.

3. Installazione

• Sia l'installazione elettrica, sia quella meccanica devono essere eseguite da professionisti qualificati. Questo elettrodomestico è progettato per essere installato su un piano di lavoro con uno spessore compreso tra 2 e 6 cm per un'installazione su piano, o tra 2,5 e 6 cm per un'installazione a filo. quando si installa il piano cottura, mantenere una distance minima di 5 cm sul lato anteriore, 4 cm sui bianchi e 50 cm dai pensili sospesi.

Nota: Le distantze consigliate sono fornite unicamente a titolo esemplificativo.

Nel progettare la cucina, attenersi alle linee guida fornite dal suo produttore.

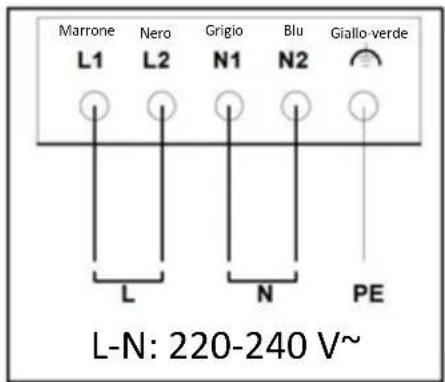

3.1 Collegamento alla rete elettrica

Per collegare il piano cottura alla rete elettrica procedere come segue

• Estrarre il piano cottura dal suo imballaggio e collocarlo su una superficie piana.
• Collegare al piano cottura il cavo di alimentazione.
• Collegare l'altra estremità del cavo di alimentazione alla rete elettrica.

• Assicurarsi che il collegamento elettrico sia sicuro e soddisfi le normative elettriche locali.

• Scollegare il dispositivo alla rete elettrica.

• L'installazione deve essere effettuata da personale professionalmente qualificato e che conosca le norme vigenti in materia di installmente e

• sicurezza.

• Il produttore declina ogni responsabilità nei confronti di persone, animali o beni materiali qualora non vengano seguite le linee guida fornite in quello capitolo.

• La lunghezza del cavo di alimentazione deve essere sufficiente per consentire la rimozione del piano cottura dal piano di lavoro.
• Assicurarsi che il collegamento elettrico sia sicuro e soddisfi le normative elettriche locali.
  Nonutilizzareprolunghe.
• Il cavo della terra dell'alimentazione deve essere più lungo di 2 cm rispettoagli和其他cavi.
• Se l'elettrodomestico è privo del cavo di alimentazione, per potenze fino a 7200 W utilizzarne uno con conduttori del diametro minimo di 2,5 mm2; per potenze superiori il diametro deve essere pari a 4 mm2.
• La temperatura non deve raggiungere in alcun punto del cavo un valore superiore di 50^ rispetto alla temperatura ambiente.
  L'elettrodomestico è destinato al collegamento permanente alla rete elettrica.
• Nota Prima di ricollegare il circuito alla rete elettrica accertarsi che funzioni correttamente; verificare sempre che il cavo di alimentazione sia installato in modo appropriato.
• Nota Il cavo di interconnessione deve essere sostituito dal servizio di assistenza tecnica autorizzato o da una persona con qualifica simile.

Note: il prodotto è dotato di una funzione di limitazione della potenza che consente di impostare un limite massimo della potenza. Il limite deve essere impostato al momento del collegamento del prodotto alla rete elettrica o quando la rete elettrica stessa viene ricollegata (entro i 2 minuti successivi).

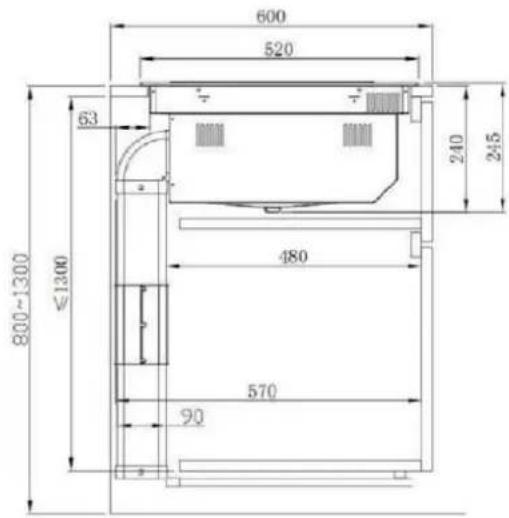

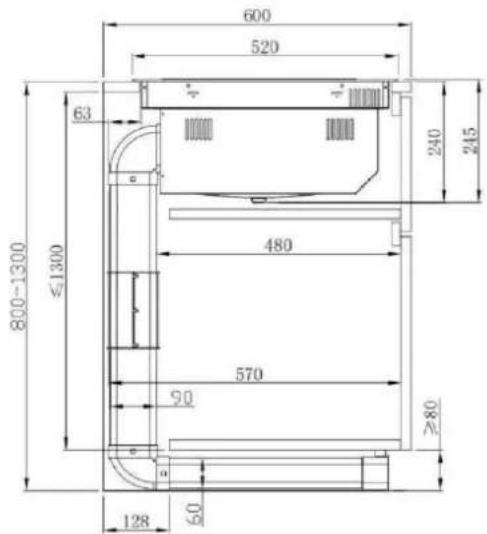

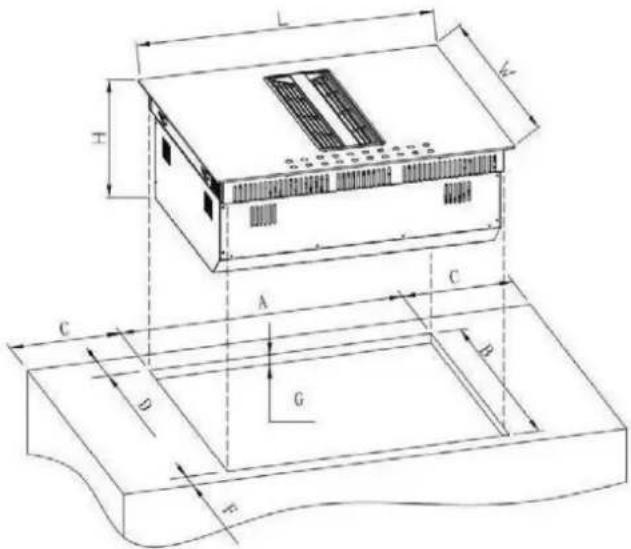

3.2 Montaggio

Prima di iniziare l'installazione:

• Dopo aver disimballato il prodotto, verificare che non abbia subito danni durante il trasporto; in caso di problemi, rivolgersi al rivenditore o al servizio di assistenza clienti prima di installerarlo.

• Verificare che il prodotto abbia le dimensioni giuste per il punto di installatione.

• Verificare la presenza di accessori (ad esempio sacchetti contententi viti, certificati di garanzia eosi via) all'interno dell'imballaggio (dove sono stati introdotti per ragioni di trasporto). Se presenti, rimuoverli e conservarli in un luogo sicuro.
• Verificare inoltre che vicino al punto di installatione sia presente una presa di corrente.

Preparazione del mobile per l'installazione:

• Il prodotto non può essere installato sopra apparecchi di raffreddamento, lavastoviglie, stufe, fornì, lavatrici e asciugatrici.
• Prima di inseire il piano cottura nel mobile, praticarvi delle sfinestrature e rimuovere con cura eventuali trucoli o segatura.
• per ottimizzare l'installazione del filtr, è consigliabile praticare un'asola nella zoccolo per inseire una griglia (disponibile in commercio) IMPORTANTE: utilizzato un adesivo sigillante monocomponente (S), che resista a temperature sono a 250^ ; prima

dell'installazione, pulire accuramente le superfici da incollare ed eliminare qualunque sostanza che possa promettere l'adesione (ad esempio distaccanti, conservanti, grassi, olio, polvere, traccce di vecchi adesivi eosi via); I'adesivo devese essere distribuito uniformmente su tutto il perimetro esterno del telaio; dopo I'incollaggio lasciare asciugare l'adesivo per circa 24 ore.

Attenzione! Se viti e fissaggi non vengono installati come indicato in queste istruzioni, possono crearsi pericoli elettrici.

Note: per garantire l'installazione corretta del prodotto, si consiglia di nastrare i tubi utilizzando un adesivo con le seguenti caratteristiche:

• pellicola elastica morbida in PVC con adesivo a base acrilica.
  -conformità alle normative DIN EN 60454.
• ritardante di fiamma.
• effeliente resistenza all'usura.
• resistenza alle fluttuazioni della temperatura.
• possibilità di utilizzo aasse temperature.

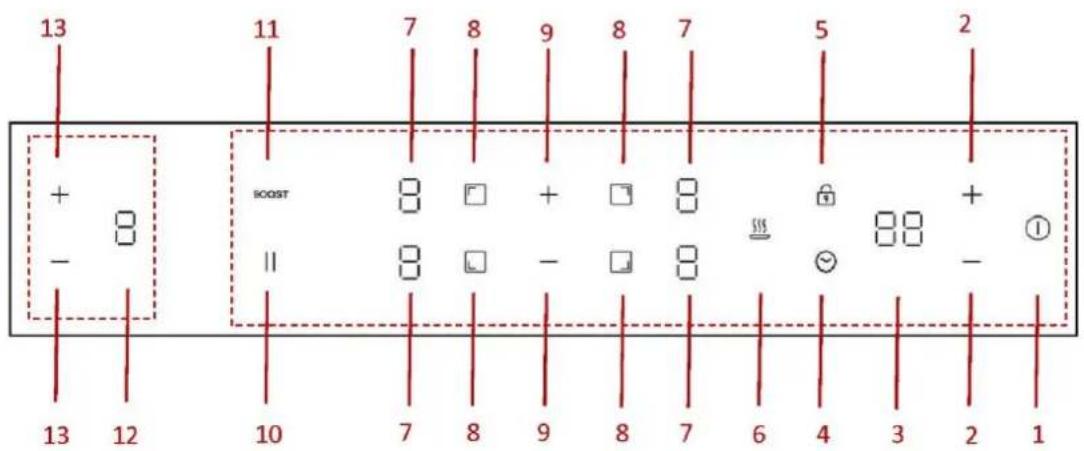

AZIONAMENTO DEL PIANO COTTURA CON I PULSANTI A SFIORAMENTO

1 ON/OFF
3 Display del timer
5 Blocco bambini
7 Visualizzazione del livello di potenza del PIANO COTTURA
11 Selezione del livello di potenza del PIANO COTTURA
12 Boost
13 Selezione del livello di potenza della Cappa

2 Impostazione del timer
4 Sezione del timer
6 Funzione di mantenimento in caldo
8 Selezione della zona di cottura
9 Pausa
10 Visualizzazione del livello di potenza della Cappa

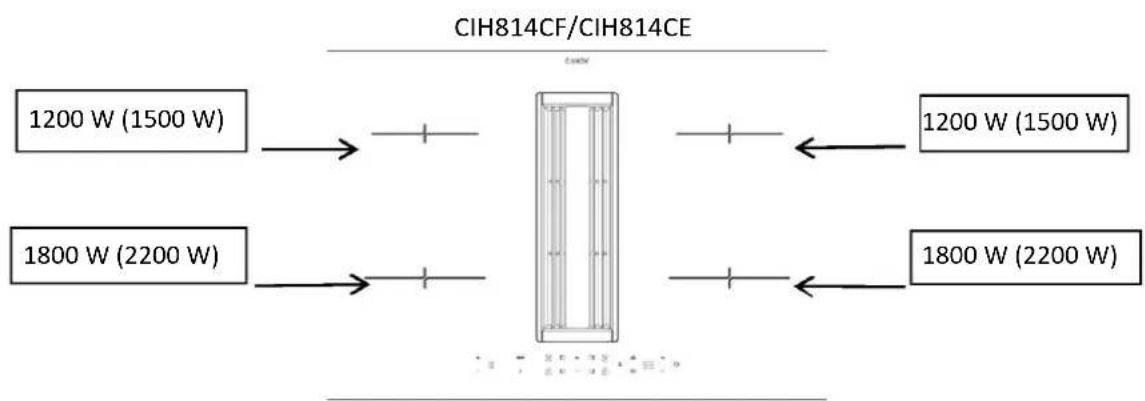

SPECIFICA DEL PRODOTTO

Uso della cappa

1. MODALITA STANDBY:

Dopo l'accensione, il cicalino emette un segnale acustico, tutti i display molto "0" e la cappa entra nella modalità standby.

Se non viene eseguita alcuna operazione entro 30 secondi, tutti i display si spengono completamente e la cappa si spegne automaticamente. É possible riattivare la cappa in qualunque momento toccando un qualsiasi pannello di controllo.

2. IMPOSTAZIONE DEL LIVELLO DI POTENZA:

La cappa offre quattro livelli di potenza (da 1 a 4), consentendoagli utenti di regolare la forza di aspirazione in base alle loro esigenze.

Per attivare la cappa, tenere premuto per 1 secondo il tasto di selezione della potenza.

Per impostazione predefinita, la cappa si avvia al livello 1. è possibile selezionare il livello di potenza premendo i tasti

3. MODALITA BOOST:

La modalità Boost, attivata selezionando il livello massimo di potenza ("P"), fornisce un'aspirazione più intensa per eliminare rapidamente i fumi di cottura. Tale modalità ha una durata di soli 10 minuti per evitare un consumo energetico excessivo, ed è progettata per rimuovere in modo efficente odori e grasso di cottura durante le sessioni di cottura gravose.

Tenendo premuto per un secondo il tasto -dopo l'impostazione del livello di potenza, la cappa passa direttamente alla MODALITA BOOST (P). Tenere presente che la MODALITA BOOST può rimanere attiva soltanto per 10 minuti, dopodiché la cappa passa automaticamente al livello 4.

a) MODALITA DI SPEGNIMENTO RITARATO:

Una volta terminato l'uso del piano cottura, la cappa continua ad aspirare i fumi oleosi residui.

Essa continua a funzionare per un massimo di 5 minuti per garantire una ventilazione completa anche\ dopo che la cottura è terminata. Dopo 5 minuti la cappa si spegne automaticamente.

Cio aiuta a mantenere in cucina un ambiente pulito e privo di odori rimuovendo gli odori di cottura e le particelle di grasso persistenti.

Per disattivare la cappa, premere il tasto — (P→4→3→2→1→d→spegnimento). É inoltre possibile tenere premuto per un secondo il tasto — per accedere direttamente alla modalità di spegnimento ridardato (d).

Mentre è attiva la modalità di spegnimento ridardato, è possibile premere — per spegnere direttamente la cappa oppure + per accendere la cappa al livello 1. è inoltre possibile selezionare il livello di potenza premendo i tasti e. —

4. MODALITA AUTOMATICA:

La cappa regola il proprio funzionamento in base all'attività del piano cottura a induzione. Quando il piano cottura è acceso, la cappa si attiva al livello 1. Dop lo spegnimento del piano cottura, la cappa passa automaticamente alla modalità di spegnimento ridardato. Ciò garantisce una ventilazione continuaanche a cottura ultimata, eliminando efficacmente odori e grassi residui dall'ambiente della cucina.

Uso del piano cottura

Per avviare la cottura

• Dop o'accensione, viene emesso un segnale acustico, tutti gli indicatori del piano cottura si accendono per 1 secondo per poi spegnersi,indicando che il piano cottura è in modalità di attesa.

• Toccare il dato di accensione e spegnimento ① . Tutti gli indicatori migliorano"-

1. Collocare una pentola idonea sulla zona di cottura da utilizzato. Accertarsi che il fondo della padella e la superficie della zona di cottura siano puliti e asciutti.

1. Toccando il dato di selezione della zona scaldante, un indicatore vicino al tasting lampeggia.

1. Selezionare un'impostazione della temperatura toccando il dato del livello di potenza.

• Se non si scegliue un'impostazione della temperatura entro 1 minuto, il piano cottura a induzione si spegne automaticamente.
• In tal caso, occorre ricominciare dal punto 1.
• É possible modificare l'impostazione della temperatura in qualunque momento durante la cottura.

Al terminede la cottura

• Toccare la selezione della zona scaldante che si desidera spegnere.

• Specnere la zona di cottura toccando il dato del livello di potenza. Accertarsi che il display indichi "0".

• Spegnere l'intero piano toccando il commando di accensione/spegnimento.

• Prestare attenzione alle superfici calde

L'indicazione "H" segnala che la zona di cottura è troppo calda per toccarla. L'indicazione scompare quando la superficie si è raffreddata fino a una temperatura sicura.

Se si desidera scaldare altre padelle, è possible utilizzato il piano cottura più caldo per risparmiare energia.

Uso della funzione Boost

Attivazione della funzione Boost

1. Selezionare la zona con funzione boost.

1. Toccando il tasto booster "BOOST", l'indicazione del livello di potenza在哪 "P".

Annullamento della funzione Boost

1. Selezionare la zona con funzione boost.

1. Per annullare la funzione Boost, toccare il tasting "BOOST" o premere il livello di potenza, quando selezionare il livello che si desidera impostare.

• La funzione Boost può rianere attiva solo per 5 minuti, dopodiché la zona passa automaticamente al livello 9.

Blocco dei comandi

• I comandi possono essere bloccati per impedire utilizzi indesiderati (ad es. i bambini potrebbero accendere accidentamente le zone di cottura).
• Quando sono bloccati, tutti i comandi tranne quello di accensione/spegnimento sono disabilitati.

Per bloccare i comandi

Toccare il dato del blocco bambini. L'indicatore del timer visualizza "Lo".

Per sbloccare i comandi

• Accertarsi che il piano cottura sia acceso.
• Tenere premuto per 3 secondi il lavoro del blocco bambini.
• A quello punto, è possibile iniziare a utilizzare il piano cottura.

Quando il piano cottura si trovava nella modalità di blocco tutti i comandi sono disabilitati, tranne quello di accensione/spegnimento.

In caso di emergenza, è sempre possibile spegnere il piano cottura con il commando di accensione/spegnimento, ma si deve prima sbloccare il piano cottura nell'opération successiva.

Avvertenza sul calore residuo

Quando il piano cottura viene utilizzato per un certo periodo di tempo, rimarrà un certo calore residuo. La lettera "H"iene visualizzata perindicare di tenersi a distanza dal piano cottura.

Spegnimento automatico

La funzione di sicurezza del piano di cottura è lo spegnimento automatico. Esso ha luogo agli qualvolta si dimentica di spegnere una zona di cottura. I tempi di spegnimento preimpostati sono indicati nella tabella seguite:

Livello di potenza	1	2	3	4	5	6	7	8	9
Timer di funzionamento predefinito (ore)	8	8	8	4	4	4	2	2	2

Utilizzo del timer

Il timer più essere adoperato in due modi diversi:

• Può essere utilizzato come promemoria minuti. In questo caso, il timer non spegne la zona di cottura quando il tempo è impostato.
• É possible utilizzato come timer di interruzione in modo che vengano spente una o più zone di cottura après il tempo impostato.
• É possible impostare il timer fino a 99 minuti.

Utilizzato del timer come promemoria minuti

• Accertarsi che il piano cottura sia acceso. Il tasto di selezione della zona non deve inoltre essere attivato (l'indicazione della zona "-" non lampeggia).

Nota: É possibile impostare il timer alcuni minuti prima o dopo il termine dell'impostazione della potenza della zona di cottura.

• Toccando il tasto del timer, sul display del timer viene visualizzata l'indicazione lampeggiante "30". L'impostazione predefinita è 30 min.
• Impostare il tempo toccando il dato " ^+ " o "-" del timer (ad esempio 5).

Utilizzare un tocco breve per la regolazione a passi di 1 min e un tocco lungo per passi di 10 minuti.

• Quando il tempo è impostato, il conto alla rovescia inizia immediatamente. Il display visualizza il tempo residuo.
• Il cicalino emette un segnale acustico per 20 secondi; una volta trascorso il tempo impostato, l'indicatore del timer visualizza "- -".

Uso del timer per lo spegnimento di una o più zone di cottura

• Toccare il dato di selezione della zona scaldante per cui si desidera impostare il timer.

• Toccando il tasting del timer, sul display del timer viene visualizzata l'indicazione lampeggiante "30". L'impostazione predefinita è 30 min.

• Impostare il tempo toccando il dato " + " o "- " del timer (ad esempio 5).

Utilizzare un tocco breve per la regolazione a passi di 1 min e un tocco lungo per passi di 10 minuti.

• Quando il tempo è impostato, il conto alla rovescia inizia immediatamente. Il display visualizza il tempo residuo.

NOTA: nell'angolo inferiore destro dell'indicazione del livello di potenza è presente un punto rosso che indica che la zona è selezionata.

• Una volta scaduto il timer della cottura, la zona di cottura corrispondente si spegni automaticamente.

Note: altezone di cottura rimangono in funzione se sono state accese precedentamente.

Se il timer è impostato su più di una zona:

• Quando si imposta il timer per più zone di cottura, vengono indicati i punti rossi delle zone di cottura interessate. Il display del timer visualizza il timer dei minuti. Il punto della zona correspondente lampeggia.

• Una volta scaduto il timer del conto alla rovescia, la zona corrispondente si spegne. Viene poi visualizzato nuovamente il nuovo timer dei minuti e il punto della zona corrispondente lampeggia.

Note: Toccando il dato di selezione della zona scaldante riscaldamento, il timer corrispondenteiene visualizzato nell'indicatore del timer.

Disattivazione del timer

• Toccare il dato di selezione della zona scaldante per cui si desidera annullare il timer.

• Quando si tocca il dato del timer, l'indicatore lampeggia.
• Toccando il dato "-" per impostare il timer su "00", il timer viene annulato.

Impostazioni della potenza

La potenza di riscaldamento delle zone di cottura può essere impostata su vari livelli. La tabella fornisce alcuni esempí del modo di utilizzato ciascuna impostazione.

Livello di cottura:	Adatto per:
1	Mantenere caldi gli alimenti. Cuocere a fuoco lento piccole quantità (impostazione di minima potenza).
2	Cuocere a fuoco lento.
3 - 4	Cuocere a fuoco lento quantità maggiori o arrostire tagli di carne più grands fino a quando non sono cotti.
5 - 6	Ottenere sicchi.
7 - 8	Arrostire e ottenere sicchi.
9	Arrostire.
P	Arrostire (massima potenza).

Gestione della potenza

Questopiano cotturapuoessere collegatoa un'alimentazione da 13,20,25e32A e configurato per funzionare con qualsiadi tali impostazioni di potenza.

Il piano cottura è predisporto per essere collegato a una alimentazione da 32 A. Quando vengono selezionate contemporaneamente quattro zone, il piano cottura limita la potenza massima assorbita in modo da non superare la potenza di 7,0 kW.

Analogamente, quando è collegato e configurato su una modalità di alimentazione da 13/20/25 A, il piano cottura limita la potenza massima a 2,5/3,5/4,5/7,0 kW.

Se il piano cottura è collegato a un alimentatore da 32 A e configurato peresso, è possibile utilizzare tutte e quattro le zone contemporaneamente all'impostazione massima con la funzione boost.

Modifica dell'impostazione di gestione della potenza

1. Disinserire l'alimentazione elettrica del piano cottura.
2. Lasciare disinserita l'alimentazione elettrica per un minuto.
3. Inserire nuovamente l'alimentazione elettrica.
4. Seguire dal passo "1" in poi le istruzioni fornite alla voce "Configurazione del piano cottura in modalità ECO".

NOTA: Se l'alimentazione elettrica del piano cottura non vine disinserita, è possibile accedere alla configurazione della modalità ECO una sola volta.

(Note: la modalità ECO devese essere impostata entro un minuto dall'insertimento dell'alimentazione, altrimenti non è possibile accedere all'impostazione della modalità ECO dopo più di un minuto)

Configurazione della gestione della potenza del piano cottura

1. Toccare il tasto ON/OFF per inserire l'alimentazione elettrica. Il cicalino emette un singolo segnale acustico e tutti i display molto lo indicazioni "-e" "-".

1. Tenere premuti contemporaneamente per 3 secondi il tasto della zona anteriore sinistra e quello della zona posteriore sinistra. Il cicalino emette un segnale acustico che indica che il piano cottura a induzione entra nella selezione della modalità ECO. (Il display在哪 la potenza preimpostata, 7,0 kW)

1. Toccare il tasting del timer; a quello punto il display del timer lampeggia. A quello punto è possibile selezionare l'impostazione della potenza.

1. Per modificare l'impostazione della potenza totale, premere il tasting della zona anteriore sinistra per selezionare una nuova impostazione della potenza totale. Premendo nuovamente il tasting della zona anteriore sinistra si scorrono ciclicamente le opzioni. Il display del timer在哪吒r quattro opzioni: 25, 35, 45 e 70. Ad esempio, quando il display del timer在哪吒r il numero "25", la potenza totale è impostata su 2500 W. Tenere premuto il tasting dell'area anteriore sinistra fino trovare l'impostazione della potenza desiderata.

• Per impostazione predefinita, la potenza è impostata in fabbrica su 7,0 kW.

• Toccando nuovamente il tasto del timer, il display del timer smette di lampeggiare e il tasto della zona precedentamente selezionata alla l'indicazione "o", segnalando che l'impostazione è confermata.

1. Toccare il tasting ON/OFF per disinserire l'alimentazione elettrica. Reinserire quando l'alimentazione elettrica; a quello punto il piano cottura è configurato e primo per l'uso nella modalità ECO impostata.

1. Toccare il tasting ON/OFF per insere l'alimentazione elettrica; a quello punto è possibile utilizzato la nuova impostazione di potenza.

PULIZIA E MANUTENZIONE

• Prima della pulizia, spegnere il piano cottura e lasciarlo raffreddare.
• Non pulire il piano cottura utilizzato pulitori a vapore o idropulitrici ad alta pressione, poiché ciò può causare una scossa elettrica.
• Durante la pulizia, avee cura di strofinare solo leggermente il sensore di accensione/ spegnimento. In caso contrario il piano cottura cui accendersi accidentally!

Piano cottura in vetroceramica

Importante! Non utilizzare mai detergenti aggressivi come prodotti abrasivi, detergenti abrasivi per pentole, prodotti per la rimozione di ruggine e macchie, e casi via.

Pulizia après l'uso

Pulire sempre l'intero piano cottura quando è sporco. Si consiglia di effettuare tale operazione agli volta che si utilizes il piano cottura. Per la pulizia usare un panno umido e una piccola quantità di detersivo per piatti. Asciugare quindi il piano cottura con un panno pulito e asciutto per garantire che sulla sua superficie non rimanga alcuna traccia di detersivo.

Pulizia settimanale

Pulire accuratamente l'intero piano cottura una volta alla settimana con detergenti per vetroceramica disponibili in commercio.Seguire attendamente le istruzioni del produttore. Una volta applicato, il detergente ricopre il piano cottura con una pellicola protettiva resistente all'acqua e alla sporcizia. Tutta la sporcizia rimane sulla pellicola e più essere rimossa lavorante. Ascuiare quindi il piano cottura strofinandolo con un panno pulito. Assicurarsi che sulla superficie del piano cottura non rimanga alcuna traccia di detergente, poiché questo reagisce in modo aggressivo quando il piano cottura viene riscaldato, alterando la superficie.

Il modo migliorie per rimuovere sporco ostinato e macchie (ad esempio calcaree e del tipo lucido, madreperlaceo) consiste nell'effettuare la pulizia quando il piano cottura è ancora leggermente caldo. Pulire il piano cottura utilizzando detergenti commerciali. Procedere come indicate al punto 2. Imbibire anzitutto con un panno umido gli alimenti fuoriusciti durante la bollitura, quindi rimuovere i residui di sporco con l'apposto raschietto periani cottura in vetroceramica. Pulire quindi nuovamente il piano cottura come descripto al punto 2.

Lo zucchero bruciato e la plastica fusa devono essere rimossi immediatamente, quando sono più caldi, con un raschietto per vetro. Pulire quindi nuovamente il piano cottura come descripto al punto 2.

Gli eventuali granelli di sabbia depositatis sul piano cottura quando si sbucciano le patate o si pulisce l'insalata possono graffiare la superficie del piano cottura quando si spostano le pentole. Assicurarsi che sul piano cottura non siano rimasti granelli di sabbia.

Le eventuali variazioni del colore del piano cottura non influiscono sul funzionamento e sulla stabilità del materiale in vetroceramica. Tali variazioni del colore non sono cambiamenti del materiale ma residui di alimenti non rimossi che sono bruciati, penetrando nella superficie.

Quando la base delle pentole sfrega sulla superficie del piano cottura si formano delle macchie lucide; ciò si verifica in particolare quando si usano pentole con base in alluminio o detergenti inadatti. Tali macchie sono difficili da rimuovere con i normali detergenti. è possibile che occorra ripetere più volte il processo di pulizia. La decorazione si consuma nel tempo e compaiono macchie scure dovute all'uso di detergenti aggressivi e pentole alla base inadatta.

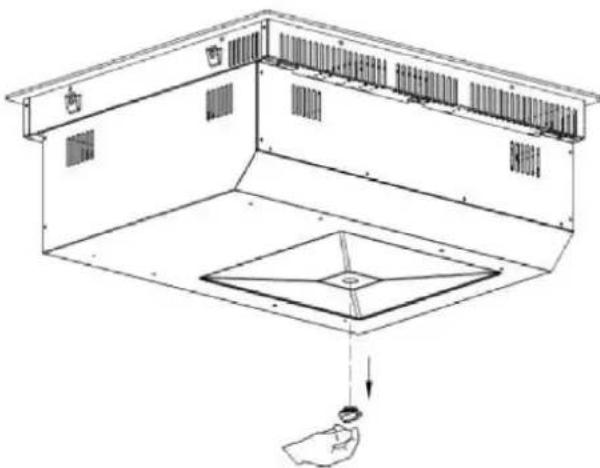

Se nella macchina penetrata accidentallymente una grande quantità di liquido, farlo fuoriscire rimuovendo il tappo in silicone presente sulla parte inferiore.

COME PROCEDURE IN CASO DI PROBLEMI

In caso di errorsi durante il funzionamento, consultare la tabella riportata di seguito prima di richiedere un intervento di assistenza. Si riportano di seguito alcuni errorsi comuni e le verifiche da eseguire.

Problema	Possibili cause	Rimedi
È impossibile accendere il piano cottura.	Assenza di corrente elettrica.	Controllare se il piano cottura è collegato a una fonte di alimentazione funzionante.Controllare se si è verificato un blackout in casa o in zona. Se il problema non si risolve dopo tutti questti controlli, chiamare un technician qualificato.
I comandi touch non rispondono.	I comandi sono bloccati.	Sbloccare i comandi. Per istruzioni, vedere la sezione "AZIONAMENTO DEL PIANO COTTURA CON I PULSANTI A SFIORAMENTO".
I comandi touch sono difficili da azionare.	È possibile che sia presente un velod'acqua sui comandi o che si utilizzilaa punta del dito per toccarli.	Accertarsi che l'area dei comandi touch sia asciutta e utilizzato il polpastrello quando si toccano i comandi.
Il vetro è graffiti.	Utensili da cucina con bordi irregulari. Uso di pagliette abrasive o prodotti di pulizia inadequati.	Adoperare utensili da cucina con basi piatte e lisce. Vedere "Scelta degli utensili da cucina". Vedere "Cura e pulizia".
Alcune pentole producono crepitii e ticchettii.	Questi rumori possono essere dovuti ai materiali con cui sono realizzati gli utensili da cucina (strati di metalli differenti che vibrano in maniera diversa).	Questo fenomeno è normale per gli utensili da cucina e non indica un problema.
Il piano cottura a induzione emette un lieve ronzio quando è impostata una temperature elevata.	Questo rumore è dovuto alla technologia della cottura a induzione.	Il rumore è normale ma dovrebbe diminuire o scomparire quando si riduce l'impostazione della temperatura.
Rumore della ventola proveniente dal piano cottura a induzione.	La ventola di raffreddamento interna del piano cottura a induzione si accende per evitare il surriscaldamento dei componenti elettronici. Può rimanere in funzioneanche dello aver spento il piano cottura a induzione.	Questo funzionamento è normale e non richiede alcun intervento. Non staccare la spine del piano cottura a induzione quando è in funzione la ventola.
Le pentole non si riscaldano e il display lo indica.	Il piano cottura a induzione non rileva la pentola perché non è adatta alla cottura a induzione. Il piano cottura a induzione non rileva la pentola perché è troppo piccola per la zona di cottura o non è centrata correttamente sulla zona di cottura.	Adoperare utensili di cucina idonei per la cottura a induzione. Vedere la sezione "Scelta degli utensili da cucina".Centrare la pentola e accertarsi che la base sa adatta alle dimensioni della zona di cottura.
Il piano cottura a induzione o una zona di cottura si spegne all'improvviso, viene emesso un segnale acustico e viene visualizzato un codice di erre (che generalmente alterna una o due cîfre sul display del timer della cottura).	Guasto technician.	Prendere notation delle lettere e dei numero dell'erreore, staccare la spine del piano cottura a induzione e rivolgersi a un technician qualificato.
Dopo aver collegato l'alimentazione elettrica e premuto il tasto "power", non si riceve alcuna risposta dall'apparecchio.	È presente un'interruzione dell'alimentazione elettrica?	Attendere il ripristino dell'alimentazione elettrica
	È bruciato il fusabile o è scattato il salvavita?	Verificare con cura le cause prime. Se non si riesce a risolvere il problema, rivolgersi al centro assistenza per l'ispezione e la riparazione.
	La spina è collegata saldamente?
Durante l'uso normale, il riscaldamento si interrompe e si sente un segnale acustico.	Sono in uso pentole incompatible o non è presente alcuna pentola?	Sostituire le pentole; utilizzato pentole adatte al piano cottura a induzione.
	La pentola non è posizionata al centro della zona scaldante.	Posizioneare la pentola al centro della zona scaldanteindicata.
	La pentola viene riscaldata ma viene continuamente rimossa?	Posizioneare la pentola all'interno della zona riscaldante.
Mancato funzionamento perché il riscaldamento è attivo	La pentola è vuota o la temperature è troppo alta?	Verificare se l'apparecchio viene utilizzato in modo approprio
	La bocchetta di aspirazione/scarico dell'aria è ostruita o vi si è accumulata della sporcia?	Liberare la bocchetta di aspirazione/scarico dell'aria. Attendere che l'apparecchio si raffreddi, quando riaccenderlo.
	Il piano cottura è rimasto in funzione per più di 2 ore sulla alcuna interazione?	Resettarile modalità di cottura o utilizzare la funzione timer

Se i rimedi / le verifiche indicati non permettono di risolvere il problema, scollegare immediatamente l'apparecchio e rivolgersi al centro assistenza per l'ispezione e la riparazione. Prerenderenota del codice di erre e fornirlo al centro assistenza. Per evitare qualunque pericolo e danno all'apparecchio, non smontarlo o ripararlo personalmente.

VISUALIZAZIONE E ISPEZIONE DEI GUASTI

Codice di erreore	Causa possibile	Rimedi
U	Padella asente	Posizonare una pentola adatta sulla zona scaldante. Se il problema persistsiste, rivolgersi al centro assistenza.
E1	Tensione di alimentazione anomala (inferiore a 160 V).	Controllare se la fonte di alimentazione è normale. Controllare se la fonte di alimentazione è normale prima di accendere il piano cottura a induzione.
E2	Tensione di alimentazione anomala (superiore a 280 V).	Controllare se la fonte di alimentazione è normale. Controllare se la fonte di alimentazione è normale prima di accendere il piano cottura a induzione.
E3/E5/E7	Guasto del sensore di temperatura della bobina a induzione	Rivolgersi al centro assistenza.
E4/E6	Guasto del sensore della temperatura IGBT	Rivolgersi al centro assistenza.
Er	Errore di comunità tra scheda principale e scheda del display	Rivolgersi al centro assistenza.
Et	Protezione antitrabocco	Rimuovere l'accua presente sul pannello di controllo e riaccendere il piano cottura.

ELENCO DEGLI ACCESSORI

N.	Nome	Schema	Q.tà
1	Vite ST 4x5		4 pz
2	Vite ST 4x14		2 pz
3	Staffa di installation		4 pz
4	Barra di spugna		1 pz
5	Griglia di ingresso dell'aria		1 pz
6	Tubo quadrato da 9 cm		2 pz
7	Tubo quadrato da 6 cm		1 pz (solo per la versione con filtrazione)
8	Tubo di collegamento		1 pz
9	Tubo piegato		2 pz per la versione con filtrazione 1 pz per la versione con scarico
10	GRUPPO uscita aria		1 pz (solo per la versione con filtrazione)
11	Adesivo in alluminio	~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~	5 pz
12	Filtro al carbone (solo per la versione con filtrazione)	~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~	1 pz

INSTALLAZIONE DEL PRODOTTO

Passo 1: Avvitare le staffe di installmenta sulla parte inferiore.	Passo 2: Incollare la barra di spugna intorno al vetro ceramicico.
Passo 3: Fissare il tubo piegato.	Passo 4: Installare il prodotto nel mobile (dal passo a al passo b)
Passo 5: Se l'altezza del mobile è inferiore a 80 cm, è possibile tagliare il tubo alla lunghezza desiderata.	Passo 6: Se l'altezza del mobile è superiore a 80 cm, è possibile utilizzato due tubi con un raccordo.
Passo 7: Installare il tubo e incollarlo con la striscia di tenuta.	Passo 8: Installare il GRUPPO uscita aria sul fondo dell'armadio e fissare le viti.
Passo 9: Installare il filtrto a carbone nel GRUPPO di uscita dell'aria (* filtrato a carbone solo per versione con filtrazione)	Passo 10: Installare la griglia.

DIMENSIONI DI INSTALLAZIONE

Modello	L (mm)	W (mm)	H (mm)	A (mm)	B (mm)	C (mm)	D (mm)	F (mm)	G (mm)
CIH814CF	830	520	245	800	490	≥ 40	≥ 70	≥ 40	20 - 40
CIH814CE

Dimensioni del mobile e della canna fumaria

Versione con filtrazione

Versione con scarico

Questo piano cottura deve essere collegato alla rete elettrica solo da una persona qualificata.

Controlla da effettuare prima del collegamento del piano cottura alla rete elettrica:

1. L'impiano elettrico deve essere in grado di sostenere la potenza assorbita dal piano cottura.
2. La tensione devecorrienderea quella specificata sullatarghetta.
3. Lesezioniedecavi alimentazione devono resistere al carico specificato sulla targhetta.

Per collegare il piano cottura alla rete elettrica, non adoperare adattatori, riduttori o dispositivi di derivazione, in quanto possono causare surriscaldamenti e incendi. Il cavo di alimentazione non deve entrare a contatto con parti calde e deve essere collocato in modo che la temperature non sia mai superiore a 75^ in agli punto.

Chiedere a un elettricista se l'impianto elettrico è idoneo perché modifiche. Eventual modifiche devono essere effettuate solo da un elettricista qualificato.

Il collegamento dell'alimentazione elettrica deve essere conforme allo standard pertinente. Il metod di collegamento è illustrato di seguito.

• Se il cavo è danneggiato o deve essere sostituito, per evitare incidenti l'operazione deve essere effettuata da un rappresentante post-vendita con appositi utensili.
• Se l'elettrodomestico viene collegato direttamente alla rete dell'alimentazione elettrica, occorre installare un interrottore onnipolare con un'apertura minima di 3 mm tra i contatti.
• L'installatore deve accertarsi che il collegamento elettrico sia corretto e conforme alle normative in materia di sicurezza.
• Il cavo non deve essere piegato o compresso.
• Il cavo deve essere controllato con regolarità ed eventualmente sostituito solo da tecnici autorizzati.

Dichiarazione speciale

Il contentuto di questo manuale è stato controllato attendamente. Il produttore declina tuttavia agli responsabilità per eventuali omissioni o errorsi di stampa. è inoltre possibile che in una versione riveduta del manuale possano venire incluse perché preavviso eventuali modifiche tecniche. L'aspetto e il colore dell'elettrodomestico migliorato in questo manuale possono differire da quelli reali.

Sull'elettrodomestico è riportato il symbolo di conformità alla direttiva europea 2012/19/UE relativà allo smaltimento di rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

I rifiuti RAEE contengono sua sostenze inquinanti (in grado di influire negativamente sull'ambiente), sua elementi base (ché è possibile riutilizzare). è importante che i rifiuti RAEE siano sottoposti a trattamenti specifici per rimuovere e smaltire correttamente i materiali inquinanti e recuperare tutti quelli riciclabili. Le persone possono svolgere un ruolo importante nel garantire che i rifiuti RAEE non diventino un problema per l'ambiente. A tale scopo è essenziale osservare alcune regole di base;

• I rifiuti RAEE non devono essere gestiti come rifiuti domestici;
• I rifiuti RAEE devono essere conferiti in aree di raccolta dedicate, gestite a livello municipale o da una società registrata.

In molti paesi cui si è possibile disribuire il prelievo a domicilio dei rifiuti RAEE di grande dimensioni. Quando si acquista un elettrodomestico nuovo, è possibile restituire quello vecchio al rivenditore, che è tenuto a ritirarlo Gratisamente, perché sia di un tipo equivalente e abbia le stesse funzioni di quello acquistato.

Valido solo per Cipro

INNHOLD

BRUKERHANDBOK 2

BETJENING AV KOKETOPPEN MED SENSORKNAPPENE 18

Strømstyring. 25

RENGJORINGOGSTELL 27

HVA SKAL GJORES DERSOM DET OPPSTAR PROBLEMER 29

FEILVISNING OG INSPEKSJON 30

LISTE OVER TILBEHØR 31

PRODUKTINSTALLASJON 32

ELEKTRISK TILKOBLING 35

BRUKERHÄNDBOK
