MANUAL DE USUARIO CIH8I4CF CANDY

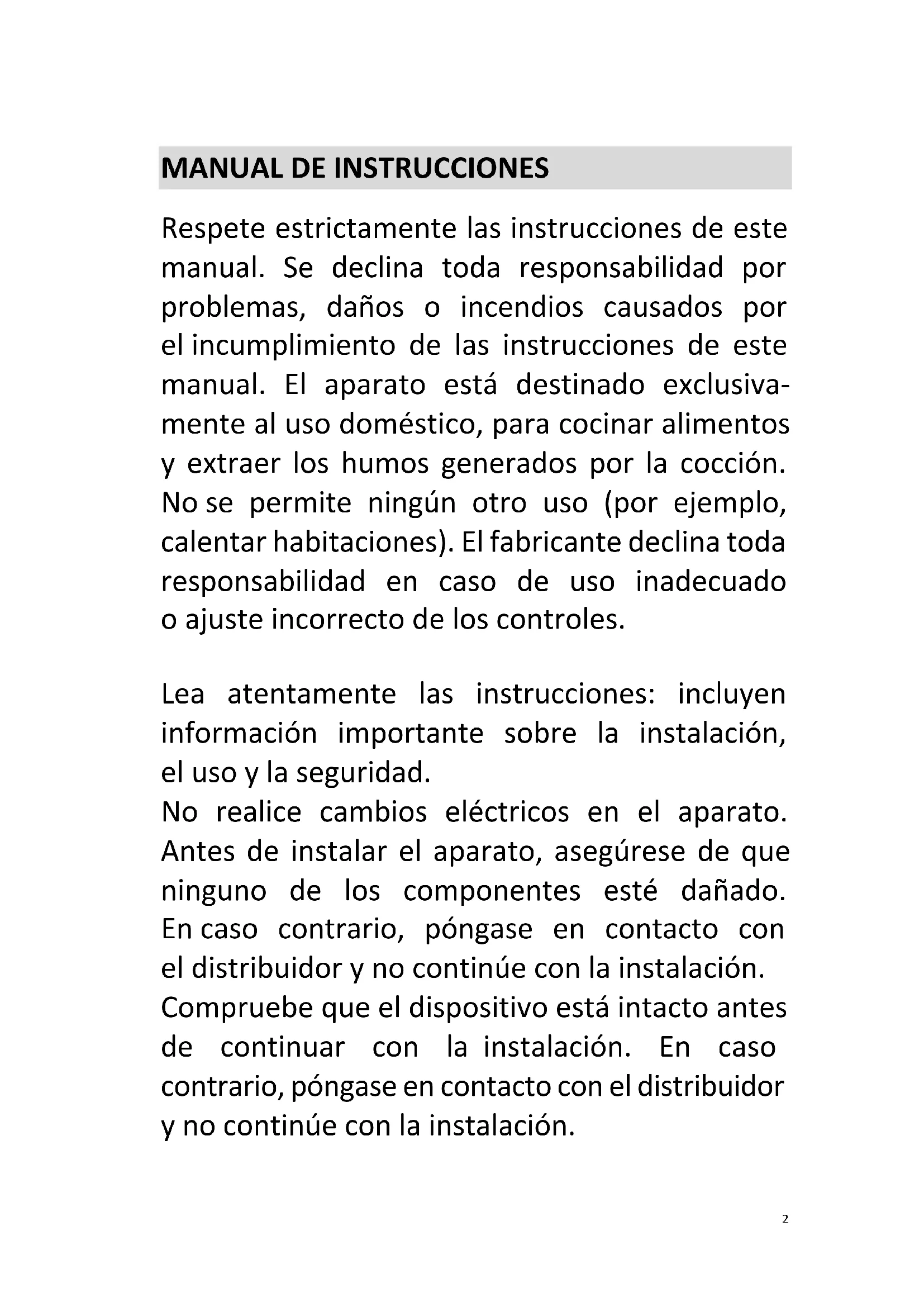

Manual de instrucciones para placa de inducción

Respete estrictamente las instrucciones de este manual. Se declina toda responsabilidad por problemas, daños o incendios causados por el incumplimiento de las instrucciones de este manual. El aparato está destinado exclusiva- mente al uso doméstico, para cocinar alimentos y extraer los humos generados por la cocción. No se permite ningún otro uso (por ejemplo, calentar habitaciones). El fabricante declina toda responsabilidad en caso de uso inadecuado o ajuste incorrecto de los controles. Lea atentamente las instrucciones: incluyen información importante sobre la instalación, el uso y la seguridad. No realice cambios eléctricos en el aparato. Antes de instalar el aparato, asegúrese de que ninguno de los componentes esté dañado. En caso contrario, póngase en contacto con el distribuidor y no continúe con la instalación. Compruebe que el dispositivo está intacto antes de continuar con la instalación. En caso contrario, póngase en contacto con el distribuidor y no continúe con la instalación.3

A tener en cuenta Preste estricta atención a las siguientes instrucciones:

• El aparato debe desconectarse de la red eléctrica antes de realizar cualquier trabajo de instalación.

• La instalación o el mantenimiento deben ser realizados por un técnico cualificado, respetando las instrucciones del fabricante y las normas de seguridad locales. No repare ni sustituya ninguna pieza del aparato a menos que se indique expresamente en el manual de instrucciones.

• Por ley, este electrodoméstico debe conectarse a tierra.

• El cable de alimentación debe ser lo suficien- temente largo como para permitir que el dispositivo incorporado en la unidad se conecte a la fuente de alimentación.

• Para que la instalación cumpla con la normativa de seguridad vigente, se requiere un disyuntor omnipolar homologado que garantice la desco- nexión total de la red en la categoría de sobre- tensión III, de acuerdo con las normas de instalación.

• No utilice regletas ni alargadores.4

• Una vez finalizada la instalación, el usuario no debe poder acceder a los componentes eléctricos.

• El aparato y sus partes accesibles se calientan durante el uso. Tenga cuidado de no tocar las resistencias.

• Asegúrese de que los niños no jueguen con el aparato; manténgalos alejados y vigílelos porque las partes accesibles pueden calentarse mucho durante el uso.

• Para las personas con marcapasos e implantes activos, es importante comprobar, antes de utilizar la placa de inducción, que su marcapasos es compatible con el dispositivo.

• No toque las resistencias del aparato durante y después de su uso.

• Evite el contacto con paños o cualquier otro material inflamable hasta que todos los componentes de la placa de cocción se hayan enfriado lo suficiente, por riesgo de incendio.

• No coloque material inflamable sobre el aparato ni cerca de él.

• Las grasas y aceites sobrecalentados se incendian con facilidad. Supervise la cocción de alimentos grasos o aceitosos.5

• Si la superficie está agrietada, apague inmediatamente el aparato para evitar el riesgo de descarga eléctrica.

• El aparato no está diseñado para funcionar con un temporizador externo o un sistema de control remoto independiente.

• Cocinar sin vigilancia en un aparato con aceite o grasa puede ser peligroso y provocar un incendio.

• El proceso de cocción debe supervisarse. Un proceso de cocción corto debe controlarse constantemente.

• NUNCA intente apagar el fuego con agua. En su lugar, apague el aparato y sofoque las llamas, por ejemplo con una tapa o una manta ignífuga. Peligro de incendio: no coloque objetos sobre las superficies de cocción.

• No utilice limpiadores de vapor, existe riesgo de descarga eléctrica.

• No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre el aparato, ya que podrían calentarse.

• Antes de conectar el aparato a la red eléctrica: compruebe en la placa de datos (en la parte inferior del aparato) que la tensión y la potencia corresponden a la red eléctrica y que la toma de6 corriente es adecuada. En caso de duda, consulte a un electricista cualificado. Importante

• Después del uso, apague la placa de cocción con el interruptor y no confíe en el detector de ollas.

• Evite que los líquidos se desborden, así que baje el fuego cuando hierva o caliente líquidos.

• No deje las resistencias encendidas con las ollas vacías o sin ollas.

• Apague la placa correspondiente cuando haya terminado de cocinar.

• No utilice nunca papel de aluminio para cocinar ni coloque productos envasados en aluminio sobre la placa de cocción. El aluminio se fundiría y dañaría irreparablemente su aparato.

• No caliente nunca una lata que contenga alimentos sin abrirla antes: podría explotar.

• Esta advertencia también se aplica a todos los demás tipos de placas de cocción.

• Los niveles de potencia elevados, como la función Booster, no deben utilizarse para calentar determinados líquidos, como el aceite para freír. El calor excesivo puede ser peligroso. En estos casos, recomendamos utilizar un nivel de potencia inferior.7

• Los recipientes deben colocarse directamente sobre la placa de cocción y en el centro. En ningún caso deben colocarse otros objetos entre la olla y la placa de cocción.

• Si la temperatura es elevada, el aparato disminuye automáticamente el nivel de potencia de las zonas de cocción.

• Antes de realizar cualquier trabajo de limpieza o mantenimiento, desconecte el aparato de la red eléctrica retirando el enchufe o apa- gando el interruptor de red. Utilice guantes de protección para todas las operaciones de instalación y mantenimiento. El aparato puede ser utilizado por niños mayores de ocho años y por personas con capacidades físicas, sensoriales o mentales reducidas o que carezcan de la experiencia o los conocimientos necesarios, siempre que estén supervisados o después de haber recibido instrucciones sobre cómo utilizar el aparato de forma segura y comprendan los peligros inherentes. Se debe supervisar a los niños para asegurarse de que no jueguen con el dispositivo. La limpieza y el mantenimiento nunca deben ser realizados por niños, a menos que estén debidamente supervisados.8 La habitación debe estar correctamente ventilada cuando el aparato se utilice al mismo tiempo que otros aparatos que funcionen con gas o con otro combustible. El aparato debe limpiarse periódicamente tanto interna como externamente (AL MENOS UNA VEZ AL MES) siguiendo estrictamente las instrucciones de mantenimiento. El incumplimiento de las normas de limpieza del aparato y de sustitución y limpieza del filtro puede provocar un riesgo de incendio. Los alimentos nunca deben cocinarse al fuego. El uso de una llama desnuda puede dañar los filtros y provocar un riesgo de incendio; por lo tanto, debe evitarse bajo cualquier circunstancia. Hay que tener mucho cuidado al freír para evitar que el aceite se sobrecaliente y se incendie.

• Las partes accesibles del aparato pueden calentarse al encender la placa de cocción.

• A tener en cuenta No conecte el aparato a la red eléctrica hasta que la instalación haya finalizado por completo. Deben seguirse estrictamente las normas establecidas por las autoridades locales en lo que respecta a las medidas técnicas y de seguridad que deben adoptarse para la extracción de humos.9

• El aire extraído no debe conducirse por los mismos conductos utilizados para extraer los humos generados por la combustión de gas u otros tipos de dispositivos de combustión. No utilice nunca el aparato sin la rejilla correctamente instalada. Para la instalación, utilice únicamente los tornillos de fijación suministrados con el aparato o, si no se han suministrado, adquiera el tipo correcto de tornillos.

• Cuando el aparato se utiliza junto con otros aparatos alimentados con energía no eléctrica, la presión negativa de la habitación no debe superar 4 Pa (4 x 105 bar). Este manual debe guardarse para poder consultarlo en cualquier momento. Si se vende, transfiere o traslada el electrodoméstico, este manual debe permanecer con el dispositivo. Este dispositivo está marcado de conformidad con la Directiva Europea 2012/19/CE – UK SI 2013 No3113, Residuos de Aparatos Eléctricos y Electrónicos (RAEE). Al asegurarse de que este dispositivo se desecha correc- tamente, el usuario ayudará a prevenir posibles impactos negativos sobre el medio ambiente y la salud humana.10 El símbolo que aparece en el aparato o en la documentación suministrada indica que este aparato no debe tratarse como residuo doméstico, sino que debe llevarse a un centro de recogida de residuos adecuado para el reciclaje de aparatos eléctricos y electrónicos. Elimínelo de acuerdo con la normativa local sobre eliminación de residuos. Para más información sobre el tratamiento, recuperación y reciclaje de este aparato, póngase en contacto con su ayuntamiento, con el servicio de recogida de residuos domésticos o con el establecimiento donde adquirió el aparato. Dispositivo diseñado, probado y desarrollado de conformidad con la normativa sobre:

12. Recomendaciones de uso correcto para

reducir el impacto sobre el medio ambiente: Cuando empiece a cocinar, encienda el aparato a velocidad mínima, dejándolo encendido unos minutos cuando haya terminado de cocinar. Aumente la velocidad sólo si hay una gran cantidad de humos y vapor, utilizando la función Booster sólo en casos extremos. Para mantener la eficacia del sistema de reducción de olores, sustituya el filtro o filtros de carbón cuando sea necesario. Para garantizar el alto rendimiento del filtro de grasa, límpielo cuando sea necesario. Para mejorar la eficiencia y minimizar el ruido, utilice el diámetro máximo de conducto indicado en este manual.12

Uso de la placa de cocción El sistema de cocción por inducción utiliza el principio físico de la inducción magnética para transferir directamente la energía del generador a la olla. Ventajas: En comparación con las placas eléctricas, su placa de inducción es: - Más segura: menor temperatura en la superficie del vidrio. - Más rápida: tiempos de calentamiento de los alimentos más cortos. - Más precisa: la placa de cocción reacciona inmediatamente a sus comandos. - Más eficiente: el 90% de la energía absorbida se convierte en calor. Además, una vez que se retira la olla de la placa, la transmisión de calor se interrumpe inmediatamente, evitando pérdidas innecesarias de calor.

2.1 Recipientes para cocinar

Utilice únicamente ollas marcadas con el símbolo : Para evitar arañazos; no utilice: - Recipientes con fondos no perfectamente planos. - Recipientes metálicos con fondo esmaltado. - Recipientes con base rugosa, para evitar rayar la superficie de la placa. - No coloque ollas ni sartenes calientes sobre la superficie del panel de control.

2.1.1 Contenedores existentes

La cocina de inducción genera calor mediante el magnetismo. Por lo tanto, los recipientes deben estar hechos de un material magnético, como el hierro. Para determinar si una olla es adecuada, pruebe el material con un imán. Si una olla no responde a un imán, no es adecuada para la cocción por inducción.

2.1.2 Diámetros recomendados para el fondo de la olla

IMPORTANTE: Si el tamaño de la olla es incorrecto, las zonas de cocción no se activarán. Para conocer más detalles sobre el diámetro mínimo de olla que debe utilizarse en cada zona, consulte la parte ilustrada de este manual.

2.2 Ahorro energético

Recomendaciones para obtener los mejores resultados: - Utilice ollas y sartenes con un diámetro de fondo igual al de la zona de cocción. - Utilice sólo ollas y sartenes con fondo plano. - Mantenga la olla tapada siempre que sea posible durante la cocción. - Cocine las verduras, patatas, etc. con una cantidad mínima de agua para reducir el tiempo de cocción. - Utilice una olla a presión, ya que reduce aún más el consumo de energía y el tiempo de cocción. - Centre la olla dentro de la zona de cocción indicada en la placa.13 ELECCIÓN DE LOS ACCESORIOS DE COCINA ADECUADOS Batería de cocina para placas de inducción Los utensilios de cocina para las zonas de cocción por inducción deben ser de metal y tener propiedades magnéticas. La base debe ser suficientemente grande. Utilice únicamente ollas con una base adecuada para la inducción. Así se determina la idoneidad de una olla: Utensilios de cocina adecuados Utensilios de cocina inadecuados Ollas de acero esmaltado con base gruesa. Ollas de cobre, acero inoxidable, aluminio, vidrio resistente al horno, madera, cerámica y terracota. Ollas de hierro fundido con base esmaltada. Ollas de acero inoxidable multicapa, acero fermita antioxidante o aluminio con una base especial. Realice la prueba del imán descrita a continuación o asegúrese de que la olla lleva el símbolo de idoneidad para cocinar con corriente de inducción.14 No utilice nunca sartenes con la base deformada. Una base hueca o redondeada puede interferir en el funcionamiento de la protección contra sobrecalentamiento, de modo que el aparato se puede calentar demasiado. Esto puede provocar que la tapa de cristal se agriete y la base de la olla se derrita. Quedan excluidos de la garantía los daños derivados del uso de sartenes inadecuadas o de la cocción en seco. Si la base de la batería de cocina es sólo parcialmente ferromagnética, sólo se calentará la zona ferromagnética. Esto puede significar que el calor no se distribuya uniformemente. La zona no ferromagnética puede no calentarse a una temperatura suficiente para cocinar. El área ferromagnética también se reducirá si el material del que está hecha la base de la batería de cocina contiene aluminio, por ejemplo. Esto puede significar que la batería de cocina no se caliente lo suficiente o incluso que no se detecte. El material con el que está fabricada la base de la batería de cocina puede afectar al resultado de la cocción. Utilizar ollas y sartenes fabricadas con materiales que distribuyen el calor uniformemente a través de ellas, como las sartenes de acero inoxidable con base de tres capas, ahorra tiempo y energía. Utilice ollas con base plana; si la base de la olla es irregular, puede perjudicar el suministro de calor. Prueba del imán: Mueva un imán hacia la base de su batería de cocina. Si lo atrae, puede utilizar la batería de cocina en la placa de inducción.15 Nota: Al utilizar sartenes aptas para inducción de determinados fabricantes, pueden producirse ruidos atribuibles al diseño de estas sartenes. Tenga cuidado al utilizar ollas a fuego lento, ya que el agua que hierve a fuego lento puede secarse de forma inadvertida, provocando daños en la olla y en la placa de cocción por los que no se asumirá ninguna responsabilidad. Dimensiones de la batería de cocina Para obtener un buen resultado de cocción, la superficie ferromagnética de la base de la olla debe coincidir con el tamaño de la placa de cocción. Si una placa de cocción no detecta un utensilio de cocina, pruebe a colocarlo en otra placa de menor diámetro. Zona de cocción Diámetro mínimo de la olla Ø 160 mm Ø 120 mm Ø 180 mm Ø 140 mm Uso del extractor El sistema de extracción puede utilizarse de dos formas: como versión de extracción externa o como versión de filtración con recirculación interna. La versión de extracción externa elimina el humo, el vapor y los olores de la cocina hacia el exterior, mientras que la versión de recirculación con filtración interna filtra estos elementos y hace circular el aire limpio de vuelta a la habitación. Versión de extracción Los humos se expulsan al exterior mediante una serie de tubos (se venden por separado) unidos al tubo de conexión incluido. El diámetro de los tubos de escape o del adaptador debe coincidir con la dimensión del tubo de conexión incluido de 222 x 89 mm. Para más información sobre el uso de la versión con extracción, consulte la página correspondiente en la sección ilustrada del manual. Cuando conecte el producto a tubos y orificios de escape montados en la pared, asegúrese de que el diámetro coincide con la salida de aire (brida de conexión). El uso de tubos y orificios de menor diámetro puede disminuir la eficacia del extractor y aumentar los niveles de ruido. Para obtener los16 mejores resultados, mantenga el conducto lo más corto posible con un número mínimo de curvas (ángulo máximo: 90°) y evite cambios bruscos en el diámetro del conducto.

• Mantenga el conducto lo más corto posible.

• Utilice conductos con el menor número posible de curvas (ángulo máximo: 90°).

• Evite cambios drásticos en el diámetro del conducto. Versión con filtración La versión de recirculación con filtración interna sirve para filtrar los humos de cocción y devolver aire limpio a la cocina. En lugar de ventilar al exterior, este sistema recircula el aire en el interior tras pasarlo por filtros. Es útil cuando no es posible ventilar al aire libre. Los filtros especializados, como los de carbón activo (incluidos en el accesorio), atrapan eficazmente la grasa y los olores. Para un rendimiento óptimo es necesario un mantenimiento regular, incluida la sustitución del filtro. Este método ayuda a mantener limpio el aire interior y es eficiente desde el punto de vista energético, pero no elimina por completo los contaminantes de la vivienda. El modo de instalación y las dimensiones requeridas pueden consultarse en el manual de usuario.

• Tanto la instalación eléctrica como la mecánica deben ser realizadas por profesionales cualificados. Este aparato eléctrico está diseñado para instalarse en una encimera con un grosor de entre 2 y 6 cm para una instalación superior, o de entre 2,5 y 6 cm para una instalación rasante. Al instalar la placa de cocción, mantenga una distancia mínima de 5 cm delante, 4 cm a los lados y 50 cm de los muebles altos. Nota: Las distancias recomendadas se dan sólo a título de ejemplo. Cuando planifique su cocina, siga las directrices del fabricante.

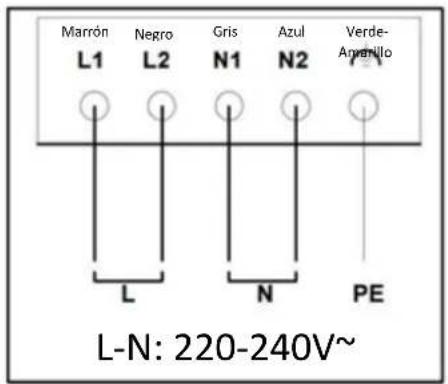

3.1 Conexión a la red eléctrica

Para conectar la placa de cocción a la red eléctrica, proceda del siguiente modo: - Saque la placa de cocción de su embalaje y colóquela sobre una superficie plana. - Conecte el cable de alimentación a la placa de cocción. - Conecte el otro extremo del cable de alimentación a la red eléctrica. - Asegúrese de que la conexión eléctrica es segura y cumple la normativa eléctrica local.

• Desconecte el aparato de la red eléctrica.

• La instalación debe ser realizada por personal profesionalmente cualificado que conozca la normativa vigente en materia de instalación y

• El fabricante declina toda responsabilidad hacia personas, animales o bienes si no se siguen las directrices proporcionadas en este capítulo.

• El cable de alimentación debe ser lo suficientemente largo para permitir retirar la placa de cocción de la encimera.

• Asegúrese de que la conexión eléctrica es segura y cumple la normativa eléctrica local.

• No utilice cables alargadores.

• El cable de alimentación de tierra debe ser 2 cm más largo que los demás cables.17

• Si el aparato eléctrico no se suministra con cable de alimentación, utilice uno con un diámetro mínimo del conductor de 2,5 mm

para potencias de hasta 7200 vatios; para potencias superiores, el diámetro debe ser de 4 mm

• La temperatura no debe alcanzar los 50 °C por encima de la temperatura ambiente en ningún punto del cable.

• El aparato está previsto para una conexión permanente a la red eléctrica.

• A tener en cuenta Antes de volver a conectar el circuito a la red eléctrica, asegúrese de que funciona correctamente, compruebe siempre que el cable de alimentación está correctamente instalado.

• A tener en cuenta El cable de interconexión debe ser sustituido por el servicio de asistencia técnica autorizado o por una persona con cualificación similar. Nota: el producto está equipado con una función de limitación de potencia, que permite establecer un límite máximo de potencia. El límite debe establecerse en el momento de la conexión del producto a la red eléctrica o cuando se vuelva a conectar la propia red eléctrica (en los 2 minutos siguientes).

Antes de iniciar la instalación:

• Tras desembalar el producto, compruebe que no haya sufrido daños durante el transporte y, en caso de problema, póngase en contacto con el distribuidor o el servicio de atención al cliente antes de instalarlo.

• Compruebe que el producto es del tamaño adecuado para la zona de instalación.

• Compruebe si hay accesorios (por ejemplo, bolsas con tornillos, certificados de garantía, etc.) dentro del embalaje (colocados allí por razones de transporte). Retírelos y manténgalos a salvo, si los hay.

• Compruebe también que haya una toma de corriente cerca de la zona de instalación. Preparación del mueble para la instalación: - El producto no puede instalarse encima de aparatos de refrigeración, lavavajillas, calefactores, hornos, lavadoras y secadoras. - Realice los recortes en el mueble antes de introducir la placa de cocción y retire con cuidado las virutas o el serrín. - Para optimizar la instalación del filtro, se aconseja cortar una ranura en el zócalo para insertar una rejilla (disponible en el mercado). IMPORTANTE: utilice un adhesivo sellador monocomponente (S), que soporta temperaturas de hasta 250°; antes de la instalación, limpie a fondo las superficies a pegar y elimine cualquier sustancia que pueda comprometer la adhesión, (por ejemplo, agentes desmoldeantes, conservantes, grasas, aceite, polvo, restos de adhesivos antiguos, etc.); el adhesivo debe extenderse uniformemente por todo el exterior del marco; después del pegado, deje secar el adhesivo durante unas 24 horas. ¡Precaución! Si los tornillos o los dispositivos de fijación no se instalan de acuerdo con estas instrucciones, pueden producirse riesgos eléctricos.18 Nota: para asegurar la correcta instalación del producto, se recomienda encintar las tuberías utilizando un adhesivo con las siguientes características: - Film de PVC suave y elástico, con adhesivo de base acrílica. - Cumple la normativa DIN EN 60454. - Ignífugo. - Excelente resistencia al desgaste. - Resistente a las fluctuaciones de temperatura. - Puede utilizarse a bajas temperaturas.19 MANEJO DE LA PLACA DE COCCIÓN CON LOS BOTONES SENSORES

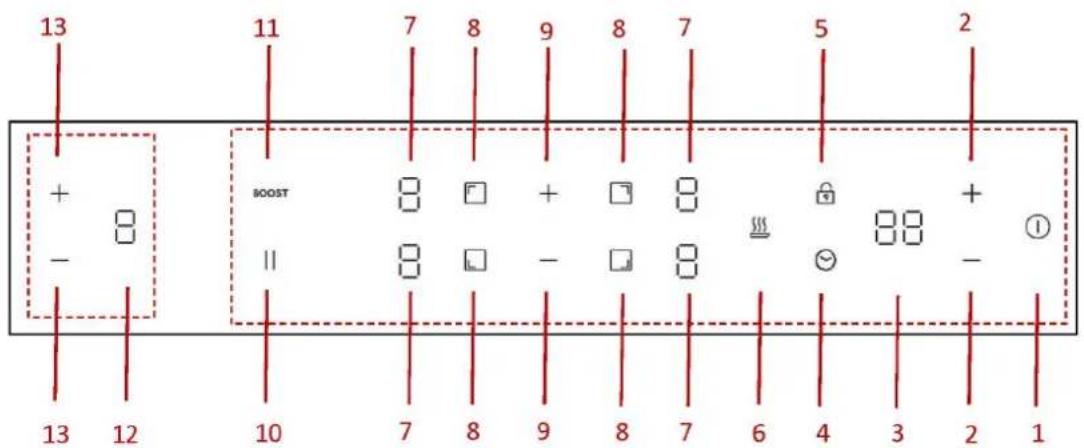

1 Encendido/apagado 2 Ajuste del temporizador 3 Pantalla del temporizador 4 Selección del temporizador 5 Bloqueo para niños 6 Función Mantener caliente 7 Indicador del nivel de potencia de la placa 8 Selección de la zona de cocción

Indicador del nivel de potencia de la campana 11 Selección del nivel de potencia de la placa 12 Potencia Máxima 13 Selección del nivel de potencia de la campana

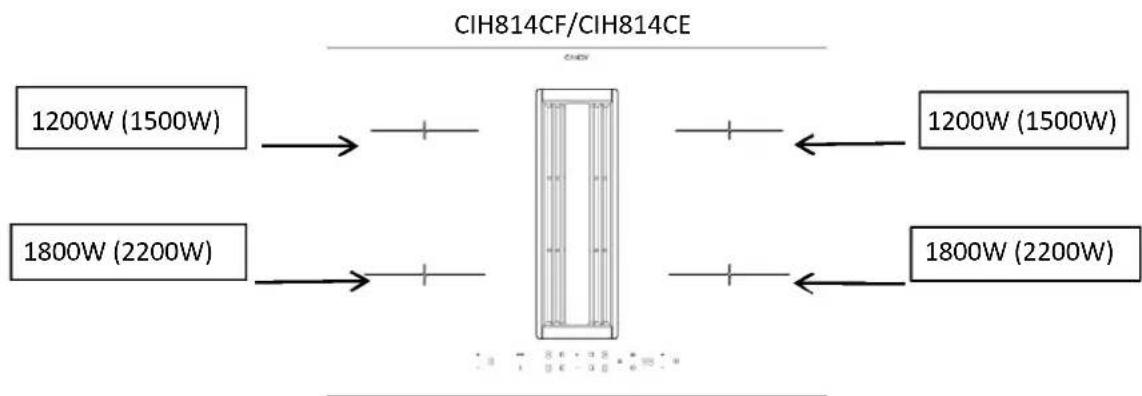

ESPECIFICACIÓN DEL PRODUCTO

Tras el encendido, el zumbador emite un pitido, todas las pantallas muestran " 0 " y la campana entra en estado de espera. Si no hay ninguna operación en 30 segundos, toda la pantalla se apagará completamente y la campana se apagará automáticamente. Puede volver a activar la campana en cualquier momento tocando cualquier panel de control.

2. AJUSTE DEL NIVEL DE POTENCIA:

La campana ofrece cuatro niveles de potencia (nivel 1 a nivel 4), lo que permite a los usuarios ajustar la intensidad de la succión en función de sus necesidades. Mantenga pulsada la tecla de selección de potencia durante 1 segundo para activar la campana. Por defecto, se iniciará en el nivel 1. Puede seleccionar el nivel de potencia pulsando la tecla y .

3. MODO POTENCIA MÁXIMA:

El modo Potencia máxima, que se activa seleccionando el nivel de potencia más alto ("P"), proporciona una succión intensificada para eliminar rápidamente los humos de la cocción. Dura sólo 10 minutos para evitar un consumo excesivo de energía y está diseñado para eliminar eficazmente los olores y la grasa de la cocina durante las sesiones de cocción intensas. Mantenga pulsada la tecla durante un segundo después de ajustar el nivel de potencia; la campana entrará directamente en el MODO DE POTENCIA MÁXIMA (P). Ten en cuenta que el MODO DE POTENCIA MÁXIMA sólo puede durar 10 minutos, después pasará al nivel 4 automáticamente. a) MODO DE APAGADO DIFERIDO: Una vez que la placa de cocción deja de funcionar, la campana sigue extrayendo los humos residuales del aceite. Funciona hasta 5 minutos para garantizar una ventilación completa incluso después de haber dejado de cocinar. Transcurridos 5 minutos, se apagará automáticamente. Ayuda a mantener un entorno de cocina limpio y sin olores eliminando los olores persistentes de la cocina y las partículas de grasa. Pulse la tecla para apagar la campana (P4321dapagar). También puede mantener pulsada la tecla durante un segundo para entrar directamente en el modo de apagado diferido (d). Durante el modo de apagado diferido, puede pulsar para apagar la campana directamente, o pulsar para encender la campana al nivel 1. Puede seleccionar el nivel de potencia pulsando la tecla y .

La campana ajusta su funcionamiento en función de la actividad de la placa de inducción. Cuando la placa está encendida, la campana se activa en el nivel 1. Una vez apagada la placa de cocción, la campana pasa automáticamente al modo de apagado diferido. Esto garantiza una ventilación continua incluso después de terminar de cocinar, eliminando eficazmente los olores residuales y la grasa del entorno de la cocina. Uso de la placa de cocción Empezar a cocinar

• Después del encendido, el zumbador pita una vez, todos los indicadores de la placa se iluminan durante 1 segundo y luego se apagan, indicando que la placa ha entrado en el estado de espera.21

1. Toque el interruptor de encendido/apagado , todos los indicadores muestran "-".

2. Coloque una cacerola adecuada sobre la zona de cocción que se vaya a utilizar.

Asegúrese de que la base de la cacerola y la superficie de la zona de cocción estén limpias y secas.

3. Al tocar el control de selección de la zona de calentamiento, parpadeará el indicador

4. Seleccione el ajuste del calor tocando el control de nivel de potencia.

• Si no se selecciona un ajuste de calor en 1 minuto, la placa se apaga automáticamente.

• Habrá que empezar de nuevo desde el paso 1.

• El ajuste del calor se puede modificar en cualquier momento durante la cocción. Cuando haya terminado de cocinar

• Toque la selección de zona de calentamiento que se desee apagar.22

• Apague la zona de cocción tocando el control de nivel de potencia. Asegúrese de que la pantalla muestre el símbolo «0».

• Apague toda la placa pulsando el control de encendido/apagado.

• Tenga cuidado con las superficies calientes Se mostrará "H", lo que significa que la zona de cocción está demasiado caliente al tacto. Ésta desaparecerá cuando la superficie se haya enfriado hasta una temperatura segura. También puede utilizarse como función de ahorro de energía; si desea calentar otras cacerolas, utilice la zona de cocción que aún esté caliente. Uso de la función Potencia Máxima Activar la función Potencia Máxima

1. Seleccione la zona con función de Potencia máxima.

2. Tocando la tecla de "POTENCIA MÁXIMA", la indicación del nivel de potencia muestra "P".

Cancelar la función Potencia Máxima

1. Seleccione la zona con función de Potencia máxima.23

2. Toque la tecla de "POTENCIA MÁXIMA" o pulse el nivel de potencia para cancelar

la función de Potencia Máxima, y seleccione el nivel que desea ajustar.

• La función Potencia Máxima solo puede durar 5 minutos, después de los cuales la zona volverá al nivel 9 automáticamente. Bloqueo de los controles

• Se pueden bloquear los controles para evitar el uso no intencional (p. ej., que los niños enciendan las zonas de cocción de forma accidental).

• Cuando los controles están bloqueados, todos los controles excepto el de ENCENDIDO/APAGADO se encuentran deshabilitados. Para bloquear los controles Toque el control de bloqueo para niños . El indicador del temporizador mostrará "Lo". Para desbloquear los controles

• Asegúrese de que la placa esté encendida.

• Toque y mantenga pulsado el control de bloqueo para niños durante 3 segundos.

• Ahora puede empezar a usar su placa. Cuando la placa se encuentra en modo bloqueo, todos los controles se deshabilitan, excepto el de encendido/apagado; la placa se puede apagar en cualquier momento con el control de encendido/apagado en caso

emergencia, pero deberá desbloquear la placa para volver a usarla. Indicador de calor residual Cuando la placa ha estado funcionando durante un tiempo, queda algo de calor residual. La letra “H” aparece para avisar al usuario que se mantenga alejado de ella. Apagado automático Función de seguridad de la placa con la que se apaga automáticamente. Esto ocurre cuando se olvida de apagar una zona de cocción. Los tiempos de apagado predeterminados se muestran en la siguiente tabla: Nivel de potencia

Tiempo de funcionamiento predeterminado (hora)

Uso del temporizador Se puede utilizar el temporizador de dos maneras diferentes:

• Se puede utilizar como avisador por minutos. En este caso, el temporizador no enciende ninguna zona de cocción cuando se cumple el tiempo seleccionado.

• Puede usarlo como temporizador de corte para apagar una o más zonas de cocción después de que se acabe el tiempo.

• Puede ajustar el temporizador a hasta 99 minutos. Uso del temporizador como avisador por minutos

• Asegúrese de que la placa esté encendida. Y la tecla de selección de zonas no está activada (la indicación de zona '-' no parpadea). Nota: Puede establecer un minutero antes o después de finalizar la configuración de la zona de cocción.

• Toque la tecla del temporizador, "30" se mostrará en la pantalla del temporizador y parpadeará. La configuración predeterminada es de 30 min.

• Seleccione el tiempo tocando el control "-" o "+" (ej: 5). Toque corto para ajustar 1 min y toque largo para ajustar 10 min.

• Cuando se ajusta el tiempo, se inicia de inmediato la cuenta regresiva. La pantalla mostrará el tiempo restante.

• Cuando se cumple el tiempo seleccionado, el zumbador genera un pitido durante 20 segundos y el indicador del temporizador muestra "- -". Uso del temporizador para apagar una o más zonas de cocción

• Toque el control de selección de zona de calentamiento para la que se desee ajustar el temporizador.

• Toque la tecla del temporizador, "30" se mostrará en la pantalla del temporizador y parpadeará. La configuración predeterminada es de 30 min.25

• Seleccione el tiempo tocando el control "-" o "+" (ej: 5). Toque corto para ajustar 1 min y toque largo para ajustar 10 min.

• Cuando se ajusta el tiempo, se inicia de inmediato la cuenta regresiva. La pantalla mostrará el tiempo restante. NOTA: Habrá un punto rojo en la esquina inferior derecha del indicador del nivel de potencia que indica que esa zona está seleccionada.

• Cuando finaliza el temporizador de cocción, se apagará la zona de cocción correspondiente de forma automática. Nota: Las otras zonas de cocción que estuvieran encendidas con anterioridad seguirán funcionando. Si el temporizador está configurado en más de una zona:

• Cuando configure el temporizador para varias zonas de cocción, se indicarán puntos rojos de las zonas de cocción pertinentes. La pantalla del temporizador muestra el temporizador de minutos. Parpadeará el punto de la zona seleccionada.

(puesto a 15 minutos)

(puesto a 25 minutos)

• Una vez transcurrido el tiempo especificado, la zona de cocción correspondiente se apagará. Entonces, se mostrará la temporización de la otra zona y parpadeará el punto correspondiente a dicha zona. Nota: Toque el control de la zona de cocción; se mostrará la temporización correspondiente en el indicador del temporizador. Cancelar el temporizador

• Toque el control de selección de zona de calentamiento para la que se desee cancelar el temporizador.

• Al tocar el control del temporizador, el indicador parpadeará.

• Tocando el control "-" para poner el temporizador en "00", el temporizador se cancela.26 Ajustes de potencia La potencia calorífica de las zonas de cocción puede ajustarse a varios niveles de potencia. En el cuadro encontrará ejemplos de cómo utilizar cada ajuste. Nivel de cocción: Adecuado para:

Mantener la comida caliente. Cocer a fuego lento pequeñas cantidades (ajuste de potencia más bajo).

Cocción a fuego lento. 3-4 Cocer a fuego lento cantidades mayores o asar trozos de carne más grandes hasta que estén bien cocidos. 5-6 Obtener jugos. 7-8 Asar, obtener jugos.

Asar (máxima potencia). Control de la energía Esta placa de cocción puede conectarse a una fuente de alimentación de 13, 20, 25 o 32 amperios y configurarse para que funcione con cualquiera de estas potencias. La placa está preestablecida para conectarse a una fuente de alimentación de 32 amperios. Cuando se seleccionen cuatro zonas al mismo tiempo, la placa limitará la potencia máxima consumida para que no se supere la potencia de 7,0 kW. Del mismo modo, cuando la placa esté conectada y configurada en un modo de alimentación de 13/20/25 amp, la placa limitará la potencia máxima a 2,5/3,5/4,5/7,0 kW. Sin embargo, si la placa de cocción está conectada y configurada a una fuente de alimentación de 32 amperios, las cuatro zonas pueden utilizarse al mismo tiempo en el ajuste de máxima potencia. Para cambiar la configuración del control de potencia

1. Corte la alimentación eléctrica de la placa de cocción.

2. Deje el suministro eléctrico cortado durante un minuto.

3. Vuelva a conectar la fuente de alimentación.

4. Siga las instrucciones del apartado "Para configurar la placa de cocción en modo ECO"

a partir del paso "1". NOTA: La configuración del modo ECO sólo se puede introducir una vez si no se corta la alimentación de la placa de cocción. (Nota: El modo ECO debe ajustarse antes de que transcurra un minuto desde el encendido; de lo contrario, el ajuste del modo ECO no podrá introducirse transcurrido más de un minuto). Para configurar la placa de cocción en control de potencia

1. Toque la tecla de encendido/apagado para encender la fuente de alimentación.

El zumbador emite un pitido y todos los indicadores muestran "-" y "- -".27

2. Toque la tecla de la zona delantera izquierda y la tecla de la zona trasera izquierda

simultáneamente durante 3 segundos. El zumbador emite un pitido que indica que la placa de inducción entra en la selección del modo ECO. (La pantalla muestra la potencia preajustada de 7,0 kW)

3. Toque la tecla del temporizador, la pantalla del temporizador parpadeará.

Ahora puede seleccionar el ajuste de potencia.

4. Para cambiar el ajuste de potencia total, pulse la tecla del área frontal izquierda para

seleccionar un nuevo ajuste de potencia total. Si vuelve a pulsar la tecla de la zona delantera izquierda, pasará de una opción a otra. La pantalla del temporizador mostrará cuatro opciones: 25, 35, 45 y 70. Por ejemplo, cuando la pantalla del temporizador muestra el número "25", indica que la potencia total está ajustada a 2500 W. Mantenga pulsada la tecla de la zona delantera izquierda hasta que encuentre el ajuste de potencia deseado. *Por defecto, la potencia viene ajustada de fábrica a 7,0 kW.

5. Toque de nuevo la tecla del temporizador, la pantalla del temporizador dejará

de parpadear y la tecla de la zona previamente seleccionada mostrará "o" indicando que el ajuste está confirmado.

6. Toque la tecla de encendido/apagado para apagar. A continuación se enciende

y la placa queda configurada lista para usar en el modo ECO para el que la ajustó.

7. Toque la tecla de encendido/apagado para encender, ahora puede utilizar el nuevo

ajuste de potencia.28

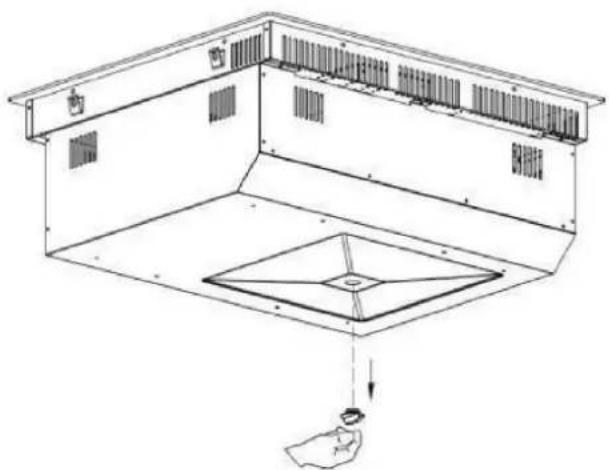

LIMPIEZA Y MANTENIMIENTO

• Antes de limpiar, apague la placa de cocción y deje que se enfríe.

• No utilice limpiadores de vapor o de alta presión para limpiar la placa de cocción, ya que podría producirse una descarga eléctrica.

• Cuando limpie el sensor de encendido/apagado, hágalo sólo ligeramente. De lo contrario, la placa podría encenderse accidentalmente. Placa vitrocerámica ¡Importante! No utilice nunca productos de limpieza agresivos como estropajos ásperos, limpiadores abrasivos para cacerolas, quitamanchas, etc. Limpieza tras el uso Limpie siempre toda la placa de cocción cuando se ensucie. Se recomienda hacerlo cada vez que se utilice la placa de cocción. Para limpiarla, utilice un paño húmedo y un poco de detergente líquido. A continuación, seque la placa con un paño limpio y seco para asegurarse de que no quedan restos de detergente en la superficie de la placa. Limpieza semanal Limpie a fondo toda la placa de cocción una vez a la semana con productos comerciales de limpieza de vitrocerámica. Siga atentamente las instrucciones del fabricante. Una vez aplicado, el producto de limpieza recubre la placa con una película protectora resistente al agua y la suciedad. Toda la suciedad permanece en la lámina y puede eliminarse fácilmente. A continuación, seque la placa con un paño limpio. Asegúrese de que no queda ningún producto de limpieza en la superficie de la placa de cocción, ya que éste reaccionará de forma agresiva cuando se caliente la placa y cambiará la superficie. Suciedad específica. La suciedad fuerte y las manchas (cal y manchas brillantes de tipo nácar) pueden eliminarse mejor cuando la placa de cocción está todavía ligeramente caliente. Utilice productos de limpieza comerciales para limpiar la placa de cocción. Proceda como se indica en el punto 2. En primer lugar, empape los alimentos que hayan hervido con un paño húmedo y, a continuación, elimine los restos de suciedad con una rasqueta especial para vitrocerámicas. A continuación, vuelva a limpiar la placa de cocción como se describe en el punto 2.29 El azúcar quemado y el plástico derretido deben retirarse inmediatamente, cuando aún están calientes, con una rasqueta de vidrio. A continuación, vuelva a limpiar la placa de cocción como se describe en el punto 2. Los granos de arena que pueden caer sobre la placa al pelar patatas o limpiar lechugas pueden arañar la superficie de la placa al mover las ollas. Asegúrese de que no queden granos de arena en la placa de cocción. Los cambios de color de la placa de cocción no afectan al funcionamiento ni a la estabilidad del material vitrocerámico. Estos cambios de color no son cambios en el material, sino restos de comida que no se eliminaron y que se han quemado en la superficie. Los puntos brillantes se producen cuando la base de la batería de cocina roza la superficie de la placa, sobre todo cuando se utilizan baterías de cocina con base de aluminio o productos de limpieza inadecuados. Son difíciles de eliminar con los productos de limpieza habituales. Es posible que tenga que repetir el proceso de limpieza varias veces. Con el tiempo, la decoración se desgastará y aparecerán manchas oscuras como resultado del uso de productos de limpieza agresivos y de fondos de olla defectuosos. En caso de que se vierta accidentalmente una gran cantidad de líquido en la máquina, retire el tapón de silicona de la carcasa inferior para liberar el líquido.30

QUÉ HACER EN CASO DE PROBLEMAS

En caso de que se produzca algún error durante el funcionamiento, compruebe la siguiente tabla antes de llamar al servicio técnico. A continuación, se indican algunos errores comunes y las comprobaciones que deben realizarse. Problema Causas posibles Qué hacer La placa de cocción no se puede encender. No hay alimentación. Asegúrese de que la placa esté conectada al suministro eléctrico y que este esté encendido. Compruebe si hay algún corte de energía en su casa o en la zona. Si se han realizado todas las comprobaciones y el problema persiste, llame a un técnico cualificado. Los controles táctiles no responden. Los controles están bloqueados. Desbloquee los controles. Consulte la sección "MANEJO DE LA PLACA DE COCCIÓN CON LOS BOTONES SENSORES" para obtener instrucciones. Los controles táctiles son difíciles de manejar. Puede que haya una ligera capa de agua sobre los controles o puede que se esté utilizando la punta de los dedos para tocarlos. Asegúrese de que la zona del control táctil esté seca y utilice la yema de los dedos para tocar los controles. Se está rayando el cristal. Utensilios de cocina con extremos rugosos. Se están utilizando estropajos o productos de limpieza abrasivos e inadecuados. Utilice utensilios de cocina con bases planas y lisas. Vea «Elegir los utensilios de cocina adecuados». Vea «Cuidado y limpieza». Algunas sartenes emiten ruidos de crujidos o chasquidos. Esto puede estar causado por la fabricación de los utensilios de cocina (capas de diferentes metales que vibran de manera diferente). Es algo normal para los utensilios de cocina y no indica ningún fallo. La placa de inducción emite un sonido grave de zumbido cuando se utiliza con un ajuste de temperatura alta. Esto se debe a la tecnología de la cocina de inducción. Es normal, pero el ruido debería reducirse o desaparecer por completo cuando se baja el ajuste de temperatura. Se oye un ruido de ventilador procedente de la placa de inducción. La placa de inducción incluye un ventilador de refrigeración integrado para evitar que se recaliente la electrónica. Puede seguir funcionando incluso después de haber apagado la placa de inducción. Esto es normal y no requiere ninguna acción. No desconecte la placa del enchufe de pared mientras el ventilador esté funcionando. Las cacerolas no se calientan y se muestra en la pantalla. La placa de inducción no puede detectar la cacerola porque no es apta para la cocina de inducción. La placa de inducción no puede detectar la cacerola porque es demasiado pequeña para la zona de cocción o no se ha centrado convenientemente sobre ella. Utilice utensilios de cocina aptos para inducción. Vea la sección «Elegir los utensilios de cocina adecuados». Centre la cacerola y asegúrese de que su base se ajusta al tamaño de la zona de cocción. La placa de inducción o una zona de cocción se ha apagado inesperadamente, se oye un sonido y se muestra un código de error (normalmente alternando con uno o dos dígitos en la pantalla del temporizador de cocción). Fallo técnico. Anote las letras y números del error, desconecte la placa del enchufe y contacte con un técnico cualificado.31 Tras conectar la alimentación y pulsar la tecla de encendido, el aparato no responde. ¿Hay un fallo en el suministro eléctrico? Espere a que se reanude la alimentación. ¿Se ha fundido el fusible o se ha disparado el disyuntor? Compruebe cuidadosamente las causas profundas. Si el problema no puede solucionarse, póngase en contacto con nuestro Centro de Servicio para su inspección y reparación. ¿Está bien conectado el enchufe? El calentamiento se interrumpe durante el uso normal y se oye un "bip". ¿Utensilios de cocina incompatibles o no utilizados? Sustituya los utensilios de cocina; utilice utensilios de cocina adecuados para la placa de inducción. La batería de cocina no está colocada en el centro de la zona de calentamiento. Coloque la batería de cocina en el centro de la zona de calentamiento indicada. ¿Se calienta la batería de cocina pero se sale continuamente? Coloque la batería de cocina dentro de la zona de calentamiento. No funciona mientras se utiliza el calentamiento. ¿La batería de cocina está vacía o la temperatura es demasiado alta? Compruebe si se está haciendo un uso indebido del aparato. ¿Está obstruida la rejilla de entrada/extracción del aire o se ha acumulado suciedad en ella? Desatasque la rejilla de entrada y extracción del aire. Espere a que el aparato se enfríe y vuelva a encenderlo. ¿La cocina funciona durante más de 2 horas sin ninguna interacción? Restablezca los modos de cocción o utilice la función de temporizador. Si los remedios/controles anteriores no pueden solucionar el problema, desenchufe el aparato inmediatamente y póngase en contacto con el Centro de Servicio para su inspección y reparación. Anote el código de error y comuníquelo al centro de servicio. Para evitar peligros y daños en el aparato, no lo desmonte ni lo repare usted mismo.

PANTALLA DE FALLOS E INSPECCIÓN

Código de error Posible causa Qué hacer U No hay olla Coloque una olla adecuada en la zona de calentamiento. Si sigue sin funcionar, póngase en contacto con el centro de servicio.

Tensión de alimentación anormal (inferior a 160V). Compruebe que la alimentación eléctrica sea normal. Conecte después de que la alimentación eléctrica sea normal.

Tensión de alimentación anormal (superior a 280V). Compruebe que la alimentación eléctrica sea normal. Conecte después de que la alimentación eléctrica sea normal. E3/E5/E7 Fallo del sensor de temperatura de la bobina de inducción. Póngase en contacto con el centro de servicio. E4/E6 Fallo del sensor de temperatura IGBT. Póngase en contacto con el centro de servicio.

Fallo de comunicación entre la placa principal y la placa de visualización. Póngase en contacto con el centro de servicio. Et Protección antidesbordamiento. Limpie el agua del panel de control y vuelva a encender la placa de cocción.32

N.º Nombre Diagrama Cantidad

Soporte de instalación

Rejilla de entrada de aire

Tubo cuadrado de 9 cm

Tubo cuadrado de 6 cm

1 pza. (sólo para la versión con filtrado)

2 pzas. para versión con filtrado 1 pza. para versión con extracción

1 pza. (sólo para la versión con filtrado)33

Adhesivo de aluminio

5 pzas. 12 Filtro de carbón (sólo para la versión con filtración)

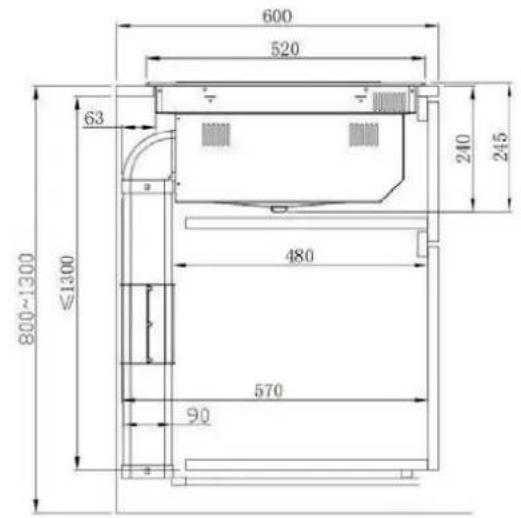

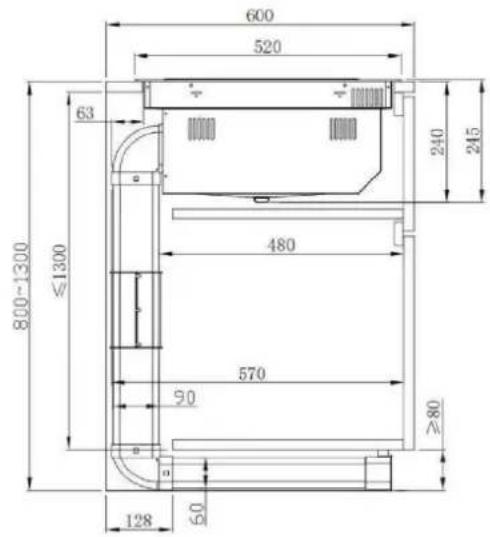

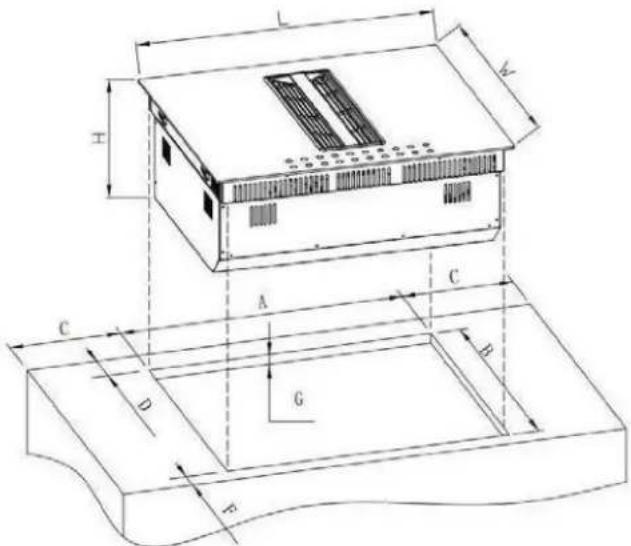

INSTALACIÓN DEL PRODUCTO

Paso 1: Atornille los soportes de instalación en la caja inferior. Paso 2: Pegue la barra de esponja alrededor de la vitrocerámica.

Paso 3: Arregle la tubería doblada. Paso 4: Instale el producto en el mueble (del paso a al paso b).34 Paso 5: Si la altura del armario es inferior a 80 cm, podemos cortar el tubo a la longitud deseada. Paso 6: Si la altura del armario es superior a 80 cm, podemos utilizar dos tubos con una conexión.

Paso 7: Instale el tubo y péguelo con la tira de sellado. Paso 8: Instale el conjunto de salida de aire ASSY en la parte inferior del mueble y fíjelo con tornillos.

Paso 9: Instale el filtro de carbón en el conjunto de salida de aire (*filtro de carbón sólo para la versión con filtrado). Paso 10: Instale la rejilla.35

DIMENSIÓN DE LA INSTALACIÓN

≥40 ≥70 ≥40 20-4036 Tamaño del mueble y del tubo de humos Versión con filtrado Versión con extracción

Esta placa solo debe conectarla a la red eléctrica un profesional cualificado.

Antes de conectar la placa a la red eléctrica, compruebe que:

1. El sistema de cableado doméstico es apto para la potencia necesaria para la placa.

2. El voltaje se corresponde con el valor indicado en la placa nominal

3. Las secciones de cable del suministro eléctrico pueden soportar la carga especificada

en la placa nominal. Para conectar la placa a la red eléctrica, no utilice adaptadores, reductores o dispositivos de ramificación, puesto que pueden causar un sobrecalentamiento e incendios. El cable de suministro eléctrico no debe tocar las piezas calientes y debe colocarse de manera que su temperatura no supere los 75 °C en ningún punto. Compruebe con un electricista si el sistema de cableado doméstico es adecuado y no pre senta alteraciones. Cualquier alteración únicamente puede realizarla un electricista cualificado.37 La fuente de alimentación debe conectarse de conformidad con la norma pertinente. El método de conexión se muestra a continuación.

• Si el cable está dañado o tiene que reemplazarse, la operación debe realizarla el agente posventa con herramientas adecuadas, para evitar accidentes.

• Si el electrodoméstico se conecta directamente a la red, deberá instalarse un disyuntor omnipolar con un espacio mínimo de 3mm entre los contactos.

• El instalador debe garantizar que se realiza la conexión eléctrica correcta y que cumple con las regulaciones en materia de seguridad.

• El cable no debe estar doblado ni comprimido.

• Debe comprobarse el cable regularmente y únicamente lo puede reemplazar un técnico autorizado. Marrón Negro Gris Azul Verde- Amarillo L-N: 220-240V~38 Declaración especial El contenido de este manual ha sido cuidadosamente examinado. Sin embargo, la empresa no se considera responsable de cualquier error u omisión. Además, puede incluirse alguna modificación técnica en una versión revisada del manual sin previo aviso. El aspecto y el color del aparato en este manual pueden diferir de los reales. Este electrodoméstico está etiquetado de acuerdo con la directiva europea 2012/19/UE en materia de residuos de aparatos eléctricos

electrónicos (RAEE). Los residuos de aparatos eléctricos y electrónicos contienen tanto sustancias contaminantes (que pueden tener un efecto negativo en el medio ambiente) como elementos básicos (que pueden reutilizarse). Es importante que los residuos de aparatos eléctricos y electrónicos se

sometan a tratamientos específicos para desechar y eliminar correctamente los contaminantes

recuperar todos los materiales reutilizables. Las personas desempeñan

papel clave a la hora de garantizar que los aparatos eléctricos

electrónicos no se con viertan en un problema medioambiental. Para ello, es esencial seguir algunas normas básicas:

Los RAEE no deben recibir el mismo tratamiento que los residuos domésticos.

Los RAEE deben llevarse a áreas de recolección específicas gestionadas por el ayuntamie nto o por una empresa registrada. En muchos países puede haber servicios de recogida a domicilio para RAEE de gran tamaño. Al comprar un electrodoméstico nuevo, el aparato antiguo puede devolverse al proveedor (que debe hacerse cargo de él de forma gratuita) siempre y cuando tenga características similares y sea de un tipo equivalente al electrodoméstico adquirido.

Temporizador de funcionamento predefinido (hora)

N.º Nome Diagrama Qtde
