KÄYTTÖOHJE CIH8I4CF CANDY

Induktiokeittotason käyttöopas

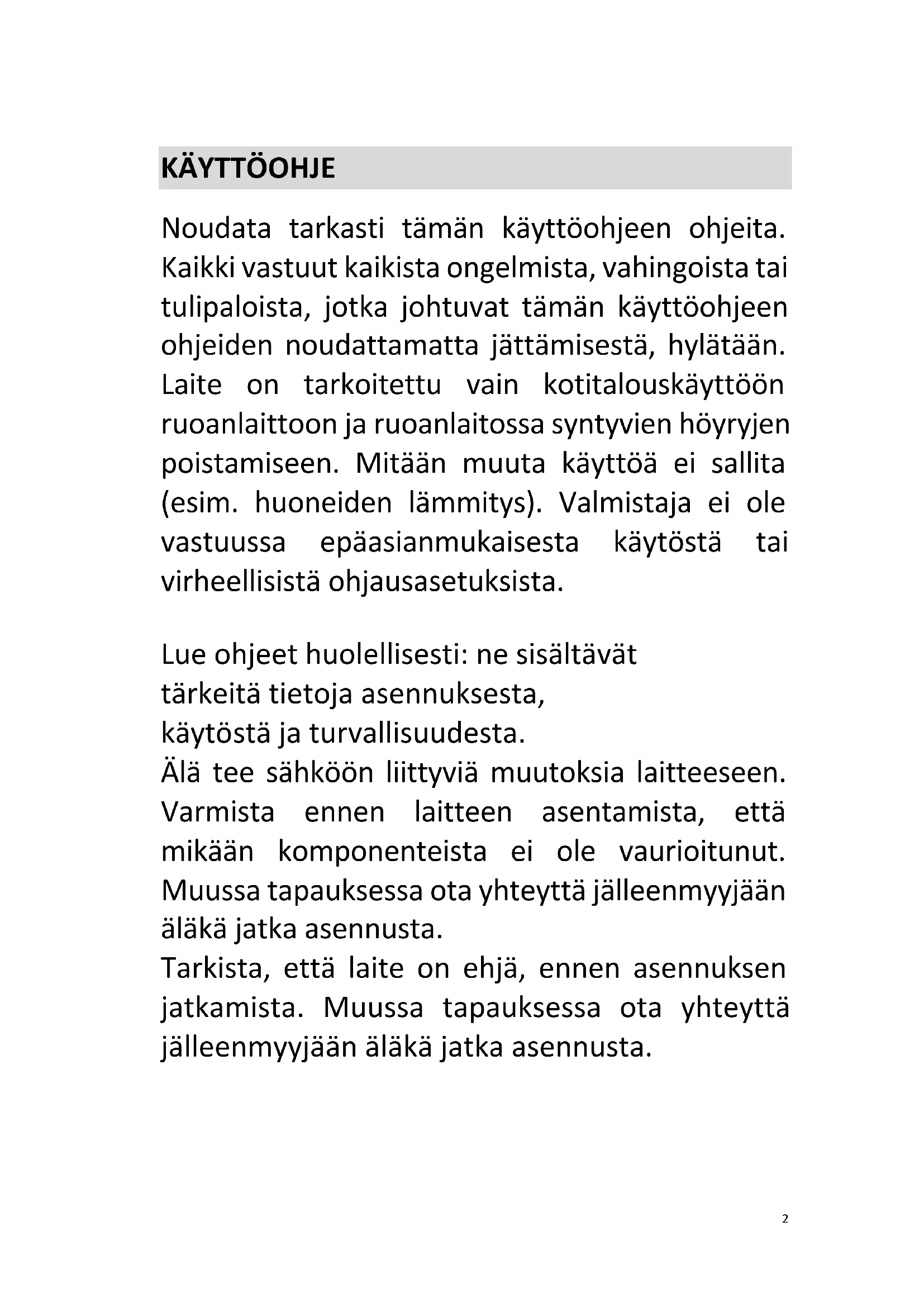

Noudata tarkasti tämän käyttöohjeen ohjeita. Kaikki vastuut kaikista ongelmista, vahingoista tai tulipaloista, jotka johtuvat tämän käyttöohjeen ohjeiden noudattamatta jättämisestä, hylätään. Laite on tarkoitettu vain kotitalouskäyttöön ruoanlaittoon ja ruoanlaitossa syntyvien höyryjen poistamiseen. Mitään muuta käyttöä ei sallita (esim. huoneiden lämmitys). Valmistaja ei ole vastuussa epäasianmukaisesta käytöstä tai virheellisistä ohjausasetuksista. Lue ohjeet huolellisesti: ne sisältävät tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta. Älä tee sähköön liittyviä muutoksia laitteeseen. Varmista ennen laitteen asentamista, että mikään komponenteista ei ole vaurioitunut. Muussa tapauksessa ota yhteyttä jälleenmyyjään äläkä jatka asennusta. Tarkista, että laite on ehjä, ennen asennuksen jatkamista. Muussa tapauksessa ota yhteyttä jälleenmyyjään äläkä jatka asennusta.3

Huomaa! Noudata tarkasti seuraavia ohjeita:

• Laite on irrotettava virtalähteestä ennen asennustöiden suorittamista.

• Asennuksen tai huollon saa suorittaa vain pätevä teknikko valmistajan ohjeiden ja paikallisten turvallisuusmääräysten mukaisesti. Älä korjaa tai vaihda mitään laitteen osaa, ellei sitä ole erikseen mainittu käyttöoppaassa.

• Laki määrää, että tämä laite on maadoitettava.

• Virtajohdon on oltava riittävän pitkä, jotta sisäänrakennettu laite voidaan liittää virtalähteeseen.

• Jotta asennus olisi voimassa olevien turvallisuusmääräysten mukainen, tarvitaan hyväksytty omnipolaarinen katkaisija, joka takaa verkkovirran täydellisen katkaisun ylijänniteluokassa III asennussääntöjen mukaisesti.

• Älä käytä virtaliuskoja tai jatkojohtoja.

• Kun asennus on valmis, sähkökomponentit eivät saa enää olla käyttäjän saatavilla.

• Laite ja sen esteettömät osat kuumenevat käytön aikana. Varo koskettamasta lämmityselementtejä.4

• Varmista, että lapset eivät leiki laitteella. Pidä lapset poissa laitteen läheisyydestä ja valvo heitä, koska esteettömät osat voivat kuumentua käytön aikana.

• Sydämentahdistimia ja aktiivisia implantteja käyttävien henkilöiden on tärkeää tarkistaa ennen induktiokeittotason käyttöä, että heidän sydämentahdistimensa on yhteensopiva laitteen kanssa.

• Älä koske laitteen lämmityselementteihin käytön aikana ja sen jälkeen.

• Vältä kontaktia kankaiden tai muiden syttyvien materiaalien kanssa, kunnes kaikki keittotason komponentit ovat jäähtyneet riittävästi, sillä muutoin on olemassa tulipalon vaara.

• Älä aseta syttyvää materiaalia laitteen päälle tai lähelle.

• Ylikuumentuneet rasvat ja öljyt syttyvät helposti tuleen. Valvo rasvaisen tai öljyisen ruoan kypsentämistä.

• Jos laitteen pinta on haljennut, sammuta laite välittömästi, sillä muutoin on olemassa sähköiskun vaara.

• Laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai erillisellä kauko- ohjausjärjestelmällä.5

• Valvomaton ruoanlaitto laitteella, kun ruuan- laitossa käytetään öljyä tai rasvaa, voi olla vaarallista ja aiheuttaa tulipalon.

• Ruoanvalmistusprosessia on valvottava. Lyhyttä kypsennysprosessia on valvottava jatkuvasti.

• ÄLÄ KOSKAAN yritä sammuttaa tulipaloja vedellä. Sammuta sen sijaan laite ja tukahduta liekit esimerkiksi kannella tai palopeitolla. Palovaara: älä aseta esineitä ruoanlaittopinnoille.

• Älä käytä höyrypuhdistusaineita, sillä tästä aiheutuu sähköiskun vaara.

• Älä aseta laitteen päälle metalliesineitä, kuten veitsiä, haarukoita, lusikoita tai kansia, koska ne voivat kuumentua.

• Ennen laitteen liittämistä sähköverkkoon: tarkista arvokilpi (laitteen pohjassa) sen varmistamiseksi, että jännite ja teho vastaavat verkkovirtaa ja että pistorasia on sopiva. Jos olet epävarma, ota yhteyttä pätevään sähköasentajaan. Tärkeää

• Sammuta keittotaso käytön jälkeen kytkimestä äläkä luota astiantunnistimeen.6

• Estä nesteiden kiehuminen yli keittoastian, joten käännä lämpöä pienemmälle, kun keität tai kuumennat nesteitä.

• Älä jätä lämmityselementtejä päälle, kun keittotasolla on tyhjiä kattiloita, tai silloin, jos keittotaso on tyhjä.

• Sammuta asiaankuuluva keittolevy, kun olet lopettanut ruoanlaiton.

• Älä koskaan käytä alumiinifoliota ruoan- laittoon äläkä koskaan aseta alumiiniin pakattuja tuotteita keittotasolle. Alumiini sulaa ja vahin- goittaa laitettasi, josta tulee korjauskelvoton.

• Älä koskaan kuumenna elintarvikkeita sisältäviä säilykepurkkeja avaamatta purkkeja ensin, sillä avaamattomat säilykepurkit voivat räjähtää.

• Tämä varoitus koskee myös kaikkia muita keittotasotyyppejä.

• Suuria tehotasoja, kuten tehostustoimintoa, ei saa käyttää tiettyjen nesteiden, kuten pais- toöljyn, lämmittämiseen. Liiallinen kuumennus voi olla vaarallista. Suosittelemme tällaisissa tapauksissa alhaisemman tehotason käyttöä.7

• Astiat on sijoitettava suoraan keittotasolle ja keskelle. Kattilan ja keittotason väliin ei saa missään tapauksessa asettaa muita esineitä.

• Jos lämpötila nousee liian korkeaksi, laite pienentää automaattisesti keittoalueiden tehotasoa.

• Ennen kuin teet mitään puhdistus- tai huoltotöitä, irrota laite verkkovirrasta irrottamalla pistoke tai sammuttamalla verkkovirtakytkin. Käytä suojakäsineitä kaikissa asennus- ja huoltotoimenpiteissä. Laitetta voivat käyttää yli kahdeksanvuotiaat lapset ja henkilöt, joiden fyysiset, aistilliset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole kokemusta tai tarvittavaa tietoa, edellyttäen, että heitä valvotaan, tai sen jälkeen, kun he ovat saaneet ohjeet laitteen turvallisesta käytöstä ja he ymmärtävät laitteen käyttöön liittyvät luontaiset vaarat. Lapsia on valvottava sen varmista- miseksi, että he eivät leiki laitteella. Lapset eivät saa koskaan suorittaa laitteen puhdistusta ja huoltoa, ellei heitä valvota asianmukaisesti.8 Huoneen on oltava asianmukaisesti tuuletettu, kun laitetta käytetään samanaikaisesti muiden kaasukäyttöisten laitteiden kanssa tai sellaisten laitteiden kanssa, jotka saavat virtansa jostakin muusta polttoaineesta. Laite on puhdistettava huolellisesti ja säännöllisesti sekä sisäisesti että ulkoisesti (VÄHINTÄÄN KERRAN KUUKAUDESSA) huolto-ohjeiden mukaisesti. Laitteen puhdistusta ja suodattimen vaihtoa ja puhdistusta koskevien sääntöjen noudattamatta jättäminen voi johtaa tulipalovaaraan. Ruokaa ei saa koskaan keittää liekittäen. Liekkien käyttö voi vahingoittaa suodattimia ja aiheuttaa tulipalovaaran, joten sitä on vältettävä kaikissa olosuhteissa. Paistettaessa on oltava erityisen varovainen, jotta öljy ei ylikuumene ja syty tuleen. HUOMAA

• Laitteen esteettömät osat voivat kuumentua, kun keittotaso kytketään päälle.

• Huomaa! Älä kytke laitetta virtalähteeseen ennen kuin asennus on täysin valmis. Paikallisten viranomaisten asettamia määräyksiä on nouda- tettava tiukasti savunpoiston teknisten ja turval- lisuustoimenpiteiden osalta.9

• Poistettua ilmaa ei saa kuljettaa samojen iltakanavien kautta, joita käytetään kaasunpol- ton tai muuntyyppisten palamislaitteiden synnyttämien savujen ja kaasujen poistamiseen. Älä koskaan käytä laitetta ilman, että säleikkö on oikein asennettu! Käytä asennukseen vain laitteen mukana toimitettuja kiinnitysruuveja, tai jos niitä ei ole toimitettu, osta oikeantyyp- pisiä ruuveja.

• Kun laitetta käytetään yhdessä muiden muulla kuin sähköenergialla toimivien laitteiden kanssa, huoneen alipaine ei saa ylittää 4 Pa (4 x 105 baaria). Tämä käyttöopas on säilytet- tävä tulevaa käyttötarvetta varten. Jos laite myydään tai siirretään, käyttöoppaan on pysyt- tävä laitteen mukana. Tämä laite on merkitty sähkö- ja elektroniik- kalaiteromua koskevan direktiivin 2012/19/EY (UK SI 2013 No3113) mukaisesti. Varmistamalla, että tämä laite hävitetään oikein, käyttäjä auttaa estämään mahdolliset kielteiset vaikutukset ympäristöön ja ihmisten terveyteen.10 Laitteessa tai toimitetuissa asiakirjoissa oleva symboli osoittaa, että tätä laitetta ei saa käsitellä kotitalousjätteenä, vaan se on vietävä sopivaan jätteenkeräyspaikkaan sähkö- ja elektroniikkalaitteiden kierrätystä varten. Hävitä se paikallisten jätteiden hävittämistä koskevien määräysten mukaisesti. Lisätietoja tämän laitteen käsittelystä, hyödyntämisestä ja kierrätyksestä saat ottamalla yhteyttä paikal- liseen viranomaiseen, kotitalousjätteen keräys- palveluun tai myymälään, josta laite on ostettu. Laite on suunniteltu, testattu ja kehitetty seuraavien säädösten mukaisesti:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Oikeaa käyttöä koskevat suositukset ympäristö- vaikutusten vähentämiseksi: Kun aloitat ruoanlai- ton, kytke laite päälle vähimmäisnopeudella ja jätä se päälle muutamaksi minuutiksi, kun olet lopettanut ruoanlaiton. Lisää nopeutta vain, jos höyryjä ja käryä on paljon, käyttämällä tehostustoimintoa (vain äärimmäisissä tapauk- sissa). Jotta hajunpoistojärjestelmä toimisi tehokkaasti, vaihda hiilisuodatin/-suodattimet tarvittaessa. Rasvasuodattimen korkean suori- tuskyvyn varmistamiseksi se kannattaa puhdistaa tarvittaessa. Tehokkuuden parantamiseksi ja melun minimoimiseksi käytä tässä käyttöop- paassa ilmoitettua kanavan enimmäishalkaisijaa.12

Keittotason käyttö Induktioruoanvalmistusjärjestelmä siirtää energiaa suoraan generaattorista kattilaan käyttämällä magneettista induktiota. Edut: Sähköliesiin verrattuna induktiokeittotaso on: - Turvallisempi: matalampi lämpötila lasipinnalla. - Nopeampi: lyhyemmät ruoanlämmitysajat. - Tarkempi: keittotaso reagoi välittömästi komentoihisi. - Tehokkaampi: 90 % absorboituneesta energiasta muuttuu lämmöksi. Lisäksi, kun keittoastia on poistettu keittotasolta, lämmönsiirto keskeytyy välittömästi, jolloin vältetään tarpeettomat lämpöhäviöt.

2.1 Ruoanlaittoastiat

Käytä vain astioita, jotka on merkitty symbolilla : naarmuuntumisen estämiseksi älä käytä: - astioita, joiden pohja ei ole täysin tasainen - metalliastioita, joissa on emaloitu pohja - astioita, joissa on karkea/rosoinen pohja, jotta keittotason pinta ei naarmuuntuisi - älä aseta kuumia kattiloita ja keittoastioita ohjauspaneelin pinnalle.

2.1.1 Vanhat keittoastiat

Induktioruoanlaitto tuottaa lämpöä magnetismin avulla. Keittoastioiden on tämän vuoksi oltava valmistettu magneettisesta materiaalista, kuten raudasta. Jos haluat selvittää, sopiiko keittoastia käytettäväksi induktiokeittotason kanssa, testaa sen materiaali magneetilla. Jos keittoastia ei reagoi magneettiin, se ei sovellu induktioruoanvalmistukseen.

2.1.2 Suositellut keittoastian pohjan halkaisijat

TÄRKEÄÄ: Jos keittoastian koko on väärä, keittoalueet eivät aktivoidu. Lisätietoja kullakin alueella käytettävän keittoastian vähimmäishalkaisijasta on tämän käyttöoppaan kuvitetussa osassa.

Suosituksia parhaisiin tuloksiin: - Käytä kattiloita ja astioita, joiden pohjan halkaisija on yhtä suuri kuin keittoalueen. - Käytä vain kattiloita ja astioita, joissa on tasaiset pohjat. - Peitä kattila kannella kypsennyksen aikana aina, kun se on mahdollista. - Lyhennä kypsennysaikaa keittämällä kasviksia, perunoita jne. mahdollisimman vähäisessä vesimäärässä.13 - Käytä painekattilaa, koska se vähentää energiankulutusta ja kypsennysaikaa entisestään. - Sijoita kattila keittotason keittoalueen keskelle.

OIKEAN KEITTOASTIAN VALITSEMINEN

Induktiokeittotasojen keittoastiat Induktiokeittoalueiden ruoanlaittovälineiden on oltava metallia ja niillä on oltava magneettisia ominaisuuksia. Pohjan on oltava riittävän suuri. Käytä vain keittoastioita, joiden pohja soveltuu induktiokäyttöön. Näin voit selvittää astian soveltuvuuden: Sopivat ruoanlaittovälineet Sopimattomat ruoanlaittovälineet Emaloidut teräsastiat, joissa on paksu pohja Kuparista, ruostumattomasta teräksestä, alumiinista, uuninkestävästä lasista, puusta, keramiikasta ja terrakotasta valmistetut keittoastiat Valurautapadat, joissa on emaloitu pohja Keittoastiat, jotka on valmistettu monikerroksisesta ruostumattomasta teräksestä, ruostumattomasta ferriittiteräksestä tai alumiinista, jossa on erikoispohja Suorita alla kuvattu magneettitesti tai varmista, että keittoastiassa on symboli, joka osoittaa sen soveltuvan ruoanlaittoon induktiovirralla.14 Älä koskaan käytä keittoastioita, joiden pohja on epätasainen. Kupera tai kovera pohja voi häiritä ylikuumenemissuojan toimintaa, jolloin keittotaso voi ylikuumentua. Tämä voi johtaa lasitason halkeiluun ja keittoastian pohjan sulamiseen. Takuu ei kata vaurioita, jotka aiheutuvat sopimattomien keittoastioiden käytöstä tai siitä. mitä tapahtuu, kun kattila jää kuumalle keittotasolle sen sisältämän nesteen kiehuttua pois. Jos ruoanlaittovälineiden pohja on vain osittain ferromagneettinen, vain ferromagneetti- nen alue lämpenee. Tämä voi tarkoittaa, että lämpö ei jakaudu tasaisesti. Ei-ferromagneettinen alue ei ehkä lämpene tarpeeksi kypsentämistä varten. Ferromagneettinen alue pienenee myös, jos materiaali, josta ruoanlaittovälineiden pohja on valmistettu, sisältää esimerkiksi alumiinia. Tämä voi tarkoittaa, että ruoanlaittoväli- neet eivät kuumene riittävästi tai että niitä ei edes havaita. Ruoanvalmistusastioiden pohjan valmistusmateriaalit voivat vaikuttaa kypsennystulokseen. Kattilat ja padat, joiden materiaalit jakavat lämmön tasaisesti niiden läpi, säästävät aikaa ja energiaa. Tällaisia astioita ovat esimerkiksi ruostumattomasta teräksestä valmistetut kattilat ja padat, joissa on kolminkertainen pohja. Käytä tasapohjaisia ruoanvalmistusastioita. Epätasainen pohja voi heikentää lämmönsyöttöä. Magneettitesti: Siirrä magneettia ruoanlaittovälineiden pohjaa kohti. Jos pohja vetää magneettia puoleensa, voit käyttää astiaa induktiokeittotasolla.15 Huomaa: Tiettyjen valmistajien induktiokeittotasolle sopivia keittoastioita käytettäessä voi kuulua erilaisia ääniä, jotka johtuvat astioiden ominaisuuksista. Ole varovainen, kun käytät haudutusastioita. Haudutusvesi voi kuivua huomaamatta, mikä voi vahingoittaa kattilaa ja keittotasoa ja mistä keittotason valmistaja ei ota vastuuta. Ruoanvalmistusvälineiden mitat Hyvän kypsennystuloksen saavuttamiseksi pannun pohjan ferromagneettisen alueen tulisi vastata keittolevyn kokoa. Jos keittolevy ei havaitse keittoastiaa, kokeile asettaa astia toiselle keittolevylle, jonka halkaisija on pienempi. Keittoalue Astian vähimmäishalkaisija Ø 160 mm Ø 120 mm Ø 180 mm Ø 140 mm Tuulettimen käyttö Tuuletinjärjestelmää voidaan käyttää kahdella tavalla: se voi joko poistaa ilmaa pois järjestelmästä tai se voi suodattaa ilman ja kierrättää sitä tuuletinjärjestelmässä. Ulos puhaltava järjestelmä poistaa savun, höyryn ja hajut ulos, kun taas sisäinen suodatusjärjestelmä suodattaa nämä tekijät pois ilmasta ja palauttaa ilman takaisin huoneeseen. Ilman poisto ulos Höyryt poistetaan keittiöstä ulkoilmaan erikseen myytävien poistoputkien kautta, jotka on liitetty mukana toimitettuun yhdysputkeen. Ilmanpoistoputkien tai adapterin halkaisijan on vastattava mukana tulevan yhdysputken halkaisijaa 222 x 89 mm. Lisätietoja ilmanpoistotuulettimen käytöstä on oppaan kuvitetun osan asiaankuuluvalla sivulla. Kun liität tuotteen seinään asennettuihin poistoputkiin ja reikiin, varmista, että halkaisija vastaa ilmanpoistoaukkoa (liitoslaippa). Halkaisijaltaan pienempien16 putkien ja reikien käyttö voi heikentää ilmanpoistolaitteen tehokkuutta ja lisätä melutasoa. Parhaan tuloksen saavuttamiseksi pidä kanava mahdollisimman lyhyenä ja mahdollisimman suorana (enimmäiskulma: 90°) ja vältä kanavan halkaisijan äkillisiä koon muutoksia.

• Pidä kanava mahdollisimman lyhyenä.

• Pidä kanava mahdollisimman suorana (enimmäiskulma: 90 °).

• Vältä suuria muutoksia kanavan halkaisijassa. Ilman suodattaminen Sisäinen suodatusjärjestelmä suodattaa ilmasta ruuanvalmistuksen höyryt ja hajut ja vapauttaa puhdasta ilmaa takaisin keittiöön. Tämä järjestelmä ei puhalla ilmaa ulos, vaan kierrättää ilmaa suodattimien kautta takaisin sisäilmaan. Tämä on kätevä ilman puhdistustapa, kun ulos puhaltavaa järjestelmää ei voida käyttää. Erikoissuodattimet, kuten aktiivihiilisuodattimet (sisältyvät lisävarusteeseen), keräävät tehokkaasti rasvaa ja hajuja. Säännöllinen huolto, mukaan lukien suodattimen vaihto, on välttämätöntä optimaalisen suorituskyvyn kannalta. Tämä menetelmä auttaa ylläpitämään puhdasta sisäilmaa ja on energiatehokas, mutta se ei poista kotoa kaikkia epäpuhtauksia. Asennustapa ja mitoitusvaatimus löytyvät käyttöoppaasta.

• Sekä sähkö- että mekaanisen asennuksen saa suorittaa vain pätevä ammattilainen. Tämä sähkölaite on suunniteltu asennettavaksi työtasoon, jonka paksuus on 2–6 cm yläasennuksessa tai 2,5–6 cm uppoasennuksessa. Kun asennat keittotason, pidä vähintään 5 cm:n väli edessä, 4 cm:n etäisyys sivuilla ja 50 cm n etäisyys yläpuolisista seinäkaapeista. Huomaa: Suositellut etäisyydet annetaan vain esimerkkeinä. Kun suunnittelet keittiötäsi, noudata keittiön valmistajan antamia ohjeita.

3.1 Kytkeminen virtalähteeseen

Liitä keittotaso virtalähteeseen seuraavasti: - Poista keittotaso pakkauksestaan ja aseta se tasaiselle alustalle. - Kiinnitä keittotasoon virtajohto. - Kytke virtajohdon toinen pää virtalähteeseen. - Varmista, että sähköliitäntä on turvallinen ja täyttää paikalliset sähkömääräykset.

• Irrota laite virtalähteestä.

• Asennuksen saa suorittaa vain ammattitaitoinen henkilökunta, joka tuntee voimassa olevat asennus- ja

• turvallisuusmääräykset.

• Valmistaja ei ota mitään vastuuta ihmisiin, eläimiin tai omaisuuteen liittyen, jos tässä luvussa annettuja ohjeita ei noudateta.

• Virtajohdon on oltava riittävän pitkä, jotta keittotason voi irrottaa työtasolta.

• Varmista, että sähköliitäntä on turvallinen ja täyttää paikalliset sähkömääräykset.17

• Älä käytä jatkojohtoja.

• Maasähkökaapelin on oltava 2 cm pidempi kuin muiden kaapeleiden.

• Jos sähkölaitteen mukana ei toimiteta virtajohtoa, käytä sellaista, jonka johtimen halkaisija on vähintään 2,5 mm2 enintään 7200 watin teholla; suuremmilla tehotasoilla halkaisijan on oltava 4 mm2.

• Lämpötila ei saa missään kaapelin osassa nousta 50 astetta huoneenlämpötilaa korkeammaksi.

• Laite on tarkoitettu pysyvään liitäntään virtalähteeseen.

• Huomaa! Ennen kuin kytket piirin takaisin verkkovirtaan, varmista, että se toimii oikein. Tarkista aina, että virtajohto on asennettu oikein.

• Huomaa! Yhdyskaapeli on vaihdettava valtuutetun teknisen tukipalvelun tai vastaavan pätevyyden omaavan henkilön toimesta. Huomaa: tuote on varustettu tehonrajoitustoiminnolla, jonka avulla voidaan asettaa enimmäistehon raja. Raja on asetettava, kun tuote kytketään sähköverkkoon tai kun itse sähköverkko kytketään uudelleen (seuraavien 2 minuutin kuluessa).

Ennen asennuksen aloittamista:

• Kun olet purkanut tuotteen pakkauksesta, tarkista, ettei se ole vaurioitunut kuljetuksen aikana, ja jos ilmenee ongelmia, ota yhteyttä jälleenmyyjään tai asiakastukeen ennen tuotteen asentamista.

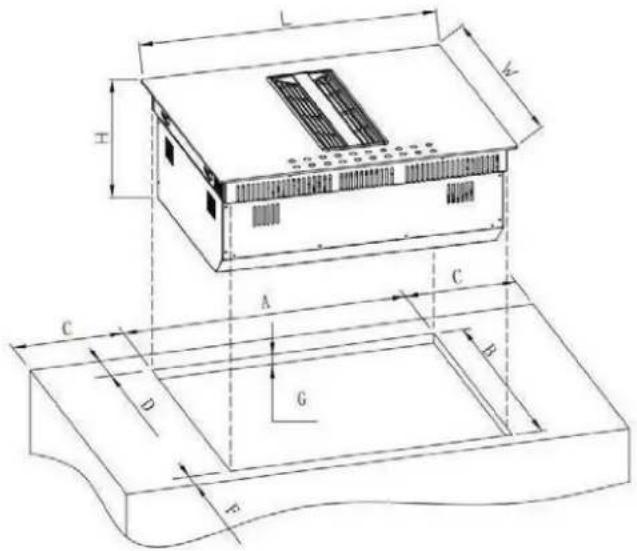

• Tarkista, että tuote on oikean kokoinen asennusalueelle.

• Tarkista, onko pakkauksessa lisävarusteita (esim. ruuveja sisältäviä pusseja, takuutodistuksia jne.) (sijoitettu sinne kuljetussyistä). Poista ne ja pidä ne tallessa, jos niitä on.

• Tarkista myös, että asennusalueen lähellä on pistorasia. Kaapin valmistelu asennusta varten: - Tuotetta ei voi asentaa jäähdytyslaitteiden, astianpesukoneiden, lämmittimien, uunien, pesukoneiden ja kuivaimien yläpuolelle. - Leikkaa aukot kaappiin ennen keittotason asettamista paikalleen ja poista varovasti kaikki lastut tai sahanpurut. - Suodattimen asennuksen optimoimiseksi on suositeltavaa leikata sokkeliin aukko säleikön (ostettavissa) asettamiseksi paikalleen TÄRKEÄÄ: käytä yksikomponenttista liimatiivistettä (S), joka kestää jopa 250 asteen lämpötiloja. Puhdista pinnat ennen asennusta huolellisesti tarttuviksi ja poista kaikki aineet, jotka voivat vaarantaa tarttuvuuden (esim. voiteluaineet, säilöntäaineet, rasvat, öljy, pöly, vanhojen liimojen jäämät). Liiman tulee olla tasaisesti levitettynä kaikkialle rungon ulkopuolelle. Jätä liimaamisen jälkeen liima kuivumaan noin 24 tunniksi. Huomio! Ruuvien ja kiinnityslaitteiden asentamatta jättäminen näiden ohjeiden mukaan voi johtaa sähkövaaroihin.18 Huomaa: tuotteen oikean asennuksen varmistamiseksi on suositeltavaa teipata putket liimalla, jolla on seuraavat ominaisuudet: - pehmeä elastinen PVC-kalvo, jossa on akryylipohjainen liima-aine - DIN EN 60454 -määräysten mukainen - paloa hidastava - erinomainen kulutuskestävyys - kestää lämpötilan vaihteluita - voidaan käyttää alhaisissa lämpötiloissa.19

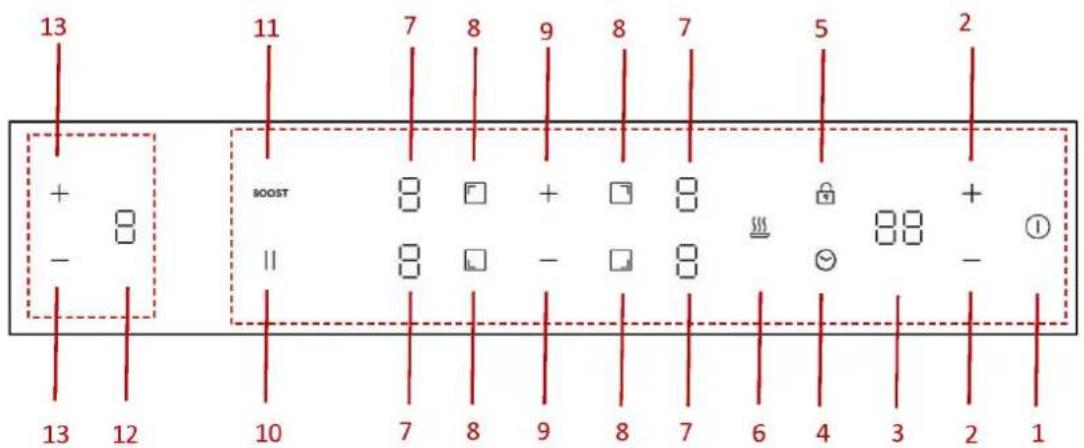

1 VIRTAPAINIKE 2 Ajastimen asetus 3 Ajastimen näyttö 4 Ajastimen valinta 5 Lapsilukko 6 Pidä lämpimänä 7 KEITTOTASON tehotason näyttö 8 Keittoalueen valinta 9 KEITTOTASON tehotason valinta 10 Keskeytä 11 Tehostus 12 LIESITUULETTIMEN tehotason näyttö 13 LIESITUULETTIMEN tehotason valinta

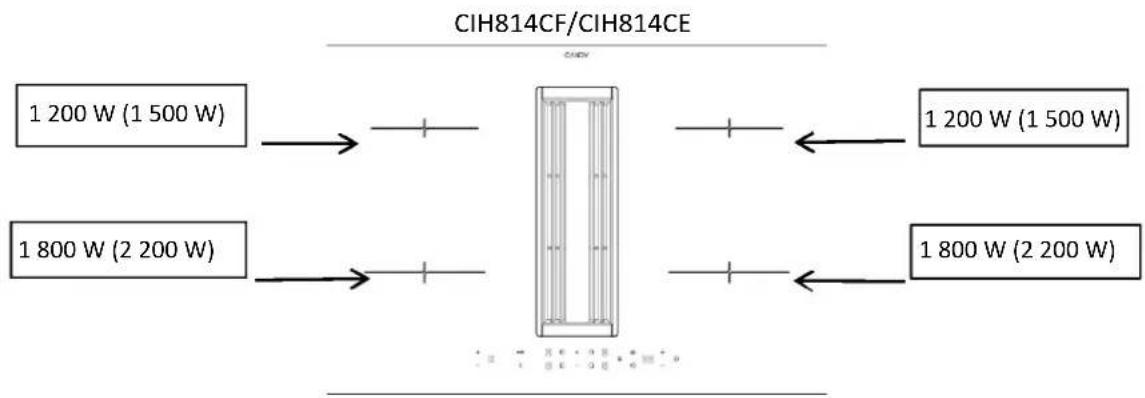

1 200 W (1 500 W) 1 200 W (1 500 W) 1 800 W (2 200 W) 1 800 W (2 200 W)20 Liesituulettimen käyttö

Kun virta on kytketty päälle, kuuluu yksi merkkiääni, kaikissa näytöissä näkyy " 0 ", ja liesituuletin siirtyy valmiustilaan. Jos mitään toimintoa ei suoriteta 30 sekunnin kuluessa, kaikki näytöt sammuvat kokonaan, ja liesituuletin kytkeytyy automaattisesti pois päältä. Voit aktivoida liesituulettimen uudelleen milloin tahansa koskettamalla mitä tahansa ohjauspaneelia.

2. TEHOTASON ASETUS:

Liesituulettimessa on neljä tehotasoa (tasot 1–4), joiden avulla käyttäjät voivat säätää imutehoa tarpeidensa mukaan. Aktivoi liesituuletin pitämällä tehonvalintanäppäintä painettuna 1 sekunnin ajan. Toiminta alkaa oletusarvoisesti tasolta 1. Voit valita tehotason painamalla näppäintä ja .

Tehostustila, joka aktivoidaan valitsemalla korkein tehotaso ("P"), tarjoaa tehostetun imutehon ruoanvalmistuskäryjen nopeaan poistamiseen. Se kestää liiallisen energiankulutuksen estämiseksi vain 10 minuuttia, ja se on suunniteltu poistamaan tehokkaasti ruoan hajut ja rasvan intensiivisen ruoanvalmistuksen aikana. Paina ja pidä painettuna näppäintä yhden sekunnin ajan tehotason asettamisen jälkeen. Liesituuletin siirtyy suoraan TEHOSTUSTILAAN (P). Huomaa, että TEHOSTUSTILA voi kestää vain 10 minuuttia, minkä jälkeen tehotaso siirtyy automaattisesti tasolle 4. a) VIIVÄSTETTY SAMMUTUS -TILA: Kun keittotaso lopettaa toiminnan, liesituuletin jatkaa jäännösöljyhöyryjen poistamista. Se toimii jopa 5 minuuttia perusteellisen ilmanvaihdon varmistamiseksi myös kypsennyksen päättymisen jälkeen. Se sammuu automaattisesti 5 minuutin kuluttua. Auttaa pitämään keittiön ilman puhtaana ja hajuttomana poistamalla kaikki loputkin ruoan hajut ja rasvahiukkaset. Kytke liesituuletin pois päältä painamalla näppäintä (P4321dpois päältä). Voit myös painaa ja pitää painettuna -näppäintä yhden sekunnin ajan, kun haluat siirtyä suoraan viivästetyn sammutuksen tilaan (d). Viivästetty sammutus -tilan aikana voit painaa , kun haluat kytkeä liesituulettimen suoraan pois päältä, tai painaa , kun haluat kytkeä liesituulettimen päälle tasolle 1. Ja voit valita tehotason painamalla näppäintä ja .

Liesituuletin säätää toimintaansa induktiokeittotason aktiivisuuden perusteella. Kun keittotaso on päällä, liesituuletin aktivoituu tasolle 1. Kun keittotaso sammuu, liesituuletin siirtyy automaattisesti viivästetty sammutus -tilaan. Se poistaa tehokkaasti jäljelle jääneet hajut ja rasvan keittiöympäristöstä ja takaa jatkuvan ilmanvaihdon myös ruoanvalmistuksen jälkeen. Keittotason käyttö Ruoanlaiton aloittaminen

• Kun virta on kytketty päälle, kuuluu yksi äänimerkki ja kaikki KEITTOTASON merkkivalot syttyvät 1 sekunnin ajaksi ja sammuvat sen jälkeen. Tämä osoittaa, että keittotaso on siirtynyt valmiustilaan.21

1. Kosketa virtapainiketta . Kaikki merkkivalot näyttävät "-"

2. Aseta sopiva keittoastia haluamallesi ruoanvalmistusalueelle. Varmista, että astian

pohja ja ruoanvalmistusalueen pinta ovat puhtaat ja kuivat.

3. Kun lämmitysalueen valintasäädintä kosketetaan, sen vieressä oleva

merkkivalo välähtää.

4. Valitse lämpöasetus koskettamalla tehotason säädintä.

• Jos et valitse lämpöasetusta 1 minuutin kuluessa, induktiokeittotaso kytkeytyy automaattisesti pois päältä.

• Sinun on aloitettava alusta vaiheesta 1.

• Voit muuttaa lämpöasetusta milloin tahansa ruoanvalmistuksen aikana. Kun olet valmis

• Kosketa sen lämmitysalueen valintasäädintä, jonka haluat sammuttaa.22

• Sammuta keittoalue koskettamalla tehotason säädintä. Varmista, että näytössä näkyy 0.

• Sammuta koko keittotaso koskettamalla virtapainiketta.

• Varo kuumia pintoja. H tarkoittaa, että ruoanvalmistusalue on liian kuuma kosketettavaksi. Se häviää, kun pinta on jäähtynyt turvalliseen lämpötilaan. Sitä voidaan käyttää myös energiansäästötoimin- tona. Jos haluat lämmittää jotakin toista keittoastiaa, aseta alueelle, joka on vielä lämmin. Tehostustoiminnon käyttö Aktivoi tehostustoiminto

1. Valitse alue, jossa on tehostustoiminto.

2. Kun kosketat BOOST-tehostuspainiketta, tehotason ilmaisimessa näkyy P.

Peruuta tehostustoiminto

1. Valitse alue, jossa on tehostustoiminto.

2. Peruuta tehostustoiminto koskettamatta BOOST-tehostuspainiketta tai tehotasoa

ja valitse taso, jonka haluat asettaa.23

• Tehostustoiminto voi kestää vain 5 minuuttia, minkä jälkeen alue siirtyy automaattisesti tasolle 9. Säätimien lukitseminen

• Voit lukita säätimet tahattoman käytön estämiseksi (esimerkiksi lapset voivat vahingossa kääntää ruoanvalmistusalueet päälle).

• Kun säätimet on lukittu, kaikki säätimet ovat pois käytöstä, lukuun ottamatta virtapainiketta. Säätimien lukitseminen Kosketa lapsilukon painiketta . Ajastimen ilmaisimessa näkyy Lo. Säätimien lukituksen poistaminen

• Varmista, että keittotaso on päällä.

• Kosketa lapsilukon painiketta ja pidä sitä painettuna 3 sekunnin ajan.

• Voit nyt alkaa käyttää keittotasoasi. Kun keittotaso on lukitustilassa, kaikki säätimet ovat pois käytöstä virtapainiketta lukuun ottamatta. Voit aina kytkeä induk

tiokeittotason pois päältä hätätilanteessa virtapainikkeesta, mutta keittotason lukitus on poistettava ensin seuraavalla käyttökerralla. Jäännöslämpövaroitus Kun keittotaso on ollut toiminnassa jonkin aikaa, se pysyy lämpimänä käytön lopetuksen jälkeen. Kirjain H varoittaa, että keittotaso on yhä lämmin. Automaattinen sammutus Keittotasossa on turvaominaisuus, joka sammuttaa sen automaattisesti. Tämä tapahtuu aina, kun unohdat sammuttaa ruoanvalmistusalueen. Oletussammutusajat on esitetty alla olevassa taulukossa: Tehotaso

Oletusarvoinen toiminta-ajastin (tuntia)

Ajastimen käyttö Ajastinta voi käyttää kahdella eri tavalla:

• Voit käyttää sitä minuuttimuistuttajana. Tällöin ajastin ei kytke ruoanvalmistusaluetta pois päältä, kun asetettu aika on kulunut.

• Voit käyttää sitä katkaisuajastimena, kun haluat kytkeä yhden tai useamman ruoanvalmistusalueen pois päältä, kun aika on kulunut.

• Voit asettaa ajastimen enintään 99 minuuttiin. Ajastimen käyttäminen minuuttimuistuttajana

• Varmista, että keittotaso on kytketty päälle. Varmista myös, että alueen valintapainike ei ole aktivoitu (alueen merkkivalo ”-” ei vilku). Huomaa: voit asettaa minuuttimuistutuksen päälle ennen ruoanvalmistusalueen tehoasetuksen asettamista tai sen jälkeen.

• Kosketa ajastinnäppäintä. Ajastimen näytössä vilkkuu ”30”. Oletusasetus on 30 minuuttia.

• Aseta aika koskettamalla ”-”- tai ”+”-säädintä (esimerkiksi 5). Lyhyt kosketus lisää 1 minuutin ja pitkä kosketus 10 minuuttia.

• Kun aika on asetettu, se alkaa vähentyä välittömästi. Näytössä näkyy jäljellä oleva aika.

• Merkkiääni soi 20 sekunnin ajan, ja ajastimen merkkivalossa näkyy ”--”, kun asetettu aika on kulunut loppuun. Ajastimen käyttö yhden tai useamman ruoanvalmistusalueen sammuttamiseen

• Kosketa sen lämmitysalueen valintasäädintä, jonka ajastimen haluat asettaa.

• Kosketa ajastinnäppäintä. Ajastimen näytössä vilkkuu ”30”. Oletusasetus on 30 minuuttia.25

• Aseta aika koskettamalla ”-”- tai ”+”-säädintä (esimerkiksi 5). Lyhyt kosketus lisää 1 minuutin ja pitkä kosketus 10 minuuttia.

• Kun aika on asetettu, se alkaa vähentyä välittömästi. Näytössä näkyy jäljellä oleva aika. HUOMAA: Tehotason ilmaisimen oikeassa alakulmassa on punainen piste, joka osoittaa, että alue on valittu.

• Kun ruoanlaiton ajastin kuluu loppuun, vastaava ruoanvalmistusalue sammuu automaattisesti. Huomaa: Muut ruoanvalmistusalueet pysyvät käynnissä, jos ne on kytketty päälle aiemmin. Jos ajastin on asetettu useammalle kuin yhdelle alueelle:

• Kun asetat ajastimen useille keittoalueille, niiden kaikkien kohdalla näkyy punainen piste. Ajastimen näytössä näkyy minuuttiajastin. Vastaavan alueen piste vilkkuu.

(aika: 15 minuuttia)

(aika: 25 minuuttia)

• Kun ajastimen aika loppuu, vastaava alue kytkeytyy pois päältä. Näkyviin tulee uusi minuuttiajastin ja vastaavan alueen piste vilkkuu. Huomaa: Kun kosketat lämmitysalueen valintasäädintä, vastaava ajastin näkyy ajastinmerkkivalossa. Peruuta ajastin

• Kosketa sen lämmitysalueen valintasäädintä, jonka ajastimen haluat peruuttaa.

• Merkkivalo vilkkuu, kun ajastimen säädintä kosketetaan.

• Kosketa ”-” ja aseta ajastimen arvoksi ”00”, jolloin ajastin peruuntuu.26 Tehoasetukset Keittoalueiden lämmitysteho voidaan asettaa eri tehotasoille. Kaaviosta löydät esimerkkejä kunkin asetuksen käytöstä. Tehotaso: Sopii käytettäväksi:

Ruoan pitäminen lämpimänä. Pienen määrän haudutus/kiehuminen hiljalleen (pienin tehoasetus).

Haudutus/kiehuminen hiljalleen. 3–4 Suuremman määrän haudutus/kiehuminen hiljalleen tai suurempien lihapaloja paahtaminen, kunnes ne ovat kypsiä. 5–6 Pannuun jääneen paistoliemen kerääminen. 7–8 Paahtaminen, pannuun jääneen paistoliemen kerääminen.

Paahtaminen (suurin teho). Virranhallinta Tämä keittotaso voidaan liittää 13, 20, 25, 32 ampeerin virtalähteeseen ja määrittää toimimaan millä tahansa näistä tehoasetuksista. Keittotaso on esiasetettu kytkettäväksi 32 ampeerin virtalähteeseen. Kun neljä vyöhykettä valitaan samanaikaisesti, keittotaso rajoittaa maksimitehoa niin, että 7,0 kW:n virransyöttöä ei voida ylittää. Kun keittotaso kytketty ja määritetty 13/20/25 ampeerin virtalähteeseen, keittotaso rajoittaa maksimitehoa 2,5/3,5/4,5/7,0 kW:ssa. Jos keittotaso on kuitenkin kytketty ja määritetty 32 ampeerin virtalähteeseen, kaikkia neljää vyöhykettä voidaan käyttää samanaikaisesti enimmäisasetuksella ja tehoasetuksella. Virranhallinta-asetuksen muuttaminen

1. Katkaise keittotason viransyöttö.

2. Anna virransyötön olla katkaistuna yhden minuutin ajan.

3. Kytke virransyöttö uudelleen päälle.

4. Noudata kohdassa Keittotason määrittäminen ECO-tilaan annettuja ohjeita vaiheesta

1 eteenpäin. HUOMAA: ECO-tilan määritys voidaan syöttää vain kerran, jos keittotason virtalähdettä ei ole katkaistu. (Huomaa: ECO-tila on asetettava minuutin kuluessa virran kytkemisestä päälle. ECO-tila-asetukseen ei voi siirtyä yli minuutin kuluttua.)27 Keittotason määrittäminen virranhallintaan

1. Kytke virransyöttö päälle koskettamalla virtapainiketta. Kuuluu 1 merkkiääni,

ja kaikissa näytöissä näkyy "-" ja "- -".

2. Kosketa samanaikaisesti etuosan vasemman vyöhykkeen painiketta ja takaosan

vasemman vyöhykkeen näppäintä 3 sekunnin ajan. Kuuluu merkkiääni sen merkiksi, että induktiokeittotaso siirtyy ECO-tilaan. (Näytöllä näkyy esiasetettu teho 7,0 kW)

3. Kosketa ajastinpainiketta, jolloin ajastimen näyttö vilkkuu. Voit nyt valita

4. Jos haluat muuttaa kokonaistehoasetusta, paina etuosan vasemman alueen painiketta

uuden kokonaistehoasetuksen valitsemiseksi. Voit selata vaihtoehtoja painamalla etuosan vasemmanpuoleisen alueen painikkeita uudelleen. Ajastimen näytössä näkyy neljä vaihtoehtoa: 25, 35, 45 ja 70. Kun ajastimen näytössä näkyy esimerkiksi numero 25, se tarkoittaa, että kokonaistehoksi on asetettu 2 500 W. Jatka vasemmalla edessä olevan painikkeen painamista, kunnes löydät haluamasi tehoasetuksen. *Tehoasetuksen oletusasetus on tehdasasetus 7,0 kW.

5. Kosketa ajastinpainiketta uudelleen. Ajastimen näyttö lakkaa vilkkumasta ja aiemmin

valitussa vyöhykepainikkeessa näkyy "o", mikä osoittaa, että asetus on vahvistettu.

6. Kytke pois päältä painamalla virtapainiketta. Kytke sitten virta päälle. Keittotaso on nyt

valmis käytettäväksi valitsemassasi ECO-tilassa.

7. Kytke päälle koskettamalla virtapainiketta. Voit nyt käyttää uutta tehoasetusta.28

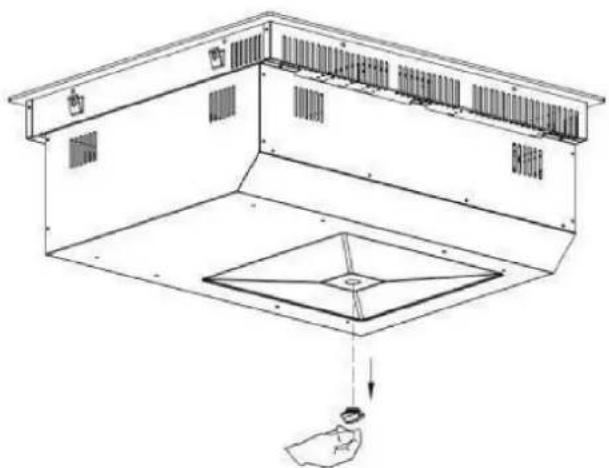

• Ennen puhdistusta sammuta keittotaso ja anna sen jäähtyä.

• Älä käytä höyrypuhdistusaineita tai korkeapainepuhdistusaineita keittotason puhdistamiseen, koska se voi aiheuttaa sähköiskun.

• Muista pyyhkiä vain kevyesti virtapainikkeen päältä. Keittotaso voi muutoin kytkeytyä vahingossa päälle! Lasikeraaminen keittotaso Tärkeää! Älä koskaan käytä liian tehokkaita puhdistusaineita, kuten karkeita puhdistusaineita, hankaavia kattilanpuhdistusaineita, ruosteen- ja tahranpoistoaineita jne. Puhdistus käytön jälkeen Puhdista aina koko keittotaso, kun se on likaantunut. Keittotaso on suositeltavaa puhdistaa aina käytön jälkeen. Käytä puhdistamiseen kosteaa liinaa ja hieman nestemäistä astianpesuainetta. Kuivaa sitten keittotaso puhtaalla kuivalla liinalla ja varmista, ettei keittotason pinnalle jää pesuainetta. Viikoittainen puhdistus Puhdista koko keittotaso huolellisesti kerran viikossa kaupallisilla lasikeraamisille pinnoille tarkoitetuilla puhdistusaineilla. Noudata valmistajan ohjeita huolellisesti. Puhdistusaine peittää keittotason suojakalvolla, joka kestää vettä ja likaa. Kaikki lika jää kalvolle, josta se voidaan poistaa helposti. Pyyhi keittotaso sitten kuivaksi puhtaalla liinalla. Varmista, että keittotason pinnalle ei jää puhdistusainetta, koska puhdistusaine reagoi voimakkaasti keittotason lämmetessä ja muuttaa sen pintaa. Erityinen lika Vaikeat tahrat ja lika (kalkkipitoiset ja kiiltävät tahrat) voidaan parhaiten poistaa, kun keittotaso on vielä hieman lämmin. Käytä keittotason puhdistamiseen kaupallisia puhdistusaineita. Toimi kohdan 2 mukaisesti. Liota ensin yli kiehunut ruoka märällä liinalla, ja poista sitten jäljelle jäänyt lika erityisellä lasikeraamisille keittotasoille tarkoitetulla lasikaapimella. Puhdista keittotaso sitten uudelleen kohdassa 2 kuvatulla tavalla.29 Palanut sokeri ja sulanut muovi on poistettava lasikaapimella heti, kun ne ovat vielä kuumia. Puhdista keittotaso sitten uudelleen kohdassa 2 kuvatulla tavalla. Hiekanjyvät, jotka voivat joutua keittotasolle esimerkiksi perunoita kuorittaessa tai vihanneksia puhdistettaessa, voivat naarmuttaa keittotason pintaa, kun siirrät kattiloita. Varmista, että keittotasolle ei jää hiekanjyviä. Keittotason värin muutokset eivät vaikuta lasikeraamisen materiaalin toimintaan ja vakauteen. Nämä värimuutokset eivät ole materiaalimuutoksia vaan ruokajäämiä, joita ei ole poistettu ja jotka ovat palaneet kiinni pintaan. Kiiltäviä täpliä syntyy, kun ruoanlaittovälineiden pohja hankaa keittotason pintaa. Näin voi käydä erityisesti silloin, kun käytetään ruoanlaittovälineitä, joissa on alumiinipohja, tai sopimattomia puhdistusaineita. Tällaisia jälkiä on vaikea poistaa tavallisilla puhdistusaineilla. Sinun on ehkä toistettava puhdistusprosessi useita kertoja. Ajan myötä kuvio kuluu pois ja pintaan ilmestyy tummia tahroja, jotka aiheutuvat liian tehokkaista ja vääränlaisista puhdistusaineista ja keittoastioiden vääränlaisista ja viallisista pohjista. Jos keittotasolle kaadetaan vahingossa suuria määriä nesteitä, poista neste irrottamalla pohjakotelon silikonitulppa.30

MITÄ TEHDÄ, JOS ONGELMIA ILMENEE

Jos käytön aikana ilmenee virheitä, tarkista seuraava taulukko, ennen kuin soitat huoltoon. Alla on joitakin yleisiä virheitä ja ohjeet siihen, miten voit tarkistaa ongelman. Ongelma Mahdolliset syyt Toimintaohje Keittotasoa ei voi kytkeä päälle. Ei virtaa. Varmista, että keittotaso on kytketty virtalähteeseen ja että sen virta on kytketty päälle. Tarkista, onko kotonasi tai alueellasi sähkökatko. Jos olet tarkistanut kaiken ja ongelma jatkuu, ota yhteys pätevään asentajaan. Kosketusohjaimet eivät vastaa. Säätimet on lukittu. Poista säädinten lukitus. Katso ohjeet kohdasta KEITTOTASON KÄYTTÖ ANTURIPAINIKKEILLA. Kosketussäädinten käyttö on vaikeaa. Säädinten päällä voi olla ohut vesikalvo tai käytät sormesi kärkeä säädinten käyttöön. Varmista, että kosketussäädinten alue on kuiva ja käytä sormenpään pehmeää osaa, kun kosketat säätimiä. Lasi naarmuuntuu. Karkeareunaiset keittoastiat. Käytössä on sopimaton hankaava pesusieni tai puhdistusaine. Käytä keittoastiaa, jonka pohja on tasainen ja sileä. Katso kohta ”Oikean keittoastian valitseminen”. Katso kohta ”Hoito ja puhdistus”. Joistakin pannuista kuuluu poksahtavia tai napsahtavia ääniä. Tämä voi johtua keittoastian rakenteesta (eri metallikerrokset värähtelevät eri tavoilla). Tämä on normaalia keittoastioille eikä ole osoitus viasta. Induktiokeittotasosta kuuluu matalaa humisevaa ääntä, kun sitä käytetään korkealla lämpöasetuksella. Tämä johtuu induktiivisen ruoanlaiton tekniikasta. Tämä on normaalia, mutta äänen pitäisi laantua tai hävitä kokonaan, kun lämpöasetusta lasketaan alas. Induktiokeittotasosta kuuluu tuuletinääntä. Induktiokeittotason sisäänrakennettu jäähdytystuuletin estää laitteen elektroniikkaa ylikuumenemasta. Se voi jatkaa pyörimistä myös sen jälkeen, kun induktiokeittotaso on kytketty pois päältä. Tämä on normaalia eikä vaadi toimenpiteitä. Älä kytke induktiokeittotason virtaa irti seinästä, kun puhallin on käynnissä. Keittoastiat eivät kuumene eivätkä näy näytössä. Induktiokeittotaso ei tunnista keittoastiaa, koska se ei sovellu induktioruoanvalmistukseen. Induktiokeittotaso ei tunnista astiaa, koska se on liian pieni ruoanvalmistusalueelle tai se ei ole kunnolla sen keskellä. Käytä induktioruoanlaittoon sopivia keittoastioita. Katso kohta Oikean keittoastian valitseminen. Keskitä astia ja varmista, että sen pohja vastaa ruoanvalmistusalueen kokoa. Induktiokeittotaso tai ruoanvalmistusalue on sammuttanut itsensä odottamatta, kuuluu äänimerkki ja näytössä näkyy virhekoodi (tyypillisesti vaihtuva yksi tai kaksi numeroa keittoajastimen näytössä). Tekninen vika. Ota ylös virhekirjaimet ja -numerot, kytke induktiokeittotaso irti seinästä ja ota yhteys pätevään asentajaan.31 Virta on kytketty päälle ja virtapainiketta on painettu, mutta mitään ei tapahdu. Onko syynä sähkökatkos? Odota, että sähkökatkos päättyy. Onko sulake palanut tai katkaisija lauennut? Tarkista perussyyt huolellisesti. Jos ongelmaa ei voida korjata, ota yhteyttä huoltokeskukseemme tarkastusta ja korjausta varten. Onko pistoke kytketty tiukasti pistorasiaan? Kuumennus keskeytyy normaalin käytön aikana ja kuuluu merkkiääni. Ovatko keittoastia yhteensopimaton tai eikö keittotasolla ole keittoastiaa? Vaihda keittoastia tai käytä induktiokeittotasolle sopivia keittoastioita. Keittoastiaa ei ole sijoitettu lämmitysalueen keskelle. Aseta keittoastia asianmukaisen lämmitysalueen keskelle. Nostatko jatkuvasti keittoastian pois lämmitysalueelta kesken ruoanvalmistuksen? Aseta keittoastia lämmitysalueen sisäpuolelle. Ei toimintaa kuumennuksen ollessa käytössä. Onko keittoastia tyhjä tai onko lämpötila liian korkea? Tarkista, käytetäänkö laitetta väärin. Onko ilmanottoaukko/- poistoaukko tukossa tai onko siihen kertynyt likaa? Poista tukos ilmanotto/-poistoaukosta. Odota, että laite jäähtyy, ja kytke se sitten uudelleen päälle. Toimiiko keittotaso yli 2 tuntia ilman käyttäjän vuorovaikutusta? Nollaa kypsennystilat tai käytä ajastintoimintoa. Jos edellä mainitut korjaustoimenpiteet/hallintatoimenpiteet eivät korjaa ongelmaa, irrota laite välittömästi pistorasiasta ja ota yhteyttä huoltokeskukseen tarkastusta ja korjausta varten. Merkitse virhekoodi muistiin ja ilmoita siitä huoltokeskukseen. Vaaratilanteiden ja laitteen vahingoittumisen välttämiseksi älä yritä korjata ja purkaa laitetta itse.

VIRHENÄYTTÖ JA TARKASTUS

Virhekoodi Mahdollinen syy Toimintaohje U Ei keittoastiaa Aseta lämmitysalueelle sopiva keittoastia. Jos keittotaso ei vieläkään toimi, ota yhteyttä huoltokeskukseen. E1 Epänormaali syöttöjännite (alle 160 V). Tarkista, onko virtalähde normaali. Kytke virta päälle, kun virtalähde on normaali. E2 Epänormaali syöttöjännite (yli 280 V). Tarkista, onko virtalähde normaali. Kytke virta päälle, kun virtalähde on normaali. E3/E5/E7 Induktiokäämin lämpötila-anturin vika Ota yhteyttä huoltokeskukseen. E4/E6 IGBT-lämpötila-anturin vika Ota yhteyttä huoltokeskukseen.

Viestintävika emolevyn ja näyttökortin välillä Ota yhteyttä huoltokeskukseen. Et Ylivuotosuojaus Puhdista vesi ohjauspaneelista ja käynnistä keittotaso uudelleen.32

1 kpl (vain malliin, jossa käytetään suodatinta)

2 kpl, malliin, jossa käytetään suodatinta 1 kpl, malliin, jossa ilma poistetaan ulos

1 kpl (vain malliin, jossa käytetään suodatinta)33

5 kpl 12 Hiilisuodatin (vain malliin, jossa käytetään suodatinta)

1 kpl TUOTTEEN ASENNUS Vaihe 1: Ruuvaa asennuskiinnikkeet alakoteloon. Vaihe 2: Kiinnitä pehmeä palkki keraamisen lasin ympärille.

Vaihe 3: Kiinnitä taivutettu putki. Vaihe 4: Asenna tuote kaappiin (vaiheesta a vaiheeseen b)34 Vaihe 5: Jos kaapin korkeus on alle 80 cm, voimme leikata putken haluttuun pituuteen. Vaihe 6: Jos kaapin korkeus on yli 80 cm, voimme käyttää kahta putkea liitännällä.

Vaihe 7: Asenna putki ja kiinnitä se tiivistysnauhalla. Vaihe 8: Asenna ilmanpoistoryhmä kaapin alaosaan, kiinnitä ruuvi.

Vaihe 9: Asenna hiilisuodatin ilmanpoistoryhmään. (*hiilisuodatin kuuluu vain malliin, jossa käytetään suodatinta) Vaihe 10: Asenna ritilä.35 ASENNUSMITAT Malli L (mm) W (mm) H (mm) A (mm) B (mm) C (mm) D (mm) F (mm) G (mm) CIH814CF CIH814CE

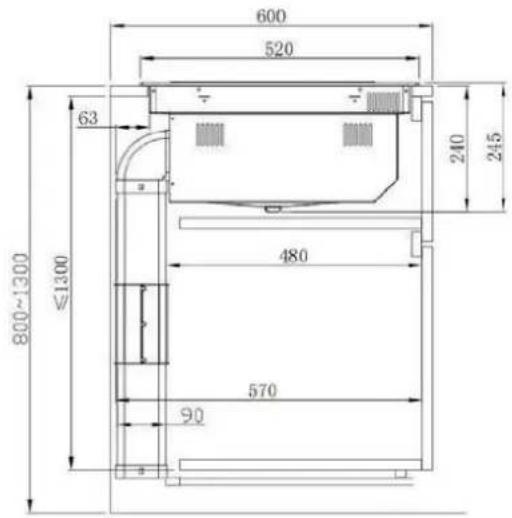

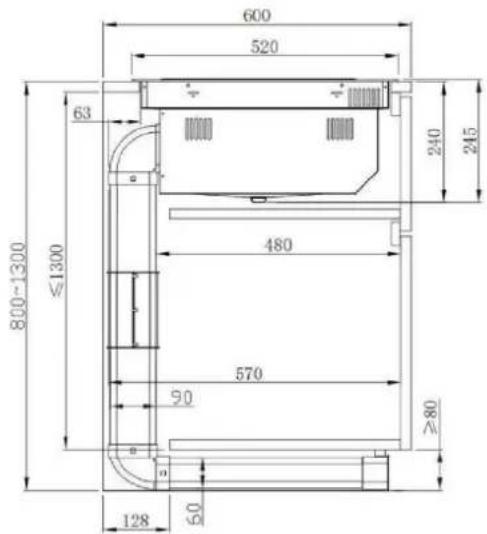

≥40 ≥70 ≥40 20–4036 Kaapin ja savuhormin koko Malli, jossa käytetään suodatinta Malli, jossa ilma poistetaan ulos

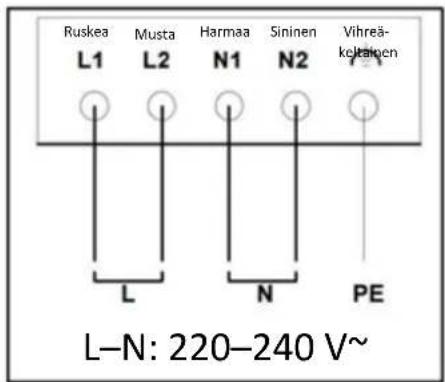

Tämä keittotaso on kytkettävä verkkovirtaan vain asianmukaisesti pätevän henkilön toimesta.

Tarkista ennen keittotason kytkemistä verkkovirtaan, että:

1. kotikäyttöön tarkoitettu johdotusjärjestelmä sopii keittotason ottamalle virralle

2. jännite vastaa tyyppikilvessä ilmoitettua arvoa

3. virtalähteen kaapeliosat kestävät arvokilvessä ilmoitetun kuormituksen.

Älä käytä adaptereita, alentajia tai haaroituslaitteita keittotason kytkentään, sillä ne voivat aiheuttaa ylikuumenemista ja tulipalon. Virtajohto ei saa koskettaa kuumia osia ja se on sijoitettava siten, että sen lämpötila ei missään vaiheessa ylitä 75 °C lämpötilaa. Tarkista sähköasentajalta, soveltuuko kotitalouden sähköjohtojärjestelmä käytettäväksi ilma n muutoksia. Muutokset saa tehdä vain pätevä sähköasentaja.37 Virtalähde on kytkettävä asiaankuuluvan standardin mukaisesti. Liitäntätapa on esitetty alla.

• Jos kaapeli on vaurioitunut tai pitää vaihtaa, vaihto on onnettomuuksien välttämiseksi tehtävä palveluedustajan toimesta tehtävään tarkoitetuilla työkaluilla.

• Jos laite kytketään suoraan verkkovirtaan, on asennettava kaikkinapainen katkaisin 3 mm minimiaukolla liittimien välillä.

• Asentajan on varmistettava, että sähköliitäntä on oikea ja että se on turvallisuusmääräysten mukainen.

• Kaapeli ei saa olla taipunut tai puristunut.

• Kaapeli on tarkistettava säännöllisesti ja vaihdettava vain valtuutettujen asentajien toimesta. Ruskea Musta Harmaa Sininen Vihreä- keltainen L–N: 220–240 V~38 Erityisilmoitus Tämän käyttöohjeen sisältö on tarkistettu huolellisesti. Yhtiötä ei kuitenkaan voida pitää vastuullisena mahdollisista virheistä tai laiminlyönneistä. Myös kaikki tekniset muutokset voidaan sisällyttää ohjekirjan tarkistettuun versioon ilman erillistä ilmoitusta. Laitteen ulkonäkö ja väri tässä käyttöoppaassa voivat poiketa todellisesta. Tämä laite on merkitty Euroopan unionin sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EY (WEEE) mukaisesti.

ja elektroniikkaromussa on sekä pilaantuvia aineita, jotka voivat vaikuttaa ympäristöön haitallisesti, että perusaineita (joita voidaan käyttää uudelleen). On tärkeää, että sähkö

ja elektroniikkaromu käsitellään oikein, jotta epäpuhtaudet voidaan poistaa ja hävittää ja kaikki materiaalit ottaa talteen. Yksilöillä voi olla tärkeä rooli sen varmistamisessa, että sähkö-

elektroniikkaromusta ei tule ympäristöongelmaa. Sen vuoksi on tärkeää noudattaa muutamaa perussääntöä:

Sähkö- ja elektroniikkaromua ei tule käsitellä kotitalousjätteenä.

Sähkö- ja elektroniikkaromu on vietävä kunnan tai rekisteröidyn yrityksen hallinnoimille omille keräysalueille.

Monissa maissa voi olla saatavilla keräyspisteitä kotitalouksien suurikokoista sähkö - ja elektroniikkarom ua varten. Kun ostat uuden laitteen, vanha laite voidaan palauttaa kauppiaalle, jonka on otettava

vastaan ilmaiseksi kertaluonteisesti, kunhan laite on samantyyppinen ja toimii samalla tavalla kuin hankittu laite.
