MANUALE UTENTE ELPMB48 EPSON

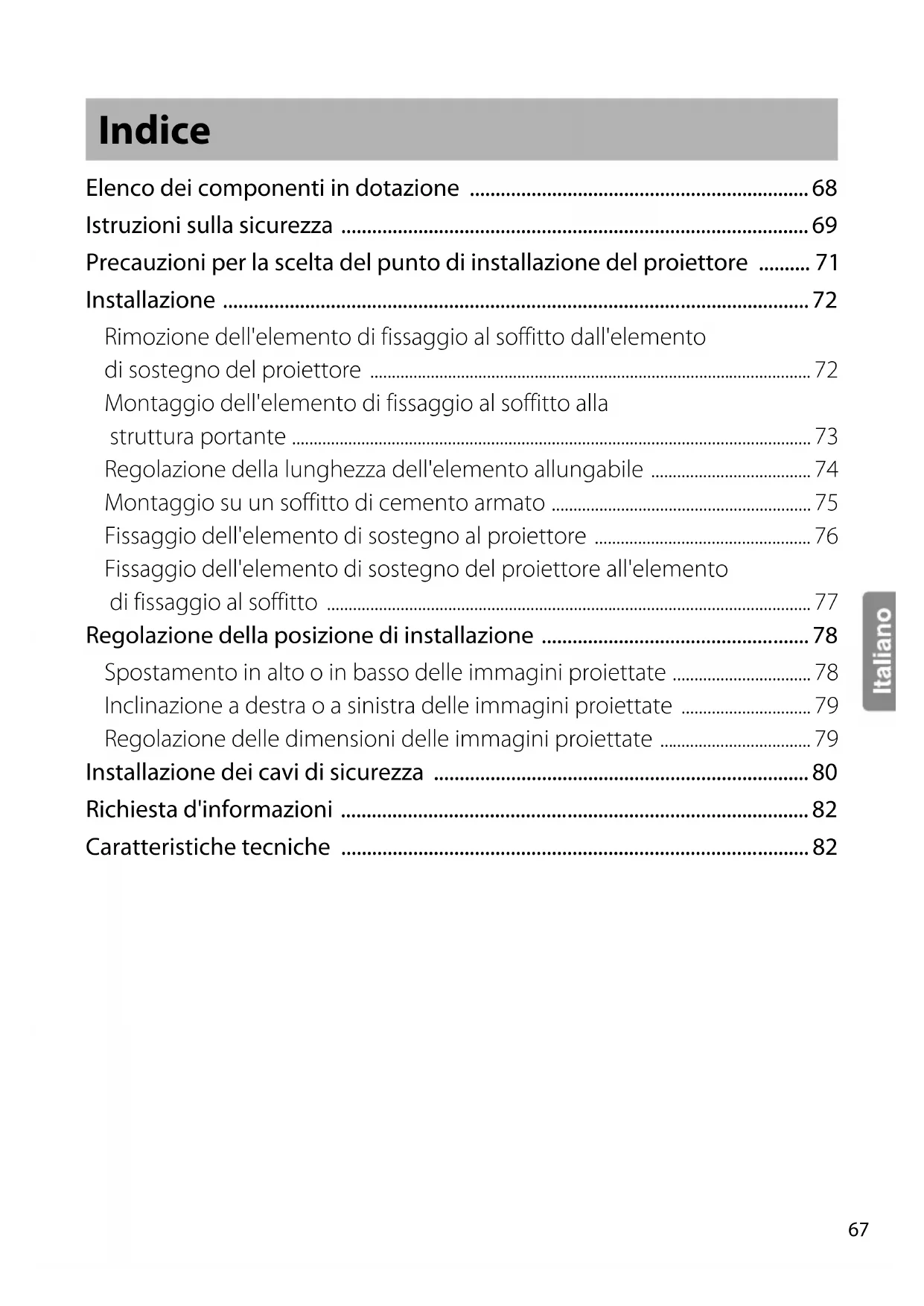

Manuale dell'utente 67

Elenco dei componenti in dotazione 68

Istruzioni sulla sicurezza 69

Precauzioni per la scelta del punto di installatione del proiettre 71

Installatione 72

Rimozione dell'elemento di fissaggio al soffitto dall'elemento di sostegno del proiettre 72

Montaggio dell'elemento di fissaggio al soffitto alla
struttura portante 73

Regolazione della lunghezza dell'elemento allungabile 74

Montaggio su un soffitto di cemento armato 75

Fissaggio dell'elemento di sostegno al proiettre 76

Fissaggio dell'elemento di sostegno del proiettre all'elemento di fissaggio al soffitto 77

Regolazione della posizione di installmente 78

Spostamento in alto o in basso delle immagini proiettate 78

Inclinazione a destra o a sinistra delle immagini proiettate 79

Regolazione delle dimensioni delle immagini proiettate 79

Installatione dei cavi di sicurezza 80

Richiesta d'informazioni 82

Caratteristiche tecniche 82

Elenco dei componenti in dotazione

Controllare l'élenco seguente per confermare di disporre di tutti i componenti in dotazione. In caso di componenti mancanti o danneggiati, contattare il rivenditore di zona.

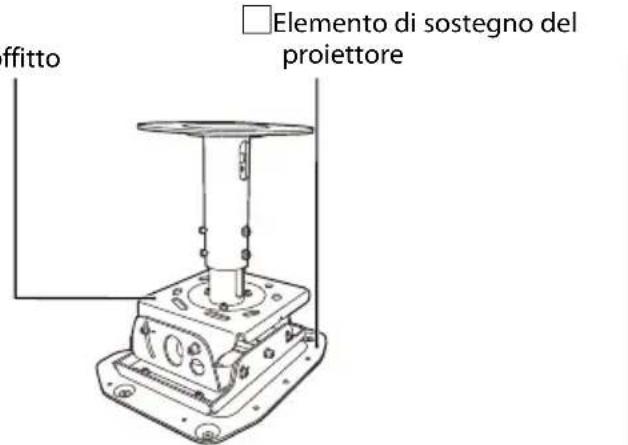

Elemento di fissaggio al soffitto

L'elemento di fissaggio al soffitto e l'elemento di sostegno del proietto sono preassemblati. Separarli prima di iniziare l'installazione.

Viti di montaggio del proietto: 4 pezzi (M6 x 16)

Chiave a brugola esagonale (M6)

Chiave a brugola esagonale (M8)

Cavi di sicurezza: 4 pezzi (1,5 m, 1,5 mm)

Fermacavo: 4 pezioni Elemento decorativo

Manuale dell'utente (questo manuale)

Istruzioni sulla sicurezza

Leggere attendamente quello documento per assemblare e installare il prodotto in maniera sicura e corretta. Accertarsi di seguire le precauzioni di sicurezza. Tenere queste istruzioni a portata di mano per consultrarlo nel caso non si siano ben compresi alcuni passaggi.

Al fine di utilizzare il prodotto in modo sicuro e corretto, nella guida e sul proiettre sono riportati simboli che indicano possibili rischi per l'utente o terzi e rischi di danni materiali. Leindicazioni e il relativo significato sono riportati di seguito. Assicurarsi di comprenderli correttamente prima di leggere questo manuale.

Avvertenza	Quito significolo segnala informazioni che, se ignore, possono causare decesso o lesioni personali dovuti a un uso non corretto.
Attenzione	Quito significolo segnala informazioni che, se ignore, possono causare lesioni personali o danni fisici dovuti a un uso non corretto.

Leggere attendamente le avventenze contene nei documenti "Istruzioni sulla sicurezza/Guida al supporto tecnico e ai servizi", forniti con il proiettre, prima di iniziare l'installazione per determinare il luogo adatto in cui installarlo.

Avverenza

• Il lavoro di installatione devese eseguito solo da tecnici in possesso delle competenze tecniche e delle capacità richieste.

Un assemblaggio o un'installazione eseguiti in modo incompleto possono provocare la caduta del proiettre dal soffitto con seguente possibilità di lesioni alle persone.

• Questo prodotto pesa circa 16kg . Durante il trasporto o lo spostamento del prodotto, maneggiarlo con cura per evitare lesions.
• Non installare la staffa di montaggio a soffitto su una parete debole o inclinata.

Il soffitto deve essere abbastanza robusto per installare il proietto e la staffa di montaggio a soffitto. Prima di iniziare l'installazione controllare accuramente il peso del proietto e della staffa di montaggio a soffitto. Accertarsi che il soffitto sia sufficientemente robusto e utilizzato i metodi più appropriati per prevenire la caduta del proietto.

• Non installare il prodotto in un luogo in cui possa essere soggetti a vibrazioni o urti.

Diversamente il prodotto o la superficie di installment potrebbero subire danni. Se il prodottocade più causare la morte o lesioni alle persone.

Avvertenza

Seguire sempre le istruzioni riportate di seguito per installare la staffa di montaggio a soffitto. Se l'opera di installation non viene eseguita correttamente, il proietto e la staffa di montaggio a soffitto potrebbero cadere e causare lesioni alle persone.Controllare la struttura e i materiali della sede di montaggio e utilizzato la tipologia edilizia più appropriata.Non appendere e non montare nulla alla staffa di montaggio a soffitto o su di essere altre al proietto specificato. I proiettori che è possibile montare su questa staffa di montaggio a soffitto sono elencati nei cataloghi.Non appenderi alla staffa di montaggio a soffitto e non applicare forza eccessiva durante o dopo l'installazione.Le viti devono essere ben serrate. Inoltre, non allentare né rimuovere mai nessuna vite imprudentamente durante il montaggio o la rimozione della staffa di montaggio a soffitto.Non disassemblare né modificare mai la staffa di montaggio a soffitto a meno che non sia indicato in quello manuale.Installare i cavi di sicurezza forniti per evitare la caduta del proietto.I cavi di sicurezza evitano inoltre che il proietto ondeghi in caso di terremoto o vibrazione.p.80L'applicazione di adesivo di bloccaggio per viti oppure di lubricificante, di olio o altre sostanze nei puniti in cui il proietto è fissato alla staffa di montaggio a soffitto potrebbe causare la rotture dell'involucro del proietto e la caduta dell'apparecchio, con seguenti danni o lesions alle persone. Durante l'installazione o la regolazione della staffa di montaggio a soffitto si raccomanda pertanto di non usare alcun tipo di sostanza, adesiva o lubrificante.Non allentare mai bulloni, viti o dadi durante l'installazione. Inoltre, verificare periodicamente che non vi siano viti allentate. In caso di allentamento, sarrare saldamente.Non utilizzato la staffa di montaggio a parete e consultrare personale di assistenza qualificato nei casi seguenti:La staffa di montaggio a soffitto è caduta oppure si è rota prima dell'installazione.Le parti in dotazione sono difettose e non funzionano correttamente.Scollegare il proietto prima dell'installazione.Maneggiare con cura il cavo di alimentazione.L'uso scorretto può causare incendi o scosse elettriche. Osservare le precauzioni che seguono durante la manipolazione:Non maneggiare il cavo di alimentazione con le mani bagnate.Non utilizzato un cavo che si stato danneggiato o modificato.Non installare o utilizzato il proietto in luoghi in cui possa essere soggetti a schizzi d'acqua, come all'esterno, in stanze da bagno o docce, e non installare in luoghi soggetti ad alto livelli di umidità.Diversamente si possono provocare incendi o subire scosse elettriche.Durante la pulizia, non utilizzato panni umidi, alcool, benzina, diluenti, eosi via.Se l'acqua penetrà all'interno del proietto, le copertura POSSONO rovinarsi e rompersi provocando scosse elettriche.

Avverenza

• Non tirare con forza né pizzicare il cavo di alimentazione del proietto durante l'installazione. Prestare particolare attenzione quando si passa il cavo di alimentazioneattraverso I'elemento allungabile.

Se il cavo di alimentazione è danneggiato, cui causare incendi o scosse elettrice. Rivolgersi al rivenditore se i conduttori del cavo di alimentazione sono esposti o spezzati.

Attenzione

Per l'installazione sono necessarie almeno due persone. Accertarsi di predisporre un trabattello robusto per il lavoro.

In caso contrario si potrebbe cadere o far cadere il proietto e provocare lesioni.

Precauzioni per la scelta del punto di installmentazione del proiettre

Leggere attendamente le avventenze contene nei documenti "Istruzioni sulla sicurezza/Guida al supporto tecnico e ai servizi", forniti con il proiettre, prima di iniziare l'installazione per determinare il luogo adatto in cui installarlo. Prestare particolare attenzione ai seguenti elementi.

• Collocare il proietto in una posizione in cui la luce diretta del sole o luce intensa proveniente da lampade a fluorescenza non colpiscano il ricevitore del telecomando. Una luce intensa sul ricevitore del telecomando potrebbe interferire con il corretto funzionamento del telecomando.
• Installare il proietto lontano alla bocca di uscita dell'aria di condizionatori o apparecchi simili. Se l'aria di un condizionatore soffia direttamente sul proietto, la temperatura circostante aumenta ed il proietto potrebbero non funzionare correttamente.
• Assicurarsi che ci si sono uno spazio sufficiente tra il proiettre e la parete. Fare riferimento al Manuale dell'utente fornito in dotazione con il proiettre per i dettagli sulla distanza necessaria. Se il proiettre è troppo vicino alla parete, la temperature circostante aumento ed il proiettre potrebbero non funzionare correttamente.
• Per limitare l'effetto di interferenze esterne si raccomanda di posizionare il proiettre in modo che il cavo di collegamento al computer o ad altri dispositivi non sia più lungo di 20 metri.
  Il proiettre deve essere installato in un punto in cui non si accumuli polvere ne umidita affinché l'obiettivo e le autres parti ottiche interne non si sporchino.
• Non installare il proietto in luoghi la cui temperature non sia compresa nella gamma d'uso specificata. In caso contrario potrebbe non funzionare correttamente.
• La chiusura delle tende negli ambienti luminosi aiuita a renderere le immagini più chiare e visibili

Installazione

Rimozione dell'elemento di fissaggio al soffitto dall'elemento di sostegno del proiettre

L'elemento di fissaggio al soffitto è montato sull'elemento di sostegno del proiettre in fabbrica. Utilizzato la segunte procedura per separarli.

Procedura

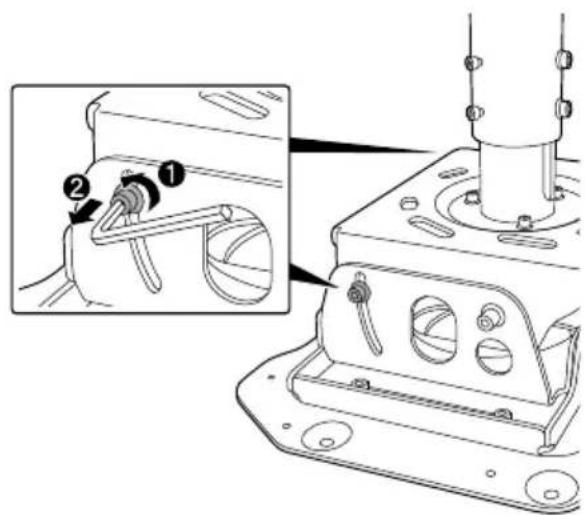

Rimuovere le viti dei punti di regolazione dell'inclinazione verticale su entrambi i lati, utilizzando la chiave a brugola esagonale M8 in dotazione.

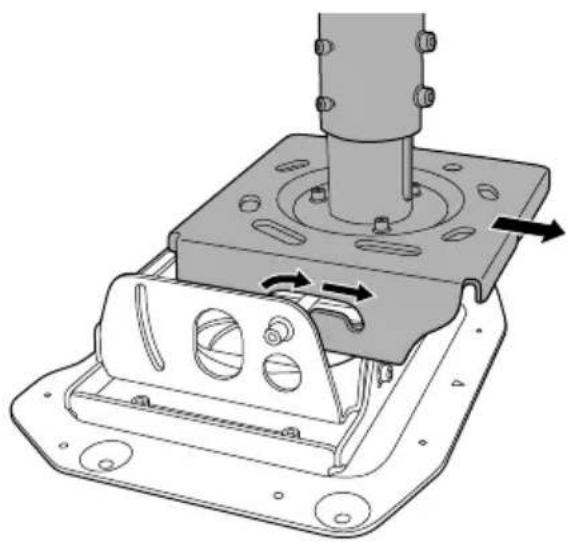

Rimuovere l'elemento di fissaggio al soffitto dall'elemento di sostegno del proiettre.

Montaggio dell'elemento di fissaggio al soffitto alla struttura portante

Determine la distance dallo schermo e individuare la posizione di montaggio prima di installare l'elemento di fissaggio al soffitto.

La distanza varia in base al tipo di unità obiettivo installata nel proiettre. Fare riferimento al "Manuale dell'utente" fornito in dotazione al proiettre.

Procedura

Far riferimento alla mascherina per il soffitto di seguito per praticare i fori di montaggio dei bulloni nel soffitto.

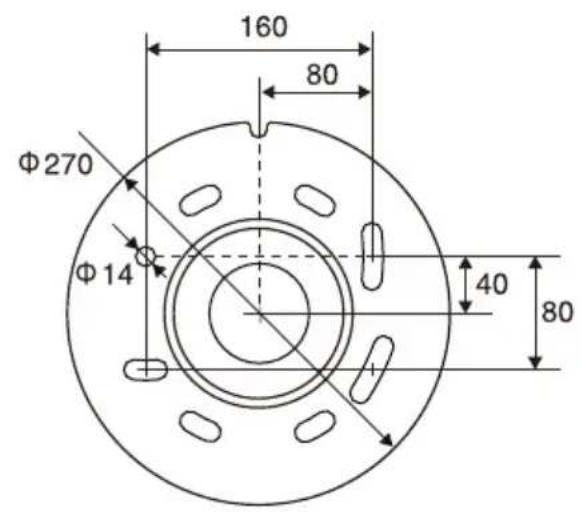

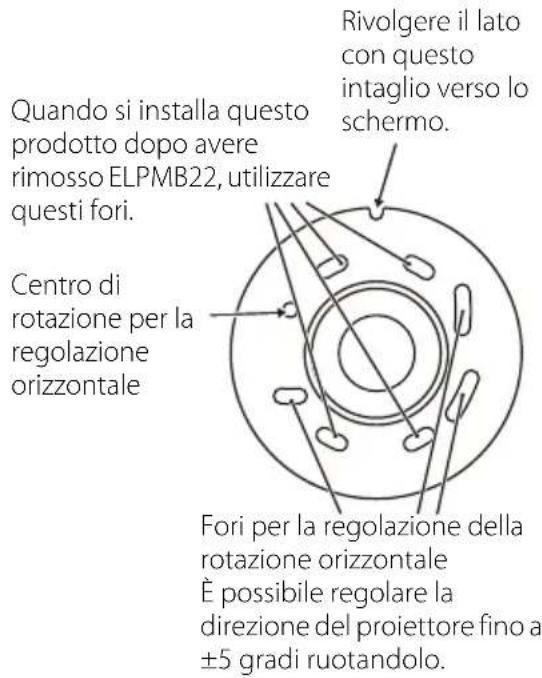

Mascherina per il soffitto (unità: mm)

Nota

Quando si installa quello prodotto dopo avere rimioso ELPMB22, utilizzare i fori di montaggio più presenti sul soffitto sono come sono.

Dopo l'installazione, non è possibile ruotare il proietto autres ± 5^ versus sinistra o destra. Verificare che il proietto sua rivolto nella direzione corretta prima dell'installazione.

Regolazione della lunghezza dell'elemento allungabile

Nota

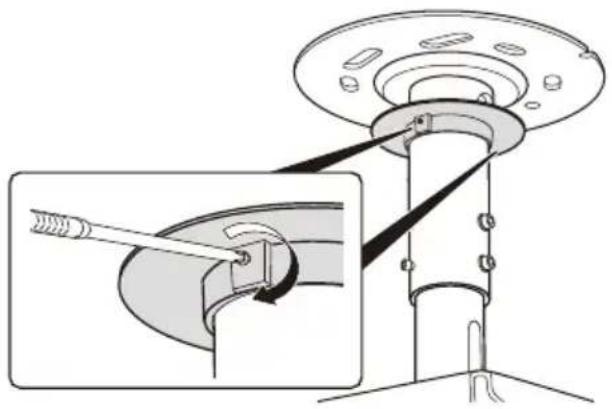

È possibile nascondere lo spazio tra l'elemento allungabile e la superficie del soffitto fissando all'elemento allungabile l'elemento decorativo. Collocare l'elemento allungabile atraverso il foro nell'elemento decorativo, quando stringere le viti sull'elemento decorativo per fissarlo.

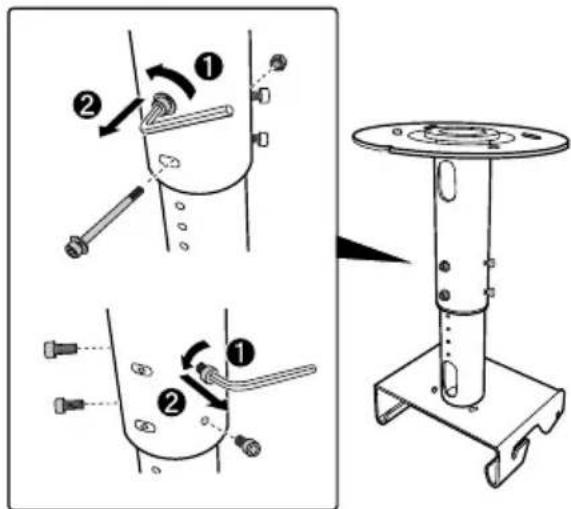

Procedura

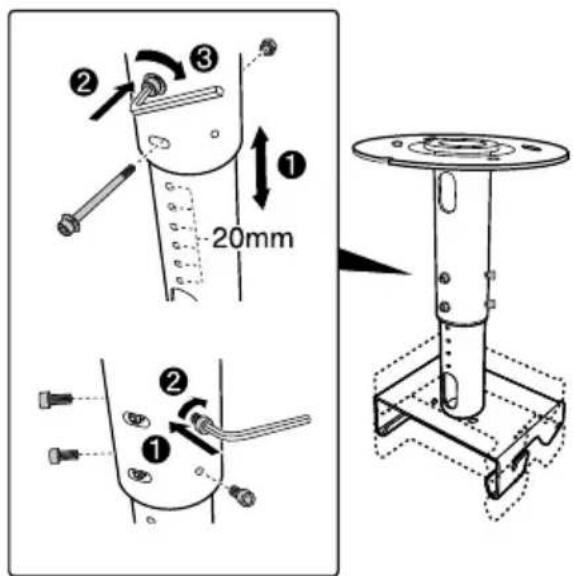

Rimuovere i due bulloni di fissaggio utilizzato la chiave esagonale M8 in dotazione.

Rimuovere le quattro viti auxiliarie su entrambi i lati con la chiave esagonale M6 in dotazione.

Sull'elemento allungabile sono disponibiliutto fori a intervalli di 20~mm per la regolazione della lunghezza. Allineare i due fori di regolazione appropriati con i fori dei bulloni di fissaggio, quindi insere i due bulloni di fissaggio nei fori e serrarli saldamente.

Serrare le quattro viti aesilarie su entrambi i lati con la chiave esagonale M6 in dotazione.

Montaggio su un soffitto di cemento armato

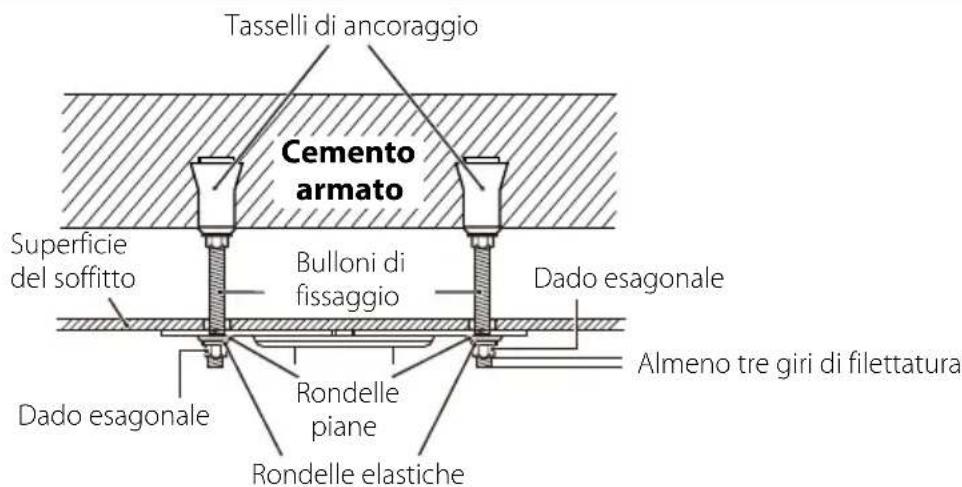

Per fissare la staffa di montaggio a un soffitto di cemento armato, utilizzare 4 bulloni di anticoraggio (M12). I bulloni di anticoraggio sono reperibili in commercio.

Attenzione

Prima di installare l'elemento di fissaggio al soffitto, verificare che il proietto sia rivolto nella direzione corretta.

!Avverenza

• Accertarsi in precedenza che il cemento armato su cui dovrè essere installato il prodotto sia in grado di sostenere il peso e il movimento laterale del proietto e della staffa di montaggio a soffitto. Se il cemento armato non è sufficientemente robusto o si è deteriorato, consolidarlo con barre di rinsforzo o soluzioni analoghe.
• Installare i bulloni di anticoraggio in base alle specifiche e ai metodi forniti dal produttore dei materiali in modo che non fuoriescano, si allentino o si spostino.
• Serrare bene le viti durante l'installazione o dopo aver regolato le angolazioni. Dopo aver serrato le viti, stringerle di nuovo con decisione e accertarsi che non siano allentate.
• Epson non si assume alcuna responsabilità per eventuali danni causati alla mancanza di forza della parete o da una installmente inadequata.

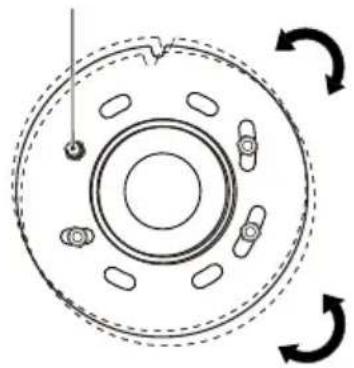

L'elemento di fissaggio al soffitto può essere ruotato orizzontalmente di ± 5 gradi. Regolare la direzione del proietto utilizzato quattro bulloni leggermente allentati. Dopo aver regolato la direzione, serrare saldamente i dadi esagonali.

Centro di rotazione per la regolazione della direzione

Fissaggio dell'elemento di sostegno al proiettre

!Avverenza

Le viti devono essere ben serrate.

Dopo aver serrato le viti, stringerle di nuovo con decisione e accertarsi che non siano allentate.

Installare i cavi di sicurezza forniti per evitare la caduta del proietto. p.80
- L'applicazione di adesivo di bloccaggio per viti oppure di lubrificante, di olio o altre sostanze nei puniti in cui il proietto è fissato alla staffa di montaggio a soffitto potrebbe causare la rottura dell'involucro del proietto e la caduta dell'apparecchio, con seguenti danni o lesioni alle persone. Durante l'installazione o la regolazione della staffa di montaggio a soffitto si raccomanda pertanto di non usare alcun tipo di sostenza, adesiva o lubrificante.

Procedura

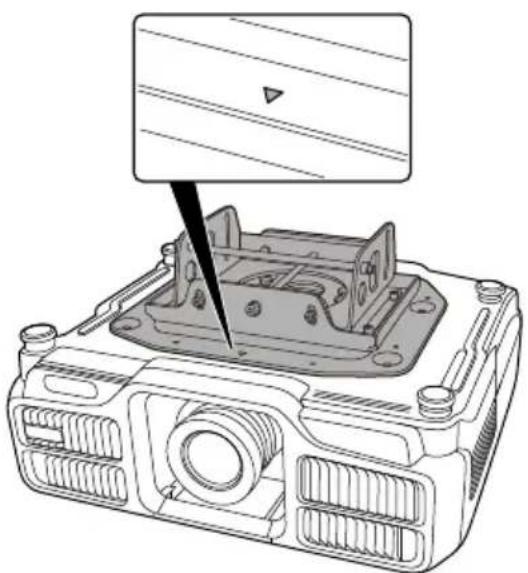

Fissare il proiettre in modo che la sull'elemento di sostegno del proiettre sua sullo stesso lato dell'obiettivo del proiettre.

Allineare i fori delle viti dei punti di fissaggio della staffa di montaggio a soffitto con i fori sull'elemento di sostegno del proietto. Fare riferimento al "Manuale dell'utente" fornito in dotazione al proietto per i dettagli sulla posizione dei punti di fissaggio della staffa di montaggio a soffitto del proietto.

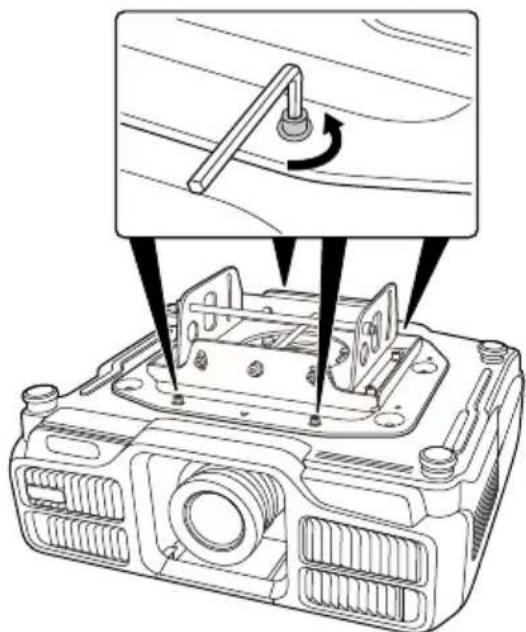

Serrare le quattro viti fornite in dotazione (M6 x 16) nei fori per le viti dell'elemento di sostegno del proiettre utilizzato la chiave esagonale M6 fornita in dotazione.

Serrare e fissare le tre viti rimanenti.

Attenzione

Quando si fissa l'elemento di sostegno al proietto, assicurarsi diutilizzare le viti in dotazione.

Fissaggio dell'elemento di sostegno del proiettre all'elemento di fissaggio al soffitto

Procedura

1 Inserire la barra dell'elemento di sostegno nelle guide dell'elemento di fissaggio a soffitto e collocarlo con precisione negli incavi a ferro di cavallo.

Sorreggere sempre il proiettre con le mani sono al completamento del montaggio.

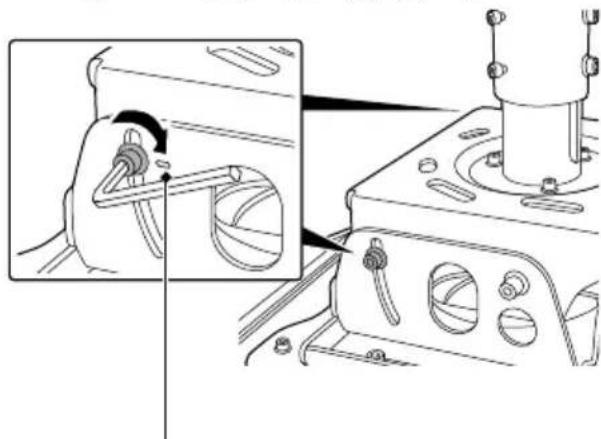

2 Infilare nei fori le viti per i punti di regolazione dell'angolazione verticale, che erano state rimosse al momento della rimozione dell'elemento di fissaggio al soffitto dall'elemento di sostegno.

Stringere le due viti nei punti di regolazione dell'angolazione, come indicate nella figura a sinistra, con la chiave a brugola esagonale M8 in dotazione per fissare il proiettre.

Per i dettagli sulla regolazione dell'angolazione del proietto consultare la realtà successiva "Regolazione della posizione di installment".

Fissare le viti all'altezza di quosti segni in modo che il proiettre si trovi in posizione quasi orizzontale. Utilizzato come guida.

3 Stringere le quattro viti dei punti di regolazione del basculamento orizzontale, come individato nella figura a sinistra, con la chiave esagonale M8 in dotazione per fissare il proiettre.

Per i dettagli sulla regolazione dell'angolazione del proietto consultare la realtà successiva "Regolazione della posizione di installment".

Regolazione della posizione di installazione

Avverenza

• Non rimuovere né allentare inutilmente alcuna vite durante la regolazione della posizione.

In caso contrario il proiettre potrebbe cadere e causare incidenti.

• Serrare nuovamente tutte le viti e accertarsi che non siano allentate dopo la regolazione.

Spostamento in alto o in basso delle immagini proiettate

Se le immagini vengono proiettate troppo in alto o troppo in basso rispetto allo schermo, regolare la posizione di proiezione tramite lo spostamento dell'obiettivo del proiettre.

Quando si sposta la posizione di proiezione verticalmente sul campo di regolazione dello spostamento obiettivo, la posizione di proiezione può essere regolata, inclinando il proiettre, fino a 5 gradi verso l'alto e fino a 25 gradi verso il basso.

Quando si inclina il proiettre le immagini proiettate potrebbero apparire distorte. Le immagini distorte in forma trapezoidale possono essere corrette con la regolazione del keystone. L'immagine tende tuttavia a risultare sfocata con l'augmente dell'angolo di inclinatione. Per i dettagli sullo spostamento dell'obiettivo e il keystone, vedere la "Manuale dell'utente" fornita con il proiettre.

Procedura

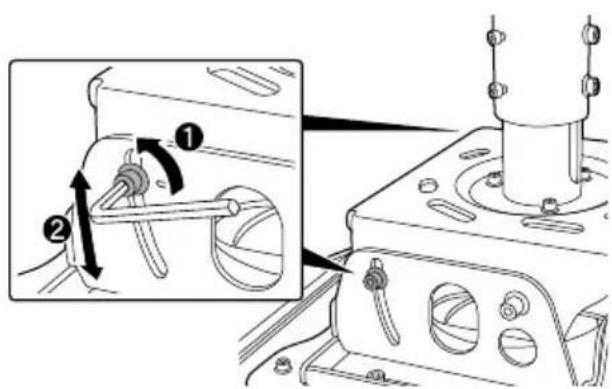

1 Allentare le due viti dei punti di regolazione dell'angolo verticale sulla sinistra e sulla destra utilizzando la chiave esagonale M8 fornita in dotazione.

2 Inclinare la parte posteriore del proietto verticalmente per regolare l'angolazione, fino a quando la posizione delle immagini proiettate si adatta allo schermo.

Dopo aver regolato l'angolazione, stringere le viti su entrambi i lati utilizzando la chiave a brugola esagonale M8.

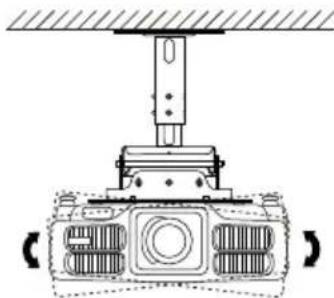

Inclinazione a destra o a sinistra delle immagini proiettate

Se l'immagine proiettata appare inclinata a destra o sinistra rispetto allo schermo, inclinarile proiettre di ± 5 gradi per regolare la posizione di proiezione.

Procedura

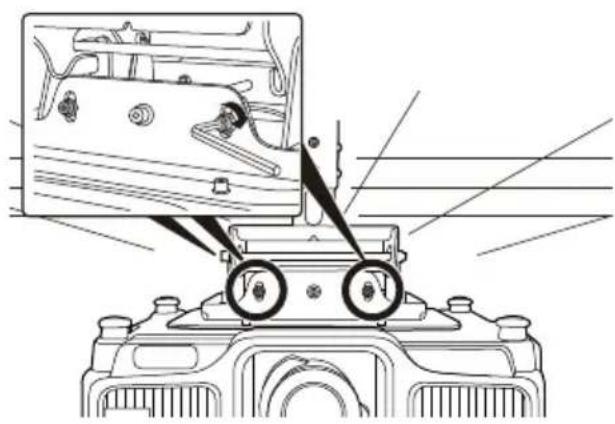

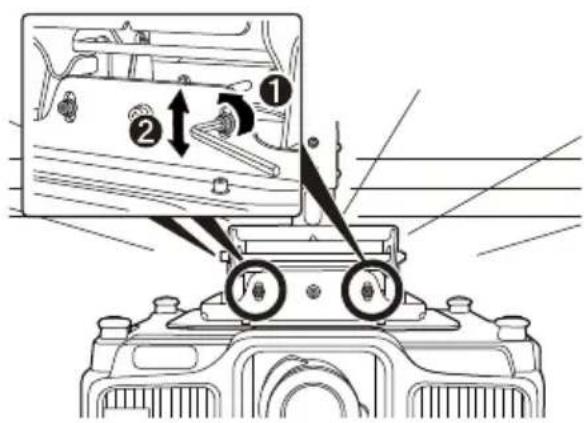

1 Allentare le quattro viti dei puniti di regolazione del basculamento orizzontale sulle parti anteriore e posteriore utilizzando la chiave esagonale M8 fornita in dotazione.
2 Inclinare il proiettore a sinistra o a destra per regolare l'angolazione fino a quando la posizione delle immagini proiettate si adatta allo schermo.
3Dopo aver regolato l'angolazione, stringere le viti su entrambi i lati utilizzando la chiave a brugola esagonale M8.

Regolazione delle dimensioni delle immagini proiettate

Quando le immagini proiettate sono troppo grande o troppo piccole per lo schermo, prima provare a regolare le dimensioni dell'immagine sul proietto. Per i dettagli sulla regolazione delle dimensioni dell'immagine, fare riferimento al "Manuale dell'utente" fornito con il proietto. Per regolare le dimensioni dell'immagine, è possible far scorrere il proietto in avanti o indietro di ± 30 mm attenendosi alla procedura che segue.

Procedura

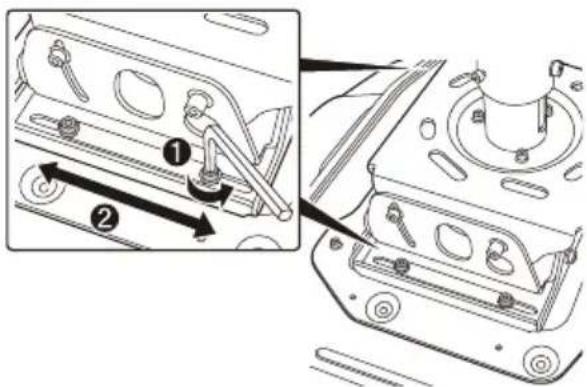

1 Allentare le quattro viti dei punti di regolazione scorrimento anteriore/ posteriore sulla sinistra e sulla destra utilizzando la chiave esagonale M8 fornita in dotazione.
2 Far scorrere il proiettre in avanti o indietro per regolare l'immagine proiettata sino a quando si adatta allo schermo.
3Dopo ave regolato la posizione, stringere le viti utilizzando la chiave esagonale M8.

Installazione dei cavi di sicurezza

Dopo aver installato il proiettre al soffitto, prendere ulteriori precauzioni per fissarlo in posizione ed evitare che cada o rotoli.

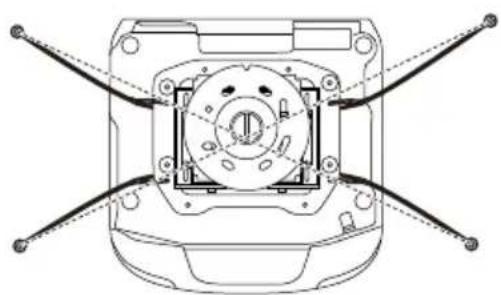

Far passare i cavi forniti in dotazione diagonamente attraverso l'elemento di sostegno del proiettore utilizzando i fermacavi per impedire la caduta del proiettore.

!Avverenza

• Accertarsi in precedenza che il cemento armato su cui dovrè essere installato il prodotto sia in grado di sostenere il peso e il movimento laterale del proietto e della staffa di montaggio a soffitto. Se il cemento armato non è sufficientemente robusto o si è deteriorato, consolidarlo con barre di rinforzo o soluzioni analoghe.
• Installare i bulloni di anticoraggio in base alle specifiche e ai metodi forniti dal produttore dei materiali in modo che non fuoriscano, si allentino o si spostino.

Procedura

Entro 1 m (consigliato

Entro 1 m (consigliato)

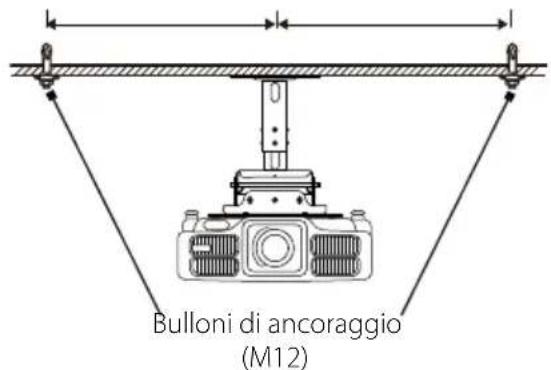

1 Posizione i quattro bulloni di anticoraggio, reperibili in commercio, sul soffitto in corrispondenza dell'estremità di ciascuna linea diagonale.

Si consiglia di posizionare i bulloni di anticoraggio
entro 1 metro dal centro del proietto.
Utilizzare bulloni di anticoraggio M12.

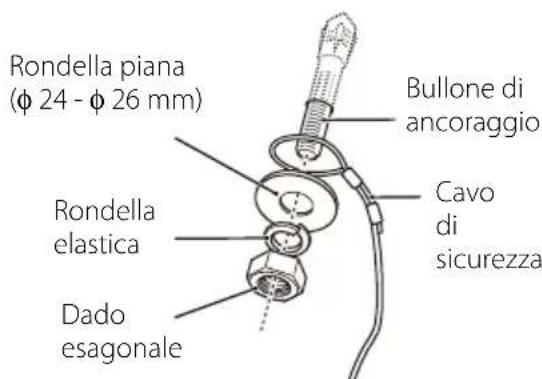

2 Formare un'asola con ciascuno dei quattro cavi di sicurezza intorno ai quattro bulloni e fissarli saldamente.

Accertarsi che le asole dei cavi si trovino sotto la rondelle piane, quindi serrare i dadi esagonali.

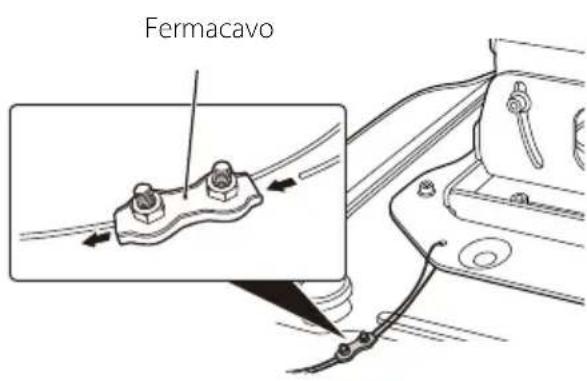

3 Allentare le viti del fermacavo, quando passare un'estremità del cavo di sicurezzaattraverso il fermacavo e un foro sull'elemento di sostegno.
4 Estrarre l'estremita del cavo da quello elemento di sostegno e farla passare attraverso il fermacavo.
Tendere il cavo di sicurezza il più possibile sera alterare la posizione dell'immagine proiettata, quando serrare leggermente le viti sul fermacavo per fissare il cavo.

Attenzione

Dopo aver installato il cavo di sicurezza, verificare quanto segue. Nel caso in cui il cavo sa danneggiato, sostituirlo con fune metallica da 1,5 mm di diametro o più, reperibile in commercio.

Il cavo non è logoro o sfilacciato.
- Il cavo non è piegato ad angolo acuto contro il bordo della rondella piana o altri oggetto.

Eseguire di nuovo i passaggi da 3 a 5 per gli altri cavi di sicurezza e fissarlianche all'elemento di sostegno.

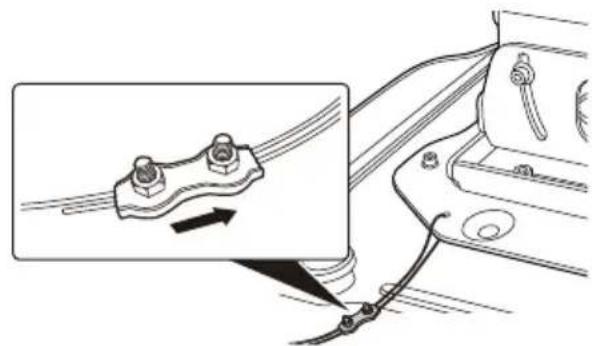

Dopo aver installato i cavi di sicurezza, spostare tutti i fermacavo nella direzione illustrata e serrare le viti dei fermacavo.

Attenzione

• Se i cavi di sicurezza in dotazione sono troppo corti per il luogo in cui si installa il proietto, utilizzato fune metallica da 1,5 mm di diametro o più, reperibile in commercio.
• Tagliare le eccedenze di cavo metallico dopo l'installazione.

Richiesta d'informazioni

Le richieste di informazioni possono essere inoltrate all'indirizzo di lavoro fornito nel manuale del proiettre.

Caratteristiche tecniche

Dimensioni 400 (L) x 428 (A) x 330 (P) mm
Peso Circa 16 kg
Capacità massima di carico Circa 75 kg
Gamma di regolazione	Regolazione dell'inclinazione verticale	Da 5 a -25°
	Regolazione basculamento orizzontale	Da 0 a ±5°
	Regolazione rotazione orizzontale	Da 0 a ±5°
	Scorrimento anteriore/posteriore	±30 mm

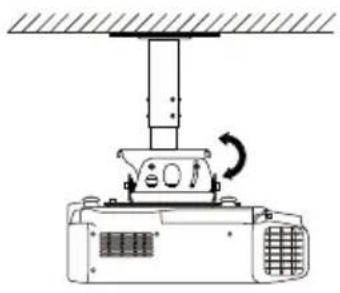

Regolazione dell'inclinazione verticale
Regolazione rotazione orizzontale

Regolazione basculamento orizzontale
Scorrimento anteriore/posteriore
