MANUALE UTENTE SB600BTS BIGBEN

ITALIA, [e-mail]

Tel.: [phone]

www/bigben.eu

SB600BTS

ITALIA, [e-mail]

Tel.: [phone]

www/bigben.eu

THOMSON

IT

SB600BTS

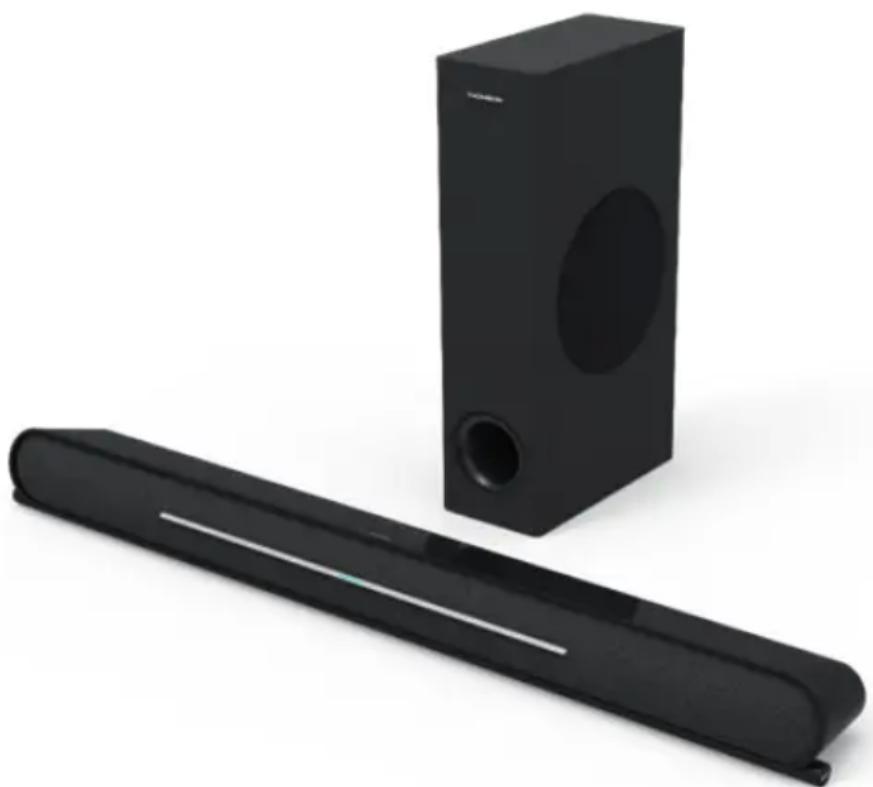

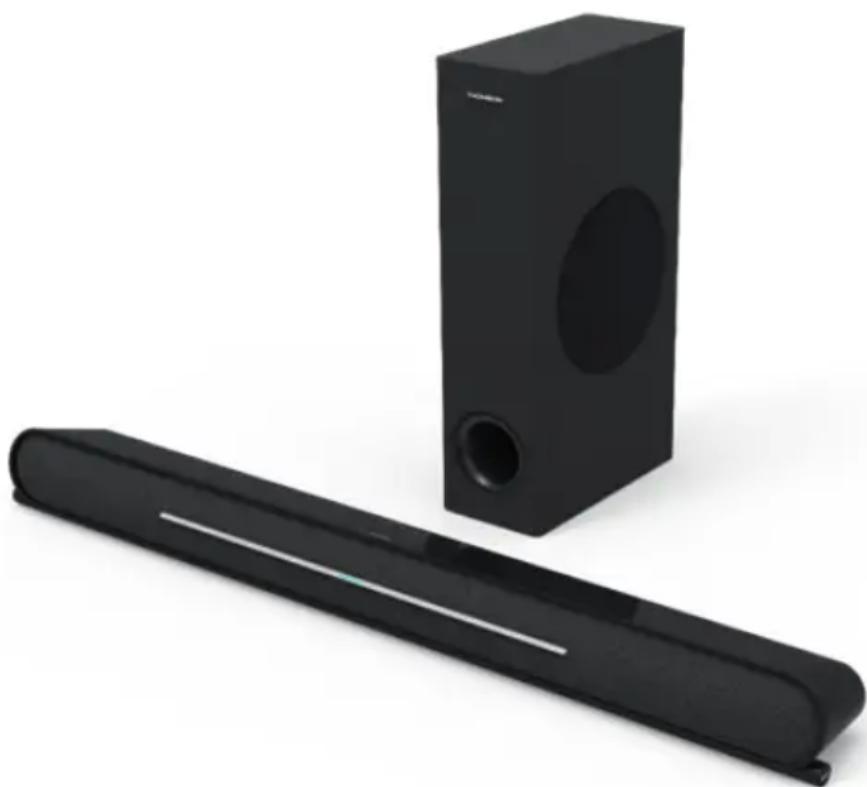

SOUNDBAR CON SUBWOOFER CABLATO

ISTRUZIONI PER L'USO

LEGGERE IL PRESENTE MANUALE CON ATTENZIONE PRIMA DI METTERE IN FUNZIONE IL DISPOSITIVO E CONSERVARLO PER UNA CONSULTAZIONE FUTURA.

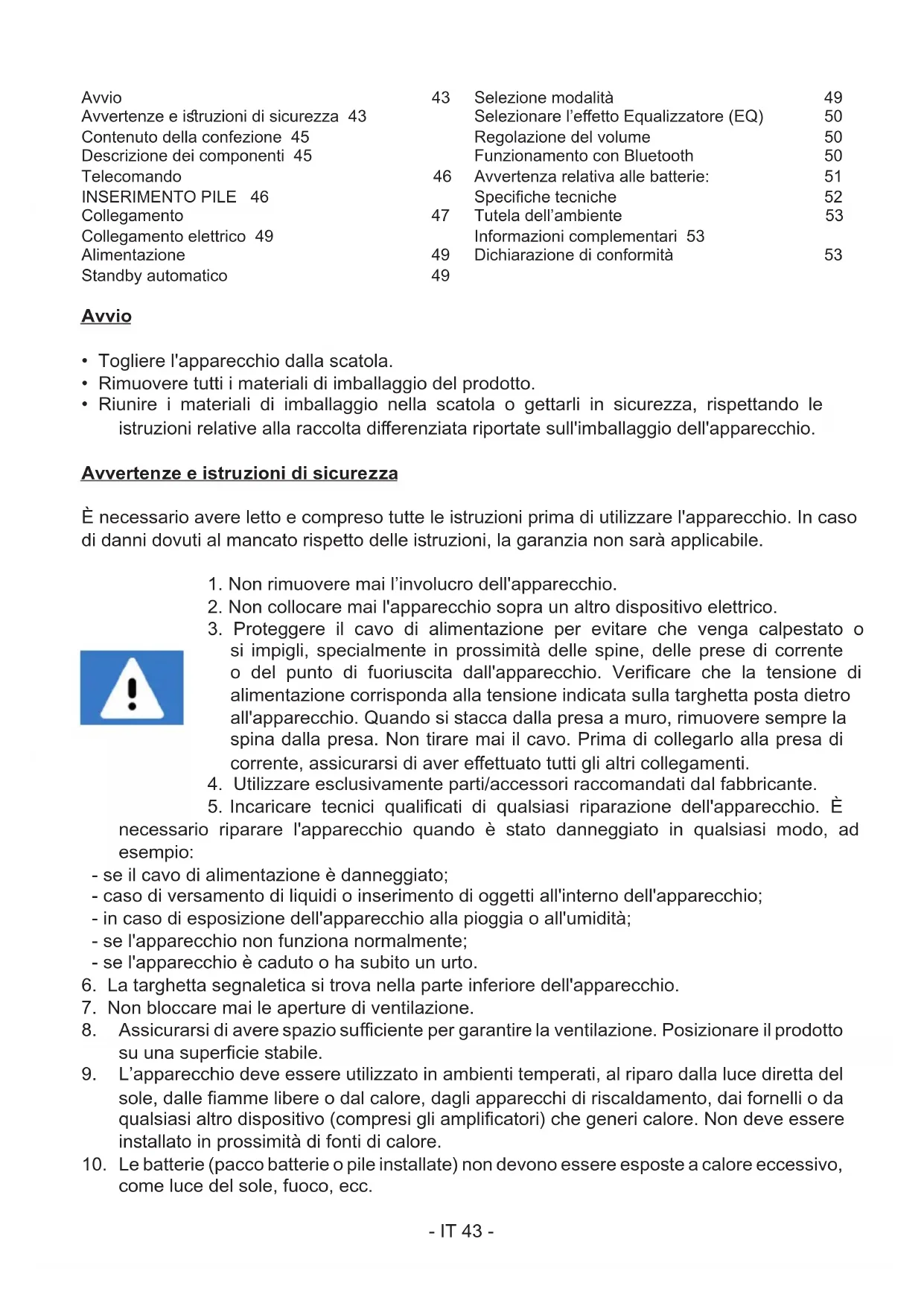

Avvio 43 Selezione modalita 49

Avvertenze e istruzioni di sicurezza 43 Selezionare l'effetto Equalizzatore (EQ) 50

Contenuto della confezione 45 Regolazione del volume 50

Descrizione dei componenti 45 Funzionamento con Bluetooth 50

Telecomando 46 Avverenza relativa alle batterie: 51

INSERIMENTO PILE 46 Specifiche tecniche 52

Collegamento 47 Tutela dell'ambiente 53

Collegamento elettrico 49 Informazioni complementari 53

Alimentazione 49 Dichiarazione di conformità 53

Standby automatico 49

Avvio

• Togliere l'apparecchio alla scatola.
• Rimuovere tutti i materiali di imballaggio del prodotto.
• Riumire i materiali di imballaggio nella scatola o gettarli in sicurezza, rispettoando le istruzioni relative alla raccolta differenziata riportate sull'imballaggio dell'apparecchio.

Avvertenze e istruzioni di sicurezza

È necessario aveletto e compreso tutte le istruzioni prima diutilizzare l'apparecchio. In casodi danni dovuti al mancato rispetto delle istruzioni, la garanzia non sare applicabile.

1. Non rimuovere mai l'involucro dell'apparecchio.
2. Non collocare mai l'apparecchio sopra un altro dispositivo elettrico.
3. Proteggere il cavo di alimentazione per evitare che venga calpestato o si impigli, specialmente in prossimità delle spine, delle prese di corrente o del punto di fuoriuscita dall'apparecchio. Verificare che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta posta dietro all'apparecchio. Quando si stacca alla presa a muro, rimuovere sempre la spina alla presa. Non tirare mai il cavo. Prima di collegarlo alla presa di corrente, assicurarsi di aver effettuato tutti gli altri collegamenti.
4. Utilizzare esclusivamente parti/accessori raccomandati dal fabbricante.
5. Incaricare tecnici qualificati di qualsiasi riparazione dell'apparecchio. E

necessario riparare l'apparecchio quando è stato danneggiato in qualsiasi modo, ad esempio:

• se il cavo di alimentazione è danneggiato;
• caso di versamento di liquidi o inserimento di oggetti all'interno dell'apparecchio;
• in caso di esposizione dell'apparecchio alla pioggia o all'umidità;
• se l'apparecchio non funziona normalmente;

• se l'apparecchio è caduto o ha subito un urto.

• La targhetto segnaletica si trovava nella parte inferiore dell'apparecchio.

• Non bloccare mai le aperture di ventilazione.
• Assicurarsi di averere spazio sufficiente per garantire la ventilazione. Posizonare il prodotto su una superficie stabile.
• L'apparecchio deve essere utilizzato in ambienti temperati, al riparo alla luce diretta del sole, delle fiamme libero o dal calore, dagli apparecchi di riscaldamento, dai fornelli o da qualsiasi altri dispositivo (compresi gli amplificatori) che generi calore. Non deve essere installato in prossimità di fonti di calore.

• Le batterie (pacco batterie o pile installate) non devono essere esposte a calore eccessivo, come luce del sole, fuoco, ecc.

• Scollegare sempre l'apparecchio prima di pulirlo. Non lubricicare alcuna parte dell'apparecchio. Pulirlo con un panno morbido. Non utilizzato prodotti abrasivi né detergenti aggressivi.

• Assicurarsi di poter sempre accedere facilmente al cavo di alimentazione, alla spina o all'adattatore, per poter scollegare l'apparecchio alla presa di corrente, se necessario.
• Non utilizzato l'apparecchio in prossimità di un punto d'acqua. Evitare che entri in contatto con gobce o schizzi. Non utilizzato l'apparecchio in un ambiente umido o bagnato.
• Scollegare l'apparecchio in caso di temporale o se non verrà utilizzato per un periodo prolongato.
• L'apparecchio più essere utilizzato dai bambini a partire da 8 anni, nonché da persone con ridotte capacità fisiche, sensoriali o mentali oswana esperienza e conoscenze, a condizione che siano sorvegliati o abbiamo ricevuto le istruzioni relative all'utilizzo dell'apparecchio in tutte sicurezza e comprehendano i rischi potenziali. I bambini non devono gliore con l'apparecchio né con il cavo (rischio di strangolamento). La pulizia e la manutenzione non devono essere effettuate da bambini sulla sorvegianza.
• L'apparecchio deve essere alimentato solamente a Bassa tensione di sicurezza, corrispondente alla marcatura che figura sull'apparecchio stesso.

Il symbolo del fulmine all'interno di un triangolo equilatero avverte gli utilizzatori della presenza, all'interno dell'apparecchio, di tensioni elettriche pericolose non isolate e sufficientemente potenti da presentare un rischio di elettrocuzione.

Il punto esclamativo all'interno di un triangolo indica la presenza di istruzioni importanti relative al funzionamento e alla manutenzione (riparazione) nella documentazione che accompaniesl a l'apparecchio.

Materiale di Classse II
Corrente continua
Corrente alternata
Solamente per uso interno

Contenuto della confezione

Verificare e identificare il contento della confazione:

Soundbar
- Subwoofer
Cavo di alimentazione elettrica
Cavo auxiliario da 3.5 mm
Cavo ottico
Cavo audio TV
Telekomando
- Manuale di istruzioni

Descrizione dei componenti

1 . (Standby-Accensione)

Accendere la soundbar o metterla in standby.

1. Piedini regolabili: è possibile regolare l'angolo di orientamento del suono tramite i piedini pieghevoli.
2. ≡ Sorgente

Premere per selezionare un ingresso per la soundbar (Audio TV-Bluetooth - Ingresso ottico - Ingresso ausiliario)

1. Associazione Bluetooth

Premere per cercare un dispositivo Bluetooth

1. Riproduzione/Pausa

Riproduurre, mettere in pausa o riproduurre nuovamente in modalità BT.

1. • Premere per diminuire il volume
2. • Premere per augmentare il volume
3. Sensore del telecomando
4. Indicatore LED

L'indicatore luminoso rosso在哪查 che la soundbar è in standby

L'indicatore luminoso qiallo nostra che la soundbar è in modalità Audio TV

L'indicatore luminoso blu alla stra che la soundbar è in modalità Bluetooth

L'indicatore luminoso bianco在哪的音节上？
L'indicatore luminoso bianco在哪的音节上？

1. Porta di ricarica USB 5 V/1 A
2. Alimentazione di rete Collegare all'alimentazione elettrica.
3. Connettore subwoofer
4. Ingrasso ausiliario
5. Ingrasso ottico
6. Porta di servizio
7. Connettore Audio TV

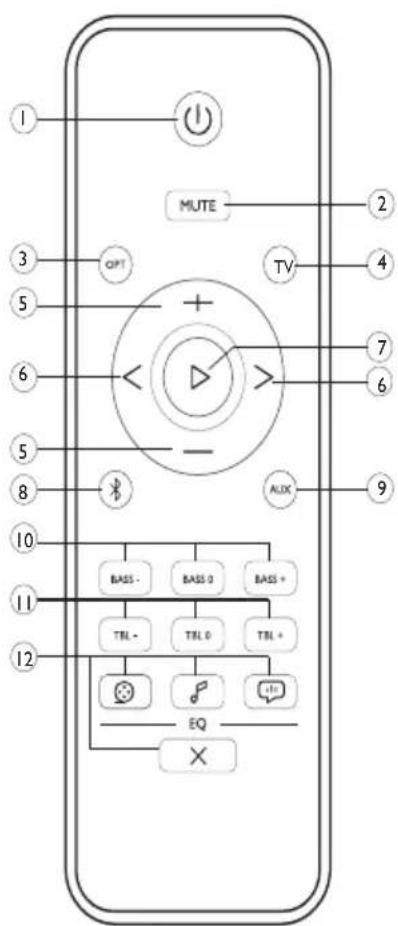

Telecomando

1. Standby attivo/disattivato
2. Mute

Togliere o ripristinare il volume

1. Modalità ottica
2. Modalità TV
3. Vol+/Vol-(Volume)

Aumentare o diminuire il volume.

1. < / > (Indietro/Avanti)
   Passare al brano precedente o successivo in modalità BT
2. Riproduzione/Pausa
   Riproduire, mettere in pausa o riproduire nuovamente in modalità BT.
3. Modalità Bluetooth
4. Modalità AUX-IN
5. Regolazione dei toni bassi
6. Regolazione dei toni acuti
7. Selezionare I'effetto Equalizzatore (EQ).

X Flat

INSERIMENTO PILE

Inserirelepileneltelekomando

1. Premere la clip del vano batterie, far scorrere verso il basso e sollevare il coperchio.
2. Inserire 2 pile 1,5 V AAA/LR04/UM3 (non in dotazione) nel verso corretto rispettomando la polarità (+ e-) individata sul vano batterie.
3. Posizione l'estremità più lontana del coperchio nella parte superiore del vano batterie. In seguito premere l'estremità più vicina fine a sentire un clice che segnala il corretto posizionamento.

Nota:

Le pile vanno inserte correttamente per non danneggiare il telecomando. In caso di prolongato inutilizzo del telecomando, togliere sempre lepile, perché potrebbero avere delle perdite e danneggiare il telecomando.

Se la distanza tra telecomando e appearecchio si riduce, vuol dire che le pile sono scariche. In quello caso sostuire lepile

Collegamento

Posizionare l'apparecchio nel punto desiderato e srotolare il cavo di alimentazione.

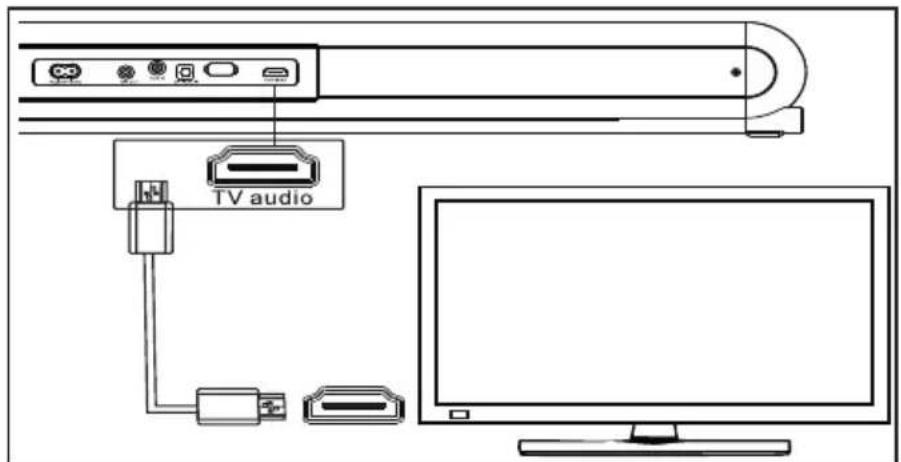

Collegare alla presa Audio TV

La soundbar funzione in Audio TV con il canale di ritorno audio TV (Audio TV). Se la TV è compatible con il canale di ritorno audio, è possible ricevere l'audio TVtramite la soundbar utilizzando un solo cavo audio TV.

Attrezzature necessarie: Una sorgente audio con uscita audio TV e un cavo audio TV (in dotazione)

1 Collegare l'audio TV della soundbar al connettore audio TV sulla TVtramite un cavo audio TV ad alta velocità.
- Il connettore sulla TV potrebbe avee un'etichetta diversa. Per maggiori informazioni, consultare il manuale operativo della TV.
2 Accendere la TV, la soundbar sincronizzera le operazioni. Per maggiori informazioni, consultare il manuale operativo della TV.

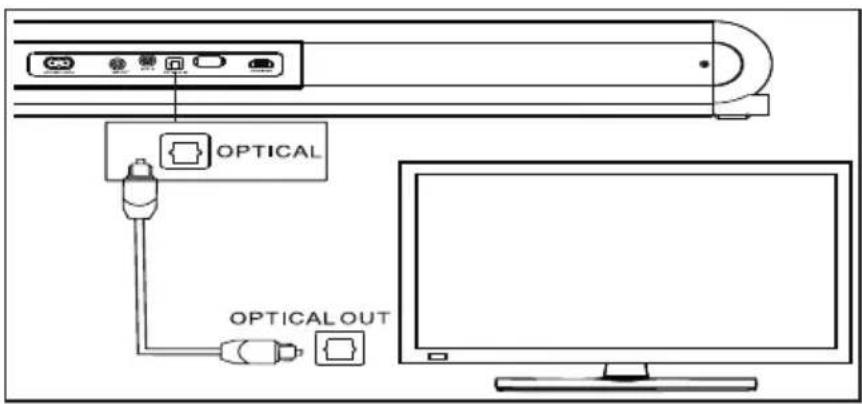

Collegamento alla presa ottica

Tramite cavo ottico, collegare il connettore ottico alla soundbar, al connettore ottico di uscita sul tevisore o un altro appearecchio.

Il connettore ottico digitale più ave l'etichetta SPDIF o SPDIF OUT.

Attrezzzature necessarie: Una sorgente audio con uscita audio ottica e un cavo audio ottico digitale (in dotazione). Assicurarsi di selezionare l'uscita ottica nei parametri del teilevisore o dell'apparecchio.

Collegamento alla presa AUX

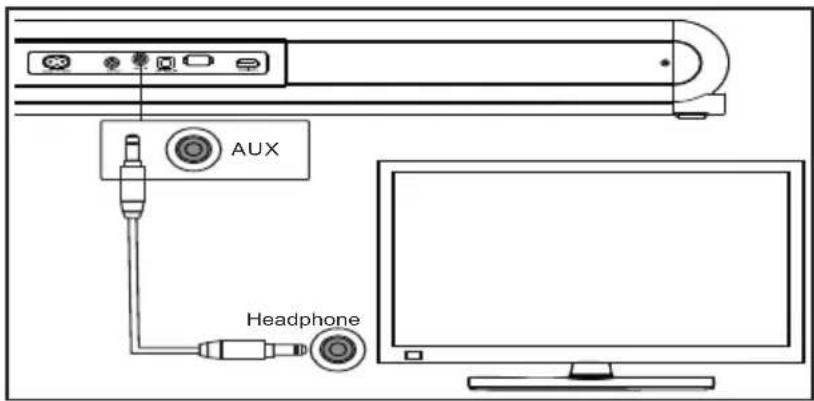

• Utilizzare un cavo audio 3,5 da 3,5 mm (in dotazione) per collegare la presa cuffie del teilevisore alla presa AUX dell'unità.

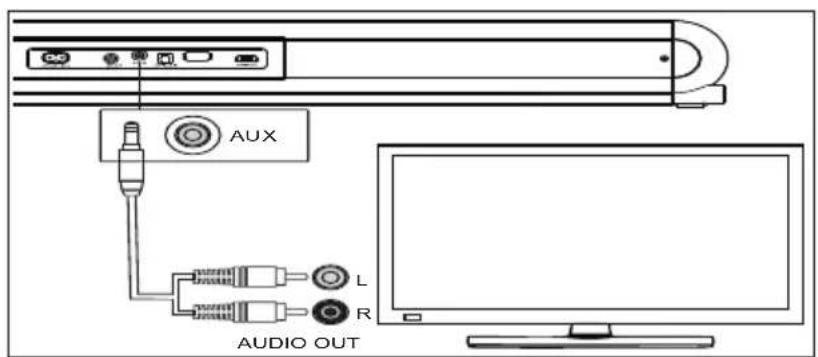

• Utilizzare un cavo audio RCA da 3,5 mm (non in dotazione) per collegare le prese uscite audio TV alla presa AUX sull'unità.

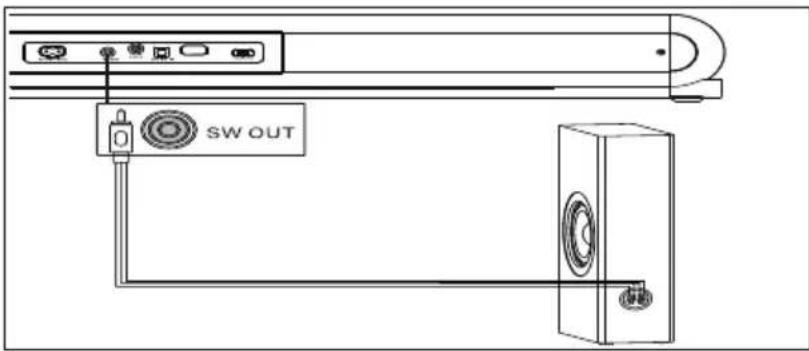

Collegamento al subwoofer

Collegare il connettore SUB OUT alla soundbar con il cavo del subwoofer.

Collegamento elettrico

• Prima di collegare il cavo di alimentazione elettrica, assicurarsi di aver effettuato tutti gli altri collegamenti.
• Rischio di danneggiare il prodotto! Verificare che la tensione di alimentazione corrisponda a那一 alla indica sul retro o quello l'unità.
• Collegare il cavo di alimentazione alla presa di rete dell'unità, poi a una presa a muro.

Alimentazione

Inserire il cavo di rete nella presa di alimentazione e accendere quest'ultima se necessario. Accendere e spegnere

• Quando l'unità viene collegata alla rete per la prima volta è in modalità standby. L'indicatore luminoso di standby si accende.
• Premere il pulsante per accendere o spegnere l'unità.
• Scollegare il cavo di alimentazione della presa a muro se si desidera spegnere completenessl'unità.
  Se I'Audio TV è collegato, quando la TV è accesa, l'unità si attiva automaticamente.

Standby automatico

Durante la riproduzione di contenti multimediali da un dispositivo connesso, se nessun pulsanteiene azionato per 10 minuti o se non c'è audio da un dispositivo connesso per 10 minuti, la soundbar passa automaticamente in standby.

Selezione modalità

Premere ripetutamente il pulsante Source sull'apparecchio oppure i pulsanti AUX, Optical, TV audio, BT/Pair sul telecomando per selezionare la modalità desiderata.

L'indicatore luminoso sulla soundbar在哪的 modalità utilizzata in quel momento.

AUX: L'indicatore luminoso verde alla che la soundbar è in modalità AUX IN.
- BT: L'indicatore luminoso blu alla che la soundbar e in modalità Bluetooth.
- Optical: L'indicatore luminoso bianco在哪的音节上？
Audio TV: L'indicatore luminoso qiallo miastra che la soundbar è in modalità Audio TV.

Selezionare I'effetto Equalizzatore (EQ)

Selezionare le modalità audio predefinite relative a video o musica.

Premere il pulsante EQ sul telecomando per scegliere gli effetti di equalizzazione preimpostati a propria discrezione.

(20 (Film)

opzione raccomandata per la visione di film

(Musica)

opzione raccomandata per l'ascolto di brani musicali

(Voice)

opzione raccomandata per ascoltare informazioni o augmentare il volume Voce nei film

X (Flat)

Premere il pulsante Flat per tornare alla modalità normale.

Regolazione del volume

1 Premere Vol+/Vol- (Volume) per augmentare o diminuire il livello del volume.

Per togliere il volume, premere (Mute).
- Per ripristinare il volume, premere di nuovo (Mute) o Vol+/Vol-(Volume).
- In caso di connessione ad audio TV è possibleanche controllare il volume dal telecomando del teilevisore.

Funzionamento con Bluetooth

Tramite Bluetooth, connettere la soundbar al proprio dispositivo Bluetooth (ad esempio iPad, iPhone, iPod touch, Telefono Android o computer portatile), per ascolare i file audio salvati sul dispositivo o in streamingattraverso gli altoparlanti della soundbar.

Attrezzatura necessaria

• Un dispositivo Bluetooth che funzioni con il profilo Bluetooth A2DP, AVRCP e una versione Bluetooth 4.2 + EDR.

• La distanza operativa massima tra la soundbar e il disposativo Bluetooth è di circa 10 metri (30 piedi).

• Premere ripeturamente il pulsante Source o il pulsante BT sul telecomando per porre la soundbar in modalità Bluetooth.
  In fase di associazione, l'indicatore luminoso BT lampeggia.

• Sul dispositivo Bluetooth, passare a Bluetooth, cercare e selezionare SB600BTS per iniziare la connessione (vedi manuale operativo del dispositivo Bluetooth per sapere come attivare Bluetooth).
  In fase di connessione, l'indicatore luminoso BT lampeggia.

• Attendere finché la soundbar non emette un segnale acustico.

A connessione completeness, l'indicatore luminoso BT resta accesso.

1. Scegliere e riproduire file audio o brani musicali tramite il dispositivo Bluetooth.

2. Durante la riproduzione se arrives a chiamata, la musica si mette in pausa. La riproduzione riprende a fine chiamata.

3. Nel caso in cui il dispositivo Bluetooth funzioni con il profilo AVRCP, sul telecomando è possibile premere < / > per saltare un brano o perMETtere in pausa/riprendere la riproduzione.

4. Per uscire da Bluetooth, scegliere un'altra sorgente.

5. Tornado in modalità Bluetooth, la connessione Bluetooth rimane attiva.

Nota:

La diffusione di musica in streaming vuo essere interrotta a causa di ostacoli che si frappongono tra l'apparecchio e la soundbar, come un muro, l'alloggiamento metallico del disposivo o altri apparecchi vicini sulla stessa frequenza.
- Per connettere la soundbar a un altro dispositivo Bluetooth, tenere premuto BT/PAIR sul telecomando e disconnettere il dispositivo Bluetooth già connesso.

Funzionamento AUX/OPTICAL/TV audio

• Verificare che l'unità sia connessa al teilevisore o all'apparecchio audio.
• Premere ripeturamente il pulsante Source sull'unità o premere i pulsanti AUX, Optical, TV sul telecomando per scegliere la modalità desiderata.
• Impostare le funzioni playback direttamente sull'apparecchio audio.
• Premere i pulsanti VOL + / - per regolare il volume al livello desiderato.

Nota:

• In modalità OPTICAL o TV, se non c'è uscita audio dell'unità e l'indicatore luminoso di stato lampeggia, occorre sicuramente attivare l'uscita PCM o Tecnologia Dolby Digital sull'apparecchio sorgente (TV,lettore DVD o Blu-ray).

Ricarica USB

• La soundbar comprende una porta di ricarica USB, con corrente di uscita 5 V, 1 A.

Avverenza relativa alle batterie:

Il prodotto contiene una o più batterie.

• Utilizzare correttamente le batterie per evitare lesioni o incendi causati da perdite, surriscaldamento, esplosione, erosione o altri danni.
• Conservare e tenere le batterie nuove e usate fuori alla portata dei bambini o di altre persone vulnerabili. Se il vano batteria non si chiude correttamente, evitare di usare il prodotto.
  Se il liquido della batteria alcalina entra in contatto con la pelle e/o gli occhi, sciac quarli immediatamente con acqua pulita e consultare un medico.
  Se il liquido della batteria alcalina fuoriesce, asciugarlo con un panno e sostuire la batteria con una nuova.
  Non inghiottire la/e batteria/e. Se una batteriaiene ingerita, cui provocare gravi uszioni interne in sole 2 ore e causare la morte. Se le batterie vengono ingerite, contattare immediamente un centro antiveleni e richiedere assistenza medica.
• Utilizzare batterie AA Ni-MH, alcaline o al litio.
  Non caricare le batterie. La carica di batterie non ricaricabili provoca l'emissione di gas e/o di calore, che possono provocare esplosioni e/o incendi.
  Nonutilizzare diversi tipi di batterie o batterie nuove e usate allo stesso tempo.
• Inserire le batterie con la corretta polarità (+ e -).
• Non mettere in contatto gli stessi poli delle batterie.
• Rimuovere prontamente le batterie scariche. La batteria potrebbe esplodere se non viene sostituita correttamente o se l'apparecchio non viene utilizzato per molto tempo.
• Sostituire la batteria con una dello stesso tipo o equivalente.

Le batterie (pacco di pile o batterie) non devono essere esposte a calore eccessivo, come luce del sole, fuoco, ecc.
- Non riscaldare le batterie e non gettarle nel fuoco o nell'acqua.
- Non rimuovere le batterie con pinze metalliche né usare oggetti metallici come la punta di una penna o delle pinze. Non deformare, schiacciare o forare le batterie.
Non smontare le batterie.
- Ricoprire le estremità delle batterie con del nastro adesivo per evitare l'esplosion e la combustione quando le si smaltisce.
Rispettare l'ambiente al momento di smaltire le batterie
- Non gettare le batterie tra i normali rifiuti domestici.
- Quando si smaltiscono le batterie, assicurarsi di seguire le norme locali per lo smaltimento delle batterie.

Specifiche tecniche

Tipo Specifiche Tipo Specifiche
Cassa	Soundbar: 3" 10 W Subwoofer: 6" 40 W	Cassa Impedenza	Soundbar: 8 Ω Subwoofer: 4 Ω
Potenza di picco 240 W
Potenza RMS 80 W		Versione Bluetooth	5.0
Consumo di energia	46 W	Frequenza Bluetooth	2,402 - 2,480 GHz
Alimentazione elettrica	100-230 V 50/60 Hz	Distanza di trasmissione	10 m
Rapporto S/N ≥ 55 dB EIRP EIRP - 1,52 dBm
Frequenza del dispositivo	30 Hz - 20 kHz	Nome associazione Bluetooth	SB600BTS
Dimensioni	Unità principale: 917 x 90 x 108 mm Subwoofer: 470 x 250 x 120 mm	Peso	Unità principale: 3,8 kg Subwoofer: 5,1 kg

Note: la distanza massima di connessione è di circa 10 metri. Posizione l'altoparlante Bluetooth il più vicino possibile all'apparecchio per evitare interferenze.

In un ambiente con scariche elettrostatiche, l'apparecchio potrebbe spegnersi. L'utente dovrà quando ricaricare la batteria e resettare l'apparecchio.

Il prodotto è progettato e realizzato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati.

Prestareattenzione all'impatto ambientalelegatoallo smaltimento delle batterie.

Quando il symbolo di un bidone con rotelle barrato accompagna il prodotto, significica che il prodotto risponde alla Direttiva europea 2002/96/CE. Informarsi sulsystema locale di raccolta differenziata per i prodotti elettrici ed elettronici. Agire rispetto le regole locali e non smaltire gli appearecchi usati nei normali rifiuti domestici. Il corretto smaltimento degli appearecchi usati contribuisce a prevenir potenziali consequences negative sull'ambiente e sulla salute umana.

Informazioni complementari

• In caso di chiamata in entrata quando l'apparecchio SB600BTS è connesso al Telefono cellulare per la riproduzione di un brano musicale, la musica viene immediamente messa in pausa quando si risponde alla chiamata e riprenderà a chiamata terminata (a seconda del tipo di Telefono, la riproduzione pourrait a volte restare in pausa dopo la fine della chiamata).
• Il termine, il marchio e il logo Bluetooth ®, sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi uso di tali marchi da parte di Bigben Interactive è soggetto a licenza. Altri marchi e nomi commerciali sono di proprietà dei rispetti proprietari.
• THOMSON è un marchio di Talisman Brands, Inc. utilizzato su licenza da Bigben Interactive.
• Prodotto realizzato e venduto sotto la responsabilità di Bigben Interactive.
• THOMSON e il logo THOMSON sono marchi commerciali utilizzati su licenza da Bigben Interactive - Per maggiori informazioni: www.thomson-brand.com.
• Tutti i prodotti, servizi, denominazioni sociali, marchi, nomi commerciali, nomi di prodotti e loghi ivi indicati sono di proprietà dei rispetti titolari.

Dichiarazione di conformità

• Con la presente, Bigben Interactive dichiara che l'apparecchiatura radioelettrica tipo SB600BTS è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione UE di conformità è disponibile al link seguente: https://www/bigbeninteractive.it/supportotecnico/

Garanzia

Il prodotto è garantito da Bigben per un periodo di due anni dalla data di acquireo ad esclusione dei Paesi dello Spazio economico europeo, dove il periodo di garanzia viene esteso. Si raccomanda di conservare lo scontrino o la ricevuta in caso di reclamo. La garanzia copre i guasti dovuti a materiale difettioso, elemento mancante o vizio di fabbricazione. In quello caso contattare l'assistenza tecnica. Per qualsiasi problema relativo a un prodotto difettioso, rivolgersi al punto vendita presentando scontrino o ricevuta. La garanzia non copre problemi

derivanti da un utilizzo non conforme.

Servizio assistenza

Per qualsiasi informazione, potete contattare il nostro servizio assistenza, ma vi consigliamo di raccogliere prima tutte le informazioni inerenti il problema riscontrato e il prodotto.

Email:[e-mail]/Tel.:[phone]

Distribuito da Metronic s.r.l

Via Marconi 31, 20071 Vermezzo con Zelo (MI), Italia

Prodotto in Cina

Prodotto da BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2-FRETIN

CS 90414

ITALIA, [e-mail]

Tel.:[phone]

www/bigben.eu

SB600BTS

BARRA DE SOM COM SUBWOOFER COM FIO

MANUAL DE INSTRUÇÉS

1. Modo otico
2. Modo TV
3. Vol+/Vol-(Volume)

ITALIA, [e-mail]

Tel.:[phone]

www/bigben.eu

SB600BTS

SOUNDBAR MIT KABELGEBUNDENEM SUBWOOFER

ITALIA, [e-mail]

Tel.: [phone]

www/bigben.eu

SB600BTS

SOUNDBAR MET BEDRADE SUBWOOFER

GEBRUIKSAANWIJZING

ALVORENS DIT APPARAAT TE GEBRUIKEN, LEES DEZE INSTRUCTIES AANDACHTIG DOOR EN BEWAAR DEZE VOOR TOEKOMSTIGE RAADPLEGING.

ITALIA, [e-mail]

Tel.:[phone]

www/bigben.eu

SB600BTS

SOUNDBAR Z PRZEWODOWYM SUBWOOFEREM

INSTRUKCJA OBSŁUGI
