MANUALE UTENTE GEP1070 LEVELONE

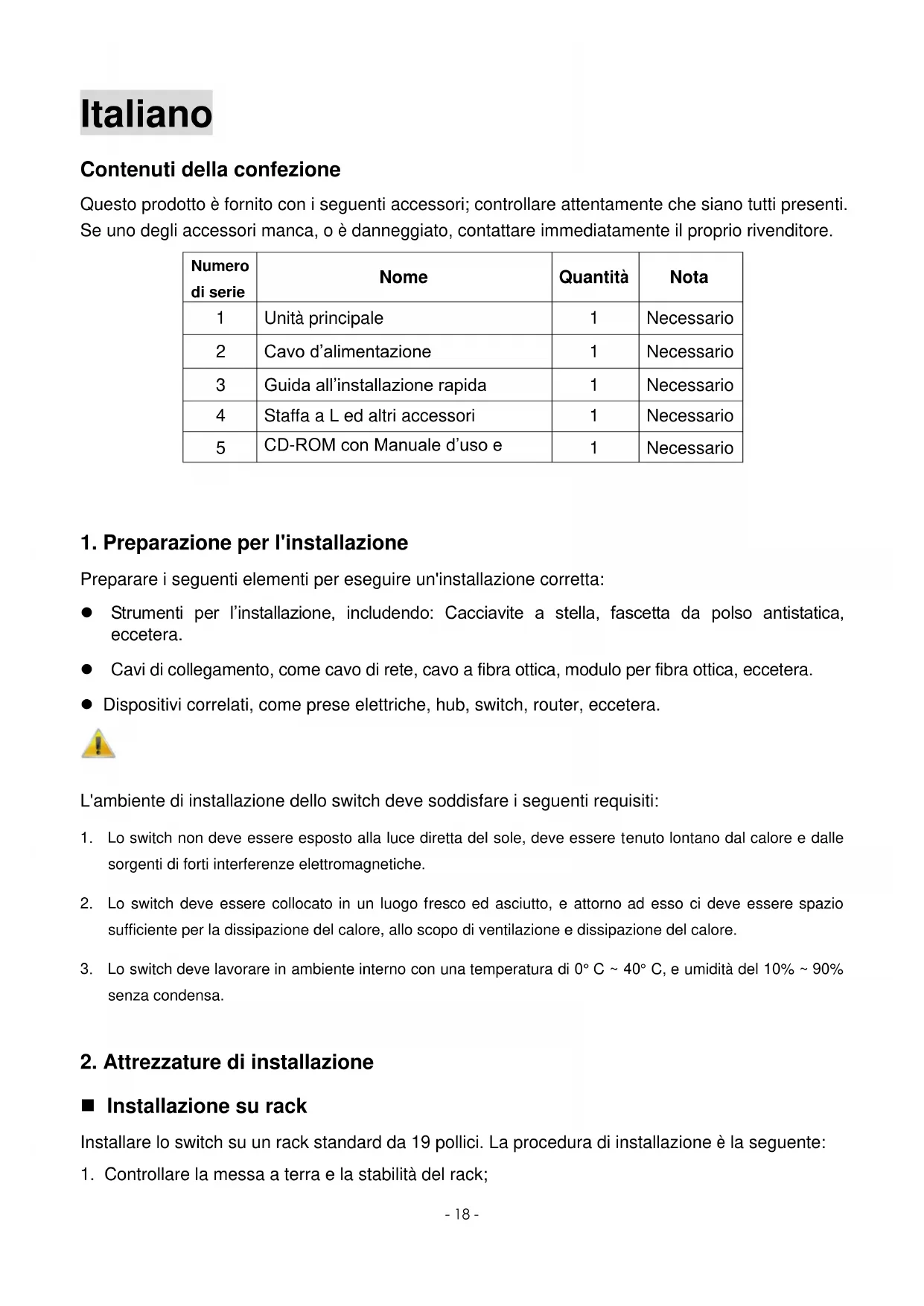

siguientes direcciones IP disponibles: 192.168.1.2 ~ 192.168.1.254. A continuación, haga clic en Aceptar para volver a la página anterior y, por último, haga clic en Aceptar.- 18 - Italiano Contenuti della confezione Questo prodotto è fornito con i seguenti accessori; controllare attentamente che siano tutti presenti. Se uno degli accessori manca, o è danneggiato, contattare immediatamente il proprio rivenditore. Numero di serie Nome Quantità Nota

Cavo d’alimentazione

Guida all’installazione rapida

Staffa a L ed altri accessori

1. Preparazione per l'installazione

Preparare i seguenti elementi per eseguire un'installazione corretta: Strumenti per l’installazione, includendo: Cacciavite a stella, fascetta da polso antistatica, eccetera. Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera. Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera. L'ambiente di installazione dello switch deve soddisfare i seguenti requisiti:

1. Lo switch non deve essere esposto alla luce diretta del sole, deve essere tenuto lontano dal calore e dalle

sorgenti di forti interferenze elettromagnetiche.

2. Lo switch deve essere collocato in un luogo fresco ed asciutto, e attorno ad esso ci deve essere spazio

sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore.

3. Lo switch deve lavorare in ambiente interno con una temperatura di 0° C ~ 40° C, e umidità del 10% ~ 90%

2. Attrezzature di installazione

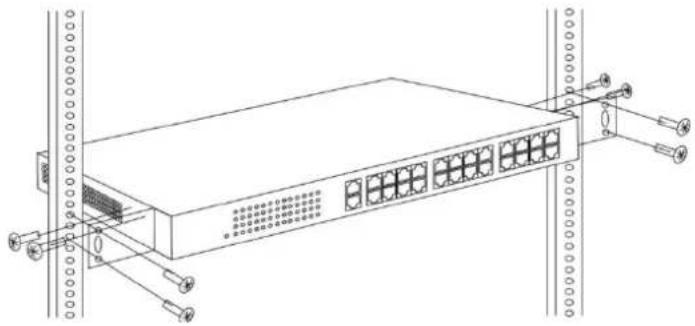

Installazione su rack Installare lo switch su un rack standard da 19 pollici. La procedura di installazione è la seguente:

1. Controllare la messa a terra e la stabilità del rack;- 19 -

2. Installare le due staffe a L, fornite in dotazione, su entrambi i lati del pannello dello switch, quindi

fissarle con le viti fornite in dotazione;

3. Collocare lo switch nella posizione appropriata del rack, e sostenerlo utilizzando un cassetto;

4. Fissare le staffe a L sulle guide degli alloggi fissati su entrambe le estremità del rack, per

assicurare che lo switch può essere montato sul rack in modo stabile e orizzontale;

5. Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla

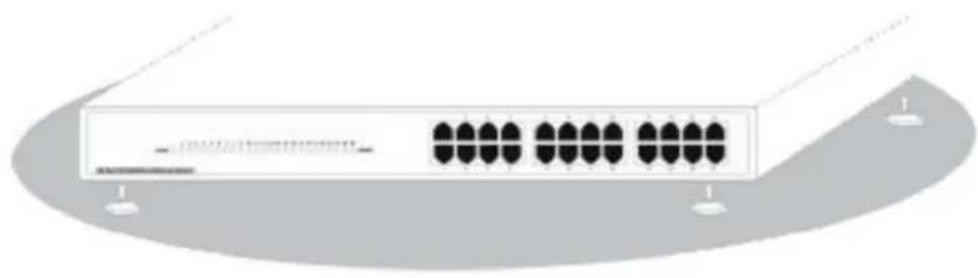

presa di corrente. Installazione su piano di lavoro Installare lo switch su un tavolo. La procedura di installazione è la seguente:

1. Collocare lo switch appoggiandone il fondo su un piano di lavoro sufficientemente spazioso,

stabile e con corretta messa a terra;

2. Rimuovere la carta adesiva protettiva dai piedini ed attaccare i 4 piedini nei 4 fori rotondi sulla

parte inferiore della copertura;

3. Capovolgere lo switch, e collocarlo in modo stabile sul piano di lavoro;

4. Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla

1. Lo switch utilizza AC 100-240V, 50 / 60Hz; assicurarsi che l'alimentazione e la messa a terra

siano normali prima di accendere.

2. Dopo l'accensione, controllare che l'indicatore di alimentazione dello switch (Power) sia acceso; in

caso affermativo significa che l'alimentatore è collegato correttamente.

3. Non collocare alcun oggetto sopra lo switch.- 20 -

3. Accesso al dispositivo

1. Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzando un cavo di rete.

2. Impostare le proprietà TCP/IP del computer, fare riferimento all’Appendice: Configurazione del

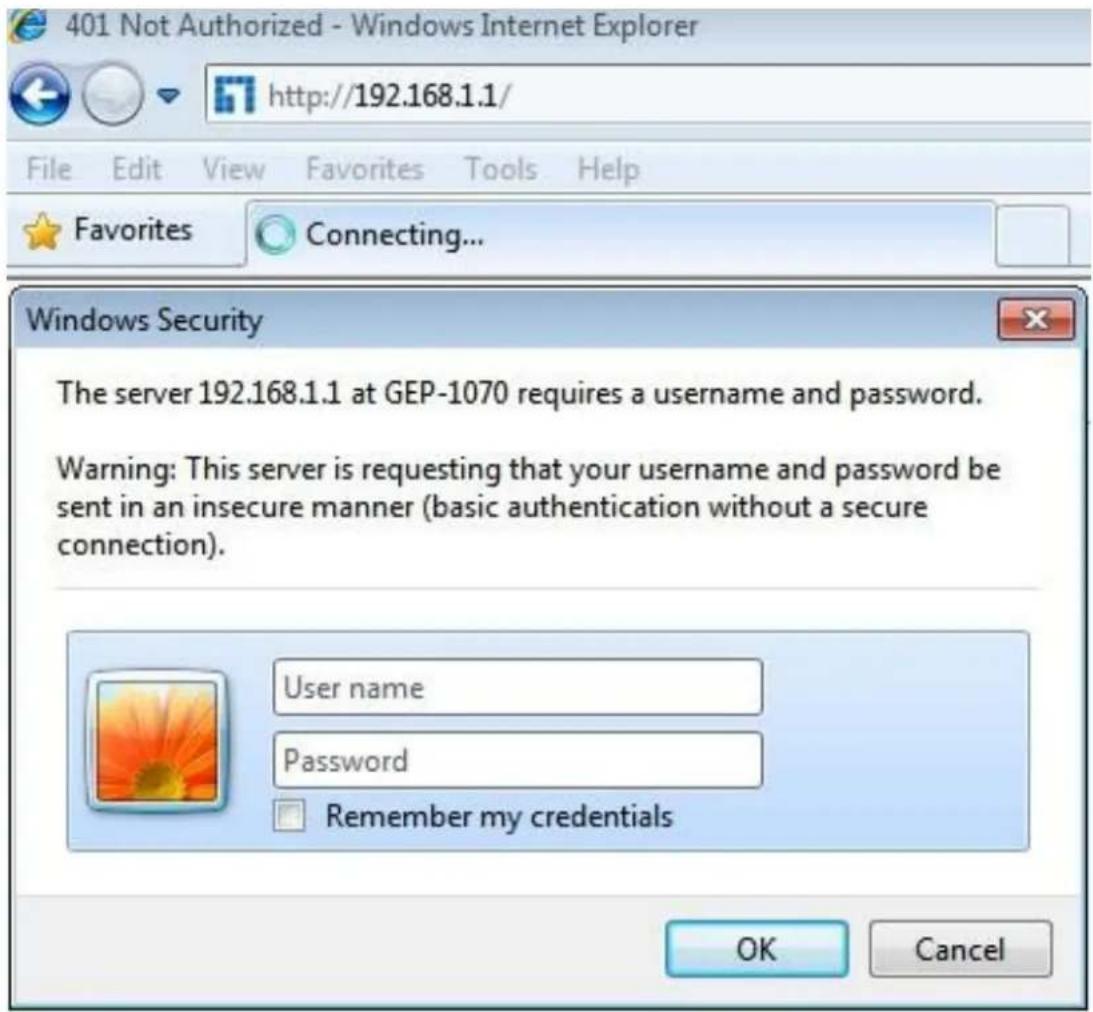

3. Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi

premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK.- 21 - Appendice: Configurazione del computer Windows 7

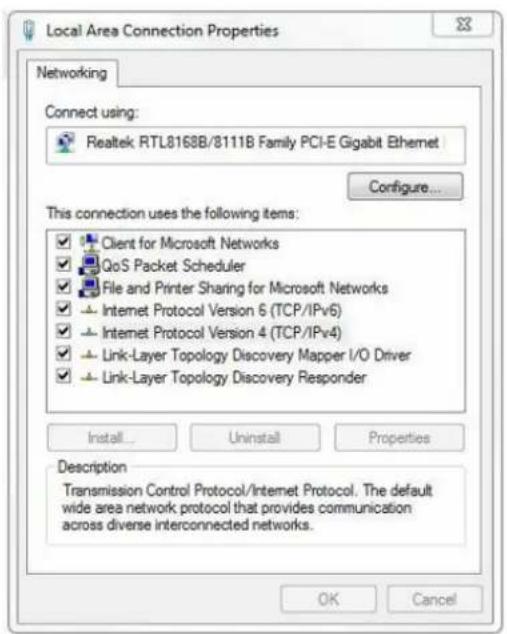

1. Fare clic su Start —> Pannello di controllo —> Rete e Internet —> Centro connessioni di

rete e condivisione —> Modifica impostazioni scheda, fare clic col tasto destro del mouse su Connessione locale e selezionare Proprietà;

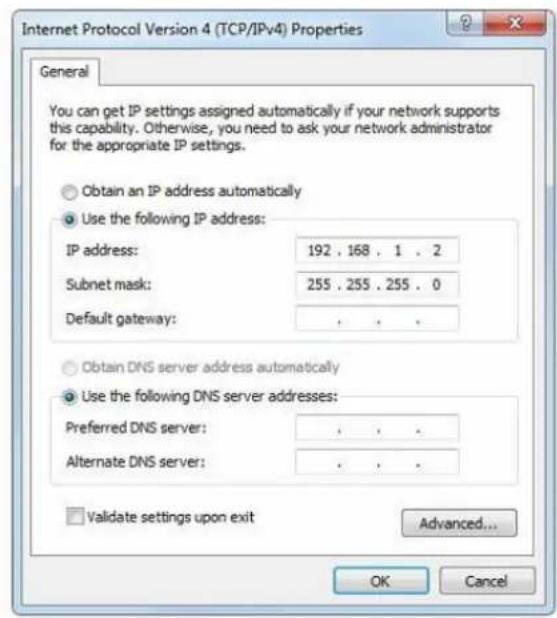

2. Fare doppio clic su Protocollo Internet 4 (TCP/IPv4);

3. Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei seguenti

indirizzi IP liberi 192.168.1.2 ~ 192.168.1.254, fare clic su OK per tornare alla pagina precedente, quindi fare clic su OK.- 22 -
