| Caractéristiques techniques | Commutateur 10/100 Mbps, 7 ports RJ45, non manageable |
|---|---|
| Utilisation | Idéal pour les réseaux locaux, connexion de plusieurs appareils réseau |
| Maintenance et réparation | Pas de maintenance requise, conception plug-and-play |
| Sécurité | Protection contre les surcharges électriques, boîtier en plastique robuste |
| Informations générales | Dimensions compactes, alimentation externe, compatible avec les normes IEEE 802.3 |
FOIRE AUX QUESTIONS - GEP1070 LEVELONE
Comment réinitialiser le commutateur LEVELONE GEP1070 ?
Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.
Pourquoi mon commutateur LEVELONE GEP1070 ne s'allume-t-il pas ?
Vérifiez que le commutateur est correctement branché à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.
Comment connecter des appareils au commutateur LEVELONE GEP1070 ?
Utilisez des câbles Ethernet pour connecter vos appareils aux ports LAN du commutateur. Assurez-vous que chaque appareil est allumé et fonctionne correctement.
Le commutateur LEVELONE GEP1070 fonctionne-t-il avec des appareils 10/100/1000 Mbps ?
Oui, le LEVELONE GEP1070 est un commutateur Gigabit qui prend en charge des vitesses de 10/100/1000 Mbps pour une connexion rapide et efficace.
Comment résoudre les problèmes de connexion sur le LEVELONE GEP1070 ?
Vérifiez les câbles Ethernet pour des dommages, assurez-vous que les appareils sont allumés et correctement connectés. Essayez également de redémarrer le commutateur et les appareils connectés.
Puis-je utiliser des câbles Ethernet de différentes catégories avec le LEVELONE GEP1070 ?
Oui, le commutateur est compatible avec les câbles Ethernet de catégorie 5, 5e, 6 et 6a. Pour de meilleures performances, il est recommandé d'utiliser des câbles de catégorie 6 ou supérieure.
Le commutateur LEVELONE GEP1070 prend-il en charge le PoE ?
Non, le LEVELONE GEP1070 ne prend pas en charge l'alimentation par Ethernet (PoE). Vous devez alimenter vos appareils séparément.
Comment mettre à jour le firmware du LEVELONE GEP1070 ?
Téléchargez la dernière version du firmware depuis le site Web de LEVELONE. Connectez-vous à l'interface de gestion du commutateur via un navigateur web, accédez à la section de mise à jour du firmware et suivez les instructions.
Questions des utilisateurs sur GEP1070 LEVELONE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice GEP1070 - LEVELONE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GEP1070 de la marque LEVELONE.
MODE D'EMPLOI GEP1070 LEVELONE

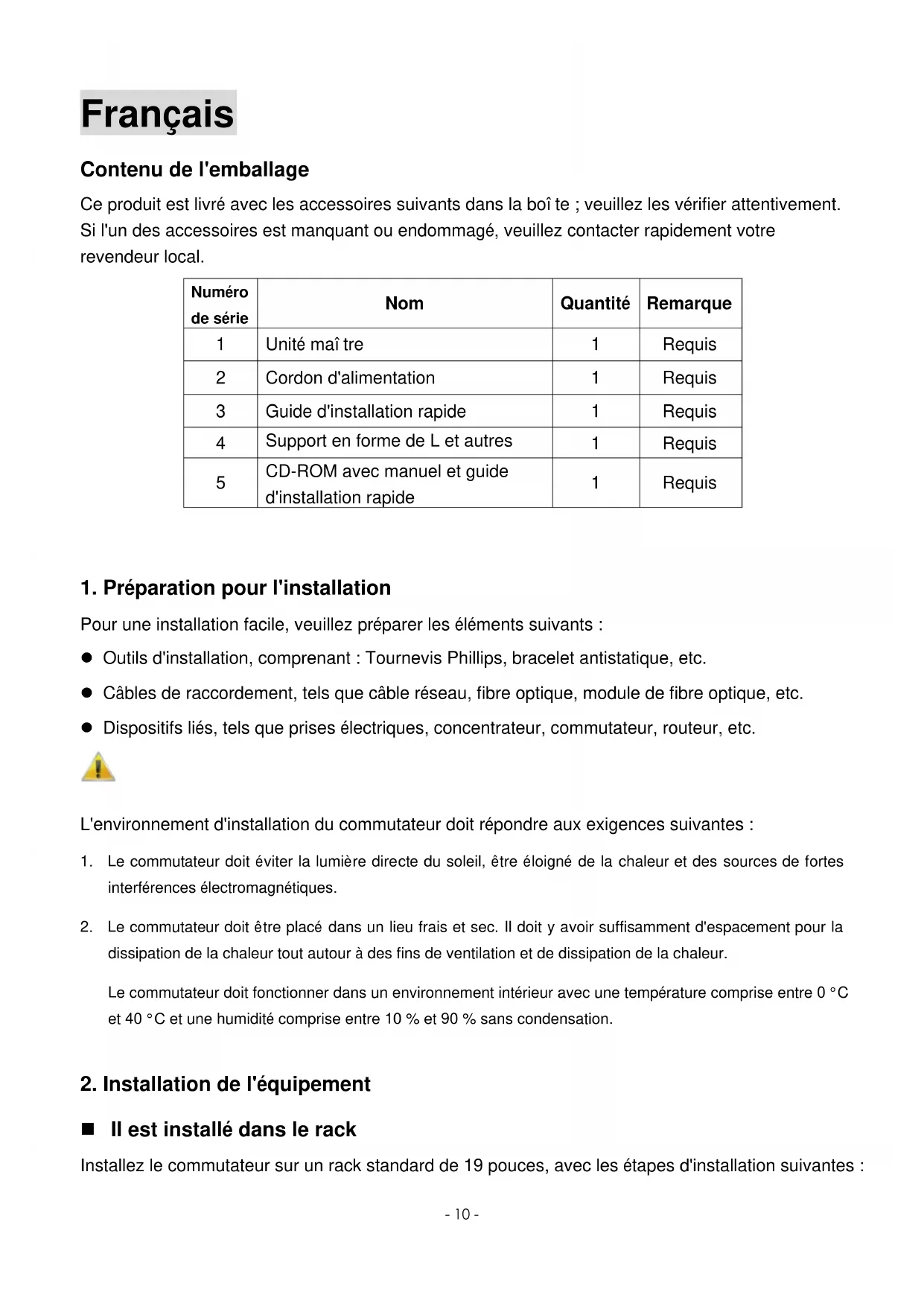

Contenu de l'emballage
Ce produit est livre avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local.
| Numéro de série | Nom | Quantité | Remarque |
| 1 | Unité mai tre | 1 | Requis |
| 2 | Cordon d'alimentation | 1 | Requis |
| 3 | Guide d'installation rapide | 1 | Requis |
| 4 | Support en forme de L et autres | 1 | Requis |
| 5 | CD-ROM avec manuel et guide d'installation rapide | 1 | Requis |
1. Préparation pour l'installation
Pour une installation facile, veuillez préparer les éléments suivants :
- Outils d'installation, complenant : Tournevis Phillips, bracelet antistatique, etc.
- Câbles de raccordement, tels que cable réseau, fibre optique, module de fibre optique, etc.
Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.
L'environnement d'installation du commutateur doit répondre aux exigences suivantes :
- Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes interférences electromagnétiques.
- Le commutateur doit être place dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur.
Le commutateur doit fonctionner dans un environnement interieur avec une temperature comprise entre 0^ et 40^ et une humidite comprise entre 10% et 90% sans condensation.
2. Installation de l'équipement

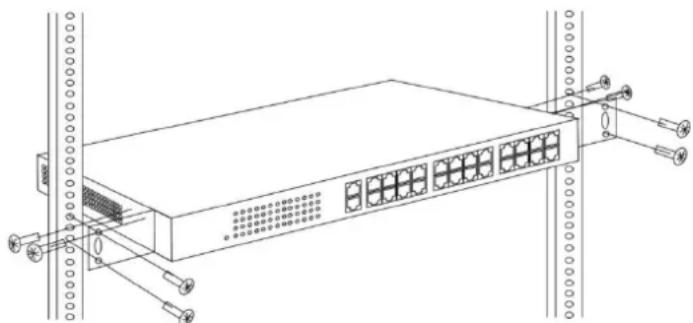

Il est installé dans le rack
Installes le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :
- Verifiez la mise à la terre et la stabilité du rack ;
- Installez les deux supports en forme de L provenant des accessoires sur les deux cots du panneau du commutateur et fixez-les avec les vis provenant des accessoires;
- Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau;
- Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une maniere stable et horizontale ;
- Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

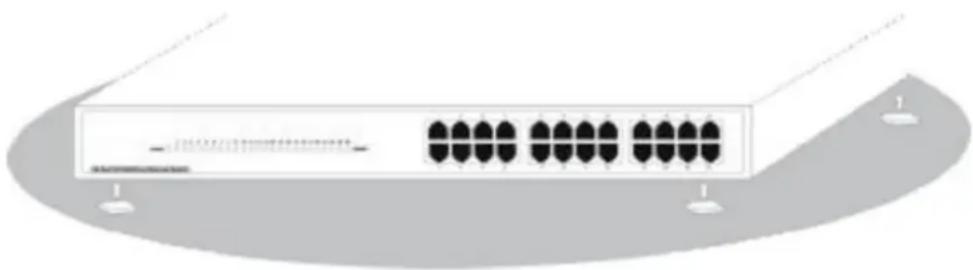

Installé sur la table de travail
Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes :
- Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment grande, stable et correctement mise à la terre;
- Retirez le papier adhesif de protection du patin pour pied et collez les 4 patins dans les 4 emplacements ronds au fond du boîtier ;
- Retournez le commutateur et placez-le sur la table de travail de maniere stable ;
- Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.
- Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez-vous que l'alimentation électrique et la mise à la terre sont normales avant demettre sous tension.
- Àpès avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.
- Ne placez pas d'objets lourds sur le commutateur.
3. Connexion à l'équipement
- Raccordez le cable d'interface RJ-45 d'un commutateur à un ordinateur avec un cable réseau.
- Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe : Configurer votre ordinateur.
- Connexion à l'équipment : Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur Entrée ; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passer « admin » et cliquez sur OK.
Annexe : Configurer votre ordinateur
Windows 7

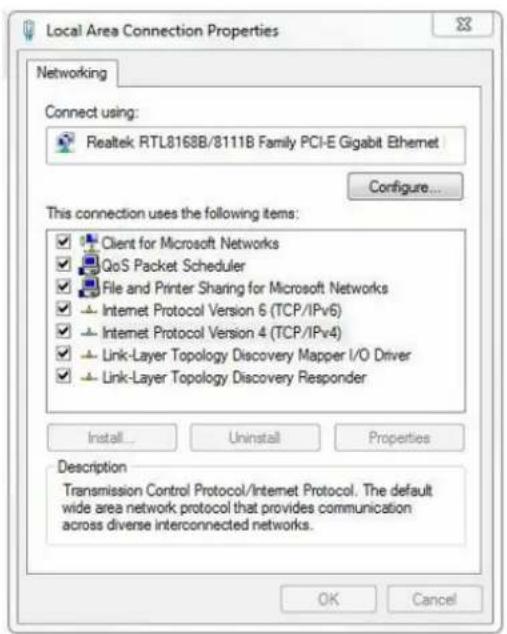

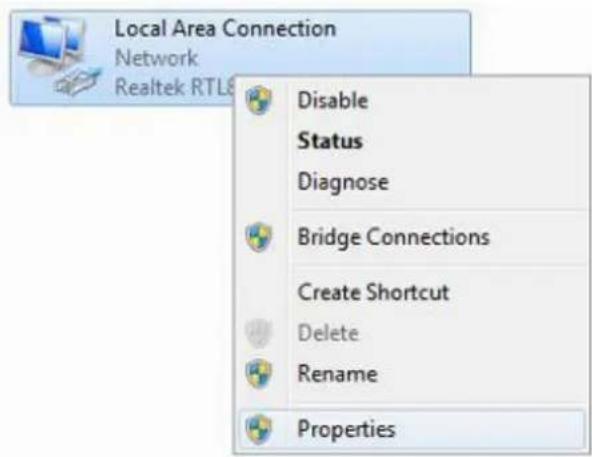

- Cliquez sur Demarrer-> Panneau de configuration-> Rseau et Internet-> Centre reseau et partage-> Modifier les parametes de l'adaptateur, faites un cli c droit sur Connexion locale et selectionnee Propriétés;
- Double-cliquez sur Internet Protocol 4 (TCP/IPv4);

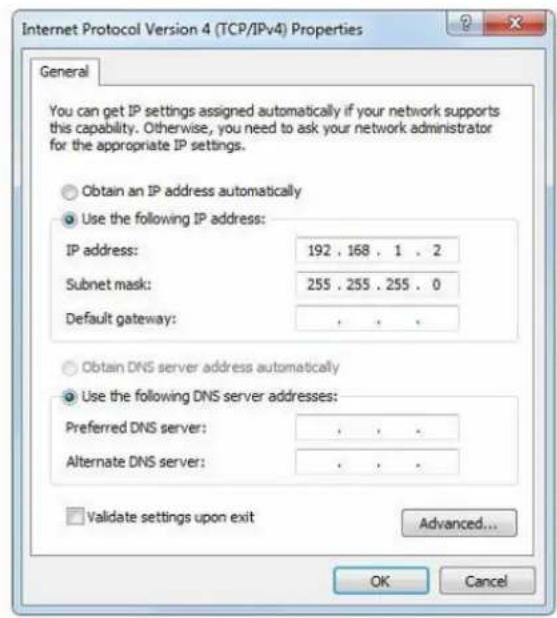

- Définir l'adresse IP de l'ordinateur : L'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivantes 192.168.1.2 à 192.168.1.254, puis cliquez sur OK, pour returner à la page précédente, cliquez sur OK.
