| Technische Merkmale | 10/100 Mbps Switch, 7 RJ45-Ports, nicht verwaltbar |
|---|---|
| Verwendung | Ideal für lokale Netzwerke, Verbindung mehrerer Netzwerkgeräte |
| Wartung und Reparatur | Keine Wartung erforderlich, Plug-and-Play-Design |
| Sicherheit | Schutz vor elektrischen Überlastungen, robustes Kunststoffgehäuse |
| Allgemeine Informationen | Kompakte Abmessungen, externe Stromversorgung, kompatibel mit IEEE 802.3 Standards |
Häufig gestellte Fragen - GEP1070 LEVELONE
Wie setze ich den LEVELONE GEP1070 Switch zurück?
Um den Switch zurückzusetzen, suchen Sie die Reset-Taste auf der Rückseite des Geräts. Drücken und halten Sie diese Taste etwa 10 Sekunden lang, bis die LEDs blinken, und lassen Sie sie dann los.
Warum schaltet sich mein LEVELONE GEP1070 Switch nicht ein?
Überprüfen Sie, ob der Switch ordnungsgemäß an eine funktionierende Stromquelle angeschlossen ist. Stellen Sie außerdem sicher, dass das Netzkabel in gutem Zustand ist.
Wie verbinde ich Geräte mit dem LEVELONE GEP1070 Switch?
Verwenden Sie Ethernet-Kabel, um Ihre Geräte mit den LAN-Ports des Switches zu verbinden. Stellen Sie sicher, dass jedes Gerät eingeschaltet und funktionsfähig ist.
Funktioniert der LEVELONE GEP1070 Switch mit 10/100/1000 Mbps Geräten?
Ja, der LEVELONE GEP1070 ist ein Gigabit-Switch, der Geschwindigkeiten von 10/100/1000 Mbps für eine schnelle und effiziente Verbindung unterstützt.
Wie behebe ich Verbindungsprobleme mit dem LEVELONE GEP1070?
Überprüfen Sie die Ethernet-Kabel auf Beschädigungen, stellen Sie sicher, dass die Geräte eingeschaltet und korrekt verbunden sind. Versuchen Sie auch, den Switch und die angeschlossenen Geräte neu zu starten.
Kann ich Ethernet-Kabel verschiedener Kategorien mit dem LEVELONE GEP1070 verwenden?
Ja, der Switch ist kompatibel mit Ethernet-Kabeln der Kategorien 5, 5e, 6 und 6a. Für bessere Leistung wird die Verwendung von Kabeln der Kategorie 6 oder höher empfohlen.
Unterstützt der LEVELONE GEP1070 Switch PoE?
Nein, der LEVELONE GEP1070 unterstützt kein Power over Ethernet (PoE). Sie müssen Ihre Geräte separat mit Strom versorgen.
Wie aktualisiere ich die Firmware des LEVELONE GEP1070?
Laden Sie die neueste Firmware-Version von der LEVELONE-Website herunter. Melden Sie sich über einen Webbrowser an der Verwaltungsoberfläche des Switches an, gehen Sie zum Firmware-Update-Bereich und folgen Sie den Anweisungen.
Benutzerfragen zu GEP1070 LEVELONE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Schalter kostenlos im PDF-Format! Finden Sie Ihr Handbuch GEP1070 - LEVELONE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GEP1070 von der Marke LEVELONE.

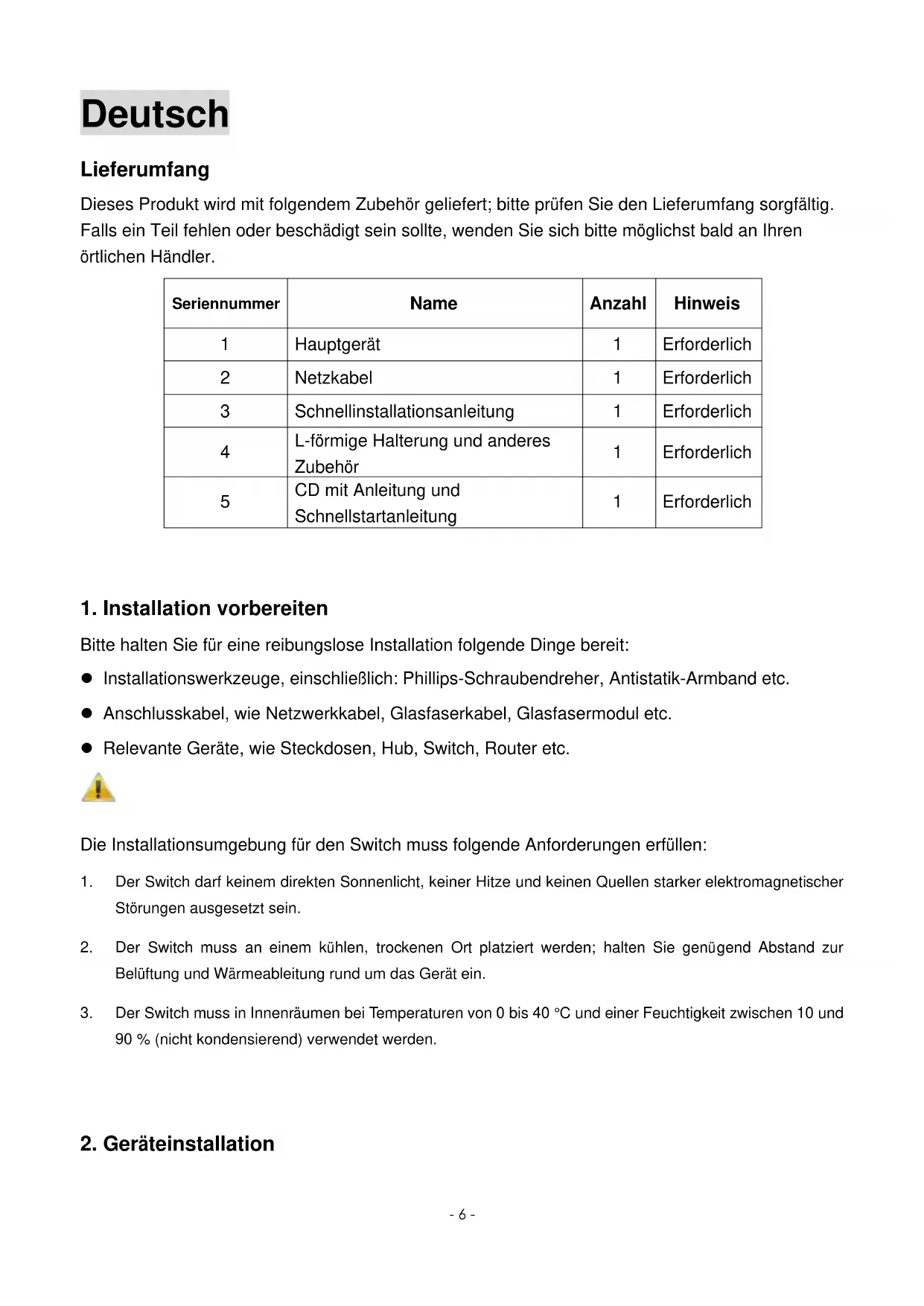

BEDIENUNGSANLEITUNG GEP1070 LEVELONE
Dieses Produkt wird mit folgendem Zubehör gefeliefert;itte prufen Sie den Lieferumfang sorgfaltig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sichitte möglichst bald an ihren ortlichen Handler.
| Seriennummer | Name | Anzahl | Hinweis |
| 1 | Hauptgerät | 1 | Erforderlich |
| 2 | Netzkabel | 1 | Erforderlich |
| 3 | Schnellinstallationsanleitung | 1 | Erforderlich |
| 4 | L-förmige Halterung und andere Zubehör | 1 | Erforderlich |
| 5 | CD mit Anleitung und Schnellstartanleitung | 1 | Erforderlich |
1. InstallationVBorbereiten
Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:
- Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.
- Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.
- Relevante Geräte, wie Steckdosen, Hub, Switch, Router etc.
Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:
- Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker elektromagnetischer Störungen ausgesetzt sein.
- Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein.
- Der Switch muss in Innenräumen bei Temperatures von 0 bis 40^ und einer Feuchtigkeit zwischen 10 und 90% (nicht kondensierend) verwendet werden.
2. Geräteinstallation

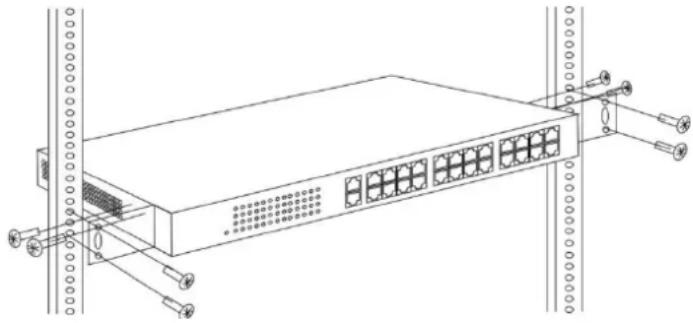

In einem Rack
Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden Installationsschritte:
- Prufen Sie Erdung und Stabilität des Rack;
- Installieren Sie die beiden mitgelieferten L-formigen Halterungen an beiden Seiten der Switch-Blende; befestigen Sie sie mit den mitgelieferten Schrauben;
- Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;
- Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks, damit der Switch stabil horizontal montiert werden kann;
- Verbinden Sie den Netzanschluss am Switch über das Netzkabel mit einer Steckdose.

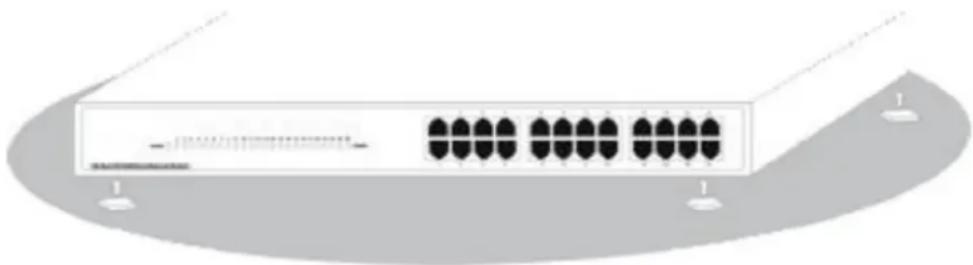

■ Auf einem Arbeitstich
Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden Installationsschritte:
- Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend großen, stabilen und angemessen geerdeten Arbeitstisch;
- Entfernen Sie die Schutzfolie an den Fußen und befestigen Sie die 4 Auflagen in den 4 runden Schlitzen an der Unterseite des Gehäuses;
- Drehen Sie den Switch um und stellen Sieihn so auf den Arbeitsstich, dass er stabil liegt;
- Verbinden Sie den Netzanschluss am Switch über das Netzkabel mit einer Steckdose.
！
- Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50 / 60Hz ; acht den Sie darauf, dass Stromversorgung und Erdung normal Funktionieren, bevor Sie das Gerät einschalten.
2.itte prifen Si nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies zeigt an, dass das Gerat richtig an die Stromversorgung angeschlossen ist. - Stellen Sie keine schweren Gegenstände auf den Switch.
- Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkel mit einem Computer.
- Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: ihren Computer einrichten.

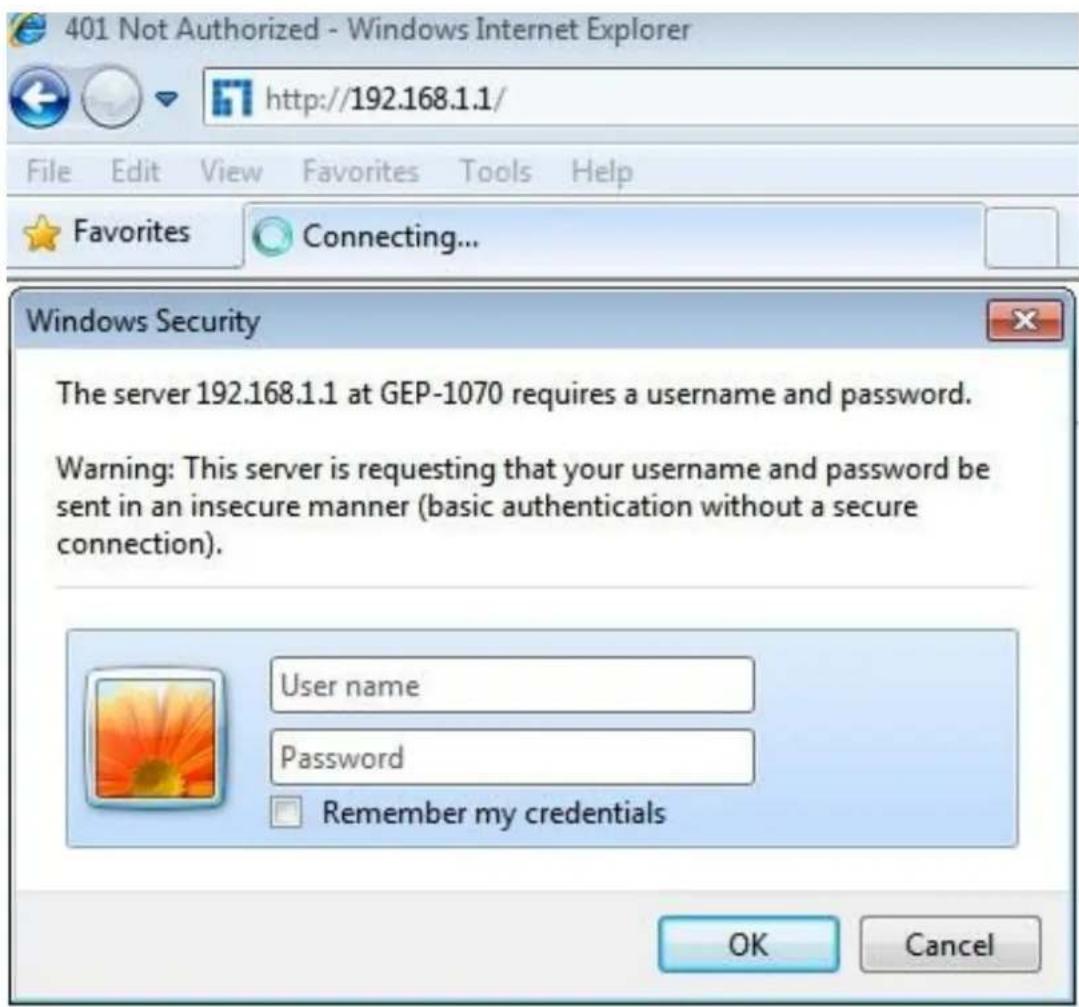

- Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den workseitigten Benutzernamen „admin“ und das Kennwort „admin“ ein, klichen Sie dann auf OK.
Anhang: Ihr Computer einrichten
Windows 7

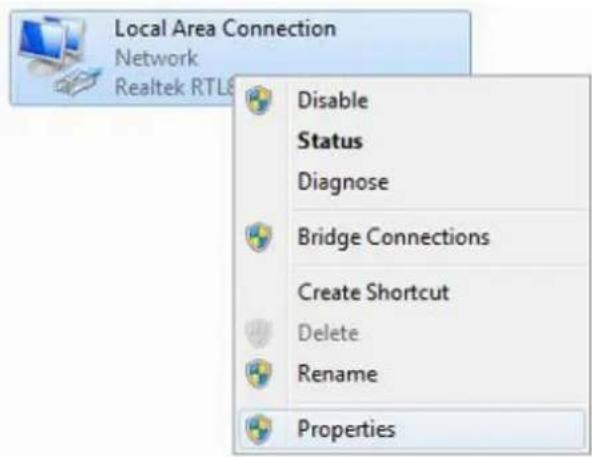

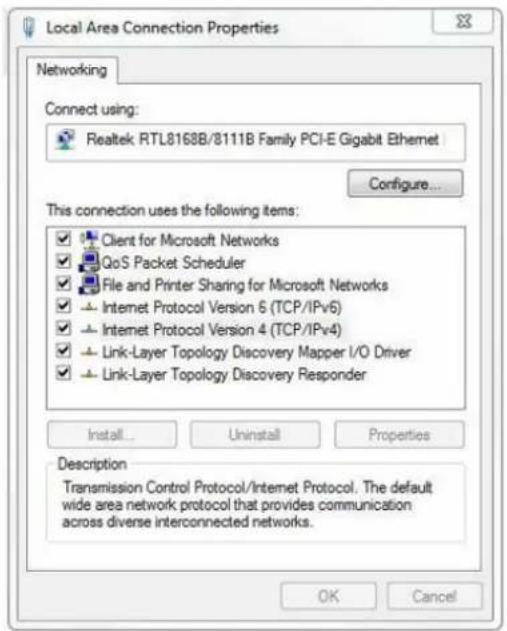

- Klichen Sie auf Start Systemsteuerung Netzwerk und Internet Netzwerk- und Freigabecenter Adaptrereinstellungen ändern, rechtsklichen Sie auf LAN-Verbindung und wahlen Sie Eigenschaften;

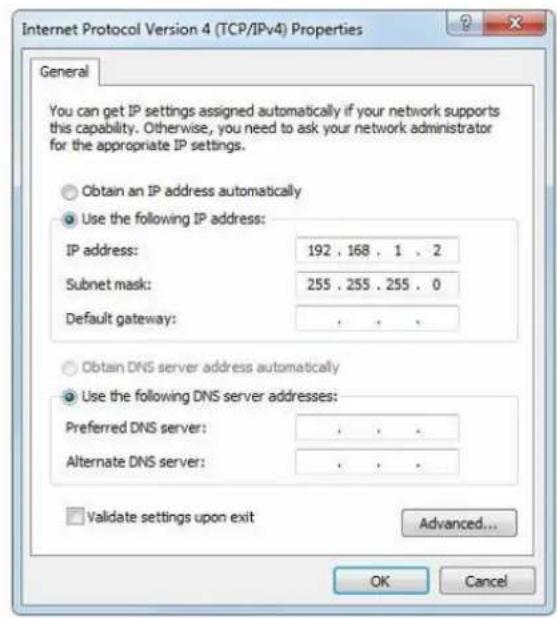

- Doppelklichen Sie auf Internetprotokoll 4 (TCP/IPv4);
- IP-Adresse des Computers einrichten: Die IP-Adresse des Computers soll eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.254 sein; klichen Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.
