MANUALE UTENTE Wash FX HEX Chauvet

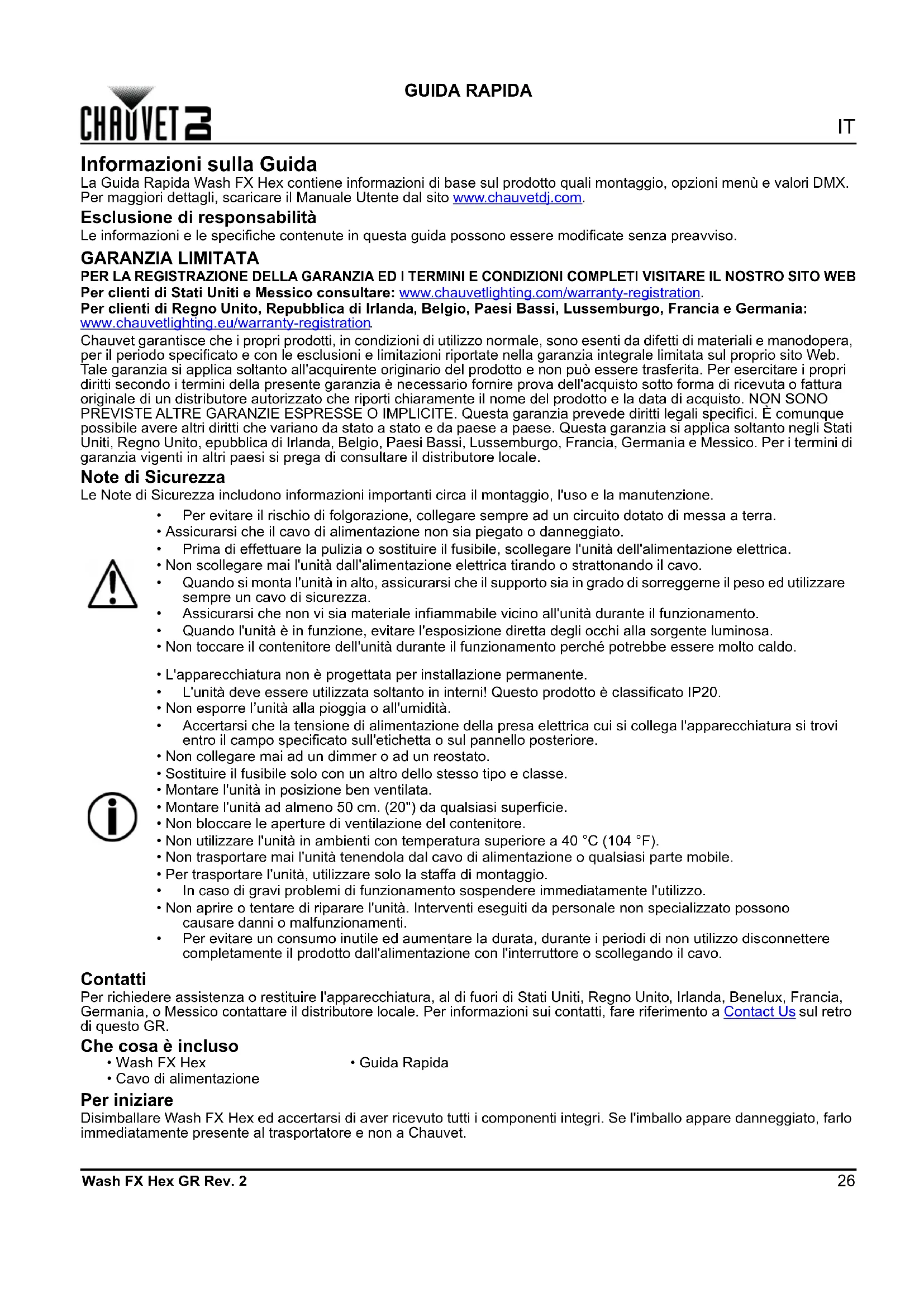

Wash FX Hex GR Rev. 2 GUIDA RAPIDA Informazioni sulla Guida La Guida Rapida Wash FX Hex contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com. Esclusione di responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. GARANZIA LIMITATA PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration. Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale. Note di Sicurezza Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione. Contatti Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR. Che cosa è incluso Per iniziare Disimballare Wash FX Hex ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

• Per evitare il rischio di folgorazione, collegare sempre ad un circuito dotato di messa a terra.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Prima di effettuare la pulizia o sostituire il fusibile, scollegare l'unità dell'alimentazione elettrica.

• Non scollegare mai l'unità dall'alimentazione elettrica tirando o strattonando il cavo.

• Quando si monta l'unità in alto, assicurarsi che il supporto sia in grado di sorreggerne il peso ed utilizzare sempre un cavo di sicurezza.

• Assicurarsi che non vi sia materiale infiammabile vicino all'unità durante il funzionamento.

• Quando l'unità è in funzione, evitare l'esposizione diretta degli occhi alla sorgente luminosa.

• Non toccare il contenitore dell'unità durante il funzionamento perché potrebbe essere molto caldo.

• L'apparecchiatura non è progettata per installazione permanente.

• L'unità deve essere utilizzata soltanto in interni! Questo prodotto è classificato IP20.

• Non esporre l’unità alla pioggia o all'umidità.

• Accertarsi che la tensione di alimentazione della presa elettrica cui si collega l'apparecchiatura si trovi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Non collegare mai ad un dimmer o ad un reostato.

• Sostituire il fusibile solo con un altro dello stesso tipo e classe.

• Montare l'unità in posizione ben ventilata.

• Montare l'unità ad almeno 50 cm. (20") da qualsiasi superficie.

• Non bloccare le aperture di ventilazione del contenitore.

• Non utilizzare l'unità in ambienti con temperatura superiore a 40 °C (104 °F).

• Non trasportare mai l'unità tenendola dal cavo di alimentazione o qualsiasi parte mobile.

• Per trasportare l'unità, utilizzare solo la staffa di montaggio.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• Non aprire o tentare di riparare l'unità. Interventi eseguiti da personale non specializzato possono causare danni o malfunzionamenti.

• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

• Cavo di alimentazione

GUIDA RAPIDA Wash FX Hex GR Rev. 2 Alimentazione CA Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz. Collegamento Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto. Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.

2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.

3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.

4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno

5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. Schema di montaggio Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi. Cavo di sicurezza (come il CH-05 di Chauvet) Staffa di montaggio Morsetto di montaggio (come il CLP-15 di Chauvet)IT

Wash FX Hex GR Rev. 2 GUIDA RAPIDA Descrizione del pannello di controllo Mappa menu Fare riferimento alla pagina del prodotto Wash FX Hex su www.chauvetdj.com per la mappa dei menu più recente. Collegamento DMX Wash FX Hex può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com

Indirizzo iniziale Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è

Collegamento Master/Slave In modalità Master/Slave, Wash FX Hex utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente. IRC-6 (Telecomando a infrarossi) Wash FX Hex è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetdj.com

PULSANTE FUNZIONE <MENU> Consente di uscire dal menù o dalla funzione corrente <UP> Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione <DOWN> Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione <ENTER> Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata Modalità Livelli di programmazione Descrizione Modalità DMX 3CH d001–512 Imposta l'indirizzo DMX iniziale 6CH 11CH 40CH Colori statici C-- C001–063 Colori statici Programmi automatici P-- P 1–25 Programmi automatici Velocità automatica S-- S001–100 Velocità programma per P 1–25 Auto Dimmer dIM L001–255 Regola il dimmer su auto e programmi ad attivazione sonora Modalità Attivazione sonora SND 1–9 Programmi ad attivazione sonora Attivazione Sonora SenS u001-100 Attivazione sonora Master/slave SLV SLV1 Copia l'unità principale SLV2 Specchia l'unità principale Mixaggio colori personalizzati u-- r000–255 Colori statici personalizzati Combinazione di rosso, verde, blu, ambra, bianca e ultravioletto g000–255 b000–255 a000–255 w000–255 u000–255 Modalità infrarosso SET

Attivazione/disattivazione infrarossi off29

Macro di zona (Utilizzare i canali 1–6 per selezionare colori per macro) 000 005 Nessuna funzione 006 255 Macro di zona 10 Velocità programma 000 250 Velocità, da lento a veloce. 251 255 Modalità attivazione sonora. 11 Dimmer 000 255 Master dimmer Canale Funzione Valore Percentuale/Impostazione31
