BEDIENUNGSANLEITUNG Wash FX HEX Chauvet

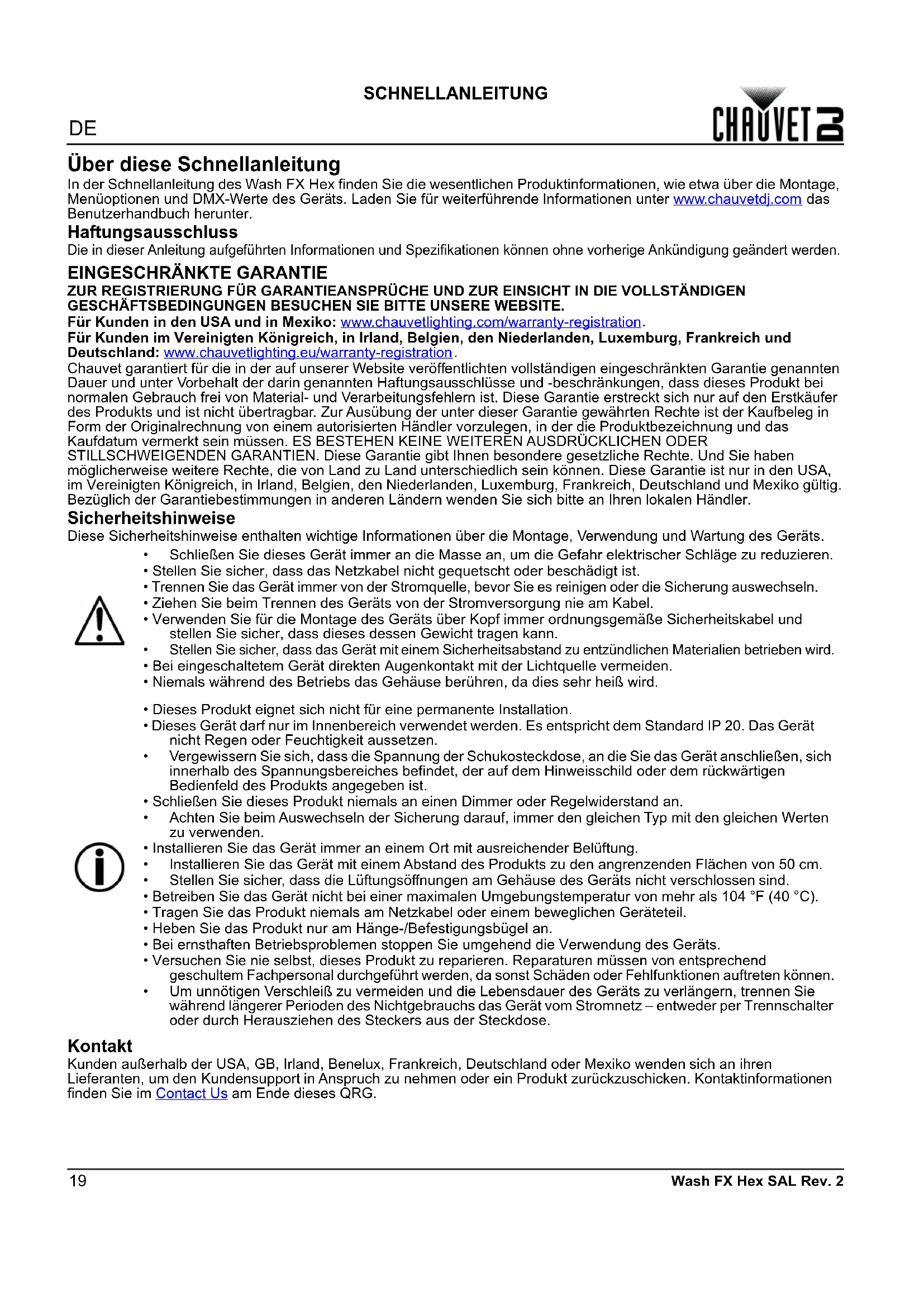

SCHNELLANLEITUNG Wash FX Hex SAL Rev. 2 Über diese Schnellanleitung In der Schnellanleitung des Wash FX Hex finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler. Sicherheitshinweise Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts. Kontakt Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

• Schließen Sie dieses Gerät immer an die Masse an, um die Gefahr elektrischer Schläge zu reduzieren.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Trennen Sie das Gerät immer von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• Verwenden Sie für die Montage des Geräts über Kopf immer ordnungsgemäße Sicherheitskabel und stellen Sie sicher, dass dieses dessen Gewicht tragen kann.

• Stellen Sie sicher, dass das Gerät mit einem Sicherheitsabstand zu entzündlichen Materialien betrieben wird.

• Bei eingeschaltetem Gerät direkten Augenkontakt mit der Lichtquelle vermeiden.

• Niemals während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Dieses Produkt eignet sich nicht für eine permanente Installation.

• Dieses Gerät darf nur im Innenbereich verwendet werden. Es entspricht dem Standard IP 20. Das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Vergewissern Sie sich, dass die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, sich innerhalb des Spannungsbereiches befindet, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Produkts angegeben ist.

• Schließen Sie dieses Produkt niemals an einen Dimmer oder Regelwiderstand an.

• Achten Sie beim Auswechseln der Sicherung darauf, immer den gleichen Typ mit den gleichen Werten zu verwenden.

• Installieren Sie das Gerät immer an einem Ort mit ausreichender Belüftung.

• Installieren Sie das Gerät mit einem Abstand des Produkts zu den angrenzenden Flächen von 50 cm.

• Stellen Sie sicher, dass die Lüftungsöffnungen am Gehäuse des Geräts nicht verschlossen sind.

• Betreiben Sie das Gerät nicht bei einer maximalen Umgebungstemperatur von mehr als 104 °F (40 °C).

• Tragen Sie das Produkt niemals am Netzkabel oder einem beweglichen Geräteteil.

• Heben Sie das Produkt nur am Hänge-/Befestigungsbügel an.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Versuchen Sie nie selbst, dieses Produkt zu reparieren. Reparaturen müssen von entsprechend geschultem Fachpersonal durchgeführt werden, da sonst Schäden oder Fehlfunktionen auftreten können.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.DE

Wash FX Hex SAL Rev. 2 SCHNELLANLEITUNG Packungsinhalt Start Packen Sie Ihren Wash FX Hex aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet. Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Serienschaltung der Geräte Informationen zur maximalen Anzahl der Wash FX Hex-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät. Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.

2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.

3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.

4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und

ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.

5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Montageansicht

• Schnellanleitung Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. Befestigungsschelle (wie die CLP-15 von Chauvet) Befestigungsbügel Sicherheitskabel (wie die CH-05 von Chauvet)21

SCHNELLANLEITUNG Wash FX Hex SAL Rev. 2 Beschreibung des Bedienfeldes Menükarte Die neues te Menükarte finden Sie auf der Wash FX Hex-produktseite unter www.chauvetdj.com. DMX-Verbindung Der Wash FX Hex kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com

Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 473. Master/Slave-Schaltung Der Wash FX Hex verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch. IRC-6 (Infrarot-Fernbedienung) Der Wash FX Hex ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com

TASTE FUNKTION <MENU> Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption <UP> Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen <DOWN> Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen <ENTER> Aktiviert eine Menüoption oder einen ausgewählten Wert Modus Programmierebenen Beschreibung DMX-Modus 3CH d001–512 Stellt die DMX-Startadresse ein 6CH 11CH 40CH Statische Farben C-- C001–063 Statische Farben Auto-Programme P-- P 1–25 Auto-Programme Geschwindigkeit S-- S001–100 Programmgeschwindigkeit für P 1–25 Auto-Dimmer dIM L001–255 Einstellung der Dimmung bei Auto- oder Musiksteuerungs-Programmen Musiksteuerung SND 1–9 Musiksteuerungsprogramme Musikempfindlic hkeit SenS u001-100 Musikempfindlichkeit Master/Slave SLV SLV1 Kopiert die Master-Einheit SLV2 Spiegelt die Master-Einheit wider Individuelle Farbmischung u-- r000–255 Benutzerdefinierte statische Farben kombiniert rot, grün, blau, Bernstein, Weiß und ultraviolet g000–255 b000–255 a000–255 w000–255 u000–255 Infrarot-Modus SET

Schaltet Infrarot ein oder aus offDE

Automatische Programme (Makromodus bei CH9 zwischen den Werten 006–255) 000 005 Keine Funktion 006 020 Programm 1 021 035 Programm 2 036 050 Programm 3 051 065 Programm 4 066 080 Programm 5 081 095 Programm 6 096 110 Programm 7 111 125 Programm 8 126 140 Programm 9 141 155 Programm 10 156 170 Programm 11

Zonemakro (Verwenden Sie die Kanäle 1–6 zur Auswahl Farben für Makros) 000 005 Keine Funktion 006 255 Zonenmakro 10 Programmgeschwindigkeit 000 250 Geschwindigkeit, langsam bis schnell 251 255 Musiksteuerungsprogramme 11 Dimmung 000 255 Master-Dimmer25

SCHNELLANLEITUNG Wash FX Hex SAL Rev. 2 6Ch 3Ch Kanal Funktion Wert Prozent/Einstellung 1 Rot 000 255 0–100% 2 Grüne 000 255 0–100% 3 Blaue 000 255 0–100% 4 Bernstein 000 255 0–100% 5Weiß 000 255 0–100% 6UV 000 255 0–100% Kanal Funktion Wert Prozent/Einstellung 1 Automatische Programme 000 005 Keine Funktion 006 020 Programm 1 021 035 Programm 2 036 050 Programm 3 051 065 Programm 4 066 080 Programm 5 081 095 Programm 6 096 110 Programm 7 111 125 Programm 8 126 140 Programm 9 141 155 Programm 10 156 170 Programm 11 171 185 Programm 12 186 200 Programm 13 201 215 Programm 14 216 230 Programm 15 231 255 Programm 16 2 Programmgeschwindigkeit 000 250 Geschwindigkeit, langsam bis schnell 251 255 Musiksteuerungsprogramme 3 Dimmung 000 255 Master-DimmerIT
