BEDIENUNGSANLEITUNG Gobo Zoom 2 Chauvet

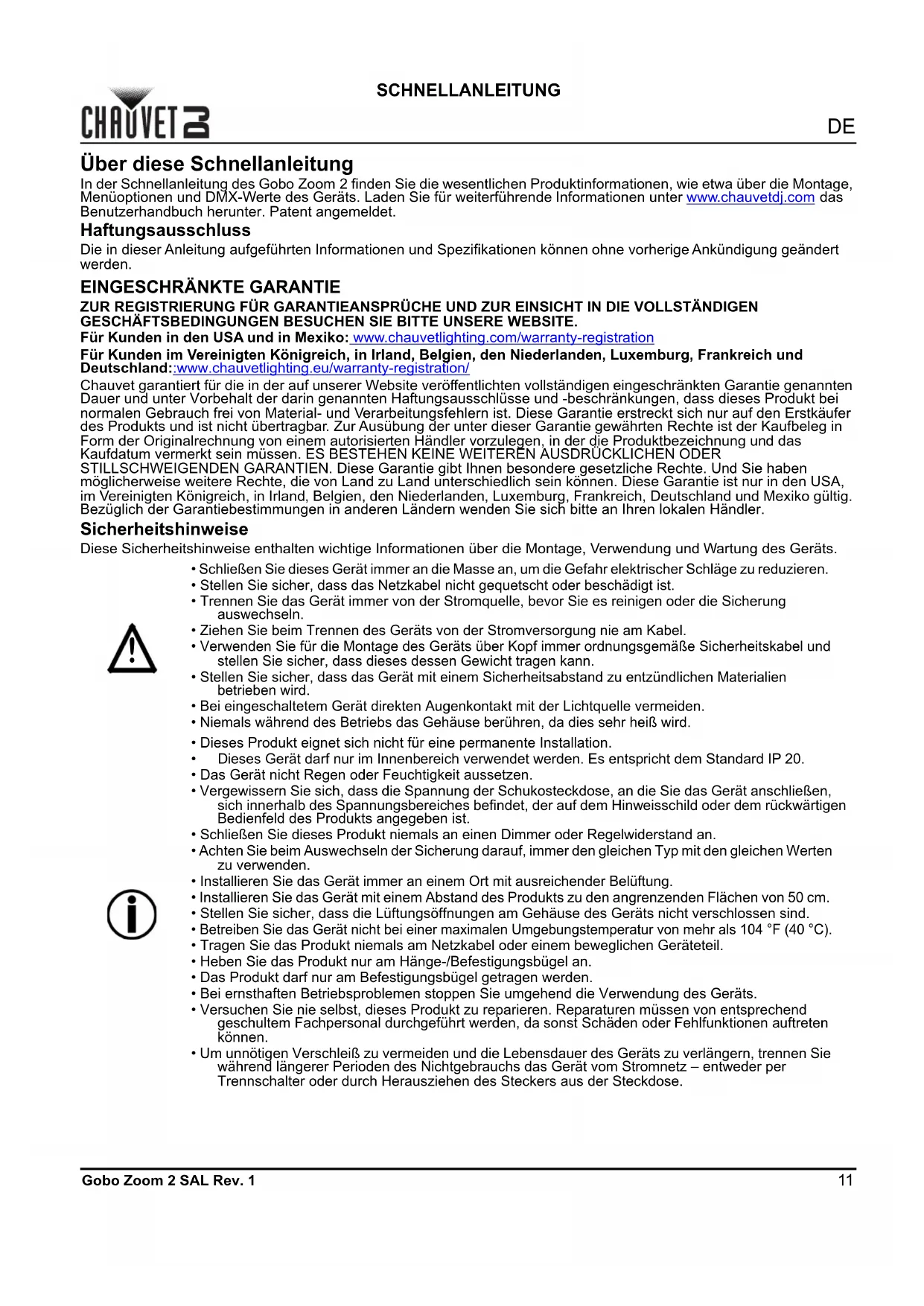

Gobo Zoom 2 SAL Rev. 1 SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des Gobo Zoom 2 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter. Patent angemeldet. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland::www.chauvetlighting.eu/warranty-registration/ Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler. Sicherheitshinweise Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Gerät immer an die Masse an, um die Gefahr elektrischer Schläge zu reduzieren.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Trennen Sie das Gerät immer von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• Verwenden Sie für die Montage des Geräts über Kopf immer ordnungsgemäße Sicherheitskabel und stellen Sie sicher, dass dieses dessen Gewicht tragen kann.

• Stellen Sie sicher, dass das Gerät mit einem Sicherheitsabstand zu entzündlichen Materialien betrieben wird.

• Bei eingeschaltetem Gerät direkten Augenkontakt mit der Lichtquelle vermeiden.

• Niemals während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Dieses Produkt eignet sich nicht für eine permanente Installation.

• Dieses Gerät darf nur im Innenbereich verwendet werden. Es entspricht dem Standard IP 20.

• Das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Vergewissern Sie sich, dass die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, sich innerhalb des Spannungsbereiches befindet, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Produkts angegeben ist.

• Schließen Sie dieses Produkt niemals an einen Dimmer oder Regelwiderstand an.

• Achten Sie beim Auswechseln der Sicherung darauf, immer den gleichen Typ mit den gleichen Werten zu verwenden.

• Installieren Sie das Gerät immer an einem Ort mit ausreichender Belüftung.

• Installieren Sie das Gerät mit einem Abstand des Produkts zu den angrenzenden Flächen von 50 cm.

• Stellen Sie sicher, dass die Lüftungsöffnungen am Gehäuse des Geräts nicht verschlossen sind.

• Betreiben Sie das Gerät nicht bei einer maximalen Umgebungstemperatur von mehr als 104 °F (40 °C).

• Tragen Sie das Produkt niemals am Netzkabel oder einem beweglichen Geräteteil.

• Heben Sie das Produkt nur am Hänge-/Befestigungsbügel an.

• Das Produkt darf nur am Befestigungsbügel getragen werden.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Versuchen Sie nie selbst, dieses Produkt zu reparieren. Reparaturen müssen von entsprechend geschultem Fachpersonal durchgeführt werden, da sonst Schäden oder Fehlfunktionen auftreten können.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. !12

SCHNELLANLEITUNG Gobo Zoom 2 SAL Rev. 1 Kontakt Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter Contact Us

Packungsinhalt Start Packen Sie Ihren Gobo Zoom 2 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet. Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Serienschaltung der Geräte Sie können bis zu 8 Gobo Zoom 21-Produkte mit 120 V oder 14 Produkte mit 230 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden. Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.

2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.

3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.

4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und

ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.

5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Montageansicht

• Schnellanleitung Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Sicherheitskabel (wie die CH-05 von Chauvet) Befestigungsschelle (wie die CLP-15 von Chauvet) Befestigungsbügel Bodenmontage MontageansichtDE

Gobo Zoom 2 SAL Rev. 1 SCHNELLANLEITUNG DMX-Verbindung Der Gobo Zoom 2 kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter https://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf

Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 512. Master/Slave-Schaltung Der Gobo Zoom 2 verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch. IRC-6 (Infrarot-Fernbedienung) Der Gobo Zoom 2 ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Taste Funktion <BLACK OUT> Black out <1–9> LED intensity

Drücken Sie die Taste + / - um die LED-Intensität erhöhen / verringern) BLACK OUT AUTO SOUNDSENSI-TIVITYSPEEDSTROBE MANUAL FADE RGB WUVA

SCHNELLANLEITUNG Gobo Zoom 2 SAL Rev. 1 Beschreibung des Bedienfeldes Menükarte DMX-Werte 1Ch Gobos Taste Funktion <MENU> Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption <UP> Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen <DOWN> Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen <ENTER> Aktiviert eine Menüoption oder einen ausgewählten Wert Modus Programmierebenen Beschreibung Address 1Ch d001–512 Sets the DMX personality Statische Farbe U-- 001–255 Passt die Intensität der statischen Farbe an (weiß) Infrarot Modus SEt

Schaltet Infrarot ein oder aus off Kanal Funktion Wert Prozent/Einstellung 1 Dimmer 000 255 0–100% Herzen Sterne Fledermäuse Geist Schneeflock Weihnachtsbaum Feuerwerk Luftballons Star TiaraIT
