Gobo Zoom 2 - Effectenmachine Chauvet - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING Gobo Zoom 2 Chauvet

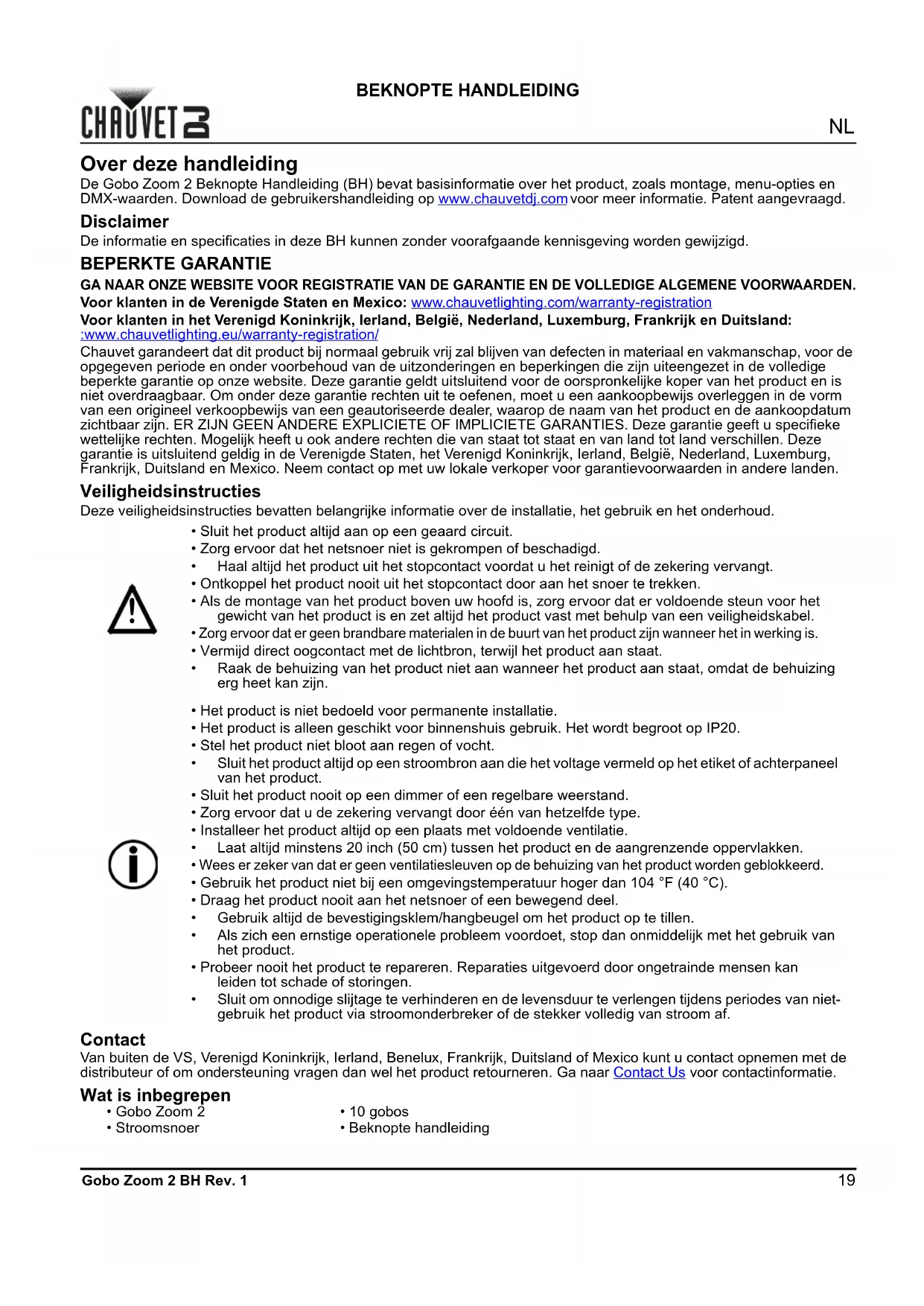

Gobo Zoom 2 BH Rev. 1 BEKNOPTE HANDLEIDING Over deze handleiding De Gobo Zoom 2 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie. Patent aangevraagd. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: :www.chauvetlighting.eu/warranty-registration/ Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud. Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us voor contactinformatie. Wat is inbegrepen

• Sluit het product altijd aan op een geaard circuit.

• Zorg ervoor dat het netsnoer niet is gekrompen of beschadigd.

• Haal altijd het product uit het stopcontact voordat u het reinigt of de zekering vervangt.

• Ontkoppel het product nooit uit het stopcontact door aan het snoer te trekken.

• Als de montage van het product boven uw hoofd is, zorg ervoor dat er voldoende steun voor het gewicht van het product is en zet altijd het product vast met behulp van een veiligheidskabel.

• Zorg ervoor dat er geen brandbare materialen in de buurt van het product zijn wanneer het in werking is.

• Vermijd direct oogcontact met de lichtbron, terwijl het product aan staat.

• Raak de behuizing van het product niet aan wanneer het product aan staat, omdat de behuizing erg heet kan zijn.

• Het product is niet bedoeld voor permanente installatie.

• Het product is alleen geschikt voor binnenshuis gebruik. Het wordt begroot op IP20.

• Stel het product niet bloot aan regen of vocht.

• Sluit het product altijd op een stroombron aan die het voltage vermeld op het etiket of achterpaneel van het product.

• Sluit het product nooit op een dimmer of een regelbare weerstand.

• Zorg ervoor dat u de zekering vervangt door één van hetzelfde type.

• Installeer het product altijd op een plaats met voldoende ventilatie.

• Laat altijd minstens 20 inch (50 cm) tussen het product en de aangrenzende oppervlakken.

• Wees er zeker van dat er geen ventilatiesleuven op de behuizing van het product worden geblokkeerd.

• Gebruik het product niet bij een omgevingstemperatuur hoger dan 104 °F (40 °C).

• Draag het product nooit aan het netsnoer of een bewegend deel.

• Gebruik altijd de bevestigingsklem/hangbeugel om het product op te tillen.

• Als zich een ernstige operationele probleem voordoet, stop dan onmiddelijk met het gebruik van het product.

• Probeer nooit het product te repareren. Reparaties uitgevoerd door ongetrainde mensen kan leiden tot schade of storingen.

• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet- gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

• Beknopte handleiding !20

BEKNOPTE HANDLEIDING Gobo Zoom 2 BH Rev. 1 Om te beginnen Pak uw Gobo Zoom 2 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet. AC-stroom Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power Linking U kunt maximaal 7 Gobo Zoom 2-producten koppelen aan 120 V of 14 producten aan 230 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht. Vervanging van de zekering

1. Ontkoppel het apparaat van de stroom.

2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.

3. Druk de beveiligingskap uit de behuizing.

4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze

door een zekering van exact hetzelfde type.

5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies. Montagediagram Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Montage boven het hoofd Plaatsing op de vloer Veiligheidskabel (zoals CH-05 van Chauvet) Montageklem (zoals CLP-15 van Chauvet) MontagebeugelNL

Gobo Zoom 2 BH Rev. 1 BEKNOPTE HANDLEIDING DMX-koppeling De Gobo Zoom 2 kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op https://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf

Startadres Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product

Master/slave-verbinding De Gobo Zoom 2 maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. IRC-6 Infrarood Remote Control De Gobo Zoom 2 kan worden bediend met de CHAUVET IRC-6. Toets Functie <BLACK OUT> Black out <1–9> LED-intensiteit (druk op knop + / - om de LED-intensiteit te verhogen of te verlagen) BLACK OUT AUTO SOUNDSENSI-TIVITYSPEEDSTROBE MANUAL FADE RGB WUVA

BEKNOPTE HANDLEIDING Gobo Zoom 2 BH Rev. 1 Beschrijving bedieningspaneel Menukaart DMX-waarden 1Ch Gobos Toets Functie <MENU> Sluit het huidige menu of functie af <UP> Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie <DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie <ENTER> Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie Modus Programmeerniveaus Beschrijving Adres 1Ch d001–512 Stelt de DMX-persoonlijkheid in Statische kleur U-- 001–255 Past de intensiteit van de statische kleur aan (wit) Infrarood modus SEt

Schakelt infrarood in of uit off Kanaal Functie Waarde Percentage/instelling 1 Dimmer 000 255 0–100% Harten Sterren Vleermuizen Geest Sneeuwvlok Kerstboom Vuurwerk Ballonnen Ster TiaraMulti-Language
