GEBRUIKSAANWIJZING Helicopter Q6 Chauvet

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.Page 3 of 94 Helicopter Q6 User Manual Rev. 2 Before You Begin

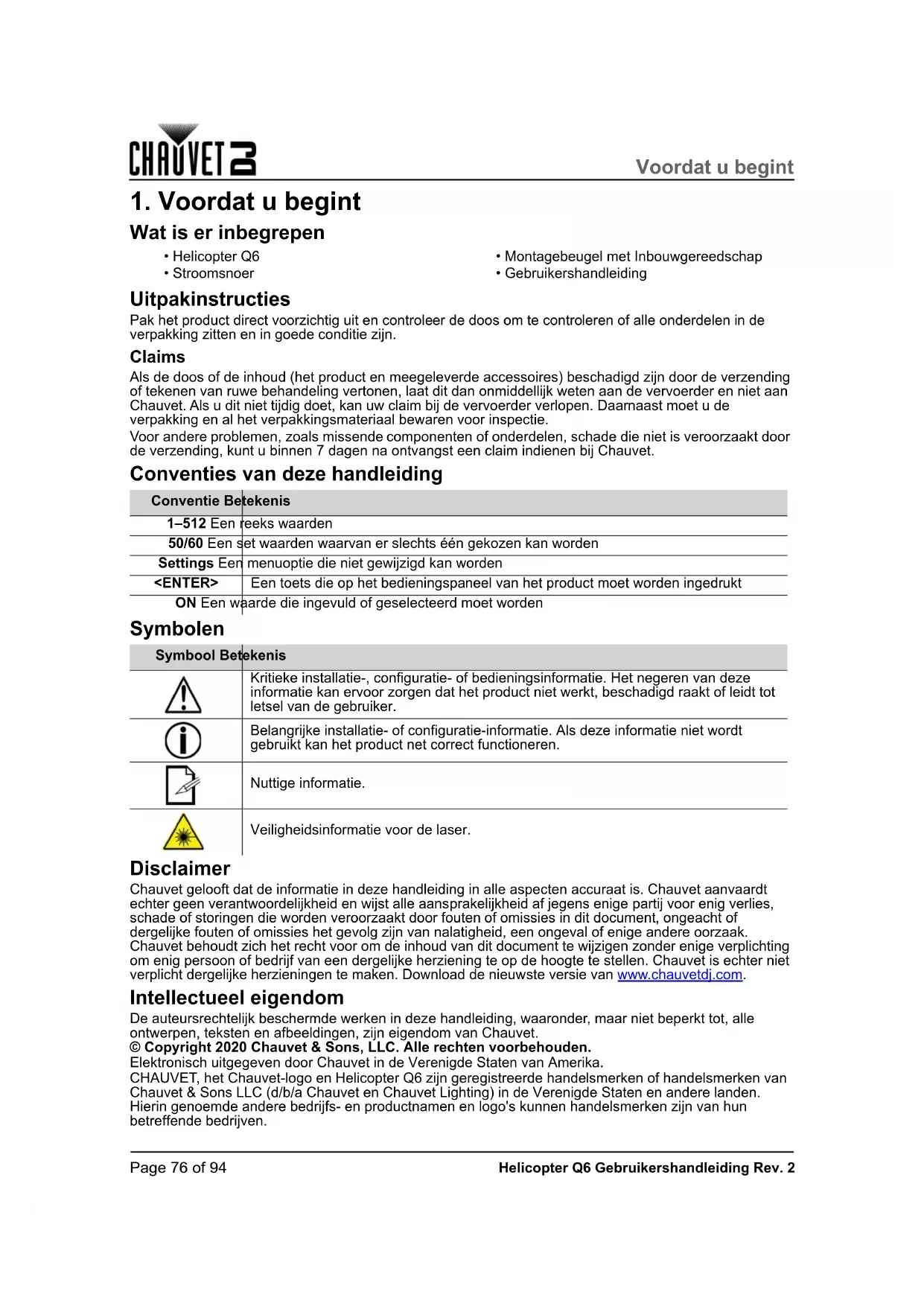

Wat is er inbegrepen Uitpakinstructies Pak het product direct voorzichtig uit en controleer de doos om te controleren of alle onderdelen in de verpakking zitten en in goede conditie zijn. Claims Als de doos of de inhoud (het product en meegeleverde accessoires) beschadigd zijn door de verzending of tekenen van ruwe behandeling vertonen, laat dit dan onmiddellijk weten aan de vervoerder en niet aan Chauvet. Als u dit niet tijdig doet, kan uw claim bij de vervoerder verlopen. Daarnaast moet u de verpakking en al het verpakkingsmateriaal bewaren voor inspectie. Voor andere problemen, zoals missende componenten of onderdelen, schade die niet is veroorzaakt door de verzending, kunt u binnen 7 dagen na ontvangst een claim indienen bij Chauvet. Conventies van deze handleiding Symbolen Disclaimer Chauvet gelooft dat de informatie in deze handleiding in alle aspecten accuraat is. Chauvet aanvaardt echter geen verantwoordelijkheid en wijst alle aansprakelijkheid af jegens enige partij voor enig verlies, schade of storingen die worden veroorzaakt door fouten of omissies in dit document, ongeacht of dergelijke fouten of omissies het gevolg zijn van nalatigheid, een ongeval of enige andere oorzaak. Chauvet behoudt zich het recht voor om de inhoud van dit document te wijzigen zonder enige verplichting om enig persoon of bedrijf van een dergelijke herziening te op de hoogte te stellen. Chauvet is echter niet verplicht dergelijke herzieningen te maken. Download de nieuwste versie van www.chauvetdj.com

Intellectueel eigendom De auteursrechtelijk beschermde werken in deze handleiding, waaronder, maar niet beperkt tot, alle ontwerpen, teksten en afbeeldingen, zijn eigendom van Chauvet. © Copyright 2020 Chauvet & Sons, LLC. Alle rechten voorbehouden. Elektronisch uitgegeven door Chauvet in de Verenigde Staten van Amerika. CHAUVET, het Chauvet-logo en Helicopter Q6 zijn geregistreerde handelsmerken of handelsmerken van Chauvet & Sons LLC (d/b/a Chauvet en Chauvet Lighting) in de Verenigde Staten en andere landen. Hierin genoemde andere bedrijfs- en productnamen en logo's kunnen handelsmerken zijn van hun betreffende bedrijven.

• Montagebeugel met Inbouwgereedschap

• Gebruikershandleiding Conventie Betekenis 1–512 Een reeks waarden 50/60 Een set waarden waarvan er slechts één gekozen kan worden Settings Een menuoptie die niet gewijzigd kan worden <ENTER> Een toets die op het bedieningspaneel van het product moet worden ingedrukt ON Een waarde die ingevuld of geselecteerd moet worden Symbool Betekenis Kritieke installatie-, configuratie- of bedieningsinformatie. Het negeren van deze informatie kan ervoor zorgen dat het product niet werkt, beschadigd raakt of leidt tot letsel van de gebruiker. Belangrijke installatie- of configuratie-informatie. Als deze informatie niet wordt gebruikt kan het product net correct functioneren. Nuttige informatie. Veiligheidsinformatie voor de laser.Page 77 of 94 Helicopter Q6 Gebruikershandleiding Rev. 2 Voordat u begint Veiligheidsinstructies De Veiligheidsvoorschriften bevatten belangrijke veiligheidsinformatie met betrekking tot het lasersysteem. Zorg dat u alle instructies hebt gelezen en begrepen voordat u de laser voor de eerste keer inschakelt. Het kennen van deze veiligheidsinstructies is cruciaal voor het vermijden van oogletsel door de laser en het overtreden van de wet. Bewaar deze gebruikershandleiding voor toekomstige naslag op een veilige plek.

• Lasers kunnen gevaarlijk zijn en hebben unieke veiligheidsvoorschriften. Als lasers onjuist worden gebruikt kan dit leiden tot permanent oogletsel en blindheid. Let goed op elke veiligheidsKENMERK en elke WAARSCHUWING in deze gebruikershandleiding. Lees VOORDAT u het apparaat gebruik zorgvuldig alle instructies.

• Sluit het product altijd aan op een geaard circuit om elektrocutierisico's uit te sluiten.

• Ontkoppel het product vóór het schoonmaken altijd eerst van de voedingsbron.

• Vermijd directe blootstelling van het oog aan de lichtbron als het product in werking is.

• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

• Koppel het product nooit los van het stopcontact door aan het snoer te trekken of te rukken.

• Als het product boven het hoofd wordt geplaatst, moet u het altijd met een veiligheidskabel vastmaken aan een bevestigingsmiddel.

• Controleer dat er tijdens gebruik geen ontvlambare materialen dichtbij het product staan.

• Raak de behuizing van het product tijdens gebruik niet aan, omdat het zeer warm kan worden.

• Dit product is niet bedoeld voor permanente installatie.

• Controleer altijd of de spanning van het stopcontact waar u het product op aansluit binnen het bereik is dat staat vermeld op de sticker of het achterpaneel van het product.

• Het product is alleen geschikt voor gebruik binnenshuis! (IP20) Om het risico op brand en schokken te vermijden mag u het product niet blootstellen aan regen of vocht.

• Installeer het product op een locatie met voldoende ventilatie, op ten minste 50 cm afstand van aangrenzende oppervlakken.

• Zorg ervoor dat de ventilatiesleuven op de behuizing van het product nooit geblokkeerd worden.

• Sluit het product nooit aan op een dimmer.

• Gebruik altijd de bevestigingsbeugel om het product te dragen.

• Schakel het product niet kort na elkaar aan/uit. Dit verlaagt de levensduur van de laserdiode.

• Schud het product niet door elkaar. Vermijd brute kracht bij het monteren of gebruiken van dit product.

• Gebruik ALTIJD een veiligheidskabel bij het boven het hoofd plaatsen van het product.

• De omgevingstemperatuur bedrijfstemperatuur voor de laser 59 °F tot 95 °F (15 °C tot 35 °C). Gebruik dit product niet buiten dit bereik.

• Stop direct met het gebruik van het product in geval van ernstige gebruiksproblemen. LET OP! Het gebruik van bedieningselementen, wijzigingen of procedures anders dan DIE zijn gespecificeerd IN DEZE GEBRUIKERSHANDLEIDING, kan leiden tot blootstelling aan gevaarlijke straling.

• Vermijd direct oogcontact met het laserlicht. Nooit uw ogen of die van anderen opzettelijk blootstellen aan direct laserlicht.

• Dit laserproduct kan mogelijk direct oogletsel of blindheid veroorzaken als het laserlicht direct op de ogen valt.

• Het is illegaal en gevaarlijk om deze laser direct in publieksgebieden te schijnen, waar het publiek of ander personeel directe laserstralen of heldere reflecties in hun ogen kunnen krijgen.

• In de VS is het een misdrijf om een laser op een vliegtuig te richten.

• Het gebruik van bedieningselementen, wijzigingen of procedures anders dan die zijn gespecificeerd in deze gebruikershandleiding, kan leiden tot blootstelling aan gevaarlijke straling.

• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

• Probeer het product NOOIT zelf te repareren. Reparaties en onderhoud moeten worden uitgevoerd door een bevoegd monteur. Onbevoegde aanpassingen aan het product zijn om veiligheidsredenen verboden! Bewaar deze gebruikershandleiding voor toekomstige naslag. Wanneer het product eigendom wordt van een andere gebruiker, moet dit document bij de laser worden bewaard.Page 78 of 94 Voordat u begint Helicopter Q6 Gebruikershandleiding Rev. 2 Niet-bevestigde waarschuwing op de behuizing Veiligheidsinstructies voor de laser Laserlicht verschilt van elk ander licht. Laserlicht kan oogletsel veroorzaken als het product niet goed is ingesteld en niet goed wordt gebruikt. Laserlicht is duizend maal geconcentreerder dan elk ander soort licht. Deze concentratie kan door het verbranden van het netvlies direct oogletsel veroorzaken (het lichtgevoelige deel aan de achterzijde van het oog). De warmte van laserlicht is niet voelbaar, maar het is voldoende om gebruikers van het product en het publiek te verwonden of te verblinden. Zelfs zeer kleine hoeveelheden laserlicht kunnen op grote afstand nog gevaarlijk zijn. Neem NOOIT aan dat blootstelling aan een individueel laserlicht veilig is, zelfs niet een kleine straal die is afgesplitst van een grotere straal. Dit laserproduct gebruikt tientallen milliwatt aan laservermogen —Klasse 3B-niveaus intern—en verdeelt ze in eerdere stralen—Klasse 3R-niveaus. De individuele bundels van Klasse 3R-niveau zijn mogelijk gevaarlijk voor de ogen. Neem NOOIT aan dat bewegend laserlicht veilig is. Laserlicht is nooit zonder risico. Aangezien er op elk moment oogletsel kan ontstaan, is het van kritiek belang om de kans op ELKE directe blootstelling van het oog te vermijden. In overeenstemming met veiligheidsvoorschriften voor lasers, is het niet legaal om lasers van Klasse 3R te richten op gebieden waar mensen blootgesteld kunnen worden, zelfs als de laser onder het gezicht van mensen is gericht, zoals op een dansvloer.

• Dit apparaat bevat intern laserapparaten met hoog vermogen.

• Maak de laserbehuizing niet open, door mogelijke blootstelling aan onveilige laserstralingsniveaus.

• Het vermogen van de laser, dat toegankelijk is als het apparaat is geopend, kan directe blindheid, brandwonden en branden veroorzaken.

• Gebruik de laser niet zonder eerst alle veiligheidsinformatie en technische gegevens in deze handleiding gelezen en begrepen te hebben.

• Alle lasereffecten moeten ALTIJD worden opgesteld en geplaatst zodat het laserlicht ten minste 3 meter boven de vloer is waar mensen op staan. Zie de paragraaf Correct gebruik van deze handleiding.

• Na instelling, en voor openbaar gebruik, moeten de lasers getest worden om te controleren of ze goed functioneren. Dit product niet gebruiken als er een storing is gedetecteerd.

• De laser NIET gebruiken als het slechts een of twee bundels emitteert, in plaats van tientallen/ honderden, aangezien dit aangeeft dat er schade is aan het optische element van het diffractierooster en emissie van laserniveaus hoger dan Klasse 3R mogelijk maakt.

• Richt lasers NOOIT op gebieden waar mensen er aan kunnen worden blootgesteld.

• Richt lasers NOOIT op sterk reflecterende oppervlakken, zoals ramen, spiegels en glimmend metaal. Zelfs laserreflecties kunnen gevaarlijk zijn.

• Richt een laser nooit op een vliegtuig; dat is een misdrijf.

• Richt nooit oneindige laserstralen op de open lucht.

• Stel de optische uitgangselementen (opening) niet bloot aan agressieve chemische schoonmaakmiddelen.

• De laser niet gebruiken als de behuizing is beschadigd, open is, of als de optische onderdelen op wat voor wijze dan ook beschadigd lijken.

• De behuizing van de laser nooit openen. Het hoge vermogen van de laser binnen de beschermende behuizing kan brand veroorzaken of de huid verbranden en zal leiden tot direct oogletsel.

• Laat dit product nooit onbemand draaien.

• Het gebruik van een lasershow van Klasse 3R is alleen toegestaan als de lasers worden gebruikt door een geschoolde en goed getrainde professional die bekend is met de gegevens die zijn opgenomen in deze handleiding.

• De wettelijke vereisten voor het gebruik van laserproducten voor amusement verschillen van land tot land. De gebruiker is zelf verantwoordelijk voor de wettelijke vereisten in de locatie/ het land van gebruik. LET OP! Gebruik dit apparaat niet op een andere wijze dan is vermeld in deze gebruikershandleiding. Het niet volgen van de instructies zal de garantie doen vervallen, kan het product beschadigen of de gebruiker of het publiek verwonden. LET OP! Dit product mag niet worden afgevoerd met het huishoudelijk afval. Neem contact op met uw plaatselijke afvalbeheerdienst voor regelgeving met betrekking tot elektronisch afval in uw gebied.Page 79 of 94 Helicopter Q6 Gebruikershandleiding Rev. 2 Voordat u begint Blootstellingswaarschuwing van de laser Emissiegegevens van de laser Zoals gemeten onder IEC-meetomstandigheden voor classificatie. Nalevingsverklaring van de laser Dit laserproduct voldoet aan EN/IEC 60825-1 Ed 2, 2007-03, en U.S. FDA/CDRH FLPPS via de voorwaarden van Laser Notice nr. 50 gedateerd op 24 juni 2007. Dit laserapparaat is geclassificeerd als 3R. (Klasse 3R is het internationale equivalent is van U.S. Class IIIa.) Er is geen onderhoud nodig om dit product in overeenstemming te houden van de laserprestatienormen. Reproductie van veiligheidsetiket voor de laser

VERMIJD DIRECTE BLOOTSTELLING AAN LASERLICHT

Verdere richtlijnen en veiligheidsprogramma's voor het veilige gebruik van lasers zijn te vinden in de ANSI Z136.1 Standaard “voor het veilige gebruik van lasers”, beschikbaar bij het Laser Institute of America: www.lia.org . M Vele plaatselijke overheden, bedrijven, agentschappen, legers en andere instanties vereisen allemaal dat lasers worden gebruikt onder de richtlijnen van ANSI Z136.1. De richtlijn voor laservertoning kan worden verkregen via de International Laser Display Association: www.ilda.com

Laserclassificatie Klasse 3R Groene lasermedium DPSS Nd:YVO4, 532 nm/30 mW Rode lasermedium LD GaAIAs, 650 nm/100 mW Diameter van de straal <5 mm bij de opening Pulsgegevens Alle pulsen < 4 Hz (>0,25 sec) Divergentie (elke straal) <2 mrad Divergentie (totale licht) <160 graden Laservermogen van elke straal vanaf de opening* <5 mW

Productoverzicht Productafmetingen Infraroodsensor Microfoon DMX-ingang/ uitgang Zekerings- houder Stroomingang Verstelbare koppen SDM-stroboscopen Menutoetsen Vermogens- uitgang LED-display Laseropening Gevoeligheidsknop Veiligheidslus DMX Geluid Auto Slave Draaggreep LED-lampjes 15,4 in 390 mm 9,4 in 240 mmPage 81 of 94 Helicopter Q6 Gebruikershandleiding Rev. 2 Instelling

AC-stroom De Helicopter Q6 heeft een voeding met automatisch bereik, die kan werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz. Om de vermogensvereisten te bepalen van het product (aardlekschakelaar, stopcontact en bedrading), moet de huidige waarde worden gebruikt die staat vermeld op het etiket dat is bevestigd aan het achterpaneel van het product of moet Technische Specificaties

deze handleiding geraadpleegd worden. Het gemelde spanningsvermogen geeft het gemiddelde stroomverbruik aan onder normale omstandigheden. Vervangen van de zekering

1. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.

2. Druk de zekeringhouder uit de behuizing.

3. Haal de doorgebrande zekering uit de houder en vervangen met een zekering van hetzelfde type

en met dezelfde waarde.

4. Plaats de zekeringhouder terug en steek de stekker er weer in.

Power Linking Het product levert power linking via de Edison uitlaat gelegen aan de achterkant van het product. Zie het onderstaande diagram voor verdere uitleg. Power Linking Diagram

• Sluit het product altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het product voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af. Sluit het product nooit aan op een rheostat (variabele weerstand) of dimmercircuit, zelfs als het rheostat- of dimmerkanaal alleen dient als een 0 tot 100%-schakelaar dient. Disconnect the product from the power outlet before replacing the fuse. Bij 120 V kunnen tot 12 Helicopter Q6-producten gekoppeld worden met power link, en bij 230 V kunnen tot 23 Helicopter Q6-producten met power link gekoppeld worden. Het bovenstaande power linking-diagram toont alleen de Noord-Amerikaanse versie van het product! Power linking-stekkers en vereisten verschillen van land tot land, en van gebied tot gebied. Als u het product buiten Noord-Amerika gebruikt, raadpleeg dan de plaatselijke Chauvet-distributeur. Beveiligingskap Reserve zekeringhouder (binnen beveiligingskap) Geplaatste zekering (vastgezet met plastic beveiligingskap)

productPage 82 of 94 Instelling Helicopter Q6 Gebruikershandleiding Rev. 2 Montage Vóór montage van het product moet u de veiligheidsaanbevelingen lezen en volgen die zijn aangegeven in de Veiligheidsinstructies

Oriëntatie De Helicopter Q6-producten moeten worden gemonteerd in een positie volgens de planning voor veilig lasergebruik. Opbouw

• Vóór het nemen van een besluit over de locatie van het product, moet u er altijd voor zorgen dat er eenvoudige toegang is tot het product, voor onderhoud en programmering.

• Daarnaast moet er in voldoende ventilatie rond het product zijn voorzien.

• Controleer of de constructie of het oppervlak waar u het product op monteert het gewicht van het product kan dragen (zie Technische Specificaties

• Gebruik altijd een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd. Monteer het product stevig aan een bevestigingspunt, zoals een verhoogd platform of een spant.

• Bij het opbouwen van het product op een spant, moet u een montageklem gebruiken met voldoende draagvermogen. Montagediagram Correct gebruik Dit product is alleen geschikt voor gebruik boven lichaamshoogte. Voor veiligheidsdoeleinden raadt Chauvet aan om lichteffectproducten te bevestigen aan stabiele verhoogde platformen of stevige overhangende steunen, met geschikte hangklemmen. Gebruik in alle gevallen veiligheidskabels. Haal geschikte bevestigingsapparatuur bij uw verlichtingsleverancier. Internationale regelgeving omtrent veiligheid rond lasers, vereist dat laserproducten moeten worden bediend op de wijze die hieronder is geïllustreerd, met minimaal 3 meter verticale scheiding tussen de vloer en het laagste laserlicht. Daarnaast is 3 meter horizontale scheiding vereist tussen laserlicht en het publiek of ruimtes met publiek. LET OP! Het gebruik van bedieningselementen, wijzigingen of procedures anders dan DIE zijn gespecificeerd IN DEZE GEBRUIKERSHANDLEIDING, kan leiden tot blootstelling aan gevaarlijke straling. Montagebeugel Veiligheidskabel (zoals de CH-05 van Chauvet) Klem (zoals de CLP-15 van Chauvet)Page 83 of 94 Helicopter Q6 Gebruikershandleiding Rev. 2 Werking

Werking van het bedieningspaneel Voor toegang tot de functies van het bedieningspaneel gebruikt u de vier knoppen onder het display. Raadpleeg het Productoverzicht om de locaties van de toetsen op het bedieningspaneel te zien. Menumap Configuratie (DMX) De Helicopter Q6 werkt met een DMX-regelaar. Informatie over DMX staat in het DMX-basishandboek van CHAUVET, dat beschikbaar is op de website van Chauvet onder http://www.chauvetlighting.com/ downloads/DMX_Primer_rev05_WO.pdf. Startadres Bij het selecteren van een startend DMX-adres, moet u altijd denken aan het aantal DMX-kanalen die de geselecteerde DMX-modus gebruikt. Als u een startadres gebruikt dat te hoog is, kunt u toegang aan enkele productkanalen beperken. De Helicopter Q6 gebruikt tot 16 DMX-kanalen, wat bepaalt dat het hoogst configureerbare adres 497 is. Als u niet bekend bent met het DMX-protocol, download dat de DMX-primer van www.chauvetdj.com

Om het startadres te selecteren doet u het volgende:

1. Druk op <MENU> totdat 3-CH of 16CH weergegeven wordt op het display.

3. Gebruik <UP> of <DOWN> om het startadres te selecteren, van d 1–510.

Knop Functie <MENU> Drukken om een bedieningsmodus te vinden of de huidige menu-optie te verlaten. <UP> Drukken om omhoog te bladeren in de optielijst of een hogere waarde te vinden <DOWN> Drukken om omlaag te bladeren in de optielijst of een lagere waarde te vinden <ENTER> Drukken om een menu-optie of een geselecteerde waarde te vinden Modus Hoofdniveau Programmeerniveaus Beschrijving DMX-Modus 3-CH d001–510 3-kanaals DMX-modus 16CH d001–497 16-kanaals DMX-modus Statische kleuren C-- C 1 Statisch rood C 2 Statisch groen C 3 Statisch blauw C 4 Statisch wit Rotatiemodus Moto di-L S 0–99 Stelt linker rotatie en snelheid in di-r Stelt rechter rotatie en snelheid in Automatische programma's P-- P 1–10 Automatische programma's Automatische snelheid S-- S 01–99 Programmasnelheid voor P1–P10 Geluidsactieve modus Snd Sn 1–10 Geluidsactieve programma’s Infrarood- modus SEt

Schakelt infrarood aan of uit oFFPage 84 of 94 Werking Helicopter Q6 Gebruikershandleiding Rev. 2 DMX-kanaaltoewijzingen en waarden Zones voor DMX-regeling (16CH) 16CH Kanaal Functie Waarde Percentage/instelling 1 Pod 1

255 Wit 0–100% Pod 2Pod 1 Pod 6 Pod 5 Pod 3 Pod 4Page 85 of 94 Helicopter Q6 Gebruikershandleiding Rev. 2 Werking 16CH (vervolg) Kanaal Functie Waarde Percentage/instelling 5 Pod 5

255 Wit 0–100% 7 Poddimmer 000 255 0–100% 8 Podstroboscoop 000 Geen functie

080 Pulseffect 0–100%, langzaam tot snel

240 Stroboscoop, langzaam tot snel

255 Geluidsactieve stroboscoop

Automatisch programma SMD-stroboscoop 000 Geen functie

Automatische snelheid SMD-stroboscoop

255 Programmasnelheid, langzaam tot snel 11 Laser

Rood aan, groene stroboscopen (K12 moet actief zijn)

Groen aan, rode stroboscopen (K12 moet actief zijn)

Rood en groen wisselende stroboscoop (K12 moet actief zijn)Page 86 of 94 Werking Helicopter Q6 Gebruikershandleiding Rev. 2 16CH (vervolg) Kanaal Functie Waarde Percentage/instelling 12 Laserstroboscoop

254 Stroboscoop, langzaam tot snel 255 Geluidsactieve stroboscoop 13 Effectwiel laser

127 Rotatie met de klok mee, langzaam tot snel

255 Rotatie tegen de klok in, langzaam tot snel 14 Rotatie

127 Rotatie met de klok mee, langzaam tot snel

255 Rotatie tegen de klok in, langzaam tot snel 15 Automatisch programma

Automatische programmasnelheid, langzaam tot snel

255 Geluidsactieve programmaPage 87 of 94 Helicopter Q6 Gebruikershandleiding Rev. 2 Werking 3-CH Kanaal Functie Waarde Percentage/instelling 1 Automatisch programma

Automatische programmasnelheid, langzaam tot snel

255 Geluidsactieve programma 3Rotatie

127 Rotatie met de klok mee, langzaam tot snel

255 Rotatie tegen de klok in, langzaam tot snelPage 88 of 94 Werking Helicopter Q6 Gebruikershandleiding Rev. 2 Configuratie (losstaand) Plaatst het product in een van de losstaande modi om te bedienen zonder een DMX-regelaar. Automatische programma's Volg onderstaande instructies om de Helicopter Q6 in de automatische modus te laten lopen:

1. Druk op <MENU> totdat P-- weergegeven wordt op het display.

3. Gebruik <UP> of <DOWN> om een automatisch programma te selecteren, van P 1–10.

Automatische programmasnelheid Voor het veranderen van de automatische programmasnelheid op de Helicopter Q6 doet u het volgende:

1. Druk op herhaaldelijk op <MENU> totdat S-- weergegeven wordt op het display.

2. Gebruik <UP> of <DOWN> om de programmasnelheid te verhogen of verlagen, van S 01–99.

Geluidsactieve modus Volg onderstaande instructies om de Helicopter Q6 in de geluidsactieve modus te laten lopen:

1. Druk herhaaldelijk op <MENU> totdat Snd weergegeven wordt op het display.

3. Gebruik <UP> of <DOWN> om een geluidsactief programma te selecteren, van Sn 1–10.

5. Draai de gevoeligheidsknop omhoog totdat het product reageert op de beat van de muziek.

Statische kleurenmodus Om de Helicopter Q6 op een statische kleur te laten draaien doet u het volgende:

1. Druk herhaaldelijk op <MENU> totdat C-- weergegeven wordt op het display.

3. Gebruik <UP> of <DOWN> om een statische kleur te selecteren, uit C 1 (rood), C 2 (groen), C 3

Rotatiemodus Voor het regelen van de richting en de snelheid van de rotatie bij statische kleurenmodus, volgt u onderstaande instructies:

1. Druk herhaaldelijk op <MENU> totdat Moto weergegeven wordt op het display.

3. Gebruik <UP> of <DOWN> om een rotatierichting te selecteren, uit di-L (links) o di-r (rechts).

5. Gebruik <UP> of <DOWN> om de rotatiesnelheid te verhogen of verlagen, van S 0–99.

Sluit nooit een product, die in een losstaande modus werkt, aan op een DMX-rij die is verbonden aan een DMX-regelaar. Producten in losstaande modus kunnen DMX- signalen verzenden die de DMX-signalen van de regelaar verstoren. Het product reageert alleen op lage frequenties van de muziek (lage bas en drums).Page 89 of 94 Helicopter Q6 Gebruikershandleiding Rev. 2 Werking IRC-6 infrarood afstandsbediening De Helicopter Q6 is compatibel met de IRC-6 infrarood afstandsbediening van Chauvet Volg onderstaande instructies om de IR-modus te activeren:

1. Druk herhaaldelijk op <MENU> totdat SEt weergegeven wordt op het display

2. Druk op <ENTER> om te accepteren.

3. Druk op <UP> of <DOWN> om on (aan) of oFF (uit) te selecteren.

Gebruik IRC-6 Automatische modus De automatische modus zorgt ervoor dat u de automatische programma's op het product kunt uitvoeren. Om de automatische modus in te schakelen:

1. Druk op <AUTO> op de IRC-6.

2. Druk herhaaldelijk op <AUTO> om door automatische proramma's te

bladeren of druk op <0>–<9> om een automatisch programma te kiezen. Om de snelheid van het automatische programma af te stellen:

1. Druk op <SPEED> op de IRC-6.

2. Druk op <+> of <–> om de snelheid van het programma te verhogen of te

verlagen. Geluidsactieve modus De geluidsactieve modus zorgt ervoor dat het product op de muziek reageert. Om de geluidsactieve modus in te schakelen:

1. Druk op <SOUND> op de IRC-6.

2. Druk herhaaldelijk op <SOUND> om door proramma's te bladeren of

Druk op <0>–<9> om een geluidsactief programma te kiezen. Handmatige modus Om de Helicopter Q6 in de handmatige modus te plaatsen en een statische kleur te kiezen met de IRC-6:

1. Druk op <R> (rood), <G> (groen), <B> (blauw), of <W> (wit) op de IRC-6.

Om de rotatierichting te controleren met de IRC-6 in de handmatige modus:

1. Druk op <A> om de rotatie met de klok mee of tegen de klok in te

schakelen. Om de rotatiesnelheid te controleren met de IRC-6 in de handmatige modus:

1. Druk op <SPEED> op de IRC-6.

2. Druk <+> of <–> om de rotatiesnelheid te verhogen of te verlagen.

Om de stroboscoopfrequentie van de statische kleur af te stellen:

1. Druk op <STROBE> op de IRC-6.

2. Druk op <+> of <–> om de stroboscoopfrequentie te verhogen of te

verlagen. Black Out (verduisteren) Om de lampen te verduisteren:

1. Druk op <BLACK OUT> op de IRC-6.

Dit schakelt de lampen uit totdat de knop opnieuw wordt ingedrukt. LET OP: Wanneer Black Out (verduistering) is geactiveerd zal de IRC-6 niet op invoeren reageren. Als de afstandsbediening niet reageert wanneer een knop wordt ingedrukt, probeer dan op <BLACK OUT> te drukken. Het kan zijn dat u per ongeluk Black Out (verduisteren) hebt geactiveerd.Page 90 of 94 Werking Helicopter Q6 Gebruikershandleiding Rev. 2 Master/Slave-modus De Master/Slave-modus zorgt ervoor dat een enkel Helicopter Q6 Q6-product (de “master”) de acties regelt van een of meer Helicopter Q6 -producten (de “slaves”) zonder de behoefte aan een DMX-regelaar. Het masterproduct wordt ingesteld voor gebruik in zelfstandige modus of met de IRC-6, terwijl de slaveproducten worden ingesteld voor gebruik in Slave-modus. Na instelling en aansluiting zullen de slaveproducten in harmonie met het masterproduct werken. Configureer de producten zoals hieronder is aangegeven. Slaveproducten:

1. Druk op <MENU> totdat 3-CH of 16CH weergegeven wordt op het display.

2. Druk op <ENTER> om te accepteren.

3. Stel het DMX-adres in naar 001.

4. Sluit de DMX-ingang van het eerste slaveproduct aan op de DMX-uitgang van het masterproduct.

5. Sluit de DMX-ingang van de volgende slaveproducten aan op de DMX-uitgang van het vorige

6. Voltooi het instellen en aansluiten van alle slaveproducten.

1. Stel het masterproduct in om te werken in zelfstandige modus of met de IRC-6.

2. Maak het masterproduct het eerste product in de DMX-keten.

• Configureer alle slaveproducten vóór het aansluiten van de master op de seriële keten.

• Sluit nooit een DMX-controller aan op een DMX-rij die is geconfigureerd voor Master/Slave functie, omdat de regelaar de signalen van de master kan verstoren.

• Sluit niet meer dan 31 slaves aan op de master.Page 91 of 94 Helicopter Q6 Gebruikershandleiding Rev. 2 Technische informatie

5. Technische informatie

Productonderhoud De ophoping van stof verlaagt de lichtemissieprestaties en kan oververhitting veroorzaken. Dit kan leiden tot een lagere levensduur en/of mechanische slijtage van de lichtbron. Om optimale prestaties te behouden en slijtage te minimaliseren moeten uw verlichtingsproducten ten minste tweemaal per maand gereinigd worden. Let er echter op dat het gebruik en omgevingsomstandigheden ook factoren zijn voor het verhogen van de schoonmaakfrequentie. Volg onderstaande instructies om het product te reinigen:

1. Haal het apparaat van de stroom.

2. Wacht totdat het product op kamertemperatuur is.

3. Gebruik een stofzuiger (of droge perslucht) en een zachte borstel om opgehoopt stof van de

externe oppervlakken en ventilatiegaten te verwijderen.

4. Reinig alle transparante oppervlakken met een milde zeepoplossing, ammoniumvrije glasreiniger

of isopropylalcohol.

5. Pas de schoonmaakoplossing direct toe op een zachte, pluisvrije katoenen doek of een

6. Veeg vuil of roet voorzichtig naar de buitenrand van het transparante oppervlak.

7. Poets de transparante oppervlakken voorzichtig totdat het vrij is van waas en pluisjes.

Droog de transparante oppervlakken altijd zorgvuldig na het reinigen.Page 92 of 94 Technische Specificaties Helicopter Q6 Gebruikershandleiding Rev. 2

6. Technische Specificaties

Afmetingen en gewicht Let op: Afmetingen in inches moeten worden afgerond naar de dichtstbijzijnde decimaal. Vermogen Lichtbron Fotometrie Thermisch DMX Bestellen Lengte Breedte Hoogte Gewicht 390 mm (15,4 in) 390 mm (15,4 in) 240 mm (9,4 in) 4,0 kg (8,8 lb) Ingangsspanning Bereik Spanningsselectie Schakeling (interne) 100–240 VAC, 50/60 Hz Automatisch wisselend bereik Parameter 120 V, 60 Hz 230 V, 50 Hz Verbruik 41 W 44 W Bedrijfsstroom 0,7 A 0,4 A Power linking stroomsterkte (pro- ducten) 7 A (12 producten) 7 A (23 producten) Zekering T 1,6 A, 250 V T 1,6 A, 250 V Stroom I/O VS/wereldwijde VK/Europa Stroomingangsstekker IEC IEC Stroomuitgangsstekker Edison IEC Stroomsnoerstekker Edison (VS) Lokale stekker Type Kleur Aantal Vermogen Stroomsterkte Levensduur LED Vierkleurige RGBW 6 6,9 W 2 A 50.000 uur SMD LED Wit 24 1 W 281 mA 50.000 uur Laserkleur Laservermogen Lasergolflengte Rood 100 mW 650 nm Groen 30 mW 532 nm Stroboscoopfrequentie Stralingshoek (stralen) 0 tot 20 Hz 3° Verlichtingssterkte (Rood) Verlichtingssterkte (Groen) Verlichtingssterkte (Blauw) Verlichtingssterkte (Wit)

5.170 lux 6.650 lux 6.550 lux 7.020 lux

Maximale externe temp. van de laser Koelsysteem 35 °C (95 °F) Ventilatorgeholpen convectie I/O-stekkers Kanaalbereik 3-pin XLR 3 of 16 Productnaam Artikelcode UPC-code Helicopter Q6 10051300 781462216481Page 93 of 94 Helicopter Q6 Gebruikershandleiding Rev. 2 Retouren Retouren Als u ondersteuning nodig hebt of een product wilt retourneren:

• Neem contact op met het Chauvet wereldwijde hoofdkwartier als u zich in de VS bevindt.

• Als u zich in Verenigd Koninkrijk en Ierland bevindt, neem dan contact op met Chauvet Europe Ltd.

• Als u zich in Benelux bevindt, neem dan contact op met Chauvet Europe BVBA.

• Als u zich in Frankrijk bevindt, neem dan contact op met Chauvet France.

• Als u zich in Duitsland bevindt, neem dan contact op met Chauvet Germany.

• Als u zich in Mexico bevindt, neem dan contact op met Chauvet Mexico.

• Als u zich in een ander land bevindt, neem dan GEEN contact op met Chauvet. Neem in plaats daarvan contact op met uw plaatselijke distributeur. Zie www.chauvetdj.com voor distributeurs buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico. Bel de corresponderende technische afdeling van Chauvet en vraag om een retouropdrachtformulier (RMA)-nummer vóór het verzenden van het product. Zorg dat u het modelnummer, serienummer en een korte beschrijving van de retouroorzaak bij de hand hebt. Om online een serviceverzoek in te dienen gaat u naar www.chauvetdj.com/service-request

Stuur het product gefrankeerd, in zijn originele doos en met zijn originele verpakking en accessoires. Chauvet geeft geen retourstickers af. Label het pakket duidelijk met het RMA-nummer. Chauvet weigert producten die worden geretourneerd met een RMA-nummer. Vóór het verzenden van het product moet u de volgende informatie duidelijk op een stuk papier schrijven en het binnen de doos plaatsen:

• Een korte beschrijving van het probleem Zorg ervoor dat u het product voldoende inpakt. Alle verzendschade die resulteert uit onvoldoende verpakking is uw verantwoordelijkheid. FedEx-verpakking of dubbele dozen worden aanbevolen. Als u zich buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico of de Benelux bevindt, neem dan contact op met uw geregistreerde distributeur en volg hun instructies over het retourneren van CHAUVET-producten naar hen. Ga naar onze website www.chauvetdj.com voor contactinformatie. Schrijf het RMA-nummer op een voldoende bevestigd etiket. Schrijf het RMA-nummer NIET direct op de doos. Chauvet behoudt zich het recht voor om (het) geretourneerde product(en) naar eigen inzicht te repareren of te vervangen.Page 94 of 94 Neem contact op Helicopter Q6 Gebruikershandleiding Rev. 2 Neem contact op Bezoek de toepasselijke website hierboven om onze contactgegevens te verifiëren en de instructies te bekijken om ondersteuning te vragen. Buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico of de Benelux kunt u contact opnemen met de officiële distributeur. Algemene informatie Technische ondersteuning Chauvet World Headquarters Adres: 5200 NW 108th Ave. Stem: (844) 393-7575 Sunrise, FL 33351 Fax: (954) 756-8015 Stem: (954) 577-4455 Email: chauvetcs@chauvetlighting.com Fax: (954) 929-5560 Gratis nummer: (800) 762-1084 Website: www.chauvetdj.com Chauvet Europe Ltd Adres: Unit 1C Email: UKtech@chauvetlighting.eu Brookhill Road Industrial Estate Pinxton, Nottingham, UK Website: www.chauvetdj.eu NG16 6NT Stem: +44 (0) 1773 511115 Fax: +44 (0) 1773 511110 Chauvet Europe BVBA Adres: Stokstraat 18 Email: BNLtech@chauvetlighting.eu 9770 Kruishoutem Belgium Website: www.chauvetdj.eu Stem: +32 9 388 93 97 Chauvet France Adres: 3, Rue Ampère 91380 Chilly-Mazarin Email: FRtech@chauvetlighting.fr France Website: www.chauvetdj.eu Stem: +33 1 78 85 33 59 Chauvet Germany Adres: Bruno-Bürgel-Str. 11 28759 Bremen Email: DEtech@chauvetlighting.de Germany Website: www.chauvetdj.eu Stem: +49 421 62 60 20 Chauvet Mexico Adres: Av. de las Partidas 34 - 3B (Ingang via Calle 2) Email: servicio@chauvet.com.mx Zona Industrial Lerma Website: www.chauvetdj.mx Lerma, Edo. de México, CP 52000 Stem: +52 (728) 690-2010
