GEBRUIKSAANWIJZING Wash FX HEX Chauvet

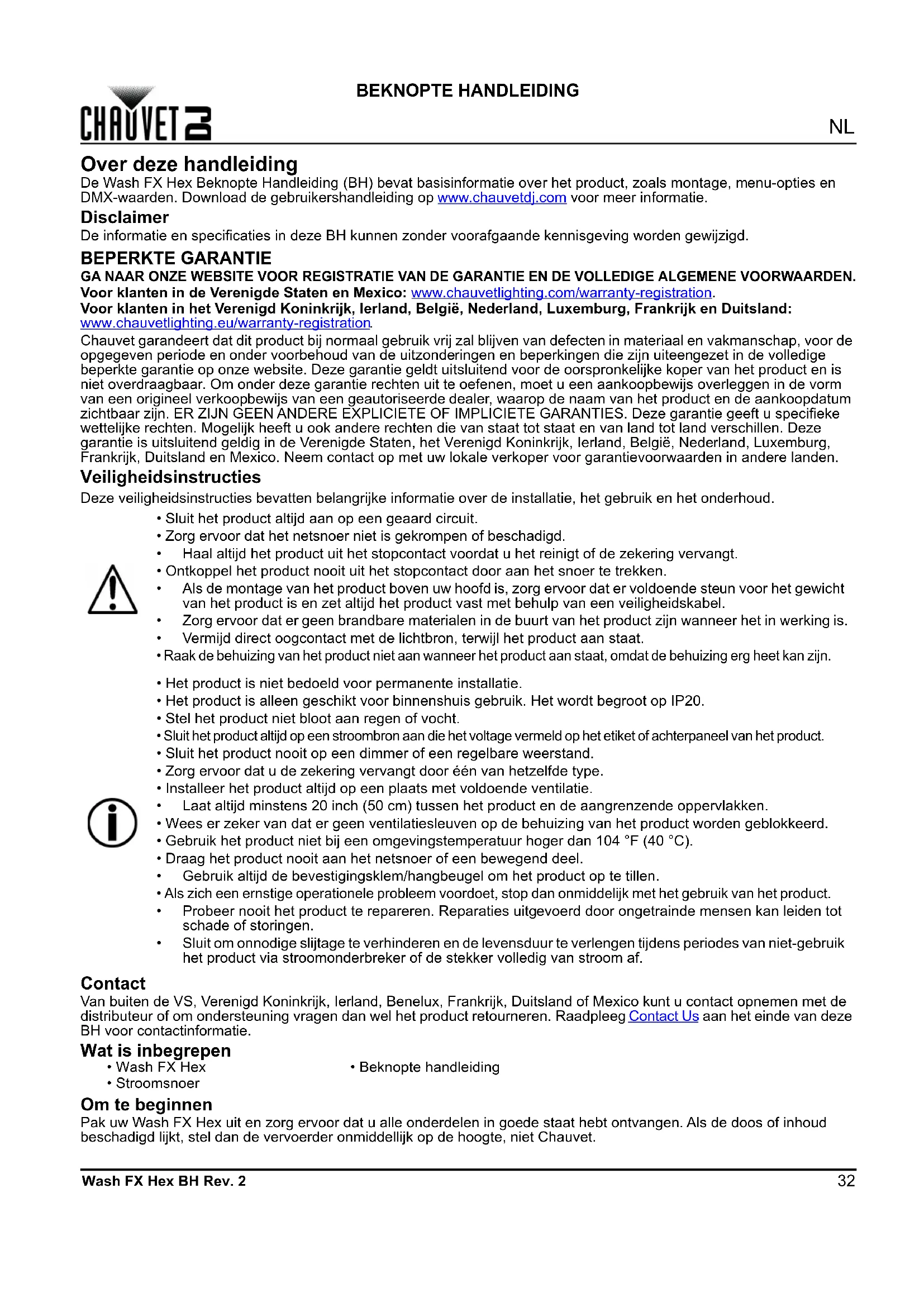

Wash FX Hex BH Rev. 2 BEKNOPTE HANDLEIDING Over deze handleiding De Wash FX Hex Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration. Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud. Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie. Wat is inbegrepen Om te beginnen Pak uw Wash FX Hex uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

• Sluit het product altijd aan op een geaard circuit.

• Zorg ervoor dat het netsnoer niet is gekrompen of beschadigd.

• Haal altijd het product uit het stopcontact voordat u het reinigt of de zekering vervangt.

• Ontkoppel het product nooit uit het stopcontact door aan het snoer te trekken.

• Als de montage van het product boven uw hoofd is, zorg ervoor dat er voldoende steun voor het gewicht van het product is en zet altijd het product vast met behulp van een veiligheidskabel.

• Zorg ervoor dat er geen brandbare materialen in de buurt van het product zijn wanneer het in werking is.

• Vermijd direct oogcontact met de lichtbron, terwijl het product aan staat.

• Raak de behuizing van het product niet aan wanneer het product aan staat, omdat de behuizing erg heet kan zijn.

• Het product is niet bedoeld voor permanente installatie.

• Het product is alleen geschikt voor binnenshuis gebruik. Het wordt begroot op IP20.

• Stel het product niet bloot aan regen of vocht.

• Sluit het product altijd op een stroombron aan die het voltage vermeld op het etiket of achterpaneel van het product.

• Sluit het product nooit op een dimmer of een regelbare weerstand.

• Zorg ervoor dat u de zekering vervangt door één van hetzelfde type.

• Installeer het product altijd op een plaats met voldoende ventilatie.

• Laat altijd minstens 20 inch (50 cm) tussen het product en de aangrenzende oppervlakken.

• Wees er zeker van dat er geen ventilatiesleuven op de behuizing van het product worden geblokkeerd.

• Gebruik het product niet bij een omgevingstemperatuur hoger dan 104 °F (40 °C).

• Draag het product nooit aan het netsnoer of een bewegend deel.

• Gebruik altijd de bevestigingsklem/hangbeugel om het product op te tillen.

• Als zich een ernstige operationele probleem voordoet, stop dan onmiddelijk met het gebruik van het product.

• Probeer nooit het product te repareren. Reparaties uitgevoerd door ongetrainde mensen kan leiden tot schade of storingen.

• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

• Beknopte handleiding33

BEKNOPTE HANDLEIDING Wash FX Hex BH Rev. 2 AC-stroom Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power Linking Voor het maximale aantal Wash FX Hex-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product. Fuse Replacement

1. Ontkoppel het apparaat van de stroom.

2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.

3. Druk de beveiligingskap uit de behuizing.

4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze

door een zekering van exact hetzelfde type.

5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies. Montagediagram Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen. Montageklem (zoals CLP-15 van Chauvet) Veiligheidskabel (zoals CH-05 van Chauvet MontagebeugelNL

Wash FX Hex BH Rev. 2 BEKNOPTE HANDLEIDING Beschrijving bedieningspaneel Menukaart Raadpleeg de productpagina van der Wash FX Hex op www.chauvetdj.com voor de nieuwste menukaart. DMX-koppeling De Wash FX Hex kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com

Startadres Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product

Master/slave-verbinding De Wash FX Hex maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. IRC-6 Infrarood Remote Control De Wash FX Hex is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of downloadinstructies naar www.chauvetdj.com

TOETS FUNCTIE <MENU> Sluit het huidige menu of functie af <UP> Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie <DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie <ENTER> Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie Modus Programmeerniveaus Beschrijving DMX-Modus 3CH d001–512 Stelt het DMX startadres in 6CH 11CH 40CH Statische kleuren C-- C001–063 Statische kleuren Automatische programma's P-- P 1–25 Automatische programma's Snelheid S-- S001–100 Programmasnelheid voor P 1–25 Auto Dimmer dIM L001–255 Stel de dimmer af op de automatische en geluidsprogramma's Geluidsactief SND 1–9 Geluidsactieve programma's Geluidsgevoelig heid SenS u001-100 Geluidsgevoeligheid Master/slave SLV SLV1 Kopieert de master-unit SLV2 Spiegelt de master-unit Aangepaste kleurenmenging u-- r000–255 Aangepaste statische kleuren Combineer rood, groen, blauw, amber, wit en ultraviolet g000–255 b000–255 a000–255 w000–255 u000–255 Infrarood modus SET

Schakelt infrarood in of uit off35

Zone macro (Gebruik kanalen 1–6 om te selecteren kleuren voor macro's) 000 005 Geen functie 006 255 Zone macro 10 Programmasnelheid 000 250 Snelheid, langzaam tot snel 251 255 Geluidsactieve modus 11 Dimmer 000 255 Meesterdimmer Kanaal Functie Waarde Percentage/instelling 1 Rood 000 255 0–100% 2 Groen 000 255 0–100% 3 Blauw 000 255 0–100% 4 Amber 000 255 0–100% 5 Wit 000 255 0–100% 6UV 000 255 0–100%NL
