MANUAL DE USUARIO Wash FX HEX Chauvet

GUÍA DE REFERENCIA RÁPIDA

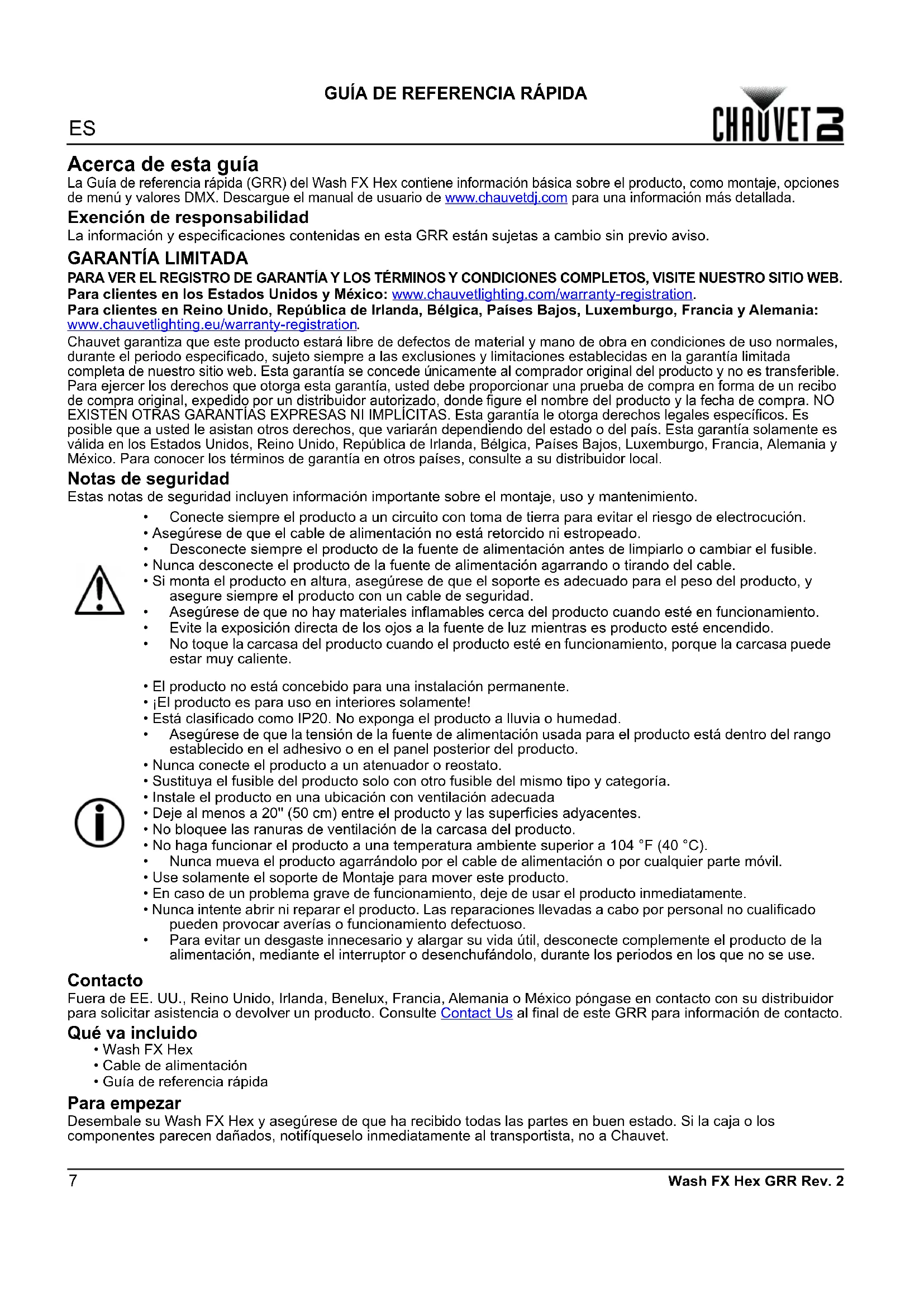

Wash FX Hex GRR Rev. 2 Acerca de esta guía La Guía de referencia rápida (GRR) del Wash FX Hex contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada. Exención de responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de seguridad Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento. Contacto Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto. Qué va incluido Para empezar Desembale su Wash FX Hex y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

• Conecte siempre el producto a un circuito con toma de tierra para evitar el riesgo de electrocución.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Desconecte siempre el producto de la fuente de alimentación antes de limpiarlo o cambiar el fusible.

• Nunca desconecte el producto de la fuente de alimentación agarrando o tirando del cable.

• Si monta el producto en altura, asegúrese de que el soporte es adecuado para el peso del producto, y asegure siempre el producto con un cable de seguridad.

• Asegúrese de que no hay materiales inflamables cerca del producto cuando esté en funcionamiento.

• Evite la exposición directa de los ojos a la fuente de luz mientras es producto esté encendido.

• No toque la carcasa del producto cuando el producto esté en funcionamiento, porque la carcasa puede estar muy caliente.

• El producto no está concebido para una instalación permanente.

• ¡El producto es para uso en interiores solamente!

• Está clasificado como IP20. No exponga el producto a lluvia o humedad.

• Asegúrese de que la tensión de la fuente de alimentación usada para el producto está dentro del rango establecido en el adhesivo o en el panel posterior del producto.

• Nunca conecte el producto a un atenuador o reostato.

• Sustituya el fusible del producto solo con otro fusible del mismo tipo y categoría.

• Instale el producto en una ubicación con ventilación adecuada

• Deje al menos a 20'' (50 cm) entre el producto y las superficies adyacentes.

• No bloquee las ranuras de ventilación de la carcasa del producto.

• No haga funcionar el producto a una temperatura ambiente superior a 104 °F (40 °C).

• Nunca mueva el producto agarrándolo por el cable de alimentación o por cualquier parte móvil.

• Use solamente el soporte de Montaje para mover este producto.

• En caso de un problema grave de funcionamiento, deje de usar el producto inmediatamente.

• Nunca intente abrir ni reparar el producto. Las reparaciones llevadas a cabo por personal no cualificado pueden provocar averías o funcionamiento defectuoso.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

• Cable de alimentación

• Guía de referencia rápidaES

GUÍA DE REFERENCIA RÁPIDA

Corriente alterna Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz. Alimentación en cadena Para ver el máximo número de Wash FX Hex que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto. Sustitución del fusible

1. Desconecte el producto de la alimentación.

2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.

3. Saque la tapa de seguridad de la carcasa.

4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro

del mismo tipo y categoría.

5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje Antes de montar este producto, lea las Notas de seguridad. Diagrama de montaje Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use. Soporte de montaje Abrazadera de montaje (como el CLP-15 de Chauvet) Cable de seguridad (como el CH-05 de Chauvet)9

GUÍA DE REFERENCIA RÁPIDA

Wash FX Hex GRR Rev. 2 Descripción del panel de control Mapa de menú Consulte la página del producto Wash FX Hex en www.chauvetdj.com para ver el último mapa de menu. Enlace DMX El Wash FX Hex puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com

Dirección de inicio Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 473. Conexión Maestro/Esclavo El Wash FX Hex usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario. IRC-6 (control remoto por infrarrojos) El Wash FX Hex es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para información adicional sobre el IRC-6 o para descargar las instrucciones, consulte www.chauvetdj.com

<MENU> Sale del menú o función actual <UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función <ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada Modo Niveles de programación Descripción Modo DMX 3CH d001–512 Configura la dirección inicial DMX 6CH 11CH 40CH Colores estáticos C-- C001–063 Colores estáticos Programas automáticos P-- P 1–25 Programas automáticos Velocidad S-- S001–100 Velocidad de programa para P 1–25 Atenuador de programa dIM L001–255 Ajusta el atenuador en programas automáticos y de sonido Activo por sonido SND 1–9 Programas activado por sonido Sensibilidad al sonido SenS u001-100 Sensibilidad al sonido Maestro/ esclavo SLV SLV1 Copia la unidad maestra SLV2 Refleja la unidad maestra Mezcla de colores personalizados u-- r000–255 Colores estáticos personalizados Combina rojo, verde, azul, ámbar, blanco y UV g000–255 b000–255 a000–255 w000–255 u000–255 Modo Infrarrojos SET

Activa o desactiva los infrarrojos offES

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

Macro de zona (Use los canales 1–6 para seleccionar colores para macros) 000 005 Sin función 006 255 Macro de zona 10 Velocidad del programa 000 250 Velocidad, lenta a rápida 251 255 Modo activo por sonido 11 Atenuador 000 255 Atenuador maestro Canal Función Valor Porcentaje/ConfiguraciónES

GUÍA DE REFERENCIA RÁPIDA

6Ch 3Ch Canal Función Valor Porcentaje/Configuración 1Rojo 000 255 0–100% 2 Verde 000 255 0–100% 3 Azul 000 255 0–100% 4 Ambra 000 255 0–100% 5Blanco 000 255 0–100% 6 UV 000 255 0–100% Canal Función Valor Porcentaje/Configuración 1 Programas automáticos 000 005 Sin función 006 020 Sin función 021 035 Programa 1 036 050 Programa 2 051 065 Programa 3 066 080 Programa 4 081 095 Programa 5 096 110 Programa 6 111 125 Programa 7 126 140 Programa 8 141 155 Programa 9 156 170 Programa 10 171 185 Programa 11 186 200 Programa 12 201 215 Programa 13 216 230 Programa 14 231 255 Programa 15 2 Velocidad del programa 000 250 Velocidad, lenta a rápida 251 255 Modo activo por sonido 3 Atenuador 000 255 Atenuador maestro13
