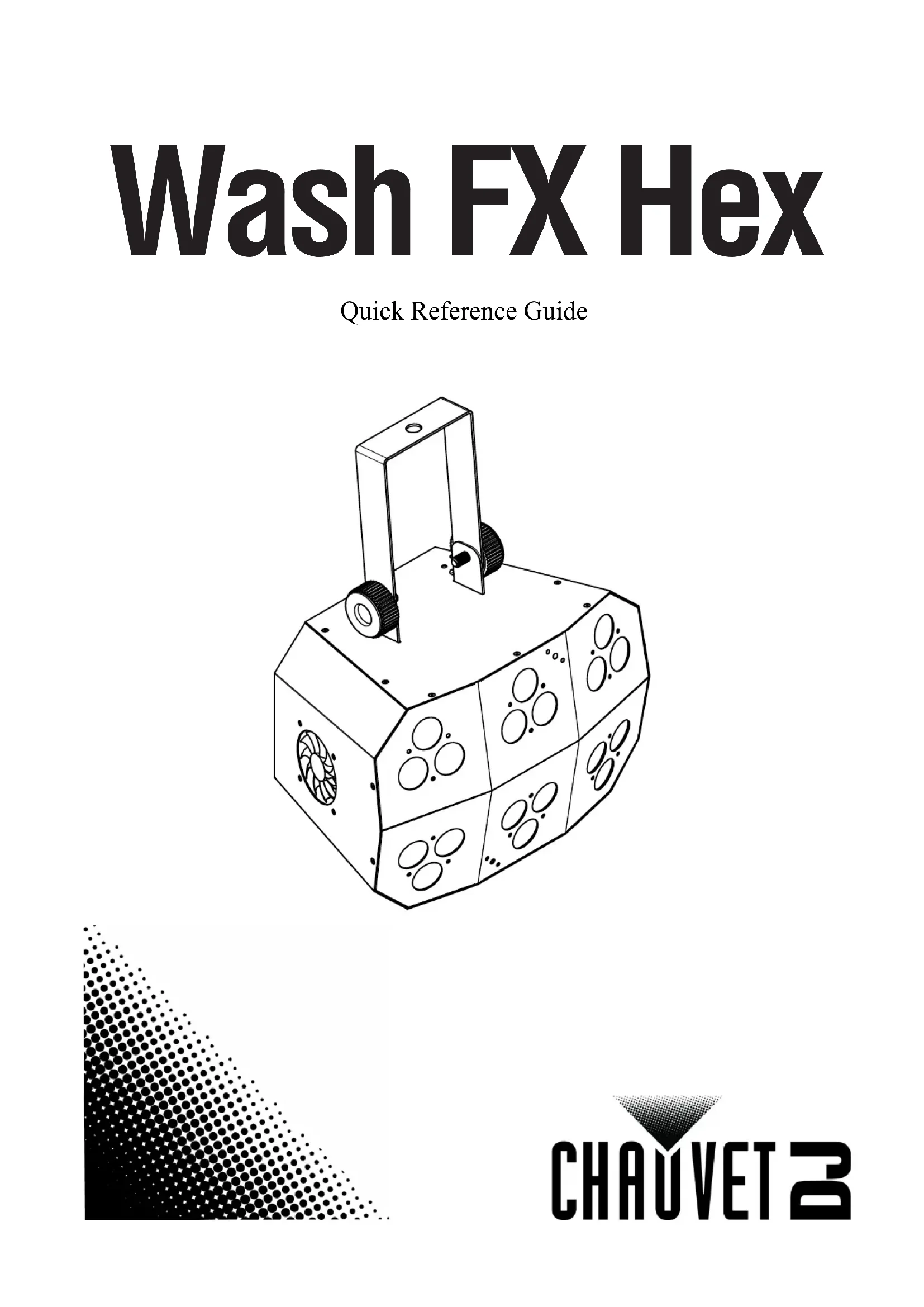

MODE D'EMPLOI Wash FX HEX Chauvet

Wash FX Hex MR Rév. 2 A propos de ce manuel Le Manuel de Référence (MR) du Wash FX Hex reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails. Clause de non Responsabilité Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États- Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien. Nous contacter En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us

la fin de ce MR pour obtenir des informations pour nous contacter. Contenu Préalable Déballez votre Wash FX Hex et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

• Connectez toujours l'appareil à un circuit relié à la terre afin d'éviter tout risque d'électrocution.

• Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.

• Déconnectez toujours de l'alimentation principale avant de procéder à tout entretien ou remplacement du fusible.

• Ne débranchez jamais cet appareil en tirant sur le cordon.

• Si l'appareil est destiné à être monté en hauteur, veillez à utiliser un support approprié capable de prendre en charge le poids de l'unité. Veillez également à utiliser des élingues de sécurité.

• Utilisez toujours les fixations de montage ou de suspension pour soulever ce produit.

• Ne laissez aucun matériau inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• Évitez tout contact visuel direct avec la source lumineuse quand cet appareil est en marche.

• Ne touchez jamais le boîtier de l'appareil lorsque celui-ci est en fonctionnement car il pourrait s'avérer très chaud.

• Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.

• Cet appareil doit être utilisé en intérieur uniquement! Il répond à la norme IP20. Évitez que l'appareil ne soit exposé à la pluie ou à l'humidité.

• Lorsque vous utilisez l'appareil, veillez à ce que la tension de la source d'alimentation soit comprise dans la plage indiquée sur l'étiquette de consigne ou à l'arrière de l'appareil.

• Ne connectez jamais cet appareil à un gradateur ni à un rhéostat.

• Remplacez son fusible uniquement par un de même type et de même ampérage.

• Installez toujours cet appareil dans en endroit bien ventilé.

• Installez à au moins 50 cm (20 pouces) des surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation sur le boîtier de l'appareil ne soit obstruée.

• Ne faites jamais fonctionner l'appareil si la température ambiante dépasse les 40 °C (104 °F).

• Ne transportez jamais l'appareil par son cordon d'alimentation ou toute pièce mobile.

• N'utilisez que le support de fixation pour transporter cet appareil.

• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

• N'essayez jamais d'ouvrir ou de réparer cet appareil. Toute réparation effectuée par une personne non qualifiée peut entraîner des dommages ou un fonctionnement erratique de l'appareil.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

• Wash FX Hex • Cordon d'alimentation • Manuel de référenceFR

Alimentation CA Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Chaînage électrique Pour savoir combien de projecteurs Wash FX Hex peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil. Remplacement des fusibles

1. Débranchez l'appareil.

2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.

3. Soulevez le capuchon de sécurité hors du boîtier.

4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de

même type et de même ampérage.

5. Remettez le porte-fusible en place puis rebranchez.

Montage Avant de monter cet appareil, veuillez lire les Consignes de Sécurité. Schéma de montage Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur. Support de fixation Pince de fixation (par exemple modèle CLP-15 de Chauvet) Câble de sécurité (par exemple modèle CH-05 de Chauvet)15

Wash FX Hex MR Rév. 2 Description du panneau de commande Menu carte Reportez-vous à la page du produit Wash FX Hex sur www.chauvetdj.com pour la demière carte des menu. Chaînage DMX Le Wash FX Hex peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com

Adresse de départ Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est

Connexion maître/esclave Le Wash FX Hex utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation. IRC-6 (Télécommande par infrarouge) Le Wash FX Hex est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com. BOUTON FONCTION <MENU> Permet de sortir du menu ou de la fonction en cours <UP> Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction <DOWN> Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction <ENTER> Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection Mode Niveaux de programmation Description Mode DMX 3CH d001–512 Sélectionne l’adresse DMX de départ 6CH 11CH 40CH Couleurs statiques C-- C001–063 Couleurs statiques Programmes automatiques P-- P 1–25 Programmes automatiques Vitesse S-- S001–100 Vitesse de programme pour P 1–25 Gradateur de programme dIM L001–255 Réglage du gradateur avec les programmes automatiques et activés par le son Activation par le son SND 1–9 Programmes sons-activés Sensibilité au son SenS u001-100 Sensibilité au son Maître d'esclave SLV SLV1 Copie l'unité maître SLV2 Reflète l'unité maître Mélange de couleur personnalisée u-- r000–255 Couleurs statiques personnalisées Combinaison de rouge, vert, bleu, ambre, blanc et ultraviolet g000–255 b000–255 a000–255 w000–255 u000–255 Mode infrarouge SET

Permet d'activer ou désactiver l'infrarouge offFR

Programmes automatiques (Mode macro lorsque CH9 est entre les valeurs 006–255) 000 005 Pas de fonction 006 020 Programme 1 021 035 Programme 2 036 050 Programme 3 051 065 Programme 4 066 080 Programme 5 081 095 Programme 6 096 110 Programme 7 111 125 Programme 8 126 140 Programme 9 141 155 Programme 10 156 170 Programme 11

Macro de zone (Utilisez les canaux 1 à 6 pour sélectionner couleurs pour les macros) 000 005 Pas de fonction 006 255 Macro de zone 10 Vitesse de programme 000 250 Vitesse, lent à rapide 251 255 Mode d'activation par le son 11 Gradateur 000 255 Gradateur maître Canal Fonction Valeur Pourcentage/ParamétrageFR

6Ch 3Ch CANAL FONCTION ValEUR Pourcentage/Paramétrage 1 Rouge 000 255 0–100% 2Vert 000 255 0–100% 3Bleu 000 255 0–100% 4 Ambre 000 255 0–100% 5 Blanc 000 255 0–100% 6UV 000 255 0–100% Canal Fonction Valeur Pourcentage/Paramétrage 1 Programmes automatiques 000 005 Pas de fonction 006 020 Programme 1 021 035 Programme 2 036 050 Programme 3 051 065 Programme 4 066 080 Programme 5 081 095 Programme 6 096 110 Programme 7 111 125 Programme 8 126 140 Programme 9 141 155 Programme 10 156 170 Programme 11 171 185 Programme 12 186 200 Programme 13 201 215 Programme 14 216 230 Programme 15 231 255 Programme 16 2 Vitesse de programme 000 250 Vitesse, lent à rapide 251 255 Mode d'activation par le son 3 Gradateur 000 255 Gradateur maître19
