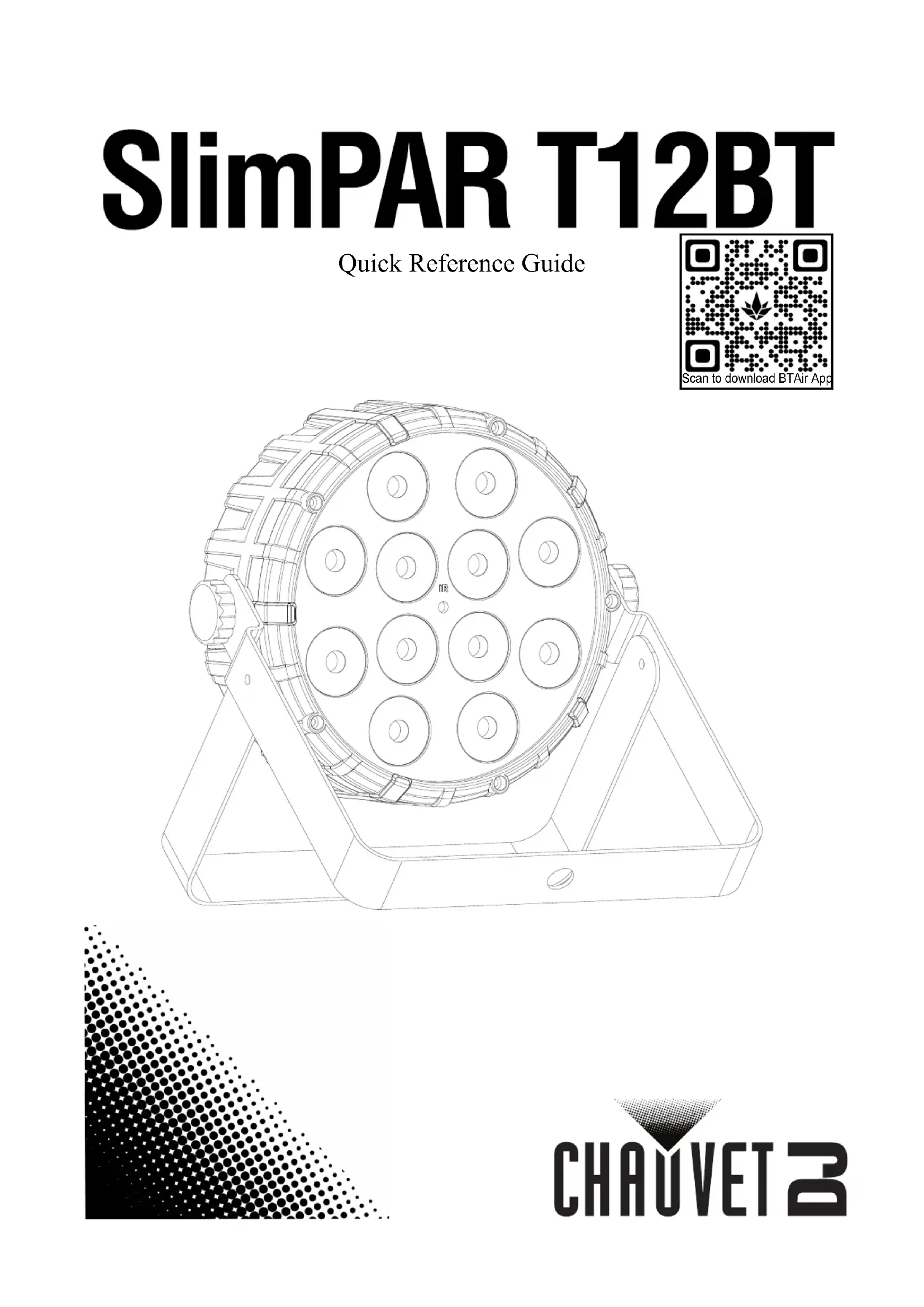

MODE D'EMPLOI SlimPAR T12 BT Chauvet

A propos de ce manuel Le Manuel de Référence (MR) du SlimPAR T12BT reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails. Brevet en instance. Clause de non Responsabilité Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne::www.chauvetlighting.eu/warranty-registration/ Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Connectez toujours l'appareil à un circuit relié à la terre afin d'éviter tout risque d'électrocution.

• Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.

• Déconnectez toujours de l'alimentation principale avant de procéder à tout entretien ou remplacement du fusible.

• Ne débranchez jamais cet appareil en tirant sur le cordon.

• Si l'appareil est destiné à être monté en hauteur, veillez à utiliser un support approprié capable de prendre en charge le poids de l'unité. Veillez également à utiliser des élingues de sécurité.

• Ne laissez aucun matériau inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• Évitez tout contact visuel direct avec la source lumineuse quand cet appareil est en marche

• Ne touchez jamais le boîtier de l'appareil lorsque celui-ci est en fonctionnement car il pourrait s'avérer très chaud.

• Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.

• Cet appareil doit être utilisé en intérieur uniquement ! Il répond à la norme IP20.

• Évitez que l'appareil ne soit exposé à la pluie ou à l'humidité.

• Lorsque vous utilisez l'appareil, veillez à ce que la tension de la source d'alimentation soit comprise dans la plage indiquée sur l'étiquette de consigne ou à l'arrière de l'appareil.

• Ne connectez jamais cet appareil à un gradateur ni à un rhéostat.

• Remplacez son fusible uniquement par un de même type et de même ampérage.

• Installez toujours cet appareil dans en endroit bien ventilé.

• Installez à au moins 50 cm (20 pouces) des surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation sur le boîtier de l'appareil ne soit obstruée.

• Ne faites jamais fonctionner l'appareil si la température ambiante dépasse les 40 °C (104 °F).

• Ne transportez jamais l'appareil par son cordon d'alimentation ou toute pièce mobile.

• N'utilisez que le support de fixation pour transporter cet appareil.

• Utilisez toujours les fixations de montage ou de suspension pour soulever ce produit.

• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

• N'essayez jamais d'ouvrir ou de réparer cet appareil. Toute réparation effectuée par une personne non qualifiée peut entraîner des dommages ou un fonctionnement erratique de l'appareil.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur. !10

SlimPAR T12BT MR Rév. 8 Nous contacter En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Consultez le site Contact Us pour obtenir des informations pour nous contacter. Contenu

• Cordon d'alimentation

• Manuel de référence Préalable Déballez votre SlimPAR T12BT et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet. Alimentation CA Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Chaînage électrique Pour savoir combien de projecteurs SlimPAR T12BT peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil. Remplacement des fusibles

1. Débranchez l'appareil.

2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.

3. Soulevez le capuchon de sécurité hors du boîtier.

4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de

même type et de même ampérage.

5. Remettez le porte-fusible en place puis rebranchez.

Montage Avant de monter cet appareil, veuillez lire les Consignes de Sécurité. Schéma de montage Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Câble de sécurité (par exemple modèle CH-05 de Chauvet) Pince de fixation (par exemple modèle CLP-15 de Chauvet) Support de fixationFR

Description du panneau de commande Menu carte *La marque et les logos Bluetooth

sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Chauvet & Sons, LLC est sous licence. Les autres marques déposées et noms commerciaux sont la propriété de leurs détenteurs respectifs. BOUTON FONCTION <MENU> Permet de sortir du menu ou de la fonction en cours <UP> Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction <DOWN> Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction <ENTER> Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

MODE NIVEAUX DE PROGRAMMATION DESCRIPTION

Mode DMX 3Ch d001-510 Sélectionne l’adresse DMX de départ 7Ch d001-506 Couleurs statiques C-- C001–019 Couleurs statiques Programmes automatiques P-- P001–5 Programmes automatiques Vitesse S-- S 1–100 Vitesse de programme pour P1~P5 Gradateur de programme dIM L 1–255 Réglage du gradateur avec les programmes automatiques et activés par le son Activation par le son Snd Snd1–5 Programmes sons-activés Mélange de couleur personnalisée u-- r000–255 Couleurs statiques personnalisées Combinaison de rouge, vert, et bleu g000–255 b000–255 s000–100 Stroboscope, lent à rapide Mode Bluetooth bLE ------ Mode de contrôle Bluetooth, affiche de l'ID Bluetooth Mode de contrôle SEt

Permet d'activer ou désactiver l'infrarouge oFF OUT DMX Activer maître/esclave avec les appareils non compatibles Bluetooth SLAV Activer maître/esclave avec d'autres appareils compatibles Bluetooth12

SlimPAR T12BT MR Rév. 8 Chaînage DMX Le SlimPAR T12BT peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com

Adresse de départ Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est

Connexion maître/esclave Le SlimPAR T12BT utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation. IRC-6 (Télécommande par infrarouge) Le SlimPAR T12BT est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com

Contrôle Bluetooth Le SlimPAR T12BT peut être contrôlé avec l'application BTAir par connexion Bluetooth. Pour plus d'informations sur l'utilisation de l'application BTAir, veuillez télécharger le Manuel d'utilisation BTAir sur www.chauvetdj.com

250 Vitesse, lent à rapide

255 Mode d'activation par le son 7 Gradateur 000 255 0–100% CANAL FONCTION VALEUR POURCENTAGE/PARAMÉTRAGE. 1 Rouge 000 255 0–100% 2 Verte 000 255 Stroboscope, lent à rapide 3 Bleue 000 255 0–100%DE
