EZ Pin Zoom Pack - Machine à effet Chauvet - Notice d'utilisation et mode d'emploi gratuit

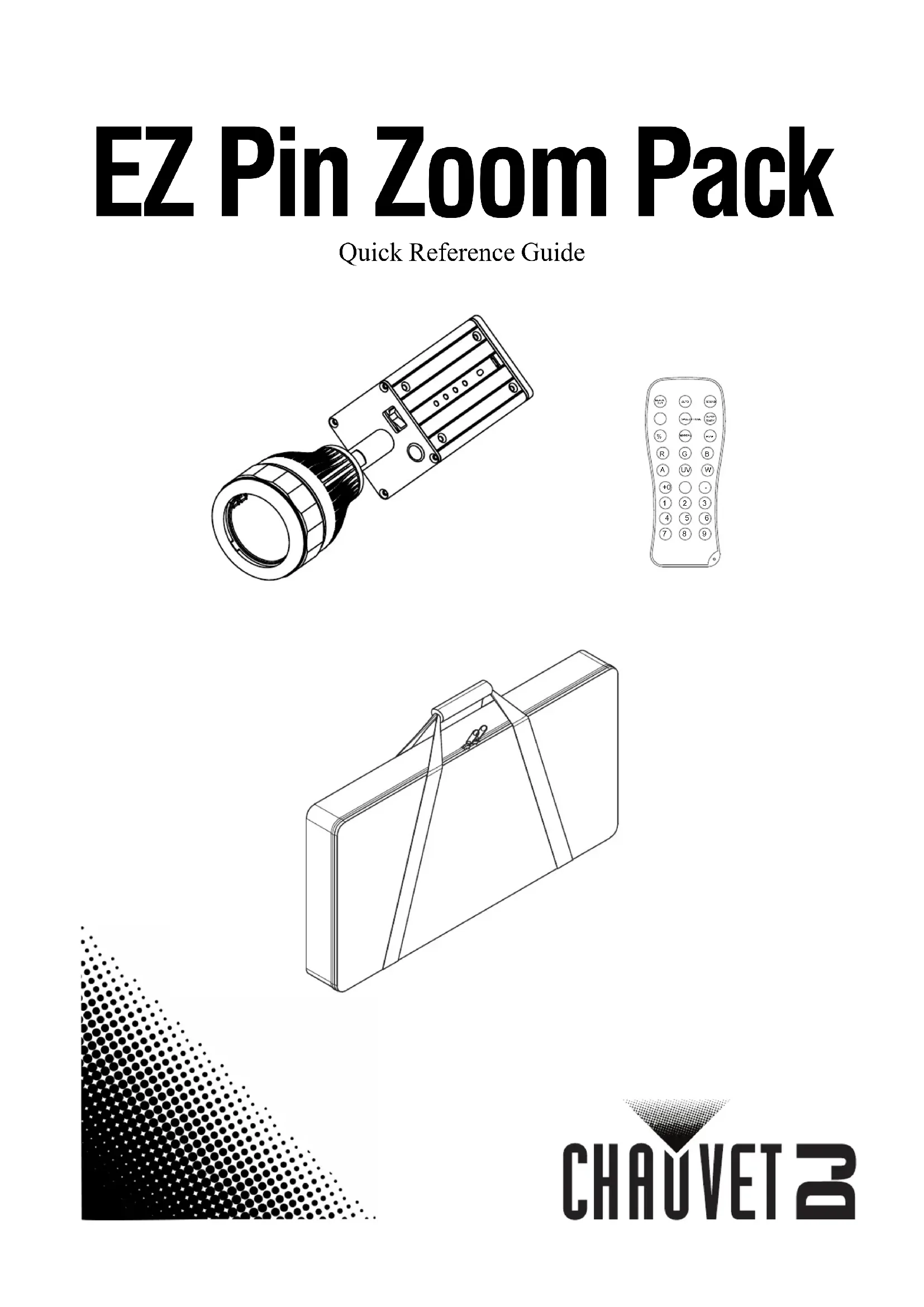

MODE D'EMPLOI EZ Pin Zoom Pack Chauvet

EZpin Zoom Pack MdR Rév. 1 A propos de ce manuel Le manuel de référence (MdR) du EZpin Zoom Pack renferme des informations produit de base telles que l'installation et les spécifications techniques. Clause de non Responsabilité Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États- Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne

au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien. Contact En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us

la fin de ce MdR pour obtenir des informations pour nous contacter. Contenu

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.

• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer.

• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.

• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.

• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

• Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

• 4 EZpin Zoom produits

• Manuel de RéférenceFR

Préalable Déballez votre EZpin Zoom Pack et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet. Vue d'ensemble du produit Alimentation CA Ce produit est dotée d'une alimentation externe universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. La tension de sortie es de 5 VCC, 8 A. Vue d'ensemble du Chargeur Multiple Alimentation par batterie Chaque EZpin Zoom produit est livré avec une batterie au lithium-ion rechargeable permettant un fonctionnement sans câble. Remarques sur le chargement de la batterie

• Évitez de décharger la batterie en dessous de 10%.

• Pour des résultats optimaux, chargez la batterie à une température comprise entre 0 °C (32 °F) et 35 °C (95 °F).

• Lorsque vous chargez la batterie, gardez l'appareil à au moins 1 m de toute flamme nue ou plaque chaude.

• Si la batterie est complètement déchargée, l'appareil ne peut pas être mis en marche immédiatement lorsque le chargeur est connecté. Laissez une batterie déchargée se charger pendant quelques minutes avant d'allumer l'appareil.

• L'appareil peut chauffer pendant la charge. Ceci est normal et ne devrait pas affecter la durée de vie ou les performances de l'appareil. Le chargeur peut s'arrêter de charger si la batterie devient plus chaude que d'habitude.

• Ne chargez pas les batteries dans un récipient fermé.

• Ne rechargez pas la batterie pendant plus de 24 heures. Durée de la batterie Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

• Le indicateur du EZpin sont allumés en rouge lorsque la batterie est en charge et en vert lorsqu'elle est entièrement chargée.

• Ne chargez pas les batteries dans un récipient fermé. Autonomie maximale Temps de recharge Jusqu'à 11 heures 6 heures Capteur infrarouge Interrupteur d'alimentation Indicateur de batterie Base aimantée Entrée CC de USB type C Réglage du zoom*

• Tournez manuellement la tête pour obtenir l'angle de zoom souhaité (5°–25°) Port d'alimentation USB A (x4) (5 VCC, 8 A) Fiche d'alimentation11

EZpin Zoom Pack MdR Rév. 1 Montage Avant de monter cet appareil, veuillez lire les Consignes de Sécurité. Schéma de montage Télécommande IRC-6 (Télécommande par infrarouge) Le EZpin Zoom Pack est compatible avec la télécommande IRC-6 de Chauvet. Les boutons suivants de l'IRC 6 sont utilisés avec le EZpin Zoom Pack: Bouton Description BLACK OUT Activer ou désactiver les LED

Contrôle du gradateur (appuyez sur <+/-> pour augmenter / diminuer la luminosité)

Activer / désactiver l'indicateur d'autonomie de la batterie Crochet Montage en Hauteur BLACK OUT AUTO SOUNDSENSI-TIVITYSPEEDSTROBE MANUAL FADE RGB WUVA + 0

Spécifications techniques Dimensions et poids Remarque: Les dimensions en pouce sont arrondies. Alimentation Source lumineuse Photométrie Thermique Commande Longueur Largeur Hauteur Poids 60 mm (2,4 po) 66,5 mm (2,6 po) 234 mm (9,2 po) 0,7 kg (1,6 lb) Paramètre EZpin Chargeur multiple Type d'alimentation Fixe Commutation (interne) Plage 5 VCC, 8 A 100–240 VCA, 50/60 Hz Sélection de tension Fixe Universelle Paramètre 120 V, 60 Hz 230 V, 50 Hz Consommation 41 W 40 W Courant de fonctionnement 0,6 A 0,3 A Type Couleur Quantité Alimentation Courant Durée de vie LED Blanc froid 1 5 W 1535 mA 50 000 heures Angle de zoom Éclairement @ 2 m (étroit) Éclairement @ 2 m (large) Température de couleur 5°–25° 3 149 lux 247 lux 4000K Température externe maximum Système de refroidissement 40 °C (104 °F) Convection Nom du produit Code de l'article Code UPC EZpin Zoom Pack 10121783 78146222131713
