MANUAL DE USUARIO Gobo Zoom 2 Chauvet

GUÍA DE REFERENCIA RÁPIDA

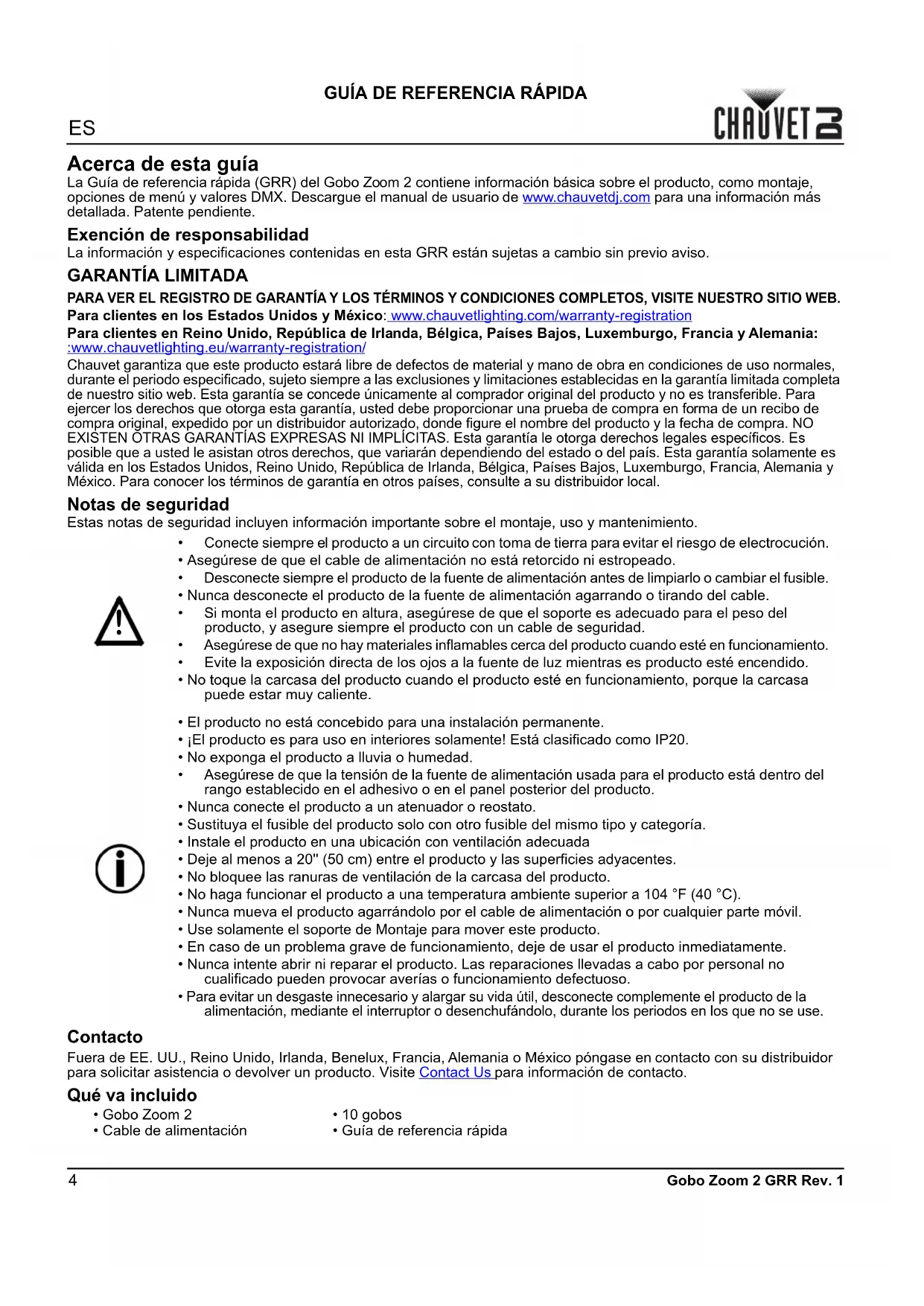

Gobo Zoom 2 GRR Rev. 1 Acerca de esta guía La Guía de referencia rápida (GRR) del Gobo Zoom 2 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada. Patente pendiente. Exención de responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: :www.chauvetlighting.eu/warranty-registration/ Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de seguridad Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento. Contacto Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Visite Contact Us para información de contacto. Qué va incluido

• Conecte siempre el producto a un circuito con toma de tierra para evitar el riesgo de electrocución.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Desconecte siempre el producto de la fuente de alimentación antes de limpiarlo o cambiar el fusible.

• Nunca desconecte el producto de la fuente de alimentación agarrando o tirando del cable.

• Si monta el producto en altura, asegúrese de que el soporte es adecuado para el peso del producto, y asegure siempre el producto con un cable de seguridad.

• Asegúrese de que no hay materiales inflamables cerca del producto cuando esté en funcionamiento.

• Evite la exposición directa de los ojos a la fuente de luz mientras es producto esté encendido.

• No toque la carcasa del producto cuando el producto esté en funcionamiento, porque la carcasa puede estar muy caliente.

• El producto no está concebido para una instalación permanente.

• ¡El producto es para uso en interiores solamente! Está clasificado como IP20.

• No exponga el producto a lluvia o humedad.

• Asegúrese de que la tensión de la fuente de alimentación usada para el producto está dentro del rango establecido en el adhesivo o en el panel posterior del producto.

• Nunca conecte el producto a un atenuador o reostato.

• Sustituya el fusible del producto solo con otro fusible del mismo tipo y categoría.

• Instale el producto en una ubicación con ventilación adecuada

• Deje al menos a 20'' (50 cm) entre el producto y las superficies adyacentes.

• No bloquee las ranuras de ventilación de la carcasa del producto.

• No haga funcionar el producto a una temperatura ambiente superior a 104 °F (40 °C).

• Nunca mueva el producto agarrándolo por el cable de alimentación o por cualquier parte móvil.

• Use solamente el soporte de Montaje para mover este producto.

• En caso de un problema grave de funcionamiento, deje de usar el producto inmediatamente.

• Nunca intente abrir ni reparar el producto. Las reparaciones llevadas a cabo por personal no cualificado pueden provocar averías o funcionamiento defectuoso.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

• Cable de alimentación

• Guía de referencia rápida !ES

GUÍA DE REFERENCIA RÁPIDA

Para empezar Desembale su Gobo Zoom 2 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet. Corriente alterna Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz. Alimentación en cadena Puede enlazar hasta 7 productos Gobo Zoom 2 a 120 V o 14 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado. Sustitución del fusible

1. Desconecte el producto de la alimentación.

2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.

3. Saque la tapa de seguridad de la carcasa.

4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro

del mismo tipo y categoría.

5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las abrazadas de montaje son capaces de soportar el peso del producto. Diagrama de montaje Enlace DMX El Gobo Zoom 2 puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de https://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf

Dirección de inicio Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 512. Conexión Maestro/Esclavo El Gobo Zoom 2 usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario. Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Cable de seguridad (como el CH-05 de Chauvet) Soporte de montaje Abrazadera de montaje (como el CLP-15 from Chauvet) Montaje en altura Montaje en el suelo6

GUÍA DE REFERENCIA RÁPIDA

Gobo Zoom 2 GRR Rev. 1 IRC-6 (control remoto por infrarrojos) El Gobo Zoom 2 es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Descripción del panel de control Mapa de menú Valores DMX 1Ch Gobos Botón Descripción <BLACK OUT> Apagón <AUTO> Modo automático (pulse el botón + / - para seleccionar el programa) Botón Función <MENU> Sale del menú o función actual <UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función <ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada Modo Niveles de Programación Descripción Address 1Ch d001–512 Configura la dirección inicial DMX Static color U-- 001–255 Ajusta la intensidad del color estático (blanco) Infrared mode SEt

Corazones Estrellas Murciélagos Fantasma Copo de nieve Árbol de Navidad Fuegos artificiales Globos Estrella TiaraFR
