MANUALE UTENTE Gobo Zoom 2 Chauvet

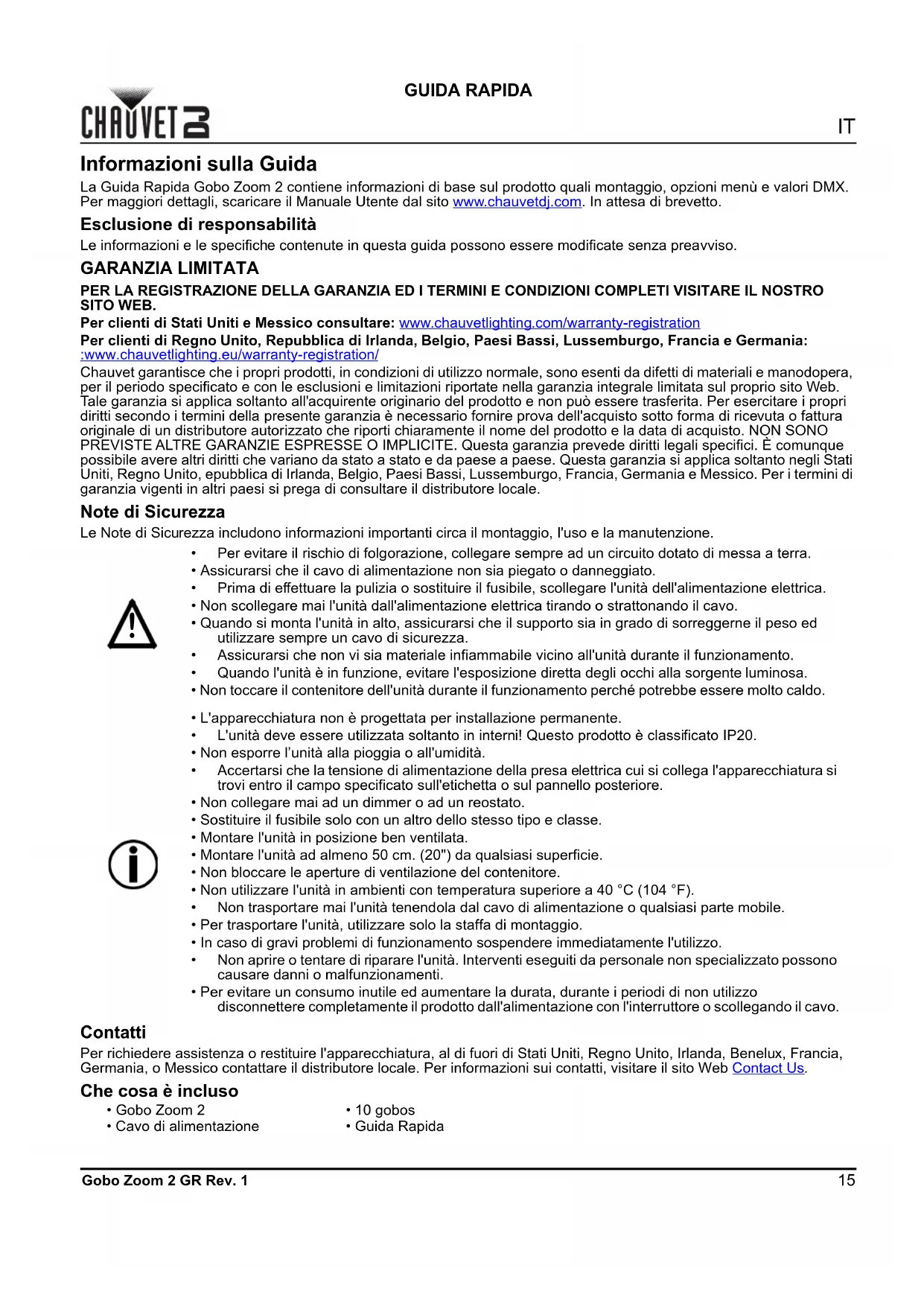

Gobo Zoom 2 GR Rev. 1 GUIDA RAPIDA Informazioni sulla Guida La Guida Rapida Gobo Zoom 2 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com. In attesa di brevetto. Esclusione di responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. GARANZIA LIMITATA PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB. Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: :www.chauvetlighting.eu/warranty-registration/ Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale. Note di Sicurezza Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione. Contatti Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web Contact Us

• Per evitare il rischio di folgorazione, collegare sempre ad un circuito dotato di messa a terra.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Prima di effettuare la pulizia o sostituire il fusibile, scollegare l'unità dell'alimentazione elettrica.

• Non scollegare mai l'unità dall'alimentazione elettrica tirando o strattonando il cavo.

• Quando si monta l'unità in alto, assicurarsi che il supporto sia in grado di sorreggerne il peso ed utilizzare sempre un cavo di sicurezza.

• Assicurarsi che non vi sia materiale infiammabile vicino all'unità durante il funzionamento.

• Quando l'unità è in funzione, evitare l'esposizione diretta degli occhi alla sorgente luminosa.

• Non toccare il contenitore dell'unità durante il funzionamento perché potrebbe essere molto caldo.

• L'apparecchiatura non è progettata per installazione permanente.

• L'unità deve essere utilizzata soltanto in interni! Questo prodotto è classificato IP20.

• Non esporre l’unità alla pioggia o all'umidità.

• Accertarsi che la tensione di alimentazione della presa elettrica cui si collega l'apparecchiatura si trovi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Non collegare mai ad un dimmer o ad un reostato.

• Sostituire il fusibile solo con un altro dello stesso tipo e classe.

• Montare l'unità in posizione ben ventilata.

• Montare l'unità ad almeno 50 cm. (20") da qualsiasi superficie.

• Non bloccare le aperture di ventilazione del contenitore.

• Non utilizzare l'unità in ambienti con temperatura superiore a 40 °C (104 °F).

• Non trasportare mai l'unità tenendola dal cavo di alimentazione o qualsiasi parte mobile.

• Per trasportare l'unità, utilizzare solo la staffa di montaggio.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• Non aprire o tentare di riparare l'unità. Interventi eseguiti da personale non specializzato possono causare danni o malfunzionamenti.

• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

• Cavo di alimentazione

GUIDA RAPIDA Gobo Zoom 2 GR Rev. 1 Per iniziare Disimballare Gobo Zoom 2 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet. Alimentazione CA Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz. Collegamento È possibile collegare fino a 7 prodotti Obsession a 120 V o 14 prodotti a 230 V. Non superare mai questo numero. I cavi di alimentazione possono essere acquistati separatamente. Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.

2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.

3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.

4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno

5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. Schema di montaggio Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Morsetto di montaggio (come il CLP-15 di Chauvet) Cavo di sicurezza (como CH-05 di Chauvet) Staffa di montaggio Montagio sopraelevato Montaggio superficialeIT

Gobo Zoom 2 GR Rev. 1 GUIDA RAPIDA Collegamento DMX Gobo Zoom 2 può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo https://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf

Indirizzo iniziale Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è

Collegamento Master/Slave In modalità Master/Slave, Gobo Zoom 2 utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente. IRC-6 (Telecomando a infrarossi) Gobo Zoom 2 è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Pulsante Funzione <BLACK OUT> Oscuramente <1–9> Intensità del LED

GUIDA RAPIDA Gobo Zoom 2 GR Rev. 1 Descrizione del pannello di controllo Mappa menu Valori DMX 1Ch Gobos Pulsante Funzione <MENU> Consente di uscire dal menù o dalla funzione corrente <UP> Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione <DOWN> Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione <ENTER> Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata Modalità Livelli di programmazione Descrizione Indirizzo 1Ch d001–512 Imposta la personalità DMX Colore statico U-- 001–255 Regola l'intensità del colore statico (bianco) Modalità a infrarossi SEt

Attivazione/disattivazione infrarossi off Canale Funzione Valore Percentuale/Impostazione 1 Oscuratore 000 255 0–100% Cuori Stelle Pipistrelli Fantasma Fiocco di neve Albero di Natale Fuochi d'artificio Palloncini Stella TiaraNL
