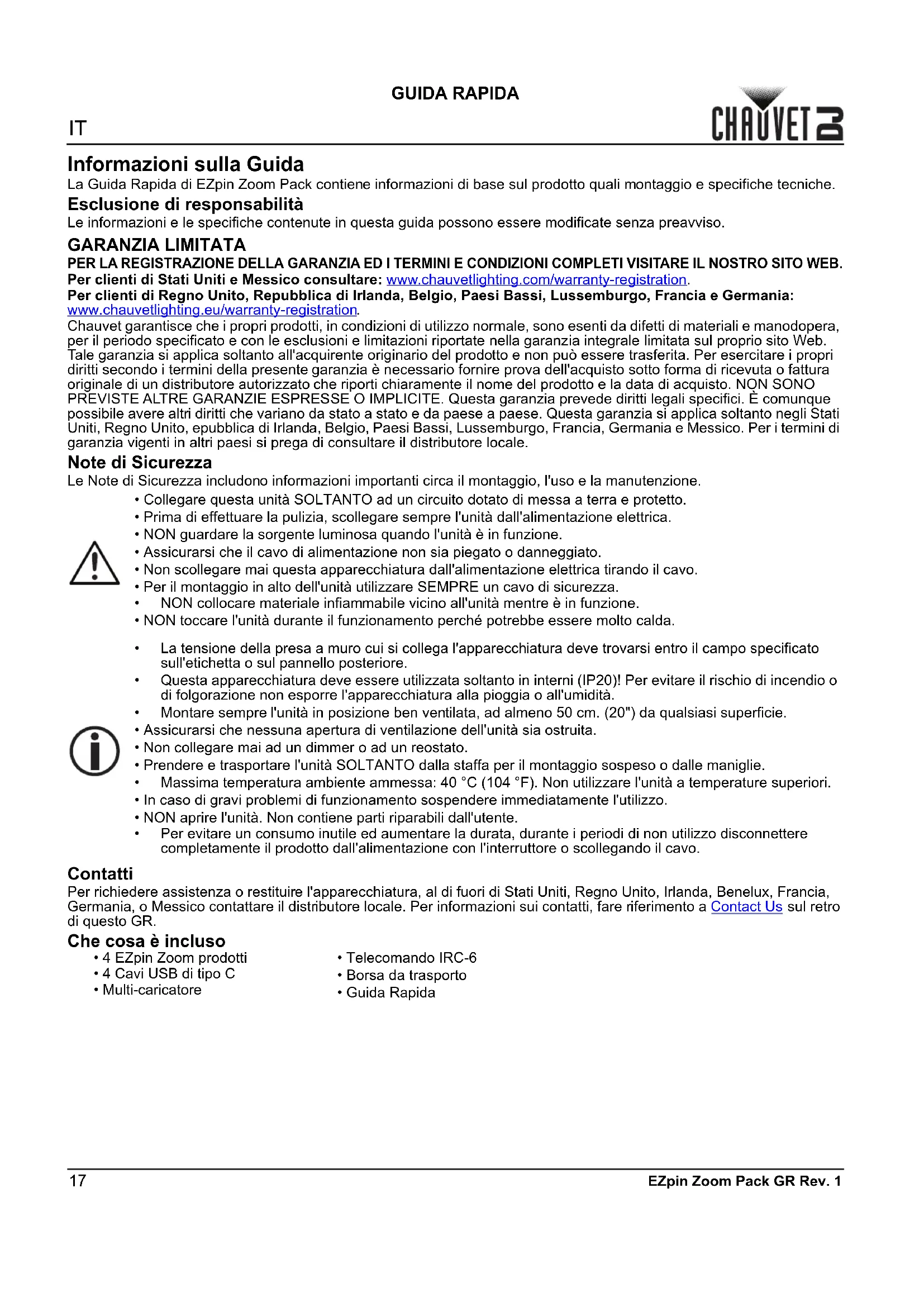

GUIDA RAPIDA EZpin Zoom Pack GR Rev. 1 Informazioni sulla Guida La Guida Rapida di EZpin Zoom Pack contiene informazioni di base sul prodotto quali montaggio e specifiche tecniche. Esclusione di responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. GARANZIA LIMITATA PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB. Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration. Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale. Note di Sicurezza Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione. Contatti Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR. Che cosa è incluso

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.

• Prima di effettuare la pulizia, scollegare sempre l'unità dall'alimentazione elettrica.

• NON guardare la sorgente luminosa quando l'unità è in funzione.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

• Non collegare mai ad un dimmer o ad un reostato.

• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

• 4 EZpin Zoom prodotti

• 4 Cavi USB di tipo C

EZpin Zoom Pack GR Rev. 1 GUIDA RAPIDA Per iniziare Disimballare EZpin Zoom Pack ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet. Informazioni generali del prodotto Alimentazione CA L'apparecchiatura è dotata di alimentatore esterno a commutazione automatica con tensione in ingresso di 100~240 V CA - 50/60 Hz. La tensione di uscita è di 5 V CC, 8 A. Informazioni generali del multi-caricatore Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi. Interruttore alimentazione Sensore IR Indicatore della batteria Base magnetica Ingresso alimentazione CC Typ C USB Regolazione dello zoom*

• Ruotare manualmente la testa per ottenere l'angolo di zoom desiderato (5°–25°) Porta di alimentazione USB tipo A (x4) (5 VDC, 8 A) Spina di alimentazione19

GUIDA RAPIDA EZpin Zoom Pack GR Rev. 1 Alimentazione a batteria Ogni EZpin Zoom prodotto viene fornito con una batteria ricaricabile al ioni di litio per funzionamento senza cavo. Note sulla ricarica della batteria

• Evitare di scaricare la batteria fino ad un livello inferiore a 10%.

• Per risultati ottimali, ricaricare la batteria a temperature comprese tra 0 °C (32 °F) e 35 °C (95 °F).

• Durante la ricarica, tenere il prodotto ad almeno 1 metro di distanza da fiamme libere o piastre calde.

• Se la batteria è completamente scarica, non è possibile attivare immediatamente il dispositivo quando collegato al caricatore. Prima di accendere il dispositivo, lasciare ricaricare la batteria per pochi minuti.

• Durante la ricarica, il dispositivo potrebbe riscaldarsi. Ciò è normale e non compromette durata nel tempo o prestazioni. Se la batteria si riscalda più del normale, il caricatore potrebbe interromprere la ricarica.

• Non caricare le batterie in un contenitore chiuso.

• Non ricaricare la batteria per più di 24 ore. Tempo di funzionamento della batteria Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. Schema di montaggio

• Indicatore su EZpin si illuminano in Rosso quando la batteria è in carica e poi in Verde a carica completata.

• Non caricare le batterie in un contenitore chiuso. Tempo massimo di funzionamento Tempo di ricarica Fino a 11 ore 6 ore Pinza di montaggio Montaggio sopraelevatoIT

EZpin Zoom Pack GR Rev. 1 GUIDA RAPIDA Installazione gel Telecomando IRC-6 (a infrarossi) EZpin Zoom Pack è compatibile con il telecomando IRC-6 di Chauvet. Con EZpin Zoom Pack vengono utilizzati i seguenti pulsanti del telecomando: Pulsante Descrizione BLACK OUT Attiva/disattiva i LED

Controllo dimmer (premere <+/-> per aumentare / diminuisce la luminosità) B Attiva / disattiva l'indicatore della durata della batteria BLACK OUT AUTO SOUNDSENSI-TIVITYSPEEDSTROBE MANUAL FADE RGB WUVA + 0

GUIDA RAPIDA EZpin Zoom Pack GR Rev. 1 Specifiche Tecniche Dimensioni e Peso Nota: Le dimensioni in pollici sono state arrotondate. Alimentazione Sorgente Luminosa Fotometrici Termico Ordinazione Lunghezza Larghezza Altezza Peso 60 mm (2,4 in) 66,5 mm (2,6 in) 234 mm (9,2 in) 0,7 kg (1,6 lb) Parametro EZpin Multi-caricatore Tipo di alimentazione elettrica Fisso Commutazione Gamma 5 VCC, 8 A 100–240 VCA, 50/60 Hz Selezione tensione Fisso Commutazione automatica Parametro 120 V, 60 Hz 230 V, 50 Hz Consumo 41 W 40 W Corrente di funzionamento 0,6 A 0,3 A Tipo Color Quantità Alimentazione Corrente Durata Nominale LED Bianco freddo 1 5 W 1535 mA 50.000 ore Angolo di zoom Illuminamento a 2 m (stretto) Illuminamento a 2 m (ampio) Temperature di colore 5°–25° 3 149 lux 247 lux 4000K Temp. esterna massima Raffreddamento 40 °C (104 °F) Convezione Nome prodotto Codice articolo Numero UPC EZpin Zoom Pack 10121783 781462221317NL
