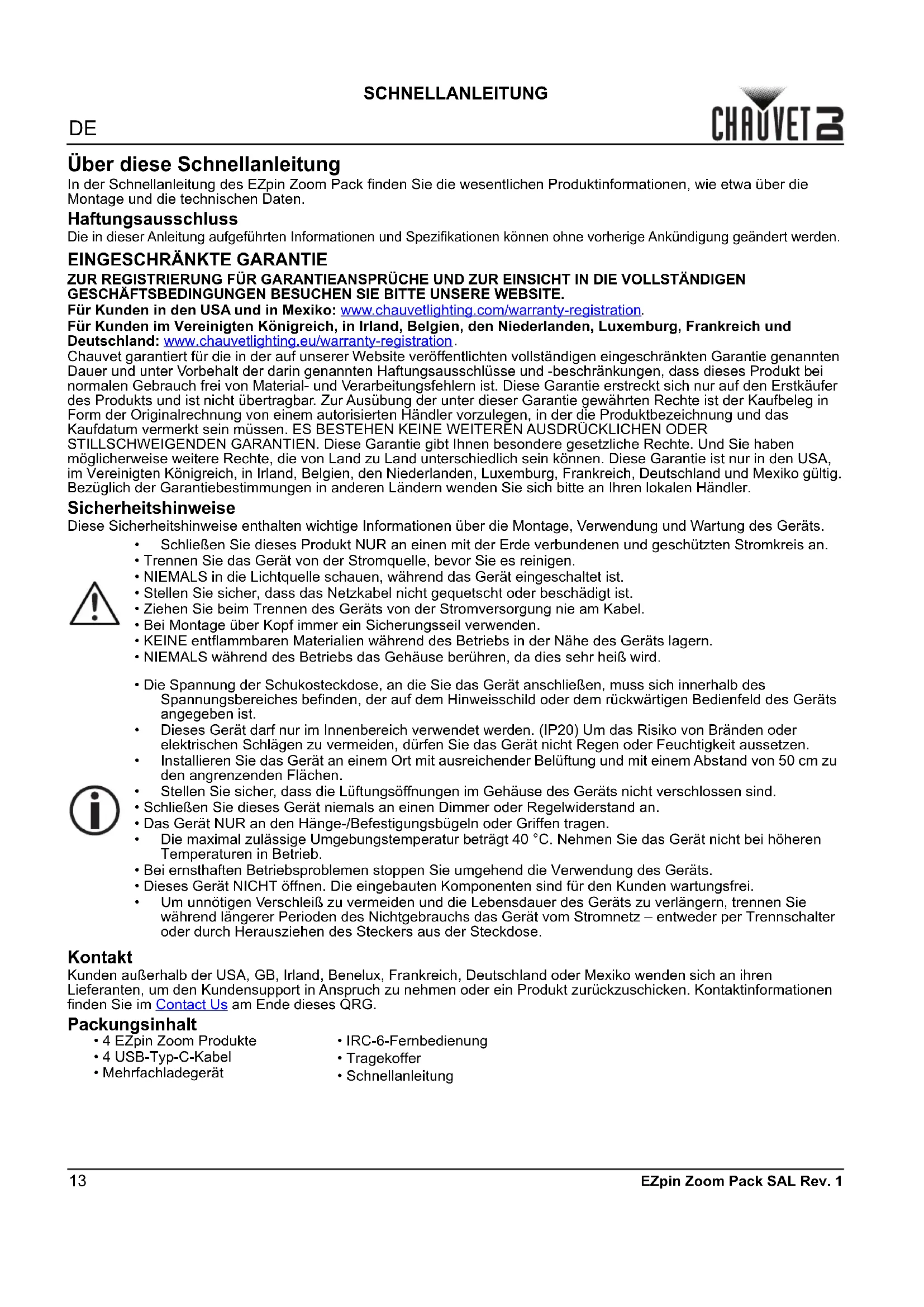

SCHNELLANLEITUNG EZpin Zoom Pack SAL Rev. 1 Über diese Schnellanleitung In der Schnellanleitung des EZpin Zoom Pack finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage und die technischen Daten. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler. Sicherheitshinweise Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts. Kontakt Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG. Packungsinhalt

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• Bei Montage über Kopf immer ein Sicherungsseil verwenden.

• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

• 4 EZpin Zoom Produkte

EZpin Zoom Pack SAL Rev. 1 SCHNELLANLEITUNG Start Packen Sie Ihren EZpin Zoom Pack aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet. Produktübersicht Wechselstrom Das Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, und es kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz. Die Ausgangsspannung ist 5 VDC, 8 A. Mehrfachladegerätübersicht Stromversorgung per Akku Jedes EZpin Zoom Produkt wird für einen kabelfreien Betrieb mit einem Lithium-Ionen-Akku geliefert. Hinweise zum Aufladen des Akkus

• Vermeiden Sie, den Akku auf unter 10% zu entladen.

• Um optimale Ergebnisse zu erreichen, laden Sie den Akku bei einer Temperatur zwischen 0 und 35 °C auf.

• Achten Sie beim Aufladen des Akkus auf einen Mindestabstand von 1 m von offenem Feuer oder heißen Gegenständen.

• Ist der Akku vollständig entladen, darf das Gerät nicht sofort eingeschaltet werden, wenn es an die Ladestation angeschlossen wird. Warten Sie einige Minuten, bis sich ein vollständig entladener Akku etwas aufgeladen hat, bevor Sie das Gerät einschalten.

• Während des Ladevorgangs kann sich das Gerät aufheizen. Das ist normal und sollte die Lebensdauer oder Leistungsfähigkeit des Geräts nicht beeinträchtigen. Wird der Akku ungewöhnlich warm, schaltet sich die Ladestation automatisch ab.

• Laden Sie die Akkus nicht in einem geschlossenen Behälter auf.

• Laden Sie den Akku nicht länger als 24 Stunden auf. Akkulaufzeit Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

• Die Anzeige am EZpin leuchten während des Ladens des Akku rot, wenn der Ladevorgang beendet ist, leuchten sie grün.

• Laden Sie die Akkus nicht in einem geschlossenen Behälter auf. Maximale Laufzeit Ladezeit Bis zu 11 Stunden 6 Stunden Stromschalter Batterieanzeige IR-Sensor Magnetfuß Type-C-USB- Gleichstromeingang Zoom einstellen*

• Drehen Sie den Kopf manuell, um den gewünschten Zoomwinkel (5°–25 °) zu erreichen. USB-Stromanschluss (x4) (5 VDC, 8 A) Netzstecker15

SCHNELLANLEITUNG EZpin Zoom Pack SAL Rev. 1 Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Montageansicht IRC-6-Fernbedienung (Infrarot-Fernbedienung) Der EZpin Zoom Pack ist kompatibel mit der Infrarot-Fernbedienung (IRC-6) von Chauvet. Die folgenden Tasten der Fernbedienung IRC-6 werden für den EZpin Zoom Pack verwendet: Tasten Beschreibung BLACK OUT Schaltet LEDs ein/aus

Dimmersteuerung (Drücken Sie <+/->, um die Helligkeit zu erhöhen / zu verringern) B Schalten Sie die Batterielebensdaueranzeige ein / aus Befestigungsschelle Montage über kopf BLACK OUT AUTO SOUNDSENSI-TIVITYSPEEDSTROBE MANUAL FADE RGB WUVA + 0

EZpin Zoom Pack SAL Rev. 1 SCHNELLANLEITUNG Technische Daten Abmessungen und Gewicht Hinweis: Abmessungen in Zoll sind gerundet. Leistungsaufnahme Leuchtquelle Lichttechnik Wärmeentwicklung Bestellung Länge Breite Höhe Gewicht 60 mm (2,4 Zoll) 66,5 mm (2,6 Zoll) 234 mm (9,2 Zoll) 0,7 kg (1,6 lb) Parameter EZpin Mehrfachladegerät Netzteiltyp Fest Schaltend Bereich 5 VDC, 8 A 100–240 V, 50/60 Hz Spannungsschalter Fest Autom. Spann.-Erkennung Parameter 120 V, 60 Hz 230 V, 50 Hz Stromverbrauch 41 W 40 W Betriebsstromstärke 0.6 A 0.3 A Typ Farbe Menge Leistungsaufnahme Strom Dauer LED Kaltweiß 1 5 W 1535 mA 50.000 Stunden Zoomwinkel Beleuchtungsstärke bei 2 m (Narrow) Beleuchtungsstärke bei 2 m (Wide) Farbtemperatur 5°–25° 3,149 lux 247 lux 4000K Max. externe Temp. Kühlung 40 °C (104 °F) Konvektion Produktbezeichnung Artikelcode UPC-Nummer EZpin Zoom Pack 10121783 78146222131717
