MANUALE UTENTE SlimPAR T12 BT Chauvet

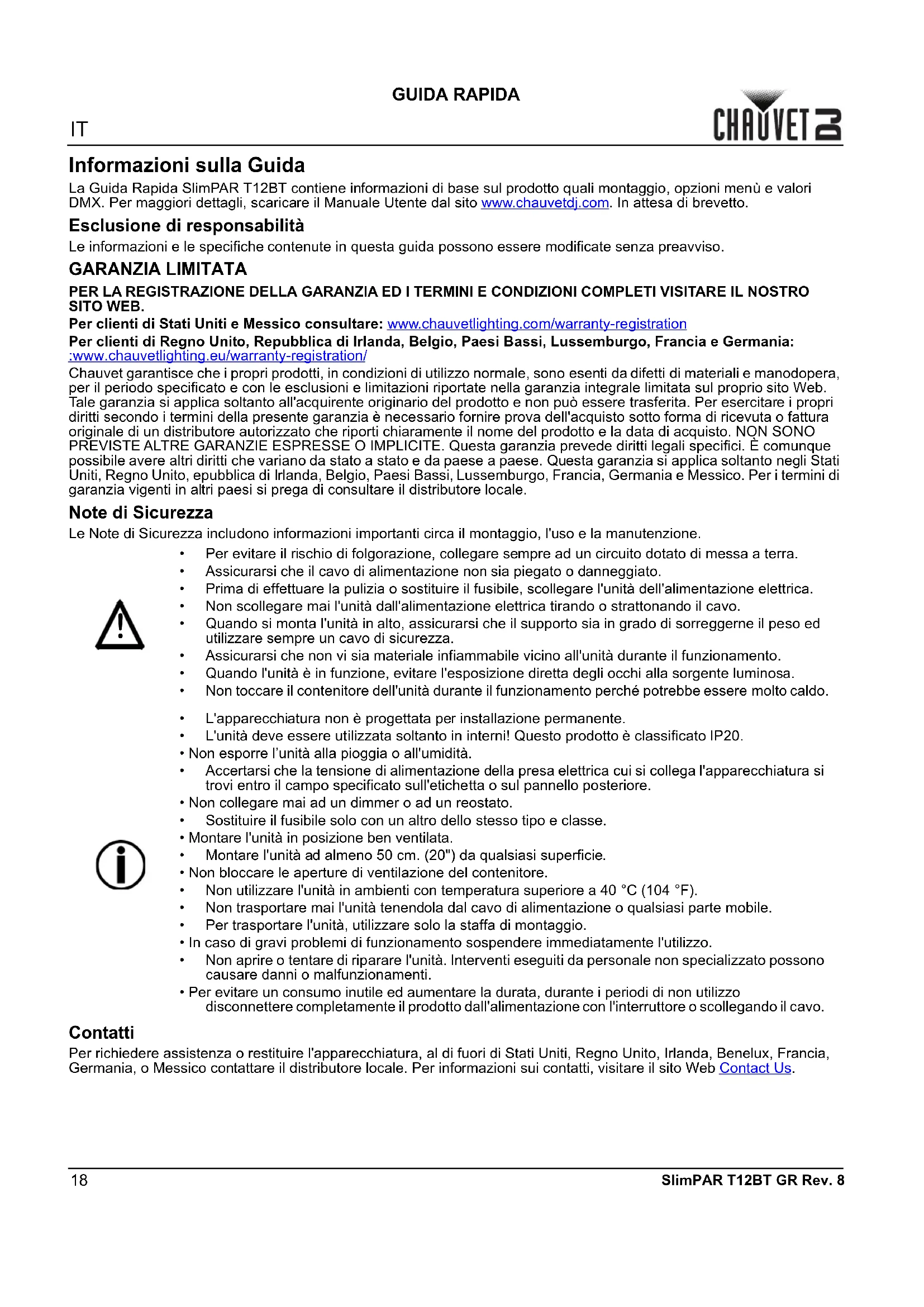

GUIDA RAPIDA SlimPAR T12BT GR Rev. 8 Informazioni sulla Guida La Guida Rapida SlimPAR T12BT contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com . In attesa di brevetto. Esclusione di responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. GARANZIA LIMITATA PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB. Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: :www.chauvetlighting.eu/warranty-registration/ Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale. Note di Sicurezza Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione. Contatti Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web Contact Us.

• Per evitare il rischio di folgorazione, collegare sempre ad un circuito dotato di messa a terra.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Prima di effettuare la pulizia o sostituire il fusibile, scollegare l'unità dell'alimentazione elettrica.

• Non scollegare mai l'unità dall'alimentazione elettrica tirando o strattonando il cavo.

• Quando si monta l'unità in alto, assicurarsi che il supporto sia in grado di sorreggerne il peso ed utilizzare sempre un cavo di sicurezza.

• Assicurarsi che non vi sia materiale infiammabile vicino all'unità durante il funzionamento.

• Quando l'unità è in funzione, evitare l'esposizione diretta degli occhi alla sorgente luminosa.

• Non toccare il contenitore dell'unità durante il funzionamento perché potrebbe essere molto caldo.

• L'apparecchiatura non è progettata per installazione permanente.

• L'unità deve essere utilizzata soltanto in interni! Questo prodotto è classificato IP20.

• Non esporre l’unità alla pioggia o all'umidità.

• Accertarsi che la tensione di alimentazione della presa elettrica cui si collega l'apparecchiatura si trovi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Non collegare mai ad un dimmer o ad un reostato.

• Sostituire il fusibile solo con un altro dello stesso tipo e classe.

• Montare l'unità in posizione ben ventilata.

• Montare l'unità ad almeno 50 cm. (20") da qualsiasi superficie.

• Non bloccare le aperture di ventilazione del contenitore.

• Non utilizzare l'unità in ambienti con temperatura superiore a 40 °C (104 °F).

• Non trasportare mai l'unità tenendola dal cavo di alimentazione o qualsiasi parte mobile.

• Per trasportare l'unità, utilizzare solo la staffa di montaggio.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• Non aprire o tentare di riparare l'unità. Interventi eseguiti da personale non specializzato possono causare danni o malfunzionamenti.

• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo. !IT

SlimPAR T12BT GR Rev. 8 GUIDA RAPIDA Che cosa è incluso

• Cavo di alimentazione

• Guida Rapida Per iniziare Disimballare SlimPAR T12BT ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet. Alimentazione CA Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz. Collegamento Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto. Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.

2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.

3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.

4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno

5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. Schema di montaggio Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Cavo di sicurezza (come il CH-05 di Chauvet) Morsetto di montaggio (come il CLP-15 di Chauvet) Staffa di montaggio20

GUIDA RAPIDA SlimPAR T12BT GR Rev. 8 Descrizione del pannello di controllo Mappa menu *Il marchio ed i logo Bluetooth

sono marchi registrati di Bluetooth SIG, Inc. L'eventuale utilizzo di tali marchi da parte di Chauvet & Sons, LLC è soggetto a licenza. Altri marchi e nomi commerciali sono di pertinenza dei rispettivi titolari. Collegamento DMX SlimPAR T12BT può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com

Indirizzo iniziale Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è

Collegamento Master/Slave In modalità Master/Slave, SlimPAR T12BT utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente. IRC-6 (Telecomando a infrarossi) SlimPAR T12BT è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetdj.com

Bluetooth control SlimPAR T12BT può funzionare con l'applicazione BTAir su connessione Bluetooth. Per maggiori informazioni sull'utilizzo dell'applicazione BTAir, scaricare il relativo manuale dal sito Web www.chauvetdj.com. PULSANTE FUNZIONE <MENU> Consente di uscire dal menù o dalla funzione corrente <UP> Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione <DOWN> Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione <ENTER> Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

MODALITÀ LIVELLI DI PROGRAMMAZIONE DESCRIZIONE

Modalità DMX 3Ch d001-510 Imposta l'indirizzo DMX iniziale 7Ch d001-506 Colori statici C-- C 1–019 Colori statici Programmi automatici P-- P 1–5 Programmi automatici Velocità automatica S-- S 1–100 Velocità programma per P 1–5 Auto Dimmer dIM L 1–255 Regola il dimmer su auto e programmi ad attivazione sonora Modalità Attivazione sonora Snd Snd1–5 Programmi ad attivazione sonora Mixaggio colori personalizzati u-- r000–255 Colori statici personalizzati Combinazione di rosso, verde, e blu g000–255 b000–255 s000–100 Da lento a veloce Modalità Bluetooth bLE ------ Modalità di controllo Bluetooth, visualizza l'identificativo Bluetooth Modalità di controllo SEt

Attivazione/disattivazione infrarossi oFF OUT DMX Abilita Master/Slave con prodotti non-BT SLAV Abilita Master/Slave con altri prodotti BTIT

005 Nessuna funzione.

255 Programma 5. 6 Velocità programma

250 Velocità, da lento a veloce.

255 Modalità attivazione sonora. 7 Dimmer 000

Regola il dimmer su auto e programmi ad attivazione sonora
