MANUALE UTENTE Hurricane 1800 Flex Chauvet

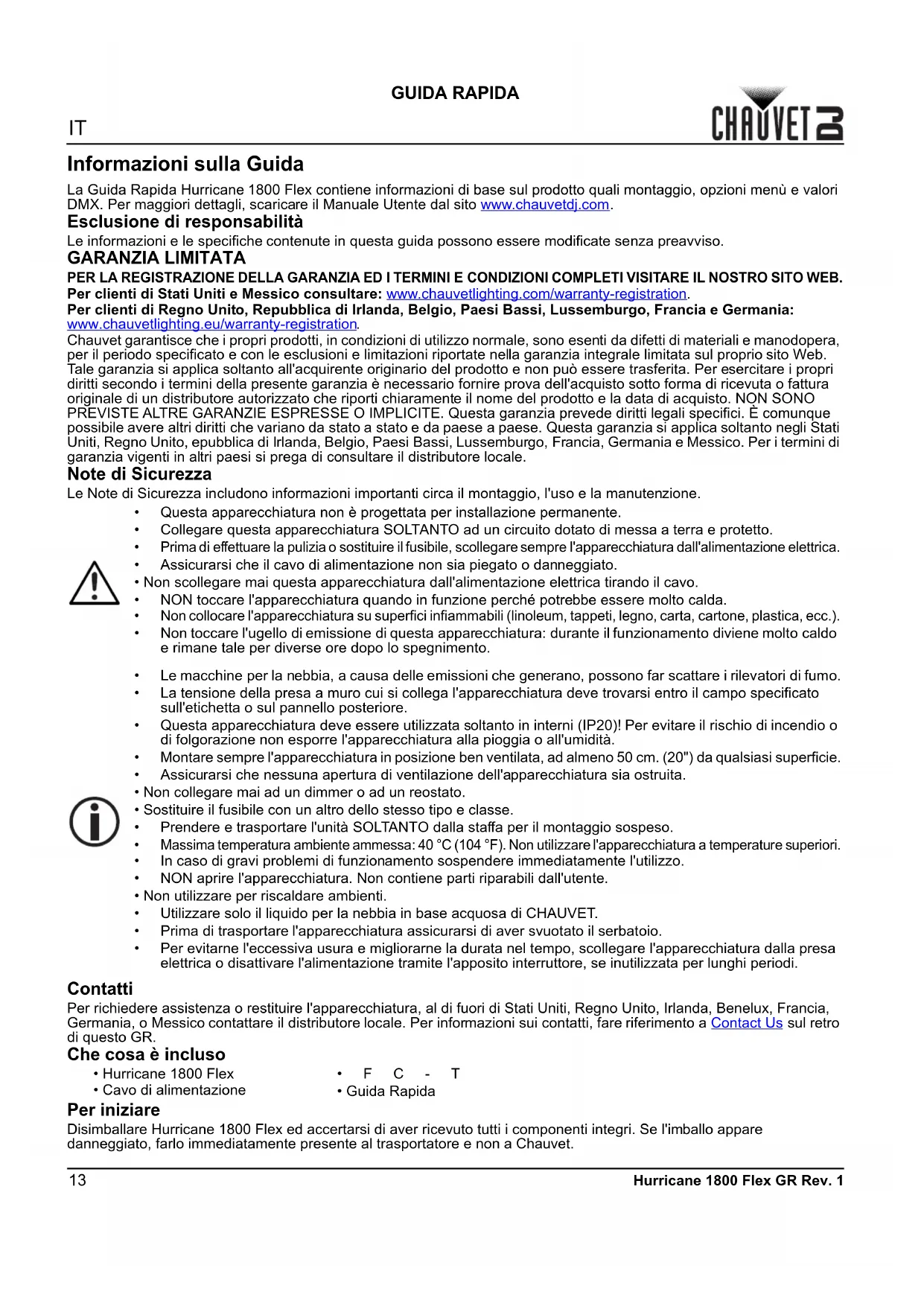

GUIDA RAPIDA Hurricane 1800 Flex GR Rev. 1 Informazioni sulla Guida La Guida Rapida Hurricane 1800 Flex contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com

Esclusione di responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. GARANZIA LIMITATA PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB. Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration. Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale. Note di Sicurezza Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione. Contatti Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR. Che cosa è incluso Per iniziare Disimballare Hurricane 1800 Flex ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

• Questa apparecchiatura non è progettata per installazione permanente.

• Collegare questa apparecchiatura SOLTANTO ad un circuito dotato di messa a terra e protetto.

• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'apparecchiatura dall'alimentazione elettrica.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• NON toccare l'apparecchiatura quando in funzione perché potrebbe essere molto calda.

• Non collocare l'apparecchiatura su superfici infiammabili (linoleum, tappeti, legno, carta, cartone, plastica, ecc.).

• Non toccare l'ugello di emissione di questa apparecchiatura: durante il funzionamento diviene molto caldo e rimane tale per diverse ore dopo lo spegnimento.

• Le macchine per la nebbia, a causa delle emissioni che generano, possono far scattare i rilevatori di fumo.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'apparecchiatura in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'apparecchiatura sia ostruita.

• Non collegare mai ad un dimmer o ad un reostato.

• Sostituire il fusibile con un altro dello stesso tipo e classe.

• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature superiori.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'apparecchiatura. Non contiene parti riparabili dall'utente.

• Non utilizzare per riscaldare ambienti.

• Utilizzare solo il liquido per la nebbia in base acquosa di CHAUVET.

• Prima di trasportare l'apparecchiatura assicurarsi di aver svuotato il serbatoio.

• Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'apparecchiatura dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

• Cavo di alimentazione

Hurricane 1800 Flex GR Rev. 1 GUIDA RAPIDA Alimentazione CA L'apparecchiatura è dotata di alimentatore fisso con tensione in ingresso di 120 V / 60 Hz oppure 230 V / 50 Hz, a seconda del modello. Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.

2. Utilizzando un giravite a testa piatta, allentare il portafusibile e tirarlo verso l'esterno.

3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.

4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. Schema di montaggio Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi. Il serbatoio liquido di questo prodotto NON può essere posizionato inclinato e deve essere livellato quando su una superficie o quando montato. Per evitare di danneggiare la pompa e il riscaldatore dello Hurricane 1800 Flex, durante il funzionamento assicurarsi che nel serbatoio vi sia sufficiente liquido. Quando il livello di liquido diminuisce, per continuare ad utilizzare lo Hurricane 1800 Flex aggiungere altro liquido. FCQ (Fog Cleaner Quart) è stato sviluppato specificamente da Chauvet per la pulizia dello Hurricane 1800 Flex. Assicurarsi di utilizzarlo regolarmente, non più di 90 giorni tra pulizie, per aumentare la durata dell'apparecchiatura. Cavo di sicurezza (come il CH-05 di Chauvet) Morsetto (come il CLP-10 di Chauvet) Maniglia per il trasporto (x2) Manopola di regolazione della staffa (x2) Piedi per il montaggio a pavimento (x8) Manopola di regolazione dell'ugello (x2) Staffa di montaggio15

GUIDA RAPIDA Hurricane 1800 Flex GR Rev. 1 Descrizione del pannello di controllo Mappa menu Arresto automatico Arresto automatico arresta automaticamente l'emissione di nebbia quando il serbatoio del fluido è vuoto. Per continuare ad utilizzare il prodotto aggiungere altro liquido. Telecomando FC-T con temporizzatore Il telecomando con temporizzatore FC-T consente di azionare automaticamente l'emissione di nebbia impostando i tempi di intervallo, di emissione continua o durata. Gli indicatori a LED visualizzano lo stato corrente della macchina e del telecomando. Con le manopole è possibile impostare i tempi di intervallo, di emissione e durata mentre con i pulsanti Manual e Continuous è possibile escludere il controllo. Per maggiori informazioni, scaricare il Manuale Utente dal sito Web Chauvet all'indirizzo www.chauvetdj.com

Informazioni generali sul FC-T Collegamento DMX Hurricane 1800 Flex può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com

Indirizzo iniziale Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è

Valori DMX Pulsante Funzione <MENU> Consente di uscire dal menù o dalla funzione corrente <UP> Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione <DOWN> Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione <ENTER> Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata <MANUAL> Attiva l'emissione di nebbia quando viene premuto Modalità Livelli di programmazione Descrizione Indirizzo Addr d 1–512 Imposta l'indirizzo DMX iniziale Arresto automatico orL

Abilita/disabilita l'arresto automatico oFF Hurricane 1800 Flex funziona in base ai livelli di controllo di priorità descritti di seguito:

1. Un controller DMX ha priorità sul pulsante manuale e sullo FC-T.

2. Il pulsante manuale solo sullo FC-T.

3. Lo FC-T ha il livello minimo di priorità.

Canale Funzione Valore Percentuale/Impostazione 1 Emissione di nebbia 000 005 Nessuna funzione 006 255 0–100% INTERVAL - Imposta l'intervallo tra le emissioni in modalità temporizzatore (Timer). DURATION - Imposta la durata delle emissioni in modalità temporizzatore (Timer). OUTPUT - Imposta il volume di emissione. TIMER ON/OFF - Attiva la modalità temporizzatore. CONTINUOUS - Attiva la modalità emissione continua. MANUAL - Attiva l'emissione di nebbia quando viene premuto. Il consumo di liquido aumenta sensibilmente durante la modalità di uscita continua.NL
