BEDIENUNGSANLEITUNG Hurricane 1800 Flex Chauvet

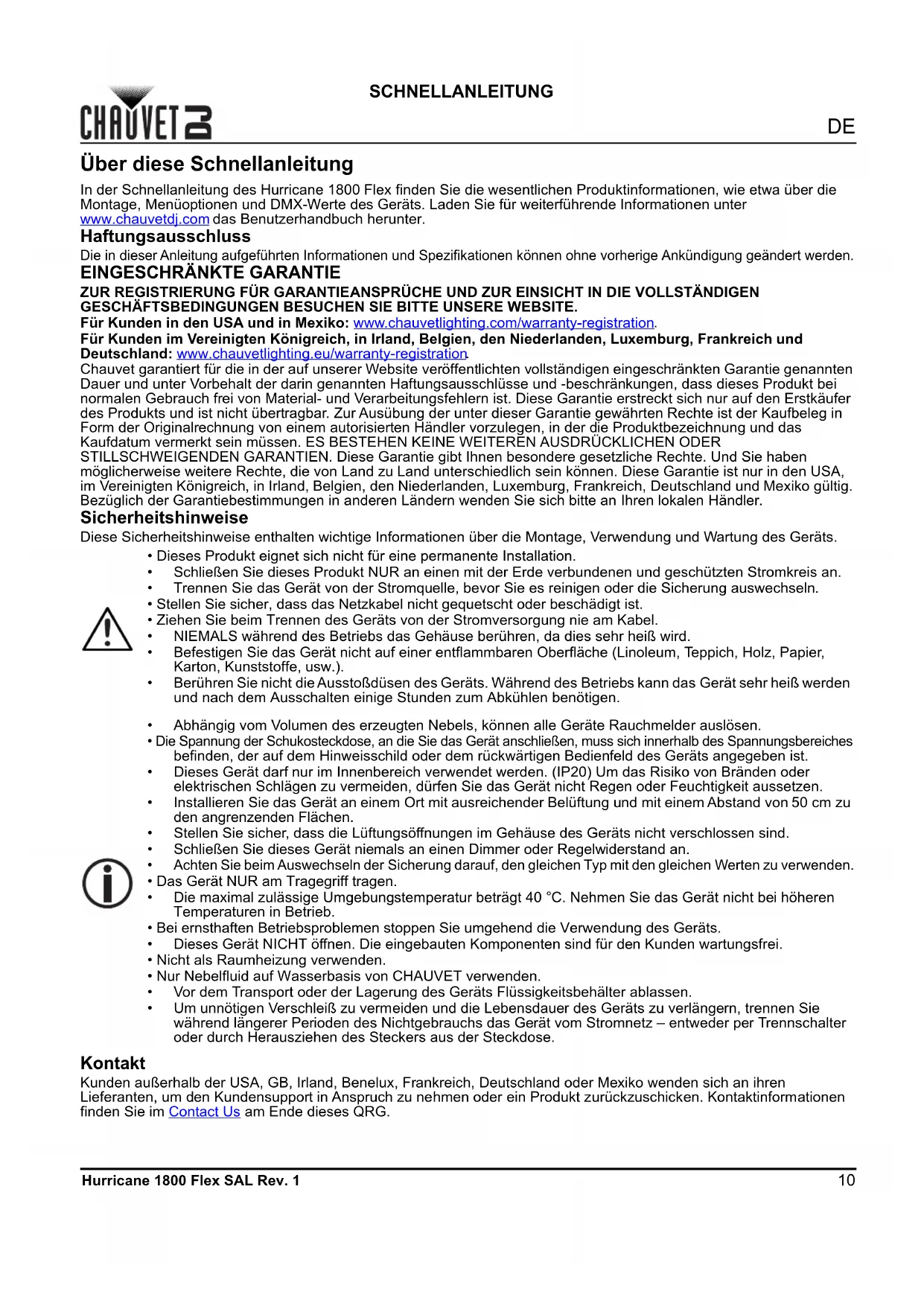

Hurricane 1800 Flex SAL Rev. 1 SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des Hurricane 1800 Flex finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler. Sicherheitshinweise Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts. Kontakt Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

• Dieses Produkt eignet sich nicht für eine permanente Installation.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Befestigen Sie das Gerät nicht auf einer entflammbaren Oberfläche (Linoleum, Teppich, Holz, Papier, Karton, Kunststoffe, usw.).

• Berühren Sie nicht die Ausstoßdüsen des Geräts. Während des Betriebs kann das Gerät sehr heiß werden und nach dem Ausschalten einige Stunden zum Abkühlen benötigen.

• Abhängig vom Volumen des erzeugten Nebels, können alle Geräte Rauchmelder auslösen.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

• Das Gerät NUR am Tragegriff tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• Nicht als Raumheizung verwenden.

• Nur Nebelfluid auf Wasserbasis von CHAUVET verwenden.

• Vor dem Transport oder der Lagerung des Geräts Flüssigkeitsbehälter ablassen.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.11

SCHNELLANLEITUNG Hurricane 1800 Flex SAL Rev. 1 Packungsinhalt Start Packen Sie Ihren Hurricane 1800 Flex aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet. Wechselstrom Das Gerät ist so konzipiert, dass es je nach Stellung des Unterspannungsschutz und Modell mit einer Eingangsspannung von entweder 120 V ~ 60 Hz oder 230 V ~ 50 Hz betrieben werden kann. Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.

2. Mithilfe eines Flachkopfschraubendrehers lockern Sie den Sicherungshalter und ziehen ihn gerade heraus.

3. Entfernen Sie die durchgebrannte Sicherung von der Klemme, und ersetzen Sie diese durch eine Sicherung des

gleichen Typs und mit den gleichen Werten.

4. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Montageansicht

• Schnellanleitung Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. Der Flüssigkeitsbehälter dieses Produkts darf NICHT geneigt werden. Der Flüssigkeitsbehälter sollte in Waage sein, wenn es auf einer Oberfläche oder montiert wird. Stellen Sie sicher, dass sich während des Betriebs des Hurricane 1800 Flex im Gerät immer eine ausreichende Menge an Nebelfluid befindet, um Schäden an Pumpe und Heizung zu vermeiden. Wenn der Flüssigkeitspegel zu niedrig niedrig ist, füllen Sie einfach Nebelfluid nach, um den Hurricane 1800 Flex weiter betreiben zu können. FCQ (Fog Cleaner Quart - eine Viertelgallone (0,95 l) Reiniger für Benebelungsanlagen) wurde von CHAUVET speziell zur Reinigung des Hurricane 1800 Flexentwickelt. Eine regelmäßige Reinigung mit FCQ, nicht mehr als 90 Tage zwischen den Reinigungen, verlängert die Lebensdauer Ihres Geräts. Sicherheitskabel (wie die CH-05 von Chauvet) Klemmen (wie die CLP-10 von Chauvet) Tragegriff (x2) Bügeleinstellknopf (x2) Füße für Befestigung am Boden (x8) Düseneinstellknopf (x2) BefestigungsbügelDE

Hurricane 1800 Flex SAL Rev. 1 SCHNELLANLEITUNG Beschreibung des Bedienfeldes Menükarte Automatischer Stopp Automatischer Stopp stoppt automatisch Nebelausstoßes wenn der Flüssigkeitsbehälter leer ist. Füllen Sie Nebelfluid nach, um den Produkt weiter betreiben zu können. Timer-Fernbedienung FC-T Mit der Timer-Fernbedienung FC-T lässt sich der Nebelausstoß automatisch über die Einstellung – des Intervalls, des kontinuierlichen Betriebs oder des Dauerbetriebs – auslösen. Die LED-Anzeigelämpchen zeigen dem Bediener den aktuellen Zustand der Nebelmaschine und der Steuerung an. Intervalle, Ausstoß und Dauer werden über Drehknöpfe eingestellt, während mit den Vorrangtasten “MANUAL” (manuell) und “CONTINUOUS” (kontinuierlich) die Einstellungen der Steuerung überschrieben werden. Detaillierte Informationen finden Sie in der Bedienungsanleitung dieses Produkts, die Sie auf der Website von Chauvet unter www.chauvetdj.com herunterladen können. FC-T Übersicht DMX-Verbindung Der Hurricane 1800 Flex kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie “DMX - Eine Einführung unter www.chauvetdj.com

Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 512. DMX-Werte Taste Funktion <MENU> Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption <UP> Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen <DOWN> Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen <ENTER> Aktiviert eine Menüoption oder einen ausgewählten Wert <MANUAL> Auslösung des Nebelausstoßes während des Haltens Modus Programmierebenen Beschreibung Adresse Addr d 1–512 Stellt die DMX-Startadresse ein Automatischer Stopp orL

Aktiviert/deaktiviert den automatischer Stopp oFF Die Prioritäten der Hurricane 1800 Flex für den Betrieb sind wie folgt verteilt:

1. Ein DMX-Controller wird gegenüber dem Manuelle-Taste und der FC-T bevorzugt.

2. Das Manuelle-Taste wird gegenüber der FC-T bevorzugt.

3. Die FC-T besitzt die niedrigste Priorität bezüglich der Steuerung.

Kanal Funktion Wert Prozent/Einstellung 1 Nebelausstoßes 000 005 Keine Funktion 006 255 0 bis 100% INTERVAL - Einstellung der Dauer zwischen den Ausstößen von Nebel im Timer-Modus. DURATION - Einstellung der Dauer der Ausstöße von Nebel im Timer-Modus. OUTPUT - Einstellung des Volumens des Nebelausstoßes. TIMER ON/OFF - Diese Taste aktiviert den Timer-Modus. CONTINUOUS - Diese Taste aktiviert den Dauerbetriebs-Modus. MANUAL - Auslösung des Nebelausstoßes während des Haltens. Bei einem kontinuierlichen Nebelausstoß steigt der Verbrauch an Fluid signifikant.13
