MANUAL DE USUARIO Hurricane 1800 Flex Chauvet

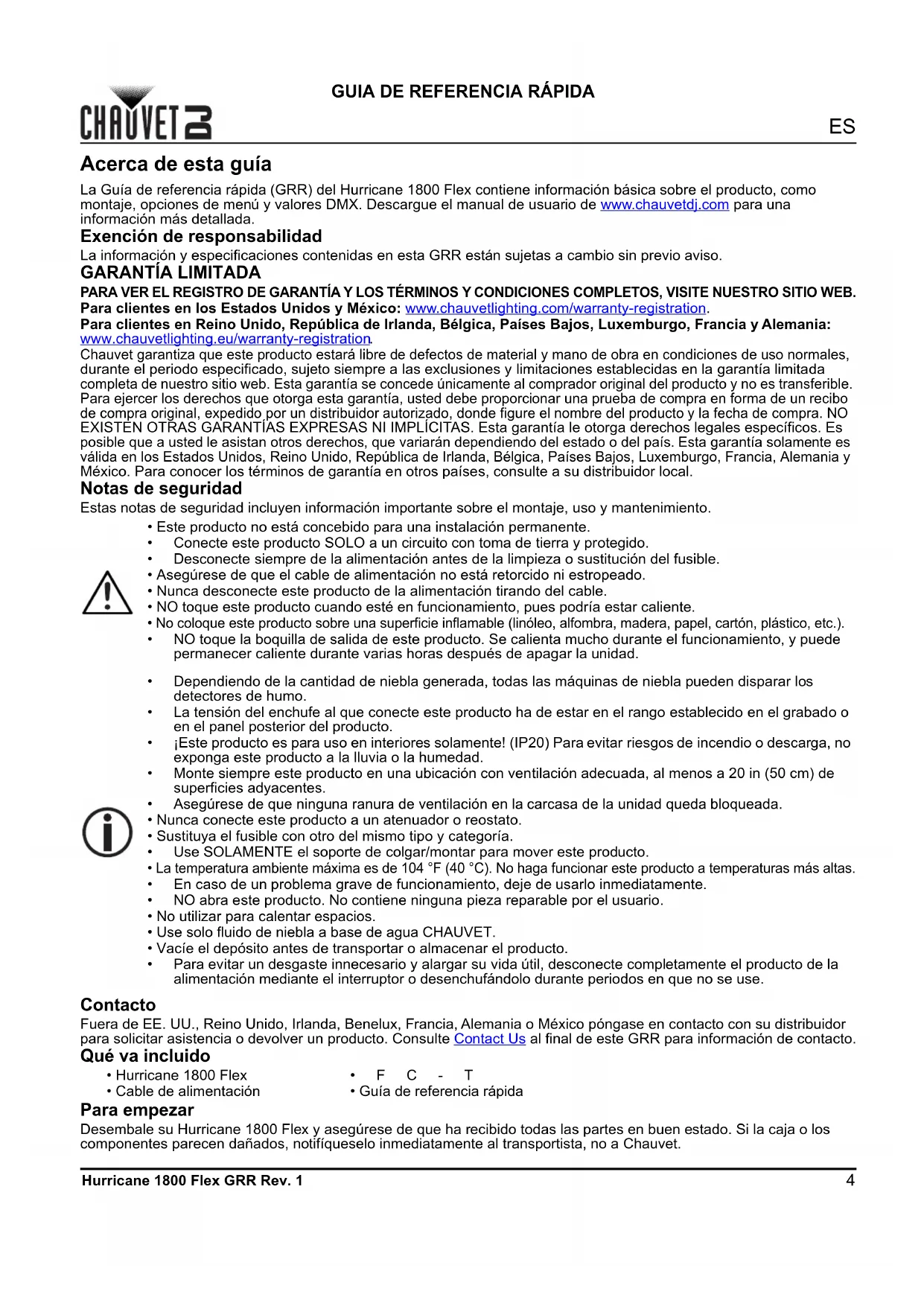

GUIA DE REFERENCIA RÁPIDA

Acerca de esta guía La Guía de referencia rápida (GRR) del Hurricane 1800 Flex contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada. Exención de responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de seguridad Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento. Contacto Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto. Qué va incluido Para empezar Desembale su Hurricane 1800 Flex y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

• Este producto no está concebido para una instalación permanente.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Nunca desconecte este producto de la alimentación tirando del cable.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• No coloque este producto sobre una superficie inflamable (linóleo, alfombra, madera, papel, cartón, plástico, etc.).

• NO toque la boquilla de salida de este producto. Se calienta mucho durante el funcionamiento, y puede permanecer caliente durante varias horas después de apagar la unidad.

• Dependiendo de la cantidad de niebla generada, todas las máquinas de niebla pueden disparar los detectores de humo.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

• Nunca conecte este producto a un atenuador o reostato.

• Sustituya el fusible con otro del mismo tipo y categoría.

• Use SOLAMENTE el soporte de colgar/montar para mover este producto.

• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene ninguna pieza reparable por el usuario.

• No utilizar para calentar espacios.

• Use solo fluido de niebla a base de agua CHAUVET.

• Vacíe el depósito antes de transportar o almacenar el producto.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto de la alimentación mediante el interruptor o desenchufándolo durante periodos en que no se use.

• Cable de alimentación

• Guía de referencia rápida5

GUIA DE REFERENCIA RÁPIDA

Hurricane 1800 Flex GRR Rev. 1 Corriente alterna Este producto tiene una fuente de alimentación fija y puede funcionar con una tensión de entrada de 120 VCA 60 Hz o 230 VCA 50 Hz, dependiendo del modelo en concreto. Sustitución del fusible

1. Desconecte el producto de la alimentación.

2. Con ayuda de un destornillador de cabeza plana, desatornille el portafusibles y extráigalo directamente.

3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del mismo tipo y categoría.

4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje Antes de montar este producto, lea las Notas de seguridad. Diagrama de montaje Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use. El depósito de líquido de este producto NO se puede inclinar. El depósito de líquido ha de estar nivelado cuando se monte o durante su uso. Cuando ponga en marcha el Hurricane 1800 Flex, cerciórese de que hay fluido de niebla adecuado en la máquina, para evitar que se estropeen la bomba y el calentador. Cuando el nivel de fluido esté bajo, no tiene más que añadir fluido para seguir usando el Hurricane 1800 Flex. El FCQ (cuarto de galón de limpiador de niebla) ha sido especialmente desarrollado por Chauvet para limpiar su Hurricane 1800 Flex. Asegúrese de usar FCQ regularmente, no más de 90 días entre limpiezas, para incrementar la vida de su producto. Cable de seguridad (como el CH-05 de Chauvet) Abrazadera (como la CLP-10 de Chauvet) Asa de transporte (x2) Mando de ajuste del soporte (x2) Pies para montaje en suelo (x8) Mando de ajuste del boquilla (x2) Soporte de montajeES

GUIA DE REFERENCIA RÁPIDA

Descripción del panel de control Mapa de menú Auto-parar La auto-parar automáticamente parará la salida de niebla cuando el depósito de líquido esté vacío. Añadir mas fluido para seguir usando el producto. Control remoto con temporizador FC-T El control remoto con temporizador FC-T le permite lanzar la emisión de niebla automáticamente configurando intervalo, continua o con tiempo de duración. Las luces del indicador LED muestran el estado actual de la máquina y del controlador. Los mandos giratorios ajustan los tiempos de intervalo, emisión y duración, mientras que los botones manual y continuo permiten tomar el control. Para más información, descargue el manual de usuario del sitio web de Chauvet www.chauvetdj.com

Vista general del FC-T Enlace DMX El Hurricane 1800 Flex puede funcionar con un controlador DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com

Dirección de inicio Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 512. Valores DMX Botón Función <MENU> Sale del menú o función actual <UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función <ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada <MANUAL> Lanza la emisión de niebla mientras se mantiene pulsado Modo Niveles de programación Descripción Dirección Addr d 1–512 Selecciona la dirección inicial DMX Auto-parar orL

Habilita/deshabilita auto-parar oFF El Hurricane 1800 Flex funciona con los siguientes niveles de prioridad en el control:

1. Un controlador DMX tendrá prioridad en el control sobre el botón manual y sobre el FC-T.

2. El botón manual solo tendrá prioridad en el control sobre el FC-T.

3. El FC-T tiene el nivel de prioridad en el control más bajo.

Canal Función Valor Porcentaje/Configuración 1 Emisión de niebla 000 005 Sin función 006 255 0–100% INTERVAL - Establece la cantidad de tiempo entre emisiones de niebla en modo Temporizador. DURATION - Establece la duración de las emisiones de niebla en modo Temporizador. OUTPUT - Establece el volumen de la emisión de niebla. TIMER ON/OFF - Activa el modo Temporizador. CONTINUOUS - Activa el modo Emisión continua. MANUAL - Lanza la emisión de niebla mientras se mantiene pulsado. El consumo de fluido aumentará significativamente durante el modo Emisión continua.7
