MODE D'EMPLOI Hurricane 1800 Flex Chauvet

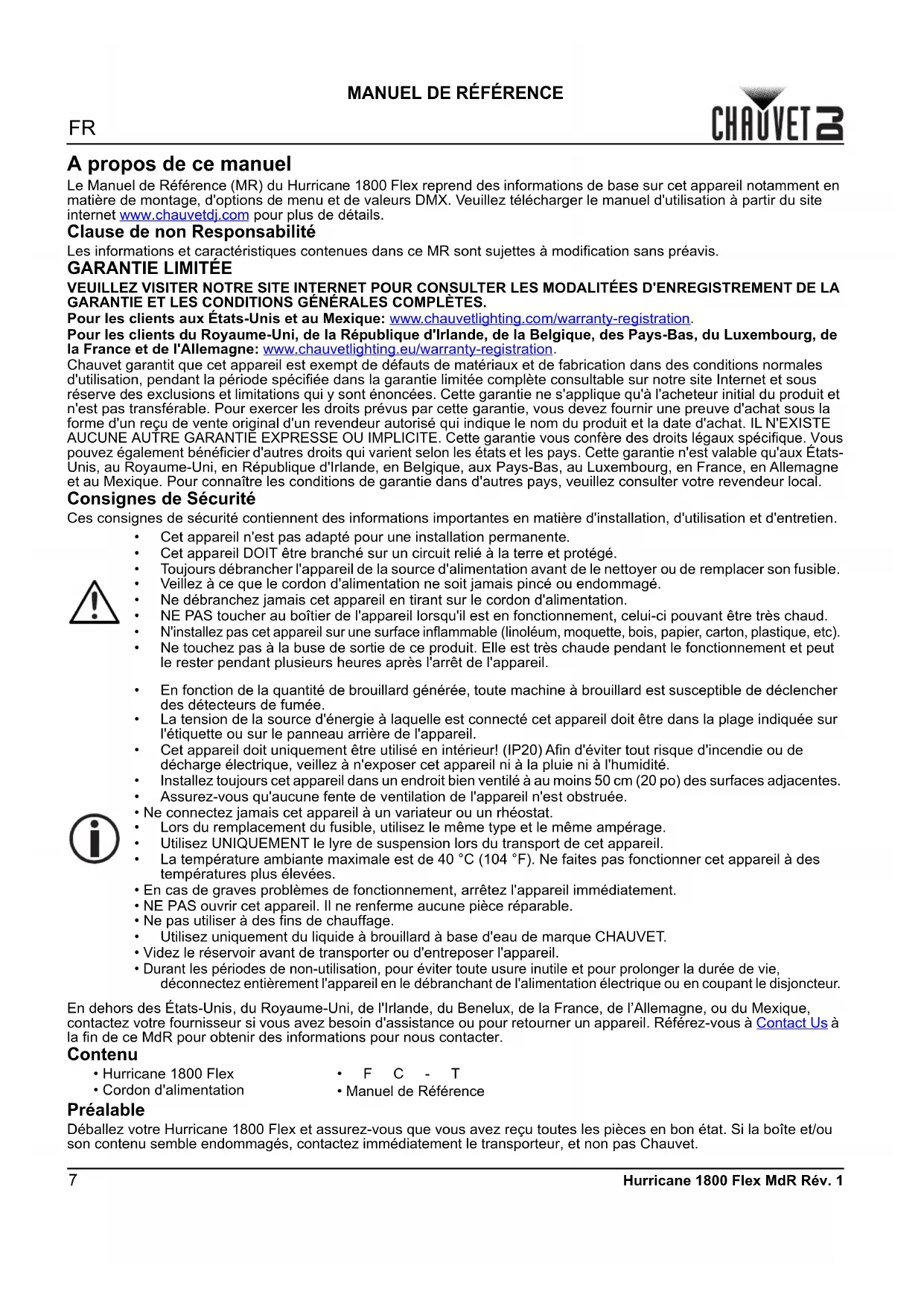

Hurricane 1800 Flex MdR Rév. 1 A propos de ce manuel Le Manuel de Référence (MR) du Hurricane 1800 Flex reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails. Clause de non Responsabilité Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États- Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne

au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien. En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us

la fin de ce MdR pour obtenir des informations pour nous contacter. Contenu Préalable Déballez votre Hurricane 1800 Flex et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

• Cet appareil n'est pas adapté pour une installation permanente.

• Cet appareil DOIT être branché sur un circuit relié à la terre et protégé.

• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.

• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• N'installez pas cet appareil sur une surface inflammable (linoléum, moquette, bois, papier, carton, plastique, etc).

• Ne touchez pas à la buse de sortie de ce produit. Elle est très chaude pendant le fonctionnement et peut le rester pendant plusieurs heures après l'arrêt de l'appareil.

• En fonction de la quantité de brouillard générée, toute machine à brouillard est susceptible de déclencher des détecteurs de fumée.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

• Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• Utilisez UNIQUEMENT le lyre de suspension lors du transport de cet appareil.

• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

• En cas de graves problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• NE PAS ouvrir cet appareil. Il ne renferme aucune pièce réparable.

• Ne pas utiliser à des fins de chauffage.

• Utilisez uniquement du liquide à brouillard à base d'eau de marque CHAUVET.

• Videz le réservoir avant de transporter ou d'entreposer l'appareil.

• Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

• Cordon d'alimentation

• Manuel de RéférenceFR

Alimentation CA Ce produit dispose d'une alimentation à tension fixe et peut fonctionner avec une tension d'entrée de 120 VCA, 60 Hz ou 230 VCA, 50 Hz selon le modèle. Remplacement des fusibles

1. Débranchez l'appareil.

2. Avec un tournevis à tête plate, desserrez le porte-fusible et retirez-le directement.

3. Enlevez le fusible grillé du porte fusible et remplacez-le par un fusible de même type et de même ampérage.

4. Remettez le porte-fusible en place puis rebranchez.

Montage Avant de monter cet appareil, veuillez lire les Consignes de Sécurité. Schéma de montage Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur. Le réservoir de liquide de cet appareil ne doit PAS être penché. Le réservoir de liquide doit être à niveau lorsqu'il est fixé ou en utilisation. Lors de l'utilisation de le Hurricane 1800 Flex, assurez-vous que le liquide à brouillard soit compatible pour empêcher tout dommage à la pompe et au radiateur. Lorsque le niveau de liquide devient trop bas, il suffit d'ajouter du liquide à brouillard pour continuer à utiliser le Hurricane 1800 Flex. Le FCQ (Fog Cleaner Quart) a été tout spécialement conçu par Chauvet afin de procéder au nettoyage de l'Hurricane 1800 Flex. Assurez-vous d'utiliser régulièrement le FCQ, pas plus de 90 jours entre les nettoyages, pour optimiser la durée de vie de votre appareil. Élingue de sécurité (par exemple modèle CH-05 de Chauvet) Crochet (par exemple modèle CLP-10 de Chauvet) Poignée de transport (x2) Poignées de réglage des supports de montage (x2) Pieds pour installation au sol (x8) Poignées de réglage de buse (x2) Support de montage9

Hurricane 1800 Flex MdR Rév. 1 Description du panneau de commande Menu carte Arrêt automatique L'arrêt automatique arrête automatiquement la génération de brouillard lorsque le réservoir de liquide est vide. Ajouter plus du liquide à brouillard pour continuer à utiliser le produit. Télécommande FC-T avec minuteur La télécommande FC-T avec minuteur vous permet de déclencher automatiquement la génération de brouillard en paramétrant des intervalles de fonctionnement, un fonctionnement en continue et la durée. Les lumières LED d'indication affichent l'état actuel de l'appareil et du contrôleur. Les boutons rotatifs permettent de régler les intervalles, la génération de brouillard et la durée de fonctionnement. Les boutons “manual” (manuel) et “continuous” (continue) permettent un contrôle en forçage. Pour plus d'informations, veuillez télécharger le manuel de l'utilisateur sur le site internet de Chauvet à l'adresse www.chauvetdj.com. Vue d'ensemble de la FC-T Chaînage DMX

Hurricane 1800 Flex peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com

Adresse de départ Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est

Valeurs DMX Bouton Fonction <MENU> Permet de sortir du menu ou de la fonction en cours <UP> Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction <DOWN> Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction <ENTER> Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection <MANUAL> Déclenchement de la génération de brouillard si appuyé Mode Niveaux de programmation Description Adresse Addr d 1–512 Sélectionne l'adresse DMX de départ Arrêt automatique orL

Active/désactive l'arrêt automatique oFF L’Hurricane 1800 Flex fonctionnera selon les priorités de commande suivantes:

1. Un jeu d'orgues DMX aura priorité sur le bouton manuel du produit et la FC-T.

2. Le bouton manuel du produit aura priorité sur la FC-T.

3. Le FC-T se trouve en bas des priorités de commande.

Canal Fonction Valeur Pourcentage/Paramétrage 1 Génération de brouillard 000 005 Pas de fonction 006 255 0–100% NTERVAL - Permet de régler le délai entre chaque génération de brouillard en mode minuterie. DURATION - Permet de régler la durée de chaque génération de brume en mode minuterie. OUTPUT - Permet de régler le volume de brume générée. TIMER ON/OFF - Permet d'activer le mode minuteur. CONTINUOUS - Permet d'activer le mode de génération en continue. MANUAL - Déclenchement de la génération de brouillard si appuyé. La consommation en liquide augmente de manière significative pendant le mode de génération en continue.DE
