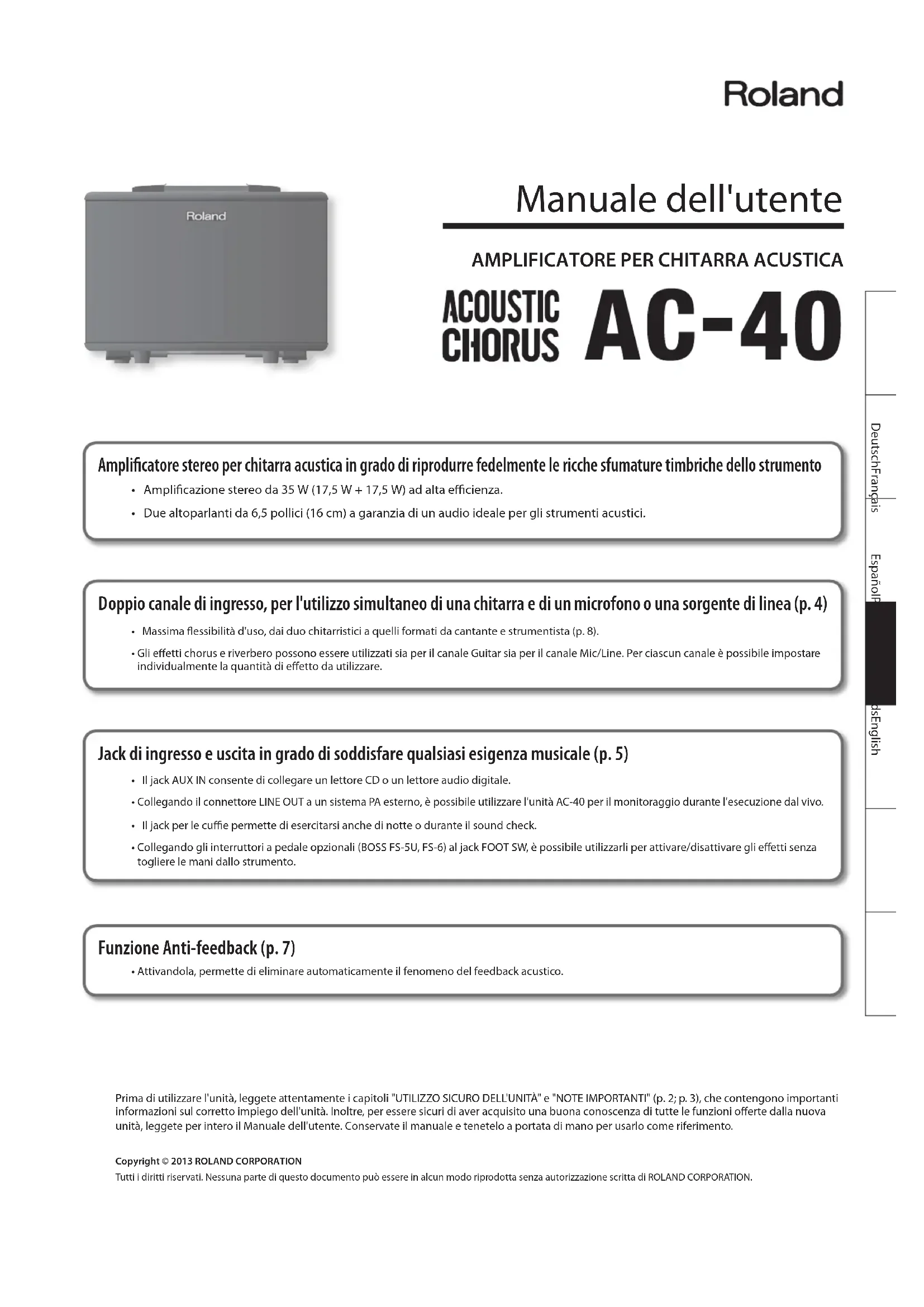

MANUALE UTENTE AC40 ROLAND

Amplificatore stereo per chitarra acustica in grado di riprodurre fedelmente le ricche sfumature timbriche dello strumento

• Amplificazione stereo da 35 W (17,5 W + 17,5 W) ad alta efficienza.
• Due altoparlanti da 6,5 pollici (16 cm) a garanzia di un audio ideale per gli strumenti acustici.

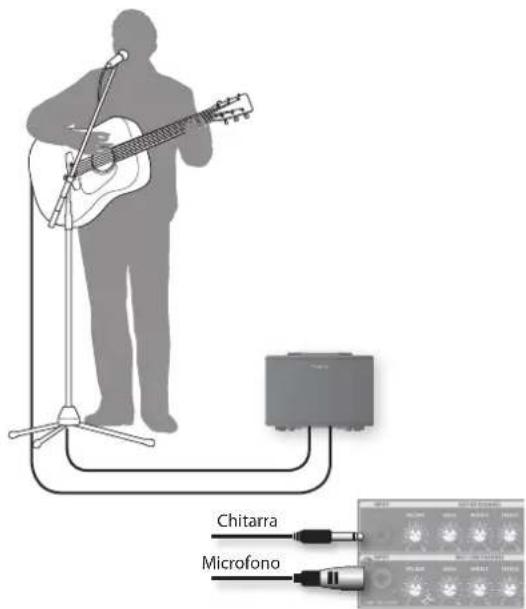

Doppio canale di ingresso, per l'utilizzo simultaneo di una chitarra e di un microfono o una sorgente di linea (p. 4)

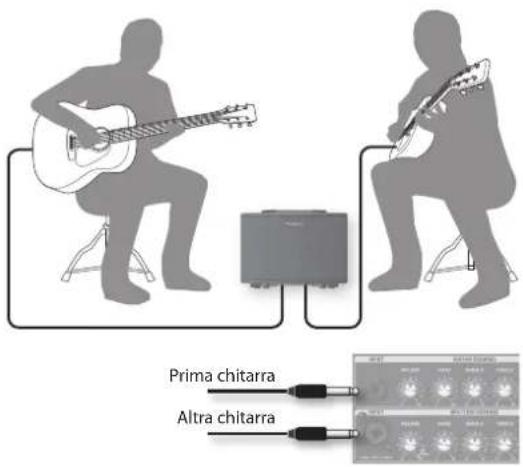

• Massima flessibilità d'uso, dai duo chitarristici a quelli formati da cantante e strumentista (p. 8).
- Gli effetti chorus e riverbero possono essere utilizzati sia per il canale Guitar sia per il canale Mic/Line. Per ciascun canale è possibile impostare individualmente la quantità di effetto da utilizzare.

Jack di ingresso e uscita in grado di soddisfare qualsiasi esigenza musicale (p. 5)

• Il jack AUX IN consente di collegare un lettore CD o un lettore audio digitale.
• Collegando il connettore LINE OUT a un sistema PA esterno, è possibile utilizzare l'unità AC-40 per il monitoraggio durante l'esecuzione dal vivo.
• Il jack per le cuffie permette di esercitarsi anche di notte o durante il sound check.
• Collegando gli interruttori a pedale opzionali (BOSS FS-5U, FS-6) al jack FOOT SW, è possibile utilizzarli per attivare/disattivare gli effetti senza togliere le mani dallo strumento.

Funzione Anti-feedback (p. 7)

- Attivandola, permette di eliminare automaticamente il fenomeno del feedback acustico.

Prima di utilizzare l'unità, leggete attentamente i capitoli "UTILIZZO SICURO DELL'UNITÀ" e "NOTE IMPORTANTI" (p. 2; p. 3), che contengono importanti informazioni sul corretto impiego dell'unità. Inoltre, per essere sicuri di aver acquisito una buona conoscenza di tutte le funzioni offerte dalla nuova unità, leggete per intero il Manuale dell'utente. Conservate il manuale e tenetelo a portata di mano per usarlo come riferimento.

ISTRUZIONI PER LA PREVENZIONE DI INCENDI, SCOSSE ELETTRICHE O LESIONI PERSONALI

Informazioni sulle note ⚠️ AVVISO e ⚠️ ATTENZIONE

AVVISO

Utilizzato per istruzioni intese ad avvisare l'utente del rischio di morte o lesioni gravi in caso di utilizzo Improprlo dell'unità.

Utilizzato per istruzioni intese ad avvisare l'utente del rischio di lesioni o danni materiali in caso di utilizzo improprio dell'unità.

L'espressione "danno materiale" si riferisce a danni o altri effetti avversi causati all'ambiente circostante e ai mobili, nonché ad animali domestici.

Informazioni sui simboli

Il simbolo △ richiama l'attenzione dell'utente su istruzioni o avvisi importanti. Il significato specifico del simbolo è dall'immagine contenuta nel triangolo. Il simbolo a sinistra è utilizzato per avvertenze o avvisi di presenza di pericolo.

Il simbolo ✉ richiama l'attenzione dell'utente su azioni che non devono mai essere eseguite (sono proibite). L'azione specifica vietata è indicata dall'immagine contenuta nel cerchio. Il simbolo a sinistra indica che l'unità non deve mai essere smontata.

Il simbolo ● richiama l'attenzione dell'utente su azioni che devono essere eseguite. L'azione specifica da eseguire è indicata dall'immagine contenuta nel cerchio. Il simbolo a sinistra indica che la spina del cavo di alimentazione deve essere staccata dalla presa.

OSSERVARE SEMPRE QUANTO SEGUE

AVVISO

Assicurarsi che il cavo di alimentazione sia provvisto di messa a terra

Collegare la spina del cavo di alimentazione dell'unità a una presa di corrente dotata di apposita messa a terra.

Per spegnere completamente l'unità, scollegare la spina dalla presa di corrente

Anche se spenta, l'unità rimane sotto tensione tramite il cavo di alimentazione quando questo è collegato alla presa di corrente. Per isolare l'unità dalla rete elettrica, spegnere l'amplificatore e scollegare la spina dalla presa di corrente. Per tale motivo, si consiglia di collegare il cavo di alimentazione a una presa di corrente facilmente accessibile.

Non tentare di smontare o modificare l'unità

Non aprire né modificare in alcun modo l'unità o il relativo adattatore CA.

Non riparare o sostituire le parti

Non tentare di riparare l'unità o di sostituirne parti interne, a eccezione dei casi in cui il presente manuale fornisca istruzioni specifiche indicando all'utente le modalità di esecuzione di tali operazioni. Per qualsiasi tipo di assistenza rivolgersi al proprio rivenditore, al Centro di assistenza Roland più vicino o a un distributore Roland autorizzato, come indicato nella pagina "Informazioni".

Non utilizzare o conservare l'unità nei seguenti luoghi

• Aree soggette a temperature eccessive (ad esempio, la luce solare diretta in un veicolo chiuso, vicino a una fonte di calore, su apparecchiature che generano calore);
• Ambienti umidi (ad esempio bagni, lavanderie o su pavimenti bagnati);
• Aree esposte al vapore o al fumo;
• Ambienti soggetti a esposizione salina;
• Ambienti umidi;
• Ambienti esposti alla pioggia;
• Ambienti polverosi o sabbiosi;

- Ambienti soggetti a livelli elevati di vibrazioni e tremolio.

Non posizionare l'unità in modo instabile

Assicurarsi che l'unità sia sempre posizionata in piano e in modo stabile. Non posizionarla mai su aste che potrebbero oscillare o su superfici inclinate.

Utilizzare solo l'adattatore CA incluso e il voltaggio corretto

Assicurarsi di utilizzare solo l'adattatore CA fornito insieme all'unità. Inoltre, assicurarsi che la tensione di corrente nel luogo di utilizzo corrisponda a quella indicata sul corpo dell'adattatore CA. Poiché altri adattatori CA potrebbero utilizzare una polarità diversa o essere indicati per una ter corrente diversa, il loro utilizzo potrebbe ca o guasti, nonché produrre scosse elettriche

Utilizzare solo il cavo di alimentazione in dotazione

Utilizzare solo il cavo di alimentazione fornito con l'unità. Inoltre, non utilizzare il cavo di alimentazione in dotazione con qualsiasi altro dispositivo.

Non piegare il cavo di alimentazione, né collocare oggetti pesanti su di esso

Non sottoporre a torsione né piegare in modo eccessivo il cavo di alimentazione, né posizionare oggetti pesanti su di esso. In caso contrario, è possibile che il cavo venga danneggiato causando la rottura di elementi e producendo cortocircuiti. I cavi danneggiati possono provocare incendi e scosse elettriche

Evitare di utilizzare l'unità a lungo con un volume troppo alto

Questa unità, da sola o in abbinamento con un amplificatore e cuffie o altoparlanti, è in grado di produrre livelli di suono che possono causare la perdita permanente dell'udito. Non lasciare in funzione l'unità per periodi di tempo prolungati a un livello di volume elevato o fastidioso. Se si verifica udito o si avvertono ronzii nelle orecchie, è interrompere immediatamente l'utilizzo de consultare uno specialista dell'udito.

Evitare che corpi estranei o liquidi entrino nell'unità; non posizionare sopra di essa contenitori con liquidi

Non posizionare sull'unità alcun oggetto contenente liquidi (es.: vasi di fiori). Evitare che qualsiasi tipo di oggetto (ad esempio materiale infiammabile, monete, spilli) o liquido (acqua, bevande, ecc.) penetri nell'unità. In caso contrario, potrebbero verificarsi cortocircuiti, operazioni non corrette o altri guasti.

Spegnere l'unità in caso di anomalie o guasti

Spegnere immediatamente l'unità, rimuovere l'adattatore CA dalla presa e richiedere assistenza al proprio rivenditore, al Centro di assistenza Roland più vicino o a un distributore Roland autorizzato, in base all'elenco della pagina "Informazioni" quando:

• L'adattatore CA, il cavo di alimentazione o la spina sono danneggiati;
- Si verifica emissione di fumo o di odore insolito; - Sull'unità sono caduti oggetti o sono stati versati liquidi;
- L'unità è stata esposta alla pioggia (o si è bagnata in altro modo);
- L'unità non funziona normalmente o manifesta un cambiamento evidente nelle prestazioni.

L'uso dell'unità deve essere supervisionato da persone adulte in caso di presenza di bambini

Nel caso in cui si utilizzi l'unità in luoghi in cui è prevista la presenza di bambini, assicurarsi sempre che una persona adulta sia presente per la supervisione.

AVVISO

Non far cadere l'unità, né sottoporla a urti di forte entità

Proteggere l'unità da impatti di forte entità.

Prestare molta attenzione a non farla cadere.

Non collegare l'unità a una presa di corrente dove sono già connessi molti altri dispositivi elettrici

Evitare di collegare il cavo di alimentazione dell'unità a una presa di corrente a cui è collegato un numero eccessivo di altri dispositivi. Prestare particolare attenzione quando si utilizzando prolunghe, poiché la potenza massima utilizzata da tutti i di collegati alla presa della prolunga non superare l'assorbimento previsto (watt la prolunga in uso. Carichi eccessivi pos il surriscaldamento del materiale isolar provocarne la fusione.

Non utilizzare al di fuori della propria nazione

Prima di utilizzare l'unità in un paese straniero, consultare il proprio rivenditore, il Centro di assistenza Roland più vicino o un distributore Roland autorizzato, in base all'elenco riportato nella pagina "Informazioni".

ATTENZIONE

Posizionare in un ambiente ben ventilato

Posizionare l'unità e l'adattatore CA in modo tale da non creare impedimenti per una corretta ventilazione.

Scollegare l'adattatore CA afferrando il connettore

Per prevenire danni all'elemento conduttore, scollegare l'adattatore CA dalla presa di corrente afferrando la spina; in alternativa, afferrare il connettore di alimentazione e scollegarlo dall'unità.

Pulire regolarmente la spina dell'adattatore CA

A intervalli regolari, è necessario scollegare l'adattatore CA e pulirlo utilizzando un panno asciutto per eliminare tutta la polvere e altri accumuli dai relativi denti. Inoltre, scollegare la spina dalla presa di alimentazione ogni volta che l'unità deve restare inutilizzata per un periodo di tempo prolungato. Eventuali accumuli di polvere tra la spina e la presa di corrente possono provocare uno scarso isolamento elettrico e causare incendi.

Utilizzo dei cavi in sicurezza

Evitare che cavi e fili elettrici si aggroviglino. Posizionare tutti i cavi e i fili elettrici fuori dalla portata dei bambini.

Evitare di salire sull'unità o di collocare oggetti pesanti su di essa

Evitare di salire sull'unità o di collocare oggetti pesanti su di essa.

Non collegare o scollegare l'adattatore CA con le mani bagnate

Non maneggiare mai l'adattatore CA o le relative spine con mani bagnate quando lo si collega o lo si scollega da una presa o dall'unità.

ATTENZIONE

Scollegare tutti i cavi prima di ogni spostamento

Prima di spostare l'unità, scollegare l'adattatore CA e tutti i cavi provenienti da dispositivi esterni.

Scollegare l'adattatore CA dalla presa di corrente prima di effettuarne la pulizia

Prima di effettuare la pulizia dell'unità, spegnerla e scollegare l'adattatore CA dalla presa di corrente (p. 5).

ATTENZIONE

In caso di temporale, scollegare l'adattatore CA dalla presa di corrente

Qualora si sospetti la possibilità di fulmini nella zona, scollegare l'adattatore CA dalla presa di corrente.

ATTENZIONE

Prestare attenzione a non procurarsi traumi da schiacciamento alle dita

Prestare attenzione alle seguenti parti in movimento per evitare di provocarsi traumi da schiacciamento alle dita delle mani o dei piedi ecc. Nel caso in cui un bambino dovesse usare l'unità, è opportuna la supervisione costante di un adulto.

• Supporto a braccio (p. 7)

NOTE IMPORTANTI

Alimentazione

• Non collegare l'unità alla stessa presa elettrica utilizzata contemporaneamente da un altro apparecchio elettrico controllato da un invertitore o un motore (ad esempio un frigorifero, una lavatrice, un forno a microonde o un condizionatore d'aria). In base al modo in cui l'apparecchio elettrico viene utilizzato, il rumore dell'alimentazione potrebbe causare il malfunzionamento dell'unità o produrre rumore percepibile. Se non è possibile utilizzare una presa elettrica separata, collegare un filtro per il rumore dell'alimentazione tra l'unità e la presa elettrica.
• L'adattatore CA inizierà a generare calore dopo molte ore di uso consecutivo. Questo è normale e non deve destare preoccupazioni.
• Per prevenire guasti o problemi operativi, assicurarsi sempre che tutte le unità siano spente prima di effettuare qualsiasi collegamento.

Posizionamento

• L'utilizzo dell'unità accanto ad amplificatori (o altro tipo di attrezzatura contenente trasformatori di elevata potenza) potrebbe causare interferenza. Per ridurre l'inconveniente, riorientare l'unità, oppure allontanarla dalla sorgente dell'interferenza.
• Questo dispositivo potrebbe interferire con la ricezione di apparecchi radio e televisivi. Non utilizzare questo dispositivo in prossimità di tali ricevitori.
• Se si utilizzano dispositivi di comunicazioni wireless, ad esempio telefoni cellulari, in prossimità dell'unità, è possibile che si produca rumore. Tale rumore potrebbe verificarsi quando si riceve o si avvia una chiamata o durante la conversazione telefonica. Se si verificano tali problemi, è necessario allontanare i dispositivi wireless dall'unità o spegnerli.
• Non esporre l'unità alla luce solare diretta, non posizionarla in prossimità di dispositivi che irradiano calore, non lasciarla all'interno di un veicolo chiuso o sottoporla in altri modi a temperature eccessive. Inoltre, non avvicinare troppo all'unità sorgenti di luce normalmente utilizzate per l'illuminazione direzionale, come ad esempio lampade da pianoforte o faretti, né sottoporre l'unità a tali sorgenti per un periodo di tempo prolungato. Il calore eccessivo può deformare o scolorire l'unità.

• Quando l'unità viene spostata da un luogo a un altro in cui la temperatura e/o l'umidità sono molto diverse, è possibile che si formino delle goccioline d'acqua (condensa) all'interno dell'unità. Se si tenta di utilizzare l'unità in tali condizioni, potrebbero verificarsi danni o guasti. Pertanto, prima di utilizzare l'unità, è necessario lasciarla spenta per diverse ore finché la condensa non sia completamente evaporata.

• Non lasciare a lungo l'unità a contatto con materiale di tipo gommoso, vinilico o simile. Tali materiali possono scolorire o danneggiare la finitura esterna dell'unità.

• Non attaccare adesivi, decalcomanie o simili sull'unità. La rimozione di tali materiali potrebbe danneggiare la finitura esteriore dell'unità.
• A seconda del materiale e della temperatura della superficie su cui si appoggia l'unità, i piedini in gomma potrebbero scolorirsi oppure rovinare la superficie. Per evitare che questo accada, posizionare un feltrino o un panno sotto il piedino. In tal caso, verificare che l'unità non scivoli o si muova accidentalmente.
• Non collocare contenitori o altro con liquidi sopra l'unità. Inoltre, asciugare prontamente qualsiasi tipo di liquido eventualmente versato sulla superficie dell'unità, utilizzando un panno morbido e asciutto.

Manutenzione

• Per la pulizia quotidiana pulire l'unità con un panno morbido e asciutto oppure leggermente inumidito con acqua. Per rimuovere lo sporco ostinato, utilizzare un panno imbevuto di un detergente delicato e non abrasivo. Successivamente, assicurarsi di pulire completamente l'unità con un panno morbido e asciutto.
• Non utilizzare mai benzina, diluenti, alcool o solventi di alcun tipo, per evitare la possibilità di scoloritura e/o deformazione.

Precauzioni aggiuntive

• Utilizzare i pulsanti, i cursori o altri controlli, nonché i jack e i connettori dell'unità prestando ragionevole attenzione. Una manipolazione poco attenta può causare guasti.
• Scollegare i cavi afferrando il connettore e non tirando il cavo. In tal modo si eviterà di causare cortocircuiti o di danneggiare gli elementi interni del cavo.
• Per evitare di provocare disturbo alle persone, cercare di mantenere il volume dell'unità a livelli ragionevoli.

• Per trasportare l'unità, imballarla nella scatola originale, includendo l'imbottitura, se possibile. In caso contrario, utilizzare materiali di imballaggio equivalenti.

• Alcuni cavi di collegamento contengono resistenze. Per i collegamenti a dispositivi esterni, non utilizzare cavi con resistenze incorporate. L'utilizzo di tali cavi può causare una riduzione eccessiva del livello del suono o la produzione di suono inudibile. Per informazioni sulle specifiche dei cavi, contattare il produttore del cavo.

• Durante l'apertura o la chiusura del supporto a braccio, prestare attenzione a non procurarsi traumi da schiacciamento alle dita a causa delle parti in movimento. Nel caso in cui si utilizzi l'unità in luoghi in cui è prevista la presenza di bambini piccoli, assicurarsi che un adulto sia presente per la supervisione.

Licenza/Marchi

• MMP (Moore Microprocessor Portfolio) si riferisce all'elenco di brevetti concernenti l'architettura del microprocessore, sviluppata originariamente da Technology Properties Limited (TPL). Roland ha ottenuto l'utilizzo in licenza di tale tecnologia da parte di TPL Group.
• Roland e BOSS sono marchi di fabbrica registrati o marchi di fabbrica di Roland Corporation negli Stati Uniti e/o in altri paesi.
• I nomi delle società e dei prodotti citati nel presente documento sono marchi o marchi registrati dei rispettivi proprietari.

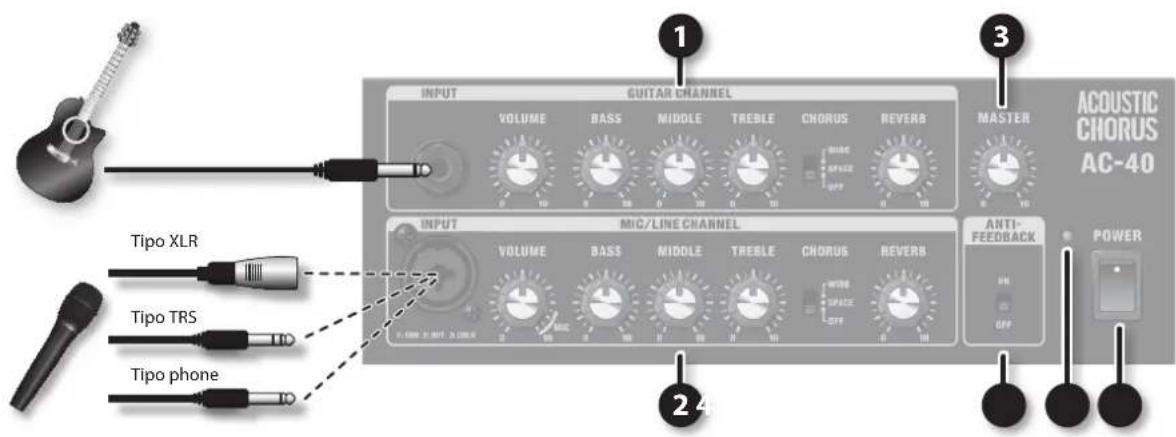

Pannello di controllo (collegamento della chitarra/microfono)

1 3 INPUT GUITAR CHANNEL VOLUME BASS MIDDLE TREBLE CHORUS REVERB MASTER AQUOSTIC CHORUS AC-40 INPUT MIG/LINE CHANNEL VOLUME BASS MIDDLE TREBLE CHORUS REVERB ANTI-FEEDBACK POWER Tipo XLR Tipo TRS Tipo phone 2 4

1 GUITAR CHANNEL

Jack INPUT

Collegate qui la chitarra.

Manopola [VOLUME]

Regola il volume del canale GUITAR.

Manopola [BASS]

Regola il livello sonoro delle basse frequenze.

Manopola [MIDDLE]

Regola il livello sonoro delle frequenze medie.

Manopola [TREBLE]

Regola il livello sonoro delle alte frequenze.

Manopola [CHORUS]

Seleziona il tipo di chorus da applicare (p. 6).

Manopola [REVERB]

Regola la quantità di riverbero (p. 6).

2 MIC/LINE CHANNEL

Jack INPUT

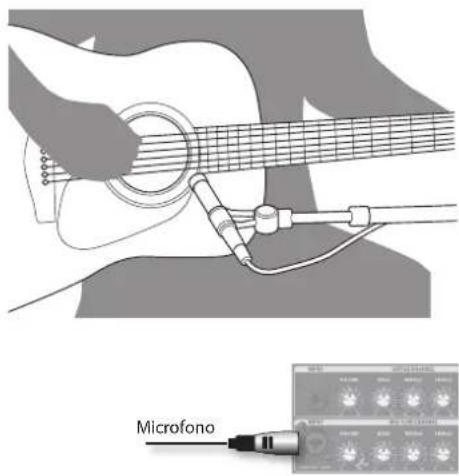

Collegate qui il microfono o il dispositivo di linea.

Potete utilizzare uno dei tre tipi di connettori (XLR, TRS, phone).

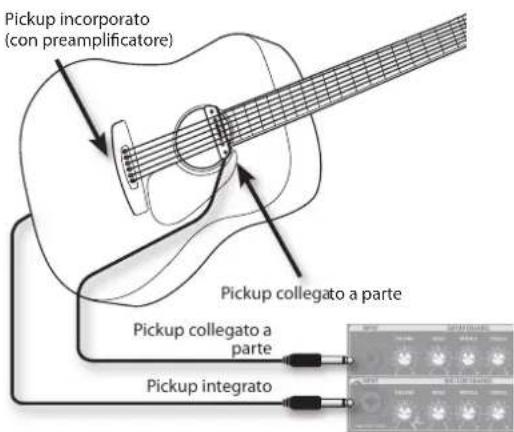

* Se la chitarra è dotata di pickup e di preamplificatore incorporato, è possibile anche collegarla all'ingresso della sezione MIC/LINE CHANNEL.

* L'unità dispone di jack del tipo XLR/TRS bilanciati. La modalità di cablaggio è mostrata in basso. Prima di effettuare qualsiasi tipo di connessione, verificate lo schema di cablaggio dei dispositivi che intendete collegare.

1: TERRA

2: CALDO

3: FREDDO

* L'alimentazione phantom non è disponibile.

Manopola [VOLUME]

Regola il volume del canale MIC/LINE.

Se utilizzate un microfono, impostate questa manopola in posizione MIC.

Manopola [BASS]

Regola il livello sonoro delle basse frequenze.

Manopola [MIDDLE]

Regola il livello sonoro delle frequenze medie.

Manopola [TREBLE]

Regola il livello sonoro delle alte frequenze.

Manopola [CHORUS]

Seleziona il tipo di chorus da applicare (p. 6).

Manopola [REVERB]

Regola la quantità di riverbero (p. 6).

3 Manopola [MASTER]

Regola il volume generale.

* Non ha effetto sull'uscita LINE OUT.

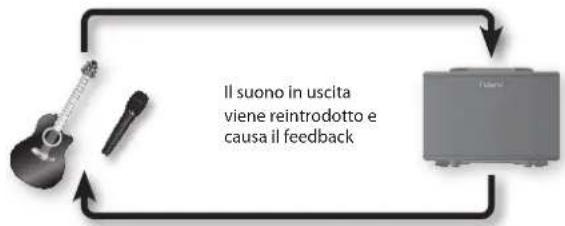

4 Switch [ANTI-FEEDBACK]

Attivate questa funzione per prevenire il feedback acustico (p. 7).

* Con lo switch in posizione "ON", il punto di innesco del feedback viene rilevato automaticamente.

* Il punto di feedback, così come individuato automaticamente dalla funzione, viene azzerato ogni volta che si accende l'unità.

5 Indicatore POWER

Si illumina quando si accende l'unità.

Switch [POWER]

Consente di accendere/spegnere l'unità.

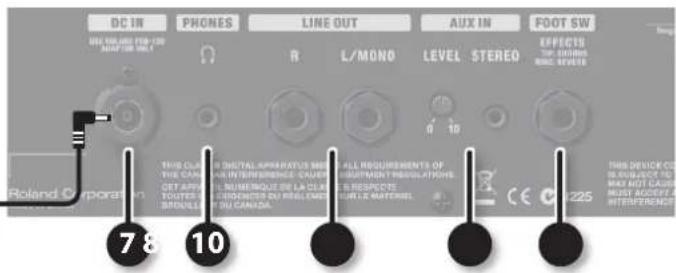

Pannello dei jack (collegamento dell'equipaggiamento)

NOTA

• Per prevenire guasti e malfunzionamenti all'attrezzatura, abbassate sempre il volume e spegnete tutte le unità del sistema prima di effettuare qualsiasi collegamento.
• Se si utilizzano cavi di collegamento con resistori, il livello del volume dell'apparecchiatura collegata agli ingressi (GUITAR CHANNEL, MIC/LINE CHANNEL, AUX IN) potrebbe risultare basso. In tal caso, utilizzate cavi di collegamento che non contengano resistori.

7

Jack DC IN

Collegate qui l'adattatore CA in dotazione.

* Utilizzate esclusivamente l'adattatore CA fornito con l'unità AC-40.

Qui potete collegare il mixer o il registratore.

Se desiderate inviare in uscita un segnale mono, collegate solo il jack L/MONO.

LINE OUT R L/MOBO e il mixer o il re in uscita un egate solo il jack

* La manopola [MASTER] non ha effetto sull'uscita dei jack LINE OUT.

10

Jack AUX IN jack/Manopola [LEVEL]

Utilizzate un cavo con mini jack per collegare qui un lettore CD o un lettore audio digitale. Utilizzate la manopola [LEVEL] per regolare il volume.

* L'effetto chorus/riverbero non può essere applicato al jack AUX IN.

11

Jack FOOT SW

Collegando un interruttore a pedale, potrete attivare/disattivare gli effetti con il piede.

* Per fare ciò, dovrete procurarvi interruttori a pedale di tipo momentaneo (BOSS FS-5U o FS-6; acquistabili separatamente).
- L'attivazione/disattivazione del chorus o del riverbero funziona congiuntamente per gli ingressi GUITAR CHANNEL e MIC/LINE CHANNEL.
- Se lo switch [CHORUS] è in posizione "OFF" o la manopola [REVERB] in posizione 0, non sarà possibile attivare o disattivare il chorus o il riverbero mediante l'interruttore a pedale.
- Se si utilizza un cavo con spinotto phone (mono) per collegare un solo interruttore a pedale, sarà possibile attivare o disattivare soltanto il chorus.

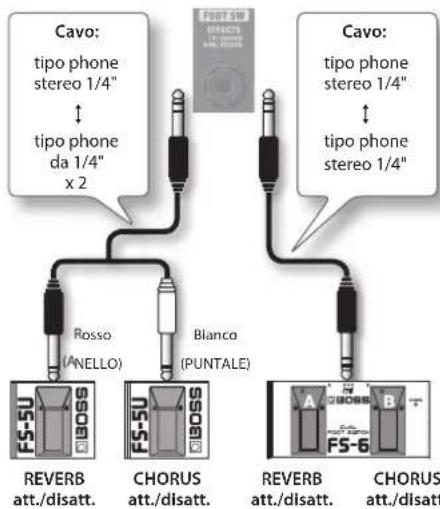

Cavo: tipo phone stereo 1/4" tipo phone da 1/4" x 2 Rosso (ANELLO) Blanco (PUNTALE) Cavo: tipo phone stereo 1/4" tipo phone stereo 1/4" REVERB att./disatt. CHORUS att./disatt. REVERB att./disatt. CHORUS att./disatt.

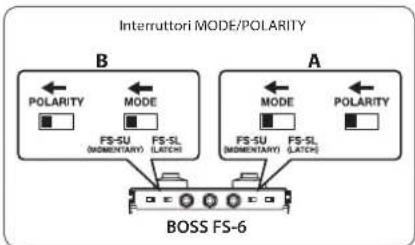

Impostate l'interruttore della polarità dei pedali come mostrato nella figura.

BOSS FS-5U
    subgraph_Device_A["BOSS FS-6"]
        direction TB
        A1["MODE"] --> B1["POLARITY"]
        A2["MODE"] --> B2["MODE"]
        A3["MODE"] --> B3["FS-SU (MOMENTARY)"]
        A4["MODE"] --> B4["FS-SL (LATCH)"]
        A5["POLARITY"] --> B5["FS-SU (MOMENTARY)"]
        A6["POLARITY"] --> B6["FS-SL (LATCH)"]
    end
    subgraph_Device_B["BOSS FS-6"]
        direction TB
        B1 --> C1["POLARITY"]
        B2 --> C2["MODE"]
        B3 --> C3["FS-SU (MOMENTARY)"]
        B4 --> C4["FS-SL (LATCH)"]
        B5 --> C5["POLARITY"]
        B6 --> C6["FS-SU (MOMENTARY)"]
        B7["POLARITY"] --> C7["FS-SL (LATCH)"]
    end
    Note: The diagram shows interruttori mode/polarity with directional arrows indicating polarity.

BOSS FS-5U BOSS FS-6

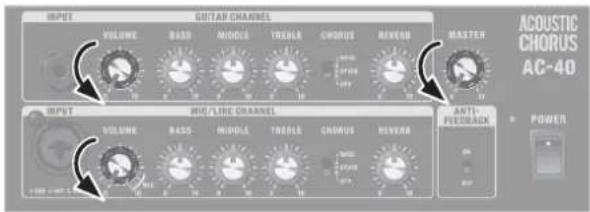

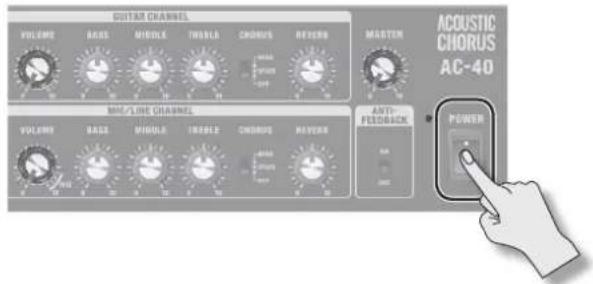

Accensione e spegnimento

Dopo aver effettuato tutti i collegamenti (p. 4, p. 5), assicurarsi di seguire la procedura descritta in basso per l'accensione delle unità del sistema. Accendendo le unità nell'ordine sbagliato, è possibile causare malfunzionamenti o guasti all'equipaggiamento.

1. Verificate che tutte le unità del sistema siano spente.
2. Impostate entrambe le manopole [VOLUME] e la manopola [MASTER] dell'unità AC-40 su 0.

INPUT VOLUME BASE MODULE TRESS CHORUS REVERD MASTER AQUOSTIC CHORUS AC-40 INPUT VOLUME BASE MODULE TRESS CHORUS REVERD POWER ANTI PLEDRAGA POWER

1. Accendete gli eventuali dispositivi esterni collegati al jack AUX IN.
2. Accendete l'unità AC-40.

GUITAR CHANNEL VOLUME BASIS MIDDLE THBSLA CHORUS REYERS MASTEN ACOUSTIC CHORUS AC-40 MINI/LINE CHANNEL VOLUME BASIS MIDDLE THBSLA CHORUS REYERS ANTI-FEDBACK POWER

* Questa unità è dotata di un circuito di protezione. Dopo l'accensione, è necessario attendere qualche secondo prima che l'unità cominci a funzionare normalmente.

1. Accendete gli eventuali dispositivi collegati ai jack LINE OUT.
2. Per lo spegnimento, abbassate il volume dell'unità AC-40 e di tutti i dispositivi connessi, quindi spegnete la strumentazione invertendo l'ordine con il quale sono stati accesi.

* Prima di accendere/spegnere l'unità, abbassate sempre il volume. Anche con il volume abbassato, all'accensione/spegnimento si potrebbe comunque avvertire un rumore. Ciò è tuttavia normale e non indica un guasto.

Utilizzo degli effetti

Gli effetti chorus e riverbero possono essere utilizzati sia per il canale Guitar sia per il canale Mic/Line.

Per ciascun canale, è possibile impostare individualmente la quantità di effetto da utilizzare.

Utilizzo del chorus

1. Impostate lo switch [CHORUS] di ciascun canale su "WIDE" o "SPACE".

CHORUS WIDE SPACE OFF

WIDE	Si tratta di un chorus stereo che elabora le tre bande di frequenza in modo indipendente.Applicando l'effetto chorus appropriato per ogni banda (per le basse, medie e alte frequenze), questo effetto crea un chorus ampio e profondo particolarmente adatto alla chitarra acustica.Le frequenze basse restano localizzate al centro e il suono diventa più ampio man mano che si passa dalle frequenze medie a quelle alte.
SPACE	Si tratta di un chorus che effettua il mix dei suoni durante la propagazione, un metodo possibile solo grazie ai sistemi stereo. Nel modello AC-40, il suono elaborato viene emesso dall'altoparlante destro (guardando l'unità), mentre il suono diretto viene emesso dall'altoparlante di sinistra. L'effetto chorus viene prodotto missando i suoni emessi dai due altoparlanti, mentre questi vengono diffusi.Rispetto al chorus generato elettronicamente, questo effetto presenta una diffusione nel panorama stereo più ampia e una spazialità più naturale.
OFF Non viene applicato alcun effetto di chorus.

* Quando lo switch [CHORUS] è in posizione "OFF", non sarà possibile attivare o disattivare il chorus mediante l'interruttore a pedale.

Utilizzo del riverbero

Si tratta di un riverbero stereo sviluppato specificatamente per gli strumenti acustici, che produce un suono ampio e naturale.

1. Utilizzate la manopola [REVERB] per regolare la quantità di riverbero.

REVERB 0 10

* Quando la manopola [REVERB] è in posizione 0, non sarà possibile attivare/disattivare il riverbero utilizzando l'interruttore a pedale.

Utilizzo della funzione Anti-Feedback

Cos'è il feedback acustico?

Si tratta di una spiacevole oscillazione (sibilo, ronzio o disturbo) che si verifica quando l'uscita di un altoparlante viene reindirizzata a un microfono o pickup, per poi essere amplificata e quindi tornare nuovamente all'altoparlante.

Si tratta di un fenomeno comune quando si punta il microfono verso un altoparlante oppure si alza eccessivamente il volume.

Cos'è la funzione Anti-Feedback?

Si tratta di una funzione che elimina il feedback acustico che può verificarsi tra chitarra o microfono e amplificatore. Il suono viene attenuato nell'intervallo di frequenza che genera il feedback.

Quando si utilizza la funzione Anti-Feedback, questo disturbo viene eliminato automaticamente.

1. Impostate lo switch [ANTI-FEEDBACK] in posizione "ON".

ANTI- FEEDBACK ON OFF

Con lo switch in posizione "ON", il punto di innesco del feedback (frequenza) viene rilevato automaticamente.

La funzione Anti-Feedback viene applicata al microfono o alla chitarra collegati agli ingressi di GUITAR CHANNEL e MIC/LINE CHANNEL.

PROMEMORIA

Per evitare inconvenienti durante l'esibizione, si consiglia di attivare la funzione anti-feedback prima di iniziare lo spettacolo.

NOTA

* Il punto di feedback, così come individuato automaticamente dalla funzione, viene azzerato ogni volta che si accende l'unità.
* Se la funzione anti-feedback non è sufficiente a eliminare l'innesco del suono, attuate la seguente procedura.

• Cambiate l'orientamento della chitarra o del microfono
- Allontanate la chitarra o il microfono dagli altoparlanti
• Abbassate il volume

Utilizzo del supporto a braccio

Se si rende necessario sollevare l'unità AC-40 da terra per migliorare la diffusione sonora, utilizzate lo specifico supporto a braccio integrato.

* Quando utilizzate il supporto a braccio, osservate le seguenti istruzioni.
- Collocate l'unità AC-40 su una superficie orizzontale.
- Non collocate nulla sull'unità AC-40, ed evitate di sedervi o salirci sopra.
- Non sollevate e non trasportate l'unità AC-40 afferrandola per il supporto a braccio.
* Se non lo utilizzate, ripiegate il supporto a braccio in posizione di riposo.
* Durante l'apertura o la chiusura del supporto a braccio, prestate attenzione a non procurarvi traumi da schiacciamento tra le parti in movimento e l'unità stessa. Non lasciate mai l'unità incustodita in presenza di bambini piccoli.

Cantante/performer

Potete cantare mentre suonate la chitarra.

• Collegate la chitarra all'ingresso GUITAR CHANNEL.
• Collegiate il microfono all'ingresso MIC/LINE CHANNEL.

Chitarra Microfono

Amplificazione dello strumento mediante un microfono

Potete utilizzare un microfono per riprendere il suono di uno strumento non dotato di un pickup.

• Collegiate il microfono all'ingresso MIC/LINE CHANNEL.
- Orientate il microfono verso lo strumento.

Microfono

* L'unità AC-40 non dispone di alimentazione phantom, per cui non è possibile utilizzare microfoni a condensatore che la richiedono per funzionare.

Duo chitarristico

Ecco come utilizzare l'unità con due chitarristi.

• Collegiate una chitarra all'ingresso GUITAR CHANNEL.
• Collegiate l'altra chitarra (con preamplificatore incorporato) all'ingresso MIC/LINE CHANNEL.

Prima chitarra Altra chitarra

Mix del suono proveniente da due tipi di pickup

Se la chitarra dispone di due tipi di pickup, potete utilizzare l'unità AC-40 per mixare i due timbri.

• Collegiate il pickup alla buca della chitarra all'ingresso GUITAR CHANNEL.
• Collegiate il pickup (con preamplificatore interno) incorporato nella chitarra all'ingresso MIC/LINE CHANNEL.

Pickup incorporato (con preamplificatore) Pickup collegato a parte Pickup collegato a parte Pickup integrato

Risoluzione dei problemi

Se il sistema non funziona come previsto, controllate per prima cosa quanto segue.

Problema Elementi da controllare Azione Pagina
L'unità non si accende L'adattatore CA incluso è stato collegato correttamente?		Controllate nuovamente il collegamento. Non utilizzate in alcun caso un adattatore CA diverso da quello specifico.	p. 5
Nessun suono/volume insufficiente	I collegamenti con gli altri dispositivi sono stati effettuati in modo corretto?	Controllate nuovamente i collegamenti.
	Le cuffie sono collegate?	Se le cuffie sono collegate, dagli altoparlanti dell'unità non uscirà alcun suono.
	La manopola [MASTER] è regolata correttamente?	Impostate un volume corretto per l'ascolto.	p. 4
	La manopola [VOLUME] di ciascun canale è regolata correttamente?
	La manopola AUX IN [LEVEL] è regolata correttamente? p. 5
	È stato collegato un microfono a condensatore che richiede alimentazione phantom per funzionare?	L'unità AC-40 non dispone di alimentazione phantom, per cui non è possibile utilizzare microfoni a condensatore che la richiedono per funzionare.	-
Il suono è distorto	La manopola [VOLUME] di ciascun canale è stata alzata eccessivamente?	Ruotate la manopola [VOLUME] di ciascun canale verso sinistra per abbassare il volume.	p. 4
Il livello di volume del dispositivo collegato ai jack INPUT o AUX IN è troppo basso	Si sta forse utilizzando un cavo di collegamento che contiene un resistore?	Utilizzate un cavo di collegamento senza resistore. -
Il suono non viene elaborato dal chorus o dal riverbero	Lo switch [CHORUS] potrebbe essere spento?	Impostate lo switch [CHORUS] di ciascun canale su "WIDE" o "SPACE".	p. 6
	La manopola [REVERB] è in posizione 0?	Ruotate la manopola [REVERB] di ciascun canale verso destra per regolare la quantità di riverbero.
	È stato collegato un interruttore a pedale per attivare/disattivare il chorus o il riverbero?	Attivate/disattivate il chorus o il riverbero utilizzando l'interruttore a pedale.	p. 5
	Non è possibile elaborare con il chorus o il riverbero il segnale in ingresso al jack AUX IN. -

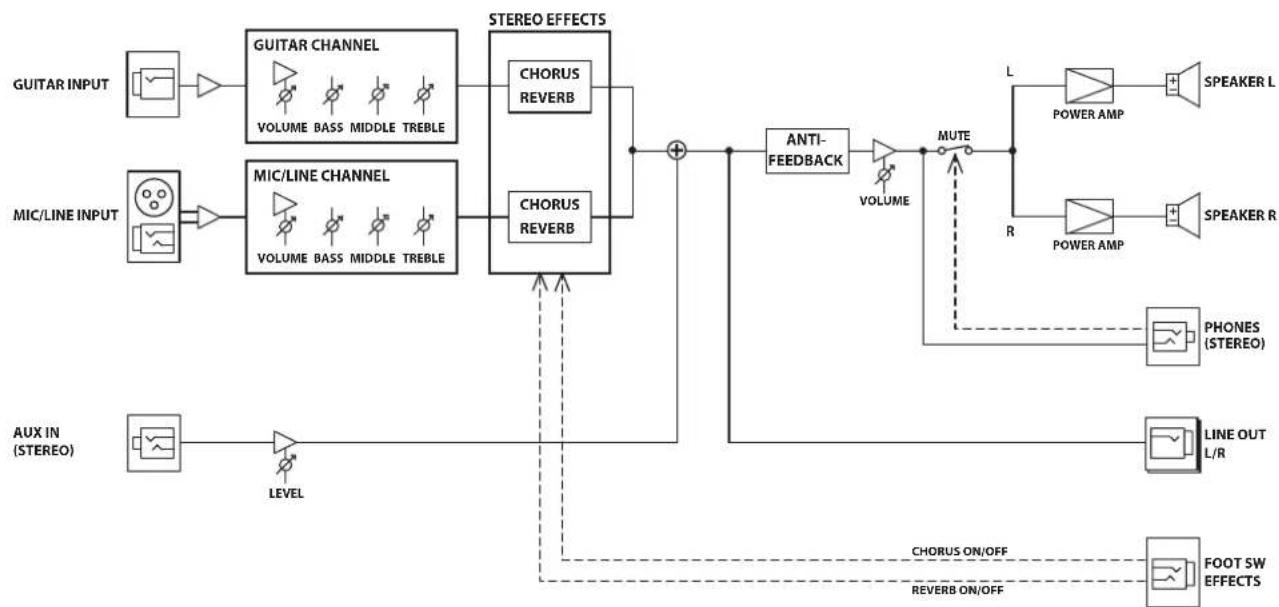

Diagramma a blocchi

Roland AC-40: AMPLIFICATORE PER CHITARRA ACUSTICA

Potenza nominale 35 W (17,5 W + 17,5 W)
Livello di ingresso nominale (1 kHz)	GUITAR CHANNEL: -10 dBuMIC/LINE CHANNEL: -50 dBu/-20 dBuAUX IN: -10 dBu
Livello di uscita nominale (1 kHz) LINE OUT: -10 dBu
Altoparlanti 16 cm (6,5 pollici) x 2
Controlli	GUITAR CHANNEL: Manopole VOLUME, BASS, MIDDLE, TREBLE, switch CHORUS (OFF, SPACE, WIDE), manopola REVERB
	MIC/LINE CHANNEL: Manopole VOLUME, BASS, MIDDLE, TREBLE, switch CHORUS (OFF, SPACE, WIDE), manopola REVERB
	ANTI-FEEDBACK: Switch ON/OFF
	AUX IN: Manopola LEVEL
	Altro: Manopola MASTER, interruttore POWER
Indicatore POWER
Connettori	Jack GUITAR CHANNEL INPUT: Tipo phone da 1/4"
	Jack MIC/LINE CHANNEL INPUT: Tipo XLR, tipo phone TRS 1/4"
	Jack AUX IN: Tipo mini phone stereo
	Jack LINE OUT (L/MONO, R): Tipo phone da 1/4"
	Jack PHONES: Tipo mini phone stereo
	Jack FOOT SW: Tipo phone TRS 1/4"
	Jack DC IN
Alimentazione	Adattatore CA
Assorbimento di corrente	480 mA
Dimensioni	362 (L) x 241 (P) x 265 (A) mm
Peso	5.3 kg
Accessori	Manuale dell'utente, adattatore CA e cavo di alimentazione
Accessori opzionali(acquistabili separatamente)	Interruttore a pedale: BOSS FS-5U, FS-6

* 0 dBu = 0,775 Vrms
* Nell'interesse del miglioramento del prodotto, le specifiche e/o l'aspetto di questa unità sono soggette a modifiche senza preavviso.

Viale delle Industrie 8,

20020 Arese, Milano, ITALY

TEL:[phone]

有关产品中所含有害物质的说明

Questo simbolo indica che nei paesi della Comunità europea questo prodotto deve essere smaltito separatamente dai normali rifiuti domestici, secondo la legislazione in vigore in ciascun paese. I prodotti che riportano questo simbolo non devono essere smaltiti insieme ai rifiuti domestici. Ai sensi dell'art. 13 del D.Lgs. 25 luglio 2005 n. 151.
