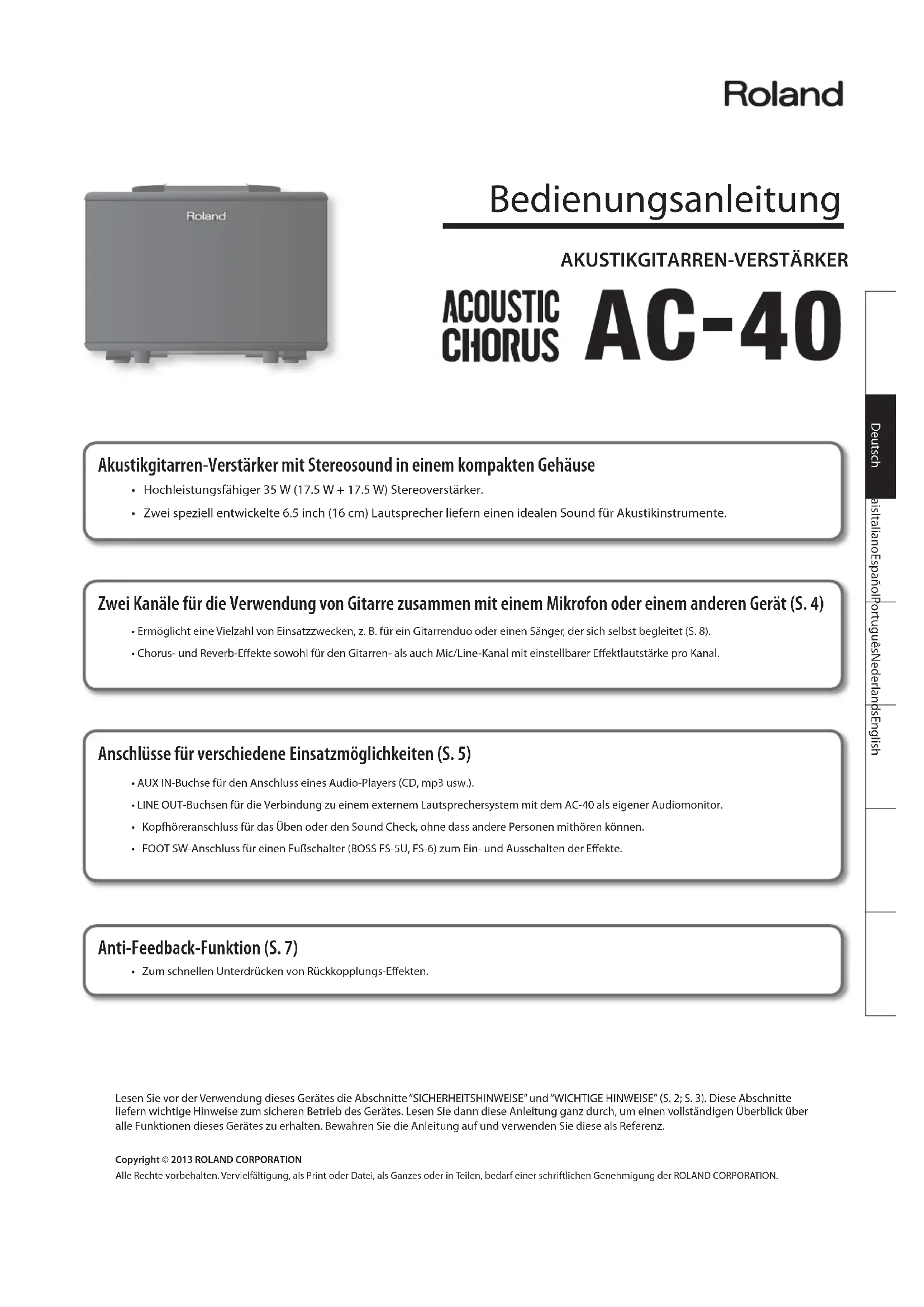

BEDIENUNGSANLEITUNG AC40 ROLAND

Akustikgitarren-Verstärker mit Stereosound in einem kompakten Gehäuse

• Hochleistungsfähiger 35 W (17.5 W + 17.5 W) Stereoverstärker.
• Zwei speziell entwickelte 6.5 inch (16 cm) Lautsprecher liefern einen idealen Sound für Akustikinstrumente.

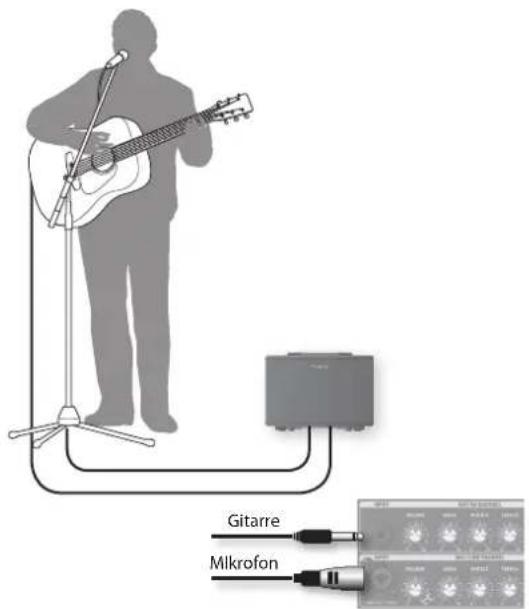

Zwei Kanäle für die Verwendung von Gitarre zusammen mit einem Mikrofon oder einem anderen Gerät (S. 4)

• Ermöglicht eine Vielzahl von Einsatzzwecken, z. B. für ein Gitarrenduo oder einen Sänger, der sich selbst begleitet (S. 8).
• Chorus- und Reverb-Effekte sowohl für den Gitarren- als auch Mic/Line-Kanal mit einstellbarer Effektlautstärke pro Kanal.

Anschlüsse für verschiedene Einsatzmöglichkeiten (S. 5)

• AUX IN-Buchse für den Anschluss eines Audio-Players (CD, mp3 usw.).
  • LINE OUT-Buchsen für die Verbindung zu einem externem Lautsprechersystem mit dem AC-40 als eigener Audiomonitor.
• Kopfhöreranschluss für das Üben oder den Sound Check, ohne dass andere Personen mithören können.
• FOOT SW-Anschluss für einen Fußschalter (BOSS FS-5U, FS-6) zum Ein- und Ausschalten der Effekte.

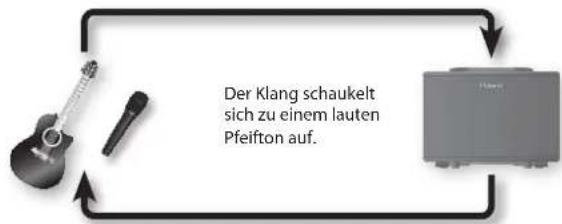

Anti-Feedback-Funktion (S. 7)

- Zum schnellen Unterdrücken von Rückkopplungs-Effekten.

Lesen Sie vor der Verwendung dieses Gerätes die Abschnitte "SICHERHEITSHINWEISE" und "WICHTIGE HINWEISE" (S. 2; S. 3). Diese Abschnitte liefern wichtige Hinweise zum sicheren Betrieb des Gerätes. Lesen Sie dann diese Anleitung ganz durch, um einen vollständigen Überblick über alle Funktionen dieses Gerätes zu erhalten. Bewahren Sie die Anleitung auf und verwenden Sie diese als Referenz.

Netzkabel mit einem geerdeten Anschluss verbinden

Schließen Sie den Netzstecker des Gerätes an eine Netzsteckdose mit Schutzleiterverbindung an.

Gerät vom Stromnetz trennen

Auch wenn das Gerät ausgeschaltet ist, ist es immer noch mit dem Stromnetz verbunden. Wenn Sie das Gerät vom Stromnetz trennen möchten, ziehen Sie den Netzstecker aus der Steckdose.

Das Gerät bzw. den Netzadapter nicht auseinander bauen bzw. verändern

Öffnen Sie weder das Gerät noch den Netzadapter, und nehmen Sie keine Änderungen daran vor.

Gerät nicht selber reparieren

Versuchen Sie nicht, das Gerät zu reparieren oder darin enthaltene Teile zu ersetzen. Wenden Sie sich bei allen Reparaturen an Ihren Roland-Vertragspartner, ein Roland-Service-Center in Ihrer Nähe oder an einen der autorisierten Roland-Vertriebspartner, die auf der Seite „Informationen“ aufgeführt sind.

Folgende Umgebungsbedingungen vermeiden

• Extreme Temperaturen (z. B. direktes Sonnenlicht in einem geschlossenen Fahrzeug, in der Nähe einer Heizungsleitung, auf Wärmequellen)
• Feuchtigkeit (z. B. Bäder, Waschräume, nasse Fußböden)
• Dampf oder Rauch
  • Hoher Salzgehalt in der Luft
  • Hohe Luftfeuchtigkeit
• Regen
  • Staub oder Sand
  • Starke Vibrationen oder Erschütterungen.

Auf einen stabilen Untergrund achten

Achten Sie darauf, dass das Gerät imme waagerecht und stabil steht. Platzieren Sie es nicht auf wackeligen Ständern oder schiefen Flächen.

Nur den beigefügten Netzadapter verwenden und auf eine korrekte Spannung achten

Verwenden Sie ausschließlich den im Lieferumfang des Gerätes enthaltenen Netzadapter. Achten Sie darauf, dass die Netzspannung mit der auf dem Netzadapter angegebenen Eingangsspannung übereinstimmt.

Andere Netzadapter haben möglicherweise eine andere Polarität oder sind auf eine andere Spannung ausgelegt, daher kann deren Verwendung eine Beschädigung, Fehlfunktion oder einen elektrischen Schlag zur Folge haben.

About the Symbols

Nur das beigefügte Netzkabel verwenden

Verwenden Sie ausschließlich das mit dem Gerät gelieferte Netzkabel. Verwenden Sie das mitgelieferte Netzkabel nicht für ein anderes Gerät.

Das Netzkabel nicht belasten und keine Gegenstände darauf abstellen

Verdrehen oder biegen Sie das Netzkabel nicht zu stark, und stellen Sie keine schweren Gegenstände auf das Kabel. Dadurch kann das Kabel beschädigt werden, was zu Unterbrechungen und Kurzschlüssen führen kann. Schadhafte Kabel können Brände und elektrische Schläge verursachen!

Zu hohe Lautstärken vermeiden

Dieses Gerät kann einzeln oder in Kombination mit einem Verstärker und Kopfhören oder Lautsprechern Schallpegel erzeugen, die zu dauerhaftem Gehörverlust führen können. Betreiben Sie das Gerät nicht über längere Zeit mit hoher oder unangenehmer Lautstärke. Sobald Sie eine Beeinträchtigung Ihres Gehörs oder ein Klingeln in den Ohren bemerken, sollten Sie den Betrieb des Gerätes sofort einstellen und sich an einen HNO-Arzt wenden.

Vorsicht bei kleinen Gegenständen und Flüssigkeiten

Achten Sie darauf, dass weder Gegenstände (z. B. leicht entzündliches Material, Münzen, Nadeln) noch Flüssigkeiten jeglicher Art (Wasser, Getränke usw.) in das Gerät gelangen.

Bei unnormalem Verhalten sofort ausschalten

Wenn einer der folgenden Fälle eintritt, ziehen Sie den Netzadapter aus der Steckdose, und wenden Sie sich an Ihren Fachhändler, ein Roland-Service-Center in Ihrer Nähe oder an einen der autorisierten Roland-Vertriebspartner, die auf der Seite „Informationen“ aufge

• Der Netzadapter, das Netzkabel oder der Stecker wurde beschädigt
• Rauch oder ein ungewöhnlicher Geruch tritt auf
• Gegenstände oder Flüssigkeiten sind in das Gerät gelangt
• Das Gerät war Regen (oder sonstiger Feuchtigkeit) ausgesetzt
• Das Gerät scheint nicht normal zu funktionieren oder seine Leistung weist eine deutliche Änderung auf.

! WARNING

Aufsichtspflicht von Erwachsenen

In Haushalten mit Kindern sollte ein Erwachsener anwesend sein und den Betrieb überwachen, bis das Kind alle wesentlichen Regeln beachten kann, die für den sicheren Betrieb des Gerätes unerlässlich sind.

Gerät vor Erschütterungen schützen

Schützen Sie das Gerät vor starken Stößen, und lassen Sie es nicht fallen.

Nicht zu viele Geräte an einer Netzsteckdose anschließen

Betreiben Sie den Netzadapter nicht zusammen mit einer zu großen Anzahl von Geräten an einer einzigen Netzsteckdose. Seien Sie besonders vorsichtig beim Einsatz von Verlängerungskabeln. Die Gesamtleistung aller an der Verlängerung betriebenen Geräte darf die für das Verlängerungskabel angegebene zulässige Leistung (Watt-/Ampère-Zahl) nicht überschreiten. Übermäßige Last kann dazu führen, dass sich die Isolierung erhitzt und ggf. schmilzt.

Betrieb des Gerätes im Ausland

Bevor Sie das Gerät in einem anderen Land betreiben, wenden Sie sich an Ihren Fachhändler, ein Roland-Service-Center in Ihrer Nähe oder an einen der autorisierten Roland-Vertriebspartner, die auf der Seite „Informationen“ aufgeführt sind.

! VORSICHT

Für ausreichende Belüftung sorgen

Das Gerät und der Netzadapter sollten so aufgestellt werden, dass deren Aufstellort oder -position nicht die erforderliche Belüftung beeinträchtigt.

Immer am Stecker anfassen, nicht am Kabel ziehen

Fassen Sie das Netzkabel des Netzadapters immer am Stecker an, wenn Sie diesen in eine Steckdose oder in das Gerät stecken oder herausziehen.

Staub regelmäßig entfernen

Sie sollten den Netzadapter in regelmäßigen Abständen aus der Steckdose herausziehen und die Kontakte am Stecker mit einem trockenen Tuch von Staub und anderen Ablagerungen befreien. Ziehen Sie den Netzstecker auch dann aus der Steckdose, wenn das Gerät längere Zeit außer Betrieb ist. Jegliche Staubansammlung zwischen Netzstecker und Steckdose kann die Isolierung beeinträchtigen und zu Bränden führen.

Kabel sicher verlegen

Sorgen Sie dafür, dass Kabel und Leitungen nicht durcheinander geraten. Achten Sie zudem darauf, dass sich alle Kabel und Leitungen außerhalb der Reichweite von Kindern befinden.

! VORSICHT

Nicht auf das Gerät stellen und keine anderen Gegenstände darauf abstellen

Stellen Sie sich nicht auf das Gerät, und stellen Sie keine schweren Gegenstände darauf ab.

Den Netzadapter nicht mit nassen Händen anfassen

Fassen Sie den Netzadapter niemals mit nassen Händen an, wenn Sie ihn in eine Steckdose oder das Gerät stecken oder herausziehen.

! VORSICHT

Vor Bewegen des Gerätes die Kabel trennen

Bevor Sie das Gerät bewegen, trennen Sie die Verbindung des Netzadapters mit der Steckdose sowie aller weiteren Kabel mit externen Geräten.

Vor Reinigen des Gerätes den Netzadapter abziehen

Bevor Sie das Gerät reinigen, schalten Sie es aus, und ziehen Sie den Netzadapter aus der Steckdose (S. 5).

! VORSICHT

Bei Gewitter den Netzadapter vom Stromnetz trennen

Bei angekündigtem oder heraufziehendem Gewitter sollten Sie immer den Netzadapter aus der Steckdose ziehen.

• Schließen Sie dieses Gerät nicht an die gleiche Netzsteckdose wie andere elektrische Geräte an, die durch einen Wechselrichter gesteuert (z. B. Kühlschrank, Waschmaschine, Mikrowellenherd oder Klimaanlage) oder durch einen Motor betrieben werden. Die erzeugten Interferenzen in der Netzversorgung können zu Fehlfunktionen oder hörbaren Störgeräuschen führen. Wenn es nicht möglich ist, eine gesonderte Steckdose zu verwenden, schalten Sie einen Netzentstörfilter zwischen dieses Gerät und die Netzsteckdose.
• Der Netzadapter wird bei Dauerbetrieb warm. Dies ist normal und kein Grund zur Beunruhigung.
• Schalten Sie alle beteiligten Geräte aus, bevor Sie diese zusammen schließen. Auf diese Weise können Sie Fehlfunktionen und/oder Schäden an den Lautsprechern oder anderen Geräten vermeiden.

Aufstellung

• Der Einsatz des Gerätes in der Nähe von Leistungsverstärkern (oder anderen Geräten mit großen Transformatoren) kann ein Brummen verursachen. Um dieses Problem zu umgehen, ändern Sie die Position dieses Gerätes, oder stellen Sie es in größerer Entfernung zur Störquelle auf.

- Dieses Gerät kann den Empfang von Radio- und Fernsehsignalen stören. Verwenden Sie es deshalb nicht in der Nähe solcher Empfangsgeräte.

- Wenn Geräte zur drahtlosen Kommunikation wie Mobiltelefone in der Umgebung dieses Gerätes verwendet werden, können Geräusche bei abgehenden oder ankommenden Gesprächen oder während der Verbindung entstehen. Sollten Sie Probleme dieser Art haben, verwenden Sie die Mobilfunkgeräte in größerer Entfernung zu diesem Gerät, oder schalten Sie sie aus.

- Setzen Sie das Gerät keinem direkten Sonnenlicht aus, stellen Sie es nicht neben Heizgeräten auf, lassen Sie es nicht in einem geschlossenen Fahrzeug liegen, und setzen Sie es auch sonst keinen extremen Temperaturen aus. Achten Sie auch darauf, dass Lichtquellen, deren Licht normalerweise auf kurze Distanz verwendet wird (z. B. eine Klavierlampe), oder kräftige Spots nicht für längere Zeit immer die gleiche Stelle des Gerätes beleuchten. Übermäßige Hitze kann zu Verformungen oder Verfärbungen des Gerätes führen.

• Wenn das Gerät bei einem Transport aus kalter/trockener Umgebung in eine feucht-warme Umgebung gelangt, können sich Wassertröpfchen (Kondensation) im Geräteinneren bilden. Es können Schäden oder Fehlfunktionen auftreten, falls Sie versuchen, das Gerät unter diesen Bedingungen zu betreiben. Bevor Sie das Gerät verwenden, lassen Sie es so lange stehen, bis die Kondensation vollständig verdampft ist.
• Vermeiden Sie es, dass Gummi, Vinyl oder ähnliche Materialien über längere Zeiträume auf dem Gerät liegen bleiben. Diese Gegenstände könnten die Oberfläche des Gerätes verfärben oder auf andere Weise beeinträchtigen.
• Kleben Sie keine Sticker, Abziehbilder oder ähnliches auf das Gerät. Beim Ablösen solcher Materialien vom Gerät könnte die Oberfläche beschädigt werden.
• Je nach Material und Temperatur der Oberfläche, auf der Sie das Gerät aufstellen, können die Gummifüße die Oberfläche verfärben oder beschädigen. Um dies zu vermeiden, legen Sie ein Stück Filz oder Stoff unter die Gummifüße. Achten Sie in diesem Fall darauf, dass das Gerät nicht wegrutschen kann.
• Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät. Sollte sich Flüssigkeit auf der Oberfläche befinden, wischen Sie diese mit einem weichen, trockenen Tuch ab.

Reinigung

- Für die normale Reinigung wischen Sie das Gerät mit einem weichen, trockenen oder leicht angefeuchteten Tuch ab. Um hartnäckigen Schmutz zu entfernen, verwenden Sie ein mit einer milden, nicht scheuernden Seifenlösung getränktes Tuch. Wischen Sie sorgfältig mit einem weichen, trockenen Tuch nach.

- Verwenden Sie kein Benzin oder Verdünnungsmittel, Alkohol oder sonstige Lösemittel, um Verfärbungen und/oder Verformungen zu vermeiden.

Zusätzliche Hinweise

• Seien Sie hinreichend vorsichtig beim Betätigen der Tasten, Regler und anderer Bedienelemente sowie beim Anschließen von Kabeln an den Buchsen des Gerätes. Eine unachtsame Handhabung kann zu Fehlfunktionen führen.

• Wenn Sie Kabel anschließen oder abziehen, fassen Sie das Kabel immer am Stecker an – ziehen Sie niemals am Kabel. Auf diese Weise vermeiden Sie Kurzschlüsse oder Schäden an inneren Kabelbestandteilen.

• Halten Sie die Lautstärke des Gerätes auf einem vernünftigen Maß, auch wenn Sie einen Kopfhörer verwenden.

• Wenn Sie das Gerät transportieren möchten, verpacken Sie es möglichst im Originalkarton (einschließlich des Verpackungsmaterials) oder in einer anderen, stabilen Verpackung (z.B. Hardcase).
• Verwenden Sie für Anschlüsse an diesem Gerät keine Kabel mit Widerständen. Die Verwendung solcher Kabel kann dazu führen, dass der Signalpegel sehr niedrig oder sogar unhörbar ist. Informationen zu den technischen Daten von Kabeln erhalten Sie vom jeweiligen Hersteller.

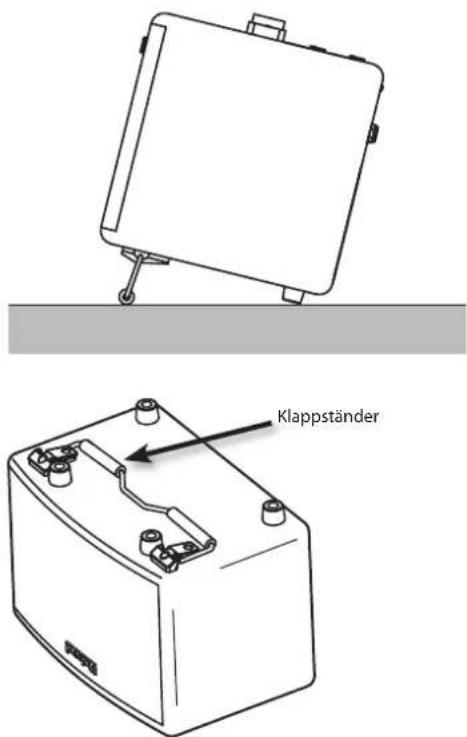

• Achten Sie darauf, sich bei Auf- bzw. Zuklappen des Ständers an der Unterseite des Gerätes nicht die Hände zu verletzen. Kinder sollten aus Sicherheitsgründen den Ständer nicht auf- bzw. zuklappen.

Lizenzen und Warenzeichen

• MMP (Moore Microprocessor Portfolio) ist ein Patent für Mikro-Prozessoren, entwickelt von der Technology Properties Limited (TPL). Roland ist ein Lizenznehmer der TPL-Gruppe.
• Roland und BOSS sind eingetragene Warenzeichen bzw. Warenzeichen der Roland Corporation in den USA und/oder anderen Ländern.
• Die in dieser Anleitung erwähnten Firmennamen und Produktbezeichnungen sind Warenzeichen bzw. eingetragene Warenzeichen des jeweiligen Namen-Inhabers.

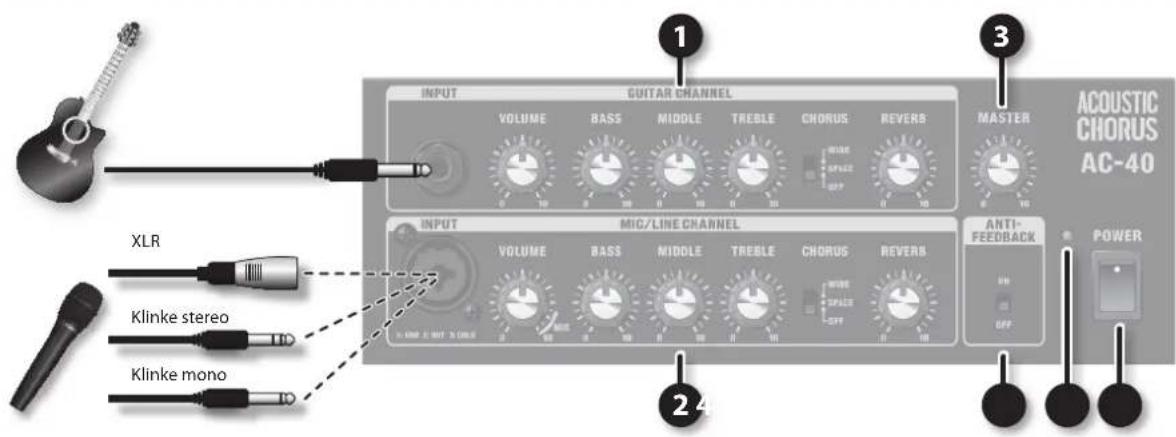

Anschlüsse und Regler für eine Gitarre bzw. ein Mikrofon

1 GUITAR CHANNEL 3 VOLUME BASS MIDDLE TREBLE CHORUS REVERS MASTER ACOUSTIC CHORUS AC-40 INPUT MIG/LINE CHANNEL INPUT VOLUME BASS MIDDLE TREBLE CHORUS REVERS ANTI-FEEDBACK POWER XLR Klinke stereo Klinke mono 2 4

1 GUITAR CHANNEL

INPUT-Buchse

Zum Anschluss der Gitarre.

[VOLUME]-Regler

Bestimmt die Lautstärke des Gitarren-Kanals.

[BASS]-Regler

Bestimmt die Lautstärke der tiefen Frequenzen.

[MIDDLE]-Regler

Bestimmt die Lautstärke der mittleren Frequenzen.

[TREBLE]-Regler

Bestimmt die Lautstärke der hohen Frequenzen.

[CHORUS]-Regler

Schaltet den Chorus-Typ um (S. 6).

[REVERB]-Regler

Bestimmt die Hall-Lautstärke (S. 6).

2 MIC/LINE CHANNEL

INPUT-Buchse

Zum Anschluss eines Mikrofons bzw. Gerätes mit Line-Pegel.

Die Anschluss-Optionen sind; XLR, Klinke stereo (TRS) oder Klinke mono.

* Gitarren mit Pickup und integriertem Vorverstärker können an den MIC/LINE CHANNEL angeschlossen werden.

* Der AC-40 besitzt einen symmetrischen XLR/TRS-Anschluss mit folgender Pin-Belegung. Prüfen Sie die entsprechende Pin-Belegung Ihres Gerätes, bevor Sie es anschließen.

1: GND 2: HOT 3: COLD

HOT (TIP)

* Phantomspeisung wird nicht unterstützt.

[VOLUME]-Regler

Bestimmt die Lautstärke des MIC/LINE-Kanals. Wenn Sie ein Mikrofon angeschlossen haben, wählen Sie eine Position innerhalb des MIC-Bereiches.

[BASS]-Regler

Bestimmt die Lautstärke der tiefen Frequenzen.

[MIDDLE]-Regler

Bestimmt die Lautstärke der mittleren Frequenzen.

[TREBLE]-Regler

Bestimmt die Lautstärke der hohen Frequenzen.

[CHORUS]-Regler

Schaltet den Chorus-Typ um (S. 6).

[REVERB]-Regler

Bestimmt die Hall-Lautstärke (S. 6).

3

[MASTER]-Regler

Bestimmt die Gesamt-Lautstärke.

* Dieser Regler wirkt sich nicht auf das LINE OUT-Signal aus.

4

[ANTI-FEEDBACK]-Schalter

Aktiviert die Anti Feedback-Funktion (S. 7).

* Die Rückkopplungs-Frequenz wird automatisch erkannt.

* Die Anti-Feedback-Funktion wird immer dann zurückgesetzt, wenn Sie das Gerät ein- und ausschalten.

5

POWER-Anzeige

Leuchtet, wenn das Gerät eingeschaltet ist.

6

[POWER]-Schalter

Schaltet das Gerät ein bzw. aus.

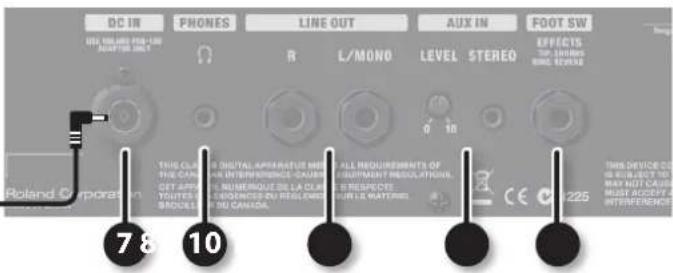

Die Anschlüsse auf der Rückseite

WICHTIG

• Regeln Sie immer die Lautstärke auf Minimum und lassen Sie die Geräte ausgeschaltet, bevor Sie neue Kabelverbindungen vornehmen. Damit beugen Sie eventuellen Fehlfunktionen bzw. Beschädigungen vor.
• Verwenden Sie für die Audioeingänge (GUITAR CHANNEL, MIC/LINE CHANNEL, AUX IN) keine Kabel mit integrierten Widerständen, da ansonsten die Lautstärke deutlich reduziert wird.

7

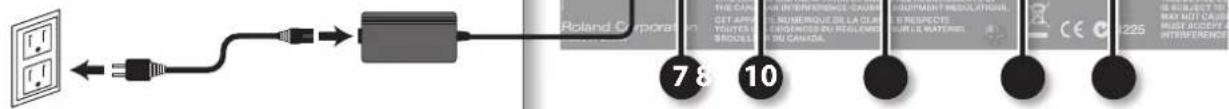

DC IN-Buchse

Zum Anschluss des beigefügten Netzadapters.

* Verwenden Sie nur den dem AC-40 beigefügten Netzadapter.

DC IN PHONES LINE OUT AUX IN FOOT SW USE SOLVED FOR LIME ADVERTURE ONLY R L/MONO LEVEL STEREO EFFECTS THE LIMES BING STRENGTH Roland Corporation THIS CLAR THE CAND GET AFTER TOUTES OF BRICULAR 78 10 R. DIGITAL APPARATE WITH AN INTERFERENCE CAUSEN IN NUMERIQUE DU LA CLAR LE PRODUITS DU RELOWS OF DE CANOVA. ALL REQUIREMENTS OF EQUIPMENT REGULATIONS, IS RESPECTS. CUR LE WATTAGE CE 225 THIS DEVICE IS BELECT TO MAX NOT CAUSE MUST ACCESS A INTERFERENCE

8
PHONES-Buchse

Zum Anschluss eines Kopfhörers mit Stereo Miniklinken-Anschluss.

Zum Anschluss an einen externen Mixer oder ein externes Lautsprechersystem.

Verbinden Sie für den Monobetrieb nur die L/MONO-Buch se.

* Der [MASTER]-Regler beinflusst nicht das über die LINE OUT-Buchsen ausgegebene Signal.

10

AUX IN-Buchse/[LEVEL]-Regler

Zum Anschluss eines externen Audio Players (mp3, CD, usw.) über ein Stereo Miniklinken-Kabel. Die Lautstärke wird mit dem [LEVEL]-Regler eingestellt.

* Die Chorus/Reverb-Effekte stehen für das Signal der AUX IN-Buchse nicht zur Verfügung.

11

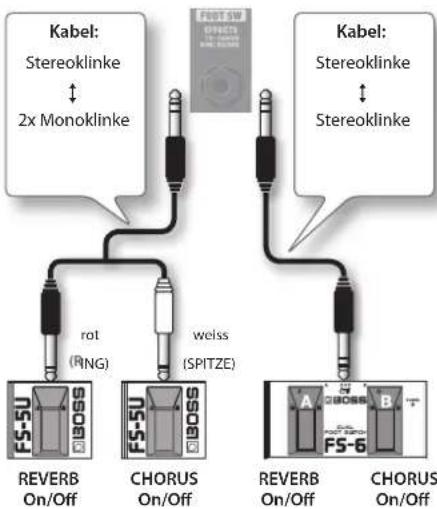

FOOT SW-Buchse

Wenn Fußtaster angeschlossen sind, können Sie das Ein- und Ausschalten von Effekten mit dem Fuß steuern.

* Verwenden Sie dafür den BOSS FS-5U oder FS-6 (zusätzliches Zubehör).
- Chorus On/Off und Reverb On/Off wirken gleichermaßen auf den GUITAR CHANNEL und MIC/LINE CHANNEL.
- Wenn der [CHORUS]-Schalter auf "OFF" bzw. der [REVERB]-Regler auf "0" gestellt ist, können der Chorus und Reverb nicht mit dem Fußschalter ein- bzw. ausgeschaltet werden.
- Wenn Sie nur einen Fußschalter über ein Mono-Klinkenkabel anschließen, kann nur der Chorus ein- bzw. ausgeschaltet werden.

Stellen Sie die Polarität der Fußschalter wie nachfolgend beschrieben ein.

BOSS FS-5U

MODE/POLARITY-Schalter

B POLARITY MODE FS-SU (MOMENTARY) FS-SL (LATCH) BOSS FS-6 A MODE POLARITY MODE FS-SU (MOMENTARY) FS-SL (LATCH)

BOSS FS-5U BOSS Foder

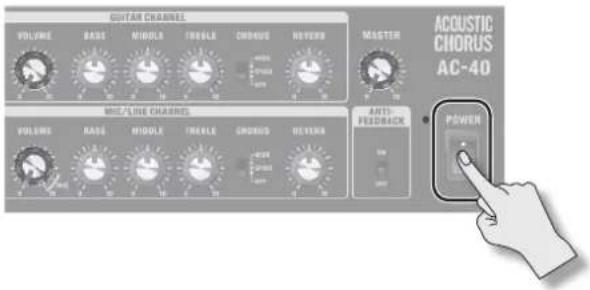

Ein- und Ausschalten

Nachdem Sie die Verbindungen hergestellt haben (S. 4, S. 5), schalten Sie die Geräte in der angegebenen Reihenfolge ein, um der Gefahr von Fehlfunktionen und/oder Schäden an Lautsprechern und anderen Geräten vorzubeugen.

1. Stellen Sie sicher, dass alle Geräte noch ausgeschaltet sind.

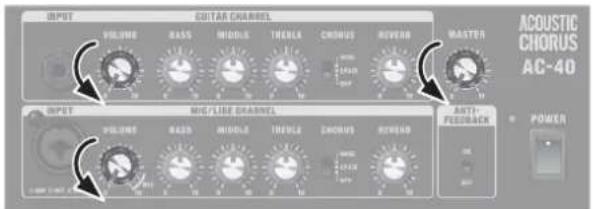

2. Setzen Sie am AC-40 den [VOLUME]-Regler und [MASTER]-Regler auf "0".

OUTPUT VOLUME RASS MODUL THREA CHORUS REVEAR MASTER ACOUSTIC CHORUS AC-40 OUTPUT MASCULAR CHANNEL POWER VOLUME RASS MODUL THREA CHORUS REVEAR MASTER POWER

1. Schalten Sie das externe Gerät ein, das an der AUX IN-Buchse angeschlossen ist.

2. Schalten Sie den AC-40 ein.

GUTAR CHANNEL VOLUME BASIS MINOLA TICLE CHORUS REVERM MASTER ACOUSTIC CHORUS AC-40 WHZ/LIME CHANNEL VOLUME BASIS MINOLA TICLE CHORUS REVERM ANTI-PEDRACK POWER ON OUT

* Dieses Gerät ist mit einer Schutzschaltung ausgestattet. Nach dem Einschalten entsteht eine kurze Betriebspause von einigen Sekunden, bis das Gerät normal arbeitet.

1. Schalten Sie das externe Gerät ein, das an den LINE OUT-Buchsen angeschlossen ist.

2. Wenn Sie die Geräte ausschalten möchten, regeln Sie die Lautstärken aller Geräte inkl. des AC-40 auf Minimum, und schalten Sie diese in umgekehrter Reihenfolge (im Vergleich zum Einschaltvorgang) aus.

* Achten Sie immer darauf, die Lautstärke herunterzuregeln, bevor Sie das Gerät einschalten. Auch bei vollständig heruntergeregelter Lautstärke hören Sie beim Einschalten möglicherweise ein Geräusch, dieses ist aber normal und stellt keine Fehlfunktion dar.

Anwendung der Effekte

Die Effekte Chorus und Reverb wirken sowohl auf den GUITAR CHANNEL als auch auf den MIC/LINE CHANNEL. Sie können die Effekt-Lautstärke pro Kanal individuell einstellen.

Der Chorus-Effekt

1. Setzen Sie den [CHORUS]-Schalter auf eine der Positionen "WIDE" oder "SPACE".

CHORUS WIDE SPACE OFF

WIDE	Ein Stereo-Chorus-Effekt, bei dem drei Frequenzbänder unabhängig voneinander verarbeitet werden. Dadurch entsteht ein Eindruck von besonderer Klangfülle, der perfekt zu einer akustischen Gitarre passt.Die tiefen Frequenzen bleiben im Zentrum des Klangfeldes. Bei Klängen im mittleren und hohen Frequenzbereich gewinnt der Sound an Fülle und Breite.
SPACE	Dieser Chorus-Effekt sorgt dafür, dass sich die Sounds im Raum mischen. Diese Methode ist nur bei einem Stereosystem möglich.Beim AC-40 gibt der rechte Lautsprecher (Ansicht der Vorderseite) den Soundeffekt aus. Der linke Lautsprecher erzeugt den direkten Sound. Der Chorus-Effekt entsteht, wenn sich die Klänge des linken und rechten Lautsprechers im Raum mischen.Gegenüber einem elektrisch gemischten Chorus-Effekt hat dieser Effekt eine größere Reichweite nach links und rechts und eine natürlichere Klangfülle.
OFF Der Chorus-Effekt ist ausgeschaltet.

* Wenn der [CHORUS]-Schalter auf "OFF" gesetzt ist, kann der Chorus-Effekt nicht mit einem Fußtaster ein- bzw. ausgeschaltet werden.

Der Reverb-Effekt

Dieses ist ein Stereo Reverb, der speziell für akustische Instrumente entwickelt wurde.

1. Stellen Sie die Hall-Lautstärke mit dem [REVERB]-Regler ein.

REVERB 0 10

* Wenn der [REVERB]-Regler auf "0" gesetzt ist, kann der Reverb-Effekt nicht mit einem Fußtaster ein- bzw. ausgeschaltet werden.

Die Anti-Feedback-Funktion

Was ist eine Rückkopplung?

Eine Rückkopplung ist eine unerwünschte Schwingung (Pfeifton), die auftritt, wenn das Signal eines Lautsprechers durch ein Mikrofon oder einen Tonabnehmer aufgenommen, verstärkt und dann erneut über den Lautsprecher ausgegeben wird.

Die Wahrscheinlichkeit einer Rückkopplung ist hoch, wenn Sie das Mikrofon in die Richtung eines Lautsprechers halten oder/und die Lautstärke sehr hoch drehen.

Der Klang schaukelt sich zu einem lauten Pfeifton auf.

Was ist die Anti-Feedback-Funktion?

Diese Funktion unterdrückt automatisch die Rückkopplung, die zwischen einer Gitarre oder einem Mikrofon und dem Verstärker auftreten kann. Dazu wird der Frequenzbereich abgeschwächt, in dem die Rückkopplung auftritt.

1. Stellen Sie den [ANTI-FEEDBACK]-Schalter auf "ON".

ANTI- FEEDBACK ON OFF

Die Rückkopplungs-Frequenz wird automatisch erkannt.

Die Anti-Feedback-Funktion wird auf das Mikrofon bzw. die Gitarre angewendet, die an den Eingängen GUITAR CHANNEL und MIC/LINE CHANNEL angeschlossen sind.

HINWEIS

Um eine Rückkopplung während des Spiels zu vermeiden, empfehlen wir Ihnen, die Anti-Feedback-Funktion zu aktivieren, bevor Sie zu spielen beginnen.

WICHTIG

* Die Anti-Feedback-Funktion wird immer dann zurückgesetzt, wenn Sie das Gerät ein- und ausschalten.
* Wenn die Anti-Feedback-Funktion nicht ausreicht, um Rückkopplungen zu unterdrücken, führen Sie folgende Schritte aus:
- Ändern Sie die Ausrichtung der Gitarre oder des Mikrofons.
- Vergrößern Sie den Abstand zwischen Gitarre oder Mikrofon und den Lautsprechern.
• Verringern Sie die Lautstärke.

Verwendung des Klappständers

Wenn Sie den AC-40 auf den Boden stellen, können Sie den an der Unterseite befestigten Ständer ausklappen und den Verstärker schräg stellen, so dass der Sound schräg nach oben abstrahlt.

Klappständer

WICHTIG

* Beachten Sie die folgenden Punkte:
- Der AC-40 muss auf einer geraden Oberfläche stehen.
- Es dürfen sich keine Gegenstände auf dem AC-40 befinden, und Sie dürfen sich nicht auf den AC-40 setzen bzw. sich darauf stellen.
- Der AC-40 darf nicht am Klappständer getragen werden.
* Wenn Sie den Ständer nicht benötigen, klappen Sie diesen wieder ein.
* Achten Sie darauf, sich bei Auf- bzw. Zuklappen des Ständers nicht die Hände zu verletzen. Kinder sollten aus Sicherheitsgründen den Ständer nicht auf- bzw. zuklappen.

Singen und Begleiten

Singen und gleichzeitig Gitarre spielen.

• Schließen Sie Ihre Gitarre an den GUITAR CHANNEL an.
• Schließen Sie das Mikrofon an den MIC/LINE CHANNEL an.

Gitarre Mikrofon

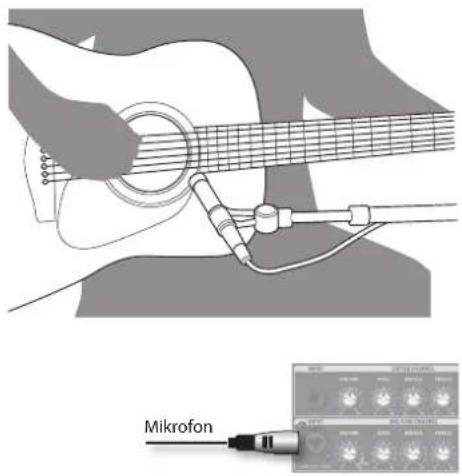

Abnahme des Instrumentes mit einem Mikrofon

Richten Sie das Mikrofon auf das Instrument.

• Schließen Sie das Mikrofon an den MIC/LINE CHANNEL an.
• Richten Sie das Mikrofon in Richtung Schallloch der Gitarre.

Mikrofon

* Der AC-40 besitzt keine Phantomspeisung. Wenn Sie ein Kondensator-Mikrofon einsetzen möchten, müssen Sie dafür ein zum jeweiligen Mikrofon passendes, externes Phantomspeisegerät verwenden oder auf ein dynamisches Mikrofon wechseln.

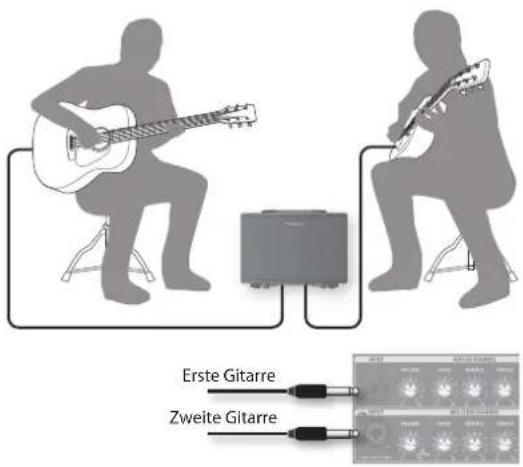

Gitarrenduo

Zwei Gitarristen können gleichzeitig spielen.

• Schließen Sie eine Gitarre an den GUITAR CHANNEL an.
• Schließen Sie die andere Gitarre (mit integriertem Vorverstärker) an den MIC/LINE CHANNEL an.

Erste Gitarre Zweite Gitarre

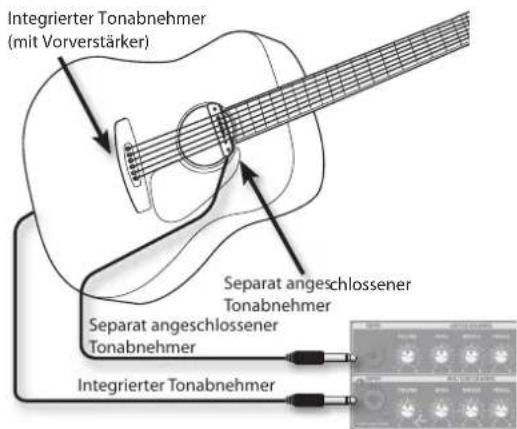

Mischen von Sounds zweier Tonabnehmer

Wenn Ihre Gitarre mit zwei Arten von Tonabnehmern ausgestattet ist, können Sie deren Signale mit dem AC-40 mischen.

• Schließen Sie den Tonabnehmer am Schallloch Ihrer Gitarre am GUITAR CHANNEL-Eingang an.
• Schließen Sie den in die Gitarre integrierten Tonabnehmer (mit internem Vorverstärker) an den MIC/LINE CHANNEL-Eingang an.

Integrierter Tonabnehmer (mit Vorverstärker) Separat angeschlossener Tonabnehmer Separat angeschlossener Tonabnehmer Integrierter Tonabnehmer

Mögliche Fehlerursachen

Wenn das System nicht wie erwartet funktioniert, prüfen Sie zuerst folgende Punkte.

Problem Mögliche Ursache Abhilfe Seite
Das Gerät lässt sich nicht einschalten	Ist der dem AC-40 beigefügte Netzadapter angeschlossen?	Überprüfen Sie dieses. Verwenden Sie in keinem Fall einen anderen Netzadapter.	S. 5
Kein Sound/Zu geringe Lautstärke	Sind die Kabelverbindungen zu den externen Geräten korrekt?	Überprüfen Sie die Verbindungen erneut.
	Ist ein Kopfhörer angeschlossen?	Falls ja, sind die Lautsprecher des AC-40 automatisch abgeschaltet.
	Ist der [MASTER]-Regler zu niedrig eingestellt?	Überprüfen Sie dieses.	S. 4
	Sind die [VOLUME]-Regler der Kanäle zu niedrig eingestellt?
	Ist der AUX IN [LEVEL]-Regler zu niedrig eingestellt? S. 5
	Verwenden Sie ein Kondensator-Mikrofon, das eine Phantom-speisung benötigt?	Der AC-40 stellt keine Phantomspeisung zur Verfügung. Sie müssen entweder ein dynamisches Mikrofon verwenden oder für das Kondensator-Mikrofon ein entsprechend passendes externes Phantomspeisegerät dazwischen schalten.	-
Der Sound ist verzerrt	Sind die [VOLUME]-Regler der Kanäle zu hoch eingestellt?	Drehen Sie den/die [VOLUME]-Regler weiter nach links.	S. 4
Die Lautstärke des an den INPUT-Buchsen bzw. AUX IN-Buchse angeschlossenen Gerätes ist zu niedrig	Verwenden Sie Kabel mit integriertem Widerstand?	Benutzen Sie nur Kabel ohne eingebauten Widerstand.	-
Der Chorus- bzw. Reverb-Effekt ist nicht hörbar	Ist der [CHORUS]-Effekt ausgeschaltet?	Setzen Sie den [CHORUS]-Schalter auf eine der Positionen "WIDE" oder "SPACE".	S. 6
	Ist der [REVERB]-Regler auf "0" gestellt?	Drehen Sie den/die [REVERB]-Regler weiter nach rechts.
	Wurde der Effekt mithilfe eines angeschlossenen Fußschalters ausgeschaltet?	Schalten Sie den Effekt durch Drücken des Fußschalters wieder ein.	S. 5
	Die Effekte Chorus und Reverb wirken nicht auf das Signal der AUX IN-Buchse.		-

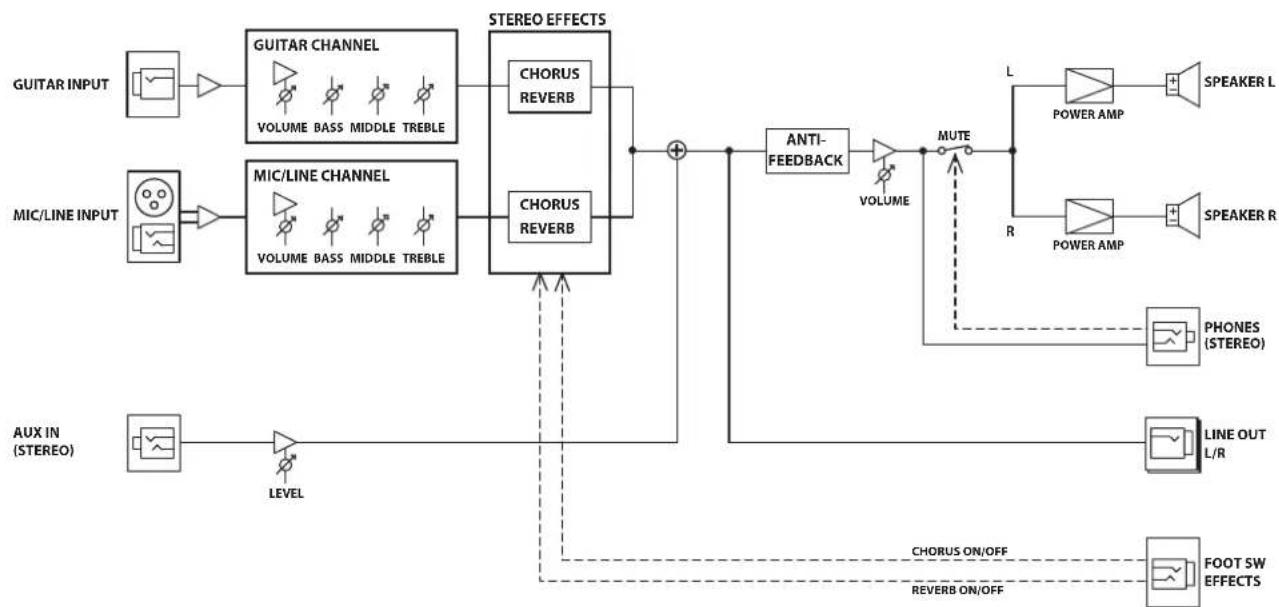

Blockschaltbild

Roland AC-40: ACOUSTIC GUITAR AMPLIFIER

Angegebene Ausgangsleistung 35 W (17.5 W + 17.5 W)
Nomineller Eingangspegel (1 kHz)	GUITAR CHANNEL: -10 dBuMIC/LINE CHANNEL: -50 dBu/-20 dBuAUX IN: -10 dBu
Nomineller Ausgangspegel (1 kHz) LINE OUT: -10 dBu
Lautsprecher 16 cm (6.5 inches) x 2
Bedienelemente/Regler	GUITAR CHANNEL: VOLUME-Regler, BASS-Regler, MIDDLE-Regler, TREBLE-Regler, CHORUS-Schalter (OFF, SPACE, WIDE), REVERB-Regler
	MIC/LINE CHANNEL: VOLUME-Regler, BASS-Regler, MIDDLE-Regler, TREBLE-Regler, CHORUS-Schalter (OFF, SPACE, WIDE), REVERB-Regler
	ANTI-FEEDBACK: ON/OFF-Schalter
	AUX IN: LEVEL-Regler
	Andere: MASTER-Regler, POWER-Schalter
Anzeige POWER
Anschlüsse	GUITAR CHANNEL INPUT-Buchse: Klinkenanschluss
	MIC/LINE CHANNEL INPUT-Buchse: XLR, Klinke stereo (TRS)
	AUX IN-Buchse: Stereo-Miniklinke
	LINE OUT (L/MONO, R)-Buchsen: Klinkenanschlüsse
	PHONES-Buchse: Stereo-Miniklinke
	FOOT SW-Buchse: Klinke stereo (TRS)
	DC IN-Buchse
Stromversorgung AC-Adapter
Stromverbrauch	480 mA
Abmessungen	362 (W) x 241 (D) x 265 (H) mm
Gewicht	ca. 5.3 kg
Beigefügtes Zubehör	Bedienungsanleitung, AC-Adapter, Netzkabel
Zusätzliches Zubehör	Fußschalter (BOSS FS-5U, FS-6)

* 0 dBu=0.775 Vrms

* Änderungen der technischen Daten und des Designs sind ohne vorherige Ankündigung möglich.

* Für Druckfehler wird keine Haftung übernommen.

Dieses Symbol bedeutet, dass dieses Produkt in EU-Ländern getrennt vom Hausmüll gesammelt werden muss gemäß den regionalen Bestimmungen. Mit diesem Symbol gekennzeichnete Produkte dürfen nicht zusammen mit den Hausmüll entsorgt werden.
