Mobile AC - Empfänger ROLAND - Kostenlose Bedienungsanleitung

Produkttyp	Stereo-Akustikgitarrenverstärker
Marke	Roland
Modell	Mobile AC
Ausgangsleistung	2,5 W + 2,5 W
Lautsprecher	10 cm (4 Zoll) x 2
Eingangskanäle	3 Kanäle: Gitarre, Mikrofon, Audio
Integrierte Effekte	Chorus, Reverb, Wide
Eingangsanschlüsse	MIC-Buchse (6,35-mm-Klinke), GUITAR-Buchse (6,35-mm-Klinke), AUDIO-Buchsen (Stereo-Miniklinke, Cinch/RCA)
Ausgangsanschlüsse	PHONES-Buchse (Stereo-Miniklinke)
Stromversorgung	6 AA-Alkalibatterien (LR6) oder Netzteil 9 V Gleichstrom (separat erhältlich)
Stromverbrauch	175 mA
Batteriebetriebsdauer	ca. 15 Stunden (Alkalibatterien)
Abmessungen	280 x 108 x 177 mm
Gewicht	2,5 kg (inkl. Batterien)
Enthaltenes Zubehör	Tragegurt, 6 AA-Alkalibatterien, Bedienungsanleitung
Optionen	Netzteil PSB-1U (je nach Region)
Montage	Kompatibel mit Mikrofonstativ (Durchmesser 9,5 mm oder 15 mm)
Nennpegel Eingang	AUDIO: -10 dBu, MIC: -50 dBu, GUITAR: -10 dBu
Wartung	Reinigung mit weichem, trockenem oder leicht feuchtem Tuch; Lösungsmittel vermeiden
Sicherheit	Nicht zerlegen; Feuchtigkeit vermeiden; angegebenes Netzteil verwenden
Reparierbarkeit	Batterien austauschbar; für andere Reparaturen wenden Sie sich an ein autorisiertes Roland Service Center
Eingetragene Marke	Roland Corporation

Häufig gestellte Fragen - Mobile AC ROLAND

Wie lege ich die Batterien in den Roland Mobile AC ein?

Öffnen Sie das Batteriefach auf der Rückseite. Legen Sie sechs AA-Alkalibatterien (LR6) ein und beachten Sie die angegebene Polarität (+/-). Schließen Sie den Deckel, indem Sie zuerst die Nasen in die Aussparungen einführen und dann fest drücken, bis er einrastet. Für eine optimale Betriebsdauer verwenden Sie neue Alkalibatterien und mischen Sie keine unterschiedlichen Typen oder Ladezustände.

Wie schließe ich eine Gitarre und ein Mikrofon an?

Verwenden Sie die GUITAR-Buchse (6,35-mm-Klinke) für Ihre Akustikgitarre und die MIC-Buchse (6,35-mm-Klinke) für das Mikrofon. Stellen Sie die Lautstärke mit den Reglern GUITAR VOLUME und MIC VOLUME ein. Das Gerät verarbeitet beide Quellen gleichzeitig. Um Rückkopplungen zu vermeiden, halten Sie das Mikrofon von den Lautsprechern fern oder reduzieren Sie die Lautstärke.

Wie verwende ich die Effekte Chorus, Reverb und Wide?

Um den Chorus zu aktivieren, drücken Sie den CHORUS-Schalter: Der bearbeitete Ton kommt aus dem rechten Lautsprecher, der Direktton aus dem linken. Für den Reverb drehen Sie den REVERB-Regler nach rechts (OFF zum Deaktivieren). Der Wide-Effekt (WIDE-Schalter) erweitert das Stereobild und verstärkt die anderen Effekte. Kombinieren Sie sie für einen räumlichen Klang.

Wie lange halten die Batterien?

Mit sechs AA-Alkalibatterien (LR6) beträgt die Betriebsdauer bei Dauerbetrieb ca. 15 Stunden. Diese Zeit variiert je nach Batterien und Nutzungsbedingungen (Lautstärke, Effekte). Wenn die Betriebsanzeige dunkler wird, tauschen Sie die Batterien schnell aus, um Klangverzerrungen zu vermeiden.

Kann ich ein Netzteil verwenden?

Ja, Sie können das Roland PSB-1U-Netzteil (separat erhältlich) an den DC IN-Eingang anschließen. Stellen Sie sicher, dass die Spannung der Ihrer Region entspricht. Es wird empfohlen, die Batterien auch bei Verwendung des Netzteils im Gerät zu lassen, um bei versehentlichem Abziehen des Netzteils weiterarbeiten zu können.

Wie montiere ich den Mobile AC auf ein Mikrofonstativ?

Drehen Sie das Gerät um und schrauben Sie den mitgelieferten Adapter für das Mikrofonstativ auf (wenn Sie ein Stativ mit 15 mm Durchmesser verwenden, entfernen Sie zuerst den Adapter). Befestigen Sie die Halterung für das Mikrofonstativ (Durchmesser 9,5 mm oder 15 mm) unter dem Gerät. Montieren Sie die Einheit auf einem stabilen Mikrofonstativ (max. Höhe 125 cm, Beinöffnung mind. 63 cm). Überprüfen Sie vor der Verwendung die Stabilität.

Was tun, wenn der Klang verzerrt ist?

Überprüfen Sie zuerst die Lautstärkepegel: Drehen Sie die VOLUME-Regler (MIC, GITARRE, AUDIO) herunter, wenn sie zu hoch eingestellt sind. Wenn Sie Batterien verwenden, kann der Klang bei schwachen Batterien verzerrt sein; tauschen Sie sie aus oder verwenden Sie das Netzteil. Stellen Sie außerdem sicher, dass die Anschlusskabel keinen Widerstand enthalten (bevorzugen Sie Kabel ohne Widerstand).

Wie reinige ich das Gerät?

Verwenden Sie zur täglichen Reinigung ein weiches, trockenes Tuch. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit Wasser oder einem milden, nicht scheuernden Reinigungsmittel und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie niemals Benzin, Verdünner, Alkohol oder Lösungsmittel, da diese das Gerät verfärben oder verformen könnten.

Kann ich einen Kopfhörer mit dem Mobile AC verwenden?

Ja, schließen Sie einen Kopfhörer (Stereo-Miniklinke) an die PHONES-Buchse an. Wenn ein Kopfhörer angeschlossen ist, werden die integrierten Lautsprecher stummgeschaltet. So können Sie leise spielen und dabei die Effekte und die Mischung der Quellen (Gitarre, Mikrofon, Audio) nutzen.

Was tun bei einer Störung?

Schlagen Sie zuerst im Abschnitt Störungsbehebung der Bedienungsanleitung nach. Überprüfen Sie die Batterien, die Anschlüsse und die Lautstärkeeinstellungen. Wenn das Problem weiterhin besteht, schalten Sie das Gerät aus, ziehen Sie das Netzteil ab und wenden Sie sich an Ihren Roland-Händler oder ein autorisiertes Service-Center (Liste auf der Roland-Website). Versuchen Sie keine Reparaturen selbst durchzuführen.

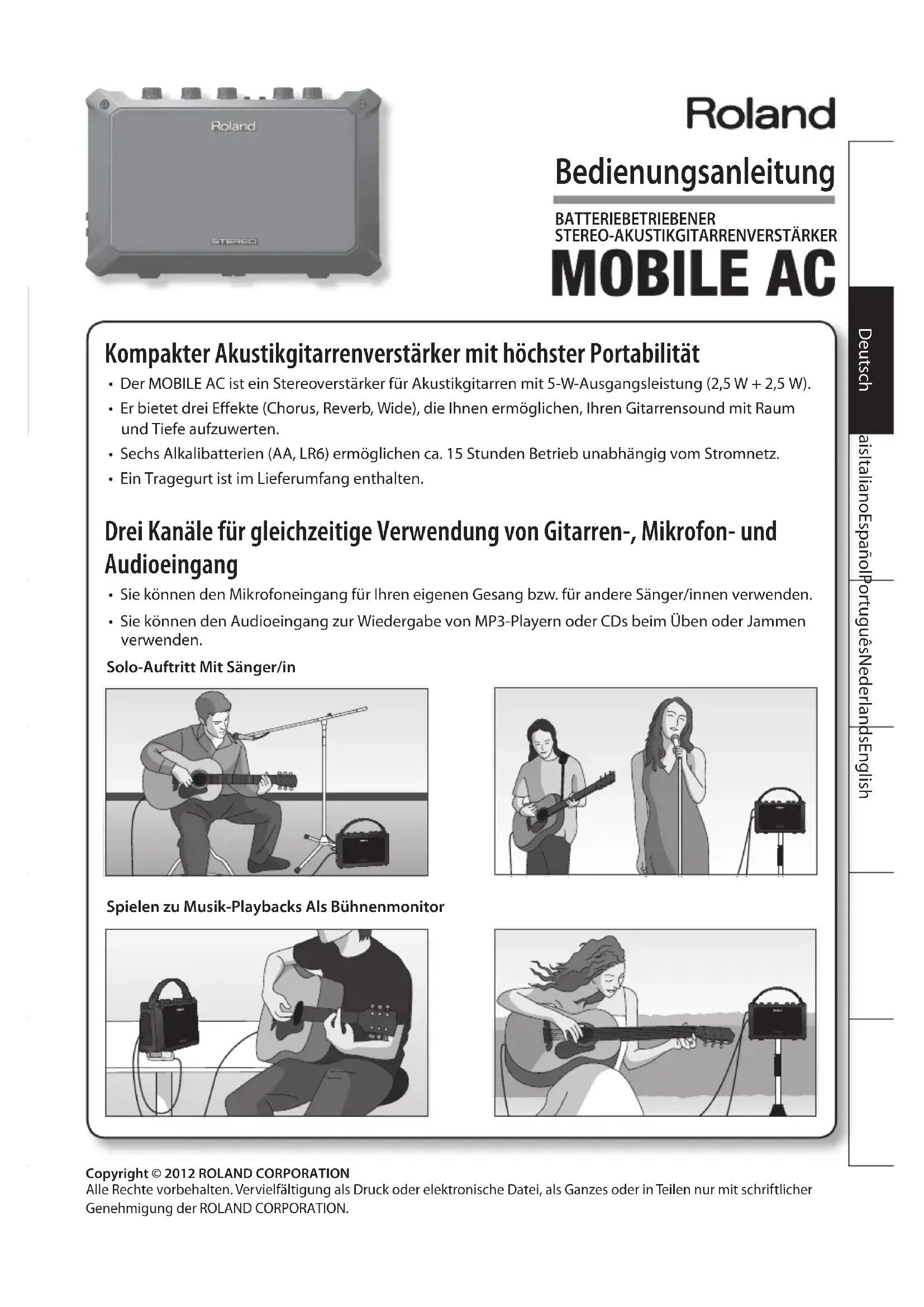

BEDIENUNGSANLEITUNG Mobile AC ROLAND

Kompakter Akustikgitarrenverstärker mit höchster Portabilität

• Der MOBILE AC ist ein Stereoverstärker für Akustikgitarren mit 5-W-Ausgangsleistung (2,5 W + 2,5 W).
• Er bietet drei Effekte (Chorus, Reverb, Wide), die Ihnen ermöglichen, Ihren Gitarrensound mit Raum und Tiefe aufzuwerten.
• Sechs Alkalibatterien (AA, LR6) ermöglichen ca. 15 Stunden Betrieb unabhängig vom Stromnetz.
• Ein Tragegurt ist im Lieferumfang enthalten.

Drei Kanäle für gleichzeitige Verwendung von Gitarren-, Mikrofon- und Audioeingang

• Sie können den Mikrofoneingang für Ihren eigenen Gesang bzw. für andere Sänger/innen verwenden.
• Sie können den Audioeingang zur Wiedergabe von MP3-Playern oder CDs beim Üben oder Jammen verwenden.

Solo-Auftritt Mit Sänger/in

Spielen zu Musik-Playbacks Als Bühnenmonitor

Bevor Sie das Gerät einsetzen, lesen Sie die folgenden Abschnitte sorgfältig durch: „SICHERER BETRIEB DES GERÄTES“ und „WICHTIGE HINWEISE“ (S. 11; S. 14). Diese Abschnitte liefern wichtige Hinweise zum sicheren Betrieb des Geräts. Um sicherzustellen, dass Sie mit dem gesamten Funktionsumfang Ihres neuen Gerätes vertraut sind, sollten Sie die Bedienungsanleitung vollständig lesen. Bewahren Sie diese Anleitung an einem Ort auf, an dem Sie bei Bedarf schnell darauf zurückgreifen können.

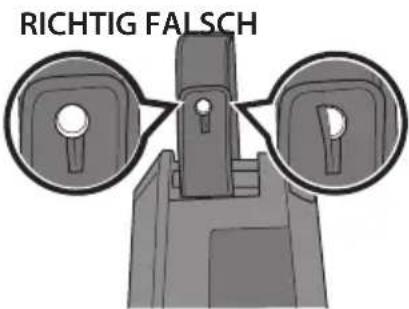

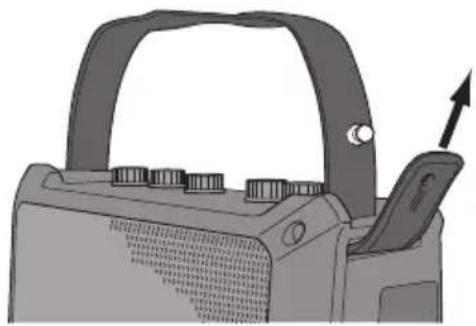

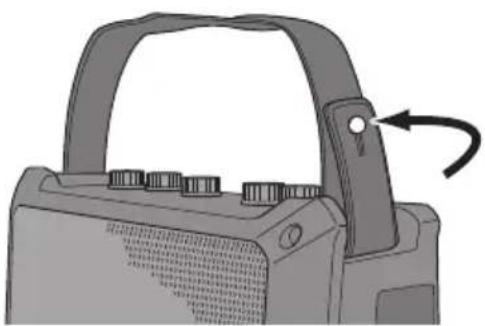

Anbringen des Tragegurts

1. Führen Sie den Gurt durch die Halterung.

1. Befestigen Sie den Gurt am Gurt-Pin.

• Verwenden Sie nur den mitgelieferten Gurt.
• Befestigen Sie den Gurt so, dass er sich nicht versehentlich lösen kann. Falls der Gurt locker ist, während der MOBILE AC am Gurt getragen wird, könnte der Verstärker zu Boden fallen, was Schäden oder Verletzungen verursachen kann.
• Machen Sie keine Dreh- oder Schwingbewegungen mit dem MOBILE AC, während Sie ihn am Gurt halten. Dies ist äußerst gefährlich, da sich dadurch der Gurt lösen oder, wenn die Bewegung zu oft wiederholt wird, sogar reißen kann.
• Der mitgelieferte Gurt ist für den ausschließlichen Gebrauch mit dem MOBILE AC vorgesehen. Verwenden Sie diesen Gurt nicht für andere Produkte.

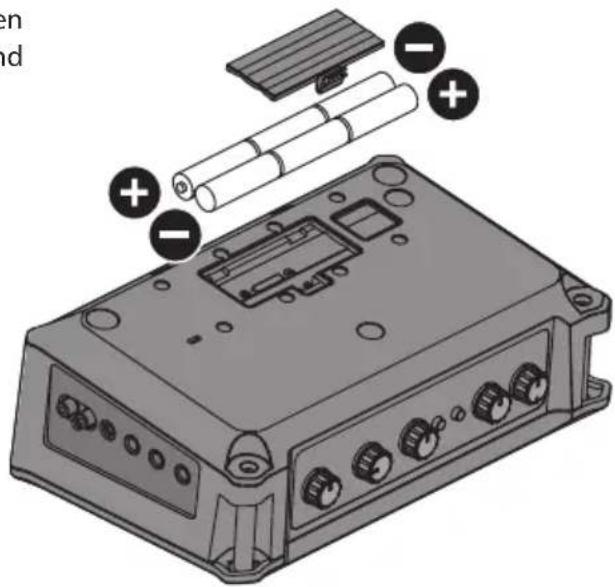

Einsetzen der Batterien

Setzen Sie die sechs mitgelieferten Alkalibatterien (AA, LR6) wie in der Abbildung dargestellt ein und achten Sie dabei auf die richtige Polarität.

- Führen Sie beim Schließen des Batteriefachdeckels als erstes die Zapfen am Deckel in die entsprechenden Aussparungen ein, und drücken Sie dann den Deckel fest zu, bis er hörbar einrastet.

- Eine unsachgemäße Handhabung von Batterien kann zu Auslaufen, Überhitzung, Feuer und Explosionen führen. Lesen Sie vor der Verwendung von Batterien alle den Batterien beigefügten Sicherheitshinweise, und beachten Sie diese genau.

- Befolgen Sie sorgfältig die Anweisungen zum Einsetzen der Batterien. Achten Sie dabei genau auf die richtige Polarität.

- Verwenden Sie neue Batterien nicht zusammen mit gebrauchten Batterien. Verwenden Sie nicht Batterien unterschiedlichen Typs.

- Nehmen Sie die Batterien aus dem Gerät heraus, wenn Sie dieses für längere Zeit nicht benutzen.

- Bewahren Sie Batterien nicht zusammen mit metallischen Gegenständen wie Kugelschreibern, Halsketten, Haarnadeln usw. auf.

- Gebrauchte Batterien müssen gemäß den gesetzlichen Bestimmungen Ihrer Region entsorgt werden.

- Verwenden Sie für den Batteriebetrieb dieses Gerätes Alkalibatterien.

• Trennen Sie im Batteriebetrieb den Netzadapter vom Gerät.

• Voraussichtliche Batterielebensdauer bei Dauernutzung: Alkalibatterien (AA, LR6): ca. 15 Stunden

* Diese Werte sind von den technischen Daten der Batterien und den tatsächlichen Betriebsbedingungen abhängig.

ANMERKUNG

Wenn Sie einen Netzadapter (separat erhältlich) verwenden möchten, siehe S. 6.

Die Bedienoberfläche und Anschlüsse

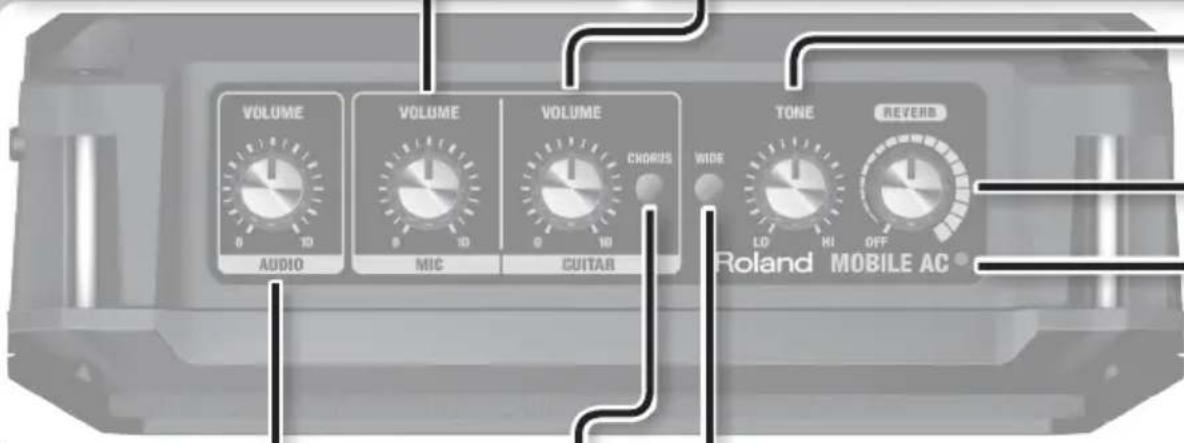

Das Bedienfeld

Einstellen der Lautstärke

Regler [MIC VOLUME]

Zur Einstellung der Lautstärke des Mikrofons.

Regler [GUITAR VOLUME]

Zur Einstellung der Lautstärke der Gitarre.

Zur Einstellung der Lautstärke des an die Buchsen AUDIO angeschlossenen Gerätes (Stereo-Miniklinkenbuchse und Cinch-Stecker).

* Wenn die Lautstärke der an der Stereo-Miniklinkenbuchse und den Cinch-Buchsen angeschlossenen Geräte einzeln geregelt werden soll, stellen Sie die Lautstärke an den angeschlossenen Geräten ein.

Verbreitern des Klangfeldes

Schalter [WIDE]

Wenn Sie diesen Schalter hinein drücken, wird das vom MOBILE AC erzeugte Klangbild verbreitert.

Wenn Sie Chorus und Reverb zusammen verwenden, wird der Klangverbreiterungseffekt noch verstärkt.

AUSEIN

Einen Chorus-Effekt zum Gitarrenklang hinzufügen

Schalter [CHORUS]

Wenn Sie diesen Schalter hinein drücken, erhält der Gitarrenklang einen Chorus-Effekt. Dies erzeugt einen außergewöhnlichen Raumklang. Der rechte Lautsprecher (Gerät von vorne) des MOBILE AC gibt den Klangeffekt wieder und der linke Lautsprecher den direkten Klang.

Der Chorus-Effekt entsteht, wenn sich die Ausgaben des linken und rechten Lautsprechers im Raum mischen (räumlich erzeugter Chorus-Effekt).

AUSEIN

Anzeige POWER

Diese Anzeige leuchtet, wenn das Gerät eingeschaltet ist.

* Bei Batteriebetrieb wird die Anzeige zunehmend dunkler, sobald die Batteriespannung absinkt. Ersetzen Sie dann die Batterien so bald wie möglich.

Einstellen der Klanghelligkeit

Regler [TONE]

Mit diesem Regler kann die Helligkeit des vom MOBILE AC erzeugten Klangs eingestellt werden. Durch Drehen des Reglers nach rechts wird der Sound heller, durch Drehen des Reglers nach links wird der Sound gedämpft.

Einen Reverb-Effekt hinzufügen

Regler [REVERB]

Mit diesem Regler kann für den Mikrofon- oder Gitarrensound durch Hinzufügen von Hall ein Raumeffekt erzeugt werden, der sich wie der Klang in einem großen Raum oder einer Halle anhört. Wenn Sie den Regler nach rechts drehen, wird der Halleffekt zunehmend verstärkt. Wenn Sie keinen Hall hinzufügen möchten, stellen Sie den Regler in die OFF-Position.

Seitliches Bedienfeld (Geräteanschlüsse)

HINWEIS

Um Fehlfunktionen zu vermeiden, regeln Sie stets die Lautstärke herunter, und schalten Sie alle Geräte aus, bevor Sie eine Verbindung herstellen.

Buchse MIC

Zum Anschließen eines Mikrofons mit Klinkenstecker.

Buchse GUITAR

Hier kann eine Gitarre mit Tonabnehmer angeschlossen werden.

Buchsen AUDIO

MIC

GUITAR

AUDIO

STEREO

L

B

Zum Anschließen von MP3- oder CD-Player.

Ein Stereo-Miniklinkenstecker oder zwei Cinch-Stecker können angeschlossen werden.

Die an der Stereo-Miniklinkenbuchse und den Cinch-Buchsen angeschlossenen Geräte werden gemischt wiedergegeben.

Seitliches Bedienfeld

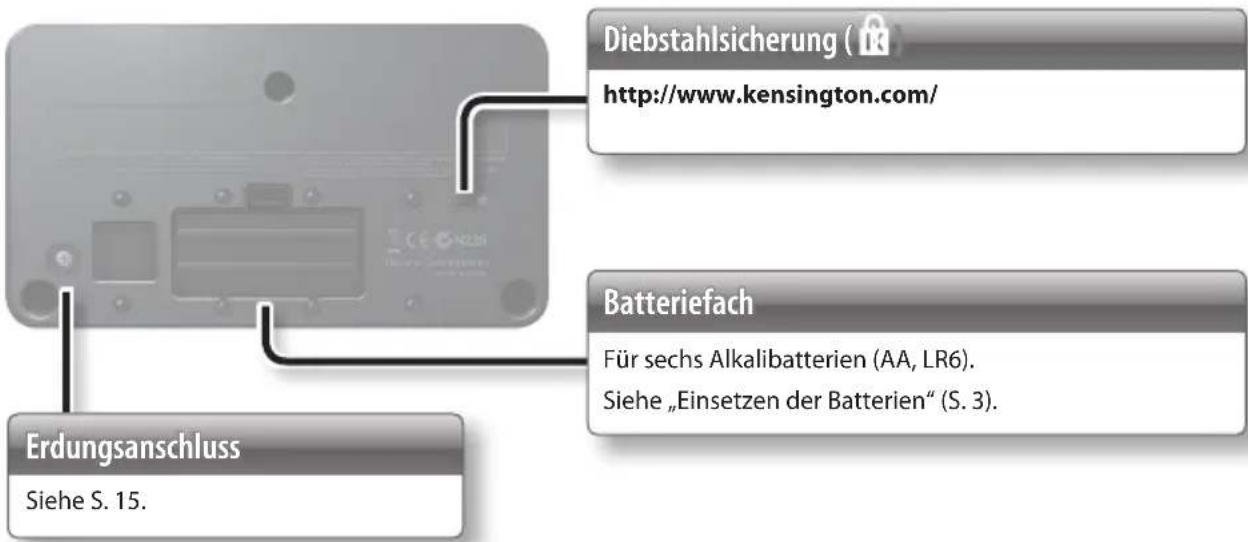

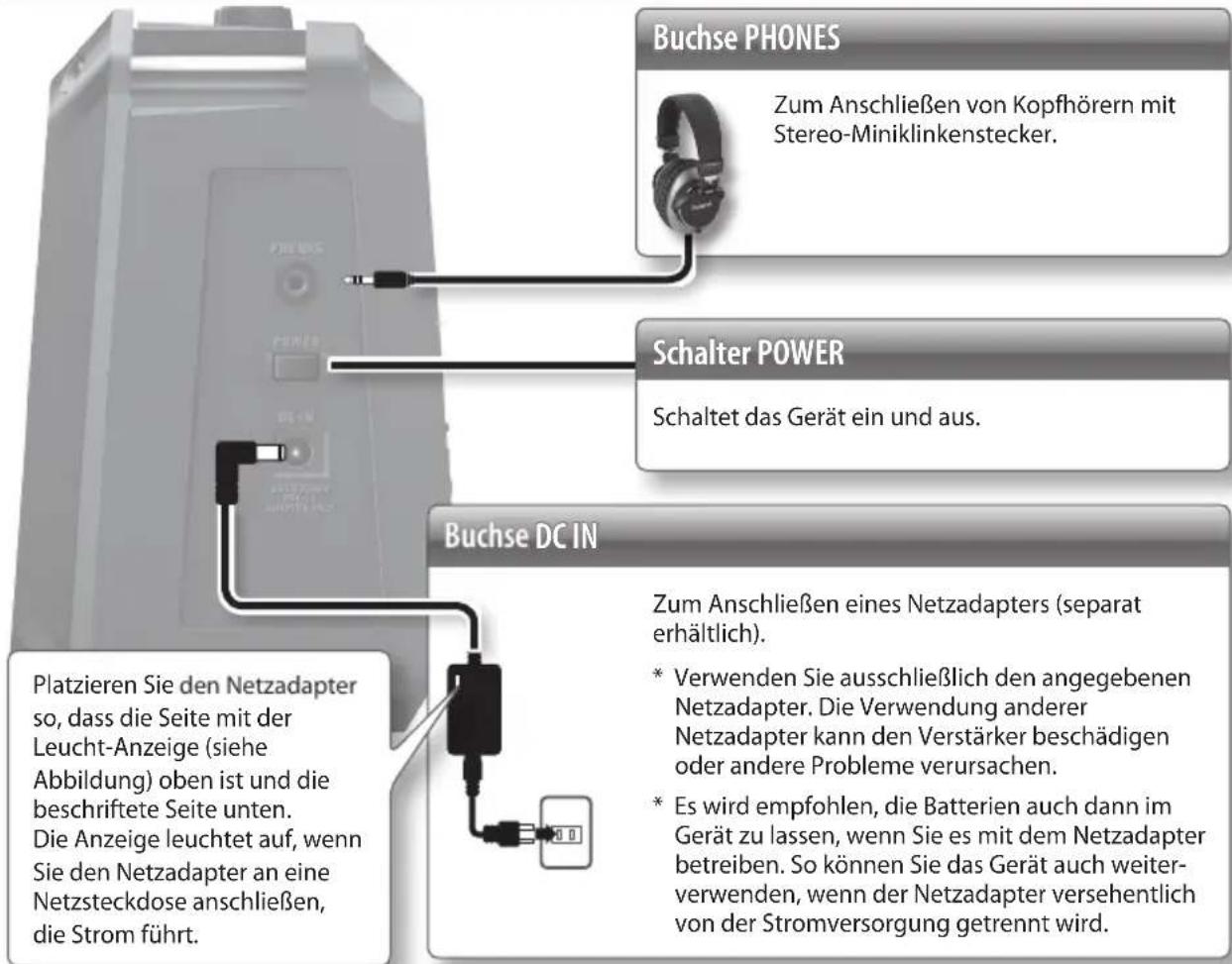

Rückseite

Ein- und Ausschalten

* Schließen Sie erst alles richtig an, und folgen Sie dann dem nachfolgend beschriebenen Vorgang zum Einschalten der Geräte. Wenn Sie Geräte in der falschen Reihenfolge einschalten, besteht die Gefahr von Fehlfunktionen.

1. Achten Sie darauf, dass alle Lautstärkeregler am MOBILE AC und an allen angeschlossenen Geräten in der Minimalstellung stehen.
2. Schalten Sie die angeschlossenen Geräte ein.
3. Drücken Sie den Schalter [POWER], um den MOBILE AC einzuschalten.

* Dieses Gerät ist mit einer Schutzschaltung ausgestattet. Nach dem Einschalten entsteht eine kurze Betriebspause von einigen Sekunden, bis das Gerät normal arbeitet.

1. Stellen Sie die Lautstärke des MOBILE AC und der angeschlossenen Geräte ein.

* Je nach Aufstellort und -position von Mikrofonen oder Gitarren im Verhältnis zu Lautsprechern können Rückkopplungen entstehen. Dies kann im Allgemeinen folgendermaßen vermieden werden:

1. Ändern der Ausrichtung des Mikrofons oder der Gitarre.
2. Aufstellen des Mikrofons oder der Gitarre in größerer Entfernung von den Lautsprechern.

3. Verringern der Lautstärke.

4. Wenn Sie das Gerät ausschalten möchten, regeln Sie die Lautstärke des MOBILE AC und aller angeschlossenen Geräte auf Minimum und schalten Sie die Geräte dann in umgekehrter Reihenfolge des Einschaltens aus.

* Achten Sie immer darauf, die Lautstärke herunterzuregeln, bevor Sie das Gerät ein- oder ausschalten. Selbst bei heruntergeregelter Lautstärke sind möglicherweise Geräusche zu hören, wenn Sie das Gerät ein- oder ausschalten. Dies ist jedoch normal und stellt keine Fehlfunktion dar.

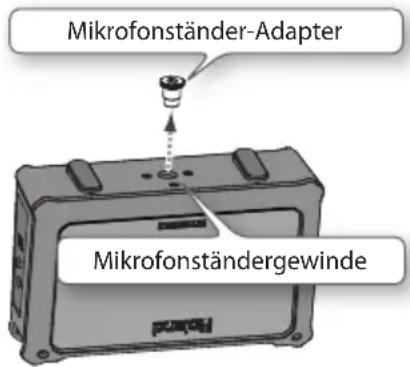

Befestigung auf einem Mikrofonständer

Mit Hilfe eines Mikrofonständers können Sie den MOBILE AC auf optimaler Höhe befestigen und ihn als Monitorlautsprecher oder einfache PA-Anlage verwenden.

Das Mikrofonständergewinde (Gewindedurchmesser) ist mit 3/8-Zoll- und 5/8-Zoll-Anschlusstypen kompatibel.

Wenn Sie den MOBILE AC mit einem Mikrofonständer mit 5/8-Zoll-Gewinde verwenden, entfernen Sie den Adapter aus dem Gewinde an der Unterseite des Gerätes.

HINWEIS

• Wenn Sie den MOBILE AC umdrehen, achten Sie darauf, dass die Tasten oder Drehknöpfe nicht beschädigt werden und dass das Gerät nicht herunterfällt oder umkippt.
• Wenn Sie keinen Mikrofonständer benutzen, schrauben Sie den Mikrofonständer-Adapter in jedem Fall wieder ein, um ein Austreten von Schall (Luft) zu vermeiden.

Anforderungen für den Einsatz auf einem Mikrofonständer

Wie in der folgenden Abbildung gezeigt, darf nur ein Mikrofonständer verwendet werden, der (einschließlich MOBILE AC) niedriger als 125 cm eingestellt werden kann, und dessen Füße auf einen Standdurchmesser von mindestens 63 cm ausgebreitet werden können.

63 cm oder mehr

HINWEIS

• Wenn Sie einen Mikrofonständer verwenden, der die obigen Anforderungen nicht erfüllt, kann dies zu Schäden an Geräten oder zu Verletzungen führen, falls der Ständer umkippt.
• Wenn Sie den MOBILE AC mit einem Mikrofonständer verwenden, muss dieser sorgfältig platziert werden, damit er gerade steht und auch sicher stehenbleibt.
• Kabel, die am MOBILE AC angeschlossen sind, sollten genügend Reserve in der Länge aufweisen, um Unfälle zu vermeiden, die dadurch verursacht werden könnten, dass jemand darüber stolpert.
• Um Unfälle durch Herunterfallen oder Umkippen zu vermeiden, legen Sie keine Gegenstände auf dem MOBILE AC ab, wenn dieser auf einem Mikrofonständer montiert ist.
• Nachdem Sie den MOBILE AC auf dem Mikrofonständer montiert haben, prüfen Sie, ob der Aufbau stabil ist, bevor Sie ihn benutzen.

Fehlerbehebung

Wenn das System nicht wie erwartet funktioniert, prüfen Sie zuerst folgende Punkte.

Problem Prüfen Maßnahme Seite
Das Gerät lässt sich nicht einschalten	Sind die Batterien leer?	Bei ausschließlichem Batteriebetrieb wird die Power-Anzeige zunehmend schwächer, sobald die Batteriespannung zu sehr absinkt. Setzen Sie neue Batterien ein.	S. 3
	Ist der angegebene Netzadapter (separat erhältlich) richtig angeschlossen?	Prüfen Sie den Anschluss noch einmal. Verwenden Sie ausschließlich den angegebenen Netzadapter.	S. 6
Kein Sound/Unzureichende Lautstärke	Sind die Anschlüsse mit anderen Geräten korrekt?	Prüfen Sie die Anschlüsse noch einmal.	S. 5
	Ist der Regler [VOLUME] richtig eingestellt?	Stellen Sie eine geeignete Lautstärke ein.	S. 4
	Ist ein Kopfhörer angeschlossen?	Falls ein Kopfhörer angeschlossen ist, wird der Sound nicht über die Lautsprecher ausgegeben.	-
	Ist ein Kondensatormikrofon angeschlossen, das eine Phantomspeisung benötigt?	Der MOBILE AC stellt keine Phantomspeisung zur Verfügung. Kondensatormikrofone, die eine Phantomspeisung benötigen, können daher nicht verwendet werden.	-
Unzureichende Lautstärke der Lautsprecher	Sind die Batterien leer? Setzen Sie neue Batterien ein. S. 3
Der Signalpegel von an den Buchsen AUDIO angeschlossenen Geräten ist zu niedrig	Verwenden Sie möglicherweise ein Verbindungskabel mit integriertem Widerstand?	Verwenden Sie ein Verbindungskabel ohne integrierten Widerstand.	-
Der Sound ist verzerrt oder verrauscht	Sind die [VOLUME]-Regler möglicherweise zu weit aufgedreht?	Drehen Sie alle [VOLUME]-Regler nach links, um die Lautstärke anzupassen.	S. 4
	Ist der Eingangspegel des angeschlossenen Geräts zu hoch?	Verringern Sie die Lautstärke des angeschlossenen Geräts.	-
	Sind die Batterien leer?	Bei der Wiedergabe mit hoher Lautstärke und abnehmender Batteriespannung verzerrt der Klang eher oder wird abgeschnitten. Dies ist jedoch normal und stellt keine Fehlfunktion dar. Ersetzen Sie in solchen Fällen die Batterien oder verwenden Sie den empfohlenen Netzadapter (separat erhältlich).	S. 3S. 6
Der Effekt ist nicht hörbar	Ist möglicherweise der [CHORUS]-Effekt ausgeschaltet?	Drücken Sie den [CHORUS]-Schalter, um den Effekt einzuschalten.	S. 4
	Ist der [REVERB]-Regler in Stellung OFF?	Drehen Sie den [REVERB]-Regler nach rechts, um den Reverb-Effekt einzustellen.	S. 5

Roland MOBILE AC: BATTERIEBETRIEBENER STEREO-AKUSTIKGITARRENVERSTÄRKER

Nennausgangsleistung 2,5 W + 2,5 W
Nenneingangspegel (1 kHz)	Buchsen AUDIO: -10 dBuBuchse MIC: -50 dBuBuchse GUITAR: -10 dBu
Lautsprecher 10 cm (4 Zoll) x 2
Bedienelemente	Schalter POWERSchalter WIDERegler TONERegler REVERBRegler VOLUMERegler VOLUMERegler VOLUMESchalter CHORUS
Anzeige POWER (Betrieb)
Anschlüsse	Buchse MIC: 6,3-mm-KlinkeBuchse GUITAR: 6,3-mm-KlinkeBuchsen AUDIO: Stereo-Miniklinke, CinchBuchse PHONES: Stereo-MiniklinkeBuchse DC IN
Stromversorgung	9 V Gleichspannung: 6 Alkalibatterien (AA, LR6) oder Netzadapter (separat erhältlich)
Stromverbrauch 175 mA
Voraussichtliche Batterielebensdauer bei Dauernutzung	Alkalibatterien (AA, LR6): ca. 15 Stunden* Diese Werte sind von den technischen Daten der Batterien und den tatsächlichen Betriebsbedingungen abhängig.
Abmessungen 280 (B) x 108 (T) x 177 (H) mm
Gewicht ca. 2,5 kg (einschl. Batterien)
Mitgeliefertes Zubehör Tragegurt, 6 Alkalibatterien (AA, LR6), Bedienungsanleitung
Optionales Zubehör (separat erhältlich)	Netzadapter (PSB-1U)* Achten Sie beim Kauf eines Netzadapters darauf, den für das Bestimmungsland und die lokale Spannungsversorgung konzipierten Adapter aus der folgenden Liste auszuwählen.(PSB-120/PSB-230EU/PSB-230UK/PSB-240A)

* 0 dBu = 0,775 Vrms
* Änderungen der technischen Daten und des Designs sind möglich. Für Druckfehler wird keine Haftung übernommen.

SICHERER BETRIEB DES GERÄTES

ANWEISUNGEN ZUR VERMEIDUNG VON FEUER, ELEKTRISCHEM SCHLAG ODER PERSONENSCHÄDEN

Über die Hinweise ⚠️ WARNUNG und ⚠️ ACHTUNG

⚠️WARNUNG	Wird für Anweisungen verwendet, die den Anwender vor Lebensgefahr oder der Möglichkeit schwerer Verletzungen bei falscher Anwendung des Geräts warnen sollen.
⚠️ACHTUNG	Wird für Anweisungen verwendet, die den Anwender vor Verletzungsgefahr oder der Möglichkeit von Sachbeschädigung bei falscher Anwendung des Gerätes warnen sollen.* Als Sachbeschädigung werden Schäden oder andere unerwünschte Auswirkungen bezeichnet, die sich auf Haus/Wohnung und die darin enthaltene Einrichtung sowie Nutz- oder Haustiere beziehen.

Über die Symbole

	Das Symbol△ weist den Anwender auf wichtige Anweisungen oder Warnungen hin. Die genaue Bedeutung des Symbols ist an der Abbildung innerhalb des Dreiecks zu erkennen. Im Falle des links abgebildeten Symbols sind dies allgemeine Vorsichtsmaßnahmen, Warnungen oder Gefahrenhinweise.
	Das Symbol⊗ weist den Anwender auf Vorgänge hin, die niemals ausgeführt werden dürfen (verboten sind). Welcher Vorgang genau nicht ausgeführt werden soll, ist an der Abbildung innerhalb des Kreises zu erkennen. Im Falle des links abgebildeten Symbols bedeutet es hier, dass das Gerät niemals auseinander genommen werden darf.
	Das Symbol● weist den Anwender auf Vorgänge hin, die ausgeführt werden müssen. Welcher Vorgang genau ausgeführt werden soll, ist an der Abbildung innerhalb des Kreises zu erkennen. Im Falle des links abgebildeten Symbols bedeutet es hier, dass das Netzkabel aus der Steckdose gezogen werden muss.

BEACHTEN SIE IMMER FOLGENDES

WARNUNG

Nicht selbst auseinanderbauen oder modifizieren

Öffnen Sie weder das Gerät noch den Netzadapter, und nehmen Sie keine Änderungen daran vor.

Nicht selbst reparieren oder Teile austauschen

Versuchen Sie nicht, das Gerät zu reparieren oder darin enthaltene Teile zu ersetzen (außer in Fällen, für die in dieser Anleitung genaue Anweisungen gegeben sind). Wenden Sie sich bei allen Reparaturen an Ihren Fachhändler, ein Roland Service Center in Ihrer Nähe oder an einen der autorisierten Roland-Vertriebspartner, die auf der Seite „Informationen“ aufgeführt sind.

Das Gerät nicht unter den folgenden Umgebungsbedingungen verwenden oder lagern

• Extreme Temperaturen (z. B. direktes Sonnenlicht in einem geschlossenen Fahrzeug, in der Nähe einer Heizungsleitung, auf Wärmequellen)
• Feuchtigkeit (z. B. Bäder, Waschräume, nasse Fußböden)
• Dampf oder Rauch
  • Hoher Salzgehalt in der Luft
  • Hohe Luftfeuchtigkeit
• Regen
  • Staub oder Sand
  • Starke Vibrationen oder Erschütterungen

WARNUNG

Nicht auf eine instabile Fläche stellen

Achten Sie darauf, dass das Gerät immer waagerecht und stabil steht. Platzieren Sie es nicht auf wackeligen Ständern oder auf schiefen Standflächen.

Ausschließlich den passenden Netzadapter und die richtige Spannung verwenden

Verwenden Sie ausschließlich den angegebenen Netzadapter (S. 10), und achten Sie darauf, dass die Netzspannung der Installation mit der auf dem Netzadapter angegebenen Betriebsspannung übereinstimmt. Andere Netzadapter haben möglicherweise eine andere Polarität oder sind auf eine andere Spannung ausgelegt. Ihre Verwendung kann deshalb eine Beschädigung, Fehlfunktion oder einen elektrischen Schlag zur Folge haben.

Ausschließlich das mitgelieferte Netzkabel verwenden

Verwenden Sie ausschließlich das angeschlossene Netzkabel. Außerdem darf das mitgelieferte Netzkabel nicht für ein anderes Gerät eingesetzt werden.

WARNUNG

Das Netzkabel nicht knicken oder schwere Gegenstände darauf stellen

Verdrehen oder biegen Sie das Netzkabel nicht zu stark, und stellen Sie keine schweren Gegenstände auf das Kabel. Dadurch kann das Kabel beschädigt werden, was zu Unterbrechungen und Kurzschlüssen führen kann. Schadhafte Kabel können Brände und elektrische Schläge verursachen!

Längeren Gebrauch mit hoher Lautstärke vermeiden

Dieses Gerät kann einzeln oder in Kombination mit einem Verstärker und Kopfhörern oder Lautsprechern Schallpegel erzeugen, die zu dauerhaftem Gehörverlust führen können. Betreiben Sie das Gerät nicht über längere Zeit mit hoher oder unangenehmer Lautstärke. Sobald Sie eine Beeinträchtigung Ihres Gehörs oder ein Klingeln in den Ohren bemerken, sollten Sie den Betrieb des Geräts sofort einstellen und sich an einen HNO-Arzt wenden.

Eindringen von Fremdkörpern oder Flüssigkeiten in das Gerät vermeiden und keine Behälter mit Flüssigkeiten auf das Gerät stellen

Stellen Sie auf diesem Gerät keine mit Flüssigkeiten gefüllten Behälter ab. Achten Sie darauf, dass in das Gerät keine Fremdkörper (z. B. brennbare Objekte, Münzen oder Drähte) oder Flüssigkeiten (z. B. Wasser oder Saft) eindringen. Dies kann zu Kurzschlüssen, Fehlfunktion oder sonstigen Störungen führen.

Das Gerät bei unnormalem Verhalten oder Fehlfunktion ausschalten

Schalten Sie das Gerät sofort aus, ziehen Sie den Netzadapter aus der Steckdose, und wenden Sie sich an Ihren Fachhändler, ein Roland-Service-Center in Ihrer Nähe oder an einen der autorisierten Roland-Vertriebspartner, die auf der Seite „Informationen“ aufgeführt sind, wenn einer der folgenden Fälle eintritt:

• Der Netzadapter, das Netzkabel oder der Stecker wurde beschädigt.
• Rauch oder ein ungewöhnlicher Geruch tritt auf.
• Gegenstände oder Flüssigkeiten sind in das Gerät gelangt.
• Das Gerät war Regen (oder sonstiger Feuchtigkeit) ausgesetzt.
• Das Gerät scheint nicht normal zu funktionieren oder weist eine deutliche Änderung der Leistungsfähigkeit auf.

WARNUNG

Kinder müssen durch Erwachsene beaufsichtigt werden

Wenn das Gerät in der Gegenwart von Kindern verwendet wird, achten Sie darauf, dass das Gerät nicht unsachgemäß bedient wird. Es sollten immer beaufsichtigende Erwachsene anwesend sein.

Nicht fallen lassen oder starken Stößen aussetzen

Schützen Sie das Gerät vor starken Stößen.

(Lassen Sie es nicht fallen!)

Nicht zusammen mit einer zu großen Anzahl von Geräten an einer einzigen Netzsteckdose betreiben

Betreiben Sie den Netzadapter nicht zusammen mit einer zu großen Anzahl von Geräten an einer einzigen Netzsteckdose. Seien Sie besonders vorsichtig beim Einsatz von Verlängerungskabeln – die Gesamtleistung aller an der Verlängerung betriebenen Geräte darf die für das Verlängerungskabel angegebene zulässige Leistung (Watt-/Ampère-Zahl) nicht überschreiten. Übermäßige Last kann dazu führen, dass sich die Isolierung erhitzt und ggf. schmilzt.

Nutzung des Gerätes im Ausland

Bevor Sie das Gerät in einem anderen Land betreiben, wenden Sie sich an Ihren Fachhändler, ein Roland-Service-Center in Ihrer Nähe oder an einen der autorisierten Roland-Vertriebspartner (siehe Seite „Informationen“).

Batterien sorgfältig behandeln

• Batterien dürfen niemals neu aufgeladen, erhitzt, in ihre Einzelteile zerlegt oder ins Feuer oder Wasser geworfen werden.
• Batterien dürfen niemals übermäßiger Hitze wie Sonnenlicht, Feuer oder Ähnlichem ausgesetzt werden.
• Eine unsachgemäße Handhabung von Batterien kann zu Auslaufen, Überhitzung, Feuer und Explosionen führen. Lesen Sie vor der Verwendung von Batterien alle den Batterien beigefügten Sicherheitshinweise, und beachten Sie diese genau.

ACHTUNG

An einem gut belüfteten Standort aufstellen

Das Gerät und der Netzadapter sollten so aufgestellt werden, dass deren Aufstellort oder -position nicht die erforderliche Belüftung beeinträchtigt.

Netzadapter mit dem Stecker anschließen und trennen

Fassen Sie das Netzkabel des Netzadapters immer am Stecker an, wenn Sie diesen in eine Steckdose oder in das Gerät stecken oder herausziehen.

Stecker des Netzadapters regelmäßig reinigen

Sie sollten den Netzadapter in regelmäßigen Abständen aus der Steckdose herausziehen und die Kontakte am Stecker mit einem trockenen Tuch von Staub und anderen Ablagerungen reinigen. Ziehen Sie den Netzstecker auch dann aus der Steckdose, wenn das Gerät längere Zeit außer Betrieb ist. Jegliche Staubansammlung zwischen Netzstecker und Steckdose kann die Isolierung beeinträchtigen und zu Bränden führen.

Kabel sicher verlegen

Sorgen Sie dafür, dass Kabel und Leitungen nicht durcheinander geraten. Achten Sie außerdem darauf, dass sich alle Kabel und Leitungen außerhalb der Reichweite von Kindern befinden.

Nicht auf das Gerät steigen und keine schweren Objekte darauf abstellen

Steigen Sie niemals auf das Gerät, und stellen Sie keine schweren Gegenstände darauf ab.

Netzadapter nicht mit nassen Händen ein- oder ausstecken

Fassen Sie den Netzadapter niemals mit nassen Händen an, wenn Sie ihn in eine Steckdose oder das Gerät stecken oder herausziehen.

Vor dem Bewegen des Gerätes alle Verbindungen trennen

Trennen Sie die Verbindung des Netzadapters mit der Steckdose sowie aller weiteren Kabel mit externen Geräten, bevor Sie das Gerät bewegen.

Vor der Reinigung den Netzadapter von der Steckdose trennen

Schalten Sie das Gerät vor der Reinigung aus, und ziehen Sie den Netzadapter aus der Steckdose (S. 6).

Bei heraufziehenden Gewittern den Netzadapter von der Steckdose trennen

Bei angekündigtem oder heraufziehendem Gewitter sollte der Netzadapter immer von der Steckdose getrennt werden.

ACHTUNG

Batterien sorgfältig behandeln

Bei falscher Handhabung können Batterien explodieren oder auslaufen und Schäden oder Verletzungen verursachen. Lesen und beachten Sie daher im Interesse der Sicherheit die folgenden Vorsichtsmaßnahmen (S. 3).

• Befolgen Sie sorgfältig die Anweisungen zum Einsetzen der Batterien. Achten Sie dabei genau auf die richtige Polarität.
• Verwenden Sie neue Batterien nicht zusammen mit gebrauchten Batterien. Verwenden Sie unterschiedliche Batterietypen nicht gleichzeitig.
• Nehmen Sie die Batterien aus dem Gerät heraus, wenn dieses längere Zeit außer Betrieb ist.
• Bewahren Sie Batterien nicht zusammen mit metallischen Gegenständen wie Kugelschreibern, Halsketten, Haarnadeln usw. auf.
• Gebrauchte Batterien müssen gemäß den gesetzlichen Bestimmungen Ihrer Region entsorgt werden.

Kleinteile von Kindern fernhalten

Bewahren Sie die folgenden Teile außerhalb der Reichweite von kleinen Kindern auf, um ein Verschlucken zu vermeiden.

• Abnehmbare Teile Adapter für Mikrofonständer (S. 8)

Sorgfältiger Umgang mit dem Erdungsanschluss

Bringen Sie eine von der Erdungsklemme entfernte Schraube wieder an, und lassen Sie sie nicht dort liegen, wo sie von kleinen Kindern verschluckt werden kann. Stellen Sie beim Wiederanbringen der Schraube sicher, dass sie fest sitzt und sich nicht wieder lockern kann.

Undichte Batterien vorsichtig behandeln

- Wenn aus einer Batterie Flüssigkeit austritt, berühren Sie diese nicht mit bloßen Händen. - Wenn die Flüssigkeit in die Augen gelangt, kann dies zum Erblinden führen. Reiben Sie nicht die Augen, sondern spülen Sie sie gründlich mit sauberem Wasser. Suchen Sie anschließend unverzüglich einen Arzt auf.

- Wenn Batterieflüssigkeit in Kontakt mit der Haut oder Kleidung gelangt, kann dies zu Hautverbrennungen oder Hautentzündungen führen. Spülen Sie die betroffenen Stellen gründlich mit sauberem Wasser, und suchen Sie unverzüglich einen Arzt auf.

- Wischen Sie restliche Batterieflüssigkeit sorgfältig aus dem Batteriefach. Setzen Sie dann neue Batterien ein.

WICHTIGE HINWEISE

Stromversorgung

• Schließen Sie dieses Gerät nicht an die gleiche Netzsteckdose wie andere elektrische Geräte an, die durch einen Wechselrichter gesteuert oder durch einen Motor betrieben werden (z. B. Kühlschrank, Waschmaschine, Mikrowelle oder Klimaanlage). Je nach Art und Weise, auf die das elektrische Gerät verwendet wird, können die von ihm erzeugten Interferenzen in der Netzversorgung zu Fehlfunktionen oder hörbaren Störgeräuschen führen. Wenn es nicht möglich ist, eine gesonderte Steckdose zu verwenden, schalten Sie einen Netzentstörfilter zwischen dieses Gerät und die Netzsteckdose.
• Der Netzadapter wird nach andauerndem mehrstündigem Gebrauch warm. Dies ist normal und kein Grund zur Beunruhigung.
• Der Einsatz eines Netzadapters wird empfohlen, da der Stromverbrauch des Gerätes relativ hoch ist. Sollten Sie die Verwendung von Batterien bevorzugen, verwenden Sie Alkalibatterien.
• Um Fehlfunktionen und Geräteausfall zu verhindern, prüfen Sie vor dem Herstellen von Verbindungen immer, dass alle Geräte ausgeschaltet sind.

Stromversorgung: Verwendung von Batterien

• Beim Einsetzen oder Austauschen der Batterien sollten Sie dieses Gerät immer ausschalten und die Verbindungen zu allen anderen angeschlossenen Geräten trennen. Auf diese Weise können Fehlfunktionen und Schäden verhindert werden.
• Die Lebensdauer der mitgelieferten Batterien kann eingeschränkt sein, da ihr Hauptzweck darin besteht, Produkttests zu ermöglichen.
• Wenn die Spannung der Batterien nachlässt, kann der Klang verzerrt werden, und bei hohen Lautstärken können Unterbrechungen auftreten. Dies stellt jedoch keine Fehlfunktion dar. Tauschen Sie in diesem Fall die Batterien aus, oder verwenden Sie den Netzadapter (separat erhältlich).
• Verwenden Sie für den Batteriebetrieb dieses Gerätes Alkalibatterien.
• Trennen Sie im Batteriebetrieb den Netzadapter von diesem Gerät.

Aufstellung

• Der Einsatz des Geräts in der Nähe von Leistungsverstärkern (oder anderen Geräten mit großen Transformatoren) kann ein Brummen verursachen. Ändern Sie die Ausrichtung dieses Gerätes oder stellen Sie das Gerät in größerer Entfernung zur Störquelle auf, um dieses Problem zu umgehen.
• Dieses Gerät kann den Empfang von Radio- und Fernsehsignalen stören. Verwenden Sie es deshalb nicht in der Nähe solcher Empfangsgeräte.
• Wenn Geräte zur drahtlosen Kommunikation, wie z. B. Mobiltelefone, in der Umgebung dieses Geräts verwendet werden, können Geräusche entstehen. Diese Geräusche können bei abgehenden oder ankommenden Gesprächen oder während der Verbindung entstehen. Sollten solche Probleme auftreten, verwenden Sie die Mobilfunkgeräte in größerer Entfernung zu diesem Gerät, oder schalten Sie sie aus.
• Setzen Sie das Gerät keinem direkten Sonnenlicht aus, stellen Sie es nicht neben Heizgeräten auf, lassen Sie es nicht in einem geschlossenen Fahrzeug liegen, und setzen Sie es auch sonst keinen extremen Temperaturen aus. Übermäßige Hitze kann zu Verformungen oder Verfärbungen des Geräts führen.
• Wenn das Gerät bei einem Transport aus kalter/trockener Umgebung in eine feucht-warme Umgebung gelangt, können sich Wassertröpfchen (Kondensation) im Geräteinneren bilden. Es können Schäden oder Fehlfunktionen auftreten, wenn Sie versuchen, das Gerät unter diesen Bedingungen zu betreiben. Bevor Sie das Gerät verwenden, lassen Sie es mehrere Stunden lang stehen, bis die Kondensation vollständig verdampft ist.
• Je nach Material und Temperatur der Fläche, auf die das Gerät gestellt wird, können die Gummifüße die Fläche verfärben oder beschädigen. Legen Sie ein Stück Filz oder Stoff unter die Gummifüße, um das zu verhindern. Achten Sie jedoch darauf, dass das Gerät nicht wegrutschen kann.
• Stellen Sie keine Gegenstände auf das Gerät, die Wasser enthalten. Vermeiden Sie den Einsatz von Insektiziden, Parfum, Alkohol, Nagellackentferner, Sprühdosen usw. in der Nähe des Gerätes. Wischen Sie umgehend jegliche Flüssigkeiten, die auf das Gerät gelangen, mit einem trockenen, weichen Tuch ab.

Wartung

• Wischen Sie zur regelmäßigen Reinigung das Gerät mit einem weichen, trockenen oder leicht angefeuchteten Tuch ab. Entfernen Sie hartnäckigen Schmutz mit einem Tuch und einem milden, nicht scheuernden Reinigungsmittel. Wischen Sie danach sorgfältig mit einem weichen, trockenen Tuch nach.
• Verwenden Sie kein Benzin oder Verdünnungsmittel, Alkohol oder sonstige Lösemittel, um Verfärbungen und/oder Verformungen zu vermeiden.

Zusätzliche Vorsichtsmaßnahmen

• Gehen Sie bei der Bedienung der Tasten, Regler und anderer Bedienelemente sowie beim Anschließen von Kabeln an die Buchsen des Geräts vorsichtig vor. Unachtsame Handhabung kann zu Fehlfunktionen führen.
• Halten Sie Kabel beim Anschließen oder Trennen immer am Stecker – ziehen Sie nicht am Kabel. Auf diese Weise werden Kurzschlüsse und Schäden an den inneren Bestandteilen der Kabel vermieden.
• Halten Sie die Lautstärke des Gerätes auf einem vernünftigen Maß, um andere in Ihrer Umgebung nicht unnötig zu stören.
• Verpacken Sie das Gerät für den Transport wenn möglich im Originalkarton (einschließlich des Verpackungsmaterials). Andernfalls sollten Sie eine ähnliche Verpackung verwenden.
• Einige Anschlusskabel enthalten Widerstände. Verwenden Sie für Anschlüsse an diesem Gerät keine Kabel mit Widerständen. Die Verwendung solcher Kabel kann dazu führen, dass der Signalpegel sehr niedrig oder sogar unhörbar ist. Informationen zu den technischen Daten von Kabeln erhalten Sie vom jeweiligen Hersteller.

Erdungsanschluss

- Je nach den Umständen von Aufstellung und Anschluss kann es vorkommen, dass Sie beim Berühren von Metalloberflächen dieses Geräts oder angeschlossener Mikrofone oder Gitarren ein etwas unangenehmes „Stromgefühl“ wahrnehmen. Dies entsteht durch eine minimale elektrische Ladung, die vollkommen harmlos ist. Falls es Sie trotzdem beunruhigt, verbinden Sie den Erdungsanschluss (siehe Abbildung) mit einer externen Masse. Wenn das Gerät geerdet ist, kann je nach den Umständen von Aufstellung und Anschluss ein leichtes Brummen auftreten. Wenn Sie sich bezüglich der Anschlussmethode nicht sicher sind, wenden Sie sich an ein Roland Service Center in Ihrer Nähe oder an einen der autorisierten Roland-Vertriebspartner, die auf der Seite „Information“ aufgelistet sind.

Nicht für den Anschluss geeignete Stellen

• Wasserleitungen (kann einen ggf. tödlichen elektrischen Schlag zur Folge haben)
• Gasleitungen (kann zu einem Brand oder einer Explosion führen)
• Masseleiter von Telefonleitungen oder Blitzableiter (kann bei Blitzschlag eine Gefahr darstellen)

Urheberrechte/Lizenzen/Marken

• MMP (Moore Microprocessor Portfolio) bezieht sich auf ein Patentportfolio für Mikroprozessor-Architektur, die von Technology Properties Limited (TPL) entwickelt worden ist. Roland hat die Lizenz für diese Technologie von der TPL Group erworben.
• Roland ist eine eingetragene Marke bzw. eine Marke der Roland Corporation in den USA und/oder anderen Ländern.
  • Die in diesem Dokument genannten Unternehmens- und Produktnamen sind eingetragene Marken oder Marken ihrer jeweiligen Eigentümer.

Roland

Dieses Symbol bedeutet, dass dieses Produkt in EU-Ländern getrennt vom Hausmüll gesammelt werden muss gemäß den regionalen Bestimmungen. Mit diesem Symbol gekennzeichnete Produkte dürfen nicht zusammen mit den Hausmüll entsorgt werden.

Roland Elektronische

Musikinstrumente GmbH.

Oststrasse 96, 22844 Norderstedt,

GERMANY

TEL: [phone]

GREECE/CYPRUS

STOLLAS S.A.

Music Sound Light
