Tipo di prodotto	Amplificatore per chitarra acustica stereo
Marca	Roland
Modello	Mobile AC
Potenza di uscita	2,5 W + 2,5 W
Altoparlanti	10 cm (4 pollici) x 2
Canali di ingresso	3 canali: chitarra, microfono, audio
Effetti integrati	Chorus, Riverbero, Wide
Connettività di ingresso	Presa MIC (jack 6,35 mm), presa GUITAR (jack 6,35 mm), prese AUDIO (mini-jack stereo, phono RCA)
Connettività di uscita	Presa PHONES (mini-jack stereo)
Alimentazione	6 batterie alcaline AA (LR6) o alimentatore 9 V CC (venduto separatamente)
Consumo	175 mA
Autonomia a batteria	Circa 15 ore (batterie alcaline)
Dimensioni	280 x 108 x 177 mm
Peso	2,5 kg (batterie incluse)
Accessori inclusi	Cinghia di trasporto, 6 batterie alcaline AA, manuale di istruzioni
Opzioni	Alimentatore PSB-1U (a seconda della regione)
Montaggio	Compatibile con asta microfono (diametro 9,5 mm o 15 mm)
Livello di ingresso nominale	AUDIO: -10 dBu, MIC: -50 dBu, GUITAR: -10 dBu
Manutenzione	Pulizia con panno morbido asciutto o leggermente umido; evitare solventi
Sicurezza	Non smontare; evitare umidità; utilizzare alimentatore specificato
Riparabilità	Batterie sostituibili; per altre riparazioni contattare un centro autorizzato Roland
Marchio registrato	Roland Corporation

Domande frequenti - Mobile AC ROLAND

Come installare le batterie nel Roland Mobile AC?

Aprire il vano batterie situato sul retro. Inserire sei batterie alcaline AA (LR6) rispettando la polarità (+/-) indicata. Chiudere il coperchio inserendo prima le linguette nelle apposite fessure, quindi spingere saldamente fino allo scatto. Per un'autonomia ottimale, utilizzare batterie alcaline nuove e non mescolare tipi o livelli di carica diversi.

Come collegare una chitarra e un microfono?

Utilizzare la presa GUITAR (jack 6,35 mm) per la chitarra acustica e la presa MIC (jack 6,35 mm) per il microfono. Regolare i volumi rispettivi con le manopole GUITAR VOLUME e MIC VOLUME. L'apparecchio gestisce entrambe le sorgenti simultaneamente. Per evitare l'effetto Larsen, allontanare il microfono dagli altoparlanti o ridurre il volume.

Come utilizzare gli effetti Chorus, Riverbero e Wide?

Per attivare il Chorus, premere l'interruttore CHORUS: il suono elaborato esce dall'altoparlante destro, il suono diretto dal sinistro. Per il Riverbero, ruotare la manopola REVERB verso destra (posizione OFF per disattivare). Il Wide (interruttore WIDE) allarga l'immagine stereo e rafforza gli altri effetti. Combinateli per un suono spazioso.

Qual è l'autonomia delle batterie?

Con sei batterie alcaline AA (LR6), l'autonomia è di circa 15 ore in uso continuo. Questa durata varia in base alle batterie e alle condizioni di utilizzo (volume, effetti). Quando il LED di alimentazione si affievolisce, sostituire le batterie rapidamente per evitare distorsione del suono.

Posso utilizzare un alimentatore?

Sì, è possibile utilizzare l'alimentatore Roland PSB-1U (venduto separatamente) collegandolo all'ingresso DC IN. Assicurarsi che la tensione corrisponda a quella della propria regione. Si consiglia di lasciare le batterie in posizione anche con l'alimentatore, per un utilizzo in caso di scollegamento accidentale.

Come montare il Mobile AC su un'asta microfono?

Capovolgere l'apparecchio e avvitare l'adattatore per asta microfono fornito (se si utilizza un'asta da 15 mm, rimuovere prima l'adattatore). Fissare il supporto per asta microfono (diametro 9,5 mm o 15 mm) sotto l'apparecchio. Montare il tutto su un'asta microfono stabile (altezza max. 125 cm, apertura delle gambe min. 63 cm). Verificare la stabilità prima dell'uso.

Cosa fare se il suono è distorto?

Controllare prima i livelli di volume: abbassare le manopole VOLUME (MIC, GUITAR, AUDIO) se sono troppo alte. Se si utilizzano batterie, il suono può distorcersi quando sono scariche; sostituirle o utilizzare l'alimentatore. Assicurarsi anche che i cavi di collegamento non contengano resistenza (preferire cavi senza resistenza).

Come pulire l'apparecchio?

Utilizzare un panno morbido e asciutto per la pulizia quotidiana. Per le macchie ostinate, inumidire leggermente il panno con acqua o un detergente delicato non abrasivo, quindi asciugare con un panno asciutto. Non utilizzare mai benzina, diluente, alcol o solventi che potrebbero scolorire o deformare l'apparecchio.

Posso usare una cuffia con il Mobile AC?

Sì, collegare una cuffia (mini-jack stereo) alla presa PHONES. Quando una cuffia è collegata, gli altoparlanti integrati vengono disattivati. In questo modo è possibile suonare in silenzio beneficiando degli effetti e del mixaggio delle sorgenti (chitarra, microfono, audio).

Cosa fare in caso di malfunzionamento?

Consultare prima la sezione dei malfunzionamenti nel manuale di istruzioni. Verificare le batterie, i collegamenti e le regolazioni del volume. Se il problema persiste, spegnere l'apparecchio, scollegare l'alimentatore e contattare il proprio rivenditore Roland o un centro di assistenza autorizzato (elenco disponibile sul sito Roland). Non tentare nessuna riparazione da soli.

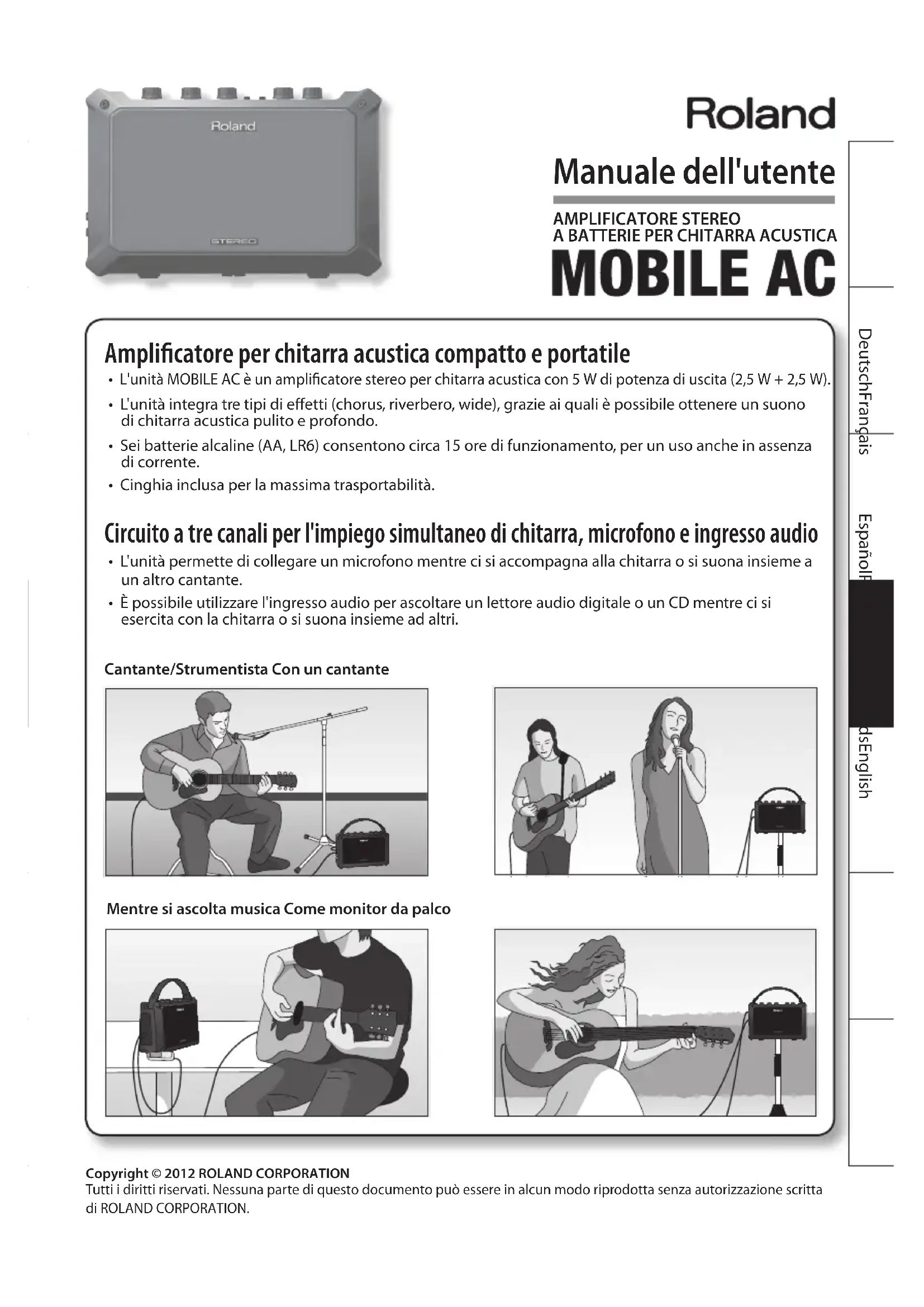

MANUALE UTENTE Mobile AC ROLAND

Amplificatore per chitarra acustica compatto e portatile

• L'unità MOBILE AC è un amplificatore stereo per chitarra acustica con 5 W di potenza di uscita (2,5 W + 2,5 W).
- L'unità integra tre tipi di effetti (chorus, riverbero, wide), grazie ai quali è possibile ottenere un suono di chitarra acustica pulito e profondo.
- Sei batterie alcaline (AA, LR6) consentono circa 15 ore di funzionamento, per un uso anche in assenza di corrente.
- Cinghia inclusa per la massima trasportabilità.

Circuito a tre canali per l'impiego simultaneo di chitarra, microfono e ingresso audio

• L'unità permette di collegare un microfono mentre ci si accompagna alla chitarra o si suona insieme a un altro cantante.
• È possibile utilizzare l'ingresso audio per ascoltare un lettore audio digitale o un CD mentre ci si esercita con la chitarra o si suona insieme ad altri.

Cantante/Strumentista Con un cantante

Mentre si ascolta musica Come monitor da palco

Prima di utilizzare questa unità, leggere attentamente le sezioni "UTILIZZO SICURO DELL'UNITÀ" e "NOTE IMPORTANTI" (p. 11; p. 14) che contengono importanti informazioni sul corretto impiego dell'unità. Inoltre, per essere sicuri di aver acquisito una buona conoscenza di tutte le funzioni offerte dalla nuova unità, è necessario leggere per intero il Manuale dell'utente. Conservare il manuale e tenerlo a portata di mano per usarlo come riferimento.

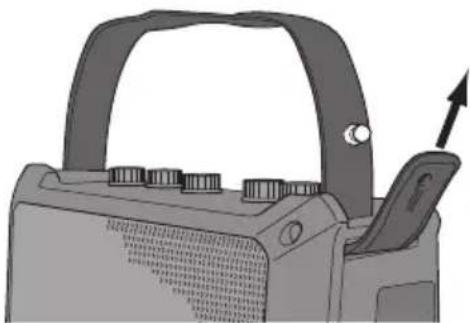

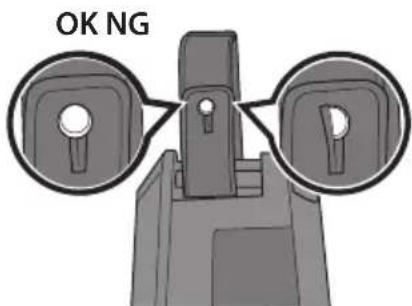

Montaggio della cinghia

1. Passare la cinghia attraverso il relativo supporto.

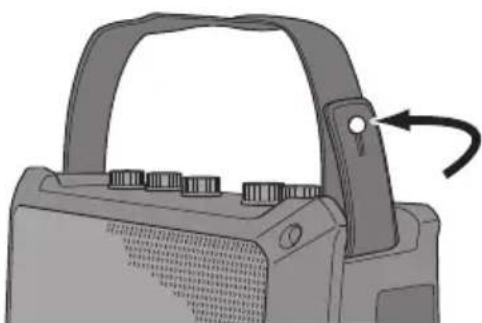

1. Assicurare la cinghia al relativo perno.

• Utilizzare solo la cinghia inclusa.
• Montare la cinghia saldamente in modo che non si stacchi facilmente. Se la cinghia è lenta e la si utilizza per trasportare l'unità MOBILE AC, l'amplificatore potrebbe cadere provocando danni o lesioni.
• Non far ruotare né oscillare l'unità MOBILE AC mentre viene tenuta per la cinghia. Ciò è estremamente pericoloso perché potrebbe causare il distacco della cinghia o, se il movimento è ripetuto, perfino la sua rottura.
• La cinghia inclusa è da intendersi per il solo utilizzo insieme all'unità MOBILE AC. Non utilizzare questa cinghia per altri prodotti.

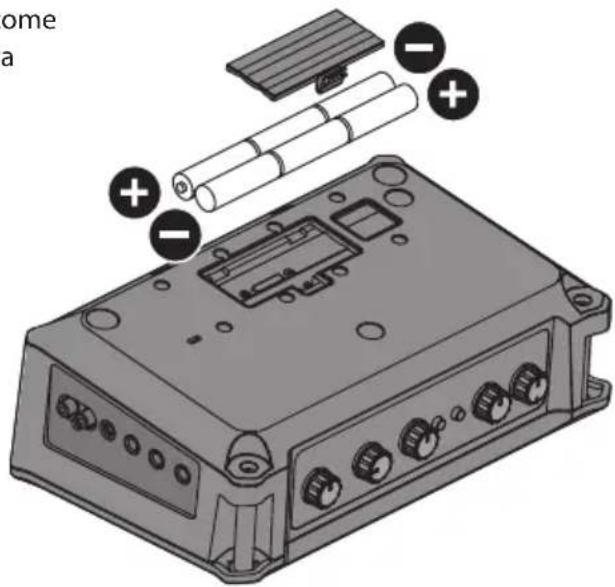

Inserimento delle batterie

Inserire le sei batterie alcaline incluse (AA, LR6) come mostrato nella figura, assicurandosi della corretta polarità.

NOTA

• Quando si chiude il coperchio del comparto della batteria, inserire prima i fermi sul coperchio nelle cavità corrispondenti, quindi premere saldamente il coperchio verso il basso finché non si avverte uno scatto.
• Un uso errato delle batterie può causare perdite, surriscaldamenti, incendi o esplosioni. Prima dell'utilizzo, leggere attentamente e osservare tutte le precauzioni riportate sulla confezione delle batterie.
• Seguire attentamente le istruzioni di inserimento delle batterie, avendo cura di rispettare la polarità corretta.
  • Non utilizzare insieme batterie nuove e usate, oppure di tipo diverso.
• Rimuovere sempre le batterie se si prevede di non utilizzare l'unità per un tempo prolungato.
• Non tenere mai le batterie a contatto con oggetti metallici come penne a sfera, collane, fermagli per capelli ecc.
• Per lo smaltimento delle batterie usate, seguire le disposizioni in materia in vigore nella regione di utilizzo.
  • Per l'utilizzo a batterie, usare solo batterie alcaline.
• Scollegare l'adattatore CA dall'unità se la si desidera utilizzare con l'ausilio delle sole batterie.
• Durata prevista delle batterie in caso di uso continuo: alcaline (AA, LR6): circa 15 ore
  * La stima sopra fornita può variare in base al tipo di batterie e alle condizioni di utilizzo dell'unità.

NOTA

Se si desidera utilizzare un adattatore CA (acquistabile separatamente), fare riferimento alla sezione p. 6.

Descrizioni del pannello

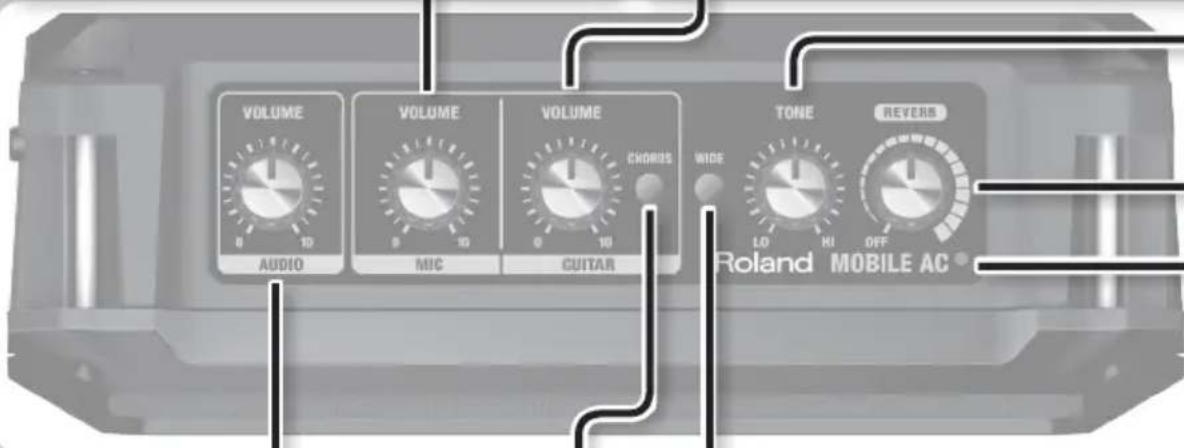

Pannello superiore

■ Regolazione del volume

Manopola [MIC VOLUME]

Regola il volume del microfono.

Manopola [GUITAR VOLUME]

Regola il volume della chitarra.

Manopola [AUDIO VOLUME]

Regola il volume del dispositivo collegato agli ingressi AUDIO (mini jack stereo e jack phono RCA).

* Se si desidera regolare individualmente il volume dei dispositivi collegati al mini jack stereo e ai jack phono RCA, utilizzare i controlli di volume presenti sui dispositivi stessi.

Ampliamento del suono

Interruttore [WIDE]

Premendo e attivando questo interruttore, l'immagine stereo prodotta dall'unità MOBILE AC viene ampliata.

Se si sta elaborando il suono con chorus e riverbero, l'effetto di ampliamento diviene ancora più intenso.

OFFON

Elaborazione del suono di chitarra con il chorus

Interruttore [CHORUS]

Attivando questo interruttore, al suono della chitarra viene applicato l'effetto di chorus. Il chorus consente di ottenere un magnifico suono arioso. Sull'unità MOBILE AC, l'altoparlante di destra (guardando frontalmente) emette il suono elaborato, mentre l'altoparlante sinistro emette il suono diretto.

L'effetto di chorus viene creato mediante il mix dei suoni in uscita dai due altoparlanti (chorus sintetizzato a livello spaziale).

OFFON

Indicatore di accensione

Questo indicatore si illumina quando l'unità è accesa.

* Quando l'unità funziona esclusivamente con le batterie e il livello di carica di queste si riduce eccessivamente, l'intensità luminosa dell'indicatore diminuisce durante l'esecuzione. Sostituire le batterie il prima possibile.

Regolazione della brillantezza del suono

Manopola [TONE]

Regola la brillantezza del suono emesso dall'unità MOBILE AC.

Ruotare la manopola verso destra per schiarire il suono; ruotarla verso sinistra per ottenere un suono più morbido.

Utilizzo del riverbero

Manopola [REVERB]

Questa manopola applica il riverbero al microfono o alla chitarra, creando un effetto di ambiente simile a quello ottenibile in un grande locale o una sala. Ruotando la manopola verso destra, l'effetto di riverbero diventa più marcato. Se non si desidera applicare il riverbero, impostare la manopola in posizione OFF.

Pannello laterale (collegamento delle unità esterne)

NOTA

Per prevenire malfunzionamenti o problemi operativi, abbassare sempre il volume al minimo e spegnere tutte le unità prima di effettuare qualsiasi collegamento.

Ingresso MIC

Per il collegamento di un microfono dotato di un cavo con jack da 1/4".

Jack GUITAR

Per il collegamento di una chitarra dotata di pickup.

Jack AUDIO

MIC

GUITAR

AUDIO

STEREO

1

Per il collegamento di un lettore audio digitale o un lettore CD.

Gli ingressi comprendono due tipi di jack: phono RCA e mini jack stereo.

I segnali audio in ingresso al mini jack stereo e ai jack phono RCA vengono mixati tra loro.

Pannello laterale

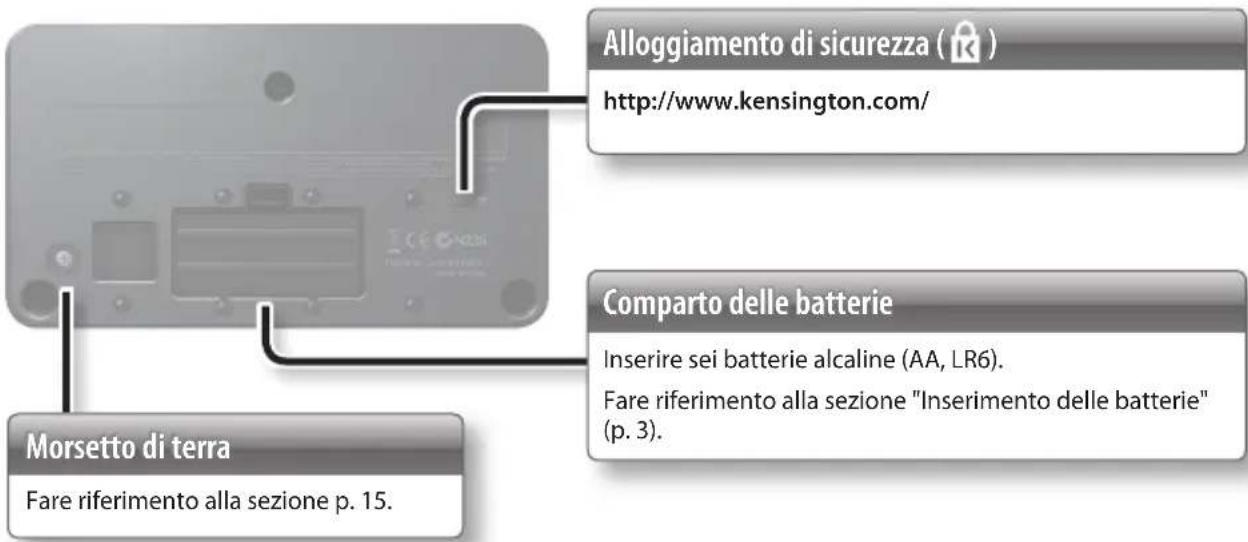

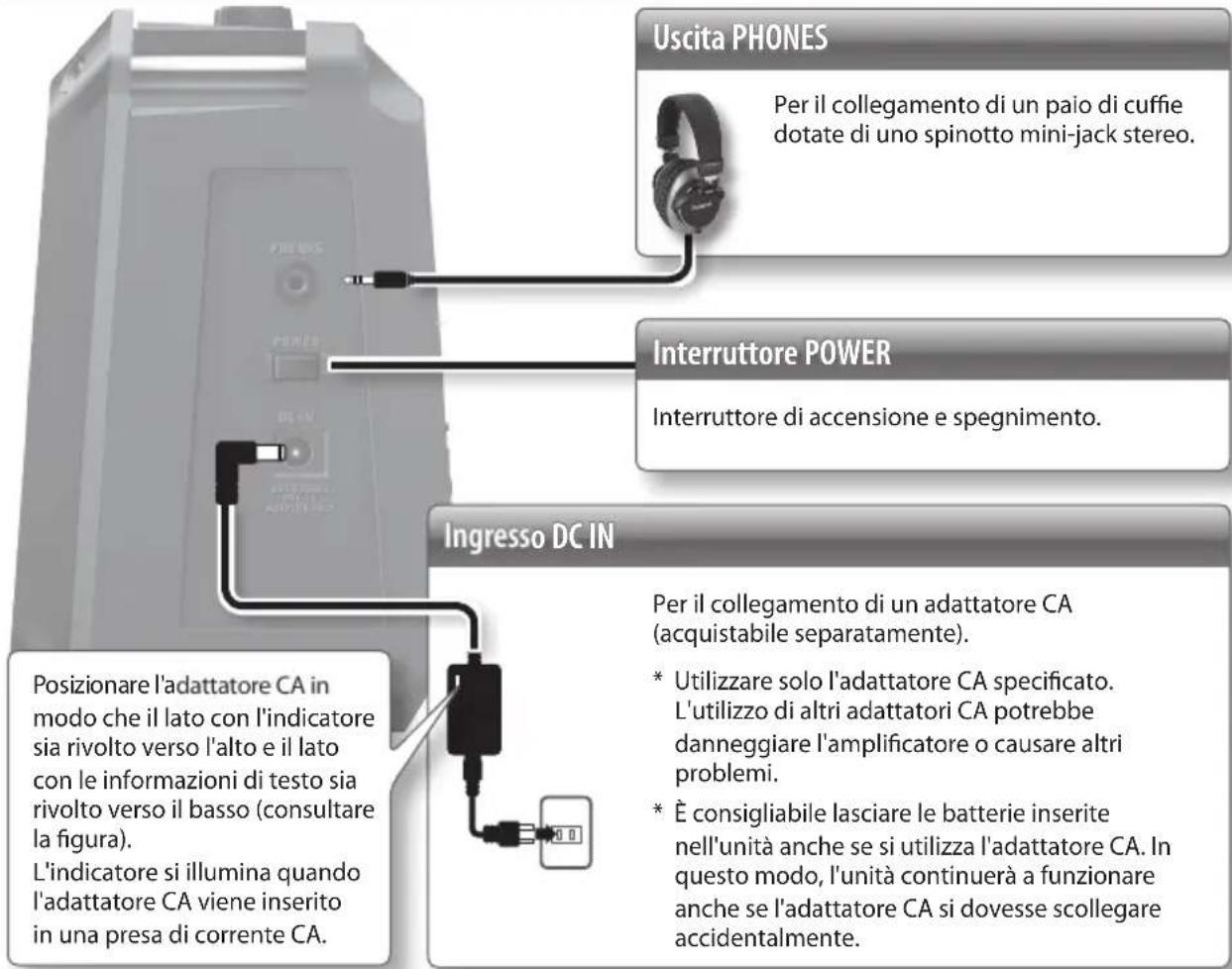

Pannello posteriore

Accensione/spegnimento dell'unità

* Dopo aver effettuato tutti i collegamenti, assicurarsi di seguire la procedura descritta in basso per l'accensione di tutti i componenti. Accendendo le unità nell'ordine sbagliato è possibile causare il malfunzionamento del sistema o dei singoli apparati.

1. Assicurarsi che tutti i controlli di volume sull'unità MOBILE AC e sui dispositivi connessi siano al minimo.
2. Accendere le unità connesse.
3. Premere l'interruttore [POWER] per accendere l'unità MOBILE AC.

* Questa unità è dotata di un circuito di protezione. Dopo l'accensione, è necessario attendere alcuni secondi prima che l'unità cominci a funzionare normalmente.

1. Regolare il volume dell'unità MOBILE AC e dei dispositivi connessi.

* La posizione di microfoni e chitarre rispetto agli altoparlanti potrebbe causare rumori sgradevoli. Per ovviare a ciò è possibile:

1. Modificare l'orientamento del microfono o della chitarra.
2. Allontanare il microfono o la chitarra dagli altoparlanti.

3. Abbassare i livelli di volume.

4. Per lo spegnimento, abbassare al minimo il volume sul MOBILE AC e su tutte le unità connesse, quindi spegnerle nell'ordine inverso rispetto a quello di accensione.

* Prima di accendere o spegnere l'unità, assicurarsi sempre di abbassare il volume. Anche con il volume completamente abbassato è possibile che in fase di accensione o spegnimento venga prodotto un suono. Questo comportamento è tuttavia normale e non indica un malfunzionamento.

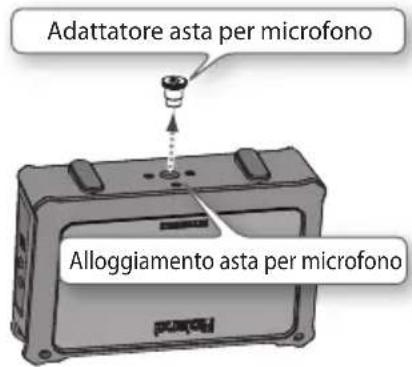

Montaggio su asta per microfono

Mediante un'asta per microfono, è possibile montare l'unità MOBILE AC all'altezza ottimale per l'utilizzo come altoparlante monitor o come semplice sistema di amplificazione.

L'alloggiamento per l'asta (diametro del foro) è compatibile con filettature sia da 3/8 che da 5/8 pollici.

Se si utilizza l'unità MOBILE AC con un'asta per microfono da 5/8 pollici, rimuovere l'adattatore dell'asta per microfono dalla parte inferiore dell'unità.

NOTA

• Se si posiziona l'unità MOBILE AC sottosopra, prestare attenzione a non danneggiare i pulsanti o le manopole e fare attenzione a non farla cadere o capovolgere.
• Se non si utilizza un'asta per microfono, assicurarsi di attaccare l'adattatore dell'asta per microfono per evitare perdite di suono (aeree).

Requisiti per l'utilizzo di un'asta per microfono

Come illustrato nella figura, è necessario utilizzare un'asta per microfono non più alta di 125 cm (inclusa l'unità MOBILE AC) e dotata di gambe apribili ad un'ampiezza di almeno 63 cm o maggiore.

63 cm o maggiore

NOTA

• L'utilizzo di un'asta per microfono che non soddisfa le specifiche summenzionate potrebbe provocare danni all'apparecchiatura o lesioni a causa del rovesciamento dell'asta.
• Quando si utilizza l'unità MOBILE AC con un'asta per microfono, l'asta deve essere posizionata con cura in piano e in modo stabile.
• I cavi collegati all'unità MOBILE AC devono essere lasciati sufficientemente lenti in modo da evitare che la possibilità di inciampare possa causare incidenti.
• Per evitare incidenti causati da cadute, non posizionare alcun oggetto sull'unità MOBILE AC quando questa è montata su un'asta per microfono.
• Dopo aver collegato l'unità MOBILE AC all'asta per microfono, assicurarsi che sia stabile prima di utilizzarla.

Risoluzione dei problemi

Se il sistema non funziona come previsto, controllare innanzitutto quanto segue.

Problema Elementi da controllare Azione Pagina
L'unità non si accende	Le batterie sono esaurite?	Quando l'unità funziona esclusivamente con le batterie e il livello di carica di queste si riduce eccessivamente, l'intensità luminosa dell'indicatore diminuisce durante l'esecuzione. Inserire batterie nuove.	p. 3
	L'adattatore CA specifico (acquistabile separatamente) è stato collegato correttamente?	Controllare nuovamente la connessione. Non utilizzare in alcun caso un adattatore CA diverso dal modello specificato.	p. 6
Nessun suono/Volume insufficiente	I collegamenti con le altre unità sono stati effettuati correttamente?	Controllare nuovamente le connessioni.	p. 5
	La manopola [VOLUME] è stata regolata?	Regolare il volume per ottenere il livello di ascolto desiderato.	p. 4
	Sono state collegate le cuffie?	Quando le cuffie sono collegate, dagli altoparlanti dell'unità non esce alcun suono.	-
	È stato forse collegato un microfono a condensatore che richiede alimentazione phantom?	L'unità MOBILE AC non è in grado di fornire alimentazione phantom, per cui non è possibile utilizzare microfoni a condensatore che richiedono tale tipo di corrente.	-
Il volume in uscita dagli altoparlanti è insufficiente	Le batterie sono esaurite? Inserire	batterie nuove. p. 3
Il livello di volume dell'unità connessa ai jack AUDIO è troppo basso	Si sta utilizzando un cavo di collegamento che contiene una resistenza?	Utilizzare un cavo di collegamento senza resistenza.	-
Il suono è distorto o disturbato	È possibile che le manopole [VOLUME] siano state regolate su valori troppo alti?	Ruotare tutte le manopole [VOLUME] verso sinistra per regolare il volume in modo appropriato.	p. 4
	Il livello di ingresso del dispositivo collegato è appropriato?	Abbassare il volume del dispositivo collegato.	-
	Le batterie sono esaurite?	Con le batterie scariche e un volume di ascolto alto, il suono può risultare distorto o interrotto; ciò è tuttavia normale e non indica un malfunzionamento. In questi casi, sostituire le batterie oppure utilizzare un adattatore CA (acquistabile separatamente).	p. 3p. 6
Effetto non applicato	L'interruttore [CHORUS] è forse disattivato?	Premere l'interruttore [CHORUS] per attivarlo.	p. 4
	La manopola [REVERB] è in posizione OFF?	Ruotare la manopola [REVERB] verso destra per regolare la quantità di riverbero.	p. 5

Roland MOBILE AC: AMPLIFICATORE STEREO A BATTERIE PER CHITARRA ACUSTICA

Emissione di potenza stimata	2,5 W + 2,5 W
Livello di ingresso nominale (1 kHz)	Jack AUDIO: -10 dBuIngresso MIC: -50 dBuJack GUITAR: -10 dBu
Altoparlanti 10 cm (4 pollici) x 2
Controlli	Interruttore POWERInterruttore WIDEManopola TONEManopola REVERBManopola VOLUMEManopola VOLUMEManopola VOLUMEManopola VOLUMEManopola VOLUMEMinterruttore CHORUS
Indicatori Alimentazione
Connettori	Ingresso MIC: jack da 1/4"Jack GUITAR: jack da 1/4"Jack AUDIO: mini jack stereo, jack phono RCAUscita PHONES: mini jack stereoIngresso DC IN
Alimentazione	CC 9 V: batterie alcaline (AA, LR6) x 6 o adattatore CA (acquistabile separatamente)
Assorbimento di corrente	175 mA
Durata prevista delle batterie in caso di uso continuo	Batterie alcaline (AA, LR6): circa 15 ore* La stima sopra fornita può variare in base al tipo di batterie e alle condizioni di utilizzo dell'unità.
Dimensioni 280 (L) x 108 (P) x 177 (A) mm
Peso	2,5 kg (batterie incluse)
Accessori	Cinghia, batterie alcaline (AA, LR6) x 6, manuale dell'utente
Accessori opzionali (acquistabili separatamente)	Adattatore CA (PSB-1U)* Acquistare un adattatore CA scegliendolo dalla lista seguente, in base alle specifiche di tensione e voltaggio richieste dal paese in cui lo si intende utilizzare.(PSB-120/PSB-230EU/PSB-230UK/PSB-240A)

* 0 dBu = 0,775 Vrms
* Nell'interesse del miglioramento del prodotto, le specifiche e/o l'aspetto di questa unità sono soggette a modifiche senza preavviso.

UTILIZZO SICURO DELL'UNITÀ

ISTRUZIONI PER LA PREVENZIONE DI INCENDI, SCOSSE ELETTRICHE O LESIONI PERSONALI

Informazioni sulle note ⚠️ AVVISO e ⚠️ ATTENZIONE

⚠ AVVISO	Utilizzato per istruzioni intese ad avvisare l'utente del rischio di morte o lesioni gravi in caso di utilizzo improprio dell'unità.
⚠ ATTENZIONE	Utilizzato per istruzioni intese ad avvisare l'utente del rischio di lesioni o danni materiali in caso di utilizzo improprio dell'unità.* L'espressione "danno materiale" si riferisce a danni o altri effetti avversi causati all'ambiente circostante e ai mobili, nonché ad animali domestici.

Informazioni sui simboli

	Il simbolo △ richiama l'attenzione dell'utente su istruzioni o avvisi importanti. Il significato specifico del simbolo è dall'immagine contenuta nel triangolo. Il simbolo a sinistra è utilizzato per avvertenze o avvisi di presenza di pericolo.
	Il simbolo ✉ richiama l'attenzione dell'utente su azioni che non devono mai essere eseguite (sono proibite). L'azione specifica vietata è indicata dall'immagine contenuta nel cerchio. Il simbolo a sinistra indica che l'unità non deve mai essere smontata.
	Il simbolo ● richiama l'attenzione dell'utente su azioni che devono essere eseguite. L'azione specifica da eseguire è indicata dall'immagine contenuta nel cerchio. Il simbolo a sinistra indica che la spina del cavo di alimentazione deve essere staccata dalla presa.

OSSERVARE SEMPRE QUANTO SEGUE

AVVISO

Non smontare o modificare l'unità

Non aprire né modificare in alcun modo l'unità o il relativo adattatore CA.

Non riparare o sostituire le parti

Non tentare di riparare l'unità o di sostituirne parti interne, a eccezione dei casi in cui il presente manuale fornisca istruzioni specifiche indicando all'utente le modalità di esecuzione di tali operazioni. Per qualsiasi tipo di assistenza rivolgersi al proprio fornitore, al Centro di assistenza Roland più vicino o a un distributore Roland autorizzato, come indicato nella pagina "Informazioni".

Non utilizzare o conservare l'unità nei seguenti luoghi:

• Aree soggette a temperature eccessive (ad esempio, la luce solare diretta in un veicolo chiuso, vicino a una fonte di calore, su apparecchiature che generano calore);
• Ambienti umidi (ad esempio bagni, lavanderie o su pavimenti bagnati);
• Aree esposte al vapore o al fumo;
• Ambienti soggetti a esposizione salina;
• Ambienti umidi;
• Ambienti esposti alla pioggia;
  • Ambienti polverosi o sabbiosi;
• Ambienti soggetti a livelli elevati di vibrazioni e tremolio.

AVVISO

Non posizionare l'unità in modo instabile

Assicurarsi che l'unità sia sempre posizionata in piano e in modo stabile. Non posizionarla mai su aste che potrebbero oscillare o su superfici inclinate.

Utilizzare solo l'adattatore CA specificato e il voltaggio corretto

Utilizzare solo l'adattatore CA specificato (p. 10) e assicurarsi che l'emissione di corrente al momento dell'installazione corrisponda alla tensione di corrente in ingresso specificata sul corpo dell'adattatore CA. Poiché altri adattatori CA potrebbero utilizzare una polarità diversa o essere indicati per una tensione di corrente diversa, il loro utilizzo potrebbe causare danni o malfunzionamenti, nonché produrre scosse elettriche.

Utilizzare solo il cavo di alimentazione incluso

Utilizzare solo il cavo di alimentazione in dotazione. Il cavo fornito non deve inoltre essere utilizzato con nessun altro dispositivo.

Non piegare il cavo di alimentazione, né collocare oggetti pesanti su di esso

Non sottoporre a torsione né piegare in modo eccessivo il cavo di alimentazione, né posizionare oggetti pesanti su di esso. In caso contrario, è possibile che il cavo venga danneggiato causando la rottura di elementi e producendo cortocircuiti. I cavi danneggiati possono provocare incendi e scosse elettriche.

AVVISO

Evitare di utilizzare l'unità a lungo con un volume troppo alto

Questa unità, sola o in abbinamento con un amplificatore e cuffie o casse, è in grado di produrre livelli di suono che possono causare la perdita permanente dell'udito. Non lasciare in funzione l'unità per periodi di tempo prolungati a un livello di volume elevato o fastidioso. Se si verifica perdita di udito o si avvertono ronzii nelle orecchie, è necessario interrompere immediatamente l'utilizzo dell'unità e consultare uno specialista dell'udito.

Evitare che corpi estranei o liquidi entrino nell'unità; non posizionare sopra di essa contenitori con liquidi

Non posizionare sull'unità alcun oggetto contenente liquidi. Evitare che qualsiasi tipo di oggetto (ad esempio materiale infiammabile, monete, spilli) o liquido (acqua, bevande, ecc.) penetri nell'unità. In caso contrario, potrebbero verificarsi cortocircuiti, operazioni non corrette o altri malfunzionamenti.

Spegnere l'unità in caso di anomalie o malfunzionamenti

Spegnere immediatamente l'unità, rimuovere l'adattatore CA dalla presa e richiedere assistenza al proprio fornitore, al Centro di assistenza Roland più vicino o a un distributore Roland autorizzato, in base all'elenco nella pagina "Informazioni" quando:

• L'adattatore CA, il cavo di alimentazione o la spina sono danneggiati;
- Si verifica emissione di fumo o di odore insolito;
- Sull'unità sono caduti oggetti o sono stati versati liquidi;
- L'unità è stata esposta alla pioggia (o si è bagnata in altro modo);
- L'unità non funziona normalmente o manifesta un cambiamento evidente nelle prestazioni.

L'uso dell'unità deve essere supervisionato da persone adulte in caso di presenza di bambini

Se si utilizza l'unità in luoghi in cui sono presenti bambini, prestare attenzione affinché l'unità non venga maneggiata in modo errato. È opportuna la supervisione costante di un adulto.

Non far cadere l'unità né sottoporla a urti di forte entità

Proteggere l'unità da impatti di forte entità. Prestare molta attenzione a non farla cadere.

AVVISO

Non collegare l'unità a una presa di corrente dove sono già connessi molti altri apparati elettrici

Evitare di collegare il cavo di alimentazione dell'unità a una presa di corrente a cui è collegato un numero eccessivo di altri dispositivi. Prestare particolare attenzione quando si utilizzando prolunghe, poiché la potenza massima utilizzata da tutti i dispositivi collegati alla presa della prolunga non deve mai superare la potenza prevista (watt/ampere) per la prolunga in uso. Carichi eccessivi possono causare il surriscaldamento del materiale isolante del cavo e provocarne la fusione.

Non utilizzare al di fuori della propria nazione

Prima di utilizzare l'unità in un paese straniero, consultare il proprio fornitore, il Centro di assistenza Roland più vicino o un distributore Roland autorizzato, in base all'elenco della pagina "Informazioni".

Cautela nell'uso delle batterie

• Non ricaricare, riscaldare, aprire o gettare nel fuoco o nell'acqua le batterie.
  • Non esporre mai le batterie a un calore eccessivo, come la luce diretta del sole, il fuoco o fonti simili.
• Un uso errato delle batterie può causare perdite, surriscaldamenti, incendi o esplosioni. Prima dell'utilizzo, leggere attentamente ed osservare tutte le precauzioni riportate sulla confezione delle batterie.

ATTENZIONE

Posizionare in un ambiente ben ventilato

Posizionare l'unità e l'adattatore CA in modo tale da non creare impedimenti per una corretta ventilazione.

Collegare o scollegare l'adattatore CA afferrando la spina del cavo

Afferrare solo la spina del cavo dell'adattatore CA quando lo si collega a una presa o all'unità oppure lo si scollega da esse.

Pulire regolarmente la spina dell'adattatore CA

A intervalli regolari, è necessario scollegare l'adattatore CA e pulirlo utilizzando un panno asciutto per eliminare tutta la polvere e altri accumuli dai relativi denti. Inoltre, scollegare la spina dalla presa di alimentazione ogni volta che l'unità deve restare inutilizzata per un periodo di tempo prolungato. Eventuali accumuli di polvere tra la spina e la presa di corrente possono provocare uno scarso isolamento elettrico e causare incendi.

Utilizzo dei cavi in sicurezza

Evitare che cavi e fili elettrici si aggroviglino. Posizionare tutti i cavi e i fili elettrici fuori dalla portata dei bambini.

Evitare di salire sull'unità o di collocare oggetti pesanti su di essa

Evitare di salire sull'unità o di collocare oggetti pesanti su di essa.

Non collegare o scollegare l'adattatore CA con le mani bagnate

Mai maneggiare l'adattatore CA o le relative spine con mani bagnate quando lo si collega o lo si scollega da una presa o dall'unità.

Scollegare tutte le unità esterne prima di ogni spostamento

Prima di spostare l'unità, scollegare l'adattatore CA e tutti i cavi provenienti da dispositivi esterni.

Scollegare l'adattatore CA dalla presa di corrente prima di effettuarne la pulizia

Prima di effettuare la pulizia dell'unità, spegnerla e scollegare l'adattatore CA dalla presa di corrente (p. 6).

In caso di temporale, scollegare l'adattatore CA dalla presa di corrente

Qualora si sospetti la possibilità di fulmini nella zona scollegare l'adattatore CA dalla presa di corrente.

ATTENZIONE

Cautela nell'uso delle batterie

Se utilizzate in modo improprio, le batterie possono esplodere o lasciar fuoriuscire liquido e causare danni o lesioni. Per motivi di sicurezza, leggere e osservare le seguenti precauzioni (p. 3).

• Seguire attentamente le istruzioni di inserimento delle batterie, avendo cura di rispettare la polarità corretta.
• Non utilizzare insieme batterie nuove e usate, oppure di tipo diverso.

- Rimuovere sempre le batterie se si prevede di non utilizzare l'unità per un tempo prolungato.

- Non tenere mai le batterie a contatto con oggetti metallici come penne a sfera, collane, fermagli per capelli ecc.

- Per lo smaltimento delle batterie usate, seguire le disposizioni in materia in vigore nella regione di utilizzo.

Tenere gli oggetti di piccole dimensioni lontani dalla portata dei bambini

Per evitare che le parti elencate di seguito possano essere ingerite accidentalmente dai bambini, tenerle sempre lontano dalla loro portata.

• Parti rimovibili Adattatore asta per microfono (p. 8)

Cautela nell'utilizzo del morsetto di terra

Sostituire la vite del morsetto di terra nel caso in cui la si rimuova; evitare di lasciare la vite alla portata dei bambini per prevenirne l'ingerimento. Per il ricollocamento della vite in sede, assicurarsi di serrarla in maniera da evitare che possa rimanere lenta.

Maneggiare con cautela le batterie che presentano perdite

• Qualora dovesse fuoriuscire del liquido da una batteria, non toccarla con le mani nude.
• Se il fluido fuoriuscito entra a contatto con gli occhi, potrebbe verificarsi la perdita della vista. Non strofinarsi gli occhi. Usare acqua dolce per sciacquarli a fondo, quindi rivolgersi subito a un medico.

- Potrebbero verificarsi bruciature della pelle o dermatiti qualora il fluido entri a contatto con la pelle o i vestiti. Usare acqua dolce per sciacquare a fondo le aree interessate, quindi rivolgersi subito a un medico.

- Usare un panno morbido per rimuovere il fluido residuo all'interno del vano batterie. Quindi inserire batterie nuove.

NOTE IMPORTANTI

Alimentazione

• Non collegare l'unità alla stessa presa elettrica utilizzata contemporaneamente da un altro apparecchio elettrico controllato da un invertitore o un motore (ad esempio un frigorifero, una lavatrice, un forno a microonde o un condizionatore d'aria). In base al modo in cui l'apparecchio elettrico viene utilizzato, il rumore dell'alimentazione potrebbe causare il malfunzionamento dell'unità o produrre rumore percepibile. Se non è possibile utilizzare una presa elettrica separata, collegare un filtro per il rumore dell'alimentazione tra l'unità e la presa elettrica.
• L'adattatore CA inizierà a generare calore dopo molte ore di uso consecutivo. Questo è normale e non deve destare preoccupazioni.
• Si consiglia l'utilizzo di un adattatore CA poiché il consumo di energia dell'unità è relativamente elevato. Se si preferisce utilizzare le batterie, utilizzare il tipo alcalino.
• Per prevenire malfunzionamenti o problemi operativi, assicurarsi sempre che tutte le unità siano spente prima di effettuare qualsiasi collegamento.

Alimentazione: Utilizzo delle batterie

• Quando si inseriscono o si sostituiscono le batterie, spegnere sempre l'unità e scollegare qualsiasi altro dispositivo eventualmente collegato. In questo modo è possibile prevenire malfunzionamenti e danni.
• La durata delle batterie in dotazione potrebbe essere limitata poiché sono fornite allo scopo di consentire il test dell'unità.
• Quando le batterie sono quasi scariche, è possibile che a livelli di volume elevati si verifichino distorsioni o interruzioni del suono che però non indicano un malfunzionamento. In questi casi, sostituire le batterie oppure utilizzare l'adattatore CA (acquistabile separatamente).
• Per l'utilizzo a batterie, usare solo batterie alcaline.
• Scollegare l'adattatore CA dall'unità se la si desidera utilizzare con l'ausilio delle sole batterie.

Posizionamento

• L'utilizzo dell'unità vicino ad amplificatori di potenza (o altre apparecchiature contenenti trasformatori di potenza di grandi dimensioni) potrebbe causare un ronzio. Per ridurre il problema, modificare l'orientamento dell'unità o allontanarla dall'origine di interferenza.
• Questo dispositivo potrebbe interferire con la ricezione di apparecchi radio e televisivi. Non utilizzare questo dispositivo in prossimità di tali ricevitori.
• Se si utilizzano dispositivi di comunicazioni wireless, ad esempio telefoni cellulari, in prossimità dell'unità, è possibile che si produca rumore. Tale rumore potrebbe verificarsi quando si riceve o si avvia una chiamata o durante la conversazione telefonica. Se si verificano tali problemi, è necessario allontanare i dispositivi wireless dall'unità o spegnerli.
• Non esporre l'unità alla luce solare diretta, non posizionarla in prossimità di dispositivi che irradiano calore, non lasciarla all'interno di un veicolo chiuso o sottoporla in altri modi a temperature eccessive. Il calore eccessivo può deformare o scolorire l'unità.
• Quando l'unità viene spostata da un luogo a un altro in cui la temperatura e/o l'umidità sono molto diverse, è possibile che si formino delle goccioline d'acqua (condensa) all'interno dell'unità. Se si tenta di utilizzare l'unità in tali condizioni, potrebbero verificarsi danni o malfunzionamenti. Pertanto, prima di utilizzare l'unità, è necessario lasciarla spenta per diverse ore finché la condensa non sia completamente evaporata.
• A seconda del materiale e della temperatura della superficie su cui si appoggia l'unità, i piedini in gomma potrebbero scolorirsi oppure rovinare la superficie. Per evitare che questo accada, posizionare un feltrino o un panno sotto il piedino. In tal caso, verificare che l'unità non scivoli o si muova accidentalmente.
• Non collocare oggetti contenenti acqua sull'unità. Evitare inoltre l'uso di insetticidi, profumi, alcool, smalto per unghie, bombolette spray e simili vicino all'unità. Asciugare prontamente l'eventuale liquido versato sull'unità con un panno morbido e asciutto.

Manutenzione

• Per la pulizia quotidiana pulire l'unità con un panno morbido e asciutto oppure leggermente inumidito con acqua. Per rimuovere lo sporco ostinato utilizzare un panno imbevuto di un detergente delicato e non abrasivo. Successivamente, assicurarsi di pulire completamente l'unità con un panno soffice e asciutto.
• Non utilizzare mai benzina, diluenti, alcool o solventi di alcun tipo, per evitare la possibilità di scoloritura e/o deformazione.

Precauzioni aggiuntive

• Utilizzare i pulsanti, i cursori o altri controlli, nonché i jack e i connettori dell'unità prestando ragionevole attenzione. Una manipolazione poco attenta può causare malfunzionamenti.
• Scollegare i cavi afferrando il connettore e non tirando il cavo. In tal modo si eviterà di causare cortocircuiti o di danneggiare gli elementi interni del cavo.
• Per evitare di provocare disturbo alle persone, cercare di mantenere il volume dell'unità a livelli ragionevoli.
• Per trasportare l'unità, imballarla nella scatola originale, includendo l'imbottitura, se possibile. In caso contrario, utilizzare materiali di imballaggio equivalenti.
• Alcuni cavi di collegamento contengono resistenze. Per collegare questa unità, non utilizzare cavi con resistenze incorporate. L'utilizzo di tali cavi può causare una riduzione eccessiva del livello del suono o la produzione di suono inudibile. Per informazioni sulle specifiche dei cavi, contattare il produttore del cavo.

Morsetto di terra

- In caso di configurazioni particolari, è possibile che toccando la superficie del dispositivo, i microfoni a esso collegati o le parti metalliche di altri oggetti, ad esempio le chitarre, si avverta una sensazione sgradevole. Ciò è dovuto a una piccolissima carica elettrica, assolutamente innocua. Se tuttavia tale carica dovesse generare preoccupazione, collegare il morsetto di terra (vedere la figura) a una messa a terra esterna. Quando l'unità è collegata a massa, è possibile che venga generato un leggero ronzio, a seconda dell'installazione. Se non si è sicuri del metodo di collegamento, contattare il Centro di assistenza Roland più vicino o un distributore Roland autorizzato, in base all'elenco nella pagina "Informazioni".

Punti non indicati per il collegamento

• Tubi dell'acqua (potrebbero causare scosse elettriche)
• Tubi del gas (potrebbero causare incendi o esplosioni)
• Massa della linea telefonica o parafulmine (potrebbe essere pericoloso in caso di fulmini)

Copyright/Licenze/Marchi

• MMP (Moore Microprocessor Portfolio) si riferisce all'elenco di brevetti concernenti l'architettura del microprocessore, sviluppata originariamente da Technology Properties Limited (TPL). Roland ha ottenuto l'utilizzo in licenza di tale tecnologia da parte di TPL Group.
• Roland è un marchio di fabbrica registrato o un marchio di fabbrica di Roland Corporation negli Stati Uniti e/o in altri paesi.
• I nomi delle società e dei prodotti citati nel presente documento sono marchi o marchi registrati dei rispettivi proprietari.

Roland

Questo simbolo indica che nei paesi della Comunità europea questo prodotto deve essere smaltito separatamente dai normali rifiuti domestici, secondo la legislazione in vigore in ciascun paese. I prodotti che riportano questo simbolo non devono essere smaltiti insieme ai rifiuti domestici. Ai sensi dell'art. 13 del D.Lgs. 25 luglio 2005 n. 151.

Viale delle Industrie 8,

20020 Arese, Milano, ITALY
