Tipo de produto	Amplificador de guitarra acústica estéreo
Marca	Roland
Modelo	Mobile AC
Potência de saída	2,5 W + 2,5 W
Alto-falantes	10 cm (4 polegadas) x 2
Canais de entrada	3 canais: guitarra, microfone, áudio
Efeitos integrados	Chorus, Reverb, Wide
Conectores de entrada	Tomada MIC (jack 6,35 mm), Tomada GUITAR (jack 6,35 mm), Tomadas AUDIO (mini-jack estéreo, phono RCA)
Conectores de saída	Tomada PHONES (mini-jack estéreo)
Alimentação	6 pilhas alcalinas AA (LR6) ou adaptador de rede 9 V CC (vendido separadamente)
Consumo	175 mA
Autonomia com pilhas	Cerca de 15 horas (pilhas alcalinas)
Dimensões	280 x 108 x 177 mm
Peso	2,5 kg (pilhas incluídas)
Acessórios incluídos	Alça de transporte, 6 pilhas alcalinas AA, manual de instruções
Opções	Adaptador de rede PSB-1U (de acordo com a região)
Montagem	Compatível com suporte de microfone (diâmetro 9,5 mm ou 15 mm)
Nível de entrada nominal	AUDIO: -10 dBu, MIC: -50 dBu, GUITAR: -10 dBu
Manutenção	Limpeza com pano macio seco ou ligeiramente húmido; evitar solventes
Segurança	Não desmontar; evitar humidade; usar adaptador especificado
Reparabilidade	Pilhas substituíveis; para outras reparações, contactar um centro autorizado Roland
Marca registrada	Roland Corporation

Perguntas frequentes - Mobile AC ROLAND

Como instalar as pilhas no Roland Mobile AC?

Abra o compartimento de pilhas localizado na parte traseira. Insira seis pilhas alcalinas AA (LR6) respeitando a polaridade (+/-) indicada. Feche a tampa inserindo primeiro as linguetas nas ranhuras e, em seguida, empurre firmemente até ouvir um clique. Para uma autonomia ideal, utilize pilhas alcalinas novas e não misture tipos ou níveis de carga diferentes.

Como conectar uma guitarra e um microfone?

Utilize a tomada GUITAR (jack 6,35 mm) para a sua guitarra acústica e a tomada MIC (jack 6,35 mm) para o microfone. Ajuste os volumes respetivos com os botões GUITAR VOLUME e MIC VOLUME. O aparelho gere as duas fontes simultaneamente. Para evitar feedback, afaste o microfone dos alto-falantes ou reduza o volume.

Como usar os efeitos Chorus, Reverb e Wide?

Para ativar o Chorus, pressione o interruptor CHORUS: o som processado sai do alto-falante direito, o som direto do esquerdo. Para a Reverb, gire o botão REVERB para a direita (posição OFF para desativar). O Wide (interruptor WIDE) alarga a imagem estéreo e reforça os outros efeitos. Combine-os para um som espaçoso.

Qual é a autonomia das pilhas?

Com seis pilhas alcalinas AA (LR6), a autonomia é de cerca de 15 horas em uso contínuo. Esta duração varia conforme as pilhas e as condições de uso (volume, efeitos). Quando o indicador de alimentação escurecer, substitua as pilhas rapidamente para evitar distorção do som.

Posso usar um adaptador de rede?

Sim, pode usar o adaptador de rede Roland PSB-1U (vendido separadamente) ligando-o na entrada DC IN. Certifique-se de que a tensão corresponde à da sua região. Recomenda-se deixar as pilhas no lugar mesmo com o adaptador, para uso em caso de desconexão acidental.

Como montar o Mobile AC em um suporte de microfone?

Vire o aparelho e aparafuse o adaptador para suporte de microfone fornecido (se usar um suporte de 15 mm, remova primeiro o adaptador). Fixe o suporte do microfone (diâmetro 9,5 mm ou 15 mm) debaixo do aparelho. Monte o conjunto em um suporte de microfone estável (altura máx. 125 cm, abertura dos pés mín. 63 cm). Verifique a estabilidade antes de usar.

O que fazer se o som estiver distorcido?

Verifique primeiro os níveis de volume: abaixe os botões VOLUME (MIC, GUITAR, AUDIO) se estiverem muito altos. Se usar pilhas, o som pode distorcer quando elas estão fracas; substitua-as ou use o adaptador de rede. Certifique-se também de que os cabos de conexão não contêm resistência (prefira cabos sem resistência).

Como limpar o aparelho?

Use um pano macio e seco para a limpeza diária. Para manchas difíceis, umedeça ligeiramente o pano com água ou um detergente suave não abrasivo, depois seque com um pano seco. Nunca use benzina, diluente, álcool ou solvente que possam descolorir ou deformar o aparelho.

Posso usar fones de ouvido com o Mobile AC?

Sim, ligue fones de ouvido (mini-jack estéreo) na tomada PHONES. Quando os fones são ligados, os alto-falantes internos são cortados. Assim, pode tocar em silêncio enquanto beneficia dos efeitos e da mixagem das fontes (guitarra, microfone, áudio).

O que fazer em caso de mau funcionamento?

Consulte primeiro a secção de mau funcionamento no manual de instruções. Verifique as pilhas, as ligações e as configurações de volume. Se o problema persistir, desligue o aparelho, desconecte o adaptador de rede e contacte o seu revendedor Roland ou um centro de manutenção autorizado (lista disponível no site da Roland). Não tente fazer nenhum reparo você mesmo.

MANUAL DE UTILIZADOR Mobile AC ROLAND

Manual do proprietário

Mando [AUDIO VOLUME]

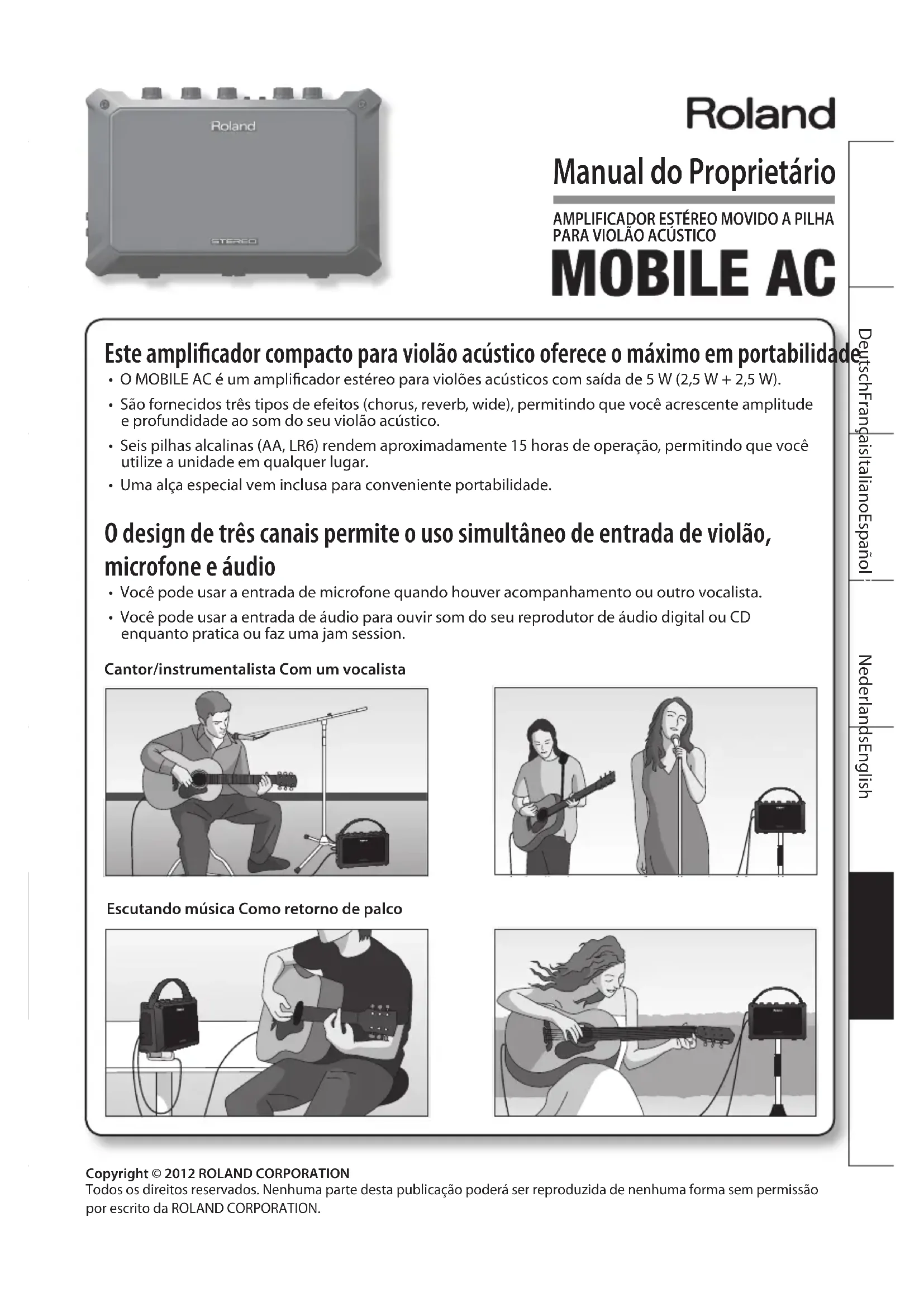

Manual do Proprietário

AMPLIFICADOR ESTÉREO MOVIDO A PILHA PARA VIOLÃO ACÚSTICO

MOBILE AC

Este amplificador compacto para violão acústico oferece o máximo em portabilidade

• O MOBILE AC é um amplificador estéreo para violões acústicos com saída de 5 W (2,5 W + 2,5 W).
• São fornecidos três tipos de efeitos (chorus, reverb, wide), permitindo que você acrescente amplitude e profundidade ao som do seu violão acústico.
• Seis pilhas alcalinas (AA, LR6) rendem aproximadamente 15 horas de operação, permitindo que você utilize a unidade em qualquer lugar.
• Uma alça especial vem inclusa para conveniente portabilidade.

O design de três canais permite o uso simultâneo de entrada de violão, microfone e áudio

• Você pode usar a entrada de microfone quando houver acompanhamento ou outro vocalista.
• Você pode usar a entrada de áudio para ouvir som do seu reprodutor de áudio digital ou CD enquanto pratica ou faz uma jam session.

Cantor/instrumentalista Com um vocalista

Antes de usar esta unidade, leia com atenção as seguintes seções: "USO SEGURO DA UNIDADE" e "OBSERVAÇÕES IMPORTANTES" (p. 11; p. 14). Essas seções fornecem informações importantes sobre a operação correta da unidade. Além disso, para ter uma boa compreensão de todos os recursos da sua nova unidade, o Manual do Proprietário deve ser lido por completo. O manual deverá ser guardado em local de fácil acesso para consultas futuras.

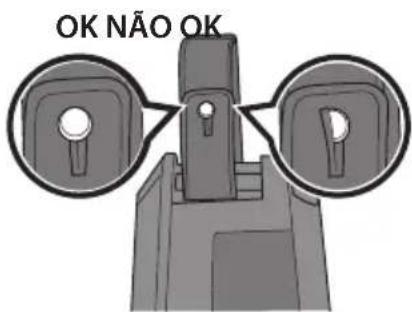

Como prender a alça

• Use somente a alça fornecida.
• Prenda-a firmemente para que não se solte com facilidade. Se você deixá-la frouxa e usá-la dessa forma ao carregar o MOBILE AC, correrá o risco de derrubar o amplificador e possivelmente danificá-lo ou se ferir.
• Não gire ou balance o MOBILE AC ao segurá-lo pela alça. Isso é extremamente perigoso, pois a alça poderá se soltar ou, se o movimento for muito repetitivo, poderá até quebrar.
• A alça incluída destina-se ao uso exclusivo com o MOBILE AC. Não a use em outros produtos.

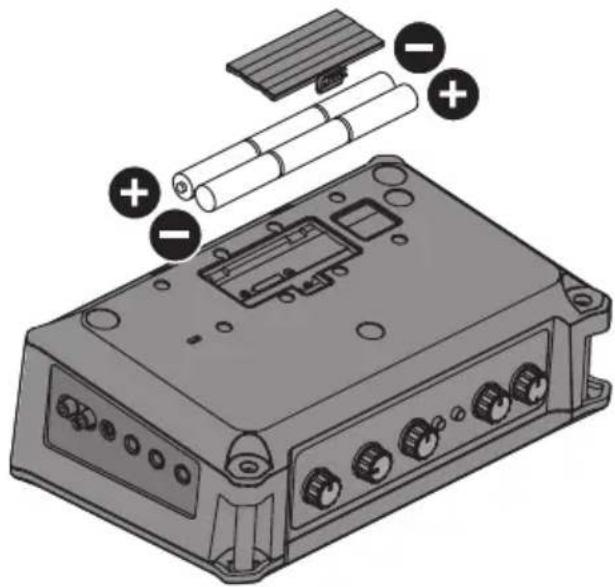

Instalação das pilhas

Insira as seis pilhas alcalinas (AA, LR6) inclusas conforme mostra a ilustração, verificando se a polaridade está correta.

• Antes de fechar a tampa do compartimento de pilhas, primeiramente encaixe as linguetas da tampa nos orifícios correspondentes e, em seguida, pressione com firmeza a tampa para baixo até ouvir um clique.
• O manuseio incorreto das pilhas pode provocar vazamento, superaquecimento, incêndio ou explosão. Antes de usar, leia e observe atentamente todas as precauções que acompanham as pilhas.
• Siga cuidadosamente as instruções de instalação das pilhas e verifique se observou a polaridade correta.
• Evite usar pilhas novas junto com pilhas usadas. Além disso, evite misturar tipos de pilhas diferentes.
• Remova as pilhas sempre que a unidade permanecer sem uso por um período prolongado.
• Nunca guarde as pilhas junto com objetos metálicos como canetas esferográficas, colares, grampos de cabelo etc.
• As baterias usadas devem ser descartadas em conformidade com todas as normas para descarte seguro da região onde você mora.
• Se estiver usando esta unidade com pilhas, use pilhas alcalinas.
• Se estiver usando esta unidade com pilhas, desconecte o adaptador CA.
• Duração estimada das pilhas em uso contínuo:
  Pilhas alcalinas (AA, LR6): aproximadamente 15 horas
  * Esses números variarão dependendo das especificações das pilhas e das condições reais de uso.

LEMBRETE

Se quiser usar um adaptador CA (vendido separadamente), consulte a p. 6.

Descrições do painel

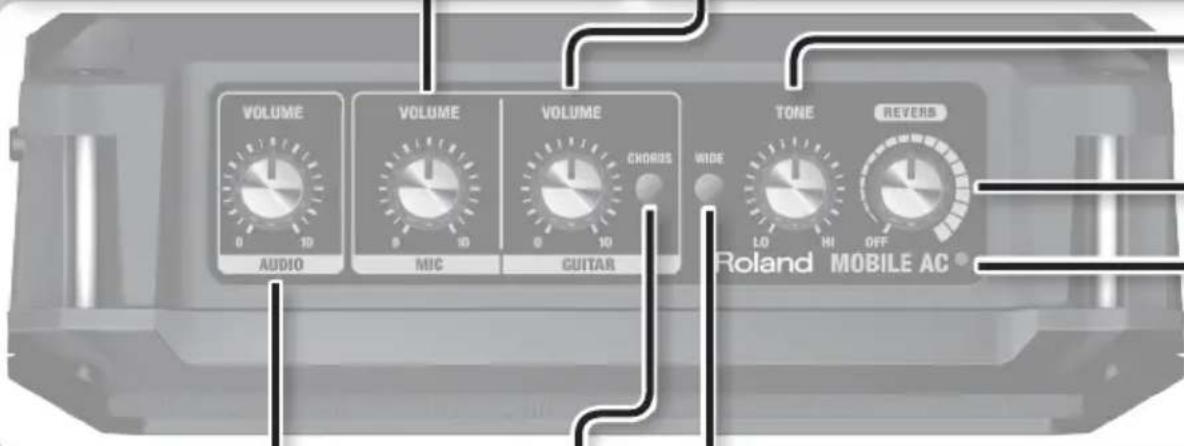

Painel superior

Ajuste do volume

Botão [MIC VOLUME]

Este botão ajusta o volume do microfone.

Botão [GUITAR VOLUME]

Este botão ajusta o volume do violão.

Botão [AUDIO VOLUME]

Este botão ajusta o volume do aparelho ligado aos conectores AUDIO (miniconector estéreo e conectores de fone RCA).

* Se quiser ajustar o volume dos aparelhos conectados ao miniplugue estéreo e aos plugues de fone RCA de forma independente, ajuste o volume nos próprios aparelhos.

Ampliação do som

Botão [WIDE]

Se você pressionar este botão para ligá-lo, a imagem do som produzida pelo MOBILE AC será ampliada.

DESLIGADOLIGADO

Se estiver usando chorus e reverb, o efeito de ampliação será ainda mais acentuado.

Aplicação do chorus ao som do violão

Botão [CHORUS]

Se você pressionar este botão para ligá-lo, será aplicado chorus ao som do violão. Isso cria um belo som com grande amplitude. No MOBILE AC, o alto-falante direito (olhando a unidade de frente) emite o som processado com efeito, enquanto que o alto-falante esquerdo emite o som direto.

DESLIGADOLIGADO

O efeito de chorus é criado à medida que o som dos alto-falantes direito e esquerdo é mixado no ar (chorus sintetizado espacialmente).

Indicador POWER

Esse indicador acende quando a unidade é ligada.

* Quando estiver funcionando apenas com a energia das pilhas, o indicador da unidade ficará com a luz mais fraca quando ele estiver sendo usado para sinalizar que as pilhas estão fracas. Troque as pilhas assim que possível.

Ajuste do brilho do som

Botão [TONE]

Este botão ajusta o brilho do som gerado pelo MOBILE AC.

Girar o botão para a direita deixará o som mais vivo; para a esquerda, o tom produzido será mais suave.

Aplicação de reverberação

Botão [REVERB]

Este botão aplica reverberação ao som do microfone e do violão, criando uma reverberação ampla que faz o som parecer que você está tocando em uma sala grande ou pavilhão. Girar o botão para a direita gera uma reverberação cada vez mais profunda. Se não quiser aplicar reverberação, ajuste o botão para a posição OFF.

Painel lateral (conectando seu equipamento)

OBSERVAÇÃO

Para evitar mau funcionamento e falha do equipamento, sempre abaixo o volume e desligue todas as unidades antes de fazer qualquer conexão.

Conector MIC

Conecte um microfone equipado com um plugue de fone de 1/4 de pol.

Conector GUITAR

Um violão equipado com um captador pode ser conectado aqui.

Conectores AUDIO

MIC

GUITAR

AUDIO

STEREO

Conecte um reprodutor de áudio digital ou um reprodutor de CD.

Compatível com conexão de miniplugue estéreo ou fone RCA.

O som dos aparelhos conectados ao miniconector estéreo e aos conectores de fone RCA será mixado.

Painel lateral

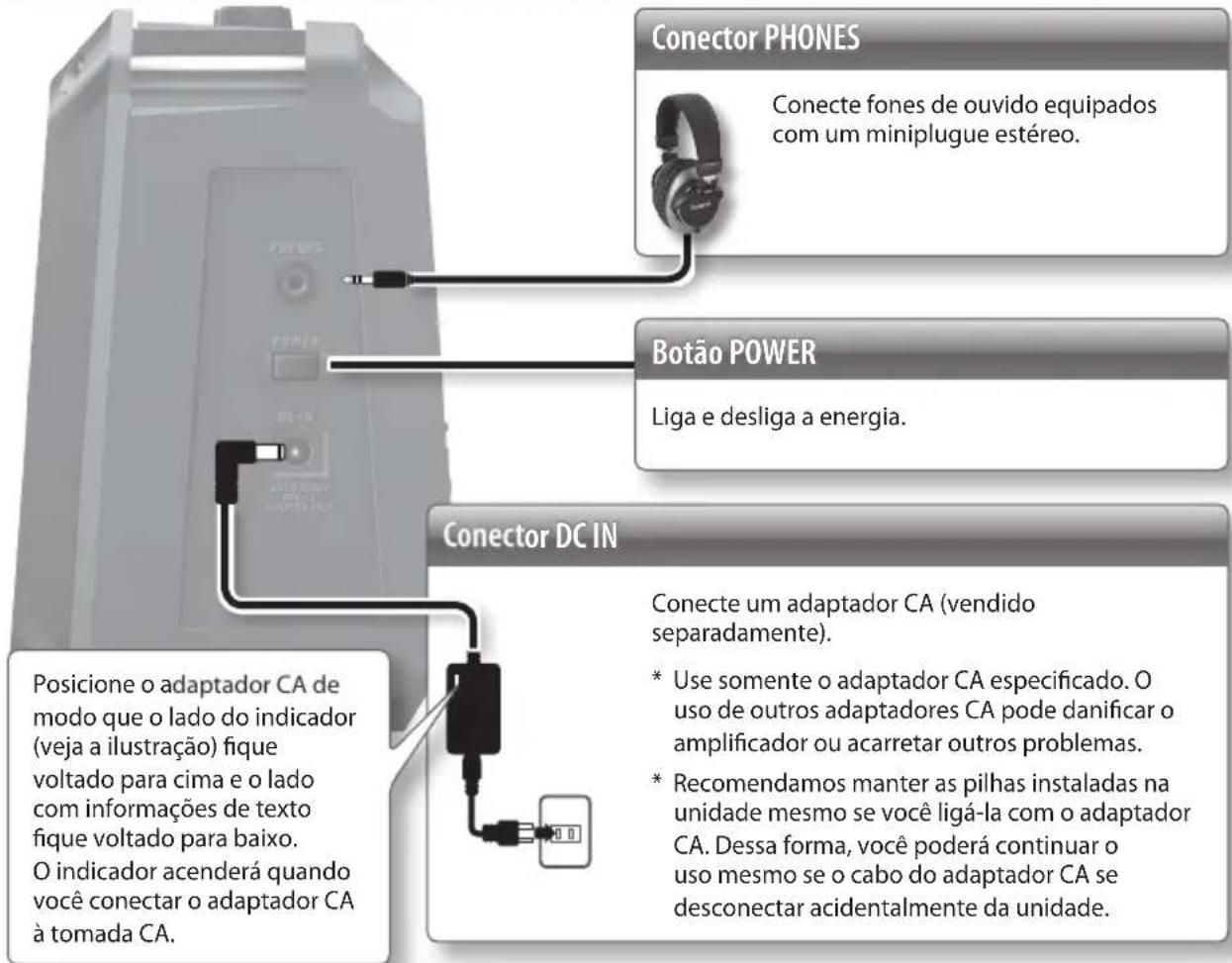

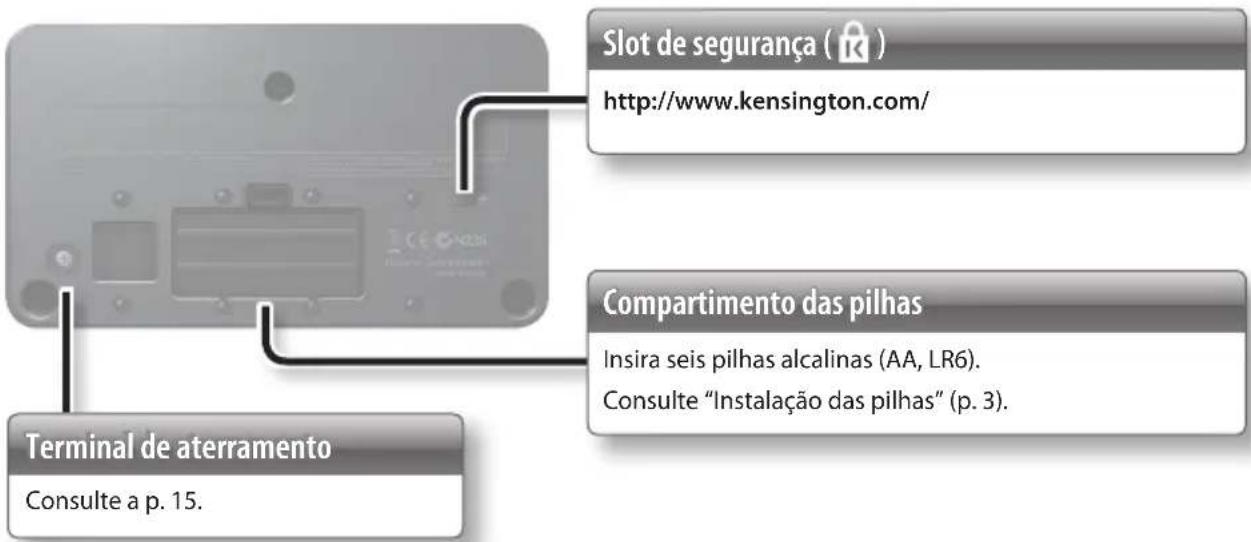

Painel traseiro

Ligar e desligar a energia

* Quando tudo estiver conectado corretamente, siga o procedimento abaixo para ligar a energia. Se o equipamento for ligado na ordem errada, haverá o risco de provocar mau funcionamento ou falha do equipamento.

1. Verifique se todos os controles de volume do MOBILE AC e de todos os aparelhos conectados estão no ajuste mínimo.

2. Ligue a energia dos aparelhos conectados.

3. Pressione o botão [POWER] para ligar o MOBILE AC.

* Esta unidade está equipada com um circuito de proteção. É necessário um breve intervalo (alguns segundos) após ligar a unidade para que ela possa operar normalmente.

1. Ajuste o volume do MOBILE AC e dos aparelhos conectados.

* Pode ocorrer realimentação, dependendo da localização dos microfones ou violões em relação aos alto-falantes. Isso pode ser corrigido:

1. Mudando a direção do microfone ou do violão.
2. Reposicionando o microfone ou o violão a uma distância maior dos alto-falantes.

3. Abaixando o volume.

4. Quando quiser desligar a energia, minimize o volume do MOBILE AC e de todos os aparelhos conectados, e depois desligue a energia no sentido oposto ao seguido quando você ligou todos os aparelhos.

* Antes de ligar/desligar a unidade, lembre-se sempre de abaixar o volume. Mesmo com o volume diminuído, você poderá ouvir algum som ao ligar/desligar a unidade. Entretanto, isso é normal e não indica mau funcionamento.

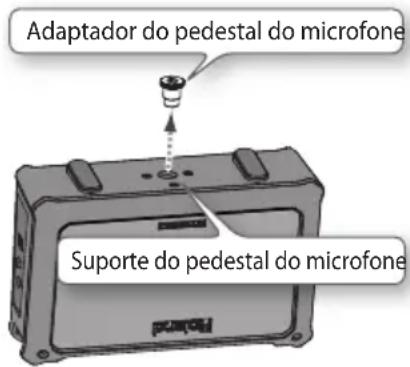

Montagem em um pedestal de microfone

Com a utilização de um pedestal de microfone, é possível montar o MOBILE AC na altura ideal para ser usado como monitor de retorno ou de PA simples.

O suporte do pedestal do microfone (o diâmetro do orifício) é compatível com tipos de 3/8 e 5/8 de polegada.

Se você estiver usando o MOBILE AC com um pedestal de 5/8 de polegada, retire o adaptador do pedestal do microfone da parte inferior do MOBILE AC.

OBSERVAÇÃO

• Ao virar o MOBILE AC, tome cuidado para não danificar os botões; cuidado também para não deixá-lo cair ou tropeçar nele.
• Se você não estiver usando um pedestal de microfone, lembre-se de usar o adaptador do pedestal do microfone para evitar o vazamento de som (ar).

Requisitos para o uso do pedestal do microfone

Conforme exibido na ilustração, você deve usar um pedestal de microfone de até 125 cm (incluindo o MOBILE AC) e cujos apoios possam ser abertos em uma largura máxima de 63 cm ou mais.

63 cm ou mais

OBSERVAÇÃO

• O uso de um pedestal de microfone que não atenda às especificações acima poderá resultar em danos ao equipamento ou ferimento devido à queda do pedestal.
• Ao usar o MOBILE AC com um pedestal de microfone, o pedestal deverá ser colocado cuidadosamente de modo a permanecer nivelado e estável.
• Os cabos conectados ao MOBILE AC deverão ter folga suficiente para evitar acidentes que possam resultar do fato de alguém tropeçar neles.
• Para evitar acidentes devido a quedas, não coloque nenhum objeto no MOBILE AC quando ele estiver montado em um pedestal de microfone.
• Após prender o MOBILE AC no pedestal do microfone, verifique se ele está estável antes de usá-lo.

Resolução de problemas

Se o sistema não funcionar como o esperado, verifique os pontos a seguir.

Problema Itens a verificar Ação	Página
A energia não quer ligar	As pilhas não estão gastas?	Quando estiver funcionando apenas com a energia das pilhas, o indicador de energia ficará com a luz mais fraca quando ele estiver sendo usado para sinalizar que as pilhas estão fracas. Instale pilhas novas.	p. 3
	O adaptador CA especificado (vendido separadamente) está conectado corretamente?	Verifique a conexão novamente. Nunca use um adaptador CA diferente do modelo especificado.	p. 6
Não há som/volume insuficiente	As conexões com outros aparelhos estão corretas?	Verifique as conexões novamente.	p. 5
	O botão [VOLUME] está ajustado apropriadamente?	Ajuste o volume apropriadamente.	p. 4
	Os fones de ouvido estão conectados?	Se os fones de ouvido estiverem conectados, nenhum som sairá dos alto-falantes do MOBILE AC.	-
	Você conectou um microfone condensador que requer fonte de alimentação Phantom power?	O MOBILE AC não é equipado para fornecer phantom power, portanto, não é possível usar microfones condensadores que exijam phantom power.	-
Volume insuficiente dos alto-falantes	As pilhas não estão gastas? Instale	pilhas novas. p. 3
O nível do volume do aparelho ligado aos conectores AUDIO está muito baixo	Você está usando um cabo de conexão que contém um resistor?	Use um cabo de conexão que não contenha uma resistência.	-
O som está distorcido ou com ruídos	O botão [VOLUME] está excessivamente alto?	Gire todos os botões [VOLUME] para a esquerda e ajuste o volume apropriadamente.	p. 4
	O nível de entrada do aparelho conectado é apropriado?	Abaixe o volume do aparelho conectado.	-
	As pilhas não estão gastas?	Se a energia das pilhas estiver acabando, os sons poderão sofrer distorções ou sumir quando reproduzidos com o volume alto, mas isso é normal e não indica mau funcionamento. Nesse caso, troque as pilhas ou use o adaptador CA (vendido separadamente).	p. 3p. 6
Efeito não aplicado	A chave [CHORUS] está desligada?	Pressione a chave [CHORUS] para ligá-la.	p. 4
	O botão [REVERB] está desligado (OFF)?	Gire o botão [REVERB] para a direita para ajustar a profundidade da reverberação.	p. 5

Roland MOBILE AC: AMPLIFICADOR ESTÉREO MOVIDO A PILHA PARA VIOLÃO ACÚSTICO

Saída de potência nominal	2,5 W + 2,5 W
Nível de entrada nominal (1 kHz)	Conectores AUDIO: -10 dBuConector MIC: -50 dBuConector GUITAR: -10 dBu
Alto-falantes 10 cm (4 polegadas) x 2
Controles	Chave POWERChave WIDEBotão TONEBotão REVERBBotão VOLUMEBotão VOLUMEBotão VOLUMEChave CHORUS
Indicador Energia
Conectores	Conector MIC: Tipo P10 de 1/4 de polegadaConector GUITAR: Tipo P10 de 1/4 de polegadaConectores AUDIO: Tipo P10 RCA, tipo P10 miniatura estéreoConector PHONES: Tipo P10 miniatura estéreoConector DC IN
Fonte de alimentação	CC 9V: seis pilhas alcalinas (AA, LR6) ou adaptador CA (vendido separadamente)
Uso de corrente 175 mA
Duração estimada das pilhas em uso contínuo	Pilhas alcalinas (AA, LR6): aproximadamente 15 horas* Esses números variarão dependendo das especificações das pilhas e das condições reais de uso.
Dimensões 280 (L) x 108 (P) x 177 (A) mm
Peso 2,5 kg (incluindo as pilhas)
Acessórios Alça, 6 pilhas alcalinas (AA, LR6), Manual do Proprietário
Opcional (vendido separadamente)	Adaptador CA (PSB-1U)* Ao adquirir um adaptador CA, especifique o adaptador (da lista abaixo) projetado para a região em que será usado e a voltagem fornecida nessa região.(PSB-120/PSB-230EU/PSB-230UK/PSB-240A)

* 0 dBu = 0,775 Vrms
* Com a finalidade de aprimorar o produto, as especificações e/ou aparência desta unidade estão sujeitas a alterações sem prévio aviso.

USO SEGURO DA UNIDADE

INSTRUÇÕES PARA A PREVENÇÃO DE INCÊNDIOS, CHOQUES ELÉTRICOS OU FERIMENTOS EM PESSOAS

AVISO	Ele é usado para instruções com o objetivo de alertar o usuário para o risco de morte ou ferimento grave se o equipamento for usado inadequadamente.
CUIDADO	Ele é usado para instruções com o objetivo de alertar o usuário para o risco de ferimento ou dano material se o equipamento for usado inadequadamente.* Dano material se refere a danos ou efeitos adversos causados à residência e a todos os móveis, assim como a animais domésticos ou bichos de estimação.

Sobre os símbolos

	O símbolo △ alerta o usuário sobre instruções e avisos importantes. O significado específico do símbolo é determinado pela figura dentro do triângulo. No caso do símbolo à esquerda, ele é usado para cuidados gerais, avisos ou alertas de perigo.
	O símbolo 🔒 alerta o usuário sobre as coisas que nunca devem ser feitas (proibidas). A coisa específica que não deve ser feita é indicada pela figura dentro do círculo. No caso do símbolo à esquerda, ele significa que o equipamento nunca deve ser desmontado.
	O símbolo ● alerta o usuário sobre as coisas que devem ser feitas. A coisa específica que deve ser feita é indicada pela figura dentro do círculo. No caso do símbolo à esquerda, ele significa que o plugue do cabo de força tem que ser desligado da tomada.

SEMPRE OBSERVE O SEGUINTE

! AVISO

Não desmonte ou faça qualquer modificação por conta própria

Não abra (nem modifique de nenhuma forma) a unidade ou seu adaptador CA.

Não repare ou substitua peças por conta própria

Não tente reparar a unidade nem substituir peças internas (exceto quando este manual fornecer instruções específicas para isso).

Para manutenção, entre em contato com o revendedor, o Centro de Serviços da Roland ou um distribuidor autorizado da Roland, conforme listado na página "Informações".

Não use ou armazene nos seguintes tipos de locais

• Sujeitos a temperaturas extremas (ex.: luz solar direta em veículos fechados, próximo a um duto de aquecimento, em cima de um equipamento de geração de calor);
• Molhados (ex.: banheiros, lavatórios ou pisos molhados);
• Expostos a vapor ou fumaça;
• Sujeitos à exposição ao sal;
• Úmidos;
• Expostos à chuva;
• Empoeirados ou arenosos;
• Sujeitos a altos níveis de vibração e tremor.

Não coloque em um local instável

Certifique-se de que a unidade esteja sempre em superfícies niveladas e estáveis. Nunca a coloque em suportes que possam tombar ou em superfícies inclinadas.

Use somente o adaptador CA especificado e a voltagem correta

Use somente o adaptador CA especificado (p. 10) e verifique se a voltagem da linha na instalação corresponde à voltagem de entrada especificada no corpo do adaptador CA. Outros adaptadores CA podem usar uma polaridade diferente ou terem sido projetados para uma voltagem diferente, portanto, o uso desses adaptadores pode resultar em danos, mau funcionamento ou choques elétricos.

Use somente o cabo de força incluído

Use somente o cabo de alimentação de energia incluído com a unidade. Além disso, o cabo de força fornecido não deve ser usado em outros aparelhos.

Não dobre o cabo de força, nem coloque objetos pesados sobre ele

Não dobre nem torça excessivamente o cabo de força, nem coloque objetos pesados sobre ele. Isso pode danificar o cabo, provocando rompimentos nos componentes e curtos-circuitos. Cabos danificados representam perigo de choque e incêndio!

AVISO

Evite o uso prolongado com volume alto

Esta unidade, sozinha ou combinada com um amplificador e fones de ouvido ou alto-falantes, pode produzir níveis de som capazes de causar perda de audição permanente. Não use por períodos longos com volume alto ou em um nível desconfortável. Se você perceber perda de audição ou um chiado no ouvido, interrompa o uso imediatamente e procure um audiologista.

Não permita que objetos estranhos ou líquidos penetrem na unidade; nunca coloque recipientes com líquido sobre a unidade

Não coloque recipientes que contenham líquido sobre este produto. Nunca permita que objetos estranhos (ex.: objetos inflamáveis, moedas, fios) ou líquidos (ex.: água ou suco) penetrem no produto. Isso pode causar curtos-circuitos, operação defeituosa ou outros tipos de mau funcionamento.

Caso ocorra um mau funcionamento ou anormalidade, desligue a unidade

Desligue a unidade imediatamente, remova o adaptador CA da tomada e solicite manutenção entrando em contato com o revendedor, o Centro de Serviços da Roland mais próximo ou um distribuidor autorizado da Roland, conforme listado na página "Informações", quando:

• O adaptador CA, o cabo de força ou o plugue for danificado;
• Houver emissão de fumaça ou odor anormal;
• Objetos tiverem caído ou líquido for derramado em cima da unidade;
• A unidade tiver sido exposta à chuva (ou ter se molhado);
• A unidade não estiver operando normalmente ou apresentar uma mudança significativa de desempenho.

Adultos devem realizar a supervisão em locais onde houver crianças presentes

Ao usar a unidade em locais com presença de crianças, tenha cuidado para que a unidade não seja manuseada de forma incorreta. Um adulto deve sempre estar próximo para supervisionar e orientar.

Não derrube ou submeta a impactos fortes

Proteja a unidade contra impactos fortes.

(Não a derrube!)

AVISO

Não ligue a unidade na mesma tomada junto com uma quantidade excessiva de aparelhos

Não force o cabo de força a compartilhar uma tomada com uma quantidade excessiva de aparelhos. Tenha cuidado especial ao usar extensões — a potência total usada por todos os aparelhos conectados nunca deverá ultrapassar a potência nominal (watts/ampères) do cabo de extensão. Cargas excessivas podem aquecer o isolamento do cabo, que pode derreter.

Não use em outro país

Antes de usar a unidade em um país estrangeiro, consulte seu revendedor, o Centro de Serviços da Roland mais próximo ou um distribuidor autorizado da Roland, conforme listados na página "Informações".

Manuseie as pilhas cuidadosamente

• As pilhas nunca devem ser recarregadas, aquecidas, desmontadas ou jogadas no fogo ou na água.
• Nunca exponha as pilhas a fontes de calor excessivo, como a luz do sol, fogo ou similares.
• O manuseio incorreto das pilhas pode provocar vazamento, superaquecimento, incêndio ou explosão.
  Antes de usar, leia e observe atentamente todas as precauções que acompanham as pilhas.

CUIDADO

Coloque em um local bem ventilado

A unidade e o adaptador CA devem ser colocados em um local ou posição que não interfira em sua ventilação apropriada.

Segure pelo plugue ao conectar ou desconectar o adaptador CA

Segure sempre apenas pelo plugue do cabo do adaptador CA ao conectá-lo ou desconectá-lo de uma tomada ou desta unidade.

Limpe o plugue do adaptador CA periodicamente.

Você deve desconectar o adaptador CA e limpá-lo regularmente usando um pano seco para remover toda a poeira e outros resíduos de seus pinos. Além disso, desconecte o cabo de força da tomada sempre que a unidade permanecer sem uso por um período prolongado. Qualquer acúmulo de poeira entre o plugue e a tomada pode resultar em deficiência no isolamento e causar um incêndio.

Cuide dos cabos para oferecer segurança

Procure evitar que fios e cabos fiquem embaracados. Além disso, todos os fios e cabos devem ser mantidos fora do alcance de crianças.

Evite pisar na unidade ou colocar objetos pesados sobre ela

Nunca pise ou coloque objetos pesados em cima da unidade.

Não conecte ou desconecte o adaptador CA com as mãos molhadas

Nunca manuseie o adaptador CA ou seus plugues com as mãos molhadas ao conectá-los ou desconectá-los de uma tomada ou desta unidade.

Desconecte tudo antes de mover a unidade

Antes de mover a unidade, desconecte o adaptador CA e todos os fios provenientes de aparelhos externos.

Desconecte o adaptador CA da tomada antes de limpar

Antes de limpar a unidade, desligue-a e desconecte o adaptador CA da tomada (p. 6).

Se houver possibilidade de raios, desconecte o adaptador CA da tomada

Sempre que suspeitar da possibilidade de raios na área, desconecte o adaptador CA da tomada.

CUIDADO

Manuseie as pilhas cuidadosamente

Se usadas indevidamente, as pilhas poderão explodir ou vazar e provocar danos ou ferimentos. Por motivos de segurança, leia e observe as precauções a seguir (p. 3).

• Siga cuidadosamente as instruções de instalação das pilhas e verifique se observou a polaridade correta.
• Evite usar pilhas novas junto com pilhas usadas. Além disso, evite misturar tipos de pilhas diferentes.
• Remova as pilhas sempre que a unidade permanecer sem uso por um período prolongado.
• Nunca guarde as pilhas junto com objetos metálicos como canetas esferográficas, colares, grampos de cabelo etc.
• As baterias usadas devem ser descartadas em conformidade com todas as normas para descarte seguro da região onde você mora.

Mantenha itens pequenos fora do alcance de crianças

Para evitar a ingestão acidental das partes listadas abaixo, mantenha-as sempre fora do alcance de crianças pequenas.

- Peças removíveis Adaptador do pedestal do microfone (p. 8)

Manuseie o terminal de aterramento cuidadosamente

Se você remover o parafuso do terminal de aterramento, recoloque-o; não o deixe ao alcance de crianças pequenas, que podem engoli-lo acidentalmente. Ao recolocar o parafuso, verifique se está firme, para que não se solte.

Manuseie pilhas com vazamento cuidadosamente

• Se houver vazamento de fluido de uma pilha, não toque nele com as mãos desprotegidas.
• O contato de qualquer quantidade de fluido com os olhos pode resultar em perda da visão. Não esfregue os olhos; use água limpa para lavá-los completamente. Em seguida, procure um médico imediatamente.
• O contato do fluido com a pele ou as roupas pode provocar queimaduras ou dermatites. Use água limpa para lavar as áreas afetadas completamente; em seguida, procure um médico imediatamente.
• Com um tecido macio, limpe cuidadosamente o fluido remanescente da parte interna do compartimento das pilhas. Em seguida, instale pilhas novas.

OBSERVAÇÕES IMPORTANTES

Fonte de alimentação

• Não ligue esta unidade na mesma tomada elétrica que esteja sendo usada por aparelhos domésticos que sejam controlados por um inversor ou motor (como geladeira, máquina de lavar, forno de micro-ondas ou ar condicionado). Dependendo da forma como o aparelho elétrico estiver sendo usado, o ruído na fonte de alimentação poderá fazer com que a unidade não funcione corretamente ou poderá produzir ruídos. Se não for possível usar uma tomada separada, conecte um filtro de ruído da fonte de alimentação entre esta unidade e a tomada elétrica.
• O adaptador CA começará a gerar calor após muitas horas consecutivas de uso. Isso é normal e não é motivo de preocupação.
• Recomendamos o uso de um adaptador CA, já que o consumo de energia da unidade é relativamente alto. Caso prefira usar pilhas, use as do tipo alcalino.
• Para evitar mau funcionamento e falha do equipamento, lembre-se sempre de desligar a energia de todo o equipamento antes de fazer qualquer conexão.

Fonte de alimentação: uso de pilhas

• Ao instalar ou trocar as pilhas, sempre desligue a unidade e desconecte todos os outros dispositivos que possam estar conectados. Dessa forma, você evita mau funcionamento e danos.
• A duração das pilhas fornecidas pode ser limitada, já que seu objetivo principal é possibilitar o teste.
• Se as pilhas ficarem muito descarregadas, o som poderá distorcer ou poderão ocorrer interrupções no som com volume alto, mas isso não indica um mau funcionamento. Se isso ocorrer, troque as pilhas ou use o adaptador CA (vendido separadamente).
• Se estiver usando esta unidade com pilhas, use pilhas alcalinas.
• Se estiver usando esta unidade com pilhas, desconecte o adaptador CA.

Posicionamento

• O uso desta unidade perto de amplificadores de potência (ou outros equipamentos com grandes transformadores) pode provocar um zumbido. Para atenuar o problema, mude a direção da unidade ou afaste-a da fonte de interferência.
• Este aparelho pode interferir na recepção de rádio e televisão. Ele não deve ser usado perto desses tipos de receptores.
• Poderão ocorrer ruídos caso dispositivos de comunicação sem fio, como telefones celulares, sejam utilizados perto desta unidade. Esse tipo de ruído pode ocorrer ao fazer ou receber uma chamada, ou durante uma conversação. Se esse tipo de problema ocorrer, mude os dispositivos sem fio de lugar, afastando-os da unidade, ou desligue-os.
• Não exponha a unidade à luz solar direta, nem a deixe próxima a aparelhos que irradiem calor, dentro de veículos fechados ou exposta a temperaturas elevadas. O calor excessivo pode deformar ou descolorir a unidade.
• Ao mover a unidade de um local para outro onde a temperatura e/ou umidade seja diferente, gotículas de água (condensação) podem se formar no interior da unidade. Se você tentar usar a unidade nessas condições, isso poderá provocar danos ou mau funcionamento. Portanto, antes de usar a unidade, você deverá esperar algumas horas até que a condensação tenha evaporado por completo.
• Dependendo do material e da temperatura da superfície sobre a qual você colocar a unidade, os pés de borracha poderão perder a cor ou marcar a superfície. Você pode colocar um pedaço de feltro ou pano sob os pés de borracha para evitar que isso aconteça. Se fizer isso, certifique-se de que a unidade não possa deslizar ou se mover acidentalmente.
• Não coloque nada que contenha água sobre esta unidade. Além disso, evite o uso de inseticidas, perfumes, álcool, esmalte de unhas, latas de spray etc. próximo à unidade. Remova rapidamente qualquer líquido derramado sobre a unidade usando um pano seco e macio.

Manutenção

• Para a limpeza diária, passe um pano seco e macio ou levemente umedecido com água na unidade. Para remover sujeiras mais persistentes, use um pano umedecido com detergente suave, não abrasivo. Em seguida, seque a unidade completamente com um pano seco e macio.
• Nunca use benzina, tíner, álcool ou qualquer tipo de solvente, para evitar a possibilidade de descolorir e/ou deformar a unidade.

Precauções adicionais

• Tenha cuidado especial ao usar os botões, controles deslizantes ou outros controles da unidade, bem como os conectores. Manuseá-los de forma abrupta pode ocasionar mau funcionamento.
• Ao desconectar todos os cabos, segure no próprio conector — nunca puxe pelo cabo. Dessa forma, você evitará curtos-circuitos ou danos aos elementos internos do cabo.
• Para evitar incomodar as pessoas nas proximidades, procure manter o volume da unidade em níveis razoáveis.
• Quando precisar transportar a unidade, use a embalagem original completa (incluindo o acolchoamento), se possível. Caso contrário, use materiais de embalagem equivalentes.
• Alguns cabos de conexão contêm resistores. Não use cabos com resistores para conectar a esta unidade. O uso de tais cabos pode prejudicar o nível do som, fazendo com que ele fique baixo ou impossível de ser ouvido. Para obter informações sobre especificações de cabos, entre em contato com o fabricante do cabo.

Terminal de aterramento

- Dependendo das circunstâncias de um ajuste em particular, você talvez sinta uma sensação desconfortável ou perceba que a superfície fica áspera ao tocar o aparelho, os microfones conectados a ele ou a parte metálica dos demais objetos (por exemplo, guitarras ou violões). Isso ocorre por causa de uma carga elétrica ínfima, absolutamente inofensiva. No entanto, se ficar preocupado com isso, conecte o terminal de aterramento (veja a figura) usando um fio terra externo. Quando o equipamento estiver aterrado, poderá haver um zumbido mínimo, dependendo dos detalhes da instalação. Se você não tiver certeza sobre o método de conexão, entre em contato com o Serviço Técnico da Roland ou com um distribuidor autorizado da Roland, conforme listado na página "Informações".

Locais inadequados para conexão

• Tubulações de água (podem provocar choques ou eletrocução)
• Tubulações de gás (podem resultar em incêndio ou em explosão)
• Aterramento de linha telefônica ou haste de pára-raios (pode ser perigoso em caso de raios)

Direitos autorais/licenças/marcas comerciais

• MMP (Moore Microprocessor Portfolio) refere-se a um portfólio de patentes relacionado a uma arquitetura de microprocessadores, desenvolvida pela Technology Properties Limited (TPL). A Roland licenciou essa tecnologia do TPL Group.
• Roland é uma marca comercial ou marca registrada da Roland Corporation nos Estados Unidos e/ou em outros países.
• Os nomes de empresas e produtos que aparecem neste documento são marcas comerciais ou marcas registradas de seus respectivos proprietários.

Roland

Este símbolo indica que nos países da UE, a recolha deste produto deverá ser feita separadamente do lixo doméstico, de acordo com os regulamentos de cada região. Os produtos que apresentem este símbolo não deverão ser eliminados juntamente com o lixo doméstico.

Vanha Numijarventie 62
