Mobile BA - Empfänger ROLAND - Kostenlose Bedienungsanleitung

Produkttyp	Batteriebetriebener tragbarer Stereoverstärker
Marke	Roland
Modell	Mobile BA
Nennausgangsleistung	2,5 W + 2,5 W
Lautsprecher	10 cm (4 Zoll) × 2
Stromversorgung	6 AA-Alkalibatterien (LR6) oder Netzteil (optional, Serie PSB)
Batterielebensdauer (Alkali)	Ca. 15 Stunden (dauerhaft)
Audioeingänge	MIC (6,35 mm Klinke), LINE (2 × 6,35 mm Klinke L/MONO, R), PC/AUDIO (Stereo-Miniklinke, Cinch)
Kopfhörerausgang	PHONES-Buchse (Stereo-Miniklinke)
Sonderfunktionen	Center Cancel (Stimmenunterdrückung), Mic Echo (Hall/Echo), Anti-Larsen
Einstellungen	Lautstärke MIC, LINE, PC/AUDIO; TONE (Höhen/Bässe); Mic Echo
Mikrofonstativmontage	Kompatibel mit Mikrofonständern (9,5 mm und 15 mm), max. Höhe 125 cm, min. Spannweite 63 cm
Abmessungen (B × T × H)	280 × 108 × 177 mm
Gewicht (inkl. Batterien)	2,5 kg
Mitgeliefertes Zubehör	Tragegurt, 6 AA-Alkalibatterien, Bedienungsanleitung
Optionen (separat erhältlich)	Netzteil Serie PSB
Stromverbrauch (mit Netzteil)	175 mA
Pflege und Reinigung	Weiches, trockenes Tuch; keine Lösungsmittel verwenden
Sicherheit	Nicht zerlegen; nur das angegebene Netzteil verwenden; Feuchtigkeit und Stöße vermeiden
Reparierbarkeit	Wenden Sie sich an Ihren Händler oder ein autorisiertes Roland-Servicecenter

Häufig gestellte Fragen - Mobile BA ROLAND

Wie lange ist die Batterielebensdauer des Roland Mobile BA?

Mit sechs AA-Alkalibatterien (LR6) beträgt die Betriebsdauer ca. 15 Stunden bei Dauernutzung. Diese Dauer kann je nach Batterien und Nutzungsbedingungen variieren.

Wie aktiviere ich die Center Cancel-Funktion, um die Stimme eines Liedes zu entfernen?

Drücken Sie den Schalter CENTER CANCEL auf der Oberseite. Dadurch werden die Mittenklänge (wie Stimmen) von an den PC/AUDIO-Buchsen angeschlossenen Quellen minimiert, ideal für Karaoke.

Kann ich ein Mikrofon an den Mobile BA anschließen?

Ja, verwenden Sie die MIC-Buchse (6,35 mm Mono-Klinke) an der Seitenwand. Stellen Sie die Lautstärke mit dem MIC VOLUME-Regler ein.

Wie montiere ich den Mobile BA auf ein Mikrofonstativ?

Entfernen Sie ggf. den Mikrofonstativadapter (für 15 mm Stativ) und schrauben Sie die Stativhalterung (Gewinde 9,5 oder 15 mm) ein. Stellen Sie sicher, dass das Stativ stabil steht und die Höhe (mit Gerät) 125 cm sowie die Standbreite mindestens 63 cm beträgt.

Was tun, wenn der Ton verzerrt ist oder die Lautstärke nicht ausreicht?

Überprüfen Sie zunächst, ob die Batterien ausreichend geladen sind (ggf. ersetzen). Stellen Sie sicher, dass nicht alle Lautstärkeregler auf Maximum stehen und die Verbindungen korrekt sind. Wenn das Problem weiterhin besteht, reduzieren Sie die Lautstärke der angeschlossenen Quelle.

Kann ich einen Kopfhörer mit dem Mobile BA verwenden?

Ja, schließen Sie einen Kopfhörer mit Stereo-Miniklinke an die PHONES-Buchse an der Seitenwand an. Bei angeschlossenem Kopfhörer werden die Lautsprecher stummgeschaltet.

Wie schließe ich ein Smartphone oder einen Computer an?

Verwenden Sie die PC/AUDIO-Buchsen: Stereo-Miniklinke (für Smartphone, Tablet) oder Cinch-Buchsen (für CD-Player). Stellen Sie die Lautstärke mit dem PC/AUDIO VOLUME-Regler ein.

Welches Netzteil kann ich verwenden?

Verwenden Sie nur das Netzteil der Serie PSB (separat erhältlich). Die Verwendung eines anderen Netzteils kann das Gerät beschädigen.

Wie reinige ich den Mobile BA?

Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Benzin, Verdünner, Alkohol oder Lösungsmittel, die das Gerät verfärben oder verformen könnten.

Was tun bei Brummen oder Rückkopplung (Larsen-Effekt)?

Die Anti-Larsen-Funktion ist stets aktiv, um akustische Rückkopplungen zu unterdrücken. Wenn das Problem weiterhin besteht, ändern Sie die Richtung des Mikrofons, entfernen Sie es von den Lautsprechern oder senken Sie die Lautstärke.

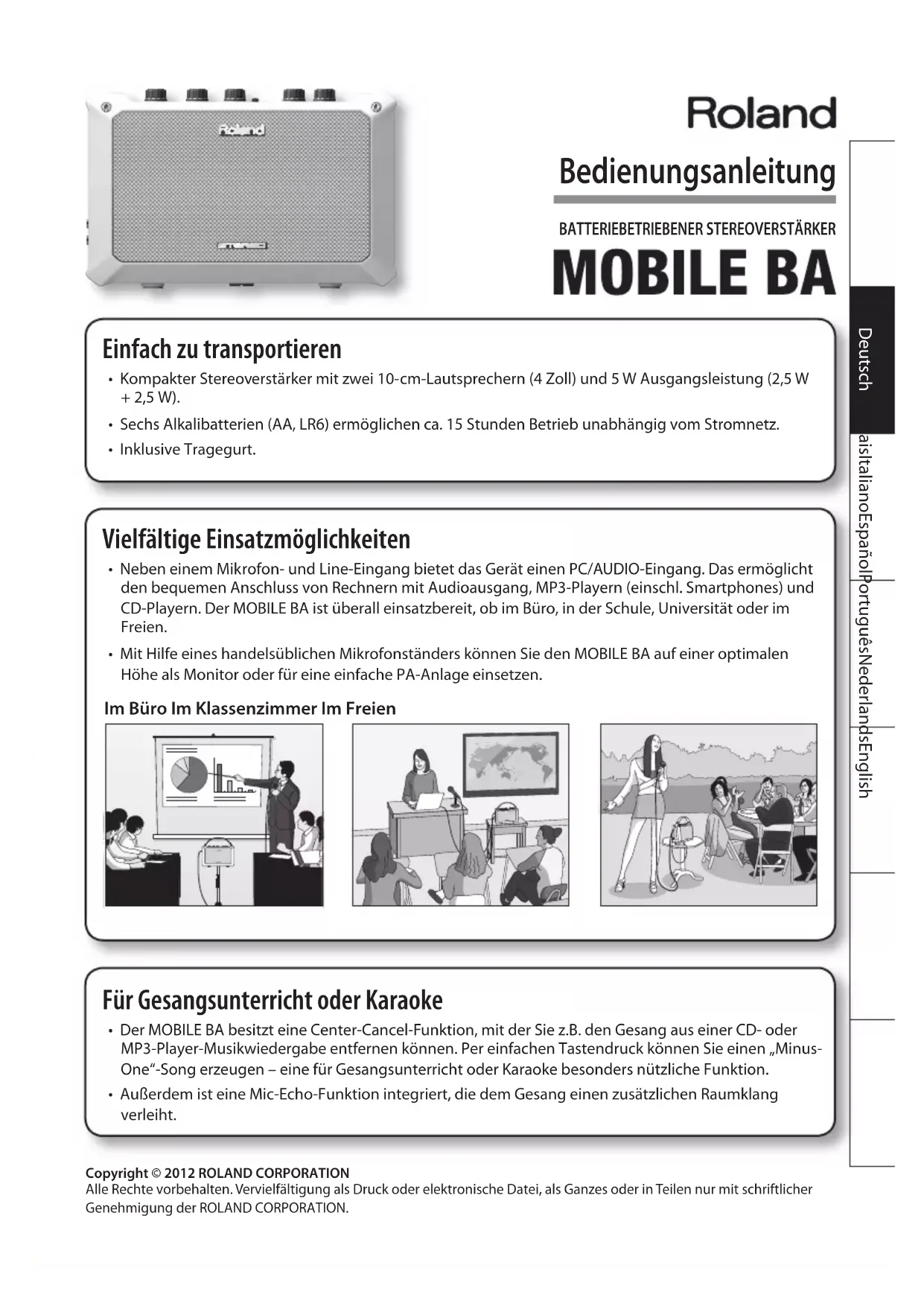

BEDIENUNGSANLEITUNG Mobile BA ROLAND

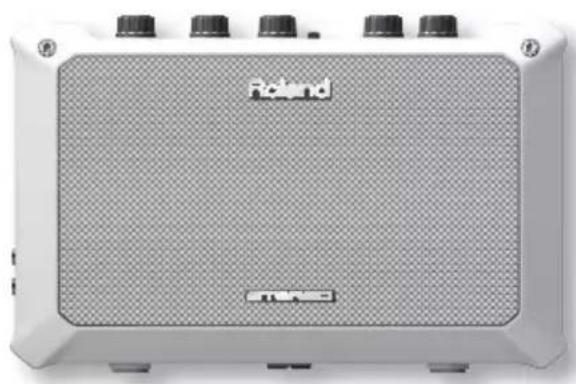

BATTERIEBETRIEBENER STEREOVERSTÄRKER

MOBILE BA

Einfach zu transportieren

• Kompakter Stereoverstärker mit zwei 10-cm-Lautsprechern (4 Zoll) und 5 W Ausgangsleistung (2,5 W + 2,5 W).
• Sechs Alkalibatterien (AA, LR6) ermöglichen ca. 15 Stunden Betrieb unabhängig vom Stromnetz.
• Inklusive Tragegurt.

Vielfältige Einsatzmöglichkeiten

• Neben einem Mikrofon- und Line-Eingang bietet das Gerät einen PC/AUDIO-Eingang. Das ermöglicht den bequemen Anschluss von Rechnern mit Audioausgang, MP3-Playern (einschl. Smartphones) und CD-Playern. Der MOBILE BA ist überall einsatzbereit, ob im Büro, in der Schule, Universität oder im Freien.
• Mit Hilfe eines handelsüblichen Mikrofonständers können Sie den MOBILE BA auf einer optimalen Höhe als Monitor oder für eine einfache PA-Anlage einsetzen.

Im Büro Im Klassenzimmer Im Freien

Für Gesangsunterricht oder Karaoke

• Der MOBILE BA besitzt eine Center-Cancel-Funktion, mit der Sie z.B. den Gesang aus einer CD- oder MP3-Player-Musikwiedergabe entfernen können. Per einfachen Tastendruck können Sie einen „Minus-One“-Song erzeugen – eine für Gesangsunterricht oder Karaoke besonders nützliche Funktion.
• Außerdem ist eine Mic-Echo-Funktion integriert, die dem Gesang einen zusätzlichen Raumklang verleiht.

Vorbereitungen

Bevor Sie das Gerät einsetzen, lesen Sie die Abschnitte mit den folgenden Titeln sorgfältig durch: „SICHERER BETRIEB DES GERÄTES“ und „WICHTIGE HINWEISE“ (S. 11; S. 14). Diese Abschnitte liefern wichtige Hinweise zum sicheren Betrieb des Geräts. Um sicherzustellen, dass Sie mit dem gesamten Funktionsumfang Ihres neuen Gerätes vertraut sind, sollten Sie die Bedienungsanleitung vollständig lesen. Bewahren Sie diese Anleitung an einem Ort auf, an dem Sie bei Bedarf schnell darauf zurückgreifen können.

Anbringen des Tragegurts

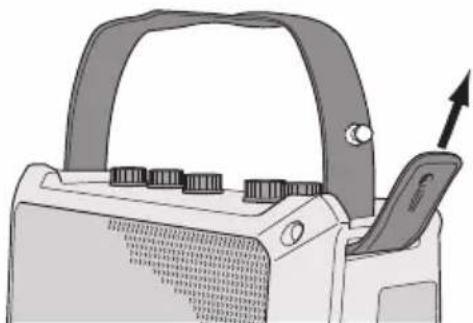

1. Führen Sie den Gurt durch die Halterung.

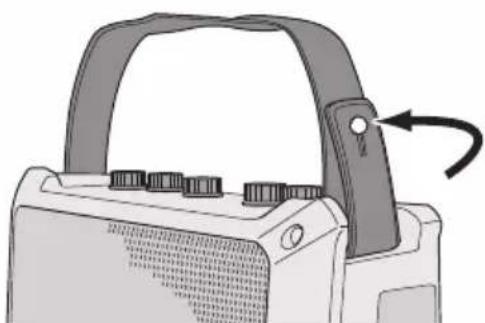

1. Befestigen Sie den Gurt am Gurt-Pin.

• Nur den mitgelieferten Gurt verwenden.

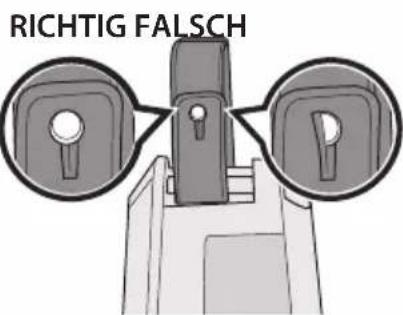

• Befestigen Sie den Gurt so, dass er sich nicht versehentlich lösen kann. Falls der Gurt locker ist, während der MOBILE BA am Gurt getragen wird, könnte der Verstärker zu Boden fallen, was Schäden oder Verletzungen verursachen kann.
• Machen Sie keine Dreh- oder Schwingbewegungen mit dem MOBILE BA, während Sie ihn am Gurt halten. Dies ist äußerst gefährlich, da sich dadurch der Gurt lösen oder, wenn die Bewegung zu oft wiederholt wird, sogar reißen kann.
• Der mitgelieferte Gurt ist für den ausschließlichen Gebrauch mit dem MOBILE BA vorgesehen. Verwenden Sie diesen Gurt nicht für andere Produkte.

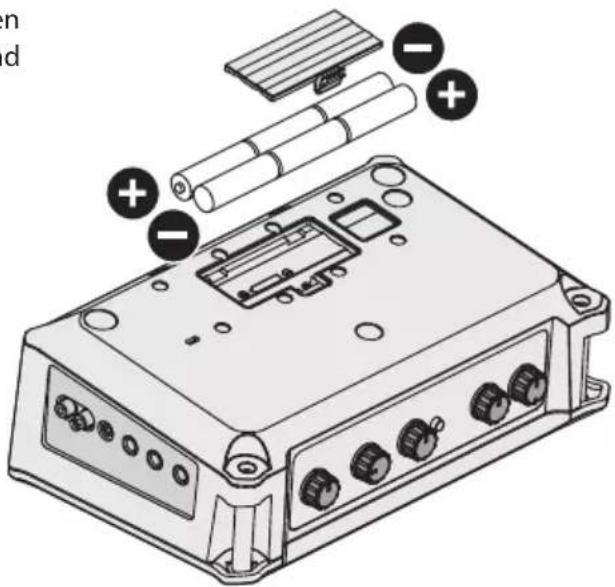

Einsetzen der Batterien

Setzen Sie die sechs mitgelieferten Alkalibatterien (AA, LR6) wie in der Abbildung dargestellt ein und achten Sie dabei auf die richtige Polarität.

• Führen Sie beim Schließen des Batteriefachdeckels als erstes die Zapfen am Deckel in die entsprechenden Aussparungen ein, und drücken Sie dann den Deckel fest zu, bis er hörbar einrastet.
• Eine unsachgemäße Handhabung von Batterien kann zu Auslaufen, Überhitzung, Feuer und Explosionen führen. Lesen Sie vor der Verwendung von Batterien alle den Batterien beigefügten Sicherheitshinweise, und beachten Sie diese genau.
• Befolgen Sie sorgfältig die Anweisungen zum Einsetzen der Batterien. Achten Sie dabei genau auf die richtige Polarität.
• Verwenden Sie neue Batterien nicht zusammen mit gebrauchten Batterien. Verwenden Sie unterschiedliche Batterietypen nicht gleichzeitig.
• Nehmen Sie die Batterien aus dem Gerät heraus, wenn dieses längere Zeit außer Betrieb ist.
• Bewahren Sie Batterien nicht zusammen mit metallischen Gegenständen wie Kugelschreibern, Halsketten, Haarnadeln usw. auf.
• Gebrauchte Batterien müssen gemäß den gesetzlichen Bestimmungen Ihrer Region entsorgt werden.
• Verwenden Sie für den Batteriebetrieb dieses Gerätes Alkalibatterien.
• Trennen Sie im Batteriebetrieb den Netzadapter von diesem Gerät.
  • Voraussichtliche Batterielebensdauer bei Dauernutzung: Alkalibatterien (AA, LR6): ca. 15 Stunden
  * Diese Werte sind von den technischen Daten der Batterien und den tatsächlichen Betriebsbedingungen abhängig.

ANMERKUNG

Wenn Sie einen Netzadapter (separat erhältlich) verwenden möchten, siehe S. 6.

Die Bedienoberfläche und Anschlüsse

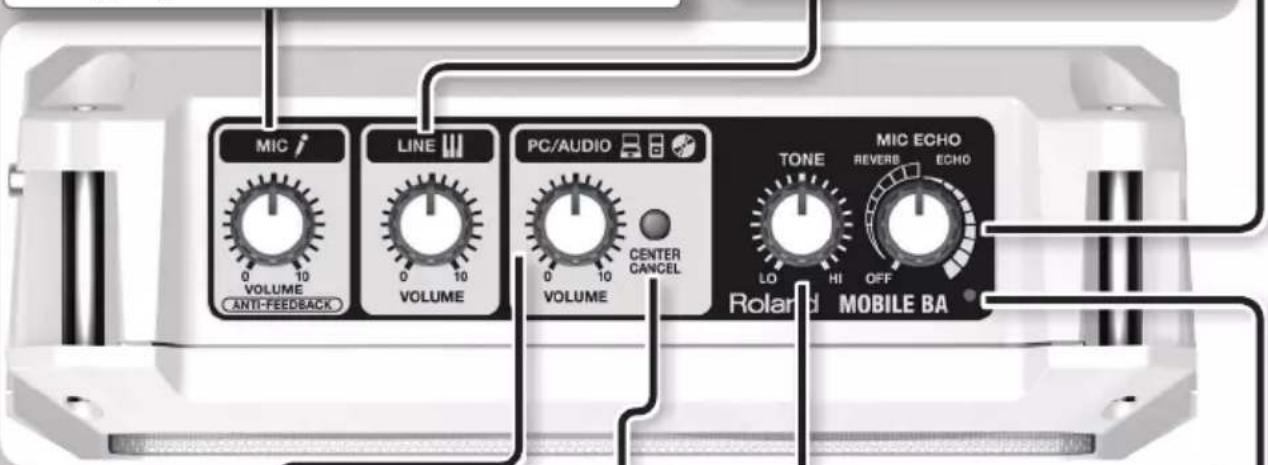

Das Bedienfeld

Einstellen der Lautstärke

Regler [MIC VOLUME]

Zur Einstellung der Lautstärke des Mikrofons. Die Anti-Feedback-Funktion (S. 7) unterdrückt akustische Rückkopplungen.

Regler [LINE VOLUME]

Zur Einstellung der Lautstärke des an die LINE-Buchsen angeschlossenen Gerätes.

Regler [PC/AUDIO VOLUME]

Zur Einstellung der Lautstärke des an die Buchsen PC/AUDIO angeschlossenen Gerätes (Stereo-Miniklinkenbuchse und Cinch-Stecker).

* Wenn die Lautstärke der an die Stereo-Miniklinkenbuchse und die Cinch-Buchsen angeschlossenen Geräte einzeln geregelt werden soll, stellen Sie die Lautstärke an den angeschlossenen Geräten ein.

Einstellen der Klanghelligkeit

Regler [TONE]

Mit diesem Regler kann die Helligkeit des vom MOBILE BA erzeugten Klangs eingestellt werden. Durch Drehen des Reglers nach rechts wird der Sound heller, und wenn Sie ihn nach links drehen, wird der Sound gedämpft.

Unterdrücken von Gesang (Center Cancel)

Schalter [CENTER CANCEL]

Wenn Sie diesen Schalter bei der Wiedergabe eines Songs von einem an die Buchsen PC/AUDIO angeschlossenen Gerätes drücken, wird der Klang in der Mitte eines Stereofeldes (z. B. Gesang) reduziert. Auf diese Weise können Sie mit handelsüblichen Musik-CDs z.B. eine Karaoke-Veranstaltung durchführen.

AUSEIN

* Bei einigen Stereo-Signalquellen ist es eventuell nicht möglich, einen ausreichenden Auslöschungseffekt zu erzielen.
* Wenn Sie einen MP3-Player verwenden, wird der Sound je nach Komprimierungsmethode des Quellsignals möglicherweise nicht richtig wiedergegeben.

Anzeige POWER

Diese Anzeige leuchtet, wenn das Gerät eingeschaltet ist.

* Bei ausschließlichem Batteriebetrieb wird die Anzeige zunehmend dunkler, sobald die Batteriespannung absinkt. Ersetzen Sie die Batterien so bald wie möglich.

Hinzufügen eines Echos zum Klang des Mikrofons

Regler [MIC ECHO]

Sie können dem Mikrofonsignal einen Reverb- bzw. Echo-Effekt hinzufügen.

Die Einstellungen im linken Bereich des Reglers (OFF – Mitte) fügen einen Raumhall-Effekt hinzu, und der rechte Bereich erzeugt einen Echo-Effekt.

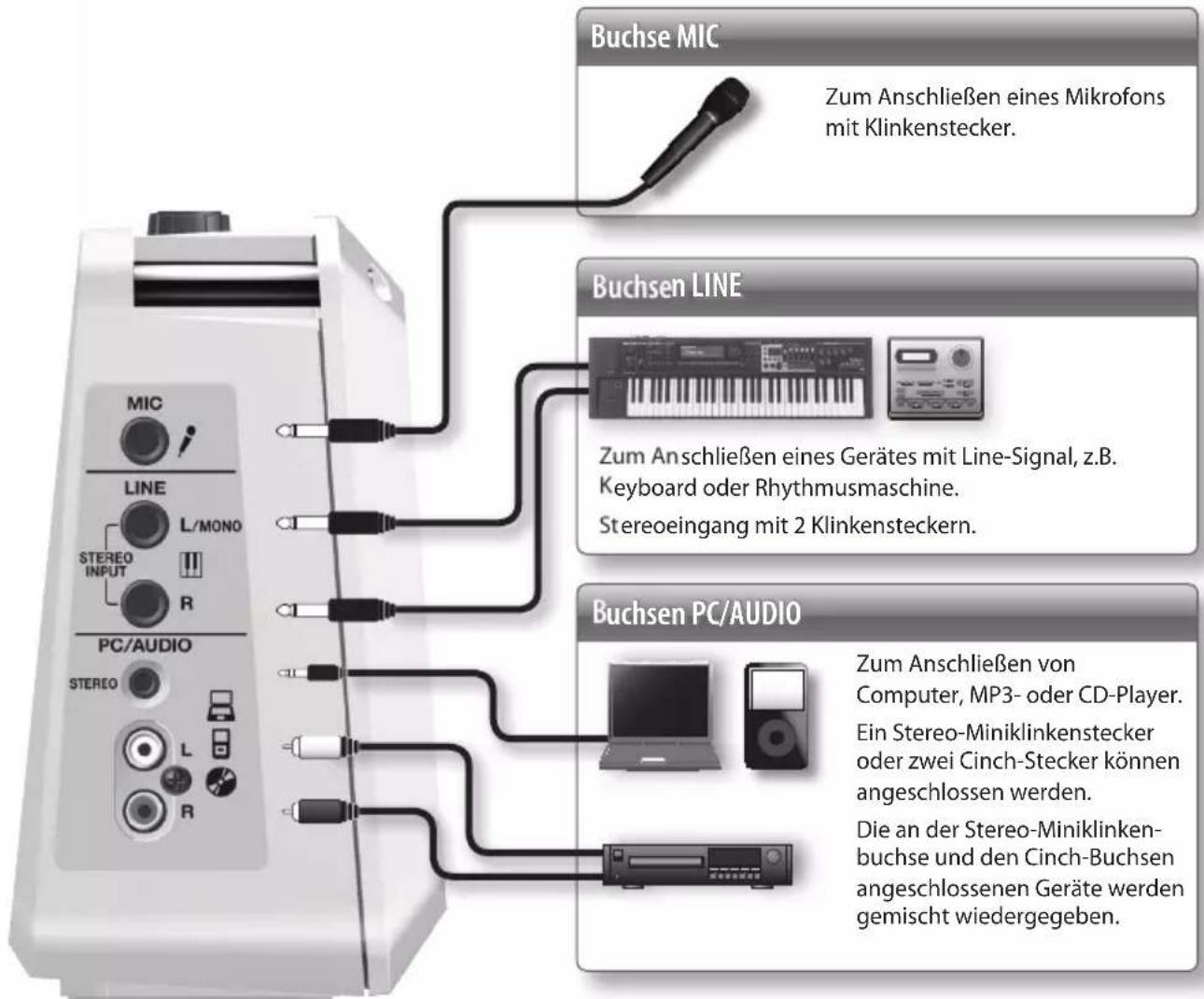

Seitliches Bedienfeld (Geräteanschlüsse)

HINWEIS

Um Fehlfunktionen zu vermeiden, regeln Sie stets die Lautstärke herunter, und schalten Sie alle Geräte aus, bevor Sie eine Verbindung herstellen.

Seitliches Bedienfeld

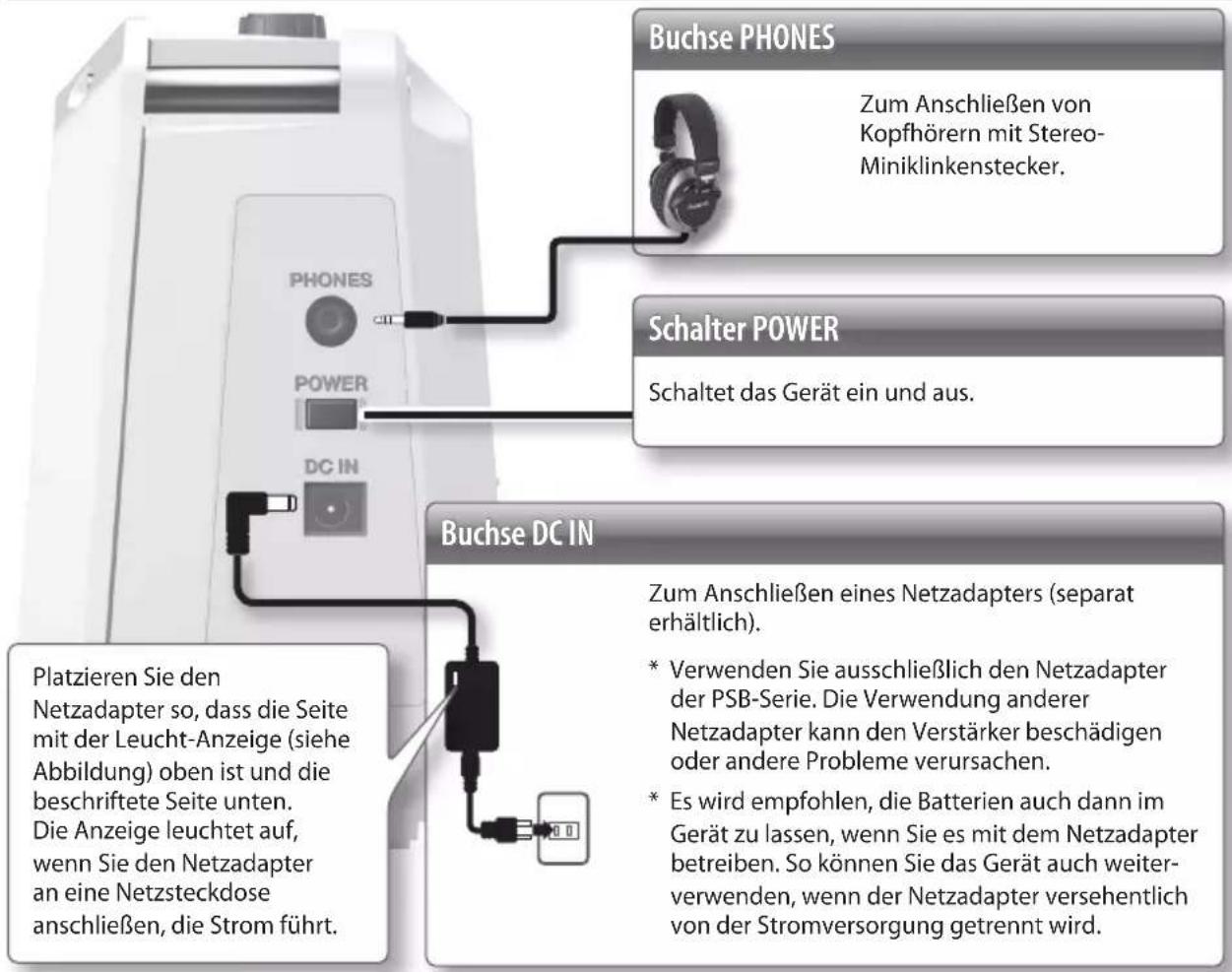

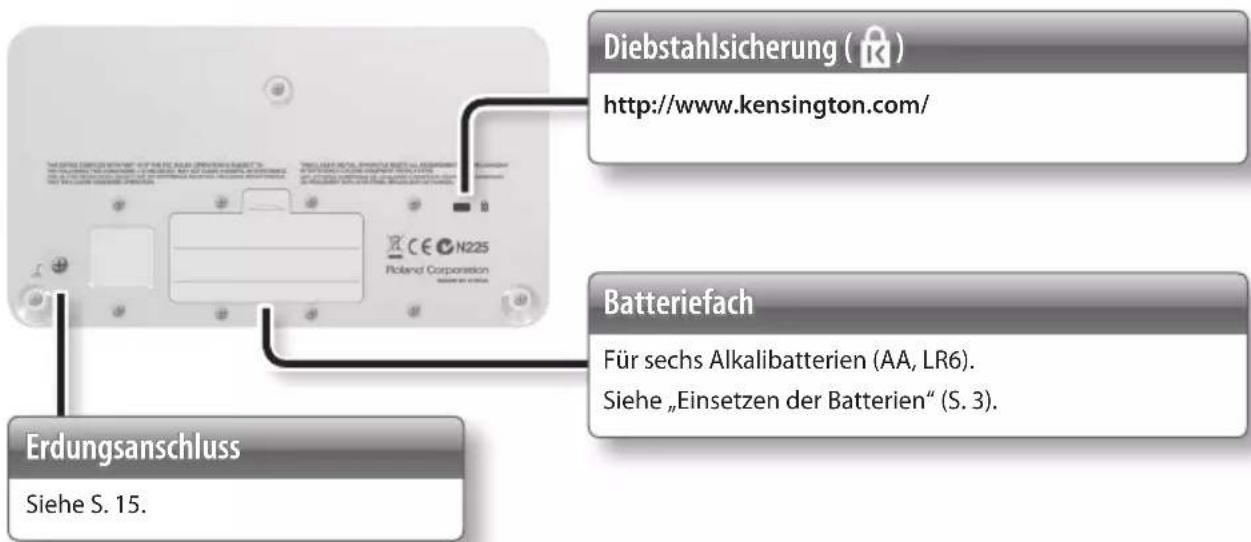

Rückseite

Ein- und Ausschalten

* Schließen Sie erst alles richtig an, und folgen Sie dann dem nachfolgend beschriebenen Vorgang zum Einschalten der Geräte. Wenn Sie Geräte in der falschen Reihenfolge einschalten, besteht die Gefahr von Fehlfunktionen.

1. Achten Sie darauf, dass alle Lautstärkeregler am MOBILE BA und an allen angeschlossenen Geräten in der Minimalstellung stehen.
2. Schalten Sie die angeschlossenen Geräte ein.
3. Drücken Sie den Schalter [POWER], um den MOBILE BA einzuschalten.

* Dieses Gerät ist mit einer Schutzschaltung ausgestattet. Nach dem Einschalten entsteht eine kurze Betriebspause von einigen Sekunden, bis das Gerät normal arbeitet.

1. Stellen Sie die Lautstärke des MOBILE BA und der angeschlossenen Geräte ein.

2. Wenn Sie das Gerät ausschalten möchten, regeln Sie die Lautstärke des MOBILE BA und aller angeschlossenen Geräte auf Minimum und schalten Sie die Geräte dann in umgekehrter Reihenfolge des Einschaltens aus.

* Achten Sie immer darauf, die Lautstärke herunterzuregeln, bevor Sie das Gerät ein- oder ausschalten. Selbst bei heruntergeregelter Lautstärke sind möglicherweise Geräusche zu hören, wenn Sie das Gerät ein- oder ausschalten. Dies ist jedoch normal und stellt keine Fehlfunktion dar.

Anti-Feedback-Funktion

Der MOBILE BA ist mit einer Anti-Feedback-Funktion ausgerüstet, die akustische Rückkopplungen unterdrückt.

Akustische Rückkopplungen sind unangenehme Pfeiftöne, die bei hoher Lautstärke durch ein auf Lautsprecher gerichtetes Mikrofon auftreten können.

Um diese Rückkopplungen zu vermeiden, ist die Anti-Feedback-Funktion des MOBILE BA immer aktiv.

* Wenn die Anti-Feedback-Funktion nicht ausreicht, um Rückkopplungen zu unterdrücken, führen Sie folgende Schritte aus.
- Ändern Sie die Ausrichtung des Mikrofons.
- Vergrößern Sie den Abstand zwischen Mikrofon und den Lautsprechern.
• Verringern Sie die Lautstärke.

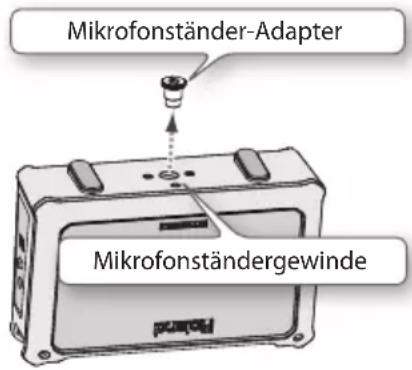

Befestigung auf einem Mikrofonständer

Mit Hilfe eines Mikrofonständers können Sie den MOBILE BA auf optimaler Höhe befestigen und ihn als Monitorlautsprecher oder einfache PA-Anlage verwenden.

Das Mikrofonständergewinde (Gewindedurchmesser) ist mit 3/8-Zoll- und 5/8-Zoll-Anschlusstypen kompatibel.

Wenn Sie den MOBILE BA mit einem Mikrofonständer mit 5/8-Zoll-Gewinde verwenden, entfernen Sie den Adapter aus dem Gewinde an der Unterseite des Gerätes.

HINWEIS

• Wenn Sie den MOBILE BA umdrehen, achten Sie darauf, dass die Tasten oder Drehknöpfe nicht beschädigt werden und dass das Gerät nicht herunterfällt oder umkippt.
• Wenn Sie keinen Mikrofonständer benutzen, schrauben Sie den Mikrofonständer-Adapter in jedem Fall wieder ein, um ein Austreten von Schall (Luft) zu vermeiden.

Anforderungen für den Einsatz auf einem Mikrofonständer

Wie in der folgenden Abbildung gezeigt, darf nur ein Mikrofonständer verwendet werden, der (einschließlich MOBILE BA) niedriger als 125 cm eingestellt werden kann, und dessen Füße auf einen Standdurchmesser von mindestens 63 cm ausgebreitet werden können.

min. 63 cm

HINWEIS

• Wenn Sie einen Mikrofonständer verwenden, der die obigen Anforderungen nicht erfüllt, kann dies zu Schäden an Geräten oder zu Verletzungen führen, falls der Ständer umkippt.
• Wenn Sie den MOBILE BA mit einem Mikrofonständer verwenden, muss dieser sorgfältig platziert werden, damit er gerade steht und auch sicher stehenbleibt.
• Am MOBILE BA angeschlossene Kabel sollten genügend Reserve in der Länge aufweisen, um Unfälle zu vermeiden, die passieren könnten, wenn jemand darüber stolpert.
• Um Unfälle durch Herunterfallen oder Umkippen zu vermeiden, legen Sie keine Gegenstände auf dem MOBILE BA ab, wenn dieser auf einem Mikrofonständer montiert ist.
• Nachdem Sie den MOBILE BA auf dem Mikrofonständer montiert haben, prüfen Sie, ob der Aufbau stabil ist, bevor Sie ihn benutzen.

Fehlerbehebung

Wenn das System nicht wie erwartet funktioniert, prüfen Sie zuerst folgende Punkte.

Problem Prüfen Maßnahme Seite
Gerät lässt sich nicht einschalten	Sind die Batterien leer?	Bei ausschließlichem Batterie-betrieb wird die Power-Anzeige zunehmend schwächer, sobald die Batteriespannung zu sehr absinkt. Setzen Sie neue Batterien ein.	S.3
	Ist der angegebene Netzadapter (PSB-Serie; separat erhältlich) richtig angeschlossen?	Prüfen Sie den Anschluss noch einmal. Verwenden Sie ausschließlich den angegebenen Netzadapter.	S.6
Kein Ton/Unzureichende Lautstärke	Sind die Anschlüsse mit anderen Geräten korrekt?	Prüfen Sie die Anschlüsse noch einmal.	S.5
	Ist der Regler [VOLUME] richtig eingestellt?	Stellen Sie eine geeignete Lautstärke ein.	S.4
	Ist ein Kopfhörer angeschlossen?	Falls ein Kopfhörer angeschlossen ist, wird der Ton nicht über die Lautsprecher ausgegeben.	-
Unzureichende Lautstärke der Lautsprecher	Sind die Batterien leer? Setzen Sie neue Batterien ein. S.3
Der Signalpegel von an den Buchsen LINE oder PC/AUDIO angeschlossenen Geräten ist zu niedrig	Verwenden Sie möglicherweise ein Verbindungskabel mit integriertem Widerstand?	Verwenden Sie ein Verbindungskabel ohne integrierten Widerstand.	-
Verfremdeter Klang des an den Buchsen PC/AUDIO angeschlossenen Gerätes	Ist die Funktion Center Cancel aktiviert?	Drücken Sie den Schalter [CENTER CANCEL], um die Funktion Center Cancel auszuschalten.	S.4
Der Ton ist verzerrt oder verrauscht	Sind die [VOLUME]-Regler möglicherweise zu weit aufgedreht?	Drehen Sie alle [VOLUME]-Regler nach links, um die Lautstärke anzupassen.	S.4
	Ist der Eingangspegel des angeschlossenen Geräts zu hoch?	Verringern Sie die Lautstärke des angeschlossenen Geräts.	-
	Sind die Batterien leer?	Bei der Wiedergabe mit hoher Lautstärke und abnehmender Batteriespannung verzerrt der Klang eher oder wird abgeschnitten. Dies ist jedoch normal und stellt keine Fehlfunktion dar. Ersetzen Sie in solchen Fällen die Batterien oder verwenden Sie den Netzadapter (separat erhältlich).	S.3S.6

Roland MOBILE BA: BATTERIEBETRIEBENER STEREOVERSTÄRKER

Nennausgangsleistung 2,5 W + 2,5 W
Nenneingangspegel (1 kHz)	Buchse MIC: -50 dBuBuchsen LINE: -10 dBuBuchsen PC/AUDIO: -10 dBu
Lautsprecher 10 cm (4 Zol) x 2
Bedienelemente	Schalter POWERRegler TONERegler MIC ECHORegler VOLUMERegler VOLUMERegler VOLUMESchalter CENTER CANCEL
Anzeige POWER (Betrieb)
Anschlüsse	Buchse MIC: 6,3-mm-KlinkeBuchse LINE L/MONO: 6,3-mm-KlinkeBuchse LINE R: 6,3-mm-KlinkeBuchsen PC/AUDIO: Stereo-Miniklinke, CinchBuchse PHONES: Stereo-MiniklinkeBuchse DC IN
Stromversorgung	9 V Gleichspannung: 6 Alkalibatterien (AA, LR6) oder Netzadapter (separat erhältlich)
Stromverbrauch 175 mA
Voraussichtliche Batterielebensdauer bei Dauernutzung	Alkalibatterien (AA, LR6): ca. 15 Stunden* Diese Werte sind von den technischen Daten der Batterien und den tatsächlichen Betriebsbedingungen abhängig.
Abmessungen 280 (B) x 108 (T) x 177 (H) mm
Gewicht ca. 2,5 kg / 5 lbs 9 oz (einschl. Batterien)
Mitgeliefertes Zubehör Tragegurt, 6 Alkalibatterien (AA, LR6), Bedienungsanleitung
Optionales Zubehör (separat erhältlich)	Netzadapter (PSB-Serie)

* 0 dBu = 0,775 Vrms
* Änderungen der technischen Daten und des Designs sind möglich. Für Druckfehler wird keine Haftung übernommen.

SICHERER BETRIEB DES GERÄTES

ANWEISUNGEN ZUR VERMEIDUNG VON FEUER, ELEKTRISCHEM SCHLAG ODER PERSONENSCHÄDEN

Über die Hinweise ⚠️ WARNUNG und ⚠️ ACHTUNG

⚠️WARNUNG	Wird für Anweisungen verwendet, die den Anwender vor Lebensgefahr oder der Möglichkeit schwerer Verletzungen bei falscher Anwendung des Geräts warnen sollen.
⚠️ACHTUNG	Wird für Anweisungen verwendet, die den Anwender vor Verletzungsgefahr oder der Möglichkeit von Sachbeschädigung bei falscher Anwendung des Gerätes warnen sollen.* Als Sachbeschädigung werden Schäden oder andere unerwünschte Auswirkungen bezeichnet, die sich auf Haus/Wohnung und die darin enthaltene Einrichtung sowie Nutz- oder Haustiere beziehen.

Über die Symbole

	Das Symbol △ weist den Anwender auf wichtige Anweisungen oder Warnungen hin. Die genaue Bedeutung des Symbols ist an der Abbildung innerhalb des Dreiecks zu erkennen. Im Falle des links abgebildeten Symbols sind dies allgemeine Vorsichtsmaßnahmen, Warnungen oder Gefahrenhinweise.
	Das Symbol Ⓧ weist den Anwender auf Vorgänge hin, die niemals ausgeführt werden dürfen (verboten sind). Welcher Vorgang genau nicht ausgeführt werden soll, ist an der Abbildung innerhalb des Kreises zu erkennen. Im Falle des links abgebildeten Symbols bedeutet es hier, dass das Gerät niemals auseinander genommen werden darf
	Das Symbol ● weist den Anwender auf Vorgänge hin, die ausgeführt werden müssen. Welcher Vorgang genau ausgeführt werden soll, ist an der Abbildung innerhalb des Kreises zu erkennen. Im Falle des links abgebildeten Symbols bedeutet es hier, dass das Netzkabel aus der Steckdose gezogen werden muss.

BEACHTEN SIE IMMER FOLGENDES

WARNUNG

Nicht selbst auseinanderbauen oder modifizieren

Öffnen Sie weder das Gerät noch den Netzadapter, und nehmen Sie keine Änderungen daran vor.

Nicht selbst reparieren oder Teile austauschen

Versuchen Sie nicht, das Gerät zu reparieren oder darin enthaltene Teile zu ersetzen (außer in Fällen, für die in dieser Anleitung genaue Anweisungen gegeben sind). Wenden Sie sich bei allen Reparaturen an Ihren Fachhändler, ein Roland Service Center in Ihrer Nähe oder an einen der autorisierten Roland-Vertriebspartner, die auf der Seite „Informationen“ aufgeführt sind.

Das Gerät nicht unter den folgenden Umgebungsbedingungen verwenden oder lagern

- Extreme Temperaturen (z. B. direktes Sonnenlicht in einem geschlossenen Fahrzeug, in der Nähe einer Heizungsleitung, auf Wärmequellen)

- Feuchtigkeit (z. B. Bäder, Waschräume, nasse Fußböden)

- Dampf oder Rauch

• Hoher Salzgehalt in der Luft

• Hohe Luftfeuchtigkeit

- Regen

• Staub oder Sand

• Starke Vibrationen oder Erschütterungen

WARNUNG

Nicht auf eine instabile Fläche stellen

Achten Sie darauf, dass das Gerät immer waagerecht und stabil steht. Platzieren Sie es nicht auf wackeligen Ständern oder auf schiefen Standflächen.

Ausschließlich den passenden Netzadapter und die richtige Spannung verwenden

Verwenden Sie ausschließlich den angegebenen Netzadapter, und achten Sie darauf, dass die Netzspannung der Installation mit der auf dem Netzadapter angegebenen Betriebsspannung übereinstimmt. Andere Netzadapter haben möglicherweise eine andere Polarität oder sind auf eine andere Spannung ausgelegt. Ihre Verwendung kann deshalb eine Beschädigung, Fehlfunktion oder einen elektrischen Schlag zur Folge haben.

Ausschließlich das mitgelieferte Netzkabel verwenden

Verwenden Sie ausschließlich das angeschlossene Netzkabel. Außerdem darf das mitgelieferte Netzkabel nicht für ein anderes Gerät eingesetzt werden.

WARNUNG

Das Netzkabel nicht knicken oder schwere Gegenstände darauf stellen

Verdrehen oder biegen Sie das Netzkabel nicht zu stark, und stellen Sie keine schweren Gegenstände auf das Kabel. Dadurch kann das Kabel beschädigt werden, was zu Unterbrechungen und Kurzschlüssen führen kann. Schadhafte Kabel können Brände und elektrische Schläge verursachen!

Längeren Gebrauch mit hoher Lautstärke vermeiden

Dieses Gerät kann einzeln oder in Kombination mit einem Verstärker und Kopfhörern oder Lautsprechern Schallpegel erzeugen, die zu dauerhaftem Gehörverlust führen können. Betreiben Sie das Gerät nicht über längere Zeit mit hoher oder unangenehmer Lautstärke. Sobald Sie eine Beeinträchtigung Ihres Gehörs oder ein Klingeln in den Ohren bemerken, sollten Sie den Betrieb des Geräts sofort einstellen und sich an einen HNO-Arzt wenden.

Eindringen von Fremdkörpern oder Flüssigkeiten in das Gerät vermeiden und keine Behälter mit Flüssigkeiten auf das Gerät stellen

Stellen Sie auf diesem Gerät keine mit Flüssigkeiten gefüllten Behälter ab. Achten Sie darauf, dass in das Gerät keine Fremdkörper (z. B. brennbare Objekte, Münzen oder Drähte) oder Flüssigkeiten (z. B. Wasser oder Saft) eindringen. Dies kann zu Kurzschlüssen, Fehlfunktion oder sonstigen Störungen führen.

Das Gerät bei unnormalem Verhalten oder Fehlfunktion ausschalten

Schalten Sie das Gerät sofort aus, ziehen Sie den Netzadapter aus der Steckdose, und wenden Sie sich an Ihren Fachhändler, ein Roland-Service-Center in Ihrer Nähe oder an einen der autorisierten Roland-Vertriebspartner, die auf der Seite „Informationen“ aufgeführt sind, wenn einer der folgenden Fälle eintritt:

• Der Netzadapter, das Netzkabel oder der Stecker wurde beschädigt.
• Rauch oder ein ungewöhnlicher Geruch tritt auf.
• Gegenstände oder Flüssigkeiten sind in das Gerät gelangt.
• Das Gerät war Regen (oder sonstiger Feuchtigkeit) ausgesetzt.
• Das Gerät scheint nicht normal zu funktionieren oder weist eine deutliche Änderung der Leistungsfähigkeit auf.

WARNUNG

Kinder müssen durch Erwachsene beaufsichtigt werden

Wenn das Gerät in der Gegenwart von Kindern verwendet wird, achten Sie darauf, dass das Gerät nicht unsachgemäß bedient wird. Es sollten immer beaufsichtigende Erwachsene anwesend sein.

Nicht fallen lassen oder starken Stößen aussetzen

Schützen Sie das Gerät vor starken Stößen. (Lassen Sie es nicht fallen!)

Nicht zusammen mit einer zu großen Anzahl von Geräten an einer einzigen Netzsteckdose betreiben

Betreiben Sie den Netzadapter nicht zusammen mit einer zu großen Anzahl von Geräten an einer einzigen Netzsteckdose. Seien Sie besonders vorsichtig beim Einsatz von Verlängerungskabeln – die Gesamtleistung aller an der Verlängerung betriebenen Geräte darf die für das Verlängerungskabel angegebene zulässige Leistung (Watt-/Ampère-Zahl) nicht überschreiten. Übermäßige Last kann dazu führen, dass sich die Isolierung erhitzt und ggf. schmilzt.

Nutzung des Gerätes im Ausland

Bevor Sie das Gerät in einem anderen Land betreiben, wenden Sie sich an Ihren Fachhändler, ein Roland-Service-Center in Ihrer Nähe oder an einen der autorisierten Roland-Vertriebspartner (siehe Seite „Informationen“).

Batterien sorgfältig behandeln

• Batterien dürfen niemals neu aufgeladen, erhitzt, in ihre Einzelteile zerlegt oder ins Feuer oder Wasser geworfen werden.
• Batterien dürfen niemals übermäßiger Hitze wie Sonnenlicht, Feuer oder Ähnlichem ausgesetzt werden.
• Eine unsachgemäße Handhabung von Batterien kann zu Auslaufen, Überhitzung, Feuer und Explosionen führen. Lesen Sie vor der Verwendung von Batterien alle den Batterien beigefügten Sicherheitshinweise, und beachten Sie diese genau.

ACHTUNG

An einem gut belüfteten Standort aufstellen

Das Gerät und der Netzadapter sollten so aufgestellt werden, dass deren Aufstellort oder -position nicht die erforderliche Belüftung beeinträchtigt.

Netzadapter mit dem Stecker anschließen und trennen

Fassen Sie das Netzkabel des Netzadapters immer am Stecker an, wenn Sie diesen in eine Steckdose oder in das Gerät stecken oder herausziehen.

Stecker des Netzadapters regelmäßig reinigen

Sie sollten den Netzadapter in regelmäßigen Abständen aus der Steckdose herausziehen und die Kontakte am Stecker mit einem trockenen Tuch von Staub und anderen Ablagerungen reinigen. Ziehen Sie den Netzstecker auch dann aus der Steckdose, wenn das Gerät längere Zeit außer Betrieb ist. Jegliche Staubansammlung zwischen Netzstecker und Steckdose kann die Isolierung beeinträchtigen und zu Bränden führen.

Kabel sicher verlegen

Sorgen Sie dafür, dass Kabel und Leitungen nicht durcheinander geraten. Achten Sie außerdem darauf, dass sich alle Kabel und Leitungen außerhalb der Reichweite von Kindern befinden.

Nicht auf das Gerät steigen und keine schweren Objekte darauf abstellen

Steigen Sie niemals auf das Gerät, und stellen Sie keine schweren Gegenstände darauf ab.

Netzadapter nicht mit nassen Händen ein- oder ausstecken

Fassen Sie den Netzadapter niemals mit nassen Händen an, wenn Sie ihn in eine Steckdose oder das Gerät stecken oder herausziehen.

Vor dem Bewegen des Gerätes alle Verbindungen trennen

Trennen Sie die Verbindung des Netzadapters mit der Steckdose sowie aller weiteren Kabel mit externen Geräten, bevor Sie das Gerät bewegen.

Vor der Reinigung den Netzadapter von der Steckdose trennen

Schalten Sie das Gerät vor der Reinigung aus, und ziehen Sie den Netzadapter aus der Steckdose (S. 6).

Bei heraufziehenden Gewittern den Netzadapter von der Steckdose trennen

Bei angekündigtem oder heraufziehendem Gewitter sollte der Netzadapter immer von der Steckdose getrennt werden.

ACHTUNG

Batterien sorgfältig behandeln

Bei falscher Handhabung können Batterien explodieren oder auslaufen und Schäden oder Verletzungen verursachen. Lesen und beachten Sie daher im Interesse der Sicherheit die folgenden Vorsichtsmaßnahmen (S. 3).

• Befolgen Sie sorgfältig die Anweisungen zum Einsetzen der Batterien. Achten Sie dabei genau auf die richtige Polarität.
• Verwenden Sie neue Batterien nicht zusammen mit gebrauchten Batterien. Verwenden Sie unterschiedliche Batterietypen nicht gleichzeitig.
• Nehmen Sie die Batterien aus dem Gerät heraus, wenn dieses längere Zeit außer Betrieb ist.
• Bewahren Sie Batterien nicht zusammen mit metallischen Gegenständen wie Kugelschreibern, Halsketten, Haarnadeln usw. auf.
• Gebrauchte Batterien müssen gemäß den gesetzlichen Bestimmungen Ihrer Region entsorgt werden.

Kleinteile von Kindern fernhalten

Bewahren Sie die folgenden Teile außerhalb der Reichweite von kleinen Kindern auf, um ein Verschlucken zu vermeiden.

• Abnehmbare Teile Adapter für Mikrofonständer (S. 8)

Sorgfältiger Umgang mit dem Erdungsanschluss

Bringen Sie eine von der Erdungsklemme entfernte Schraube wieder an, und lassen Sie sie nicht dort liegen, wo sie von kleinen Kindern verschluckt werden kann. Stellen Sie beim Wiederanbringen der Schraube sicher, dass sie fest sitzt und sich nicht wieder lockern kann.

Undichte Batterien vorsichtig behandeln

• Wenn aus einer Batterie Flüssigkeit austritt, berühren Sie diese nicht mit bloßen Händen.
• Wenn die Flüssigkeit in die Augen gelangt, kann dies zum Erblinden führen. Reiben Sie nicht die Augen, sondern spülen Sie sie gründlich mit sauberem Wasser. Suchen Sie anschließend unverzüglich einen Arzt auf.
• Wenn Batterieflüssigkeit in Kontakt mit der Haut oder Kleidung gelangt, kann dies zu Hautverbrennungen oder Hautentzündungen führen. Spülen Sie die betroffenen Stellen gründlich mit sauberem Wasser, und suchen Sie unverzüglich einen Arzt auf.
• Wischen Sie restliche Batterieflüssigkeit sorgfältig aus dem Batteriefach. Setzen Sie dann neue Batterien ein.

WICHTIGE HINWEISE

Stromversorgung

• Schließen Sie dieses Gerät nicht an die gleiche Netzsteckdose wie andere elektrische Geräte an, die durch einen Wechselrichter gesteuert oder durch einen Motor betrieben werden (z. B. Kühlschrank, Waschmaschine, Mikrowelle oder Klimaanlage). Je nach Art und Weise, auf die das elektrische Gerät verwendet wird, können die von ihm erzeugten Interferenzen in der Netzversorgung zu Fehlfunktionen oder hörbaren Störgeräuschen führen. Wenn es nicht möglich ist, eine gesonderte Steckdose zu verwenden, schalten Sie einen Netzentstörfilter zwischen dieses Gerät und die Netzsteckdose.
• Der Netzadapter wird nach andauerndem mehrstündigem Gebrauch warm. Dies ist normal und kein Grund zur Beunruhigung.
• Der Einsatz eines Netzadapters wird empfohlen, da der Stromverbrauch des Gerätes relativ hoch ist. Sollten Sie die Verwendung von Batterien bevorzugen, verwenden Sie Alkalibatterien.
• Um Fehlfunktionen und Geräteausfall zu verhindern, prüfen Sie vor dem Herstellen von Verbindungen immer, dass alle Geräte ausgeschaltet sind.

Stromversorgung: Verwendung von Batterien

• Beim Einsetzen oder Austauschen der Batterien sollten Sie dieses Gerät immer ausschalten und die Verbindungen zu allen anderen angeschlossenen Geräten trennen. Auf diese Weise können Fehlfunktionen und Schäden verhindert werden.
  • Die Lebensdauer der mitgelieferten Batterien kann eingeschränkt sein, da ihr Hauptzweck darin besteht, Produkttests zu ermöglichen.
• Wenn die Spannung der Batterien nachlässt, kann der Klang verzerrt werden, und bei hohen Lautstärken können Unterbrechungen auftreten. Dies stellt jedoch keine Fehlfunktion dar. Tauschen Sie in diesem Fall die Batterien aus, oder verwenden Sie den Netzadapter (separat erhältlich).
• Verwenden Sie für den Batteriebetrieb dieses Gerätes Alkalibatterien.
• Trennen Sie im Batteriebetrieb den Netzadapter von diesem Gerät.

Aufstellung

• Der Einsatz des Geräts in der Nähe von Leistungsverstärkern (oder anderen Geräten mit großen Transformatoren) kann ein Brummen verursachen. Ändern Sie die Ausrichtung dieses Gerätes oder stellen Sie das Gerät in größerer Entfernung zur Störquelle auf, um dieses Problem zu umgehen.
• Dieses Gerät kann den Empfang von Radio- und Fernsehsignalen stören. Verwenden Sie es deshalb nicht in der Nähe solcher Empfangsgeräte.
• Wenn Geräte zur drahtlosen Kommunikation, wie z. B. Mobiltelefone, in der Umgebung dieses Geräts verwendet werden, können Geräusche entstehen. Diese Geräusche können bei abgehenden oder ankommenden Gesprächen oder während der Verbindung entstehen. Sollten solche Probleme auftreten, verwenden Sie die Mobilfunkgeräte in größerer Entfernung zu diesem Gerät, oder schalten Sie sie aus.
• Setzen Sie das Gerät keinem direkten Sonnenlicht aus, stellen Sie es nicht neben Heizgeräten auf, lassen Sie es nicht in einem geschlossenen Fahrzeug liegen, und setzen Sie es auch sonst keinen extremen Temperaturen aus. Übermäßige Hitze kann zu Verformungen oder Verfärbungen des Geräts führen.
• Wenn das Gerät bei einem Transport aus kalter/trockener Umgebung in eine feucht-warme Umgebung gelangt, können sich Wassertröpfchen (Kondensation) im Geräteinneren bilden. Es können Schäden oder Fehlfunktionen auftreten, wenn Sie versuchen, das Gerät unter diesen Bedingungen zu betreiben. Bevor Sie das Gerät verwenden, lassen Sie es mehrere Stunden lang stehen, bis die Kondensation vollständig verdampft ist.
• Je nach Material und Temperatur der Fläche, auf die das Gerät gestellt wird, können die Gummifüße die Fläche verfärben oder beschädigen. Legen Sie ein Stück Filz oder Stoff unter die Gummifüße, um das zu verhindern. Achten Sie jedoch darauf, dass das Gerät nicht wegrutschen kann.
• Stellen Sie keine Gegenstände auf das Gerät, die Wasser enthalten. Vermeiden Sie den Einsatz von Insektiziden, Parfum, Alkohol, Nagellackentferner, Sprühdosen usw. in der Nähe des Gerätes. Wischen Sie umgehend jegliche Flüssigkeiten, die auf das Gerät gelangen, mit einem trockenen, weichen Tuch ab.

Wartung

• Wischen Sie zur regelmäßigen Reinigung das Gerät mit einem weichen, trockenen oder leicht angefeuchteten Tuch ab. Entfernen Sie hartnäckigen Schmutz mit einem Tuch und einem milden, nicht scheuernden Reinigungsmittel. Wischen Sie danach sorgfältig mit einem weichen, trockenen Tuch nach.
• Verwenden Sie kein Benzin oder Verdünnungsmittel, Alkohol oder sonstige Lösemittel, um Verfärbungen und/oder Verformungen zu vermeiden.

Zusätzliche Vorsichtsmaßnahmen

• Gehen Sie bei der Bedienung der Tasten, Regler und anderer Bedienelemente sowie beim Anschließen von Kabeln an die Buchsen des Geräts vorsichtig vor. Unachtsame Handhabung kann zu Fehlfunktionen führen.
• Halten Sie Kabel beim Anschließen oder Trennen immer am Stecker – ziehen Sie nicht am Kabel. Auf diese Weise werden Kurzschlüsse und Schäden an den inneren Bestandteilen der Kabel vermieden.
• Halten Sie die Lautstärke des Gerätes auf einem vernünftigen Maß, um andere in Ihrer Umgebung nicht unnötig zu stören.
• Verpacken Sie das Gerät für den Transport wenn möglich im Originalkarton (einschließlich des Verpackungsmaterials). Andernfalls sollten Sie eine ähnliche Verpackung verwenden.
• Einige Anschlusskabel enthalten Widerstände. Verwenden Sie für Anschlüsse an diesem Gerät keine Kabel mit Widerständen. Die Verwendung solcher Kabel kann dazu führen, dass der Signalpegel sehr niedrig oder sogar unhörbar ist. Informationen zu den technischen Daten von Kabeln erhalten Sie vom jeweiligen Hersteller.

Erdungsanschluss

- Je nach den Umständen von Aufstellung und Anschluss kann es vorkommen, dass Sie beim Berühren von Metalloberflächen dieses Geräts oder angeschlossener Mikrofone oder Gitarren ein etwas unangenehmes „Stromgefühl“ wahrnehmen. Dies entsteht durch eine minimale elektrische Ladung, die vollkommen harmlos ist. Falls es Sie trotzdem beunruhigt, verbinden Sie den Erdungsanschluss (siehe Abbildung) mit einer externen Masse. Wenn das Gerät geerdet ist, kann je nach den Umständen von Aufstellung und Anschluss ein leichtes Brummen auftreten. Wenn Sie sich bezüglich der Anschlussmethode nicht sicher sind, wenden Sie sich an ein Roland Service Center in Ihrer Nähe oder an einen der autorisierten Roland-Vertriebspartner, die auf der Seite „Information“ aufgelistet sind.

Nicht für den Anschluss geeignete Stellen

• Wasserleitungen (kann einen ggf. tödlichen elektrischen Schlag zur Folge haben)
• Gasleitungen (kann zu einem Brand oder einer Explosion führen)
• Masseleiter von Telefonleitungen oder Blitzableiter (kann bei Blitzschlag eine Gefahr darstellen)

Urheberrechte/Lizenzen/Marken

• Die Herstellung von Tonaufnahmen, Videoaufnahmen, Kopien oder Revisionen von urheberrechtlich geschützten Werken Dritter (musikalische Werke, visuelle Werke, Sendungen, Live-Auftritte o. Ä.), ob ganz oder teilweise, und deren Verteilung, Veräußerung, Vermietung, Darbietung oder Sendung ohne die schriftliche Einwilligung des Uhrhebers ist gesetzlich untersagt.
• Verwenden Sie dieses Produkt niemals für Zwecke, bei denen die Urheberrechte Dritter verletzt werden können. Roland übernimmt keinerlei Verantwortung für eine Verletzung des Urheberrechts Dritter bei Ihrer Verwendung des Produkts.
• MMP (Moore Microprocessor Portfolio) bezieht sich auf ein Patentportfolio für Mikroprozessor-Architektur, die von Technology Properties Limited (TPL) entwickelt worden ist. Roland hat die Lizenz für diese Technologie von der TPL Group erworben.
• Roland ist eine eingetragene Marke bzw. eine Marke der Roland Corporation in den USA und/oder anderen Ländern.
  • Die in diesem Dokument genannten Unternehmens- und Produktnamen sind eingetragene Marken oder Marken ihrer jeweiligen Eigentümer.

Roland

Dieses Symbol bedeutet, dass dieses Produkt in EU-Ländern getrennt vom Hausmüll gesammelt werden muss gemäß den regionalen Bestimmungen. Mit diesem Symbol gekennzeichnete Produkte dürfen nicht zusammen mit den Hausmüll entsorgt werden.

ARD ET Golf, Helopolis,

Cairo 11341, EGYPT

电话：[phone]

REUNION

MARCEL FO-YAM Sarl

Roland Elektronische

Musikinstrumente GmbH

Oststrasse 96, 22844 Norderstedt,

GERMANY

TEL:[phone]

GREECE/CYPRUS

STOLLAS S.A.

Music Sound Light
